Ставим парктроник за 20 минут своими руками :) (фотосессия)

Тема в разделе "Suzuki Grand Vitara III", создана пользователем DVK, 19 авг 2007.

  1. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Я прекрасно понимаю, что одни скажут - не хотим колхоз, будем все ставить в сервисе, другие скажут - фигня, что там ставить, сами разберемся. И те и другие будут по-своему правы :)

    Ну а я делаю все сам, заодно решил сфотографировать, а вдруг у кого-нибудь будет меньше вопросов :) Все нижеперечисленное делается несложно, за 20 минут, под силу даже девушке :), на свой страх и риск. Делал для себя, готов обосновать любой момент.

    Преамбула: сев впервые за руль НСГВ понял, что не совсем понимаю задние габариты, да и запаска удобства в парковке не добавляет :) Решил поставить задние парктроники во что бы то ни стало :)

    0. Итак, покупаем любой аналогичный парктроник, я взял китайский Доберман за 40$:
    [​IMG]

    Еще нам понадобится метр провода пожестче (типа телевизионного), дрель или шуруповерт, линеечка, ножичек и кусок изоленты.

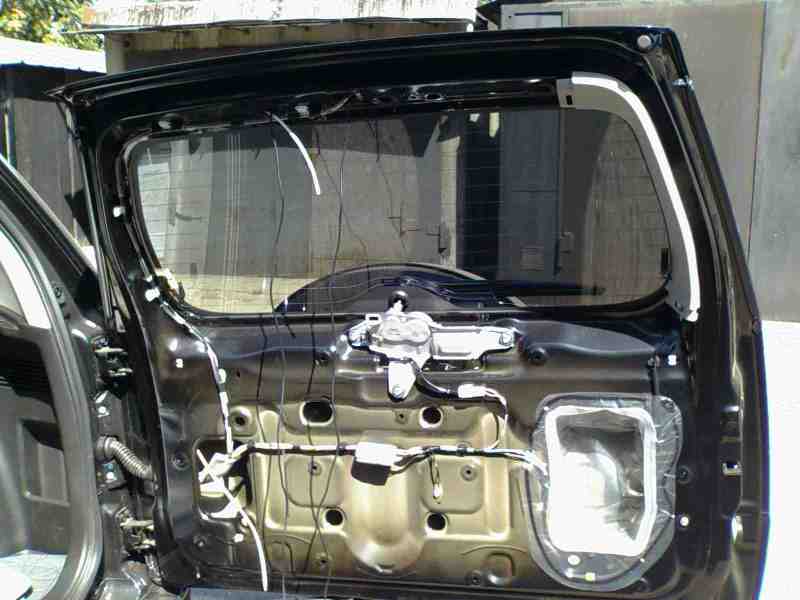

    1. Открываем багажник, отдираем пластик: верхнюю белую планку и черную заднюю крышку. Отдираем руками, клипсы отщелкиваются легко.
    [​IMG]

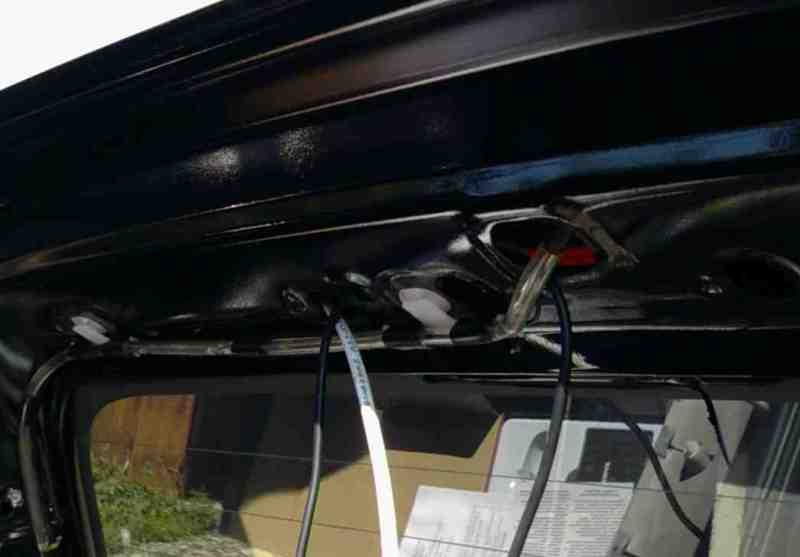

    2. Берем кусок жесткого провода, просовываем его через окошко снизу, ловим сверху через отверстие для омывательной трубочки.
    [​IMG]

    3. Пропускаем провод от экрана парктроника через это отверстие, привязываем к концу жесткого провода и вытягиваем весь провод вниз.
    [​IMG]

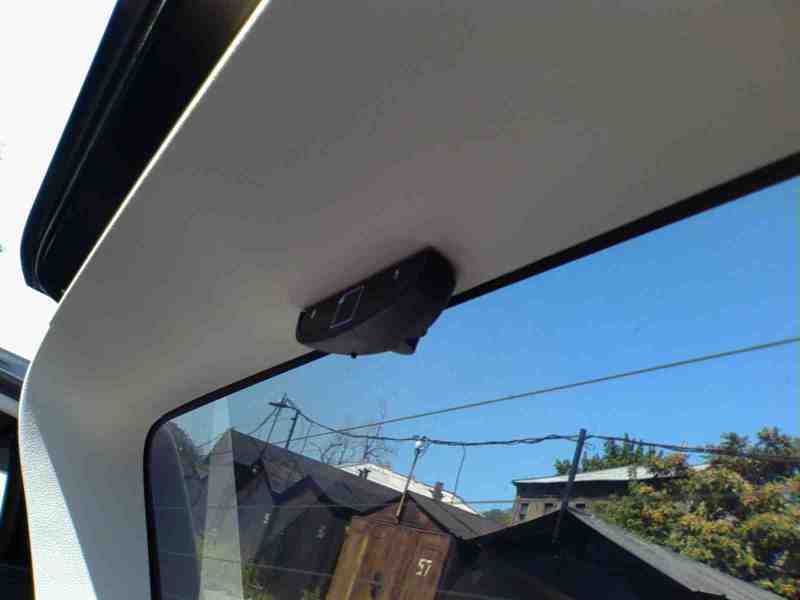

    4. Клеим на идущий в комплекте двухсторонний скотч экран к верхнему пластику по центру кверху ногами! Это делает не очень читабельными цифры (но они реально не нужны), зато позволяет соблюсти стороны право-лево.
    Ставим верхний пластик на место, вытягиваем излишки провода вниз.

    [​IMG]

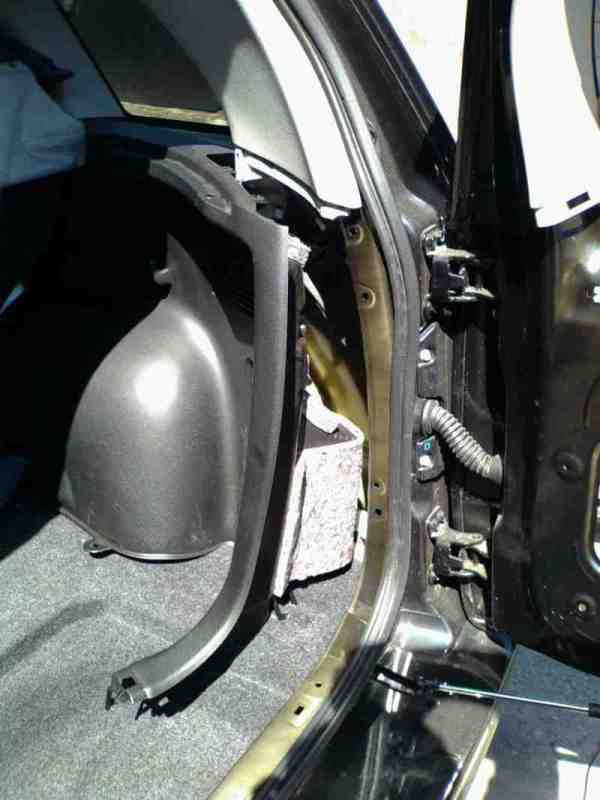

    5. Откидываем в багажнике потайную полку, отщелкиваем две клипсы-пробочки (поддеваем центр и вынимаем), снимаем заднюю стеночку.

    6. Такую же пробочку вынимаем в полу багажника справа возле стенки и отщелкиваем руками правый боковой пластик (нам нужен только край, не полностью).
    [​IMG]

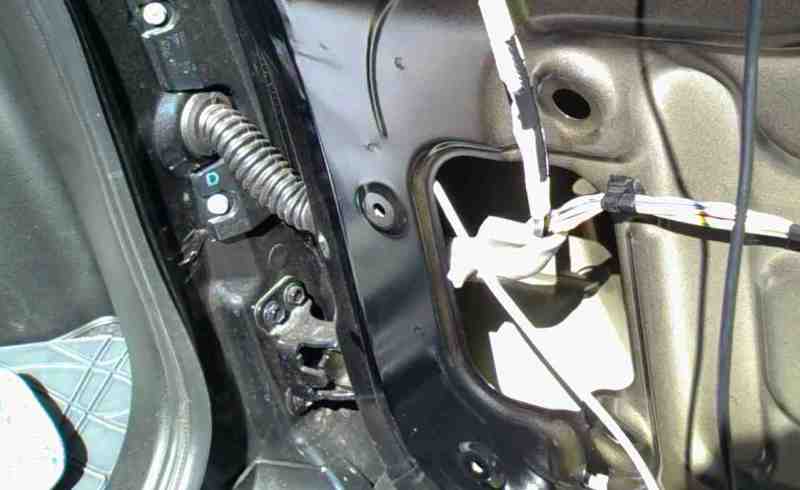

    7. Просовываем наш жесткий провод через гофру в салон, за него вытаскиваем провод от экрана с разьемом.
    [​IMG]

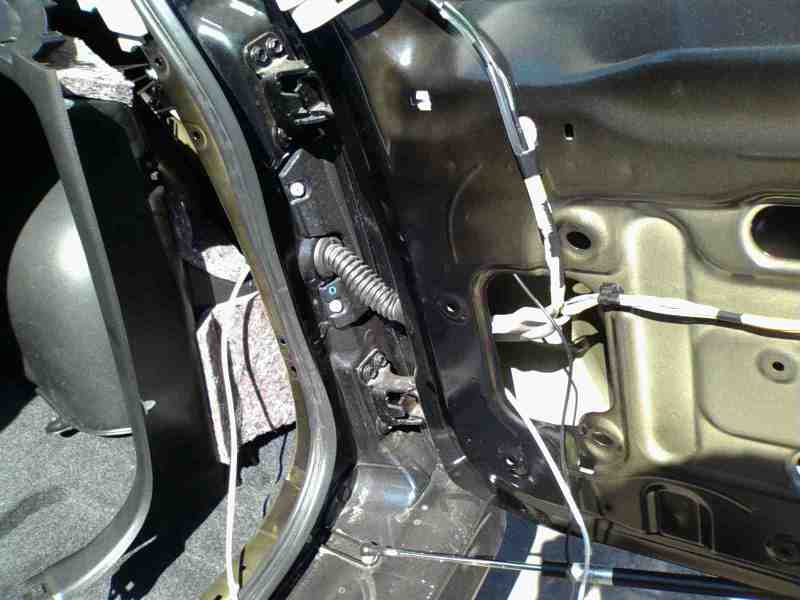

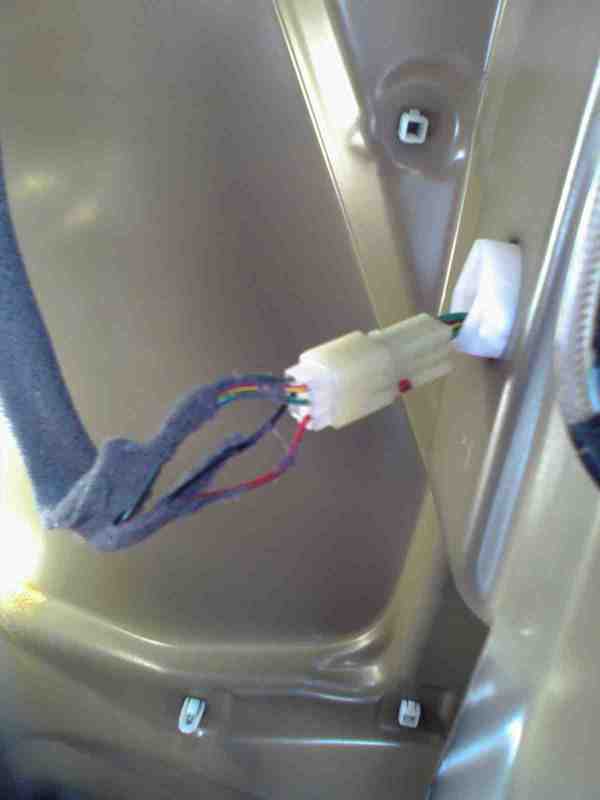

    8. Находим разъем от заднего правого фонаря, немного расчищаем склеенные провода. Нам нужны красный и черный. Зачищаем их немного и методом скрутки присоединяем провода питания парктроника. К красному - красный, а к черноу - черный, как ни странно :)
    Изолируем изолентой.

    [​IMG]

    9. Размечаем бампер, сверлим прилагаемым сверлом дырки, просовываем туда датчики. Все очень легко, бампер тонкий (никакой! толку от него?), внутри пустой - ни ребер жесткости, ни перепонок, ничего!
    Датчики промаркированы буквами A B C D - располагаем как по инструкции. Из-за запаски средние датчики приходится располагать немного шире, чем указано в инструкции, иначе будет ловить запаску.

    [​IMG]

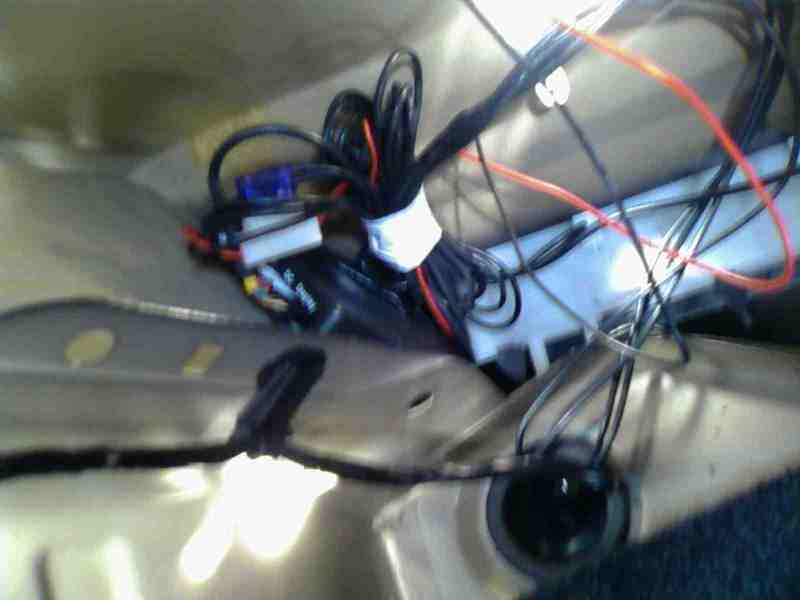

    10. Просовываем провода от датчиков через пыльник в багажник, по одному проводу, излишки проводов под бампером подвязываем теми проволочками, которыми эти провода были скручены в коробке.
    Втыкаем все разъемы в центральный блок. Сам блок на двухстороннем скотче (в комплекте был) приклеиваем к металлу (я приклеил к колесной арке). Излишки всех проводов (кроме провода от экрана) собираем в моток и закрепляем там же проволочкой или изолентой.

    [​IMG]

    Ставим на место пластик в багажнике, пробочки защелкиваем. Хотя я бы вначале проверил :) Включаем зажигание (машину заводить не обязательно), заднюю скорость и смотрим - загорелся ли экран.

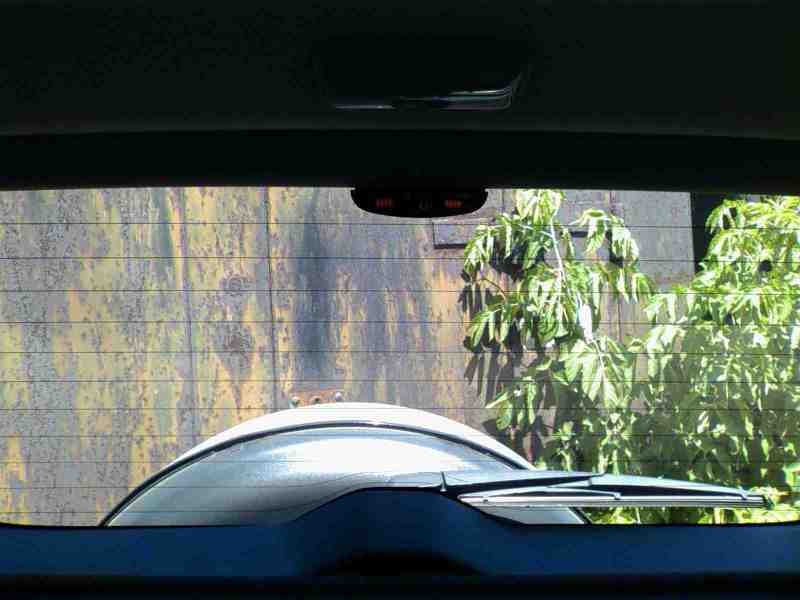

    Проверяем на препятствии. Как ни странно - работает отлично! :)

    [​IMG]

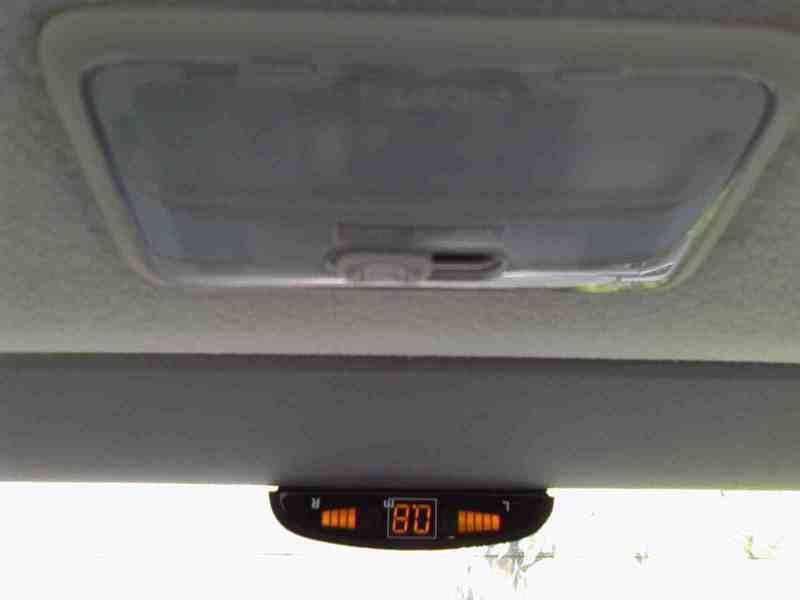

    Такая компоновка мне нравится - экран хорошо слышно, хорошо видно и в зеркало заднего вида и если смотришь просто назад, всегда перед глазами, все наглядно. Да и провода на торпедо тащить через весь салон не надо. А то, что цифры кверху тормашками - так даже загадочней :)

    [​IMG]

    Вид машины с датчиками сзади (как вам моя наклейка? :) )
    [​IMG]

    That's all, folks! :)

  2. Загрузка...


  3. igorlosk
    Оффлайн

    igorlosk

    Регистрация:
    6 фев 2006
    Сообщения:
    141
    Баллы:
    94
    Адрес:
    Москва ЗАО
    Все отлично сделали….. и наклейка «шикарная»…..:thumbsup:

  4. Zip
    Оффлайн

    Zip

    Регистрация:
    22 фев 2006
    Сообщения:
    5.474
    Баллы:
    522
    Адрес:
    Город-герой Москва
    хороший репортаж!

  5. skopansw
    Оффлайн

    skopansw

    Регистрация:
    10 авг 2007
    Сообщения:
    469
    Баллы:
    166
    Адрес:
    Москва
    поставил себе тоже. очень подкупила идея "ставить все с зади".
    но в 20 минут не уложился:((
    спасибо уже сказал.

  6. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Правда удобно пользоваться? Я уже привык, нравится.

    Ну, мы ж без фанатизма :) 20 минут - это как бы довод в пользу того, что это несложно :)

    1 человеку нравится это.
  7. skopansw
    Оффлайн

    skopansw

    Регистрация:
    10 авг 2007
    Сообщения:
    469
    Баллы:
    166
    Адрес:
    Москва
    очевидный плюс такого решения во первых - значительно проще устанавливать, а во вторых - удобнее в эксплуатации. когда паркуешся задом, все равно смотришь в зеркало, а индикаторы - вот они, в фокусе твоего взгляда.

  8. ka_su
    Оффлайн

    ka_su

    Регистрация:
    1 сен 2007
    Сообщения:
    52
    Баллы:
    0
    Адрес:
    Казахстан
    Как всегда тупой вопрос...А что скажут на счет гарантии???
    Я конечно понимаю что все ясно... но может как то можно это скрыть... хотя как ты дыры в бампере уберешь...

  9. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    А на что гарантия?
    На бампер? :)
    Мы подключаемся ТОЛЬКО к заднему фонарю. И сертифицированный сервис, как ни странно - туда же :) Проводку мы не трогаем, изменеий в нее не вносим (я провода не разрезал, а только срезал чуть изоляции.

  10. maz
    Оффлайн

    maz Старый клубень

    Регистрация:
    11 апр 2007
    Сообщения:
    5.886
    Баллы:
    597
    Адрес:
    Москва ЮВАО-ЦАО-СЗАО
    Респект!!!:thumbsup: Не перевились исчо рукастые кулибины ))) Так держать)))Браво! Ай

  11. LeXa
    Оффлайн

    LeXa

    Регистрация:
    29 май 2007
    Сообщения:
    234
    Баллы:
    0
    Адрес:
    Санкт-Петербург
    Ответ: Re: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    я тоже как увидел тему очень обрадовался: задумал парктроник, подобрал,но когда цены на установку узнал- желание пропало. решил ставить сам, вот теперь точно сам буду ставить, а то сомневался

  12. eurowaz
    Оффлайн

    eurowaz ДождалСиии ДоВоЛеН

    Регистрация:
    18 июл 2008
    Сообщения:
    171
    Баллы:
    0
    Адрес:
    Moscow
    Ответ: Re: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Спасибо за FAQ - это действительно не так сложно!

    А что думаете по поводу установки парктроника на запаску???
    По идее возникает сложность - тянуть провода... Но с другой стороны - это очень удобно!!!

  13. shon
    Оффлайн

    shon

    Регистрация:
    11 дек 2007
    Сообщения:
    498
    Баллы:
    166
    Адрес:
    Volgograd
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Спасибо за отчет! ;) Молодец! Браво! Ай Сам собираюсь ставить скоро, только 8-точечный с активной системой.

    Ну а на счет бампера Вы немного не правы! Есть там и ребера жесткости (усилители) и перепоноки! Вы как раз промахнулись мимо них! Так сказать удачно :D

  14. Madest
    Оффлайн

    Madest

    Регистрация:
    5 янв 2008
    Сообщения:
    60
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Очень интересный отчет!
    А не пробовали перевернуть дисплей в самом парктронике, если, конечно, коробочка не запаяна наглухо.
    Или можно было поствить парктроник как полагается и поменять местами провода. Т.е. подключать не А-А, Б-Б, С-С, Д-Д, а А-Д, Б-С, С-Б, Д-А?

    Еще бы в зеркале цифры научить правильно отображать, вообще было бы счастье :)

  15. rgall
    Оффлайн

    rgall

    Регистрация:
    12 июл 2008
    Сообщения:
    3
    Баллы:
    0
    Адрес:
    NN
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    я может ошибаюсь - но если датчики поставить (подсоединить) в обратном порядке - то и экран можно вверхногами не ставить, и цифры будут как надо....

  16. AV-N
    Оффлайн

    AV-N

    Регистрация:
    12 апр 2008
    Сообщения:
    115
    Баллы:
    0
    Адрес:
    Санкт-Петербург, Стрельна
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    У меня была проблема такого рода. Имеем парктроник ParkMaster 4-BJ-06. Во время движения задним ходом прибор то молчит, то начинает безумно пищать хотя до препятствия (стена) еще более метра. А он показывает 0.3 метра. Запаска на задней двери давала "наводку" на датчики. Хотя когда нет препятствия прибор молчит и гиперреагирует на любую помеху(сразу показывает 0.3 метра) особенно в дождь даже без препятствия. Датчики выставлены как положено меткой "UP" со стрелкой вверх. Этот фон от запаски обошел провернув соседние центральные датчики на 30-45 градусов так чтобы ось сенсора(а она немного смещена относительно оси корпуса датчика) смотрела в сторону соответствующего угла бампера (средний левый против часовой, средний правый по часовой стрелке). Таким образом запаска оказалась в слепой ближней зоне. На расстоянии 50 см. от бампера слепых зон уже нет. Несколько раз парковался - пока все Ок!
    Отдельное спасибо DVK за отчет, только крайние дачтики врезал в самые углы бампера (моё ИМХО лучше простреливает боковой интервал если в зеркала смотреть лень когда сдаёшь задним ходом).

  17. Antonimus
    Оффлайн

    Antonimus

    Регистрация:
    24 апр 2008
    Сообщения:
    54
    Баллы:
    0
    Адрес:
    Санкт-Петербург
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    А я хочу поставить самообучаемый (или с "памятью") парктроник. Чтобы сразу избежать проблем с запаской.

  18. BoxTer
    Оффлайн

    BoxTer Да, я такой

    Регистрация:
    5 дек 2006
    Сообщения:
    704
    Баллы:
    181
    Адрес:
    Уфа
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Бортовой компутер Мультроникс + парктроник имеет настройку под названием "Фаркоп", позволяющую сдвинуть нулевую точку от бампера на необходимое расстояние от 1 до 40 см, тем самым исключив ложное срабатывание от выступающих частей автомобиля.

  19. Cool
    Оффлайн

    Cool

    Регистрация:
    9 апр 2008
    Сообщения:
    214
    Баллы:
    0
    Адрес:
    Тула
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    У меня самообучающийся (Стилмэйт 400М). Все, что надо нашел (запаску, защиту бампера - трубу). Но расстояние показывает до датчиков, а не до запаски. Т.е. 0.3 - это от датчика, а от запаски - так 0.1 :))) Об этом надо помнить.
    И быстродействие не фонтан - быстро ехать нельзя, не успевает реагировать. Ложные срабатывания - только в сильный дождь, в остальном - все класс.

  20. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.280
    Баллы:
    363
    Адрес:
    Воронеж
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Я тоже озадачился и смотрю пока в сторону СПАРКа: http://www.ritmauto.ru/production/spark1/funk_preim.htm

  21. Некий НИКТО
    Оффлайн

    Некий НИКТО

    Регистрация:
    2 мар 2008
    Сообщения:
    94
    Баллы:
    0
    Адрес:
    Хабаровск
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    стоял у меня на Паджеро парктроник. при температуре ниже минус 8 по Цельсию сия электроника считала что я уже во что то упёрся, стоило только включить задний ход.

  22. Antonimus
    Оффлайн

    Antonimus

    Регистрация:
    24 апр 2008
    Сообщения:
    54
    Баллы:
    0
    Адрес:
    Санкт-Петербург
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Я знаю про Стилмэйт. Думал начет этой модели. Но хочу поставит Паркмастер 13М (все таки на камеру я не решился). В принципе, эти две модели аналоги, некоторые говорят, что они на одном заводе производятся. Паркмастер больше распространен-в Петербурге его проще найти. И он немного дешевле.

  23. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Цифры все равно я не разберу подробно на таком растоянии. А вот если датчик не переворачивать - то как и куда его крепить? На нижнюю сторону окна плохо - может закрываться полкой задней или вещами какими.

    А вообще, я вам скажу так:
    почти год эксплуатации этой системы доказал (мне), что схема установки, модель, место установки, места датчиков и все остальное выбрано правильно с точностью 100%! Круче модели не надо, больше датчиков не надо, вперед дисплей ставить не надо, другой дисплей ставить не надо, зимой работает идеально, грязи и снега не боится, температура воздуха до одного места, быстродействия хватает, чтобы не въехать задом даже на большой скорости куда-нибудь.

    Сапожник нравится это.
  24. semco
    Оффлайн

    semco

    Регистрация:
    14 ноя 2007
    Сообщения:
    3.903
    Баллы:
    368
    Адрес:
    столица Северо Американского Союза
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Лично я на отцевскую машинку поставил дисплей на переднюю консоль, и протянул проводку по левому борту к заднему бамперу. Дисплей черный и салон черный, смотриться все как родное.

    Хотя Ваша схема установки весьма интересная.

    Единственно, сейчас не знаю как поставить датчики на свой бампер (на американку), т.к. проем для номера с левой стороны а не так как у вас по середине.

  25. vovich3
    Оффлайн

    vovich3

    Регистрация:
    19 июл 2008
    Сообщения:
    561
    Баллы:
    0
    Адрес:
    Всеволожск
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    За 20 минут ниасилил! :(

    Два датчика встали нормально. Аккурат в технологические отверстия. А вот два других и камера не попали.

    Пришлось тратить время на высверливание дополнительных отверстий с последующей антикоррозийной обработкой. Благо (а может и не благо) что металл не толстый. Сверлится и обрабатывается легко и непринужденно.

    Технологию установки ,откровенно позаимствовал у камрада DVK (респект и уважуха ;)).

    [​IMG][​IMG] [​IMG][​IMG][​IMG]

    Вот только экранчик у "Фантома" маловат оказался. Видимо у старой машины придется отдирать экран побольше и пристраивать уже здесь на торпедо.

  26. Gravit
    Оффлайн

    Gravit

    Регистрация:
    23 июл 2007
    Сообщения:
    434
    Баллы:
    216
    Адрес:
    Петербург
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Тоже 20 мин. оказалось маловато )))
    Правда у меня машинка 2004 г. конструкция малость другая (как на кртинке). Поэтому сам индикатор (дисплей) подвесил к потолку в салоне, смотрится лучше и главное заднюю дверь разбирать не пришлось. Сам прибор запитал, все нормально, но проблемы возникли в другом - отверстия в бампере просверлить не сложно, но вот каким макаром можно подлезть снизу, чтобы протянуть провода от датчиков, как их крепить и как протащить к салон? Там и руку-то не просунуть. DVK упоминал пыльник, но что за зверь такой и где его найти? Разве что через задний (правый) фонарь попробовать, но тоже не уверен, что если сниму его, то там есть отверстия. Прям не машина , а подлодка какая-то ((
    В идеале снять бы бампер, но это для меня нереально. Или хотя бы подъемник или яму, но и этого тоже нет. В итоге поползал я на брюхе под машиной так не к чему и не пришел. Оставил полуфабрикат до светлых времен.

    p.s. комплект купил специально для установки на заднюю дверь, т.е. изначально зеркальный (SHO-ME Y-2620).


    Вложения:

    • 111.jpg
    1 человеку нравится это.
  27. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Из багажника под днище идут провода. Как с правой так и с левой стороны. Найти их можно возле задних крыльев, за пластиковой облицовкой, в самых нижних точках днища (в ложбинках). Они идут сквозь резиновые пыльники - такие черные гофры, торчат вниз под днищем, для герметичности еще изолентой замотаны черной.
    Изоленту отматываем - и тогда в дополнение к тем проводам можно по одному просунуть все свои. В крайнем случае - надрезать немного пыльник. Потом новой изолентой замотать.

    Расстилаем скатерть на асфальте под задним бампером, ложимся на спину (не на брюхо!! :) ) и залазим головой под задний бампер. Тесновато, но все видно, как на ладони. Вначале тоже хотел бампер снимать - но лень победила :)

  28. Gravit
    Оффлайн

    Gravit

    Регистрация:
    23 июл 2007
    Сообщения:
    434
    Баллы:
    216
    Адрес:
    Петербург
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Ну, про брюхо я образно конечно )) И все же довольно тесно там, у меня еще эти фонари на бампере, уже не говорю о грязи сыпающейся на лицо. Хотя конечно, делать нечего, ввязался уже в драку )) Успокаивает, что не Боги горшки обжигают.
    Спасибо еще раз ;)

  29. Crush
    Оффлайн

    Crush

    Регистрация:
    22 окт 2007
    Сообщения:
    73
    Баллы:
    48
    Адрес:
    Липецк
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Зачем на Сузуку парктроник? Не пойму - там и так зад прекрасно видишь.

  30. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Ответ: Ставим парктроник за 20 минут своими руками :) (фотосессия)

    Да не скажите! :) Стенку еще видно, а предметы за запаской и на дороге - вообще никак. Если к этому добавить езду ночью в большом городе - то лично мне уже не хватит пальцев на одной руке пересчитать случаи, когда парктроник спас от мелких и не очень неприятностей.

    Я тоже раньше презирал водителей, которые не могут задом парковаться без парктроников :) , а сейчас считаю, что береженного бог бережет.

  31. Vitarist
    Оффлайн

    Vitarist

    Регистрация:
    12 мар 2008
    Сообщения:
    230
    Баллы:
    0
    Адрес:
    Самара
    я тоже самостоятельно поставил сей прибор, спасибо форуму и особено автору ветки! :thumbsup:Я взял парктроник с радио каналом, ставится вообще за 10 минут, ибо провода тянуть не нужно.
    Голову очень маленькая с антенкой, поставил на зеркало заднего вида.
    Только вот геморой один вылез, никак не могу настроить, датчики сделаны как эксцентрики, т.е. если его вертеть то он от оси может отклонится.
    Кроче как бы я не вертел их они всё время ловит какюто хрень, то землю, то вообще непайми что. Запаску точно не ловит, так как запаска в 20 см а он показывает 60-70 см и то временами. И ещё ловит любую травинку зараза. Это у всех так или только у меня?
    И может какая техология по настройке есть?

Эту страницу находят по следующим фразам:
  1. установка парктроника сузуки гранд витара

    ,
  2. парктроники задние сузуки сх4

    ,
  3. установка парктроника на сузуки гранд витара

    ,
  4. как установить парктроник на пежо 308 ,
  5. дисплей парктроника установитькверхуногами,
  6. как правильно ставить китайские датчики парктроника,
  7. как своими руками устаовить парктроник на сузуки сх4,
  8. как подключить партроник на гранд витара,
  9. устанока заднего парктроника пежо 308,
  10. установка парктроник сузуки гранд витара видео,
  11. где в машине установить экран парктроника,
  12. где ставят парктроник,
  13. сузуки гранд витара как установить парктроник,
  14. поменять экран парктроника,
  15. установка парктроника на гранд витару своими руками,
  16. как подключить парктроник плюс к зажиганию гранд витара,
  17. установить парктроник пежо 206,
  18. пежо206 поставить задн. бампер парктрон.4 датчика как
