Делаем подсветку подстаканников за 20 минут (фотосессия)

Тема в разделе "Suzuki Grand Vitara III", создана пользователем DVK, 23 сен 2007.

  1. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Ну вот, очередное воскресенье - и очередное чесание рук при взгляде на нашу всеми любимую НСГВ :)
    Понимая, что нет предела совершенству, но не в силах устоять перед соблазном, посвятим чуть-чуть времени сегодняшнего выходного для очередного дорабатывания комфорта Витарки :)

    Кстати, напоминаю, что прошлые воскресенья мы посвящали:
    - плафонам подсветки в обшивке дверей;
    - подсветке ручек дверей;
    - подсветке футляра очков;
    - а еще раньше ставили парктроники.
    Скоро можно будет издать книжку "Чем заняться владельцу НСГВ каждое воскресенье в течение года" :)

    Сегодня мы сделаем подсветку чудесного мини-бардачка, вообще-то предназначенного для размещения двух бутылок или стаканов, но в реальной жизни используемого под зарядки к мобильникам, ключи и прочие мелкие нужные вещи, которые достаточно непросто там найти ночью, даже имея подсветку футляра для очков в потолке :)

    Для подсветки в этот раз я не оригинальничал и выбрал традиционно японский цвет - красный :) , а также уже знакомый нам принцип магнита и геркона. Радует, что в этот раз геркон работает на замыкание, т.е. никакой особенной схемы делать не надо. Также можно использовать микровыключатель вместо геркона, там это удобно сделать, но у меня такового под рукой не нашлось.

    Итак, нам понадобяться:
    - два светодиода. Я взял красные, 5 мм диаметром, 180 градусов луч, не очень яркие;
    - два резистора 430 ом 0.25 Вт или больше;
    - геркон;
    - маленький магнитик. Я взял вторую половинку от электромоторчика детского, первая ушла в футляр очков;
    - двойной провод для разводки, любой, общая длина - см 70;
    - любой автомобильный разъем на 2 контакта, чтобы сделать подачу питания съемной;
    - сверло на 5 мм. Дрель в этот раз не нужна, пластмасса очень мягкая, сверлится руками;
    - паяльник и паяльные принадлежности;
    - горячий клеящий пистолет для крепежа;
    - кусочек изоленты;
    - крестовая отвертка.

    1. Снимаем подстаканник. Для этого отщелкиваем две серебристые обечайки слева и справа от консоли. Проще всего открыть для этого ящичек под переключателем раздатки, вставить плоскую отвертку или просто ногтями зацепить край обечайки и потянуть на себя. Затем отщелкиваем просто потянув вверх панель, через которую выходит ручка переключения скоростей. Ну и остается потянуть за весь пластиковый корпус (подняв ручник), в котором находятся подстаканники.
    Вот что мы вынули:

    [​IMG]

    Стрелочками показаны саморезы, которые откручиваем.

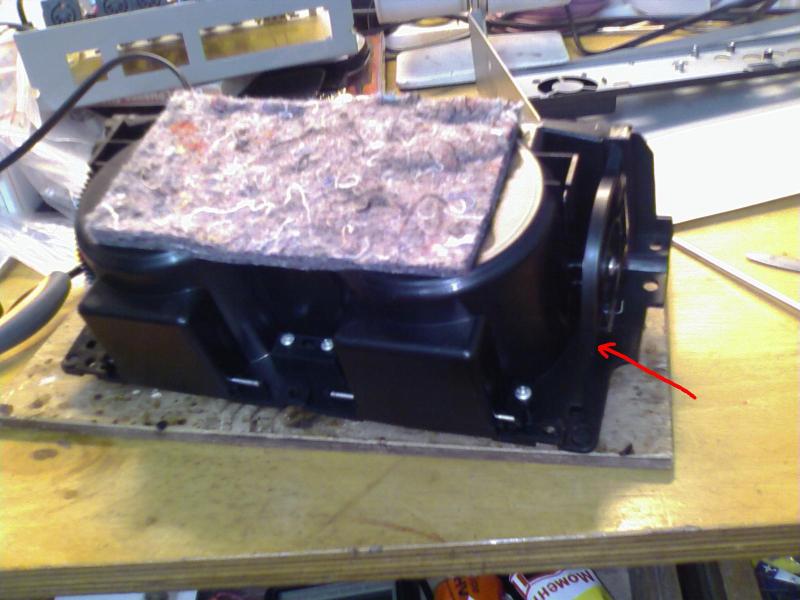

    2. Вынимаем сам подстаканник. Смотрим, как он работает, куда лучше поставить магнит с герконом или микровыключатель. Я стрелочкой показал, куда буду ставить магнит:

    [​IMG]

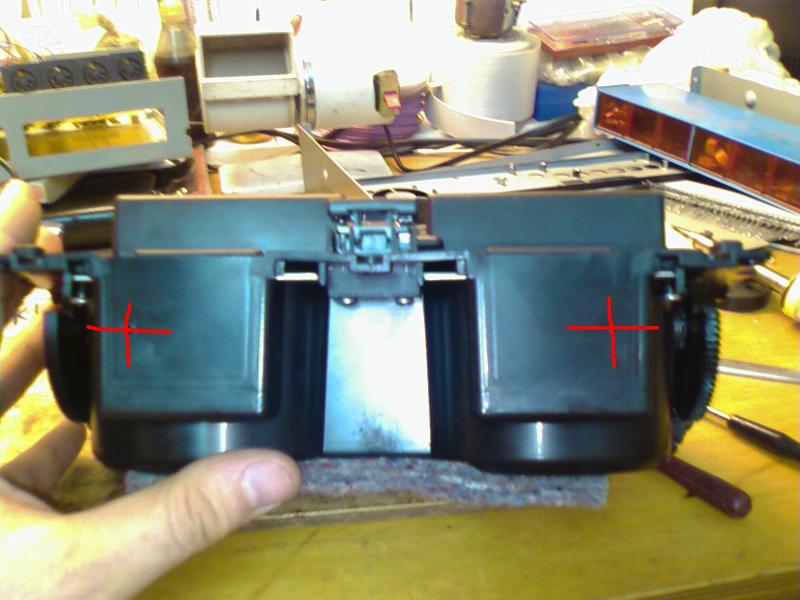

    3. Размечаем отверстия под светодиоды. ЛУчше ставить их так, как показано. Тогда они получаются под держателями для бутылок, и те действуют как козырьки. Т.е. если внутри будет пусто, светодиоды не будут светить пассажиру в глаза, т.к. козырьки прикрывают их:

    [​IMG]

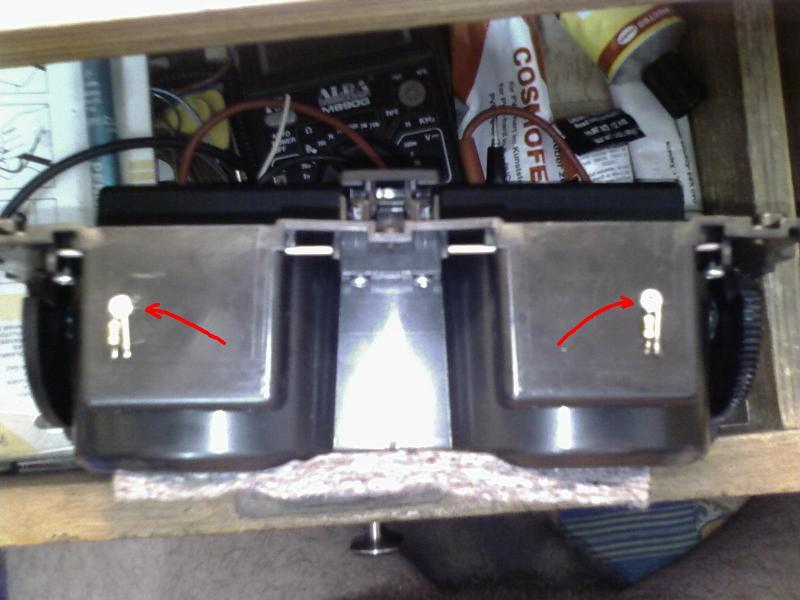

    4. Сверлим вручную сверлом дырки, вклеиваем светодиоды, к каждому припаиваем резистор 430 ом,ножки загибаем, укрепляем все клеем. Пока клей не застыл, прижимаем держатели для бутылок до упора, чтобы они вытолкнули светодиоды на столько, на сколько они мешают им закрываться:

    [​IMG]

    5. Соединяем светодиоды параллельно, провода приклеиваем, чтобы не болтались:

    [​IMG]

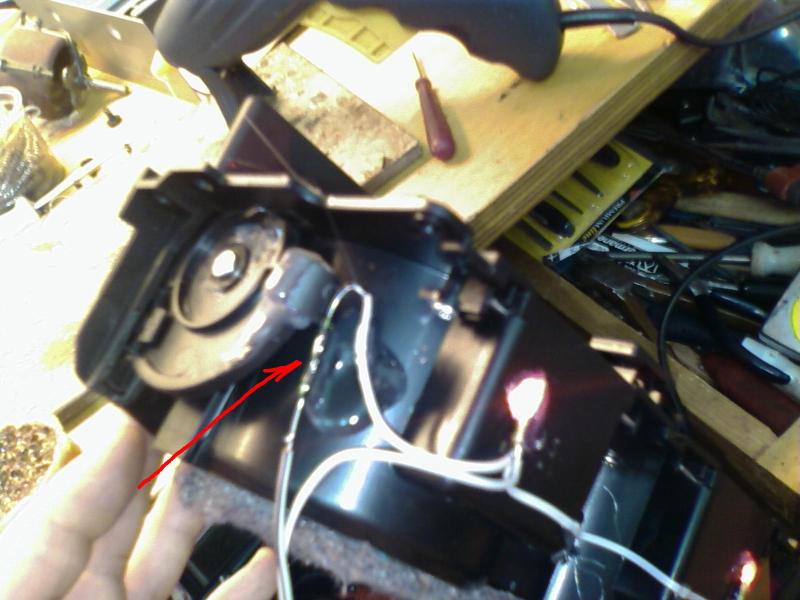

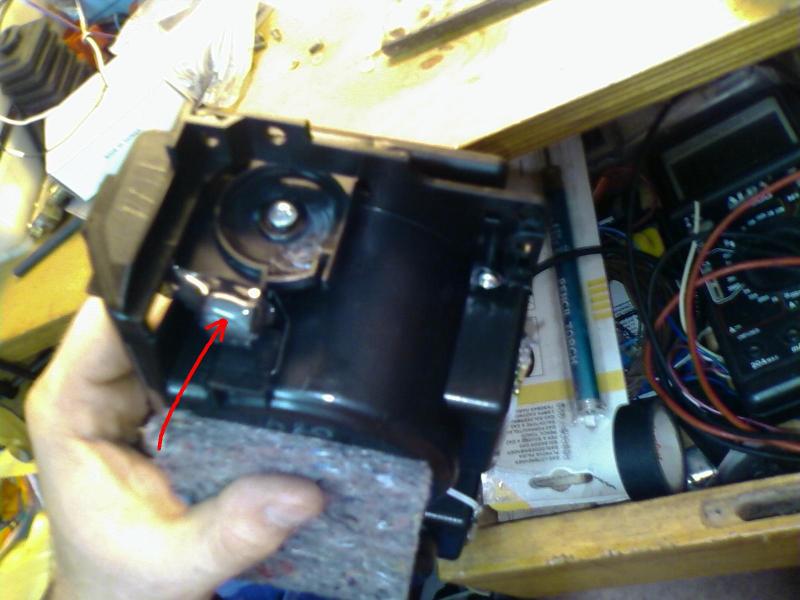

    6. Приклеиваем магнит на край поворачивающегося рычага, проверяем, чтобы он не цеплялся нигде:

    [​IMG]

    7. Подпаиваем в разрыв провода, идущего на питание, геркон. Желательно подать 12 в, чтобы проверить всю конструкцию, или включить прозвонку цепи. Нам надо найти такое положение геркона, в котором включение происходит наиболее стабильно. Закрепляем клеем геркон в этом месте:

    [​IMG]

    8. Припаиваем к проводам разъем, чтобы было все цивилизовано :)

    [​IMG]

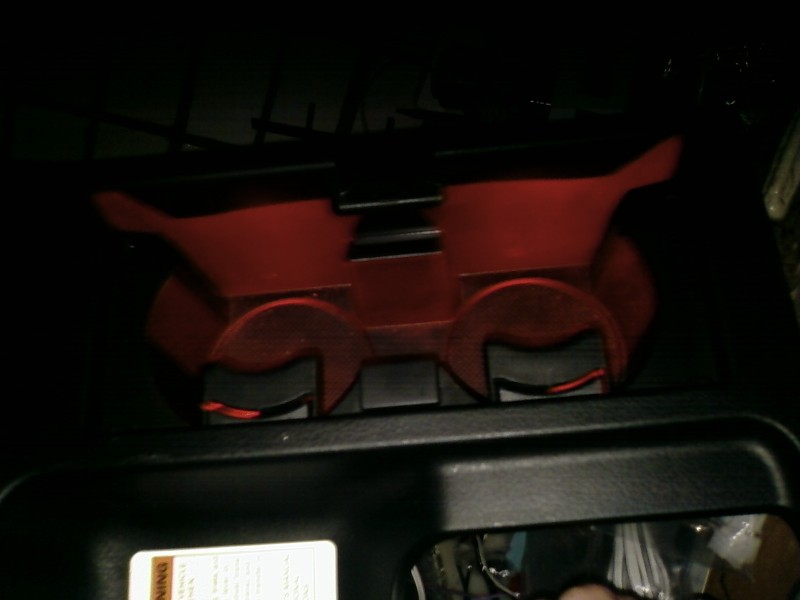

    9. Проверяем, что у нас получилось с подсветкой:

    [​IMG]

    10. Теперь надо подключиться в машине. Я взял питание подсветки от подсветки выключателя подогрева сидений. Если у вас такого нет - возьмите еще от чего-нибудь рядом светящегося :)

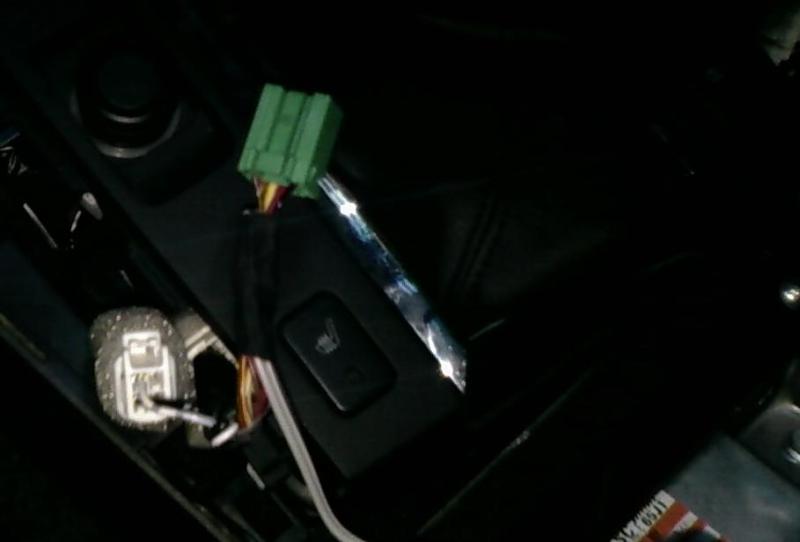

    Снимаем разъем с выключателя подогрева, рассматриваем. Нам нужны два провода: красно-желтый - плюс, красно-зеленый - минус. Проверить их можно тут же, воткнув провода прямо в разъем:

    [​IMG]

    11. Счищаем с каждого провода немного изоляци, прикручиваем или подпаиваем наши провода, изолируем все:

    [​IMG]

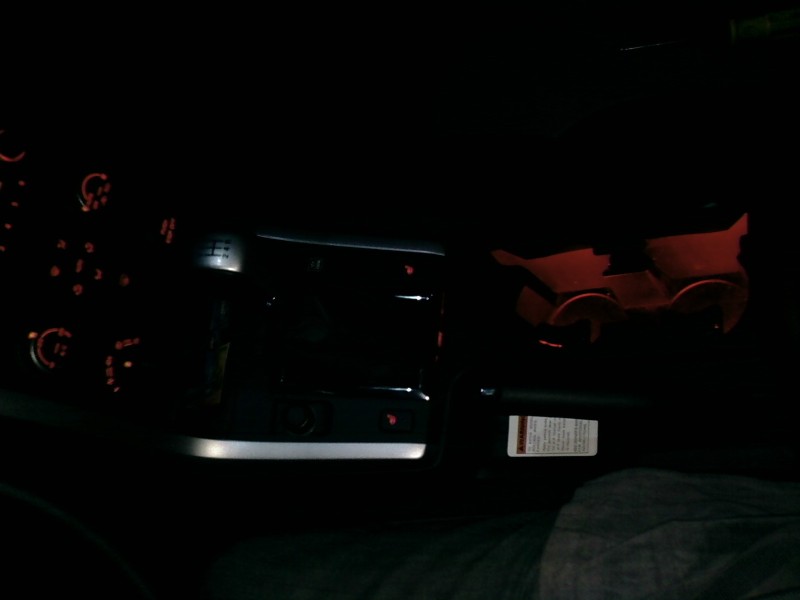

    Вот, в принципе, и все! Ставим все назад, защелкиваем все панели, проверяем, как видно:

    [​IMG]

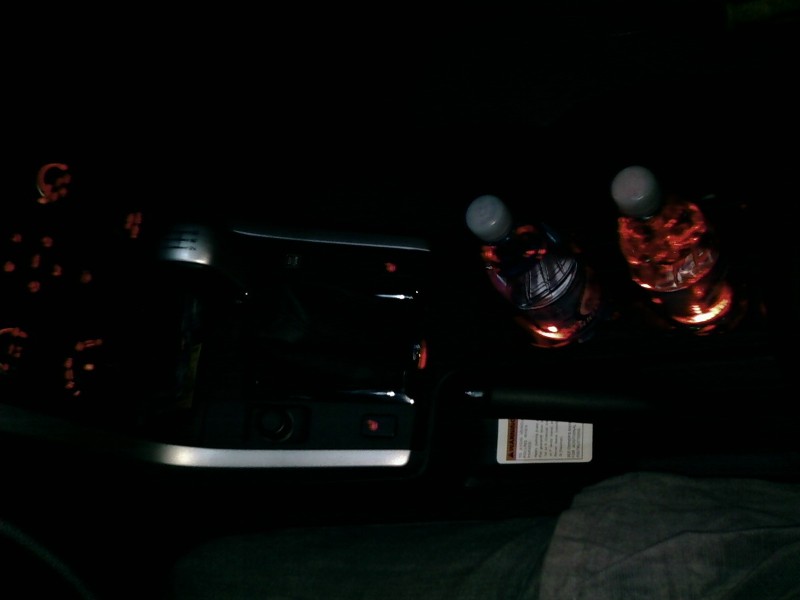

    Особенно красиво с такой подсветкой выглядят бутылки (с водой!!!) - прямо мини-бар :)

    [​IMG]

    Замечаем, что все светится органично, не бъет по глазам, не выбивается из общей гаммы подсветки витары. Также замечаем, что этот мини-бардачок давно пора было помыть, весь мусор как на ладони :) Что и делаем. Любуемся результатом :) Я удовлетворен! :)

    19 пользователям это понравилось.
  2. Загрузка...

    Похожие темы - Делаем подсветку подстаканников
    1. DVK
      Ответов:
      2
      Просмотров:
      6.119
    2. DVK
      Ответов:
      4
      Просмотров:
      9.901
    3. DVK
      Ответов:
      38
      Просмотров:
      60.212
    4. DVK
      Ответов:
      80
      Просмотров:
      21.103
    5. DVK
      Ответов:
      44
      Просмотров:
      23.660
    6. DVK
      Ответов:
      61
      Просмотров:
      54.368

  3. Avalon
    Оффлайн

    Avalon Гость

    Классно сделано, тока непонятно зачем заморачивался с герконом и магнитом.
    Ведь если цеплять к подсветке кнопки попогрея напрямую то они будут гореть тока при включеных габаритах, а это на мой взгляд, то что надо.......и ещё один нюанс или вопрос
    если воткнуть туда пепельницу штатную, она напрочь перекроет один светодиод?

    И последний вопрос а как перевести на русский такое мудрёное слово как - обечайки которые ма отщёлкиваем?

  4. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Ну, в бардачке же свет тоже не постоянно должен гореть, а только когда он открыт? Можно тупо и постоянно включить, но мне так больше нравится - "эффект холодильника" :)


    БЛИИИН! Об этом я не подумал - я ведь не курю! :) У меня и пепельницы нету :)

    Ну как по-русски назвать те серебристые вертикальные накладки, которые идут справа и слева по всей центральной консоли? :) Они закрывают весь крепеж - от магнитолы до пепельницы.

  5. ProximuS
    Оффлайн

    ProximuS

    Регистрация:
    24 сен 2007
    Сообщения:
    48
    Баллы:
    0
    Адрес:
    Москва
    DVK а для чего она там нужна???

  6. Avalon
    Оффлайн

    Avalon Гость

    Вот для чего она нужна ему - непонятно, а мне чтобы пепел стряхивать ночью в пепельницу а не мимо.

    Я понял Кто такие Обечайки :D это серебристые накладки

  7. ProximuS
    Оффлайн

    ProximuS

    Регистрация:
    24 сен 2007
    Сообщения:
    48
    Баллы:
    0
    Адрес:
    Москва
    а ты пепел стряхиваешь прямо в держатель бутылок????

  8. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Помоему я подробно описал вначале:

  9. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Ну так пепельница же туда вставляется...
    Едитственное, что именно для пепельницы можно предусмотреть светодиод в другом месте, повыше или по центру. Делать пепельницу с интегрированным светодиодом и разъемом питания на донышке - фанатизм :)
    Хотя... можно подумать о двух катушечках - одна снизу пепельницы, вторая под дном подстаканника, внизу генератор, вверху выпрямитель и светодиод :) Ставишь пепельницу в подстаканник - зажигается :) И никаких проводов :)

  10. Gokudo
    Оффлайн

    Gokudo

    Регистрация:
    31 июл 2006
    Сообщения:
    180
    Баллы:
    0
    Адрес:
    Москва Н-Переделкино
    Вопрос!
    Когда автор дойдет до темы "Вертикальный взлет за 20 минут" ?!

  11. ka_su
    Оффлайн

    ka_su

    Регистрация:
    1 сен 2007
    Сообщения:
    52
    Баллы:
    0
    Адрес:
    Казахстан
    Ну когда как елка новогодняя засверкает
    его СГВ потом начнет что нибудь подобное изобретать...

  12. brisvk
    Оффлайн

    brisvk

    Регистрация:
    13 янв 2007
    Сообщения:
    85
    Баллы:
    48
    Адрес:
    Уфа
    DVK , жду тему "Делаем подсветку перчаточного ящика (фотосессия)" - реально не хватает...
    Все остальное: :thumbsup:

  13. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Что ж, постараюсь уложиться в 20 минут :)

  14. grsl
    Оффлайн

    grsl

    Регистрация:
    8 авг 2007
    Сообщения:
    270
    Баллы:
    0
    Адрес:
    Санкт-Петербург
    Для пепельницы можно сделать как обычно в автопепельницах подсветка: найти нечто прозрачное и плоское подходящего размера и толщины (из оргстекла) и вклеить в проделанное в самой пепельнице отверстие, совпадающее примерно с установленным, согласно описанию выше светодиодом...

  15. Ушелец
    Оффлайн

    Ушелец

    Регистрация:
    24 июн 2006
    Сообщения:
    4.079
    Баллы:
    0
    Адрес:
    МО г. Мытищи
    Вполне хватит одного диода посередине он и бутылкам не будет мешать. "Граница" пепельницы будет обозначена а этого достаточно что бы пепел мимо не пронести.

  16. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    В оригинальном японческом варианте они один и ставят с рассеивателем. В моем случае бутылкам ничего не мешает, когда необходимо, светодиод уходит под крышечку держателя бутылки (там есть углубление. В остальное время держатель работает как козырек, на всякий случай, чтобы пассажиру в глаза не светить.

    Побовал вставлять пепельницу - граница ее видна вторым светодиодом четко, не промахнешься :)

  17. denis6091
    Оффлайн

    denis6091

    Регистрация:
    18 июл 2006
    Сообщения:
    3.992
    Баллы:
    417
    Адрес:
    Королев, МО
    зато можно создать очередную тему "Подсвечиваем пепельницу за 20... ну пусть 40 минут (фотосессия)" :)))

    на самом деле не все так страшно.
    можно выступить как на ауди, например..
    в районе установленного в стаканодержателе светодиода в пепельницу попросту врезается окошечко из рифленого акрила

    вуа-ля, трясем окурки видя куда..

  18. denis6091
    Оффлайн

    denis6091

    Регистрация:
    18 июл 2006
    Сообщения:
    3.992
    Баллы:
    417
    Адрес:
    Королев, МО
    сорри, прочитал уже после своего поста.. :thumbsup:
    пальму первенства возвращаю..

  19. Датчанин
    Оффлайн

    Датчанин

    Регистрация:
    2 авг 2006
    Сообщения:
    935
    Баллы:
    0
    Адрес:
    СПб
    Итак, сделали мы это все, и пи...ц гарантии. :D

    Мне очень понравились, но у меня руки из жопы растут. Сколько такая работа стоит у спецов, как думаете?

  20. grsl
    Оффлайн

    grsl

    Регистрация:
    8 авг 2007
    Сообщения:
    270
    Баллы:
    0
    Адрес:
    Санкт-Петербург
    ОК... Спасибо... :) "Окошечко" в пепельнице, кстати, не только на Ауди... Встречал практически у всех производителей... И у Митсубиси, и у Фольксвагена, и у Фиата...

  21. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Не открывайте перед гарантийным менеджером бардачки - и он НИКОГДА не узнает об этом :)
    Все ж шито-крыто :)
    А вообще, всем, кто сомневается насчет гарантии - представьте, каково молодым девушкам сомневаться первый раз в жизни :) А ведь все равно лишится :) Так что, я думаю, надо не бояться потерять, а учиться уметь выдать потом себя за полную невинность :) Сорри за аллегорию :)

    вы ж вроде имеете отношение к СТО? или я путаю?
    20 мин = 1/3 нормо-часа :)

  22. Oleg SPb
    Оффлайн

    Oleg SPb

    Регистрация:
    18 июл 2006
    Сообщения:
    598
    Баллы:
    291
    Адрес:
    S.Peterburg
    Ответ: Делаем подсветку подстаканников за 20 минут (фотосессия)

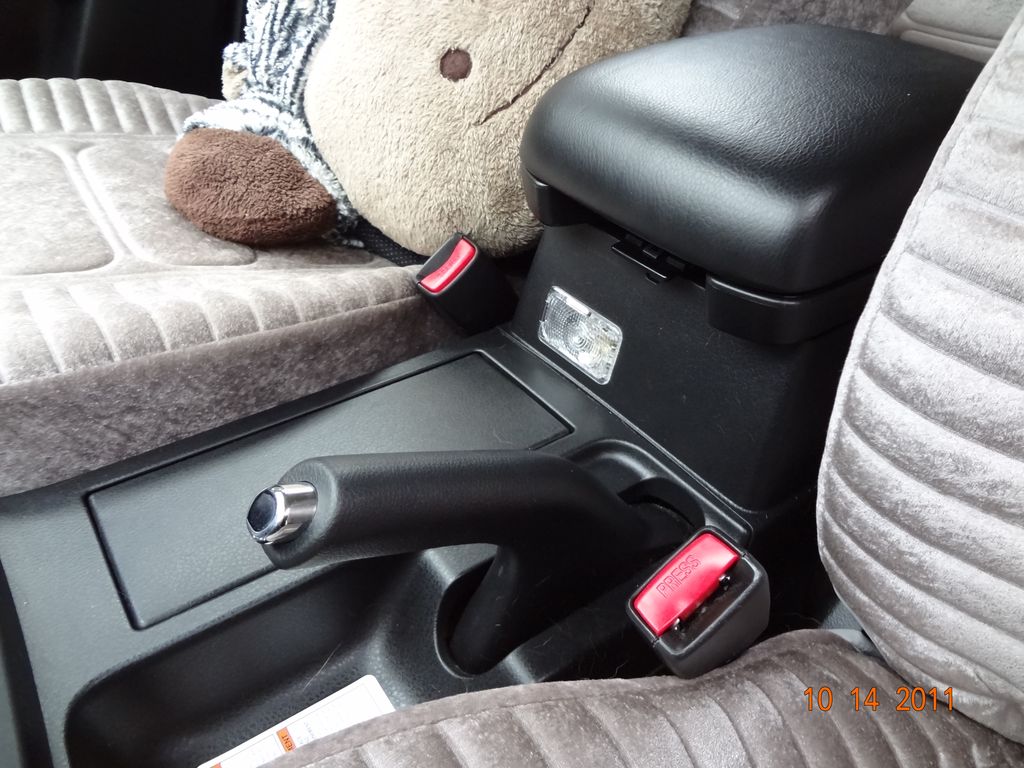

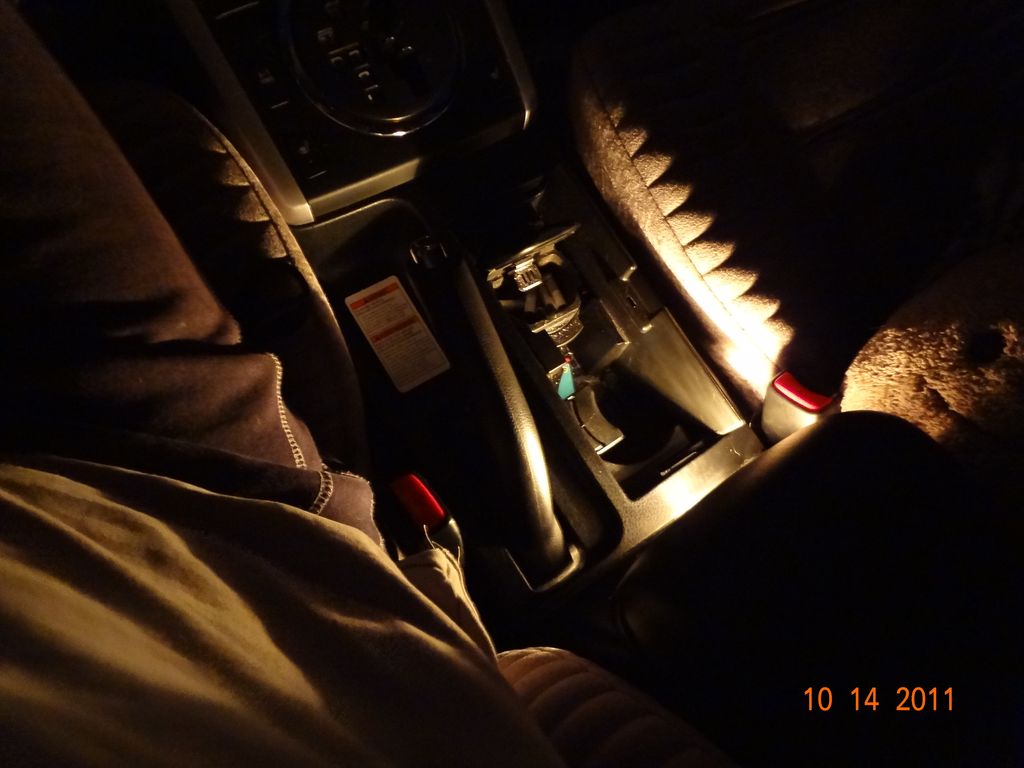

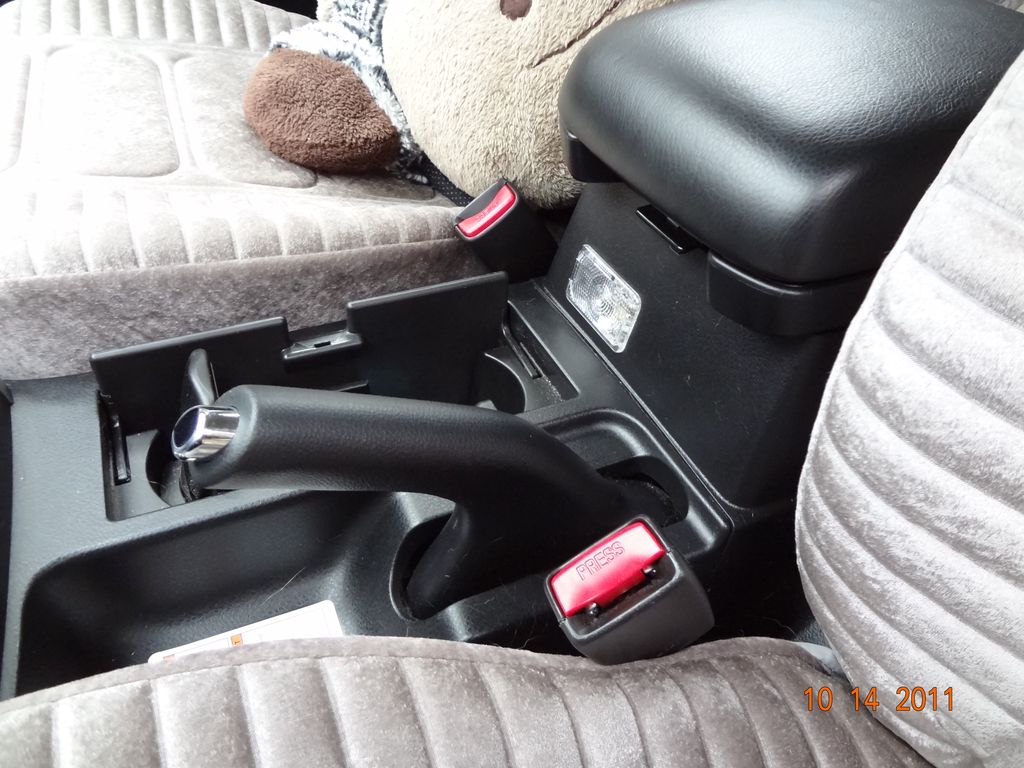

    Дело идет к поездкам в темноте. Для курильщиков ещё один вариант подсветки пепельницы.
    Родной плафон освещения багажника и "стандартное" подключение к гнезду прикуривателя.
    Кроме выреза отверстия под плафон ничего больше пилить не надо, глубины хватает.
    [​IMG]

    [​IMG]

    [​IMG]


    Вложения:

    • подсветка пепельницы1.jpg
    • подсветка пепельницы2.jpg
    • подсветка пепельницы3.jpg
    4 пользователям это понравилось.
  23. dimi68
    Оффлайн

    dimi68

    Регистрация:
    31 дек 2010
    Сообщения:
    288
    Баллы:
    187
    Адрес:
    Калуга
    Ответ: Делаем подсветку подстаканников за 20 минут (фотосессия)

    А как включается то? Надо в прикуриватель всовывать? Хорошо бы сделать чтобы включалась при открытии пепельницы.

  24. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.278
    Баллы:
    363
    Адрес:
    Воронеж
    Ответ: Делаем подсветку подстаканников за 20 минут (фотосессия)

    Выключателем на самом плафоне, видимо ;)
    Типа, снизу, под панелью Браво! Ай

  25. dimi68
    Оффлайн

    dimi68

    Регистрация:
    31 дек 2010
    Сообщения:
    288
    Баллы:
    187
    Адрес:
    Калуга
    Ответ: Делаем подсветку подстаканников за 20 минут (фотосессия)

    что то на фото я не заметил выключателя на плафоне

  26. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.278
    Баллы:
    363
    Адрес:
    Воронеж
    Ответ: Делаем подсветку подстаканников за 20 минут (фотосессия)

    Посмотри у себя в багажнике слева ;)

  27. dimi68
    Оффлайн

    dimi68

    Регистрация:
    31 дек 2010
    Сообщения:
    288
    Баллы:
    187
    Адрес:
    Калуга
    Ответ: Делаем подсветку подстаканников за 20 минут (фотосессия)

    У себя в багажнике я видел, а вот на фото нет. Поэтому вопрос и возник.

  28. Wintt
    Оффлайн

    Wintt

    Регистрация:
    25 мар 2008
    Сообщения:
    6.207
    Баллы:
    597
    Адрес:
    Лобня и Мск САО
    Ответ: Делаем подсветку подстаканников за 20 минут (фотосессия)

    Вов, на фото плафон не из багажника, и скорее всего даже не от сузуки. потому вопрос закономерный, как производится питание и при каких условиях?

  29. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.278
    Баллы:
    363
    Адрес:
    Воронеж
    Ответ: Делаем подсветку подстаканников за 20 минут (фотосессия)

    Ну, пусть тогда автор ответит, что есть:

  30. Wintt
    Оффлайн

    Wintt

    Регистрация:
    25 мар 2008
    Сообщения:
    6.207
    Баллы:
    597
    Адрес:
    Лобня и Мск САО
    Ответ: Делаем подсветку подстаканников за 20 минут (фотосессия)

    надо же... он действительно так написал, но я не вижу на этом плафоне рычажка вкл/выкл как на "родном плафоне освещения багажника"

  31. Oleg SPb
    Оффлайн

    Oleg SPb

    Регистрация:
    18 июл 2006
    Сообщения:
    598
    Баллы:
    291
    Адрес:
    S.Peterburg
    Ответ: Делаем подсветку подстаканников за 20 минут (фотосессия)

    Рычажок маленький и с такого ракурса сливается с плафоном. Кстати этот плафон и был выбран потому, что он с включателем. По другим маркам не искал, хотел поставить родное :hilarious:
    При подключении надо соблюсти полярность, внутри плафона есть диод!!
    Провода можно припаять прямо к патрону плафона, но надо быть готовым к тому, что одна ножка стальная((.
    Лампа шла в комплекте и её достаточно, думаю даже летом подкрашу в красненький цвет.
