Делаем подсветку перчаточного ящика своими руками (фотосессия)

Тема в разделе "Suzuki Grand Vitara III", создана пользователем DVK, 30 сен 2007.

  1. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Ну вот, наступили новые выходные - и мы, как и обещал, подошли к самому вожделенному - подсветке бардачка :)

    Кстати, напоминаю, что прошлые выходные мы посвящали:
    - подсветке подстаканников;
    - плафонам подсветки в обшивке дверей;
    - подсветке ручек дверей;
    - подсветке футляра очков;
    - а еще раньше ставили парктроники.

    Преамбула: вообще, только истиный японец, с детства воспитанный в самурайском духе и дисциплине, почитающий порядок во всем, мог спроектировать подстветку перчаточного ящика только как дополнительную опцию :)
    Для нас, русских, это бардачок - и этим все сказано! :) Нифига там нельзя найти, даже с фонариком :) Бардак :)

    Ну, а теперь к делу! За 20 минут конечно не управимся, но часа будет достаточно вполне :)

    Чтобы не изобретать велосипед, воспользуемся нашей уже зарекомендовавшей себя схемой подсветки, используемой в подсветке футляра очков. Хотя по-прежнему те, кто найдет геркон на переключение, а не на замыкание, могут обойтись без транзистора и одного резистора.

    Итак, нам понадобяться:
    - три светодиода. Я взял белые, 5 мм диаметром, 180 градусов луч, яркие;
    - три резистора 360 ом 0.25 Вт или больше;
    - транзистор n-p-n структуры, подойдет любой аналогичный, я взял обычный советсткий КТ315Г;
    - резистор 5.1 ком;
    - геркон;
    - магнит. В этот раз он должен быть помощнее, т.к. толщина материалов приличная и к тому же там везде металл вокруг, который может экранировать наше магнитное поле. Пришлось пожертвовать старым динамиком Pioneer. Я отколол молотком от его ферромагнита кусок требуемой величины (приблизительно 7мм х 10мм 15 мм).
    - двойной провод для разводки, любой, общая длина - около метра;
    - любой автомобильный разъем на 2 контакта, чтобы сделать подачу питания съемной;
    - сверло на 5 мм. Дрель в этот раз не нужна, пластмасса очень мягкая, сверлится руками;
    - паяльник и паяльные принадлежности;
    - горячий клеящий пистолет для крепежа;
    - кусочек изоленты;
    - крестовая отвертка.

    1. Снимаем бардачок. Эта процедура не раз описывалась на форуме: открываем, отщелкиваем справа рычаг демпфера (вправо), слегка сжимаем верхние края ящика и выводим его из зацепления с торпедо. Пока убираем, чтобы не поцарапать.

    Кстати, заодно чистим фильтр салона (он у меня черный был, хотя всего 4 тыс прошел!!!).

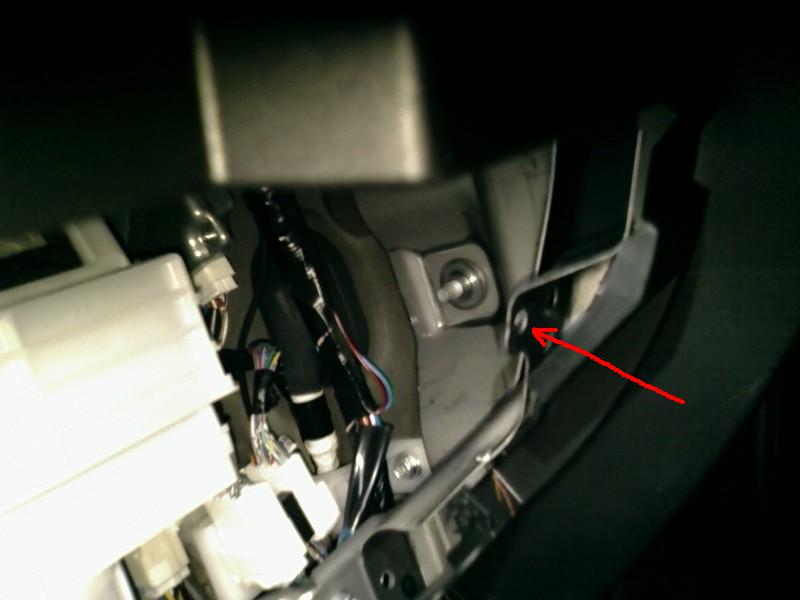

    2. Откручиваем саморезы на верхней пластмассовой планке. Их там 3 штуки (показано на фото). Еще один находится изнутри, примерное местоположение показано пунктиром. В принципе, он не держит эту планку, но помогает ослабить крепление остального пластика:

    [​IMG]

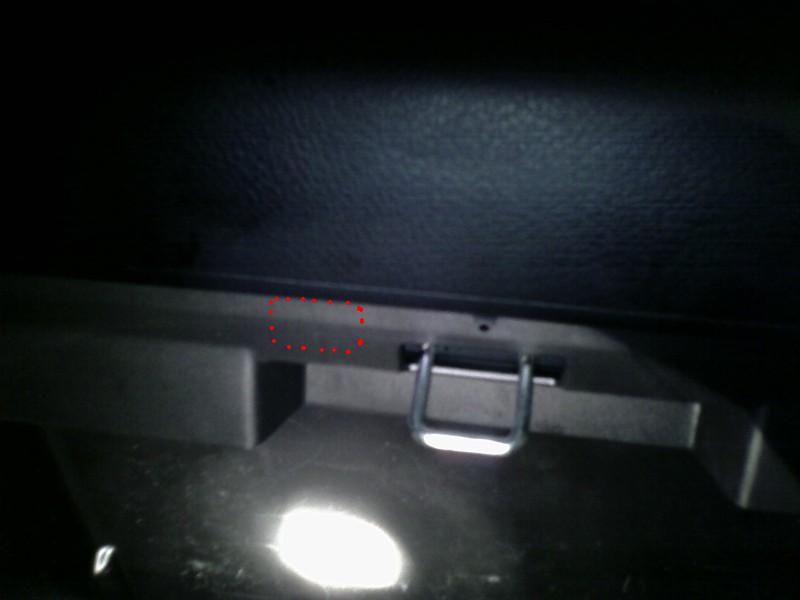

    3. Запоминаем, где будет размещаться пара геркон-магнит. Пунктиром показано место их взаимодействия.

    [​IMG]

    4. Слегка изгибаем и вынимаем верхнюю пластиковую панель:

    [​IMG]

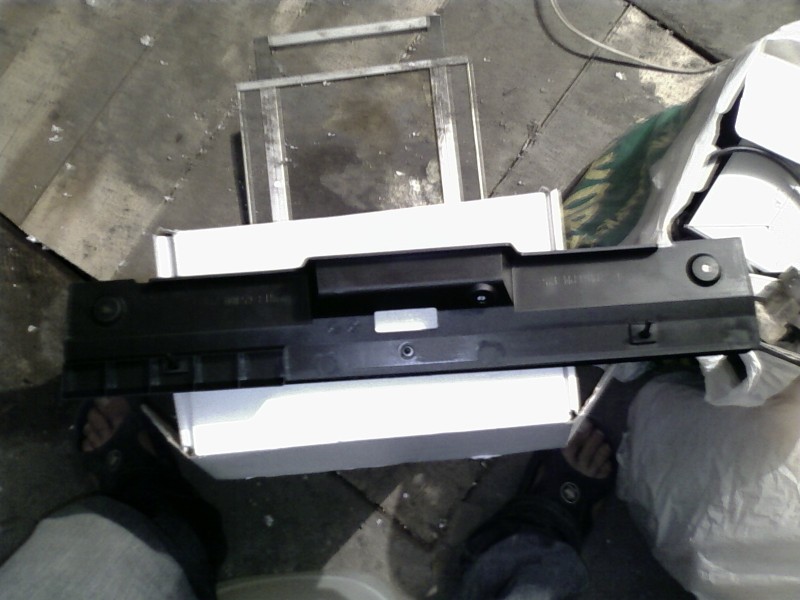

    5. Вот что мы вынули:

    [​IMG]

    6. Размечаем отверстия под светодиоды. Для равномерной подсветки я поставил три светодиода, каждый по середине соответствующего участка панели. Сверлим дырки 5 мм:

    [​IMG]

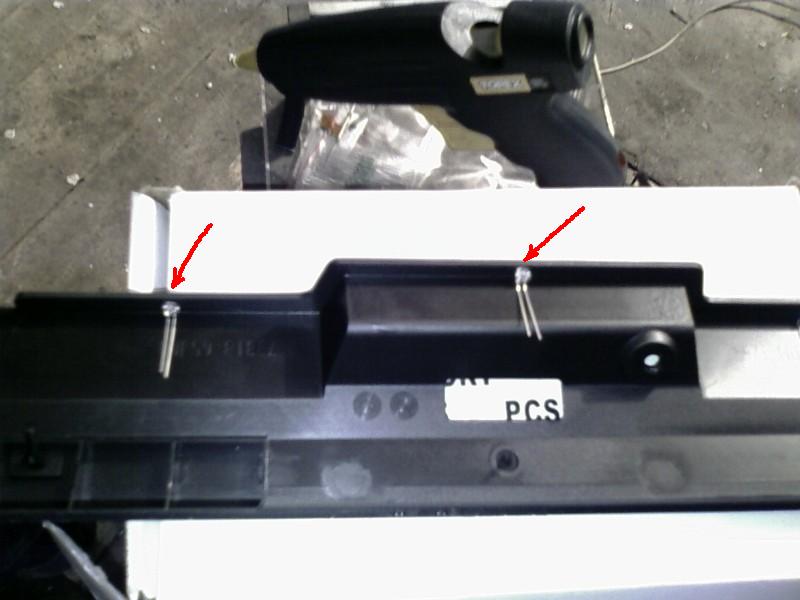

    7. Вставляем светодиоды. Загибаем ножки так, чтобы как можно ближе быть к пластмассе - там металлические элементы кузова практически вплотную прижимаются к этой панели. Надо сделать все плоско и аккуратно:

    [​IMG]

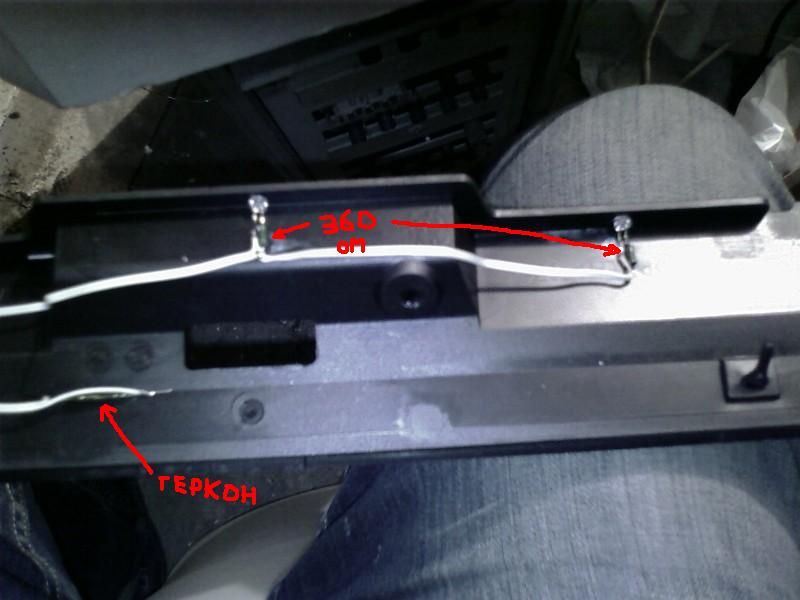

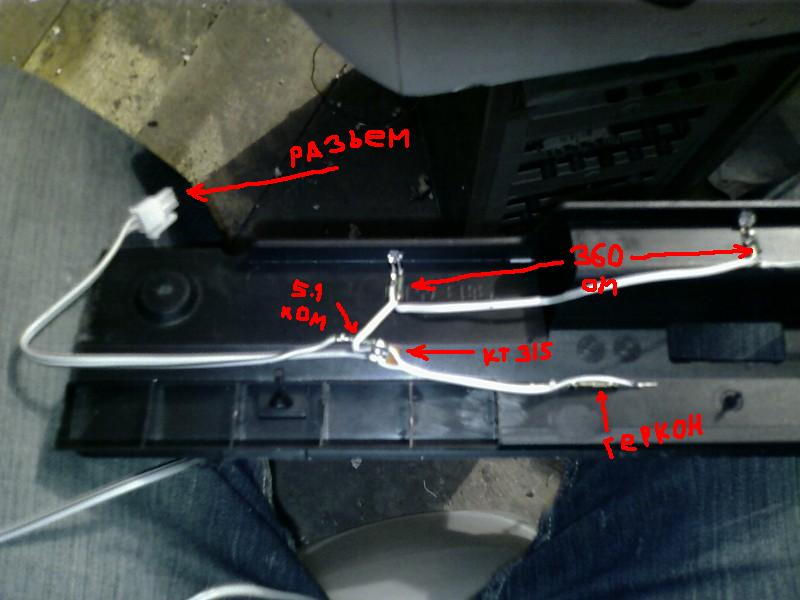

    8. Распаиваем всю схему, пока не приклеивая ничего. Резисторы 360 ом припаиваем к светодиодам, их соединяем параллельно, все заводим на транзистор, геркон висит на проводах в том месте, где будет магнит:

    [​IMG]

    [​IMG]

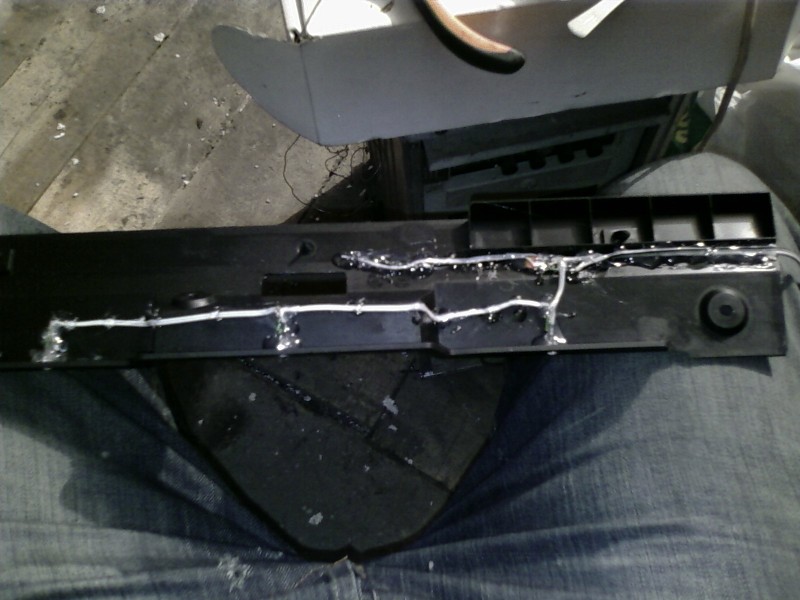

    9. Укрепляем все клеящим горячим пистолетом. Стараемся не просто приклеить все к пластику, а еще и сделать клеем выступы над всеми деталями и проводами, чтобы они не давали соприкасаться им с металлом корпуса:

    [​IMG]

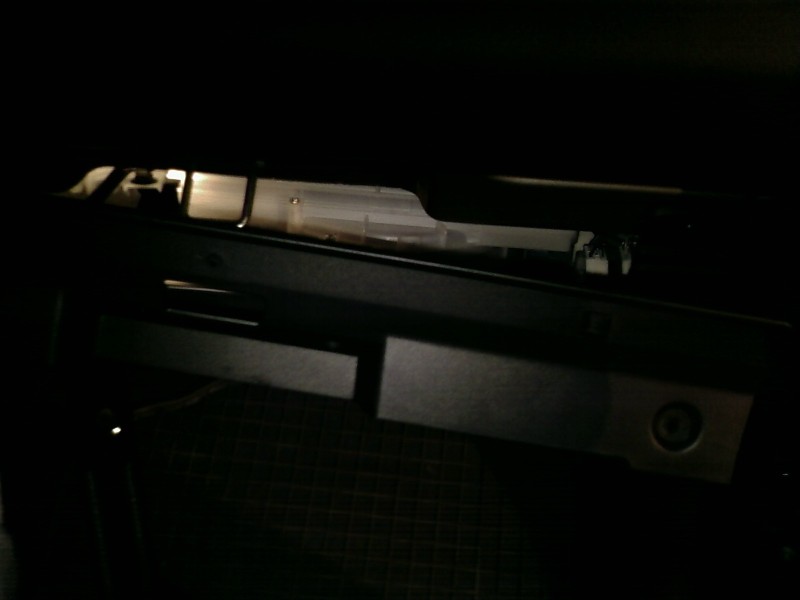

    10. Проверяем, чтобы на лицевой панели не было видно ничего, кроме светодиодов:

    [​IMG]

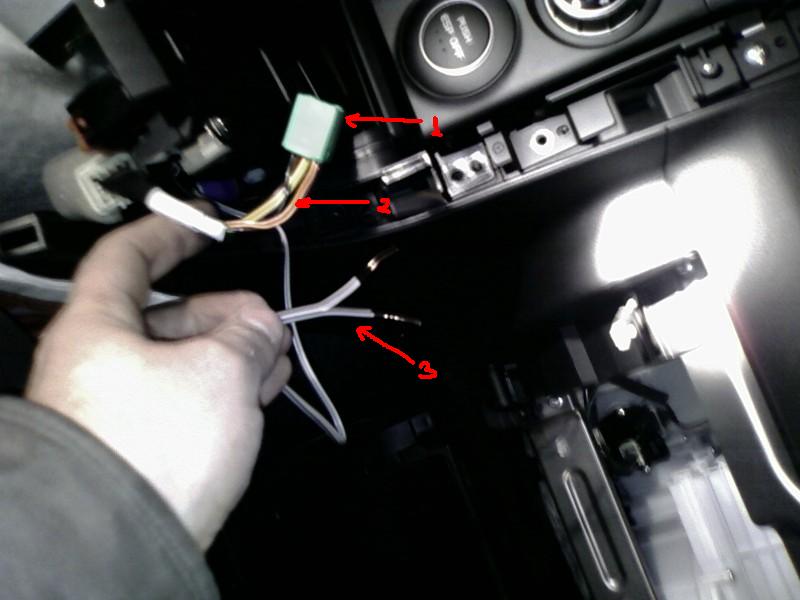

    11.Отщелкиваем боковые серебристые обечайки центральной консоли, отщелкиваем панель вокруг ручки переключения скоростей. Пропускаем провода питания от бардачка внутрь, под центральной консолью, к уже знакомому выключателю подогрева сидений(1). Я взял для симметрии правый (левый пошел на подстаканники), но можно и все заводить на один. Напомню, что нас интересуют два провода(2): красно-желтый - плюс подсветки, красно-зеленый - земля подсветки.
    Счищаем немного изоляции с этих проводов, подматываем наши два повода(3), изолируем, собираем назад:

    [​IMG]\

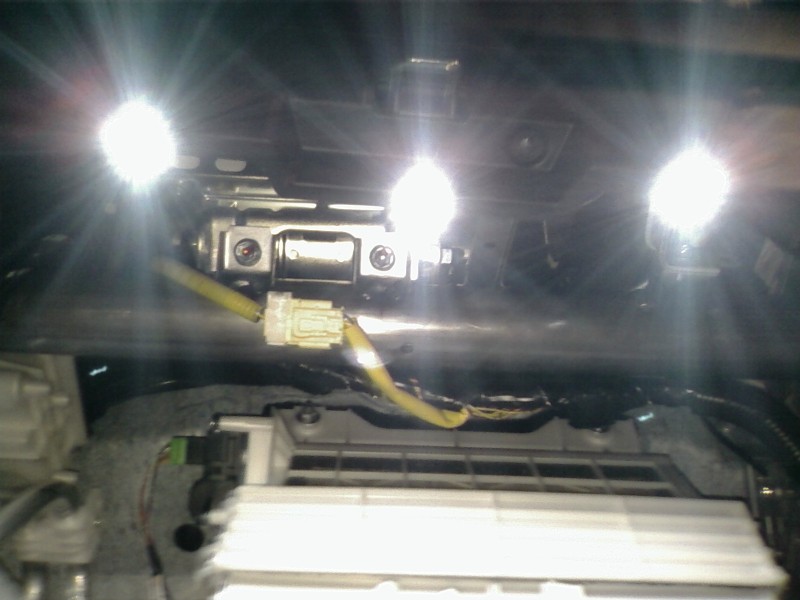

    12. Проверяем, как работает схема, как работает магнит и с какого расстояния. Ставим пластиковую паель на место и прикручиваем. Вид на светодиоды снизу:

    [​IMG]

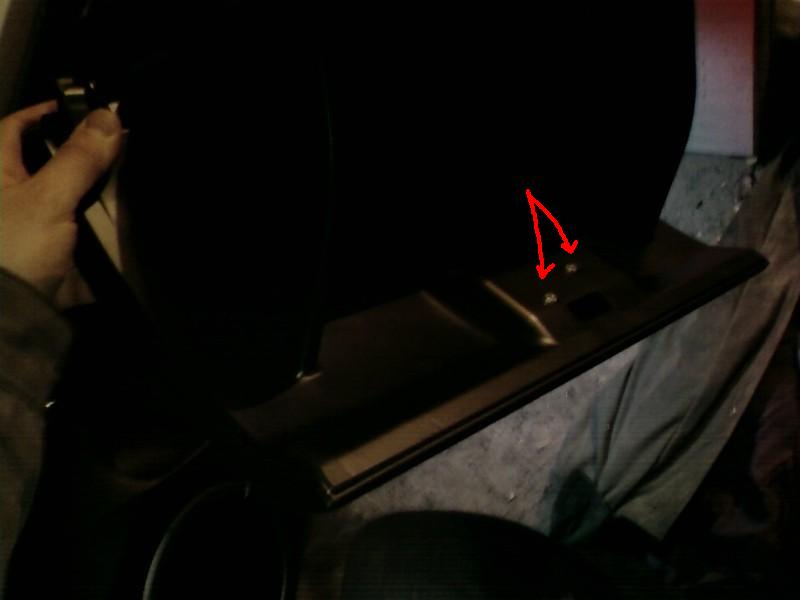

    13. Берем в руки сам ящик, откручиваем два самореза, на которых держится ручка и замок, вынимаем их:

    [​IMG]

    14. Приклеиваем магнит внутрь ниши, где был замок, точно напротив геркона:

    [​IMG]

    blond2002, saenko, саня070 и 7 другим нравится это.
  2. Загрузка...

    Похожие темы - Делаем подсветку перчаточного
    1. DVK
      Ответов:
      2
      Просмотров:
      6.146
    2. DVK
      Ответов:
      4
      Просмотров:
      9.933
    3. DVK
      Ответов:
      38
      Просмотров:
      60.312
    4. DVK
      Ответов:
      80
      Просмотров:
      21.156
    5. DVK
      Ответов:
      47
      Просмотров:
      15.143
    6. DVK
      Ответов:
      61
      Просмотров:
      54.502

  3. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk

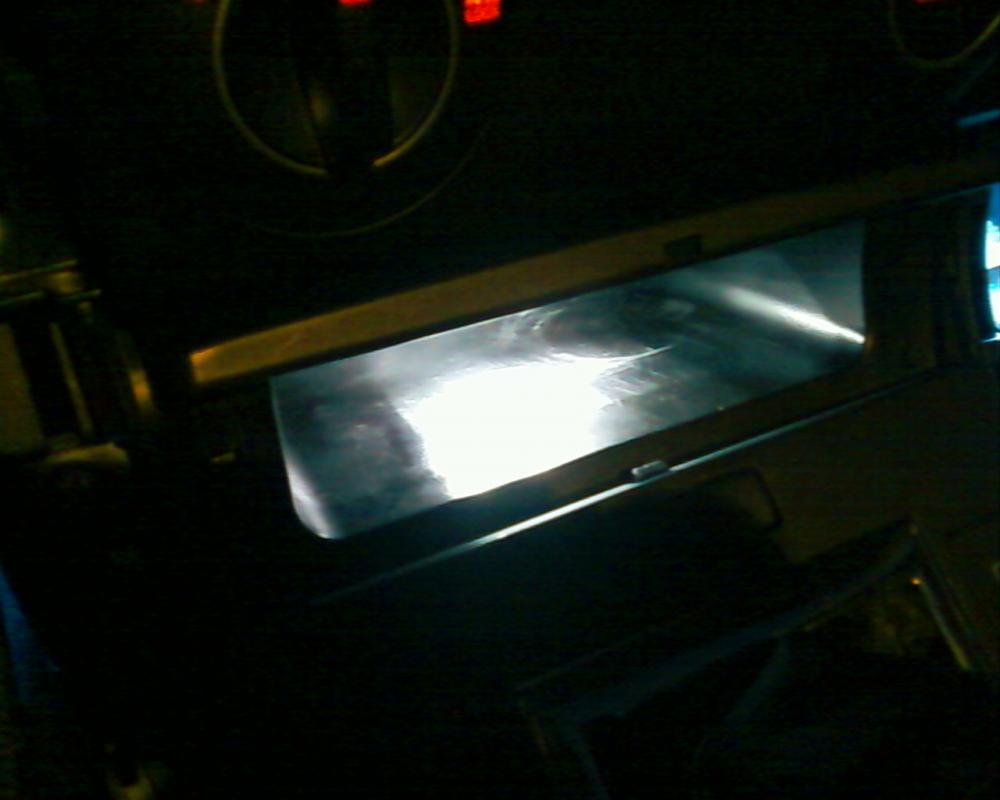

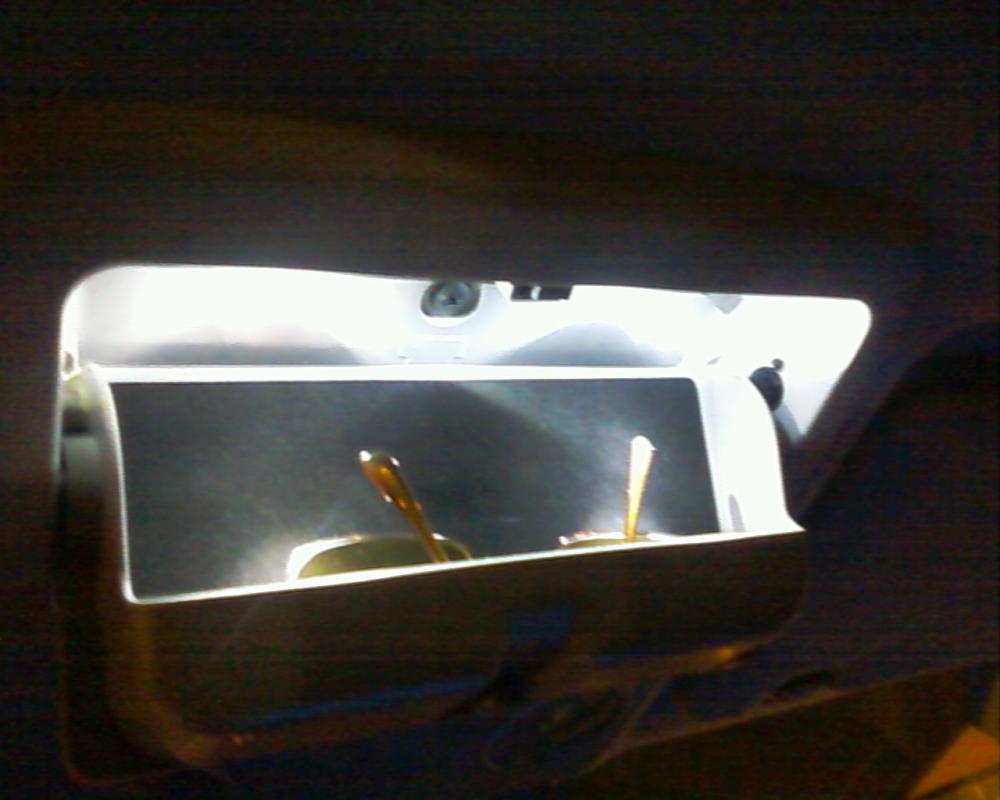

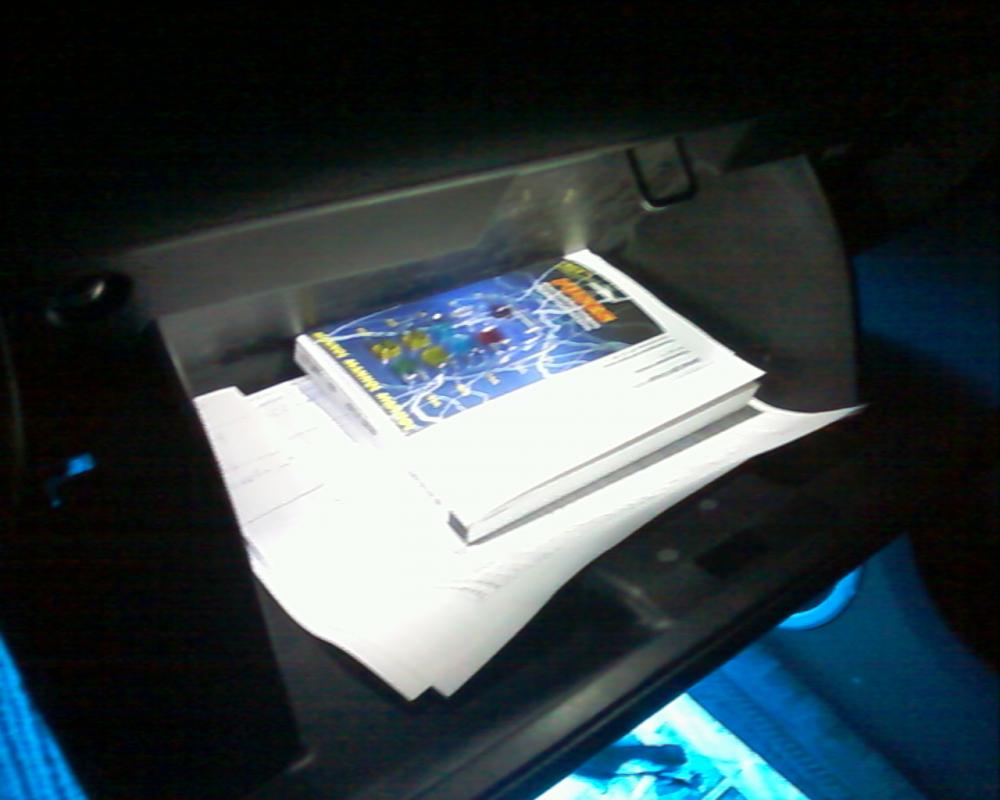

    15. Собираем назад ручку и замок, ствим ящик, проверяем:

    [​IMG]

    Красота и все видно, как днем! :)

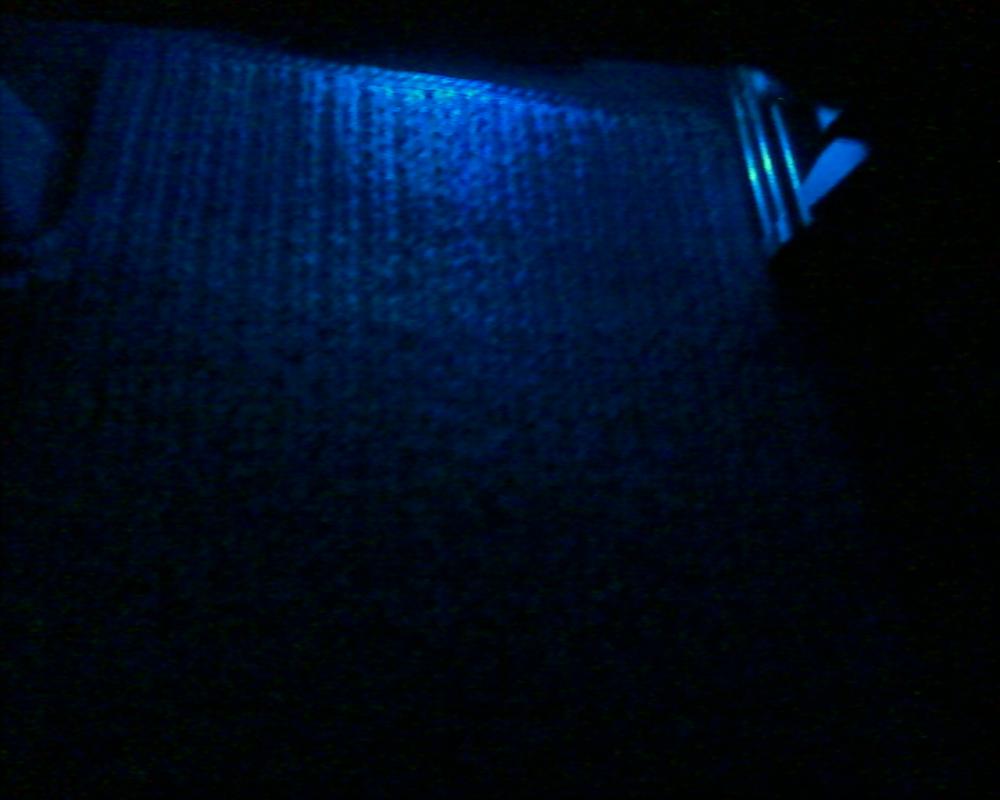

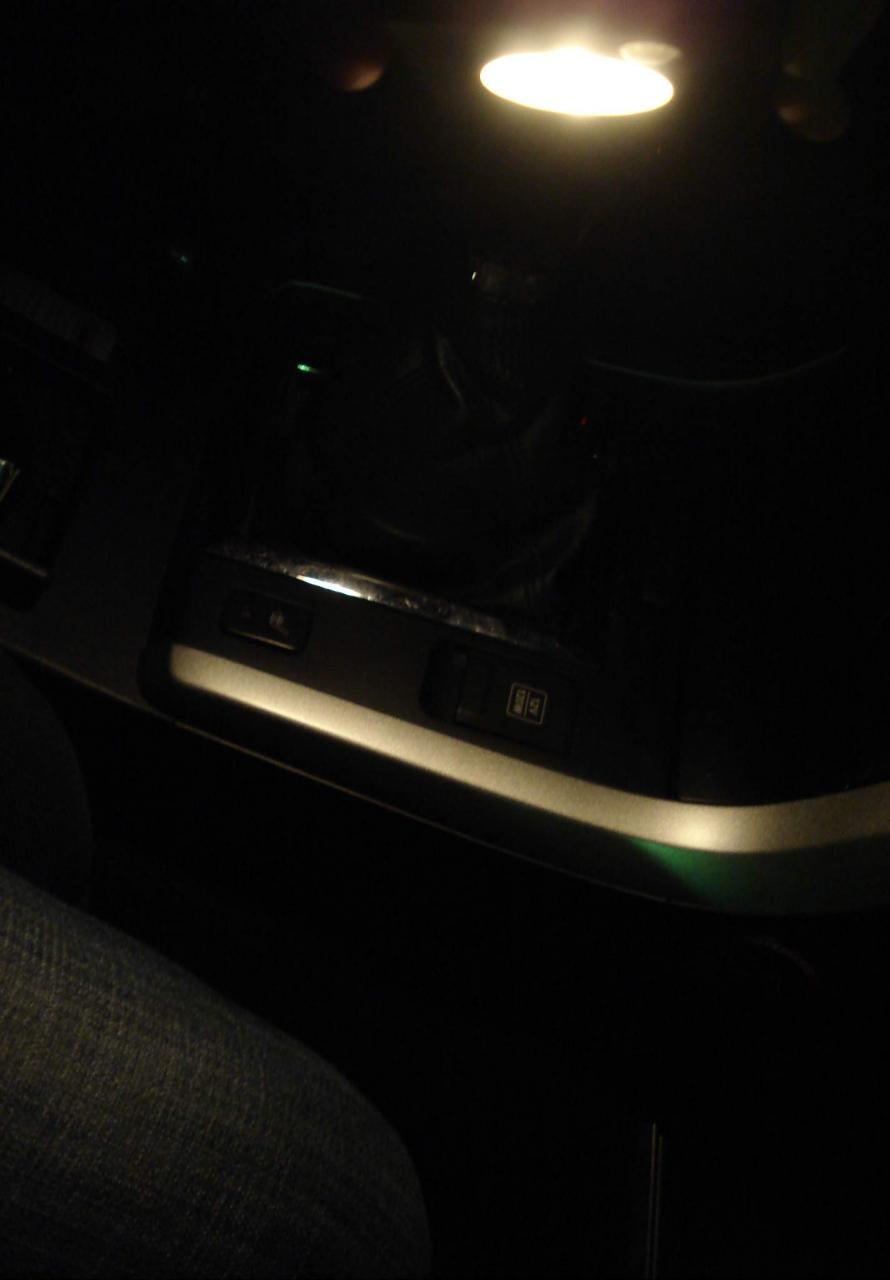

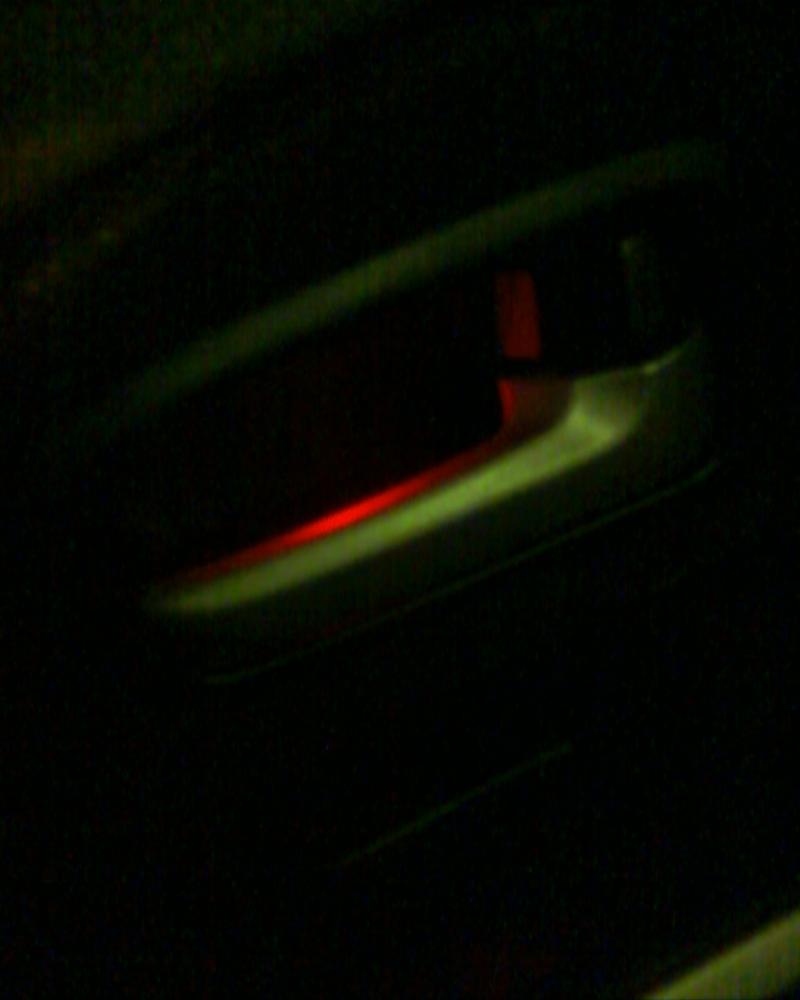

    А вот общий вид ночью. Заметили подсветку ручек дверей (1) и подсветку бара (2)? :)

    [​IMG]

    That's all, folks! :)

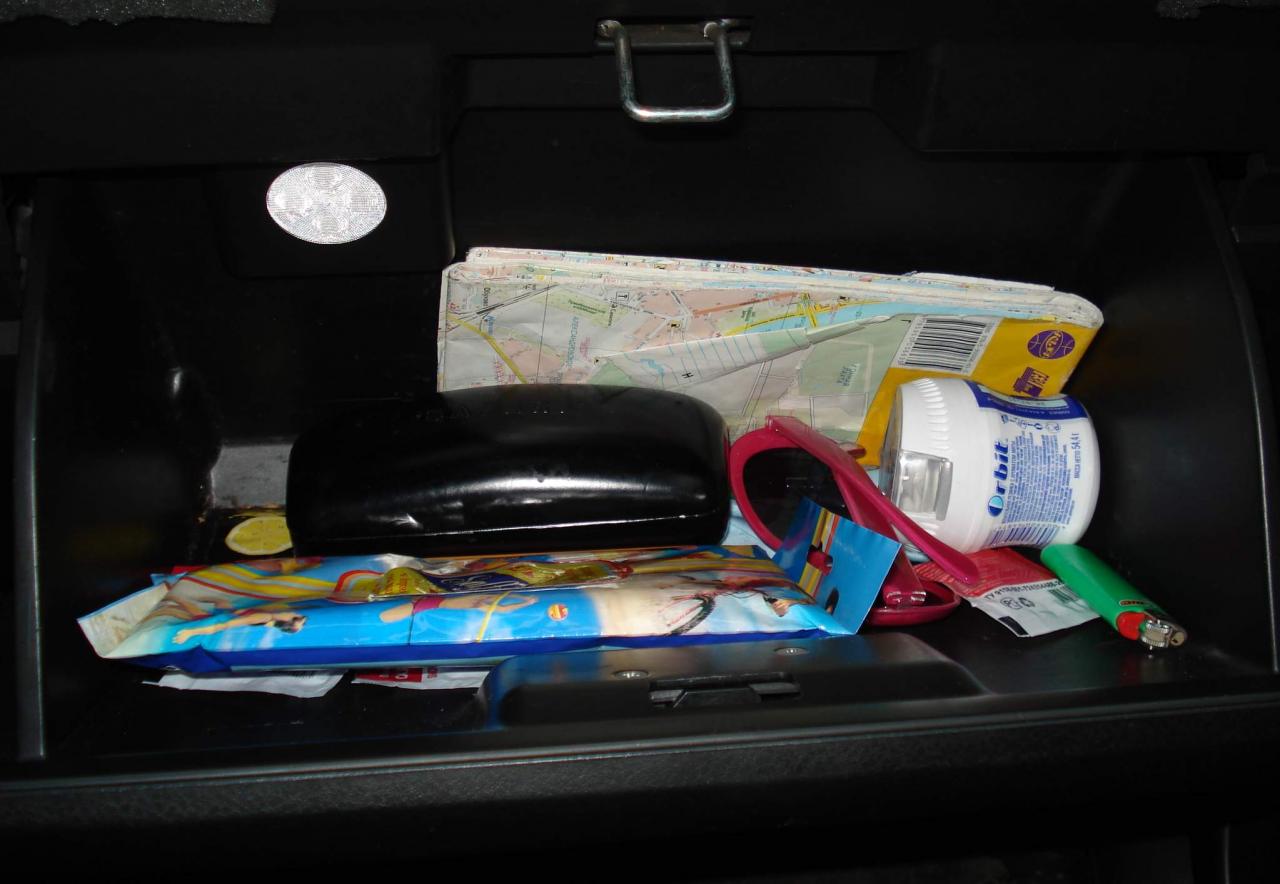

    P.S. Кстати, не знаю уж, как там планировался официоз на подсветку бардачка, но там явно есть место для банального концевика. Так что если кто-то хочет - пожалуйста:

    [​IMG]

    19 пользователям это понравилось.
  4. joker812
    Оффлайн

    joker812

    Регистрация:
    1 апр 2007
    Сообщения:
    157
    Баллы:
    94
    Адрес:
    СПб
    снова БРАВО!
    Может эту инфу закинуть в Сузуки компани?

  5. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Может они меня на работу возьмут к себе? :) Аутсорсером :)

    Ксати, сегодня провел дневные испытания этой подсветки - днем тоже помогает!
    Может, стоило заводить не на подсветку, а на ACC?

  6. Zip
    Оффлайн

    Zip

    Регистрация:
    22 фев 2006
    Сообщения:
    5.474
    Баллы:
    522
    Адрес:
    Город-герой Москва
    Низя, на диодах разоришь ты их!

  7. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Если все доработки эти продавать по их ценам официальным, можно стать миллионером очень-очень быстро :) Там запас рентабельности - сотни процентов :)

  8. creep
    Оффлайн

    creep Особый статус

    Регистрация:
    22 фев 2006
    Сообщения:
    1.046
    Баллы:
    0
    Адрес:
    Москва ЮЗАО
    И не только на диодах, там оплачивается любое рац. предложение, нужно оно или нет. Считается, что это стимулирует сотрудников к дальнейшему мышлению сосредоточенному на работу.

  9. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.285
    Баллы:
    363
    Адрес:
    Воронеж
    Однозначно!
    А еще лучше на постоянный плюс. С открытым же бардачком не будешь машину оставлять, а так открыл в любое время - там светло. Где только его взять по-ближе? На магнитоле наверняка есть! Какой провод?

  10. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    №1 - белый - это постоянный 12в
    №9 - бело-черный - это ACC

    До магнитолы там еще ближе получается, да и с гарантией меньше проблем :)

  11. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.285
    Баллы:
    363
    Адрес:
    Воронеж
    Это для тех, у кого магнитолы нет? :D

  12. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    :)
    Я не думаю, что кто-то будет обращать внимание на косичку магнитолы :)

    Вообще, вот все говорят - гарантия, гарантия!
    Можно реальный пример, когда были из-за таких вмешательств проблемы?

  13. tomas
    Оффлайн

    tomas

    Регистрация:
    7 май 2007
    Сообщения:
    220
    Баллы:
    94
    Адрес:
    Москва
    можно схему пайки резисторов.последовательность,а то не очень на фото видно.

  14. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Схема нарисована в теме про подсветку футляра очков, на одной из фото. Только там два диода, а здесь можно три.

    5 пользователям это понравилось.
  15. кирилл71
    Оффлайн

    кирилл71

    Регистрация:
    17 сен 2010
    Сообщения:
    18
    Баллы:
    21
    Адрес:
    питер
    Ответ: Делаем подсветку перчаточного ящика своими руками (фотосессия)

    вместо геркона можно просто поставить концевик с тыльной стороны ящика. ящик открывается свет включается.

  16. Elff
    Оффлайн

    Elff

    Регистрация:
    4 сен 2010
    Сообщения:
    213
    Баллы:
    58
    Адрес:
    Санкт-Петербург
    Ответ: Делаем подсветку перчаточного ящика своими руками (фотосессия)

    я тож такую подсветочку хочу...странно. это такая мелочь а приятно..и почему производитель об этом не заботится..а ведь было бы приятнее если бы еще и наружные зеркала складывались автоматически и подсветка где надо была бы:(( не думаю что это намного подняло бы цену на и без того не самую дешевую машину

    Добавлено через 40 секунд
    а то ОЧумелые ручки прям а не машины

  17. SPARS
    Оффлайн

    SPARS

    Регистрация:
    13 мар 2010
    Сообщения:
    55
    Баллы:
    53
    Адрес:
    Свердловская область, г.Лесной
    Ответ: Делаем подсветку перчаточного ящика своими руками (фотосессия)

    Добрый день. Доработал свою SGVN 2.4 МТ как описал ранее DVK. И вот что получилось... Большое спасибо народным умельцам.


    Вложения:

    • Подсвет двер.jpg
    • Подсвет ног задпас.jpg
    • Подсвет очёчницы.jpg
    • Подсвет перчаточника.jpg
    • Подсвет ручек.jpg
    • Подсвет ящ малого.jpg
    2 пользователям это понравилось.
  18. ProstoFilin
    Оффлайн

    ProstoFilin

    Регистрация:
    27 фев 2009
    Сообщения:
    211
    Баллы:
    110
    Адрес:
    Башкортостан
    Ответ: Делаем подсветку перчаточного ящика своими руками (фотосессия)

    Красота! Полный комплект подсветок. Я только добрался до дверей и полов.

  19. SPARS
    Оффлайн

    SPARS

    Регистрация:
    13 мар 2010
    Сообщения:
    55
    Баллы:
    53
    Адрес:
    Свердловская область, г.Лесной
    Ответ: Делаем подсветку перчаточного ящика своими руками (фотосессия)

    Удачи Вам.
    При открывании задней двери подсветка - передних также загорается, и дает красивый отраженный от металлических частей внутри салона краснобелый свет (белокрасный, в зависемости от цвета авто, лично у меня серебрянный кузов). Вот такая цветомузыка.

    1 человеку нравится это.
  20. Glovych
    Оффлайн

    Glovych

    Регистрация:
    11 окт 2010
    Сообщения:
    407
    Баллы:
    106
    Адрес:
    Санкт-Петербург
    Ответ: Делаем подсветку перчаточного ящика своими руками (фотосессия)

    Трепещите ортодоксальные электрики! Возрадуйтесь колхозники! Ибо будет свет в бардачках ваших за смешные 2 минуты времени и жалкие 200 рублей денег!
    Если жена\подруга\теща обманом затащит вас в магазин Икеа, найдите момент ускользнуть, и ломите в отдел "Свет", там ищите светильники с незвучным названием "OLEBY". Стоят 300 руб за два. Работают от датчика движения, крепятся как на скотч, так и на саморезы.
    "+":
    - дешего, быстро ставить
    - достойное качество и работают как надо (от тряски в закрытом бардачке не включаются)
    - часть с лампочками крепиться к держателю на магните - можно быстро подсветить если что то упало.
    "-": батарейки, есть батарейки, и хз как поведут себя зимой.


    Вложения:

    • DSC00981.jpg
    • DSC00983.jpg
    • DSC00990.jpg
    • DSC00991.jpg
  21. faust
    Оффлайн

    faust

    Регистрация:
    6 дек 2011
    Сообщения:
    835
    Баллы:
    248
    Адрес:
    Казань
    Ответ: Делаем подсветку перчаточного ящика своими руками (фотосессия)

    То есть на кочках включаться не будет?
    Понятно как: сядут быстрее, чем от постоянной работы.

  22. Niksun
    Оффлайн

    Niksun russische Fahrer

    Регистрация:
    4 окт 2010
    Сообщения:
    794
    Баллы:
    263
    Адрес:
    Тегусига́льпа
    Ответ: Делаем подсветку перчаточного ящика своими руками (фотосессия)

    Светодиоды не должны быстро высосать батарейки (кстати: какое напряжение в фонаре?);)

  23. D-r NO
    Оффлайн

    D-r NO

    Регистрация:
    9 июл 2007
    Сообщения:
    673
    Баллы:
    301
    Адрес:
    Мocква
    Ответ: Делаем подсветку перчаточного ящика своими руками (фотосессия)

    4,5 вольта там. Три батарейки.

  24. Niksun
    Оффлайн

    Niksun russische Fahrer

    Регистрация:
    4 окт 2010
    Сообщения:
    794
    Баллы:
    263
    Адрес:
    Тегусига́льпа
    Ответ: Делаем подсветку перчаточного ящика своими руками (фотосессия)

    ;)А если от бортовой сети запитать последовательно три фонаря?:thumbsup:

  25. dima0202
    Оффлайн

    dima0202

    Регистрация:
    3 июн 2012
    Сообщения:
    514
    Баллы:
    187
    Адрес:
    Москва
    Ответ: Делаем подсветку перчаточного ящика своими руками (фотосессия)

    Проще какую-нить КРЕН5 прикрутить, ну или что-нить посовременнее.

  26. saenko
    Оффлайн

    saenko

    Регистрация:
    26 ноя 2012
    Сообщения:
    1.118
    Баллы:
    293
    Адрес:
    Владивосток

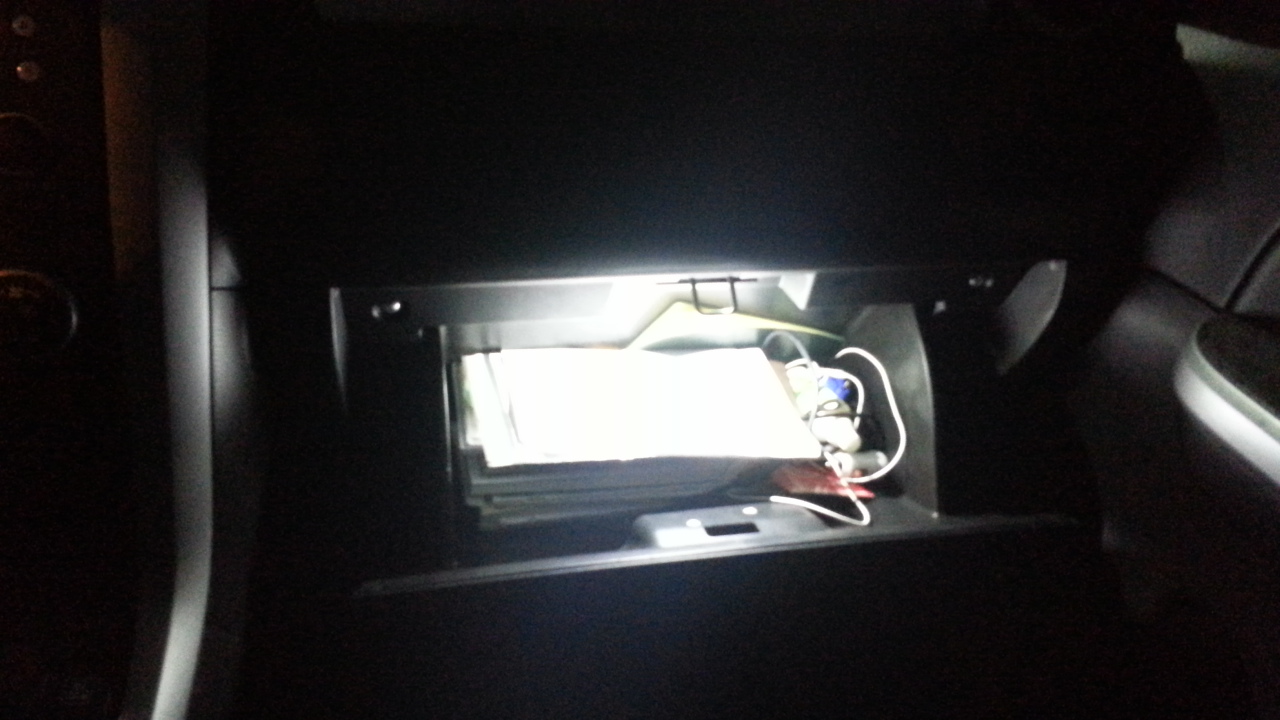

    Я пошел другим путём.
    Частично по методу из этой темы http://suzuki-club.ru/threads/63158/

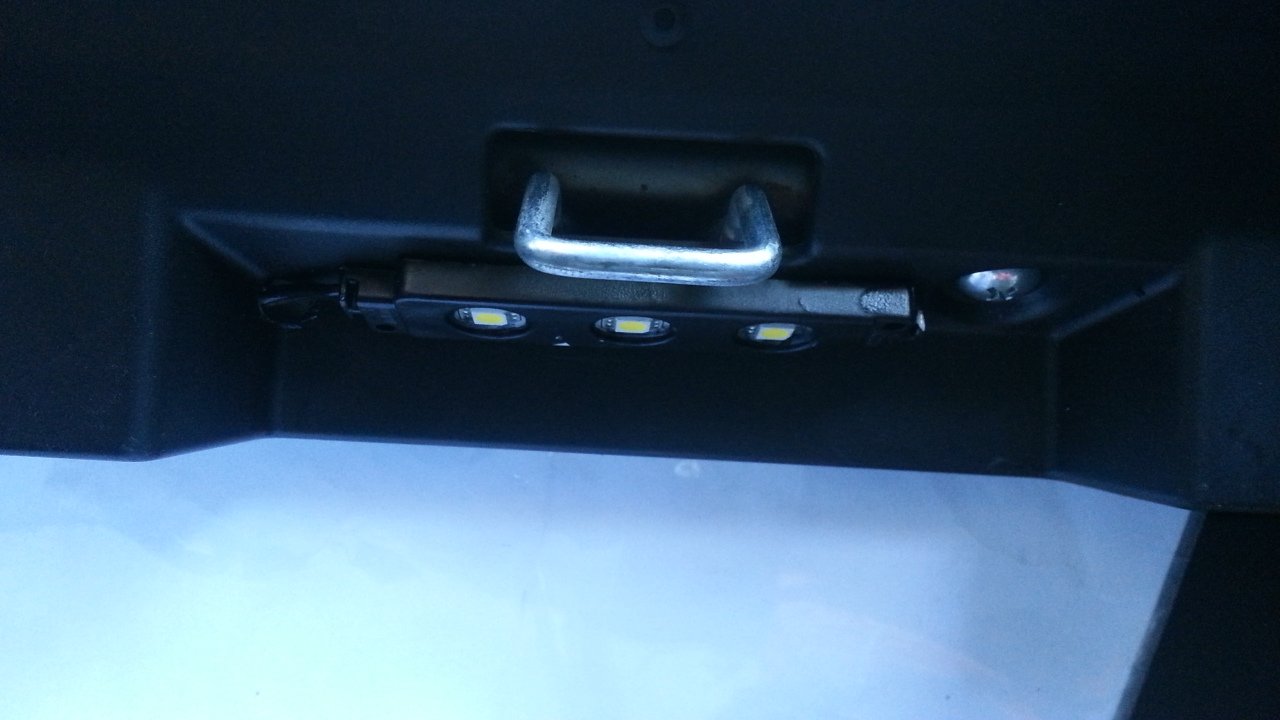

    Купил светодиодный белый блок с 3-мя светодиодами за 65 рублей. Покрасил его спреем- 120 рублей.
    Просверлили дырку в углу пластиковой планки.
    Провел провод под панель и запитал через скотчлоки на питание прикуривателя.
    Геркон не ставил.

    Итог:
    1. Просто.
    2. Весь бардачек освещён ровномерно и ярко.
    3. Тень от углов планки не появляется.
    4. Свет не видно при закрытом бардачке.
    5. Очень дёшево.
    6. Светодиодный блок почти не видно и его не будут задевать.

    З.Ы. Мне думается, что на сегодня это способ самый быстрый, дешевый и простой. Вот фото.

    З.З.Ы. Подсветку ног в салоне буду делать этими же сетодиодными блоками.

    20131105_134118.jpg 20131105_135004.jpg 20131105_135010_resized.jpg 20131104_200848.jpg

  27. V for Vendetta
    Оффлайн

    V for Vendetta

    Регистрация:
    8 ноя 2011
    Сообщения:
    1.567
    Баллы:
    369
    Адрес:
    Москва
    Комрады, а как снять крышку маленького бардачка, того, что под блоком климата? Просто хочу отдать в аквапринт.

    P.S. И блоки кнопок на дверях тоже, по возможности. Заранее спасибо!!!

  28. Markento
    Оффлайн

    Markento

    Регистрация:
    9 авг 2012
    Сообщения:
    87
    Баллы:
    48
    Адрес:
    Чебоксары
    Снять бардачок, снять с него крышку. Снимается тем же путем, что и магнитола.

    V for Vendetta нравится это.
  29. saenko
    Оффлайн

    saenko

    Регистрация:
    26 ноя 2012
    Сообщения:
    1.118
    Баллы:
    293
    Адрес:
    Владивосток
    на витаре не снимал. но на разных других машинах надо поддеть блок широкой минусовой отверткой в тряпке или спереди или сзади. он поднимется вверх, снизу фишка с проводами отсоединяется - выщелкивается и блок уносите.

    V for Vendetta нравится это.
  30. V for Vendetta
    Оффлайн

    V for Vendetta

    Регистрация:
    8 ноя 2011
    Сообщения:
    1.567
    Баллы:
    369
    Адрес:
    Москва
    А в картинках нигде этого нет, чтобы сразу было понятно где и что откручивать? Снять хочу самостоятельно,
    с максимальной аккуратностью, ибо в автоателье, как ни крути, могут оставить покоцы.

  31. Markento
    Оффлайн

    Markento

    Регистрация:
    9 авг 2012
    Сообщения:
    87
    Баллы:
    48
    Адрес:
    Чебоксары
    V for Vendetta нравится это.
Эту страницу находят по следующим фразам:
  1. подсветка в бардачок своими руками

    ,
  2. бардачок на газель своими руками

    ,
  3. как сделать урну для пожертвований своими руками

    ,
  4. геркон газель на бардачок,
  5. крышка бордачка газель своими руками,
  6. освещение перчаточного ящика дастер
