    "Ну вот, опять началось..." - скажет кто-нибудь :) А я отвечу - все, что делаю - делаю исключительно с практической точки зрения. Вот как было сегодня вечером:

    Сел телефон к вечеру. Видимо много разговаривал. Еду по ночному городу, думаю: "надо подзарядить". Не останавливаясь открыл правой рукой подсвеченный ранее бардачок :) - там светло, зарядка видна сразу :) Достал ее и понял, что нифига не видно, куда втыкать. В принципе, помог подсвеченный ранее футляр очков в качестве подсветки центральной консоли, но неудовлетворенность осталась :)

    Соответственно, приехав домой не долго думая сделал подсветку прикуривателя и второй розетки, чего и вам желаю :)

    Два замечания для тех, кто в танке:
    1. У вас уже может быть штатная подсветка прикуривателя! Место там под лампочку явно имеется, поэтому прежде чем делать - сходите в машину, посмотрите еще раз внимательно, может все уже сделано за вас :)
    2. Сделав описанное ниже вы однозначно лишаетесь гарантии на прикуриватель! :) Поэтому взесьте все плюсы и минусы этого мероприятия заранее. :)

    Так, постебались, теперь к делу!

    Сегодня нам даже не потребуется отвертка и изолента! В принципе, изолента нужна, но я воспользовался повторно кусочком оригинальной японской, которая была уже намотана на разъеме прикуривателя.
    Нужно взять:
    - один красный светодиод большой, 8мм диаметром, яркий. Угол рассеивания лучше брать пошире, но у меня под рукой оказался только узконаправленный, поэтому пришлос еще добавить пластинку-отражатель для более равномерной заливки светом;
    - один красный светодиод 5мм, угол 120-180 градусов, не очень яркий;
    - два резистора 430 ом 0.25 Вт или больше;
    - мааленький проводочек :);
    - паяльник и паяльные принадлежности;
    - паяльную кислоту или флюс для пайки железа;
    - горячий клеящий пистолет для крепежа.

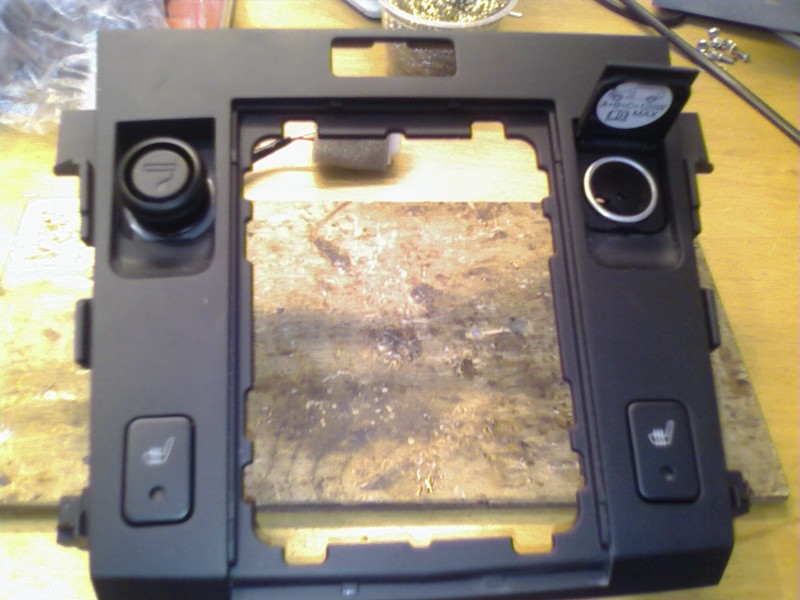

    1. Снимаем панель с прикуривателями. Для этого отщелкиваем боковые вертикальные серебристые обечайки центральной консоли (пора уже научиться их руками отщелкивать :) ), отщелкиваем вверх эту панель с прикуривателями, аккуратно (хрупкая пластмасса, можно сломать защелки) отщелкиваем серебристую рамку с чехлом ручки скоростей (это я для механики описываю, для АТ возможно будет еще что-нибудь там), снимаем эту панель:

    [​IMG]

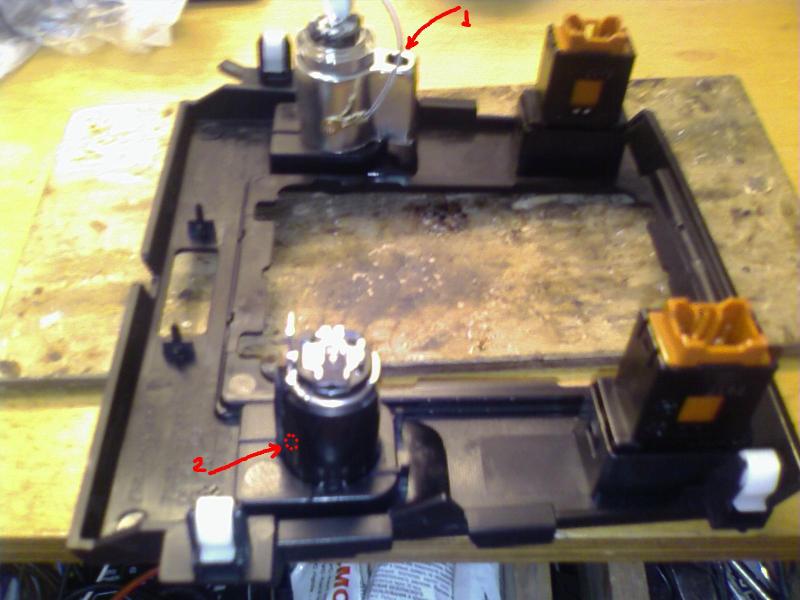

    2. В прикуривателе предусмотрена светящаяся окантовка и отверстие(1) под лампочку ее подсветки диаметром 8 мм, туда отлично входит 8мм светодиод, как влитой. Вторая розетка к сожалению цельнометаллическая, без подсветки, но там есть чудненькое отверстие сбоку в металле (приблизительно показано (2)) диаметром 4-4.5 мм, через которое и будет светить второй светодиод:

    [​IMG]

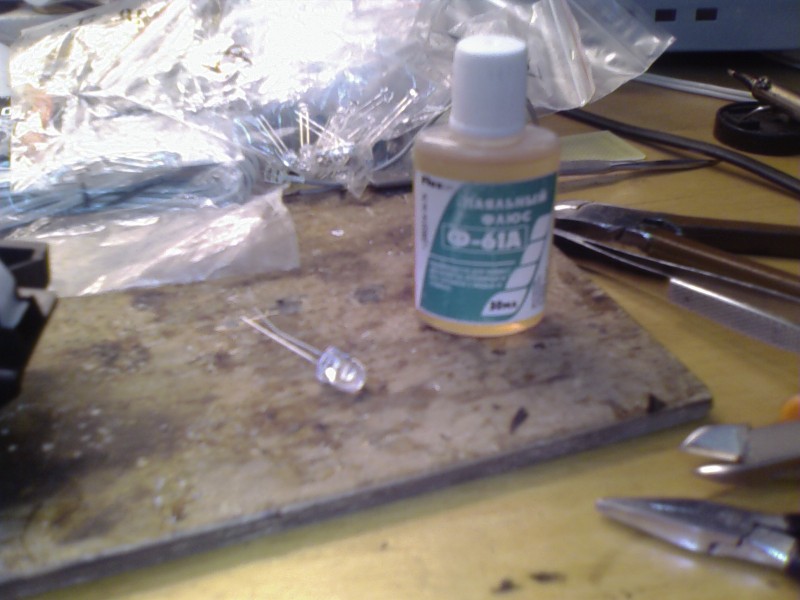

    3. Поскольку у меня был остронаправленный светодиод, а луч сета надо повернуть на окантовку, я вставил внутрь отверстия небольшое зеркало из полоски упругой тонкой стали полированной (уж не помню, от чего такой кусочек нашелся). Отрезал нужной длины и упруго вставил внутрь отверстия (в принципе, можно обойтись без этой детали, а например зашкурить светодиод для равномерного рассеивания):

    [​IMG]

    [​IMG]

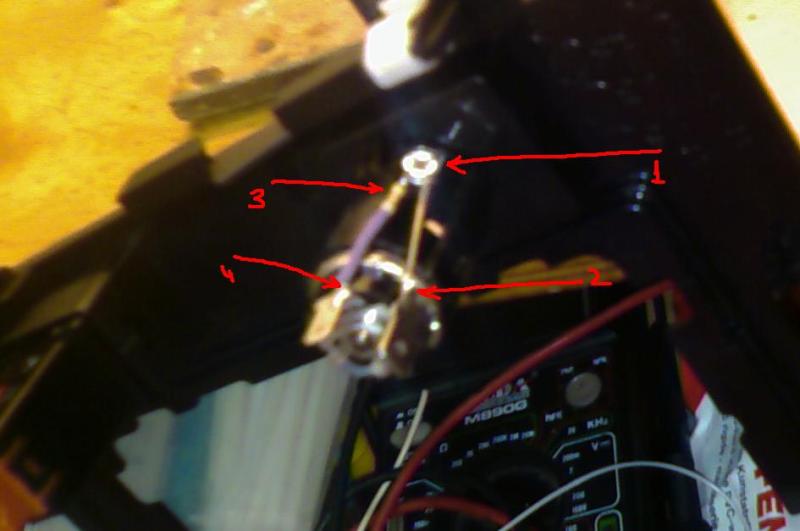

    4. С помощью паяльной кислоты припаиваем минусовую ножку(1) светодиода(2) прямо к корпусу прикуривателя, как можно ближе к отверстию. Светодиод на ней и будет держаться. Резистор (3) припаиваем к плюсовой ножке (я на всякий случай надел кембрик-термоусадку) и через маленький проводок (4) припаиваем к основному красному проводу прикуривателя (счистить чуть-чуть изоляции). Изолируем его же изолентой.

    [​IMG]

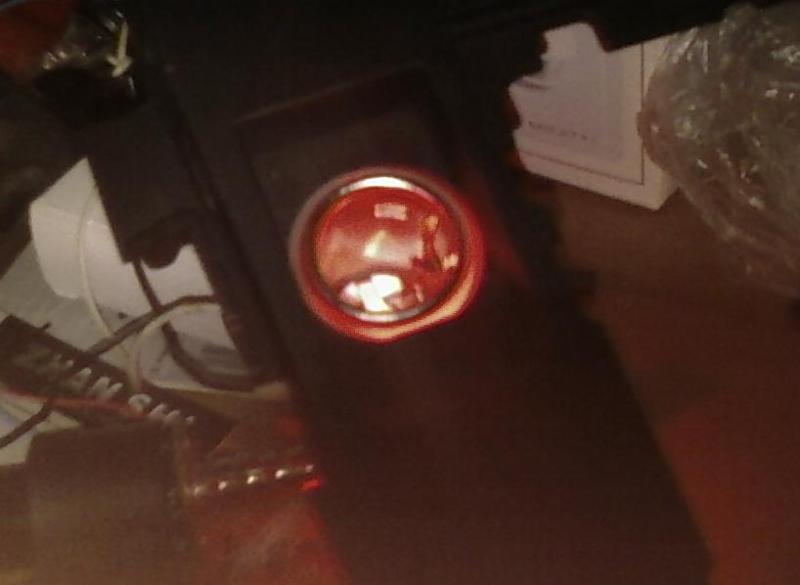

    5. Проверяем на свету:

    [​IMG]

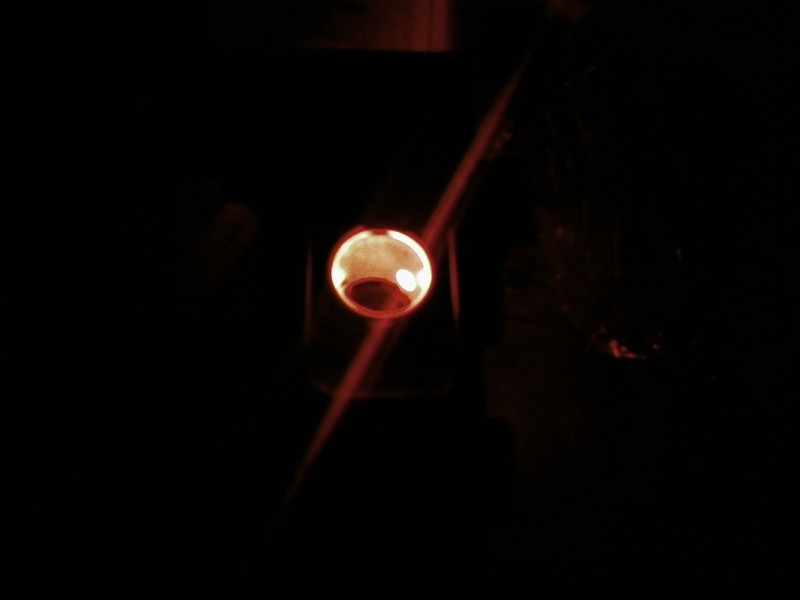

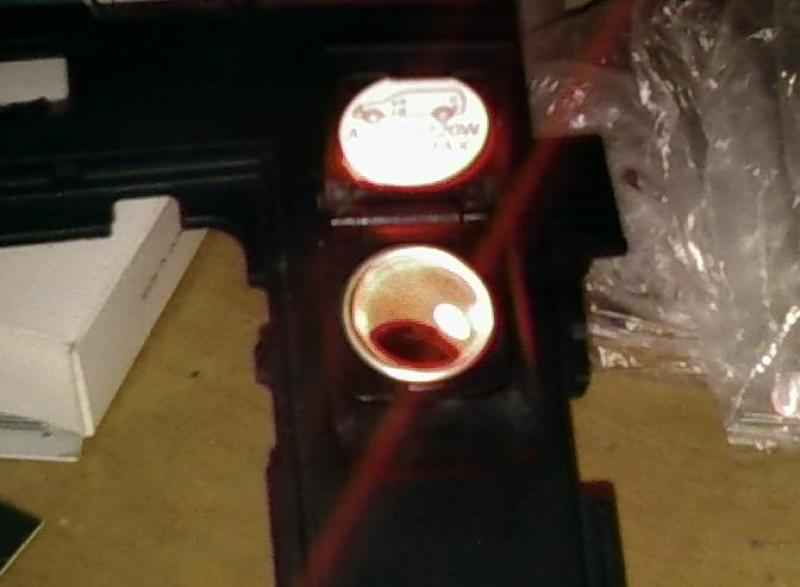

    6. Проверяем в темноте:
    [​IMG]

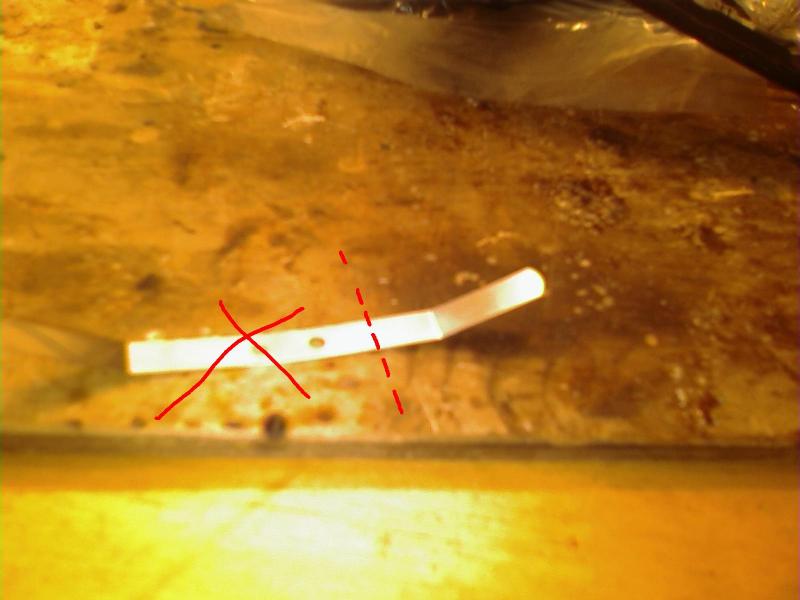

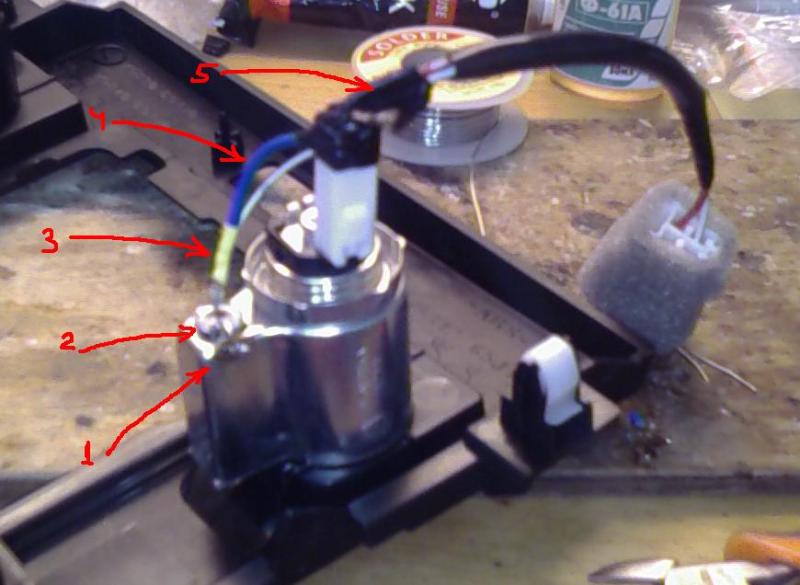

    7. Приступаем ко второй розетке. Горячим паяльником тупо проплавляем дырочку в пластмассе напротив отверстия. Паяльник сам в него попадет. Чуть-чуть вставляем светодиод(1) (чтобы не мешал зарядкам). Минусовую ножку паяем прямо на край лепестка(2) контакта массы с помощью флюса. Плюсовую ножку через резистор(3) на край плюсового лепестка(4). Надо использовать трубочку-изолятор в этом месте, чтобы не задеть массу.
    Гоячим пистолетом укрепляем конструкцию.

    [​IMG]

    9. Проверяем на свету:
    [​IMG]

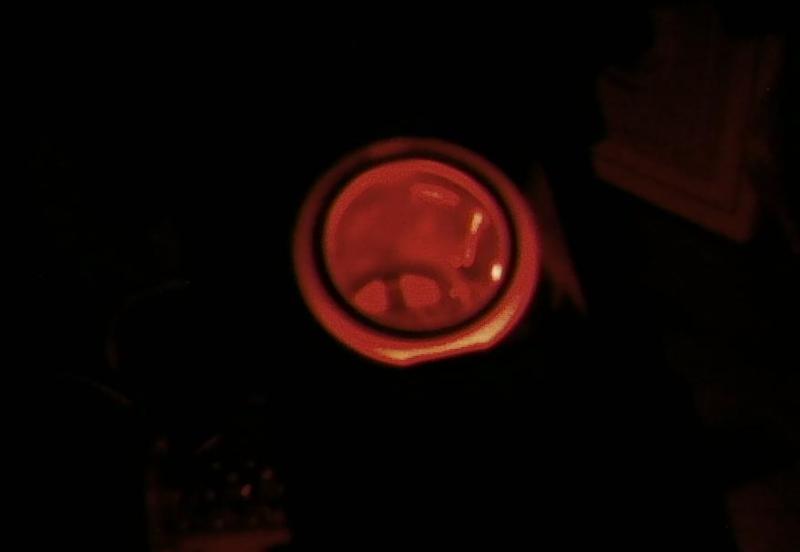

    10. Проверяем в темноте:
    [​IMG]

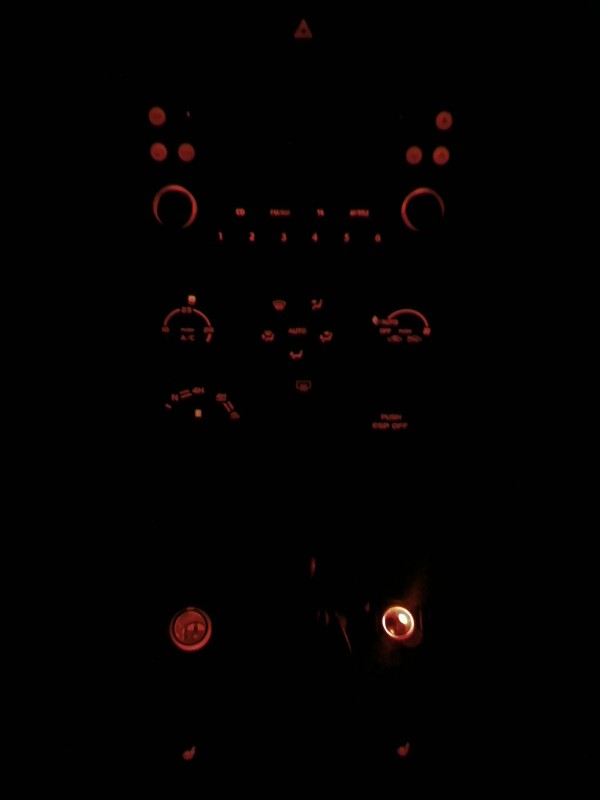

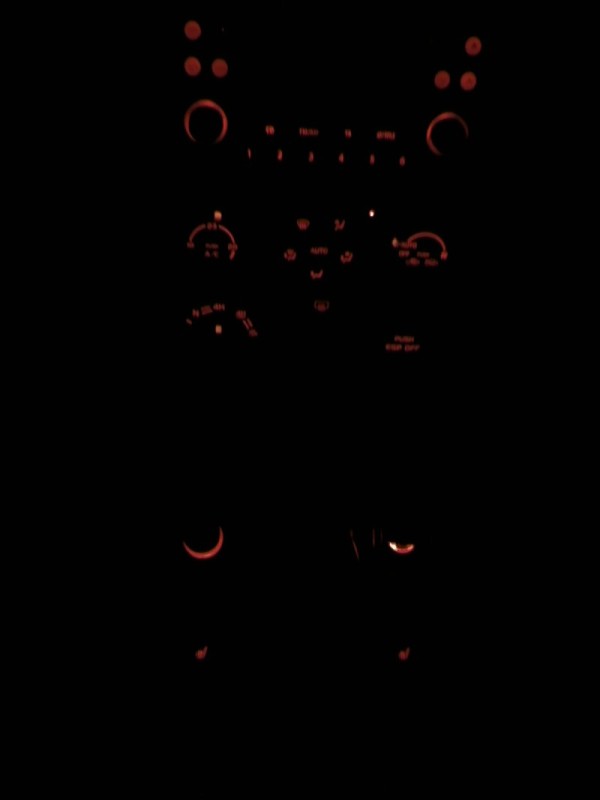

    11. Собираем все назад и смотрим, как выглядит в полевых условиях:
    [​IMG]

    [​IMG]

    Вот, в принципе, и все :)
    Хочу заметить, что эти подсветки включаются по АСС, когда подается питание на розетки, а не на подсвтку...

  2. Загрузка...

    Похожие темы - Делаем подсветку прикуривателя
    1. DVK
      Ответов:
      2
      Просмотров:
      6.128
    2. DVK
      Ответов:
      4
      Просмотров:
      9.911
    3. DVK
      Ответов:
      38
      Просмотров:
      60.249
    4. DVK
      Ответов:
      44
      Просмотров:
      23.669
    5. DVK
      Ответов:
      47
      Просмотров:
      15.127
    6. DVK
      Ответов:
      61
      Просмотров:
      54.416

  3. HangOver
    Оффлайн

    HangOver

    Регистрация:
    5 апр 2007
    Сообщения:
    117
    Баллы:
    0
    Адрес:
    Балашиха
    Интересно а почему + питание светодиода не завести на подсветку кнопки подогрева сидений ведь тогда все будет загораться при включении габаритов?? Или это предполагало "непреодолимые трудности"??:D :D Там вроде все рядом...

  4. ProximuS
    Оффлайн

    ProximuS

    Регистрация:
    24 сен 2007
    Сообщения:
    48
    Баллы:
    0
    Адрес:
    Москва
    Первоначально не было подсветки прикуривателя?
    А на автомате разве не подсвечиваются буквы?

  5. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Рядом, да не совсем... Мы ж идем по принципу "все должно быть по уму и на разъемах" :)
    Рядом подсвечены подогревы сидений, но их разьемы остались там, в машине :) Ковырять переключатель - ну совсем не хочется ради этой подсветки, да и в 20 мин не уложимся :)
    Ставить еще один свой разьем на подсветку - тоже жирно будет. А так - и аккуратно получилось и полное отсутствие проводов и даже маленький бонус: не возникает теперь вопросов, есть сейчас 12в на розетке или нет :)

    Ну, у меня наверное не самая топовая комплектация :) А ао поводу ручки - я ж пишу, что механика. На АТ может быть по-другому немного.

  6. Ушелец
    Оффлайн

    Ушелец

    Регистрация:
    24 июн 2006
    Сообщения:
    4.079
    Баллы:
    0
    Адрес:
    МО г. Мытищи
    Так значит у прикуривателя есть место под подсветку. Прекрасно - ничего городить не надо патрон с лампочкой на разборке подберем.

  7. Oleg SPb
    Оффлайн

    Oleg SPb

    Регистрация:
    18 июл 2006
    Сообщения:
    598
    Баллы:
    291
    Адрес:
    S.Peterburg
    Подобрали лампочку, порекомендуете от какой машинки? ;)

  8. Oleg SPb
    Оффлайн

    Oleg SPb

    Регистрация:
    18 июл 2006
    Сообщения:
    598
    Баллы:
    291
    Адрес:
    S.Peterburg
    Вопрос к DVK, близкий к теме. Под кожухом, в районе пыльника рукоятки переключения передач есть «кусок» белого материала, похожего на «синтепон»? Слетел пыльник, и от туда вылезло такой белый ком.

  9. Evgeny200
    Оффлайн

    Evgeny200

    Регистрация:
    8 янв 2007
    Сообщения:
    89
    Баллы:
    0
    Адрес:
    Ukraine
    На самой коробке подсветки нет. А зачем она нужна? Положении ручки отображается на информационной панели.

  10. -=ASF=-
    Оффлайн

    -=ASF=-

    Регистрация:
    20 июн 2006
    Сообщения:
    114
    Баллы:
    0
    Адрес:
    Москва
    На самой коробке "подсветки есть!"
    ;)

  11. DVK
    Оффлайн

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Баллы:
    206
    Адрес:
    Donetsk
    Не пойму, зачем нужна лампочка, если светодиод идеально подходит и по цветовой гамме и по размеру?

  12. Oleg SPb
    Оффлайн

    Oleg SPb

    Регистрация:
    18 июл 2006
    Сообщения:
    598
    Баллы:
    291
    Адрес:
    S.Peterburg
    Просто потому, что лампочка, некоторое «стандартное» изделие, имеет электрический переходник для подключения к бортовой сети. )) Не потому, что паять не умею, не как не собраться это сделать. )) Как на счет «белого» материала в пыльнике, у Вас есть такое?

  13. Kent8
    Оффлайн

    Kent8

    Регистрация:
    20 сен 2006
    Сообщения:
    235
    Баллы:
    0
    Адрес:
    Ростов-на-Дону
    и меня светится коробка!

  14. Bakero
    Оффлайн

    Bakero

    Регистрация:
    16 сен 2010
    Сообщения:
    11
    Баллы:
    7
    Адрес:
    Ставрополь
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

    Подниму старую тему. Питание на подсветку прикуривателя можно взять с разъема, который идет на прикуриватель. На разъем приходит четыре провода: белый, черный, зелено-белый и зелено-желтый, а на ответной части разъема, которая собственно подключается к прикуривателю только два - белый (масса) и черный (плюс), так вот - зеленые провода это и есть питание на подсветку прикуривателя (которой у нас нет). Зелено-желтый провод - плюс, причем питание на него подается только после включения габаритов, зелено-белый соответственно масса. Такое подключение подсветки прикуривателя, на мой взгляд, логичнее:thumbsup:

    9 пользователям это понравилось.
  15. semco
    Оффлайн

    semco

    Регистрация:
    14 ноя 2007
    Сообщения:
    3.903
    Баллы:
    368
    Адрес:
    столица Северо Американского Союза
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

    вот это да:thumbsup:Зимой можно будет заняться тюнингом салонаБраво! Ай

  16. Glovych
    Оффлайн

    Glovych

    Регистрация:
    11 окт 2010
    Сообщения:
    407
    Баллы:
    106
    Адрес:
    Санкт-Петербург
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

    Автор мессаджа давно сюда не заходил, но может кто делал? Не совсем понятно - провода которые идут на подсветку с разъемом, или нужно резать и припаивать к лампочке?

  17. Overawe1979
    Оффлайн

    Overawe1979

    Регистрация:
    18 ноя 2010
    Сообщения:
    882
    Баллы:
    0
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

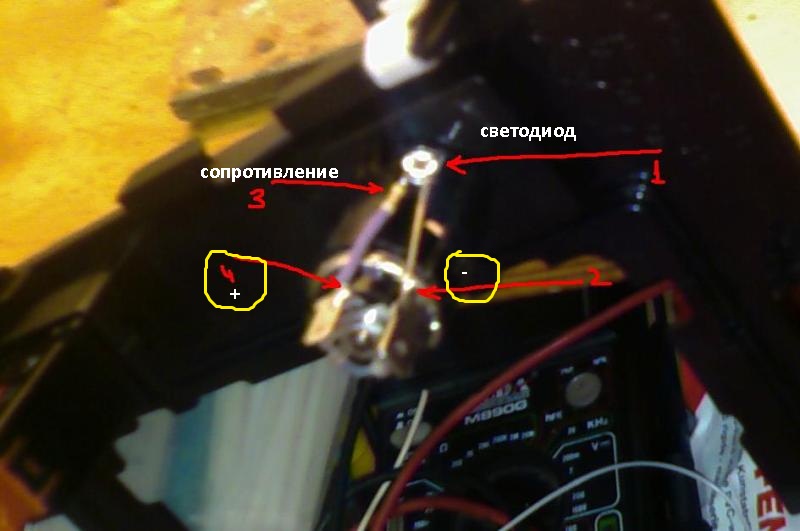

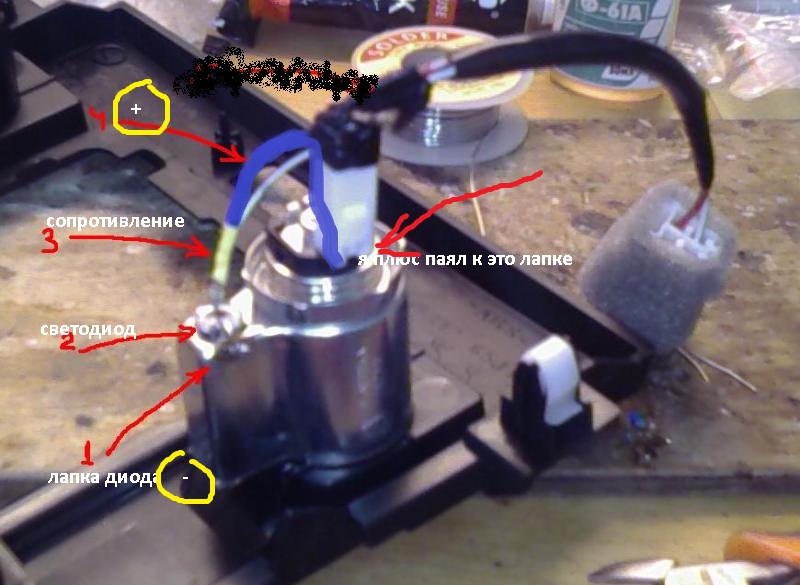

    К плюсу на диоде припаять сопротивление...
    Минус на корпус
    А плюс взборе (с сопртивлением) к ножке на прикуриватель
    На фото все понятно


    Вложения:

    • 5.jpg
    • 8.jpg
  18. Glovych
    Оффлайн

    Glovych

    Регистрация:
    11 окт 2010
    Сообщения:
    407
    Баллы:
    106
    Адрес:
    Санкт-Петербург
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

    Дело в том что я с паяльником даже не на "вы", а на "... твою мать". :(
    Поэтому светодиоды отпадают. Я рассматриваю вариант если в штатное место вставить лампочку с патроном, а от него присоединиться к разъему из 13 поста.

  19. Overawe1979
    Оффлайн

    Overawe1979

    Регистрация:
    18 ноя 2010
    Сообщения:
    882
    Баллы:
    0
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

    Подскажу все пошагово...там все просто как высморкатся

    Добавлено через 1 минуту
    Нету там штатных разьемов

    Добавлено через 1 минуту
    Берите диоды,сопротивления ,паяльник и в скаип...
    обьясню в прямом эфире

  20. Glovych
    Оффлайн

    Glovych

    Регистрация:
    11 окт 2010
    Сообщения:
    407
    Баллы:
    106
    Адрес:
    Санкт-Петербург
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

    Сейчас не поленился, сходил посмотрел. Действительно прогнал товарищ Bakero - нет там 4 проводов, 2 приходит, два выходит, если только запитываться с разъема который до него, но тоже без рукоприкладства не обойтись.
    Попробую со светодиодом поколдовать на выходных, мож получиться...

    Добавлено через 1 минуту
    Да уж куда подробней, тут и так все разжевано. Проблема в руках!;)

    Добавлено через 9 минут
    А если туда ножку диода припаять, как разъем оденется?

  21. Glovych
    Оффлайн

    Glovych

    Регистрация:
    11 окт 2010
    Сообщения:
    407
    Баллы:
    106
    Адрес:
    Санкт-Петербург
  22. Overawe1979
    Оффлайн

    Overawe1979

    Регистрация:
    18 ноя 2010
    Сообщения:
    882
    Баллы:
    0
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

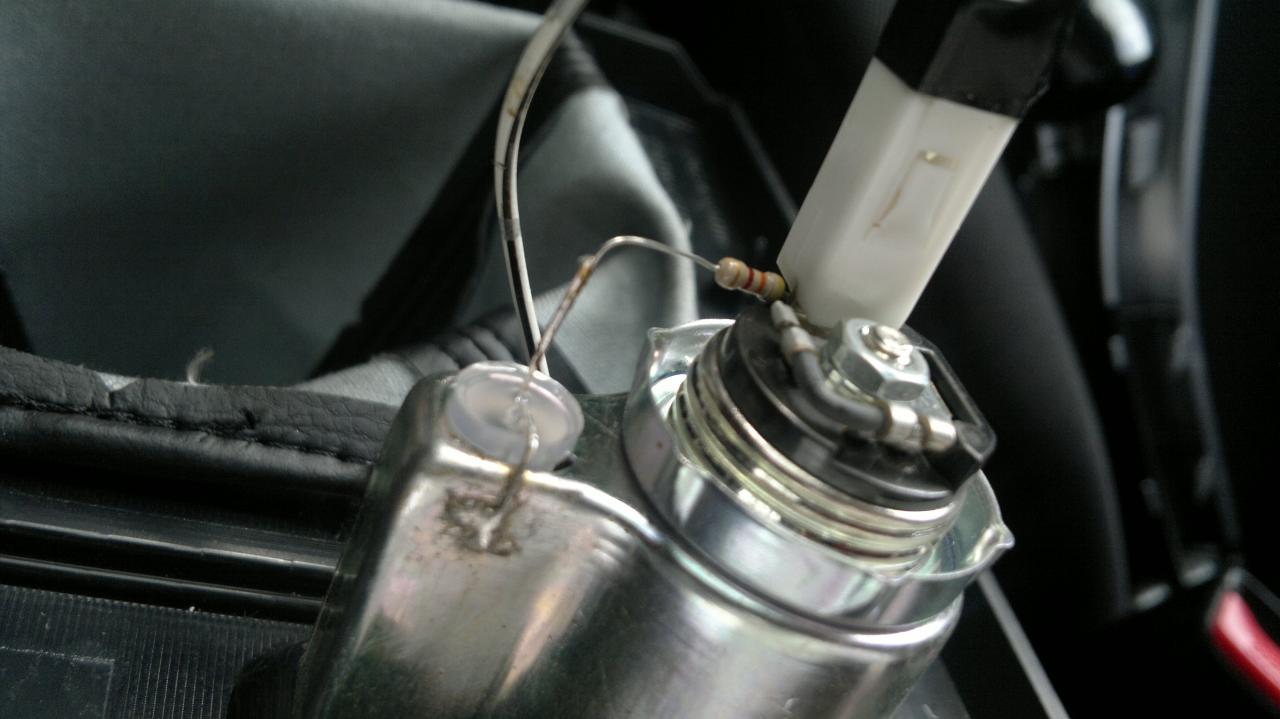

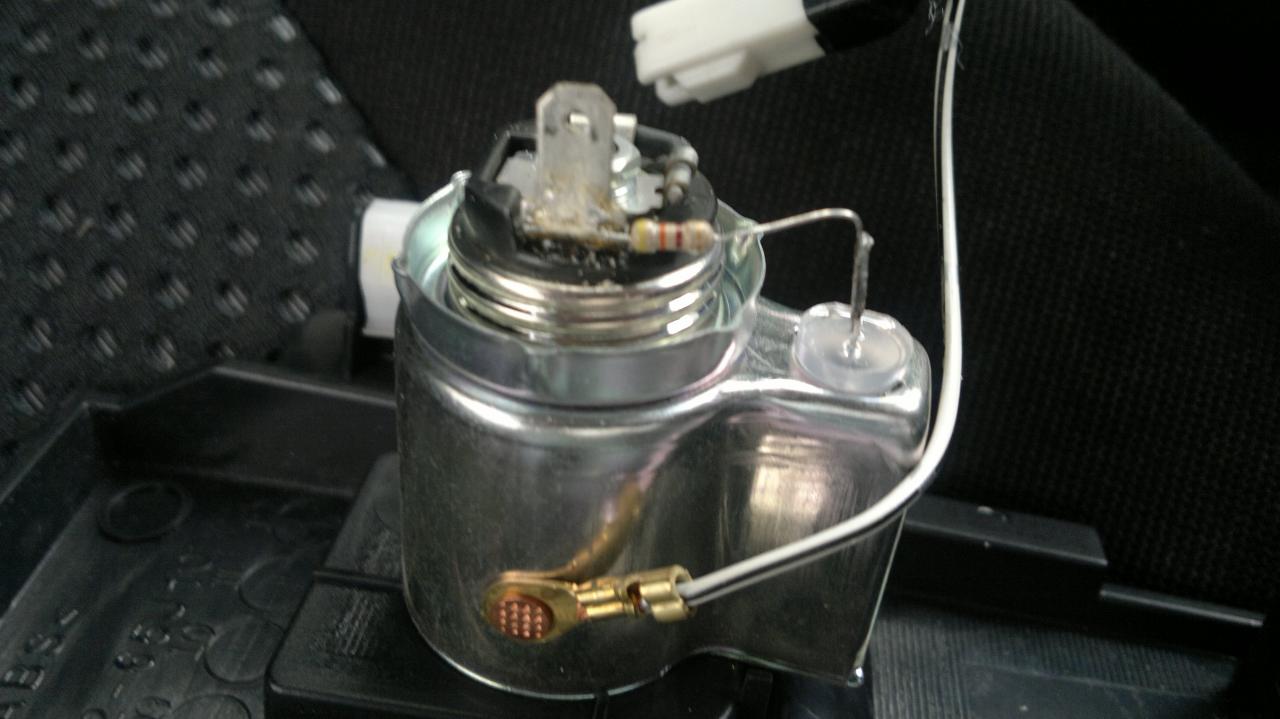

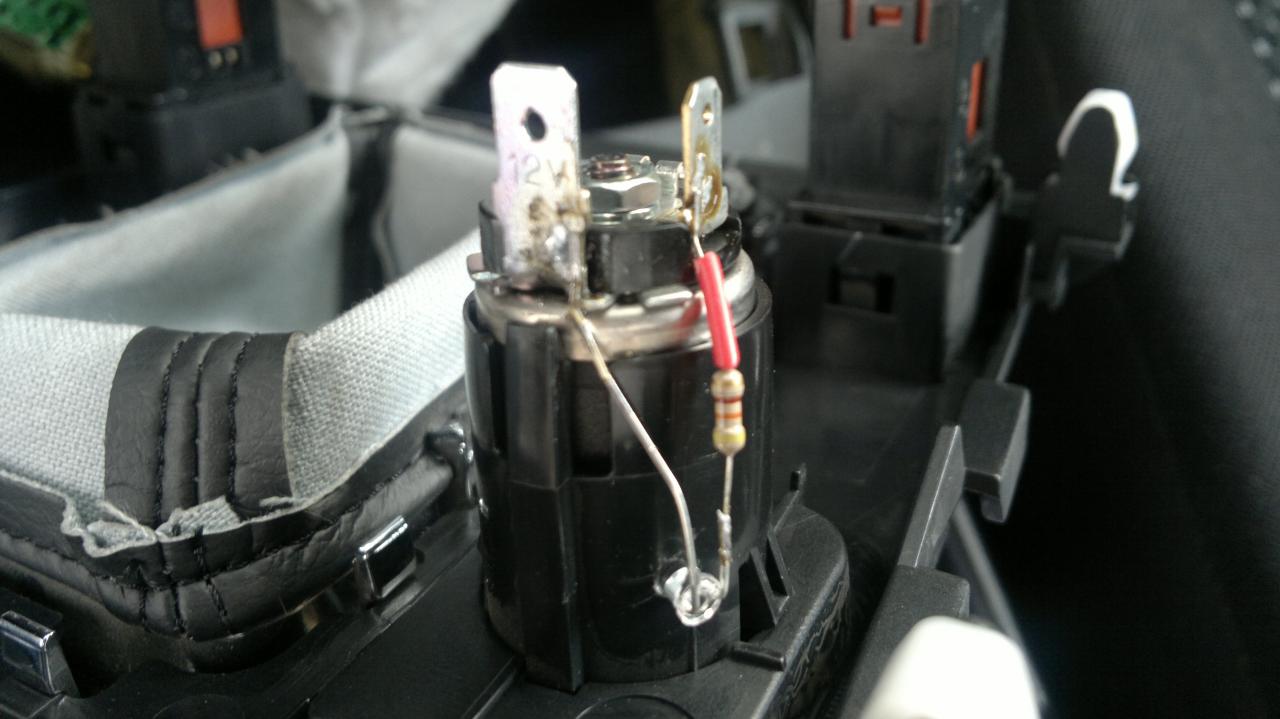

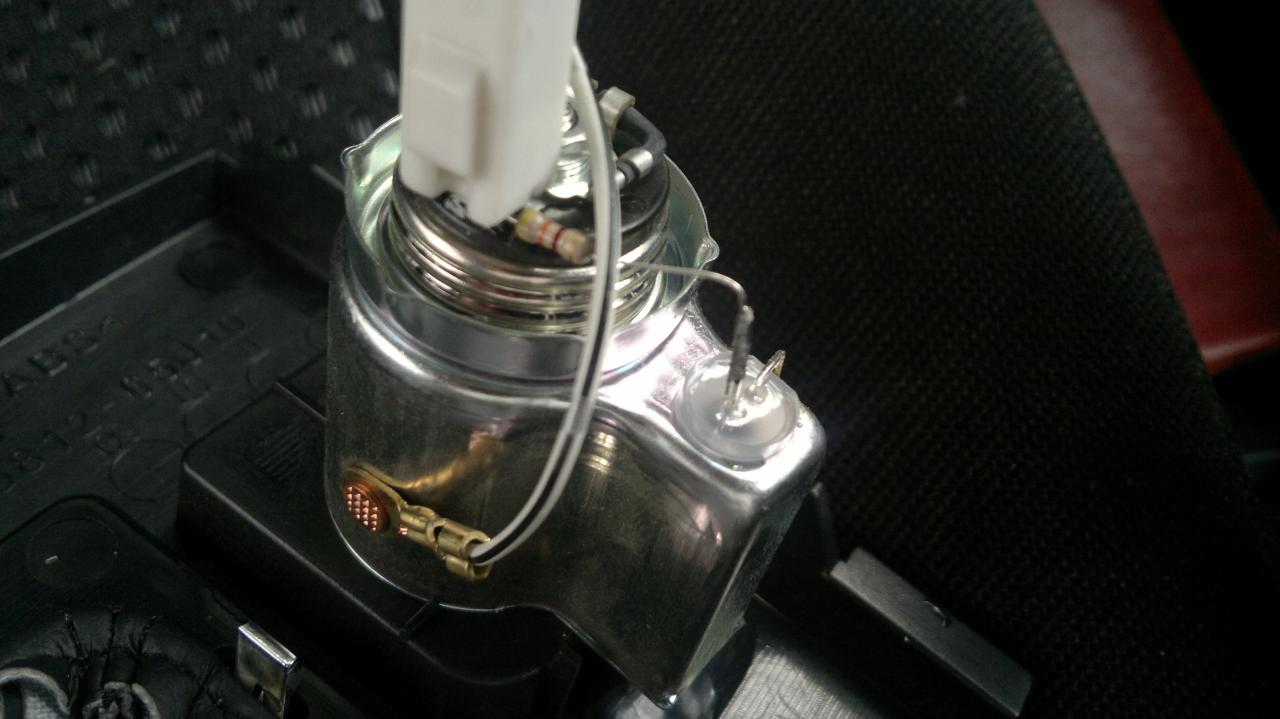

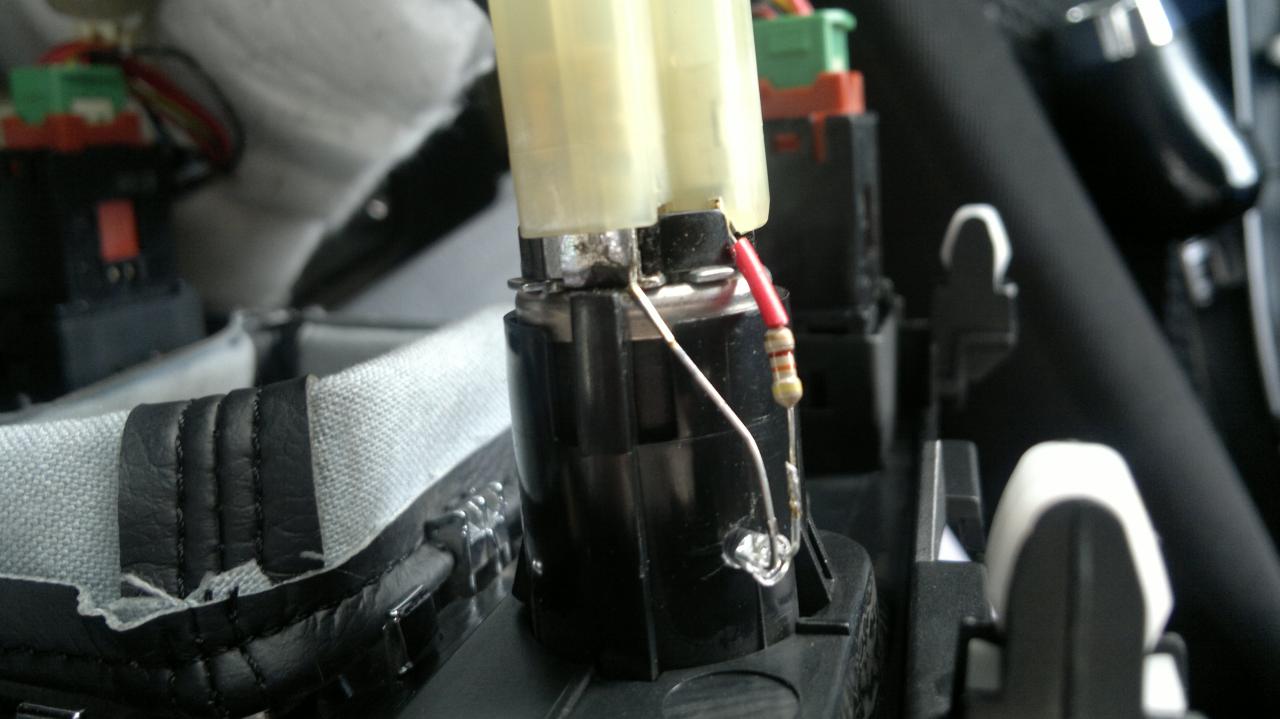

    Все таки заставили вы меня машину разобрать...


    Вложения:

    • 2012-10-25-418.jpg
    • 2012-10-25-420.jpg
    • 2012-10-25-421.jpg
    • 2012-10-25-422.jpg
    • 2012-10-25-423.jpg
    2 пользователям это понравилось.
  23. Glovych
    Оффлайн

    Glovych

    Регистрация:
    11 окт 2010
    Сообщения:
    407
    Баллы:
    106
    Адрес:
    Санкт-Петербург
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

    :thumbsup:
    Теперь все понятно! А если есть со встроенным сопротивлением, зачем паять самому?

  24. Overawe1979
    Оффлайн

    Overawe1979

    Регистрация:
    18 ноя 2010
    Сообщения:
    882
    Баллы:
    0
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

    Ненадежные они как мне кажется...

  25. Glovych
    Оффлайн

    Glovych

    Регистрация:
    11 окт 2010
    Сообщения:
    407
    Баллы:
    106
    Адрес:
    Санкт-Петербург
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

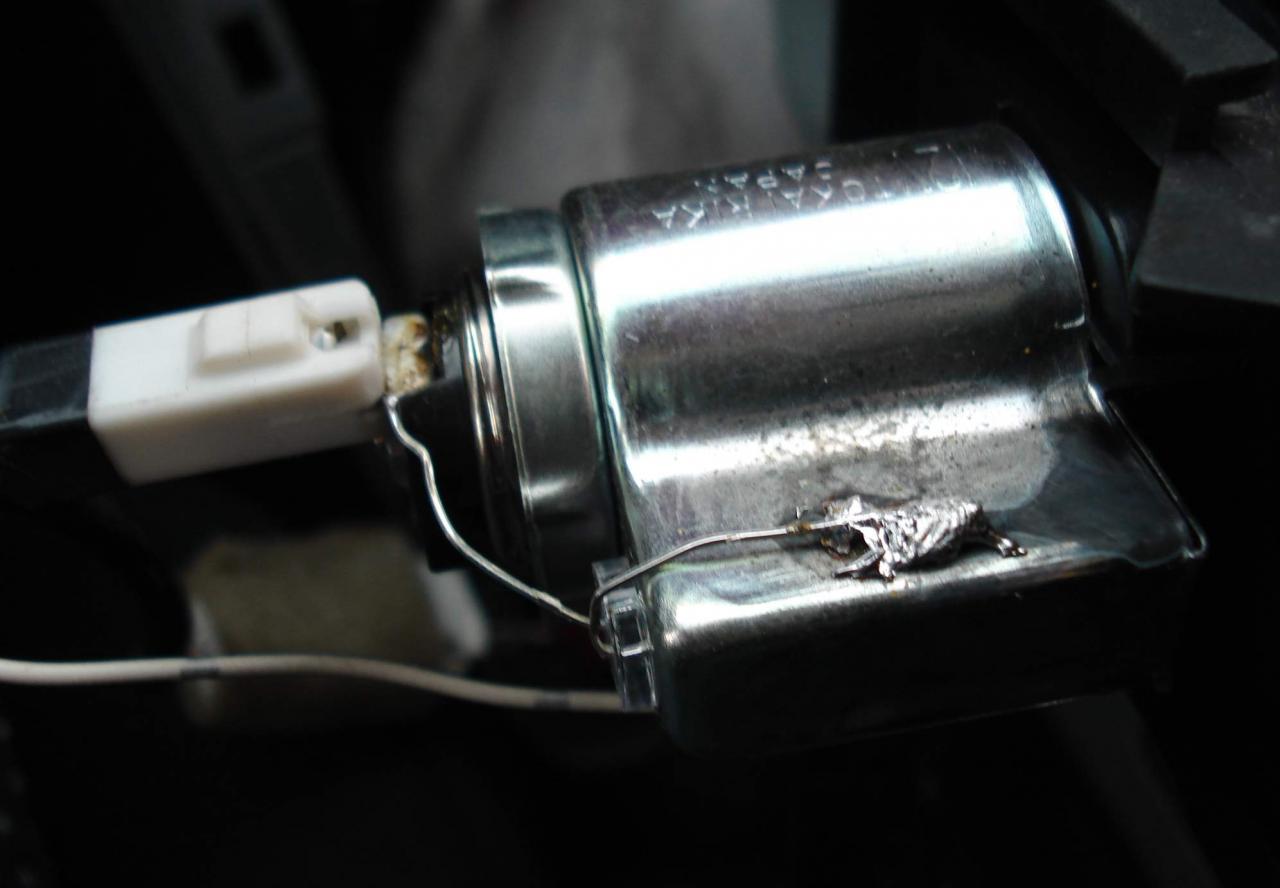

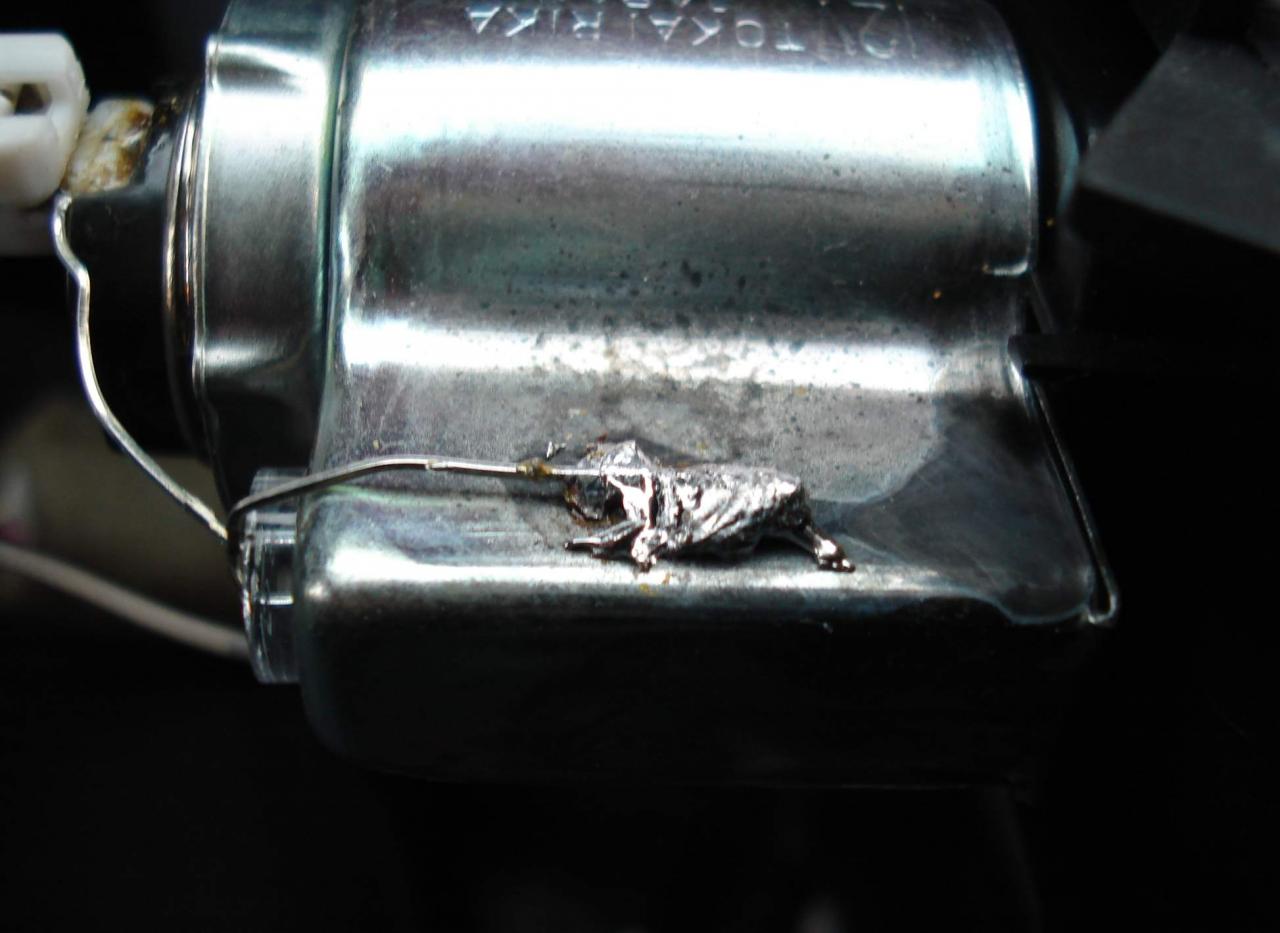

    Смастрячил подсветку с диодом! Первый блин комом: к корпусу ножка припаялась, а к клемме никак не получилось... Но выход был найден! Ножку выгнул вдоль клеммы , и надел разъем на них вместе. Входит туго, думаю контакт хороший.
    Колечко светиться не равномерно, но корячить отражатель как у автора - это фанатизм ( в хорошем смысле этого слова :) ).
    И когда зажигание выключаешь гаснет прикольно, как глаз Терминатора в последних кадрах одноименного фильма. :D


    Вложения:

    • DSC00965.jpg
    • DSC00968.jpg
  26. Overawe1979
    Оффлайн

    Overawe1979

    Регистрация:
    18 ноя 2010
    Сообщения:
    882
    Баллы:
    0
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

    Ножку ножиком или шкуркой зачистить от покрытия и хорошо прогреть,она толстая и в отличии от провода долго нагревается
    Незнал про плавное затухание,проверю...

    Добавлено через 2 минуты
    Судя по пайке к корпусу тоже не припаялась а прилипла...
    Зачистить и прогреть...

    1 человеку нравится это.
  27. HEAD
    Оффлайн

    HEAD

    Регистрация:
    17 окт 2009
    Сообщения:
    512
    Баллы:
    301
    Адрес:
    Москва ЦАО
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

    спасибо за темку, на днях тоже заморочился подсветкой прикуривателя, розетки и подстаканниов)

  28. D-r NO
    Оффлайн

    D-r NO

    Регистрация:
    9 июл 2007
    Сообщения:
    673
    Баллы:
    301
    Адрес:
    Мocква
    Ответ: Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

    В прикуриватель патроны от приборок и светодиодные лампочки подходят, кстати. У меня от паджеры патроны валялись - отлично подошли. Лампочка 20 рублей на рынке - уже красная)

  29. saenko
    Оффлайн

    saenko

    Регистрация:
    26 ноя 2012
    Сообщения:
    1.118
    Баллы:
    293
    Адрес:
    Владивосток
    Прочитал тему. Купил сегодня два светодиода.

    Хотел уже было сделать подсветку, но вспомнил, что резисторы не купил.

    Возникло много вопросов, потому что с электротехникой я даже не на вы, а на ... твою мать.

    Не ясно мне следующее:

    1. Почему паять резистор надо именно на "+"?

    Указано, что надо резистор 430 ОМ и 0.25 Вт или больше.


    2. Можно больше по Омам или по ваттам?
    3. На сколько больше можно?

    :stop: ... А зачем вообще резистор нужен?

  30. MarkKA
    Оффлайн

    MarkKA

    Регистрация:
    9 июл 2012
    Сообщения:
    317
    Баллы:
    122
    Адрес:
    Ульяновск
    В общем-то все равно... Но так принято :)

    Светодиоды расчитанны на определенный ток.
    Резистор - токоограничивающий элемент.
    Если светодиоду нужно 20мА (например), то по закону Ома R=U/I
    Т.е. R=14/0,02=700Ом.
    Как известно, лучше перебдеть... Т.е. поставить немного побольше сопротивление.
    Так-же и мощность. Меньше нельзя. Больше - пожалуйста (лишь-бы габариты позаоляли, но зачем?)
    W=U*I 14*0,02=0,28 Вт минимум.

    P.S. Если что напутал - это все пиво виновато. Оно первое начало, я защищался :)

    saenko нравится это.
  31. калян42
    Оффлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.126
    Баллы:
    309
    Адрес:
    Прокопьевск
    нормально всё, указано 430 Ом. тоже правильно, разные марки светиков потребляют разный ток , и при расчётах надо учитывать именно 14 вольт , а не 12
