    Литература по ремонту

    Вообще есть издание по джимни?Если да то где взять.И вообще много специфического инструмента для ремонта нужно,типа ступичного ключа.

  2. Загрузка...


  3. Zook
    Оффлайн

    Zook Модератор

    Регистрация:
    6 фев 2006
    Сообщения:
    3.010
    Баллы:
    347
    Адрес:
    Москва-Сокольники
    Re: Литература по ремонту

    Есть руководство по ремонту и обслуживанию, правда на английском, но там практически одни картинки - все понятно. Для скачивания - Жми сюда! Весит архив 50 мегов.

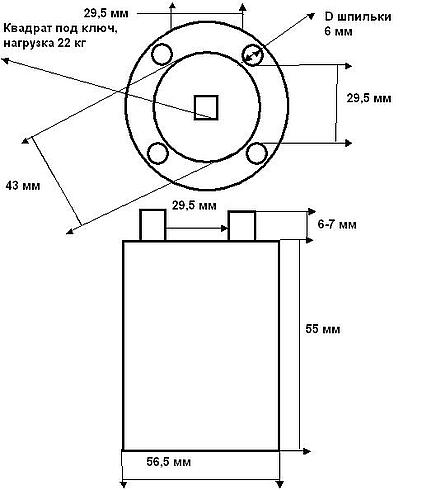

    А это чертеж ступичного ключа:
    [​IMG]

    Егор, совет на будущее, если возникает вопрос - пройдись поиском по разделу - 99%, что на него уже отвечали!

    3 пользователям это понравилось.
  4. егор
    Оффлайн

    егор

    Регистрация:
    13 дек 2006
    Сообщения:
    1.949
    Баллы:
    285
    Адрес:
    москва
    Re: Литература по ремонту

    [​IMG]

  5. егор
    Оффлайн

    егор

    Регистрация:
    13 дек 2006
    Сообщения:
    1.949
    Баллы:
    285
    Адрес:
    москва
    Re: Литература по ремонту

    Как отсылать фотографии????

  6. Zook
    Оффлайн

    Zook Модератор

    Регистрация:
    6 фев 2006
    Сообщения:
    3.010
    Баллы:
    347
    Адрес:
    Москва-Сокольники
    Re: Литература по ремонту

    Фотки надо сначала выложить на фото-серверах типа photofile.ru, streem.ru или аналогичных. Затем нажать на кнопочку с 2мя горами на желтом фоне вбить в появившееся окошко ссылку на фотку. Все достаточно просто.

  7. егор
    Оффлайн

    егор

    Регистрация:
    13 дек 2006
    Сообщения:
    1.949
    Баллы:
    285
    Адрес:
    москва
    Re: Литература по ремонту

    ок! Спасибо все понял

  8. егор
    Оффлайн

    егор

    Регистрация:
    13 дек 2006
    Сообщения:
    1.949
    Баллы:
    285
    Адрес:
    москва
    Re: Литература по ремонту

    фото могу домой привезти потому, что разместить ее геморой некислый.
    за крестовину спасибо.

  9. Ozzy_rus
    Оффлайн

    Ozzy_rus

    Регистрация:
    24 апр 2006
    Сообщения:
    633
    Баллы:
    251
    Адрес:
    Тверь
    Re: Литература по ремонту

    А это чертеж ступичного ключа:



    Вот ты сам пробовал ПО ЭТОМУ ЧЕРТЕЖУ делать ключ? Выкладываешь чертежик, так хоть приведи его в соответствие с требованиями ЕСКД и нормального производства. На недоуменные вопросы сразу скажу - для изготовления/установки стержней откручивания гаек надо указывать диаметр окружности, на которой размещены центры стержней, и ее центр.

    Именно такой чертеж мне прислал в свое время Илья, и для передачи его в производство пришлось все перечертить, ибо засмеяли меня, сказав, что в свое время в институт я зря ходил.

  10. Zook
    Оффлайн

    Zook Модератор

    Регистрация:
    6 фев 2006
    Сообщения:
    3.010
    Баллы:
    347
    Адрес:
    Москва-Сокольники
    Re: Литература по ремонту

    Нет, не пробовал. А если у тебя есть правильно начерченный чертеж, то взял бы и выложил .... Если припрет то радиус окружности штырей померить несложно.

  11. Chit-a
    Оффлайн

    Chit-a

    Регистрация:
    6 фев 2006
    Сообщения:
    1.227
    Баллы:
    243
    Адрес:
    Киев
    Re: Литература по ремонту

    Вообще-то этот чертеж делал я. Чертежником уже лет 15 не работаю. И чертеж не идеален. Но именно его отдал дяде "Васе" и он мне без вопросов через два дня сделал ключ, которым пользуюсь регулярно. И размеры тютелька в тютельку, после этого был еще раз у официалов и специально сравнивал свой самопал с ОЕ . Полностью одинаковы. Только на Ое 4-е штырька вроде как литые, а дядя "Вася" чего-то-там высверливал.

  12. Ozzy_rus
    Оффлайн

    Ozzy_rus

    Регистрация:
    24 апр 2006
    Сообщения:
    633
    Баллы:
    251
    Адрес:
    Тверь
    Re: Литература по ремонту

    Мне тоже сделали сверленую основу, в виде трубы, и 4 подкаленые вставки, чтоб их можно было вышибать и менять при поломке. Ключ этот пользует Илья, все вроде подошло. Да, померять можно, так и сделал, в Кореле занимаясь построениями. А твой дядя Вася был не ленив, раз переделал за тебя построения. Мои эксерсизы никто не перечерчивает, или возвращают, или передают в производство.

  13. ilya@джимник
    Оффлайн

    ilya@джимник

    Регистрация:
    6 фев 2006
    Сообщения:
    4.124
    Баллы:
    476
    Re: Литература по ремонту

    Толь, и все же будь другом, запости правильнй чертеж. Торжества Истины ради, и истории для %-)

  14. Chit-a
    Оффлайн

    Chit-a

    Регистрация:
    6 фев 2006
    Сообщения:
    1.227
    Баллы:
    243
    Адрес:
    Киев
    Re: Литература по ремонту

    дА , дествительно. Вывешивай побыстрее.

  15. Алексей 89
    Оффлайн

    Алексей 89

    Регистрация:
    31 мар 2006
    Сообщения:
    544
    Баллы:
    231
    Адрес:
    ЯНАО
    Re: Литература по ремонту

    Оззи, и хде чертёж???

    Я тут уже 2 месяца на глаз ключ делаю, уже весь подшипник замял, вбивая туда молотком ключ :))

    Шутка, на скорую руку думал открутить, не подошёл на глаз сделанный мною из головки болгаркой ключ, теперь надо по научному методу подойти :))

    Дафай чертёж!!!

  16. Demon
    Оффлайн

    Demon

    Регистрация:
    6 фев 2006
    Сообщения:
    49
    Баллы:
    48
    Адрес:
    Москва
    Re: Литература по ремонту

    Господа, надо срочно разобрать передний мост.
    Оддолжите ключ на несколько дней. Подъеду само-сабой-))) и т.д. Была у меня проблема...
    ---------------------------------------------------------------------------------

    Итак, ОГРОМНОЕ СПАСИБО Ilya@джимник!!!!!!!!!!!!!!!
    Илья, ты настоящий друг!
    Спас.

    ---------------------------------------------------------------------------------

    Господа!
    Сейчас заказали у одного из лучших слесарей сделать ступичные ключи.
    Откручиваться будет 32 ключом.

    Цена где-то рублей 500-600 за один спец-ключ получится.

    Я заказал 3 штуки. Мне один, остальные в сервис к друзьям.

    Если кому еще надо - обращайтесь. Лучше буквально на днях.

    И еще раз спасибо Илье!!!

  17. Snark712
    Оффлайн

    Snark712

    Регистрация:
    17 дек 2006
    Сообщения:
    560
    Баллы:
    231
    Адрес:
    POCTOB
    А бывает мануал на Джимник на русском....

    ...языке в электронном виде?

  18. ilya@джимник
    Оффлайн

    ilya@джимник

    Регистрация:
    6 фев 2006
    Сообщения:
    4.124
    Баллы:
    476
    Re: А бывает мануал на Джимник на русском....

    Пока нет, но все в ваших руках ;)

  19. Giraffe
    Оффлайн

    Giraffe

    Регистрация:
    31 май 2006
    Сообщения:
    146
    Баллы:
    0
    Адрес:
    Питер
    Re: А бывает мануал на Джимник на русском....

    хм. я почему то думал, что обладатели новых джимов имеют инструкции на русском. у нас же вроде нельзя сейчас продавать машины в том числе без паспорта(инструкции) на русском. поправьте меня если я не прав.

  20. spider
    Оффлайн

    spider

    Регистрация:
    9 авг 2006
    Сообщения:
    2.196
    Баллы:
    285
    Адрес:
    Санкт-Петербург
    Re: А бывает мануал на Джимник на русском....

    Ты прав, но вы о разных вещах говорите, речь идет не о эксплуатации, а о ремонте

  21. ilya@джимник
    Оффлайн

    ilya@джимник

    Регистрация:
    6 фев 2006
    Сообщения:
    4.124
    Баллы:
    476
    Re: А бывает мануал на Джимник на русском....

    Хм, я почему-то подумал, что речь идет о сервисном мануале...
    Остается понять, что на саом деле имел ввиду аффтар :)

  22. Snark712
    Оффлайн

    Snark712

    Регистрация:
    17 дек 2006
    Сообщения:
    560
    Баллы:
    231
    Адрес:
    POCTOB
    Re: А бывает мануал на Джимник на русском....

    и то и то.

    в принципе, я имею и файнридер, который влёгкую хавает пдфы и промпт, который переводит распознанное...
    тока вот править - многовато приходится...

    мож у кого есть желание поработать корректором? :)

  23. spider
    Оффлайн

    spider

    Регистрация:
    9 авг 2006
    Сообщения:
    2.196
    Баллы:
    285
    Адрес:
    Санкт-Петербург
    Re: А бывает мануал на Джимник на русском....

    Мануал по эксплуатации можно купить на русском у дилера
    Там ничего особо интересного нет

  24. Giraffe
    Оффлайн

    Giraffe

    Регистрация:
    31 май 2006
    Сообщения:
    146
    Баллы:
    0
    Адрес:
    Питер
    Re: А бывает мануал на Джимник на русском....

    эх. по ремонту - это больная тема, ибо недавно помогал приятелю менять пыльник на праворукой тойоте(минивен какой то там), дык все на русском, да еще и с картинками на каждое действие. кажный лол, типа меня соберет разберет ,что угодно. вот. наболело.

  25. ilya@джимник
    Оффлайн

    ilya@джимник

    Регистрация:
    6 фев 2006
    Сообщения:
    4.124
    Баллы:
    476
    Re: А бывает мануал на Джимник на русском....

    Имхо не так то уж и сложно разобраться в английском мануале, даже зная язык в размерах школы - всеж английский не японский ;) Не думаю что все мастера у дилеров английский знают..

    Пожалуй, единственно сложные места - диагностика неисправностей по кодам ошибок, там иной раз и с языком-то не понимаешь с чем, и за чем сверять ...

  26. Dimitry
    Оффлайн

    Dimitry

    Регистрация:
    21 фев 2007
    Сообщения:
    26
    Баллы:
    21
    Адрес:
    Санкт-Петербург
    Собрался покупать Jimny и естестно охото ознакомиться заранее с руководством по эксплуатации, а в автосалоне ОЙ Блиииин (Автомир, Феникс-моторс) разводят руками – мол с новыми приходит с опозданием и сразу отдают клиенту.
    Может, кто поделится pdf-фом или бумажным в Питере (могу отсканировать и зашарить – не лень).

  27. DEN
    Оффлайн

    DEN Охотник

    Регистрация:
    27 июл 2006
    Сообщения:
    2.578
    Баллы:
    330
    Адрес:
    недалеко
    Re: Ищется руководство по Jimny II

    Мне на новый дали руководство от старого. (((

  28. Agdam
    Оффлайн

    Agdam

    Регистрация:
    9 окт 2006
    Сообщения:
    2.979
    Баллы:
    378
    Адрес:
    Санкт-Петербург
    Re: Ищется руководство по Jimny II

    Могу дать в прокат (с возвратом) для сканирования и изучения ксерокопию новой инструкции.
    Если отсканируешь и выложишь, многие тебе спасибо скажут (и мне:hilarious: )

    Кстати, мне ксерокопию дали в Автомире в момент полной оплаты авто и заказа допов.
    Т.е. пока ставили допы я имел возможность ознакомиться с инструкцией.
    Фирменную книжку выдали недели через две.

  29. AnIG
    Оффлайн

    AnIG

    Регистрация:
    11 янв 2007
    Сообщения:
    407
    Баллы:
    166
    Адрес:
    Челябинск
    Re: Ищется руководство по Jimny II

    А что сам-то ксерокопию "заныкал"?[​IMG]

  30. Agdam
    Оффлайн

    Agdam

    Регистрация:
    9 окт 2006
    Сообщения:
    2.979
    Баллы:
    378
    Адрес:
    Санкт-Петербург
    Re: Ищется руководство по Jimny II

    А у меня ее никто в зад:D и не спрашивал.
    А я и не предлагал.
    А вот теперь, похоже, польза от сего "заныкивания" вырисовывается.
    Ориентировочно в четверг пересечемся с Dimitry, я передам ему ксерокопию, а он сканирует и выложит.
    И будет всем пользаБраво! Ай

  31. ilya@джимник
    Оффлайн

    ilya@джимник

    Регистрация:
    6 фев 2006
    Сообщения:
    4.124
    Баллы:
    476
    Re: Ищется руководство по Jimny II

    Мужики, имейте совесть :) Сканируйте оригинал!
