    Собственно заворочился заменой кузова у 3х дверной витары 93 года.

    Собственно прилагаю фотоотчет. Фотки добавляются по мере появления :thumbsup:

    Кому интересно - велкам!!!

    http://foto.mail.ru/mail/burcly/

    1 человеку нравится это.
  2. Загрузка...


  3. VitaminR
    Оффлайн

    VitaminR

    Регистрация:
    7 апр 2008
    Сообщения:
    18
    Баллы:
    7
    Адрес:
    Казань
    Ответ: Замена кузова в картинках

    Собственно отличный кузов! )) Почем обошелся?

  4. Jah
    Оффлайн

    Jah zoih подери!

    Регистрация:
    22 июн 2006
    Сообщения:
    4.996
    Баллы:
    567
    Адрес:
    Москва
    Ответ: Замена кузова в картинках

    плюспицот! где и почем брал?

  5. minx
    Оффлайн

    minx

    Регистрация:
    27 июл 2007
    Сообщения:
    84
    Баллы:
    94
    Адрес:
    МО Подольск
    Ответ: Замена кузова в картинках

    классно! поздравляю с победой ;)

  6. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

    брал у нашего соклубника krall

    ездил за ним из Владимира в Самару 1100км
    обошелся в 40+дорога в 17=57р

    в праздники 9 мая планирую отмывать рамму керхером + обработка Хамирайтом+битумной мастикой
    заменю все ржавые хомуты, трубки, топливный фильтр и подумываю даже бак, чтобы не лазить туда больше

  7. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

    хе! создал блог :)) буду писать докучи и там о сборе витары

  8. iff
    Оффлайн

    iff

    Регистрация:
    10 мар 2008
    Сообщения:
    13
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Замена кузова в картинках

    красава! поподробней надо было раму раскадровать. уж больно там всё интересно!)))))) а то возможность только из ямы на это смотреть. а тут вид сверху!!!

  9. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

    вчера отмыл всю грязь керхером, сегодня покупаю преобразователь, хамирайт и мастику :)

    поподробнее раскадровку обязательно сделаю, ждите на днях все выложу :thumbsup:

    п.с. ржи там правда много :D

    1 человеку нравится это.
  10. kapitos
    Оффлайн

    kapitos

    Регистрация:
    17 окт 2006
    Сообщения:
    14
    Баллы:
    0
    Адрес:
    Санкт-Петербург
    Ответ: Замена кузова в картинках

    Будем ждать! СПАСИБО!!!

  11. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

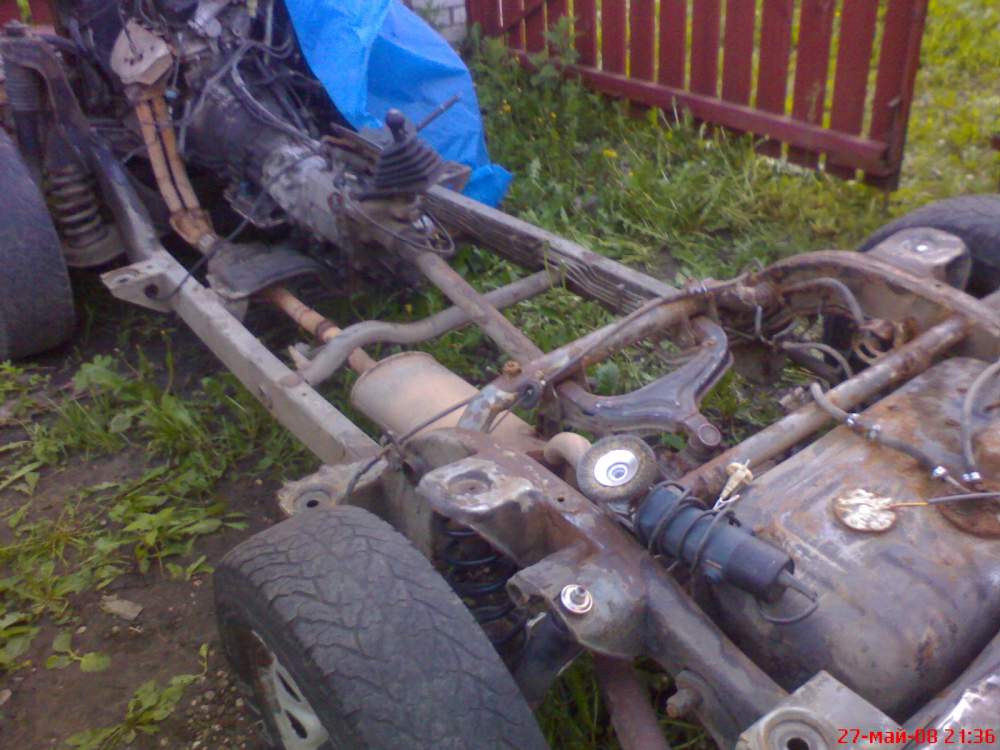

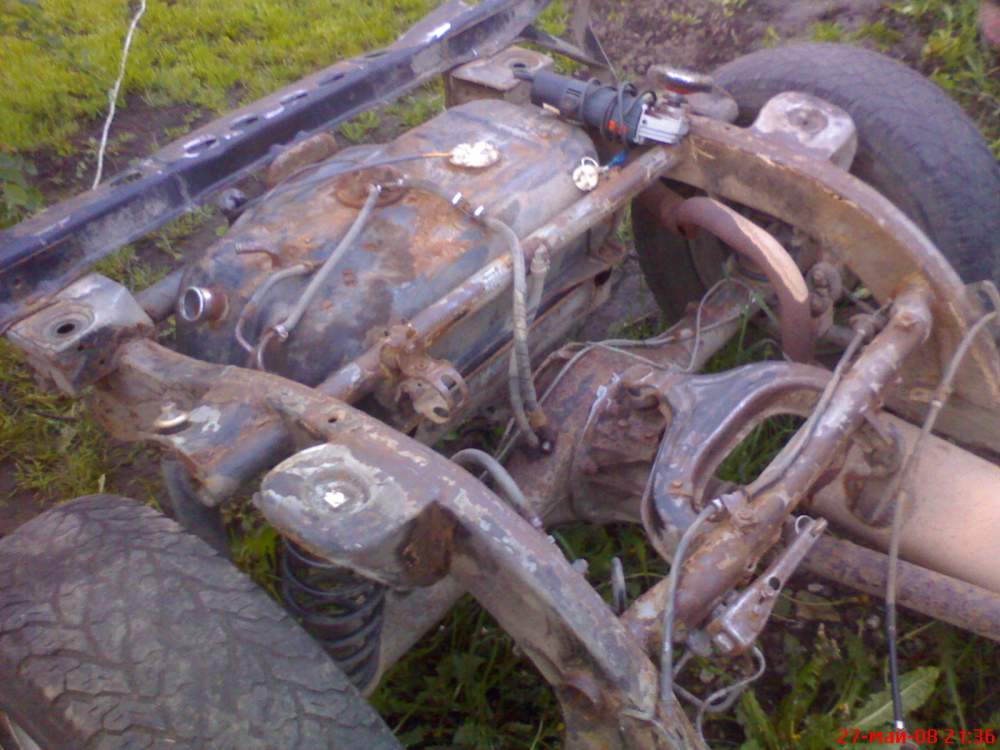

    выкладываю фото рамы


    Вложения:

    • Рама1.jpg
    • Рама2.jpg
    1 человеку нравится это.
  12. iff
    Оффлайн

    iff

    Регистрация:
    10 мар 2008
    Сообщения:
    13
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Замена кузова в картинках

    а крупняки. мосты. глушитель на чём крепится. бак. и дижок тож со всех сторон. чё жалко чтоли???))))

  13. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

    базара нет :), в четверг сделаю

  14. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

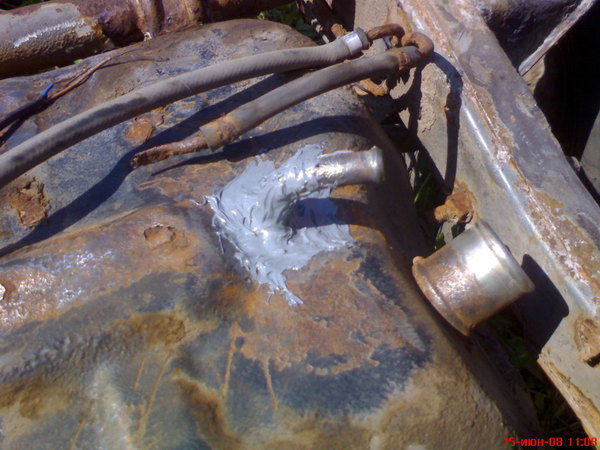

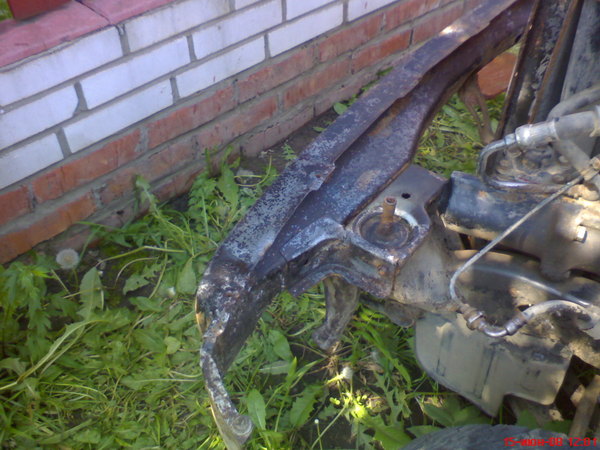

    Провел выходные с пользой. Отболгарил и прокрасил раму. Прогнивший сосок вентиляции бака варить не стал - залепил все поксиполом и закрасил. Сначала краской по ржавчине, потом резино битумной мастикой. Поменял фильтр топливный ( наш от 12шки не подошел!!! Разная резьба!!!) Купил новый за 480р. Проверил проводку. МКПП и АКПП отличаются! В фишках нет некоторых проводов, посему решил менять полностью проводку.

    Выкладываю фотки.

    [​IMG]

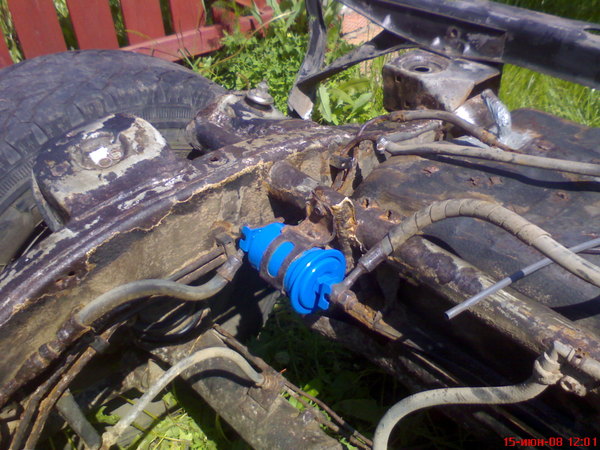

    Обрабатываем преобразователем
    [​IMG]
    [​IMG]
    [​IMG]

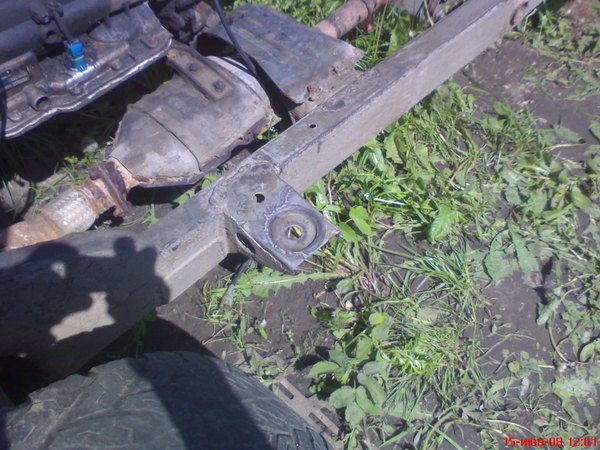

    Проварил порваное ухо
    [​IMG]

    1 человеку нравится это.
  15. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

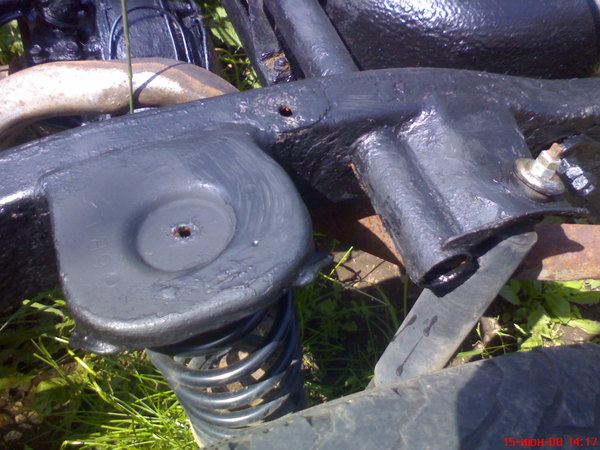

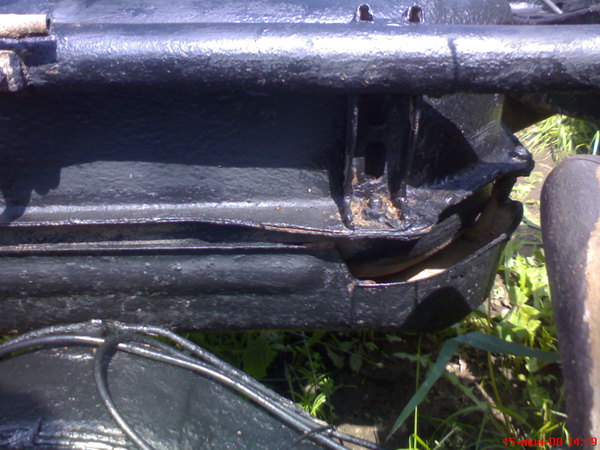

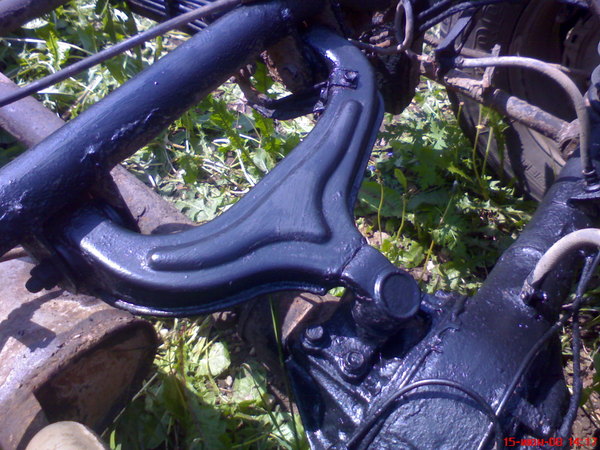

    Красим краской по ржавчине
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

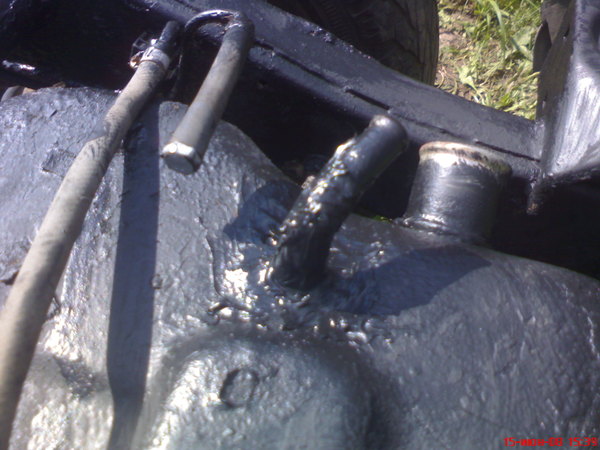

    Покрашеный сосок бензобака
    [​IMG]

    Колдун
    [​IMG]

    1 человеку нравится это.
  16. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

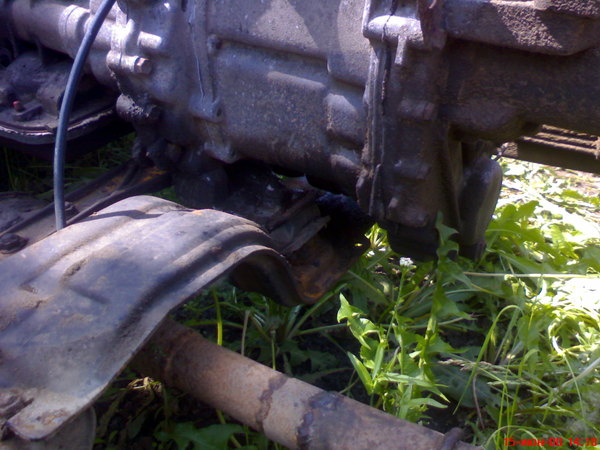

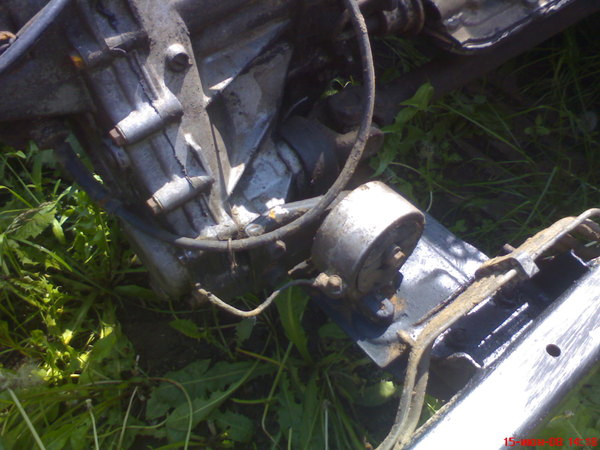

    Опоры раздатки
    [​IMG]
    [​IMG]

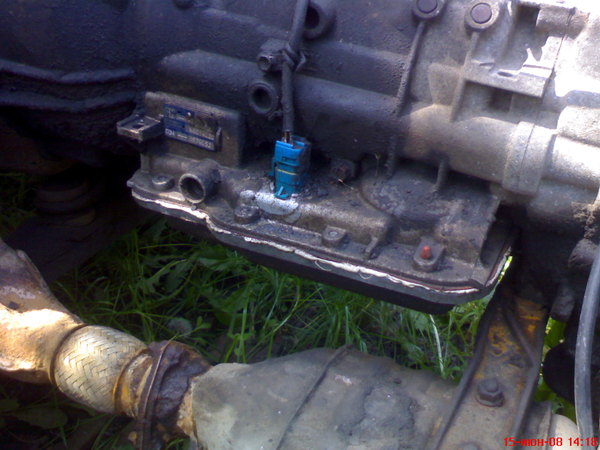

    Отмытый от говен АКПП
    [​IMG]

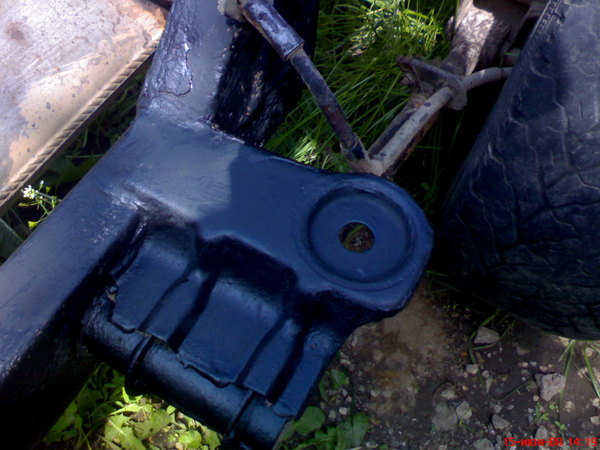

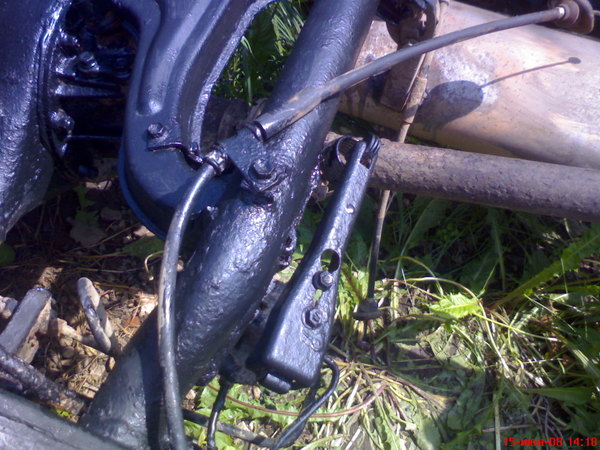

    Заднее ухо
    [​IMG]

    Защита бензобака
    [​IMG]

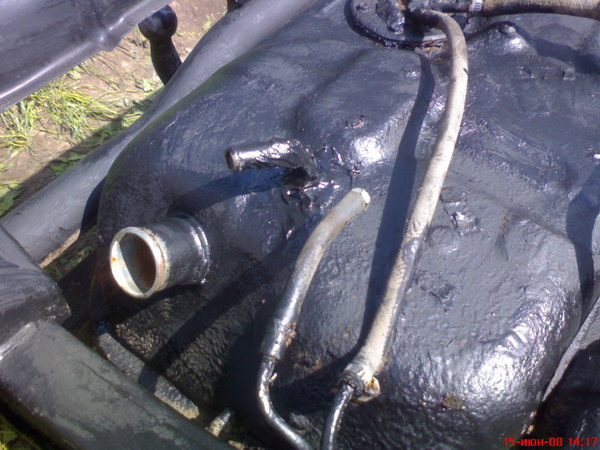

    Сосок
    [​IMG]

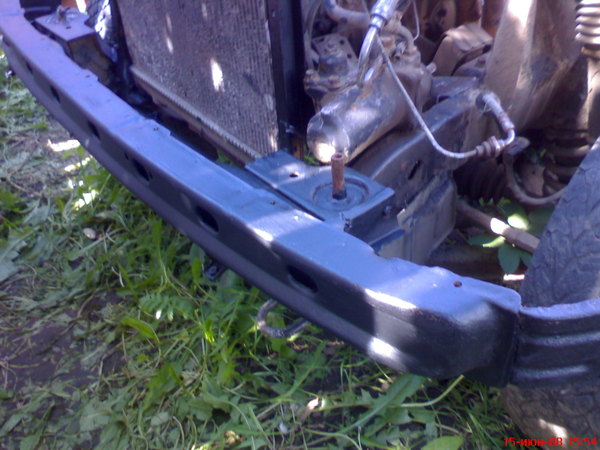

    Выкрашенный передний бампер
    [​IMG]

    Теперь всё это хозяйство будет красится мастикой резино битумной, в два слоя, а пока мешают дожди, будь они не ладны

    1 человеку нравится это.
  17. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

    Далее посмотрели проводку. На моделях с АКПП присутствует дополнительная круглая фишка. Этот сегмент я отсоединил и прозвонил 4 провода от круглой фишки до другой фишки, та что под торпедо. На ответном сегменте фишек этих не было. В общем чтобы не гемороиться решил полностью перекинуть проводку. начал справа по ходу движения, от аккумулятора, сделал половину и... пошел дождь.... блин, сегодня иду дальше возиться

    Ошибиться действительнго сложно: синий к синему, желтый к желтому
    [​IMG]
    [​IMG]

    Вот ОНИ!!!! Два паука в салоне!!! :D
    Слева родной, справа уже мой
    50/50
    [​IMG]

    1 человеку нравится это.
  18. iff
    Оффлайн

    iff

    Регистрация:
    10 мар 2008
    Сообщения:
    13
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Замена кузова в картинках

    Ваще! иппонский канструктор-лего!!!! Ждём дальнейших побед!

  19. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

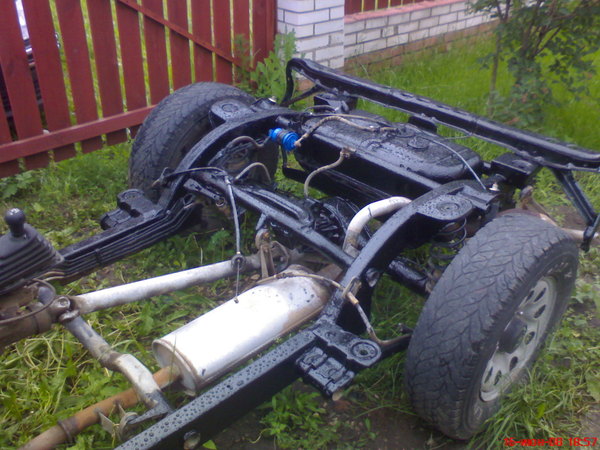

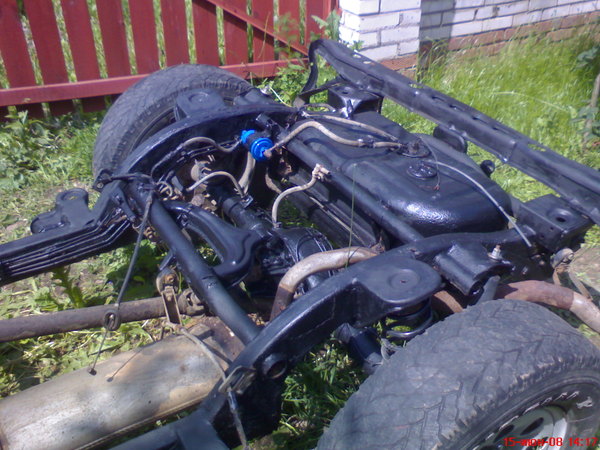

    Успели покрасить раму мастикой до дождя
    [​IMG]

    Затем взялись за проводку
    Новая проводка отинсталлирована и отрепаированова :)
    [​IMG]

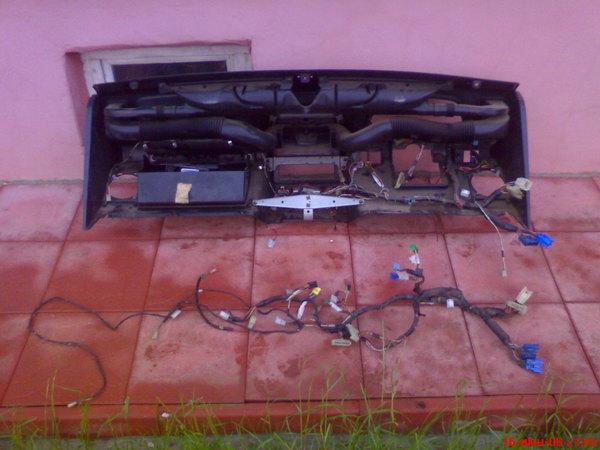

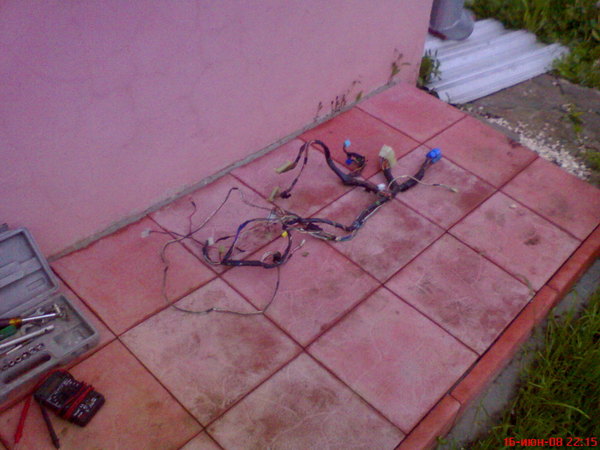

    Старый "паук" от механики... видимо будет барыжится, кому надо пишите
    Полный комплект проводки + торпелная часть (есть даже торпедо)
    [​IMG]

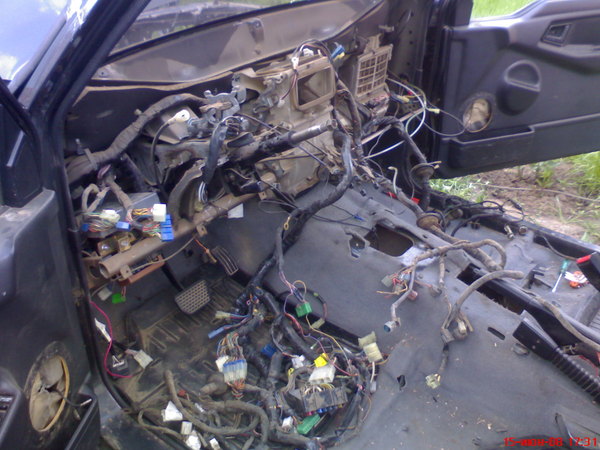

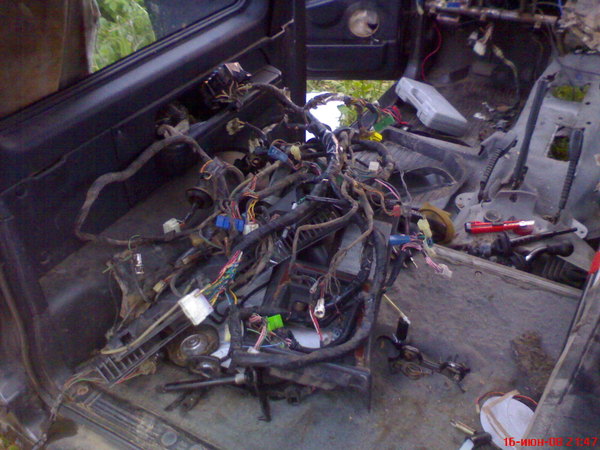

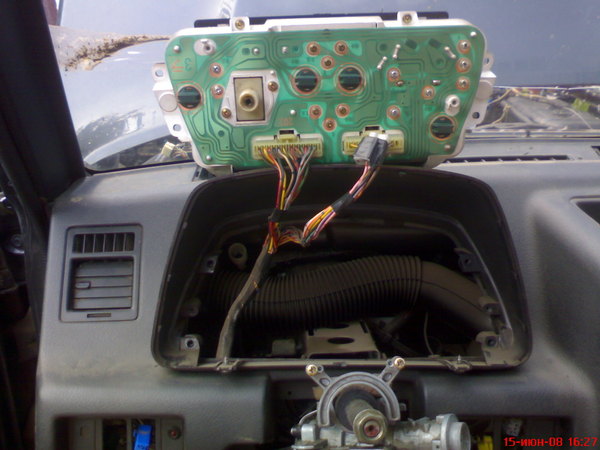

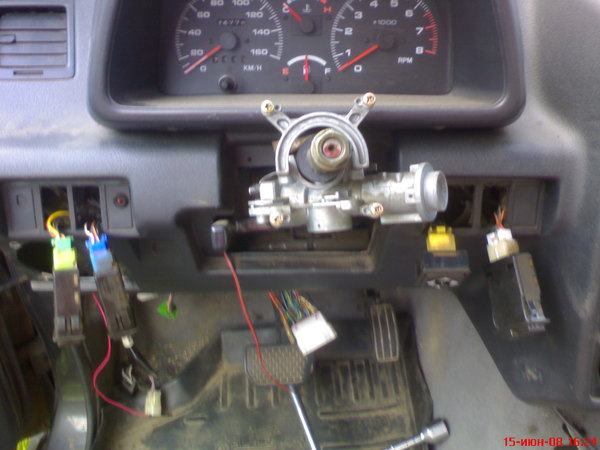

    Приступаем к замене торпедной проводки
    [​IMG]

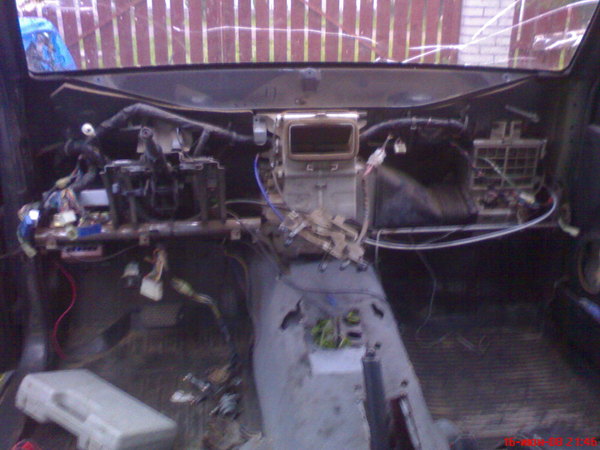

    Собрали. П.С. у новой проводки торпедо выходило 3 фишки, а у старой 2, вот и поменяли
    [​IMG]

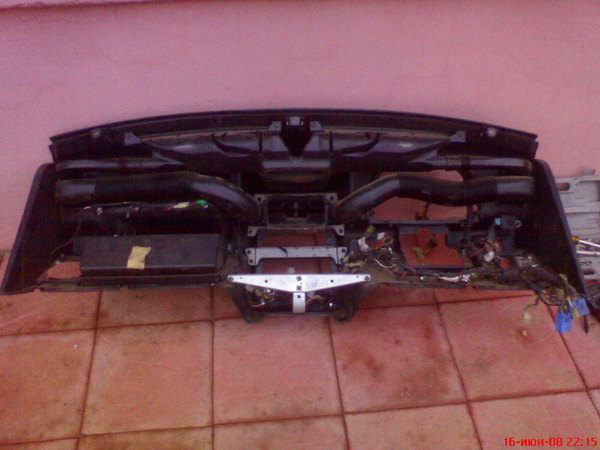

    Торпедный "паучек"
    [​IMG]

    1 человеку нравится это.
  20. kralll
    Оффлайн

    kralll

    Регистрация:
    30 май 2006
    Сообщения:
    160
    Баллы:
    94
    Адрес:
    самара
    Ответ: Замена кузова в картинках

    давай заводи уже скорей...

  21. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

    вчера поставил торпедо все подготовил.
    Оказалось на моей проводке присутствовал еще и корректор фар. вот от куда 3я фишка с торпедо... :)

    в субботу воскресенье будем ставить на раму.

  22. iff
    Оффлайн

    iff

    Регистрация:
    10 мар 2008
    Сообщения:
    13
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Замена кузова в картинках

    ждём! А на паука-то зря грешил!))))))

  23. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

    Собрал!

    Субботу и воскресенье трудлсо и наконец собрал!
    Поставить кузов на раму помогли соседи. Ставили в шестером :) Потом подключили горловину,рулевой кардан, трос спидометра к коробке. Завели все рычаги.

    ВАЖНО: Кузов с механикой по дыркам в тоннеле отличатся от кузова с АКПП!!! Дырка совсем не такая и не там. Пришлось ехать в старый гараж снимать кальку с дыр. Дыра под раздатку тамже, вот относитьно ее вырезал болгаркой дыру под переключатель АКПП. Получилось все акурат и незаметно.

    Собрал весь салон.

    Попробовал завести. Не получилось. Селектор АКПП стоит в положении "Р". Включаю зажигание. Бензонасос подкачивает (кстати как определить полярность бензонасоса???), нажимаю ключ дальше на старт, но стартер не включается, на панели загорается огонек (Р) - типа стояночный тормоз... Что это такое? Это похоже на то что селектор стоит не в положении Р или N, а как будто на скорости... Какие правила завода машины? Нужно ли нажимать на тормоз?

  24. Black Serge
    Оффлайн

    Black Serge Реаниматор сузук

    Регистрация:
    6 фев 2006
    Сообщения:
    588
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Замена кузова в картинках

    Про регулировку троса АКПП свежая тема там-куда-нельзя-давать-ссылки. :)

  25. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках


    знаю, знаю... вчера вечером прочел

    честно так не хочется туда лезть - чистить эту коробочку, сегодня проверю во всех режимах запуск, прозвоню всё, может и долезу до контактной группы на АКПП, почищу ее. Длину троса не хочу пока регулировать..

    Как я понял верный признак что туда надо лезть - не горят или горят с запаздыванием огни заднего хода?

  26. Black Serge
    Оффлайн

    Black Serge Реаниматор сузук

    Регистрация:
    6 фев 2006
    Сообщения:
    588
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Замена кузова в картинках

    может действительно тормоз надо нажать?
    блокировка при неправильном положении рукоятки вроде механическая а не электрическая - ключ вообще не повернешь...
    Но я сейчас не уверен на 100%, возможно и та и та есть.

  27. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

    не, такой блокировки у меня нет, ключ могу провернуть в любом положении как и рычаг, тормоз похоже не завязан... походу надосмотреть контактную группу на автомате внизу...



    Только что привез зимние колеса и заднюю крышку, немного ее подварить надо будет снизу и покрасить после этого, завтра скину фотки :thumbsup:

  28. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

    Завелся!!!

    Сам ступил, проводок на втягивающее реле стартера не подключил :)

    Воткнул его вчера на место - стартер стал крутить, но все никак. Посмотрел - не бензина, свечи сухие. Разобрал релюшки бензонасоса, а они все во рже, одна из них залипла и не счелкала. Почистил. Бензин стал качаться. Чух-чух-чух чух - тррррррР!Р!!! Завелась! Пыли взметнулось вагон! Машина не заводилась почти год! Попробовал автомат - туда, сюда катается, вроде все гуд.
    Сегодня заливаю антифриз, прокачаю тормоза и попробую прокатиться. :thumbsup:

  29. G@LL
    Оффлайн

    G@LL

    Регистрация:
    18 ноя 2006
    Сообщения:
    141
    Баллы:
    0
    Адрес:
    Смоленск
    Ответ: Замена кузова в картинках

    ПОЗДРАВЛЯЮ!!!! Непередаваемое очучение када она наконец заводится :))))

  30. vp.technoproekt
    Оффлайн

    vp.technoproekt

    Регистрация:
    5 фев 2007
    Сообщения:
    206
    Баллы:
    94
    Адрес:
    Астана
    Ответ: Замена кузова в картинках

    Умение + терпение, эдорово.Браво! Ай

  31. burcly
    Оффлайн

    burcly

    Регистрация:
    1 фев 2008
    Сообщения:
    282
    Баллы:
    166
    Адрес:
    г.Владимир
    Ответ: Замена кузова в картинках

    Вчера первый раз прокатился!

    Прокачал тормоза, завел. Машинка как то вяло трогалась, выставил уровень жижи в автомате - стало все в порядке. Полный привод, понижающая работают. Тут же залез на кучу гравия.

    Решил прокатиться кружок в 1км. Едет нормально, постукивают клапана (надо регулировать). Пока нет задней двери, завтра варить, затем установлю.

    обнаружилась проблема с бендиксом - 50/50 заводит/просказывает. Что с ним делать? Снять и по магазинам подбирать подходящий? Посоветуйте!

    Немного заметил что гуляет на неровностях жопа. В чем причина? Резинки стабилизаторов усохли? Будем смотреть.

    Фару левую решил купить здесь. Вчера уже привезли. Новая ДЕПО за 1500р. Поставил. Различие конечно видно, незнаю может еще одну куплю :)



    В общем помежела сузучка!!! :thumbsup:
