Шумка багажника и ещё мелочи

Тема в разделе "Suzuki Grand Vitara III", создана пользователем Jonn, 23 сен 2008.

  1. Jonn
    Оффлайн

    Jonn

    Регистрация:
    25 июл 2008
    Сообщения:
    249
    Баллы:
    94
    Адрес:
    Новосибирск

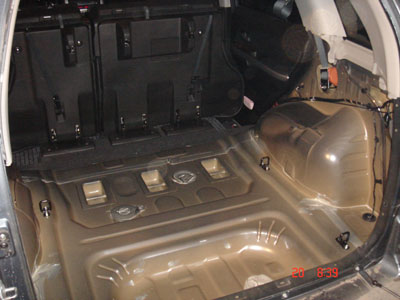

    Озадачился шумкой авто и начал с задней двери (тема рядом лежит) Теперь руки дошли до всего багажника. Заодно подготовился и осуществил прокладку проводки для будущего фаркопа и установил крепление для глушителя.

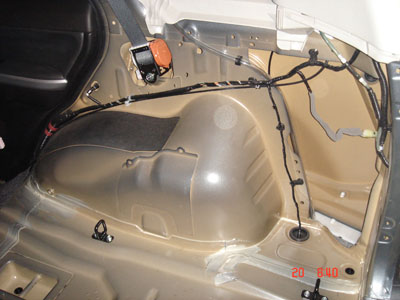

    Итак, разбираем всё, точнее снимаем обшивку. Картина неприглядная: жалкое подобие шумки на арках колёс, видимо совсем шумно грязь звенела от колёс на полигоне Сузуки :hilarious:
    Кстати, перед сузукой был паджерик ИО, так там такое впечатление, что песок из под колёс шумел прямо в салоне :thumbsdown: так что нам с вами ещё повезло!
    В общем консервная банка ...
    Осуществил мечту: сделал крепление огнетушителя. Пришлось делать стойки и крепить их на металл, а уже после установки обшивки прикручивать крепление через отверстия в обшивке. Делал так:
    1. Снял обшивку и примерно прикинул куда прикрутить крепление так, чтобы за ним был металл и одел обшивку на место.
    2. Разметил и просверлил отверстия в нужном мне месте на обшивке, отверстия диаметром 8мм.
    3. Под предпологаемым прямым углом к металлу внутри острым длинным предметом (пробойник) разметил отверстия внутри на металле (молотком по пробойнику ударил пару раз в каждом отверстии.
    4. Померил глубину (расстояние от обшивки до металла кузова)
    5. Заказал стойки диаметром 17 мм и внутри с отверстием на всю длину с нарезанной резьбой М6 (2 шт 47 мм и 2 шт 57 мм длиной)
    6. Установил стойки при снятой обшивке, прикрутив их изнутри крыла к ранее просверленым по размеченым местам отверстиям (пришлось в одном месте пластину закрепить, чтобы стойку было куда крепить)
    7. После установки обшивки установил крепление для огнетушителя.

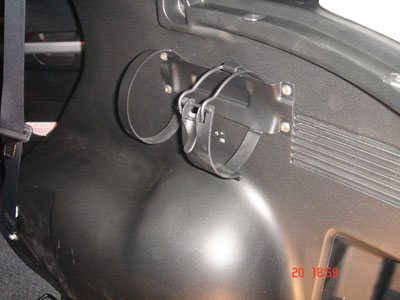

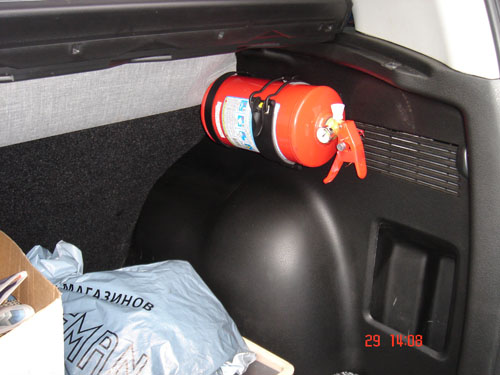

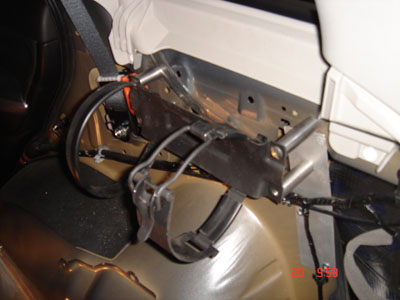

    На фото примерочное прикрепление без обшивки:

    Решил ещё пару задач:

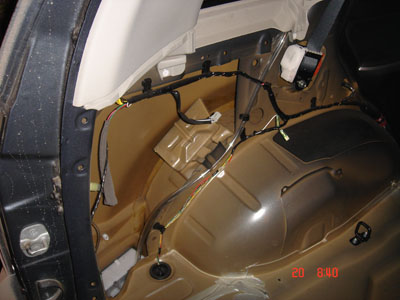

    1. Подсоеденил проводку для будущего фаркопа (все провода есть в левом разъёме, только правый поворот протянул от правого фонаря, проложил его внутри заднего порога багажника. Затем жгут вывел через резинку в левом заднем углу багажника под днище и установил там 8-ми штырьковый разъём.
    2. Заставил светиться задний противотуманный фонарь при включении задней скорости. Для этого соеденил рядом с разъёмом провод идущий к противотуманному и провод от заднего хода (он просто подходит до разъёма левого фонаря и дальше не идёт) теперь при включении заднего противотуманного фонаря горит он один, а при включении задней скорости загараются оба - красный слева и белый справа. Хоть и красный, но освещает не плохо. Надо было ещё диод воткнуть в питание противотуманного фонаря, в противном случае при включении заднего хода на панели приборов загорается лампочка противотуманного фонаря, я не подумал сначала, а теперь больше не хочу залазить, может потом как-нибудь воткну диод где-нибудь в этот провод, только под панелью приборов :)

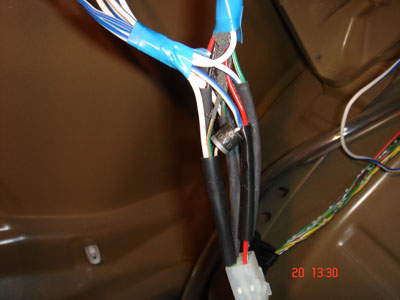

    На фото подсоединение жгута на фаркоп и видно впаянный диод. Естественно всё это прогревается, трубки термоусадочные обжимают всё плотно и потом изолируется точно так, как стандартная проводка, но фоток окончательных не сделал:

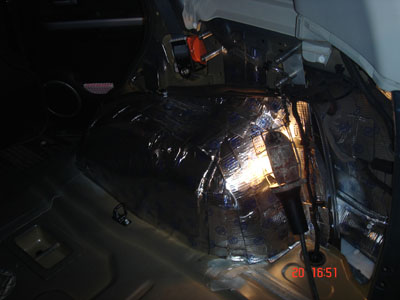

    Ну и потом уже всё проклеивается вибропластом, все провода обёртываются герленом:

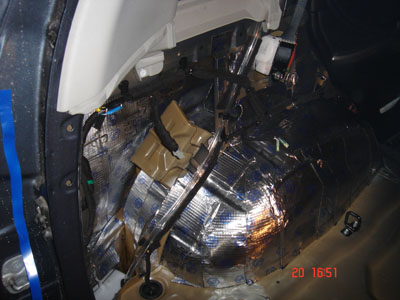

    Фоток всей поверхности не сделал, спешил, забывал просто. Итак провёл в гараже больше 12-ти часов, а потом отцовскую ещё загнал поделать ... Так что полного фотоотчёта не получилось, но есть фото крепления огнетушителя по окончанию работ, огнетушитель ещё не вставил, так как уплотнение в кольцах крепления не доделал, позже фотку выложу:
    Итак, итог: в багажнике стало ощутимо тише, особенно проезжая по лужам, мокрому песку и т.п., т.е. шум арок теперь так не достаёт, доволен результатом и плодотворным днём :thumbsup:

    cerg52, AlekseiG, 4ита4 и 7 другим нравится это.
  2. Загрузка...

    Похожие темы - Шумка багажника мелочи
    1. ustin000
      Ответов:
      0
      Просмотров:
      425
    2. saenko
      Ответов:
      11
      Просмотров:
      1.853
    3. Karakurt
      Ответов:
      9
      Просмотров:
      1.555
    4. FSV141
      Ответов:
      0
      Просмотров:
      1.419
    5. R-Vova
      Ответов:
      3
      Просмотров:
      2.031
    6. Астра0103
      Ответов:
      29
      Просмотров:
      4.104

  3. Pentagon
    Оффлайн

    Pentagon Покоритель Гондураса

    Регистрация:
    4 авг 2008
    Сообщения:
    582
    Баллы:
    171
    Адрес:
    Киев
    Ответ: Шумка багажника и ещё мелочи

    Спасибо Jonn за наглядное пособие и сопроводительное письмо! Браво! Ай

  4. Dimon1
    Оффлайн

    Dimon1

    Регистрация:
    10 окт 2006
    Сообщения:
    649
    Баллы:
    241
    Адрес:
    г.Москва
    Ответ: Шумка багажника и ещё мелочи

    Я б арки дополнительно сплэном еще обработал бы. У меня материалы с лета лежат, все лень-матушка(((
    Если тепло на выходные будет, тож займусь

  5. Братец-кролик
    Оффлайн

    Братец-кролик

    Регистрация:
    13 сен 2007
    Сообщения:
    192
    Баллы:
    94
    Адрес:
    Москва
    Ответ: Шумка багажника и ещё мелочи

    да, я сделал все тоже самое в багажнике а потом по чуть-чуть за лето и весь пол , потом двери, в итоге в авто совсем тихо да и сверчков на порядок меньше стало.
    кстати я в дверях вместо полиэтилена наклеил потолще хрень какуюто (типа той что под ламинать кладется) толщиной 3-4 мм так теперь из дверей не дует и не шумит! :thumbsup:
    единственное - заднюю дверь не сделал...

  6. eurowaz
    Оффлайн

    eurowaz ДождалСиии ДоВоЛеН

    Регистрация:
    18 июл 2008
    Сообщения:
    171
    Баллы:
    0
    Адрес:
    Moscow
    Ответ: Шумка багажника и ещё мелочи

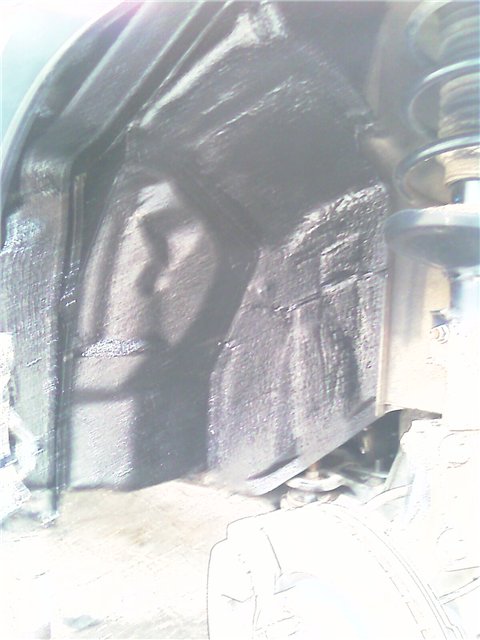

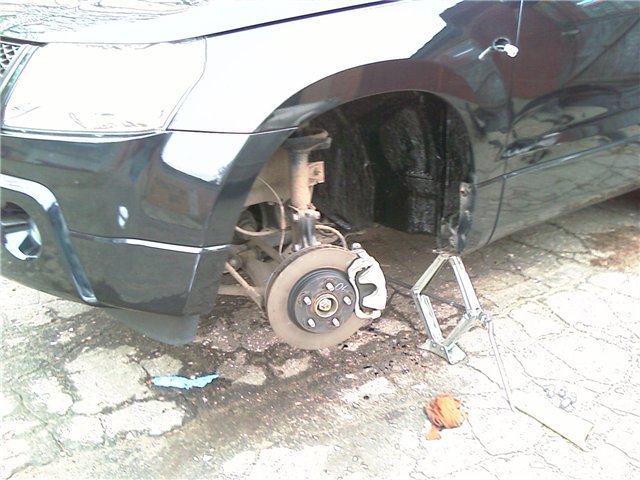

    Добавлю и немного своих фоток по шумоизоляции -

    Шумка дверей - Внутри Вибропласт + слой чего-то мягкого толщиной 7мм - снаружи слой Вибропласта

    [​IMG]

    Шумка передних арок - 3 слоя: 1) Нанес густую шумоизоляционную краску - не помню как называеЦЦа - по составу на резину похожа... 2) Слой вибропласта 3) Опять намазал эту резину

    1)
    [​IMG]

    2)
    [​IMG]
    3)
    [​IMG]

    Фото шумки багажника выкладывать не буду, дабы не повторяться...


  7. denis6091
    Оффлайн

    denis6091

    Регистрация:
    18 июл 2006
    Сообщения:
    3.992
    Баллы:
    417
    Адрес:
    Королев, МО
    Ответ: Шумка багажника и ещё мелочи

    вибропласт клеится прямо на металл
    только так и никак иначе
    иначе он не работает

    вибропласт - чистый демпфер, причем и так-то не ахти
    а на какой-то прослойке - чисто декор

  8. eurowaz
    Оффлайн

    eurowaz ДождалСиии ДоВоЛеН

    Регистрация:
    18 июл 2008
    Сообщения:
    171
    Баллы:
    0
    Адрес:
    Moscow
    Ответ: Шумка багажника и ещё мелочи

    Т.е. получается - не стоило клеить в арки (снаружи) вибропласт? Достаточно этой "резиновой краски"?

    Задние арки только внутри салона вибропластом проклеил. Снаружи не успел еще :D

  9. shon
    Оффлайн

    shon

    Регистрация:
    11 дек 2007
    Сообщения:
    498
    Баллы:
    166
    Адрес:
    Volgograd
    Ответ: Шумка багажника и ещё мелочи

    + 100!!! Смысла нет никакого клеить его на пластик, и тем более снаружи в арке
    Арки и моторный отсек проклевываются под панелью в нутри машины + пол (хотя бы снизу и с частичным демонтажом нижней части панели)

    Лучше сочетание мощный битумный и затем мастичный вибро-демпфер
    а потом уже шумку - наперед можно в 2 слоя Изолона например 4 мм обычного + 4 мм фольгированного (но смотреть по месту, чтобы назад собрать хватило)

    А потом тащимся :D

  10. eurowaz
    Оффлайн

    eurowaz ДождалСиии ДоВоЛеН

    Регистрация:
    18 июл 2008
    Сообщения:
    171
    Баллы:
    0
    Адрес:
    Moscow
    Ответ: Шумка багажника и ещё мелочи

    А где можно приобрести такие разнообразные материалы? "битумный и затем мастичный вибро-демпфер" - это тот же вибропласт или что? А Изолон - встречал только обычный, где взять фольгированный?

    И кстати, какая цена на материалы у Вас в городе?

  11. denis6091
    Оффлайн

    denis6091

    Регистрация:
    18 июл 2006
    Сообщения:
    3.992
    Баллы:
    417
    Адрес:
    Королев, МО
    Ответ: Шумка багажника и ещё мелочи

    а, все равно без крыши тащиловки не получится
    гудит она зело, а с ней и весь салон

    ----------------------
    а вот я все никак не сподоблюсь днище с моторным щитом сделать.. второй год уже
    так что у меня не шумка, а банальная аудиоподготовка

    шумлю, как и все!!!

    ;)

  12. Jonn
    Оффлайн

    Jonn

    Регистрация:
    25 июл 2008
    Сообщения:
    249
    Баллы:
    94
    Адрес:
    Новосибирск
    Ответ: Шумка багажника и ещё мелочи

    Это 100% Крыша гул издаёт не по детски ... Я вот подумываю четвёртой очередью: Сделал багажник с задней дверью, затем двери с аудио буду делать, потом уже пол салона и только затем пойдёт крыша. Только вот фоток разборки крыши и предполагаемого гимора пока не находил :-(

  13. shon
    Оффлайн

    shon

    Регистрация:
    11 дек 2007
    Сообщения:
    498
    Баллы:
    166
    Адрес:
    Volgograd
    Ответ: Шумка багажника и ещё мелочи

    Дык, понятно что нужно делать все включая крышу, я говорил конкретно про арки передние... т.е. как их зашумовать!

    Делать, так уж все сразу (ИМХО) иначе сделаешь одно - вылезет другое ;)

  14. shon
    Оффлайн

    shon

    Регистрация:
    11 дек 2007
    Сообщения:
    498
    Баллы:
    166
    Адрес:
    Volgograd
    Ответ: Шумка багажника и ещё мелочи

    Для того чтобы понять разницу в материалах для Вибро-Шумо Изоляции:
    Нужно почитать по этой теме хотя бы азы и посмотреть статьи и отчеты, чтобы понять какой материал для чего используется и где его укладывают, каким образом (с прогревом или без и при какой температуре, с прикаткой или без), для чего, какой толщины, какие у него вибро или шумо поглощающие свойства и т.д. и т.п.
    Иначе все что ты будешь делать даст тебе эффекта в разы меньше, чем он мог бы быть.

    Битумный бывает фольгированный и нет. Визомат ПБ - битумный, Визомат МП - битумный Фольгировнный. Я предпочитаю второй, хотя можно комбинировать.
    Клеить в особо нагруженных местах. Прогревается строительным феном и укатывается роликом!

    Битумный фольгированный - ВИБРОМАСТ ЭКО-2 например.
    Клеить в менее нагруженных местах. Прогревается строительным феном и укатывается роликом!

    Потом сверху Виброфильтр ВФ100 или аналог Вибропласт М2 полностью.
    Клеить везде (ИМХО) При температуре 20-25 гр. и выше. Греть не нужно. укатывается роликом!

    потом ППЭ 3004 и 3008 Изолон (аналог Спелен) и Фольгоизолон чуть погреть над обогревателем липкий слой. Клеить от центра как обои... хорошо прижимая материал.

    А далее сборка с анти-скриповыми материалами Маделин и Битопласт...

    Я покупал по таким ценам:

    1. Визомат МП: 370 руб.
    2. ВИБРОМАСТ ЭКО-2: 270 руб.
    3. Виброфильтр ВФ-100: 260 руб.
    4. Изолон 4 мм. 240 руб.
    5. Изолон 8 мм. 310 руб.
    6. Фольгоизолон 4мм. 290 руб
    7. Фольгоизолон 8 мм. 390 руб.
    за лист. (листы бывают разные у разных производителей иногда они меняют размер).

    Прокладочные и антискрипные материалы:
    1. Битопласт 5 (10) 1 лист (0.5м.кв.) – 220 руб.
    2. Моделин (0.5 кв.м) 180 руб

    4 пользователям это понравилось.
  15. Jonn
    Оффлайн

    Jonn

    Регистрация:
    25 июл 2008
    Сообщения:
    249
    Баллы:
    94
    Адрес:
    Новосибирск
    Ответ: Шумка багажника и ещё мелочи

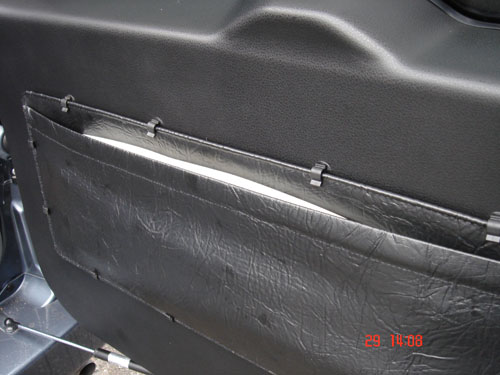

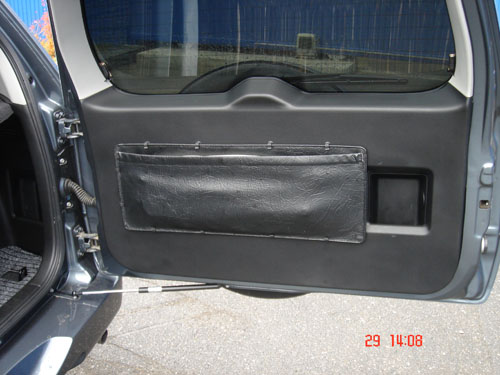

    Доделал крепление огнетушителя, теперь не валяется где попало, а удобно висит сбоку.
    Переделал карман на задней двери, туда переехали жить знак аварийной остановки и щётка-смётка.

    cerg52, денис.69, vovich3 и еще 1-му нравится это.
  16. fraks
    Оффлайн

    fraks

    Регистрация:
    23 окт 2007
    Сообщения:
    1.978
    Баллы:
    243
    Адрес:
    Новосибирск
    Ответ: Шумка багажника и ещё мелочи

    Карман на двери все-таки смотрится чужеродно.

  17. Dimon1
    Оффлайн

    Dimon1

    Регистрация:
    10 окт 2006
    Сообщения:
    649
    Баллы:
    241
    Адрес:
    г.Москва
    Ответ: Шумка багажника и ещё мелочи

    тем более что такая сетка есть в оригинальных аксессуарах

  18. Jonn
    Оффлайн

    Jonn

    Регистрация:
    25 июл 2008
    Сообщения:
    249
    Баллы:
    94
    Адрес:
    Новосибирск
    Ответ: Шумка багажника и ещё мелочи

    Есть такое .... сетка совсем маленькая, хотя если посмотреть пустоты в двери, то явно можно было нормальный карман сделать, там зазор под обшивкой охрененный. Обидно, Фрилендер имеет карман в стандартной комплектации из сетки, а тут нет :-(
    Подумаю, может на эту рамку сетку натянуть, хотя тоже наложишь всякой мелочёвки - не красиво :-(

  19. ARTEFACT
    Оффлайн

    ARTEFACT

    Регистрация:
    30 мар 2008
    Сообщения:
    77
    Баллы:
    0
    Адрес:
    Гродно, Днепропетровск, Минск, Киев
    Ответ: Шумка багажника и ещё мелочи

    ИМХО огнетушитель должен быть в салоне у водителя. сам долго возил в багажнике - потом перенес к своему сиденью.
    а карман мне тоже не очень. я себе три сетки приклеил. правда пока пустые они...))) не люблю барахло возить ненужное. а все нужное помещается в ящик на дне багажника.

  20. Jonn
    Оффлайн

    Jonn

    Регистрация:
    25 июл 2008
    Сообщения:
    249
    Баллы:
    94
    Адрес:
    Новосибирск
    Ответ: Шумка багажника и ещё мелочи

    Интересно, куда огнетушитель у сиденья поместился .....

  21. ИГНАТ
    Оффлайн

    ИГНАТ

    Регистрация:
    15 янв 2007
    Сообщения:
    895
    Баллы:
    208
    Адрес:
    Курск
    Ответ: Шумка багажника и ещё мелочи

    В ветке Игнисоводов (http://www.suzuki-club.ru/forum/showthread.php?t=4179&highlight=%F0%F3%F7%ED%E8%EA&page=1) подробно обсуждалась шумоизоляция авто. В этой же ветке мне встречалось описание шумоизоляции крыши. Проблема у Игнисов с крышей была в том, что обивка клееная к крыше. Для ее снятия использовали металлическую линейку метровой длины, отгиная обшивку и подрезая этой линейкой места приклеивания.
    Удачи на дорогах.

  22. shon
    Оффлайн

    shon

    Регистрация:
    11 дек 2007
    Сообщения:
    498
    Баллы:
    166
    Адрес:
    Volgograd
    Ответ: Шумка багажника и ещё мелочи

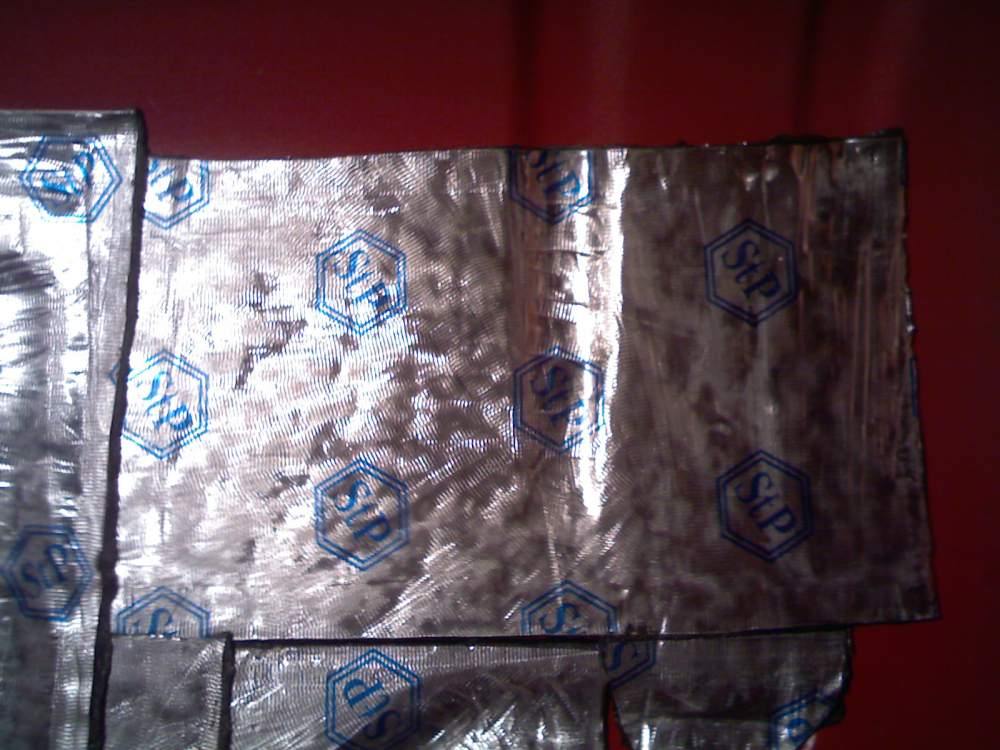

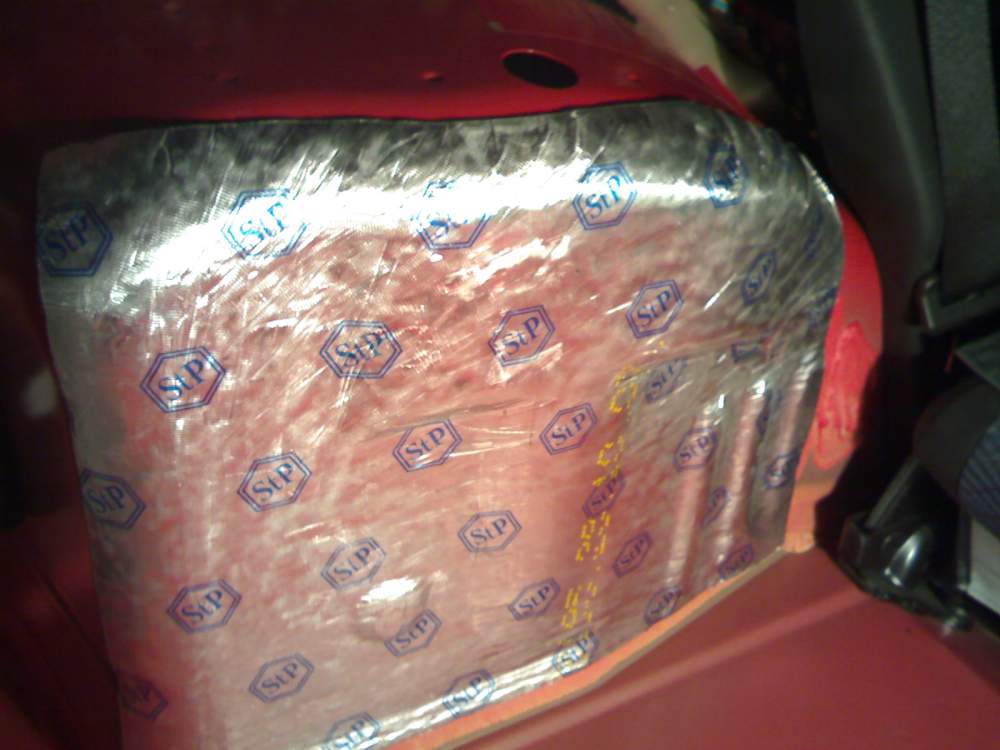

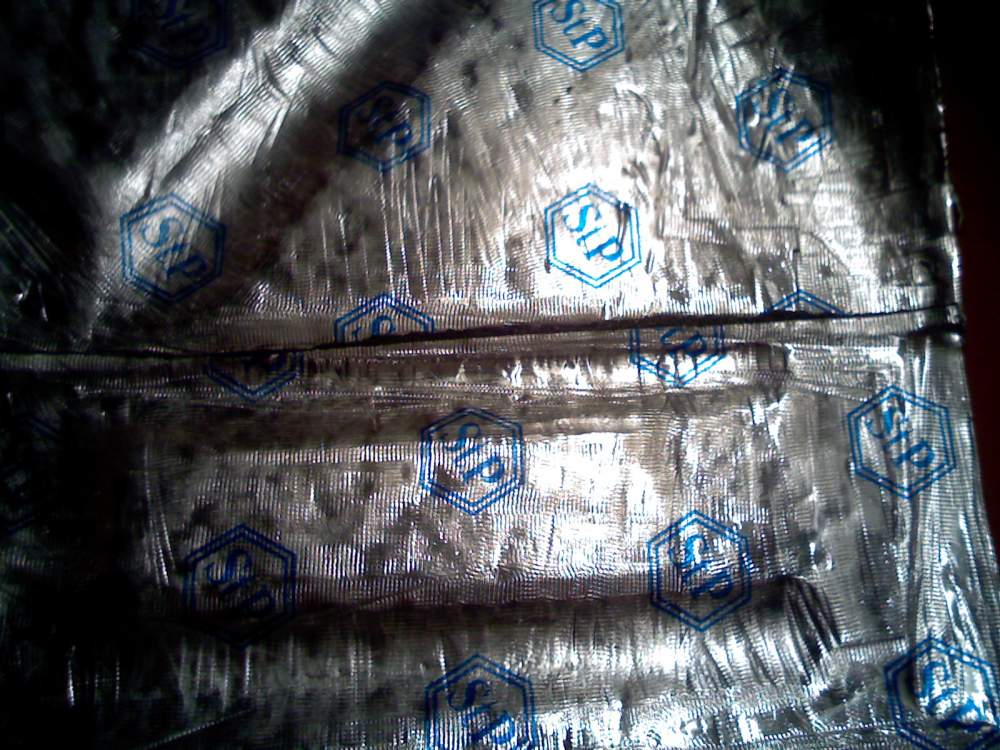

    Так выглядит прикатаный материал ВИЗОМАТ МП с помощью фена и ролика!

    P.s. Машина другая, но суть таже...

    З.Ы.Ы. Если кому интересно выложу еще фотки, т.к. работа пока в процессе... ;)

    [​IMG]



    [​IMG]



    [​IMG]


    Вложения:

    • IMG091.jpg
    • IMG096.jpg
    • IMG097.jpg
  23. eurowaz
    Оффлайн

    eurowaz ДождалСиии ДоВоЛеН

    Регистрация:
    18 июл 2008
    Сообщения:
    171
    Баллы:
    0
    Адрес:
    Moscow
    Ответ: Шумка багажника и ещё мелочи


  24. shon
    Оффлайн

    shon

    Регистрация:
    11 дек 2007
    Сообщения:
    498
    Баллы:
    166
    Адрес:
    Volgograd
    Ответ: Шумка багажника и ещё мелочи

    :D :hilarious: Это не вибропласт, а Визомат МП, сами же фразу процитировали и не прочитали...
    Это только первый слой Вибры - Битум. Просто показал как выглядит прикатанный материал роликом!
    А но народ его кусками без фена шлепает! (Толку никакого) :D

    Потом уже виброФильтр - мастика (аналог Вибропласт) - это про что вы говорили

    А затем уже шумопоглотитель Спелен 3004 (аналоги Изолон, он же Изотон). ;)

    Так что все под контролем ;)

  25. Dimon1
    Оффлайн

    Dimon1

    Регистрация:
    10 окт 2006
    Сообщения:
    649
    Баллы:
    241
    Адрес:
    г.Москва
    Ответ: Шумка багажника и ещё мелочи

    я тут тож наконец багажник в субботу сделал. на дачке - погода была как раз...
    обклеил задние арки, радом с ними (по линии интегрированной рамы примерно), и задние крылья. Обклеил вибропластом м1 и сплэном. теперь весь шум спереди)))
    ща докуплю материала и займусь передней частью

  26. Jonn
    Оффлайн

    Jonn

    Регистрация:
    25 июл 2008
    Сообщения:
    249
    Баллы:
    94
    Адрес:
    Новосибирск
    Ответ: Шумка багажника и ещё мелочи

    Я тоже вибропластом толщиной 1 мм делал, а вот смысл в сплене не вижу, он вроде шумопоглотитель, если бы там динамики были, то понятно, а так только вибрации "консервной банки" убрать надо.

  27. Dimon1
    Оффлайн

    Dimon1

    Регистрация:
    10 окт 2006
    Сообщения:
    649
    Баллы:
    241
    Адрес:
    г.Москва
    Ответ: Шумка багажника и ещё мелочи

    ну вот акустиеский комфорт на порядок выше. а шуму там хоть отбавляй. сегодня в дождь еще раз убедился

  28. shon
    Оффлайн

    shon

    Регистрация:
    11 дек 2007
    Сообщения:
    498
    Баллы:
    166
    Адрес:
    Volgograd
    Ответ: Шумка багажника и ещё мелочи

    На акри одного ВиброПласта, тем более 1мм мало!!!
    Нужно Битомом сначала всю арку обработать (Визомат БП или МП), недаром там кусок Вибры Битумной проклеен штатной!
    а потом уже можно сверху мастичным!

    на передние арки залазь глубже под панель и обрабатывай Битумом кусок передней арки и моторку, а потом сверху Вибро-Пласт уже

    Добавлено через 2 минуты
    Все верно! Шумопоглотитель нужен обязательно! Хотя бы 4 мм.
    если влезет 8 мм то лучше, но главное не переборщить, чтобы пластик потом можно было собрать!

  29. Dimon1
    Оффлайн

    Dimon1

    Регистрация:
    10 окт 2006
    Сообщения:
    649
    Баллы:
    241
    Адрес:
    г.Москва
    Ответ: Шумка багажника и ещё мелочи

    я всегда исхожу из принципа достаточности. Все можно сделать, но... какой ценой - раз, на скока увеличится вес авто - два

    спереди точно надо на арку шумопоглощающую мастику. а вот скока влезет еще материалов со стороны салона непонятно. там еще эти чудные куски пенопласта...

    слой вибропласт м1 + сплэн 5 мм влез без каких, либо усилий при установке обратно

  30. shon
    Оффлайн

    shon

    Регистрация:
    11 дек 2007
    Сообщения:
    498
    Баллы:
    166
    Адрес:
    Volgograd
    Ответ: Шумка багажника и ещё мелочи

    дело твое, М1 не достачно это точно (ИМХО)
    Визомат МП + 4мм Изолон влез бы точно!
    Как показывает практика + 2мм еще Мастики и тоже все влазит без проблем!
    Битумом на полу все закатывать не нужно, только там где есть вибрация... и прогибается металл.

    Мастика Вибро-поглащающая и то не очень, нужен битум.
    Ну или Мастично-Битумная композиция материалом (все в одном).
    Вибро фильтром только Пластик и боковины делать хорошо
    Двери чтобы не проседали и 2-м слоем на пол полностью.
    На Арки он не очень ;) и на моторку тоже.

  31. Dimon1
    Оффлайн

    Dimon1

    Регистрация:
    10 окт 2006
    Сообщения:
    649
    Баллы:
    241
    Адрес:
    г.Москва
    Ответ: Шумка багажника и ещё мелочи

    почему мастика - потому, что обрабатывать снаружи. изнутри точно ничего красить не буду...
    я конечно прислушаюсь. но сзади точно менять ничего не буду. удовлетворило проделанное на 95%.
