Проводка датчика ABS

Тема в разделе "Ignis / Эксплуатация и ремонт", создана пользователем alexmin, 18 июл 2009.

  1. alexmin
    Оффлайн

    alexmin

    Регистрация:
    5 июл 2009
    Сообщения:
    18
    Баллы:
    0
    Адрес:
    МОСКВА
    Горит лампочка "неисправность ABS" при этом отгнил провод от разъема заднего левого датчика (тот, который на днище). Почему-то черный провод - нормальный, а белый с окисленными жилами и дальше за разъемом голубой провод - нормальный, а голубой с черным тоже с окисленными жилами. Разъем удалил. зачистил жилы до меди, соединил напрямую. Лампочка горит. Отключил аккумулятор (с целью стирания ошибки) - не помогло! Чего делать??? Давайте помогайте!:(

  2. Загрузка...


  3. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Проводка датчика ABS

    Сколько проехал после ремонта? Отключение аккума не нужно , надо поездить. Если все нормально, сама потухнет.

  4. alexmin
    Оффлайн

    alexmin

    Регистрация:
    5 июл 2009
    Сообщения:
    18
    Баллы:
    0
    Адрес:
    МОСКВА
    Ответ: Проводка датчика ABS

    30 км. Не потухла.

  5. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Проводка датчика ABS

    Достаточно. Значит ищи еще обрыв.

  6. alexmin
    Оффлайн

    alexmin

    Регистрация:
    5 июл 2009
    Сообщения:
    18
    Баллы:
    0
    Адрес:
    МОСКВА
    Ответ: Проводка датчика ABS

    А если прозвонить датчик омметром? Что должно показывать? Какое-то сопротивление?

  7. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Проводка датчика ABS

    Катушка в нем. Сопротивление небольшое.

    1 человеку нравится это.
  8. alexmin
    Оффлайн

    alexmin

    Регистрация:
    5 июл 2009
    Сообщения:
    18
    Баллы:
    0
    Адрес:
    МОСКВА
    Ответ: Проводка датчика ABS

    Надо было остальные разъемы пошевелить, починилось! Чего-то эта конструкция доверия не внушает - чувствуется, что могут быть неожиданные отказы, особенно зимой, когда правда нужен ABS. Может надо что-то переделать? Господа, какие мысли?

  9. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Проводка датчика ABS

    Разъемы там сами по себе герметичные, и если после завода туда ничьи кривые ручки не лазили, то и проблем нет.

  10. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Проводка датчика ABS

    alexmin, зря тему не продолжаешь. Лишаешь народ увлекательного наблюдения за нашими изысканиями. Или хочешь потом все разом выложить когда победа несомненно будет одержана? В режиме реального времени интереснее.

    1 человеку нравится это.
  11. bf-109 52
    Оффлайн

    bf-109 52

    Регистрация:
    15 июн 2008
    Сообщения:
    1.434
    Баллы:
    0
    Адрес:
    Нижний Новгород
    Ответ: Проводка датчика ABS

    Да уж, темка интересная получается. ЖДЕМ ПРОДОЛЖЕНИЯ!))

  12. alexmin
    Оффлайн

    alexmin

    Регистрация:
    5 июл 2009
    Сообщения:
    18
    Баллы:
    0
    Адрес:
    МОСКВА
    Ответ: Проводка датчика ABS

    А вот и долгожданное продолжение этой почти детективной истории. Краткое содержание предыдущих серий: Был оторван (с подгнившими проводами) разъем заднего левого датчика АБС. Сделал вставку, заизолировал и т.д. Но ошибка осталась! Проявлялась она так: после включения зажигания лампочка АБС оставалась горящей, проезжаешь несколько метров (5-15-20) и она гасла, если и дальше ехать медленно (по тропам гаражей, например), то АБС оставалась работоспособной и лампочка не загоралась. Независимо от пройденного расстояния!!! Но стоило только разогнаться до 50-60 км/час - вновь загоралась лампочка и машина не АБСила (проверено). И так до выключения зажигания. При повторном включении зажигания все повторялось по вышеобозначенному сценарию. Далее был отсоединен центральный разъем от блока АБС и на его контактах измерено сопротивление всех датчиков - норма (в соответствии с руководством). На этом этапе были мнения, что ошибку от раннее неподключенного заднего датчика АБС надо обязательно стереть специальным сканером, 8 раз за 3 секунды нажать на педаль тормоза, отключить аккумулятор на включенном зажигании на 15 мин и потом также включить, не выключая зажигание и т.д. Но все это - бред! Не помогло! Ничего не оставалось, как проконтролировать осцилограммы со всех датчиков. Измерения проводились также на центральном разъеме АБС. Для этого пришлось засесить все 4 колеса (WD4) и крутить их поочередно руками 1-1,3 об/сек (в соответствии с руководством). Вот тут обнаружилось самое интересное: с обоих задних датчиков и правого переднего регистрировалась правильная синусоида около 100 мВ (что соответствует руководству), а с левого переднего - тоже синусоида, но в 5-10 раз большей амплитуды - до 1 Вольта!!! Правильность синусоиды слева спереди не оценивал (она "вылетала" за экран). Отчего катушка (датчик АБС) может давать напряжение больше? Зазор? Посмотрели (на стоящей на яме машине) - вроде одинаковый справа и слева. Были подозрения, что передние датчики должны выдавать большее напряжение, чем задние и тогда надо грешить на правый передний датчик. Повнимательнее почитали книжку - напряжение передних и задних датчиков должно быть одинаковым. Пришлось приговорить левый передний датчик, не понимая каким образом он выдает более мощный сигнал. Разве, что перемагничен сердечник датчика? А как это случилось? Начались поиски датчика. Смерть левого переднего датчика АБС подтвердили дилеры, подключив сканер. Их заключение: "замена левого переднего датчика АБС".
    Датчик мы заменили.... Ничего не изменилось! Во время очередного залезания под машину случайно было обнаружено, что не хватает одного зуба в левом переднем кольце АБС. И только Дмитр догадался, что это не отломанный зуб и не технологическая особенность, а просто лопнувшее кольцо АБС. Вскрытие подтвердило эту поломку. За счет этого кольцо стало овоидным и подходило в определенных положениях близко к сердечнику датчика (не касалось) - вот и высокая амплитуда сигнала. Смена кольца решило полностью эту проблему. Я подготовил фото, но не знаю как вставить. Подскажите - покажу сломанное кольцо. Извините, что пишу так подробно, но мне хотелось, что вы ощутили наши мытарства. Низкий поклон Дмитру! Молодец!

    Дед56, Nadiya, cheeeter и 2 другим нравится это.
  13. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Проводка датчика ABS

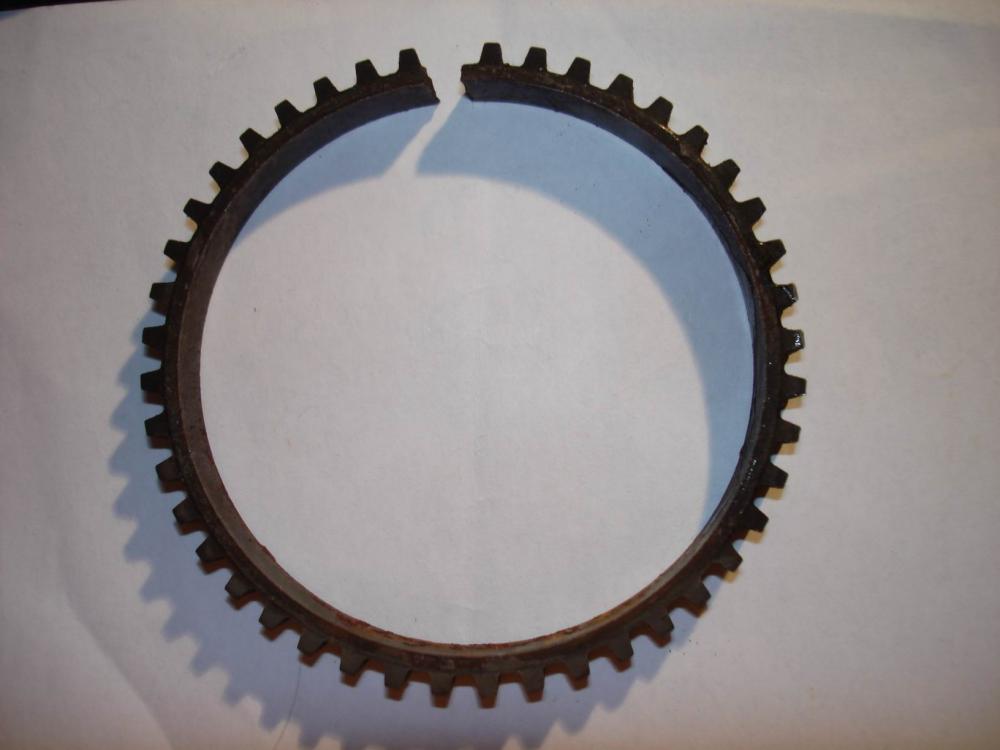

    Вот она причина.


    Вложения:

    • Resize of Кольцо ABS.jpg
    1 человеку нравится это.
  14. bf-109 52
    Оффлайн

    bf-109 52

    Регистрация:
    15 июн 2008
    Сообщения:
    1.434
    Баллы:
    0
    Адрес:
    Нижний Новгород
    Ответ: Проводка датчика ABS

    Слов нет, реальные пацаны!!!))) Такую фиговинку отыскать...Молодцы, респект!

  15. тушила
    Оффлайн

    тушила

    Регистрация:
    18 июн 2007
    Сообщения:
    48
    Баллы:
    0
    Адрес:
    Череповец
    Ответ: Проводка датчика ABS

    при снятии передней стойки сломал датчик АБС, после некоторых мытарств подобрал датчик положения коленвала или распредвала(не помню, посмотрите) с ВОЛГИ, один в один, только отверстие под болт крепления надо расточить чуть ближе к краю. Все работает. Игнис дорестайл:D

    6 пользователям это понравилось.
  16. Romik36
    Оффлайн

    Romik36

    Регистрация:
    22 авг 2009
    Сообщения:
    43
    Баллы:
    21
    Адрес:
    Воронеж
    Ответ: Проводка датчика ABS

    Уважаемый alexmin, а где вы взяли кольцо ABS, продается оно отдельно от шруса?

  17. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Проводка датчика ABS

    У меня на тот момент было лишнее. У всех кто шрус менял должно остаться.

  18. Romik36
    Оффлайн

    Romik36

    Регистрация:
    22 авг 2009
    Сообщения:
    43
    Баллы:
    21
    Адрес:
    Воронеж
    Ответ: Проводка датчика ABS

    В принципе логично, но все же. Заднее продается отдельно.

  19. Hulk
    Оффлайн

    Hulk

    Регистрация:
    20 май 2006
    Сообщения:
    42
    Баллы:
    0
    Адрес:
    Moscow
    Ответ: Проводка датчика ABS

    перебило провод заднего датчика абс - в сервисе сказали что ремонтировать нельзя.
    Чушь ведь наверное ? Есть ли какая специфика или просто пайки достаточно ?

  20. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Проводка датчика ABS

    Чушь конечно, он у нас даже не экранированный.
    Только принять меры к герметизации от воды. Эта цепь всегда под питанием (при вкл. зажигании), поэтому при негерметичных разъемах и проводах они быстро сгнивают.
    Ты тоже небось не перебил его, а просто где-то изоляцию повредил. А дальше вода сделала своё дело.

  21. Бориска
    Оффлайн

    Бориска

    Регистрация:
    27 фев 2011
    Сообщения:
    98
    Баллы:
    58
    Адрес:
    Смоленск
    Ответ: Проводка датчика ABS

    На опеле паял провода АБС, а затем сажал термоусадочную трубку.Все работало;)

  22. Deich
    Оффлайн

    Deich

    Регистрация:
    2 ноя 2007
    Сообщения:
    519
    Баллы:
    281
    Адрес:
    Одинцово
    Ответ: Проводка датчика ABS

    Мои 5 копеек - на место пайки-оголенных жил нанести что либо водоотталкивающее. Литол, мовиль, пуш-сало, просто краску... А потом уже термоусадку.

  23. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Проводка датчика ABS

    Клей Момент или лучше 88-й.

  24. Shark[Nkz]
    Оффлайн

    Shark[Nkz]

    Регистрация:
    2 сен 2007
    Сообщения:
    762
    Баллы:
    334
    Адрес:
    Новокузнецк
    Ответ: Проводка датчика ABS

    Связисты для герметизации муфт на кабеле используют гидрофоб. Можно попросить (купить) у них шприц с гидрофобом и закачать гидрофоб из шприца через иглу на место пайки и внутрь кабеля. Края кабеля вокруг соединения промазываются клеем и натягивается термоусадка. Усаживать термоусадку надо с середины к краям.

  25. gathor
    Оффлайн

    gathor

    Регистрация:
    14 авг 2011
    Сообщения:
    11
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Проводка датчика ABS

    Самому сделать такую изоляцию трудно, во-первых трудновато достать сам этот гидрофоб, да и не дешевый он, а затем еще и через шприц все дело проделать. Тут товарищ знающий нужен + разбирать почти всю торпеду придется, в общем на выходные работа точно есть. Я бы советовал муфтой еще обтянуть как следует кабель - от внешнего воздействия.

  26. Домовой
    Оффлайн

    Домовой

    Регистрация:
    10 янв 2009
    Сообщения:
    300
    Баллы:
    166
    Адрес:
    Грязовец
    Ответ: Проводка датчика ABS

    Была такая беда... Снимал датчик с проводом и припаивал, главное загерметизировать хорошо. Я использовал и термоусадку и изоленту, а потом ещё в кембрик (вдоль разрезаный) посадил. Работает! :thumbsup:

  27. linework
    Оффлайн

    linework

    Регистрация:
    9 ноя 2011
    Сообщения:
    151
    Баллы:
    94
    Адрес:
    тула
    Ответ: Проводка датчика ABS

    Расскажите, как датчик снимается с переднего колеса (я к тому что-бы какой инструмент брать, нужна эстакада или нет).

  28. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Проводка датчика ABS

    Только колесо снять. Ключ- головка на 10, 3 болта открутить.

    1 человеку нравится это.
  29. Shark[Nkz]
    Оффлайн

    Shark[Nkz]

    Регистрация:
    2 сен 2007
    Сообщения:
    762
    Баллы:
    334
    Адрес:
    Новокузнецк
    Ответ: Проводка датчика ABS

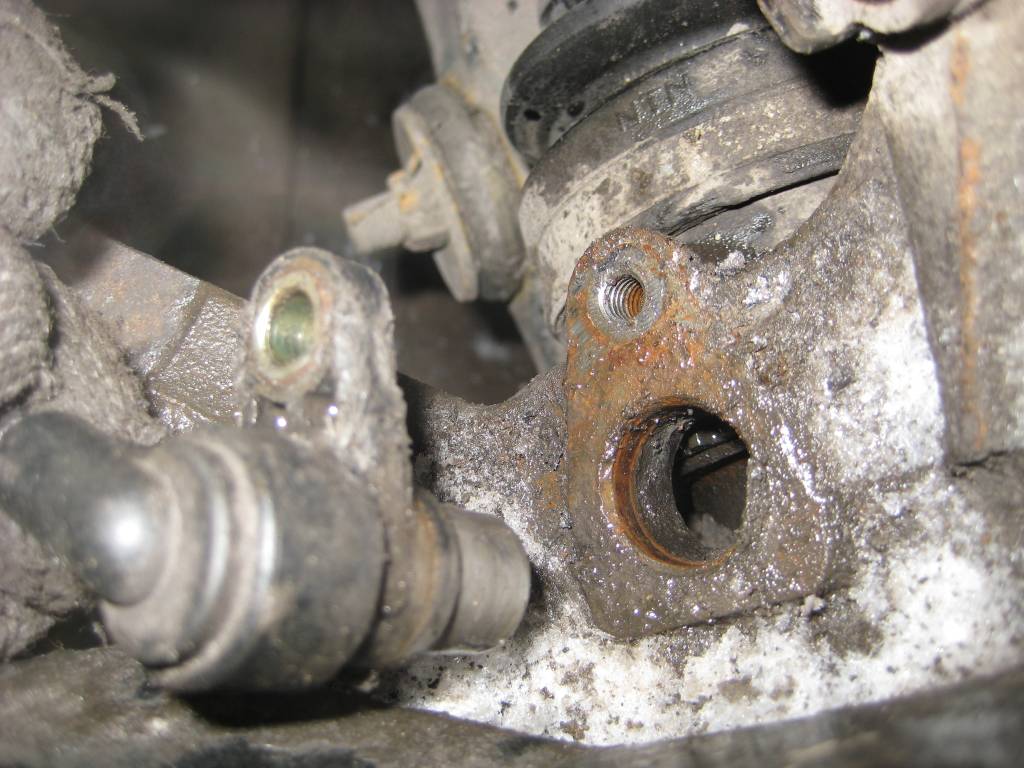

    Вот так он на крузе выглядит:

    [​IMG]

    1 человеку нравится это.
  30. linework
    Оффлайн

    linework

    Регистрация:
    9 ноя 2011
    Сообщения:
    151
    Баллы:
    94
    Адрес:
    тула
    Ответ: Проводка датчика ABS

    Спасибо товарищи, немного понял что это такое, на неделе попробую снять датчик с лианы, мне там тоже надо провод отремонтировать.

  31. profnight
    Оффлайн

    profnight

    Регистрация:
    23 авг 2011
    Сообщения:
    52
    Баллы:
    48
    Адрес:
    Ростов-на-Дону
    Ответ: Проводка датчика ABS

    Ставил в передний мост втулку и соответственно привод тулил - одному работаться сложно, 2-х рук мало, ну и оборвал провод на датчике ABS. Чего боялся то и получилось: начал звонить провод с помощью тонкой иглы (пробивается сквозь изоляцию в районе провода и звонится на контакт), добрался до датчика - оба провода оборваны в датчике. Попробовал распилить пластиковый наконечник датчика - понял что будет сложно, т.к. твердый он. Взял шило, нагрел до красна на газе и выжег часть пластикового наконечника, добравшись до проводков внутри датчика. Промерил сопротивление - 1.4 кОМ, датчик живой. Теперь буду подбирать похожий провод и впаивать. Восстанавливать наконечник буду с помощью холодной сварки.
