Защита Jimny ( раздатки и других нежных мест : мостов, амортизаторов, бака ... )

bobka

Ветеран
21 Август 2007
1,523
199
0
45
Екатеринбург
Езжу на ...
SJS 2002г. АКПП зеленый, был
Ответ: Любопытная защита...

А ее просто нет...:) Защита в свое время была приобретена у Ромы(Спринтера), еще из первых.
Это просто мой вариант ее доделки...Естественно все на глазок...:)))
Ну, Виктор, это уже не доделка а переделка. В целом хорошо. Эксплуатируй и делись мнением.
На вид при падении в колею все равно будет выгибаться, но это может установить только эксперемент!!! Возможно было бы не лишним наварить еще один усилитель по центру прореза, на траву он никак не повлияет, но немного усилит конструкцию. :thumbsup:

Да и за крепление защиты не к подушкам раздатки- это 5балов!!!!!!!! Каждый раз елозить эти подушки тоже не айс. Думаю эту доработку Роман может взять на заметку)))



Victor_S

Эксперт
3 Июль 2006
3,462
1,213
0
Луга
Езжу на ...
Jimny 2006МКПП
Ответ: Любопытная защита...

Возможно было бы не лишним наварить еще один усилитель по центру прореза, на траву он никак не повлияет, но немного усилит конструкцию. :thumbsup:
Была такая мысль, наварить поперечину, но от изгиба она не защитит, только вес лишний...:) Поезжу - посмотрю, все за раз трудно предусмотреть...;)


LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Любопытная защита...

Квадратный лист 5 мм. толщиной такого размера - это классный балласт будет ;).
А так то вообще правильная имхо идея - тоже все думаю когда-нибудь соорудить защиту что бы от от рамы до рамы и пороги оттуда-же.


Дивный

Эксперт
8 Февраль 2009
3,575
978
0
43
Питер
Езжу на ...
Jimny 2003 г.в.
Ответ: Любопытная защита...

Квадратный лист 5 мм. толщиной такого размера - это классный балласт будет ;).
А так то вообще правильная имхо идея - тоже все думаю когда-нибудь соорудить защиту что бы от от рамы до рамы и пороги оттуда-же.
у меня такая защита стоит. Практически от моста до моста и от рамы до рамы. Крепится к раме, ессесно.... Вещь хорошая, крепкая, тяжелая ))). Вечно снизу отполированная. С одной стороны, на ней хорошо скользить в чаче и защищает она душевно все подряд, и глушитель, и раздатку и трубки всякие.... )). С другой стороны, эффект присасывания в болоте потрясающий )))). Если остановился неудачно, то стронуться с места крайне проблемматично. Да и через барханы песчаные неудобно переползать, на защите повиснуть можно там, где без нее только рамой срежешь песочек и дальше потащишься.

Так что все крайне относительно ))).

Мне вариант Виктора нравится, если бы защиты не было, то делал бы так же, но глушак тоже защитил как-нибудь.... например, прутками 5 мм. ) вдоль него...


fanbike

Местный
23 Декабрь 2006
379
55
0
44
Красноярск
Ответ: Любопытная защита...

Угу - у меня друзья тоже один авиаконструктор второй с двумя инженерными по металлам и котлам, а когда до дела доходит немогут простейшие решения сделать грамотно - образование не показатель мышления, особенно пространственного - без обид.
Гайки на разрыв работать будут, да и шляпа это - гораздо крепче и габаритнее внутри приварить L образный кусок уголка с приваренными закладными.

2Виктор - думаю согнется конструкция при посадке насередину - усилинее надо было от края до края O образной формы сделать ИХМО



Victor_S

Эксперт
3 Июль 2006
3,462
1,213
0
Луга
Езжу на ...
Jimny 2006МКПП
Ответ: Любопытная защита...

2Виктор - думаю согнется конструкция при посадке насередину - усилинее надо было от края до края O образной формы сделать ИХМО
Вполне возможно...посмотрим. Раньше гнулось из-за того, что в месте где проходил глушак у Ромы были вырезаны пазы под него в боковинах. Соответственно где было ослаблено там и сгибалось. Сейчас вроде постарался этот пробел устранить...Посмотрим где будет следующее слабое место...:)


EDI

Эксперт-старожил
27 Апрель 2006
6,806
2,229
0
Израиль
Езжу на ...
авто
Ответ: Любопытная защита...

.............................

С другой стороны, эффект присасывания в болоте потрясающий )))). Если остановился неудачно, то стронуться с места крайне проблемматично.
..................................

ещё к недостаткам защиты от моста до моста можно отнести то что ухудшается охлаждение агрегатов ,
Выхлопная система,раздатка и коробка дают там жару ;)
особенно актуально для южных районов


Мakar

Сузуковод со стажем
24 Август 2009
1,056
241
63
Нижний Новгород
Езжу на ...
Jimny 4WD 1.3 2000г. МКПП
Ответ: Любопытная защита...

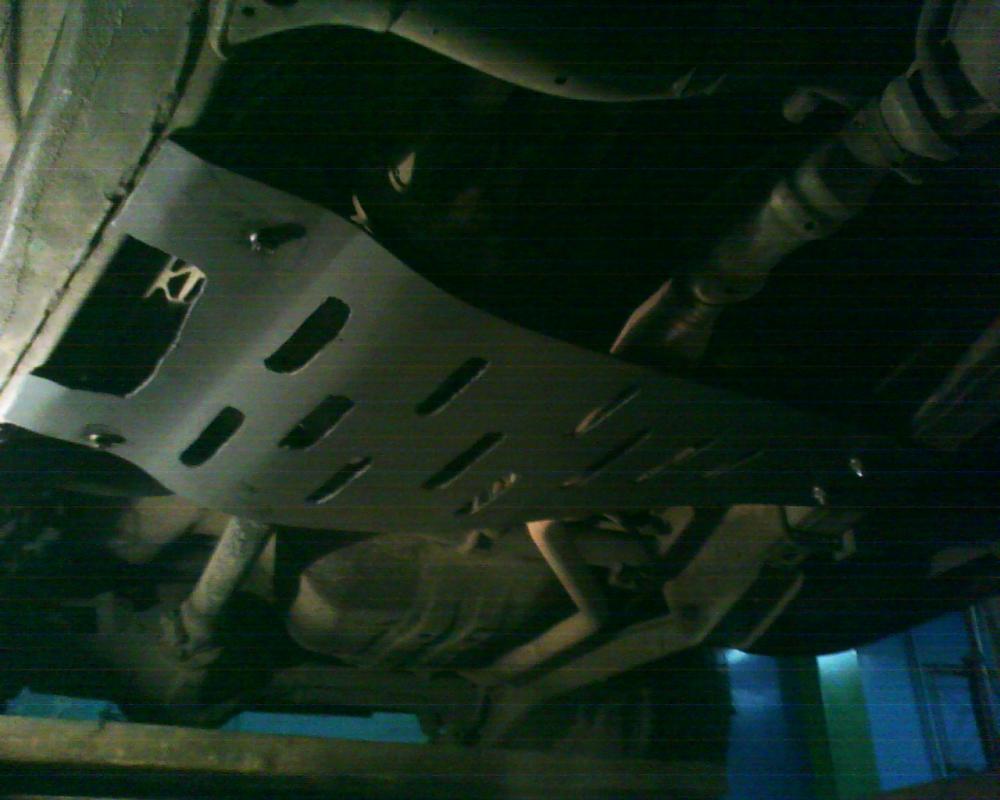

Вот, дорогие друзья, осмелился наконец-то тоже примострячить самодельную защиту раздатки.
Хоть она несравнима, конечно, с признанными шедеврами, такими как от Ромы..., но на мой взгляд, для гражданского тюнинга вполне понянет... Не для серьёзных покатушек, разумеется, но от булыжников, бордюров, ледяных глыб и сугробов, думаю, способна спасти...
главное, что не затратно вовсе и не трудоёмко...
вырубил, согнул, на литол посадил, шума не прибавляет...
да и грязь с водой не задерживает...

покрасил, кстати железнодорожной краской (похожа на простую водоэмульсионку), жижа с неё за несколько минут отваливается...


Вложения

Grigor

Свой в доску
14 Сентябрь 2009
599
124
43
Байконур
Езжу на ...
Сузуки-Джимни, 2008, левый руль, АКПП, бежевый мет, АТ215/75R15, защита РК, Lock Right.
Ответ: Любопытная защита...

Поставил анвировскую защиту, зад РК со всеми разъёмами и электродвигателем защищает хорошо, а вот передний лепесток для датчика ПП оказался каким - то рудиментарным

Пришлось дорабатывать:

.


REM

Ветеран
10 Август 2006
1,769
340
83
Krasnodar
Езжу на ...
Suzuki jimny 2006 АКПП
Ответ: Любопытная защита...

...переборщил с велечиной... при замятии защиты может и промкардан достать.





Grigor

Свой в доску
14 Сентябрь 2009
599
124
43
Байконур
Езжу на ...
Сузуки-Джимни, 2008, левый руль, АКПП, бежевый мет, АТ215/75R15, защита РК, Lock Right.
Ответ: Любопытная защита...

...переборщил с велечиной... при замятии защиты может и промкардан достать.
Это на фото большая получилась - широкоугольный объектив. Проверял на картонном шаблоне, достаёт только до штоков ПП, при загибе где-то 90 град.


REM

Ветеран
10 Август 2006
1,769
340
83
Krasnodar
Езжу на ...
Suzuki jimny 2006 АКПП
Ответ: Любопытная защита...

Это на фото большая получилась - широкоугольный объектив. Проверял на картонном шаблоне, достаёт только до штоков ПП, при загибе где-то 90 град.
Мнет вверх сам поддон, когда в центре колеи пенек или камень.


Grigor

Свой в доску
14 Сентябрь 2009
599
124
43
Байконур
Езжу на ...
Сузуки-Джимни, 2008, левый руль, АКПП, бежевый мет, АТ215/75R15, защита РК, Lock Right.
Ответ: Любопытная защита...

На днях впервые выбрался на Джиме в степь, и чуть не сгорел в 50км от цивилизации. Трава набилась между глушителем и Анвировской защитой и не тлела, не дымилась, а именно ГОРЕЛА! Огнетушитель и ручка домкрата спасли положение, и ещё то, что остановился перекурить (а говорят, что курить вредно:D) До этого хотел обмотать банку над защитой огнеупорной тканью, но что-то не рискнул. Теперь срочно буду переделывать защиту, скорее всего по проекту Виктора_С.
Виктор, есть уже положительные-отрицательные отзывы?


Victor_S

Эксперт
3 Июль 2006
3,462
1,213
0
Луга
Езжу на ...
Jimny 2006МКПП
Ответ: Любопытная защита...

Виктор, есть уже положительные-отрицательные отзывы?
Нет. Пока конкретно сказать ничего не могу... Сухой травы давно нет, сплошная вода...:) Ездил вчера за водой на родник. Там такой крутой спуск к речке довольно разбитый и затем подъезд к самому роднику. Вчера спустился вниз, а там озеро, еле развернулся и поднялся обратно, родник где-то глубоко под водой...:) В эти выходные планируем покататься немного - отпишусь если будут проблемы с защитой.

  • Нравится
Реакции: 1 человек
Z

Zor

Guest
Ответ: Любопытная защита...

А как с прочностью конструкции?

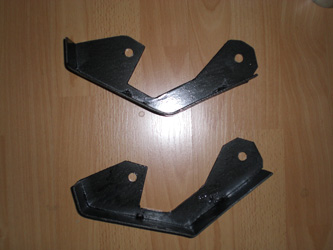

Купил по случаю аналогичную "заготовку", как минимум надо усилить под вырезами для глушака, а от усиления и до полной переделки недалеко...


-----



оффтоп

Защита креплений задних амортизаторов симметричная?



и как её ставят?
У меня как на картинке, только "зеркально" повёрнутые и обе одинаковые. Под машину только в субботу доберусь, хотелось бы знать заранее...




Grigor

Свой в доску
14 Сентябрь 2009
599
124
43
Байконур
Езжу на ...
Сузуки-Джимни, 2008, левый руль, АКПП, бежевый мет, АТ215/75R15, защита РК, Lock Right.
Ответ: Любопытная защита...

Пока катался без защиты, на скорую руку соорудил вот такой "воротничок" для защиты датчика ПП от травы и веток:


Заодно притянул поближе к раздатке его провода.
А вот , собственно, и защита:





Как ни кумекал, а всё равно вышла защита Виктора_С. Только вместо квадратного профиля - толстостенные трубы, под фланцевые гайки шпилек подушек РК - просверлены большие отвестия, площадка для "козы" пошире и частично притянута к раме.
Время покажет, как отнесётся новая защита к сухой траве и ударным нагрузкам, но, имхо, получилось даже прочнее, чем штатная Анвировская.
Ещё удобно станет выгребать грязь и мусор с защиты, не снимая её - достаточно воспользоваться ручкой от домкрата и приклонить колено у левого борта.

  • Нравится
Реакции: 2 человек

umka

Сузуковод со стажем
10 Февраль 2009
1,005
148
0
СПб
Езжу на ...
jimny 2008 M13A
ремонт и тюнинг, гражданский и не очень, днем и ночью
(905)220-04-42
Ответ: Любопытная защита...

см. болты крепления продольных рычагов, взглянеш на машину - сам все поймеш. Если будеш по пути с васьки до петергофа - можем вечером встретится посмотриш.

  • Нравится
Реакции: 1 человек
Z

Zor

Guest
Ответ: Любопытная защита...

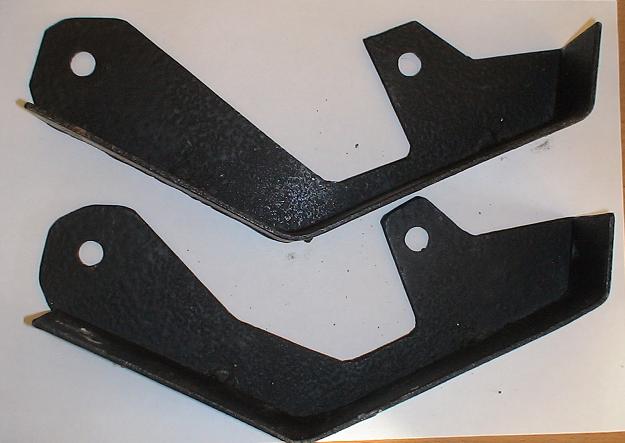

Решил защиту таки колхозить по вышеописанному методу- от чего бы использовать прутки, чтоб по крепче? Может арматурину взять какую по толще?

________________________________

Я правильно понимаю что защита крепления амортизаторов есть "левая" и "правая"?

А то мне похоже две правых попалось.


Вложения

Grigor

Свой в доску
14 Сентябрь 2009
599
124
43
Байконур
Езжу на ...
Сузуки-Джимни, 2008, левый руль, АКПП, бежевый мет, АТ215/75R15, защита РК, Lock Right.
Ответ: Любопытная защита...

Решил защиту таки колхозить по вышеописанному методу- от чего бы использовать прутки, чтоб по крепче? Может арматурину взять какую по толще?
По толщине критично - будет глушитель задевать.

  • Нравится
Реакции: 1 человек

LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Любопытная защита...

Арматура - это хорошая сталь, качественная, не гвоздилин ))

  • Нравится
Реакции: 1 человек





Grigor

Свой в доску
14 Сентябрь 2009
599
124
43
Байконур
Езжу на ...
Сузуки-Джимни, 2008, левый руль, АКПП, бежевый мет, АТ215/75R15, защита РК, Lock Right.
Ответ: Любопытная защита...

Пока стоят ещё сухие тёплые денёчки, поспешил протестировать доработаную защиту. Далеко не выезжал, но окрестные кусты поутюжил основательно. Флору выбирал разнообразную, верблюжья колючка из которой самая безобидная. Результат - положительный, под злополучной банкой глушителя ничего не скапливается. Но горелым воняет, это тлеет мелкий сушняк, забивающийся под родные щитки банок, думаю, вреда не будет. Ну а та часть защиты, что не подверглась обрезанию, по прежнему работает сенокосилкой, но теперь выдувается лучше и удобно чистить без снятия.

  • Нравится
Реакции: 1 человек

umka

Сузуковод со стажем
10 Февраль 2009
1,005
148
0
СПб
Езжу на ...
jimny 2008 M13A
ремонт и тюнинг, гражданский и не очень, днем и ночью
(905)220-04-42
Ответ: Любопытная защита...

Решил защиту таки колхозить по вышеописанному методу- от чего бы использовать прутки, чтоб по крепче? Может арматурину взять какую по толще?

________________________________

Я правильно понимаю что защита крепления амортизаторов есть "левая" и "правая"?

А то мне похоже две правых попалось.
скорее 2 правых, но в общем ты прав.

  • Нравится
Реакции: 1 человек
Z

Zor

Guest
Ответ: Любопытная защита...

Пока стоят ещё сухие тёплые денёчки, поспешил протестировать доработаную защиту. Далеко не выезжал, но окрестные кусты поутюжил основательно. Флору выбирал разнообразную, верблюжья колючка из которой самая безобидная. Результат - положительный, под злополучной банкой глушителя ничего не скапливается. Но горелым воняет, это тлеет мелкий сушняк, забивающийся под родные щитки банок, думаю, вреда не будет. Ну а та часть защиты, что не подверглась обрезанию, по прежнему работает сенокосилкой, но теперь выдувается лучше и удобно чистить без снятия.
Какой у вашего варианта диаметр труб и гнули ли вы их?


JimSergy

Опытный сузуковод
27 Март 2008
861
110
0
Воронеж
Езжу на ...
Opel Corsa, 2007, 1.0i, Suzuki Jimny 2008 Fedima Extreme Evolution 28.5"
Защита рулевых тяг. Точки крепления?

Вчера произвел обрезание переднего бампера нового образца. Теперь встал вопрос об изготовлении защиты радиатора и рулевых тяг. Посидев под машиной так и не додумался к чему ее лучше закрепить с наименьишими сложностями. Хочется что нибудь похожее на вот этот вариант http://4x4shop.ru/inc/gallery/SuzukiJimny_automatic/01.JPG
Но не понятно как закрепить? По форуму ссылок много, но в основном или вместе с силовым бампером, или с зашитой от Романа с площадкой под лебедку. Лебедку ставить не планирую. Авто для зеленой трассы. Если у кого-то есть фото или описание крепления защиты - киньте пожалуйста!

Если нет - буду в выходные изобретать велосипед сам.Чешу репу.


umka

Сузуковод со стажем
10 Февраль 2009
1,005
148
0
СПб
Езжу на ...
jimny 2008 M13A
ремонт и тюнинг, гражданский и не очень, днем и ночью
(905)220-04-42
Ответ: Защита рулевых тяг. Точки крепления?

Нижние точки крепления - отверстия в буксировочных проушинах, верхние точки крепления отверстия в балках рамы под бампером. Надо снять бампер.

  • Нравится
Реакции: 1 человек


Grigor

Свой в доску
14 Сентябрь 2009
599
124
43
Байконур
Езжу на ...
Сузуки-Джимни, 2008, левый руль, АКПП, бежевый мет, АТ215/75R15, защита РК, Lock Right.
Ответ: Любопытная защита...

Какой у вашего варианта диаметр труб и гнули ли вы их?
Внешний диаметр 21,5мм, толщина стенки где-то мм-ра четыре, не могу померить - куски выбросил, а концы заварены, трубы прямые. Тянул глушитель вниз - не достаёт.
Вопрос к сообществу - в целях пожаробезопасности может, поснимать все эти штатные щиточки с глушителя, лучше будет обдуваться, траву-ветки не цеплять, гнить меньше? Или оголятся высокотемпературные поверхности, и если что к ним прилипнет, то каюк? У кого какие мнения?

  • Нравится
Реакции: 1 человек

umka

Сузуковод со стажем
10 Февраль 2009
1,005
148
0
СПб
Езжу на ...
jimny 2008 M13A
ремонт и тюнинг, гражданский и не очень, днем и ночью
(905)220-04-42
Ответ: Любопытная защита...

Внешний диаметр 21,5мм, толщина стенки где-то мм-ра четыре, не могу померить - куски выбросил, а концы заварены, трубы прямые. Тянул глушитель вниз - не достаёт.
Вопрос к сообществу - в целях пожаробезопасности может, поснимать все эти штатные щиточки с глушителя, лучше будет обдуваться, траву-ветки не цеплять, гнить меньше? Или оголятся высокотемпературные поверхности, и если что к ним прилипнет, то каюк? У кого какие мнения?
А какую цель преследуете?

Z

Zor

Guest
Ответ: Любопытная защита...

Катализатор оголять нельзя- первая лужа и осыпется.


Grigor

Свой в доску
14 Сентябрь 2009
599
124
43
Байконур
Езжу на ...
Сузуки-Джимни, 2008, левый руль, АКПП, бежевый мет, АТ215/75R15, защита РК, Lock Right.
Ответ: Любопытная защита...

А какую цель преследуете?
Трава набивается, может, и ничего страшного, но после недавнего возгорания (над Анвировской защитой) уже на воду дую.

Добавлено через 6 минут
Катализатор оголять нельзя- первая лужа и осыпется.
Не совсем понял, щиток катализатора ведь перфорированный, для воды из лужи препятствия не представляет.

Z

Zor

Guest
Ответ: Любопытная защита...

Он горячий, пар не даст попасть воде, естественно в разумных пределах.



Нарыли мне в закромах 16ю арматуру, надо бы ещё трубу, чтоб осмсленно выбрать- труба наверно по легче будет, но толще....
