Багажник на крышу - Vitara

Тема в разделе "Vitara, X-90, Sidekick, Escudo", создана пользователем 502, 17 окт 2009.

  1. 502
    Оффлайн

    502

    Регистрация:
    10 окт 2009
    Сообщения:
    234
    Баллы:
    94
    Адрес:
    SPb
    Прошу совет.

    Нужен багажник на крышу для "квадратной" Витары 5-дверки.
    Релингов нет.
    Предлагаемая обычно "универсальная" модификация с зацепом за дверные проемы встает как-то неуверенно.

    Кто как решал сию задачу?
    Хочется что-то надежное, грузы большие.

  2. Загрузка...


  3. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.790
    Баллы:
    447
    Адрес:
    г.Сосновый Бор, Лен.обл.
    1 человеку нравится это.
  4. artist
    Оффлайн

    artist Витара коротыш 93 года,

    Регистрация:
    5 янв 2008
    Сообщения:
    584
    Баллы:
    231
    Адрес:
    Москва
    Ответ: Багажник на крышу - Vitara

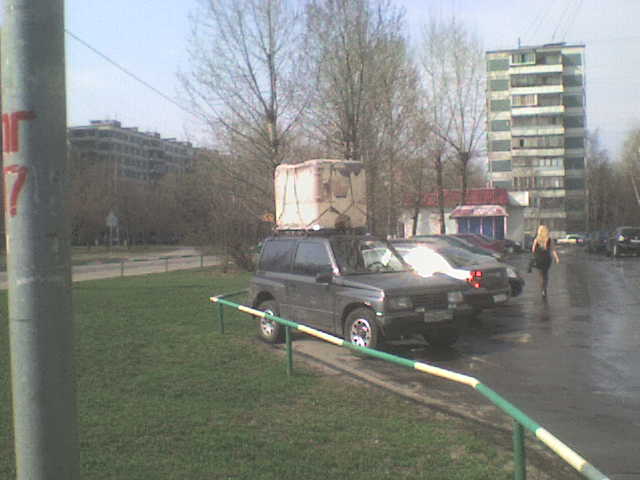

    я поставил себе поперечины и успокоился. Возил на дачу воот такую клацеплюху (на фото)

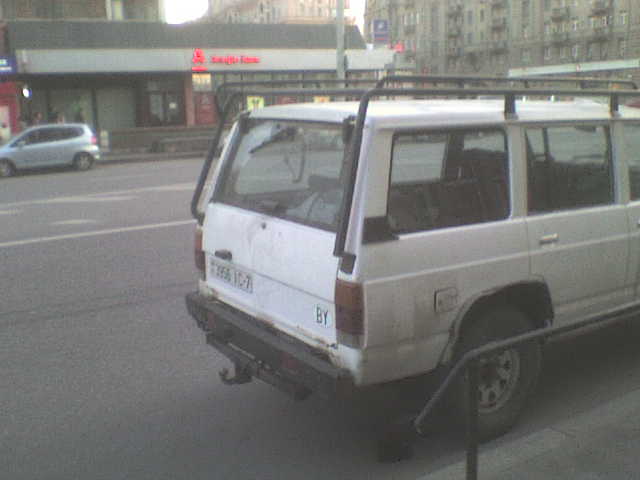

    а вообще, раньше хотел что-то типа этого, как на фото с белой машиной. Правда, это не витара, но у нас тоже предусмотрено такое крепление


    Вложения:

    • DSC00025.JPG
    • DSC00024.JPG
  5. exatime
    Оффлайн

    exatime

    Регистрация:
    26 ноя 2006
    Сообщения:
    76
    Баллы:
    53
    Адрес:
    Оренбург

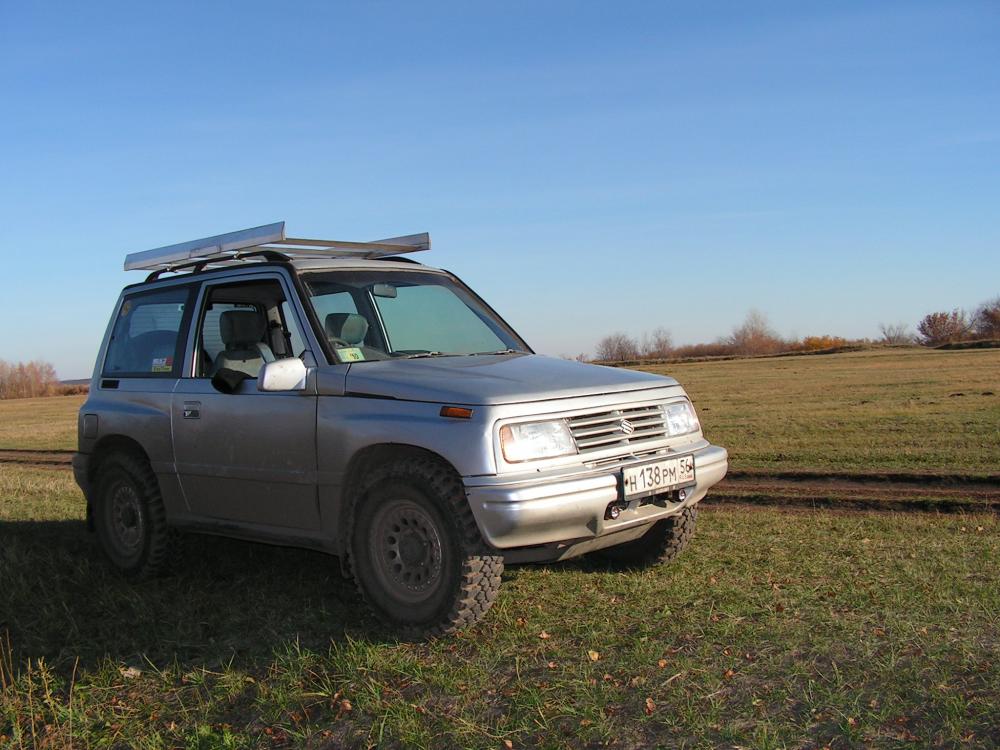

    Вложения:

    • PICT0028.jpg
    1 человеку нравится это.
  6. Politonus
    Оффлайн

    Politonus

    Регистрация:
    16 окт 2008
    Сообщения:
    248
    Баллы:
    196
    Адрес:
    Санкт-Петербург
    Ответ: Багажник на крышу - Vitara

    У меня стоит польская штука под названием Дромарер Д2. Два часа с тисками и болгаркой - теперь стоит более чем уверенно! Могу сфоткать и выложить.

    1 человеку нравится это.
  7. 502
    Оффлайн

    502

    Регистрация:
    10 окт 2009
    Сообщения:
    234
    Баллы:
    94
    Адрес:
    SPb
    Ответ: Багажник на крышу - Vitara

    Хотелось бы!

  8. lkot
    Оффлайн

    lkot

    Регистрация:
    5 мар 2009
    Сообщения:
    11
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Багажник на крышу - Vitara

    У меня тоже стоитДромарер, только обшлось без всяких болгарок и тисков, плоскогубцы только:)
    В аватаре фото прошлогоднее, тогда еще не стоял багажник


    Вложения:

    • багажник.JPG
    1 человеку нравится это.
  9. Politonus
    Оффлайн

    Politonus

    Регистрация:
    16 окт 2008
    Сообщения:
    248
    Баллы:
    196
    Адрес:
    Санкт-Петербург
    Ответ: Багажник на крышу - Vitara

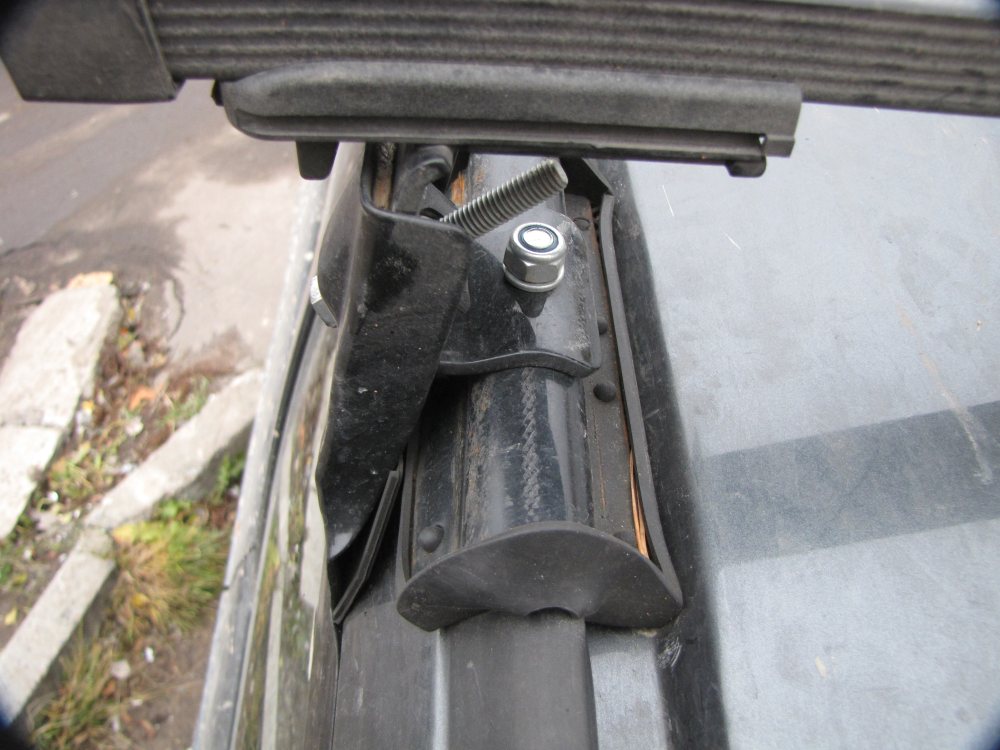

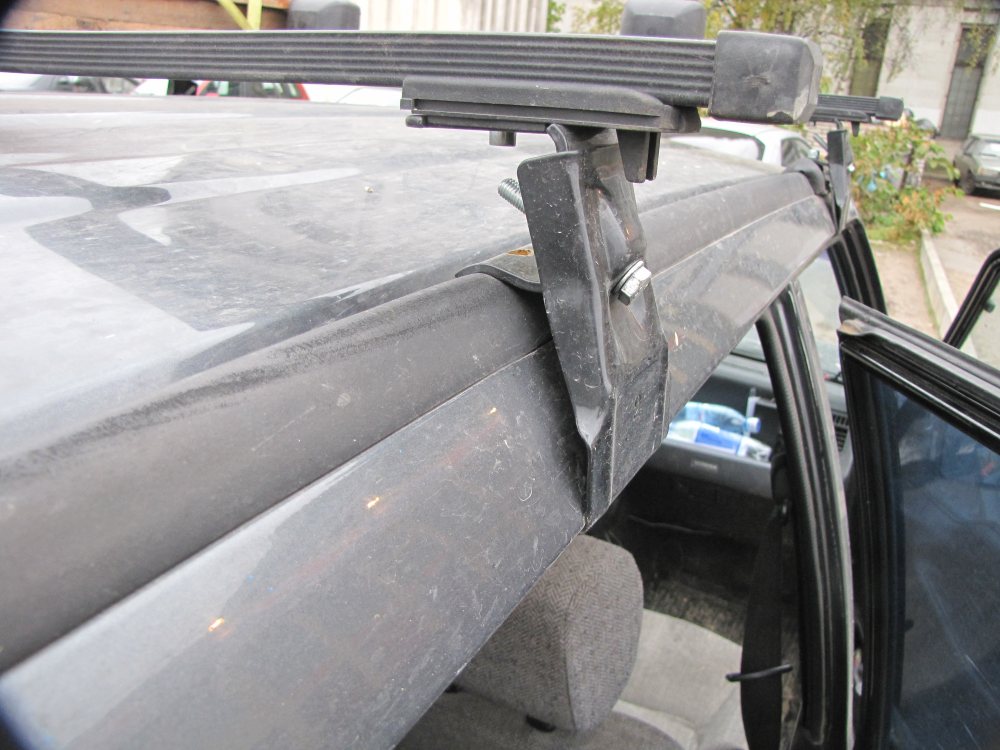

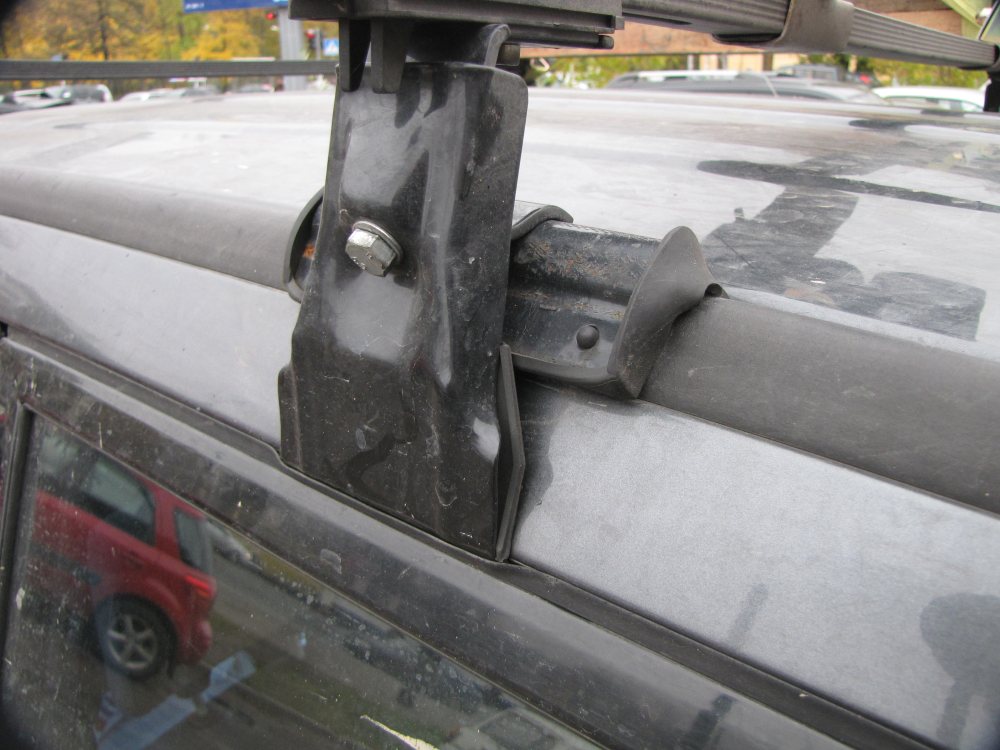

    А вот и багажник.

    Болгарка и тиски применялись для того, чтобы штатные площадки как следует в желоб встали.

    Соответственно:

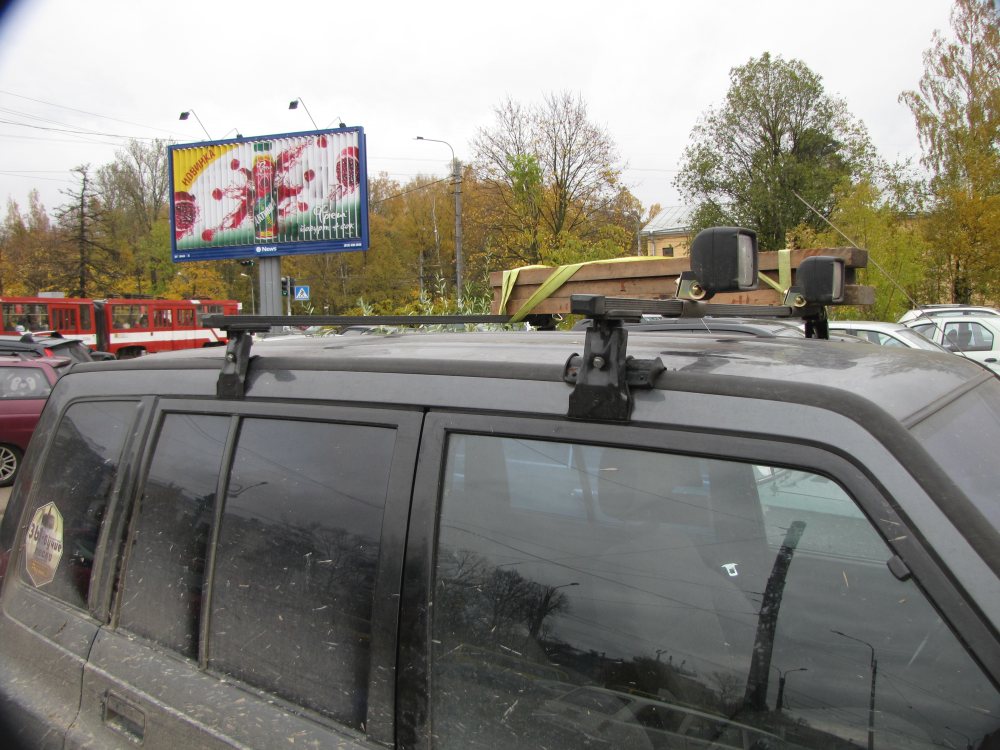

    1) общий вид

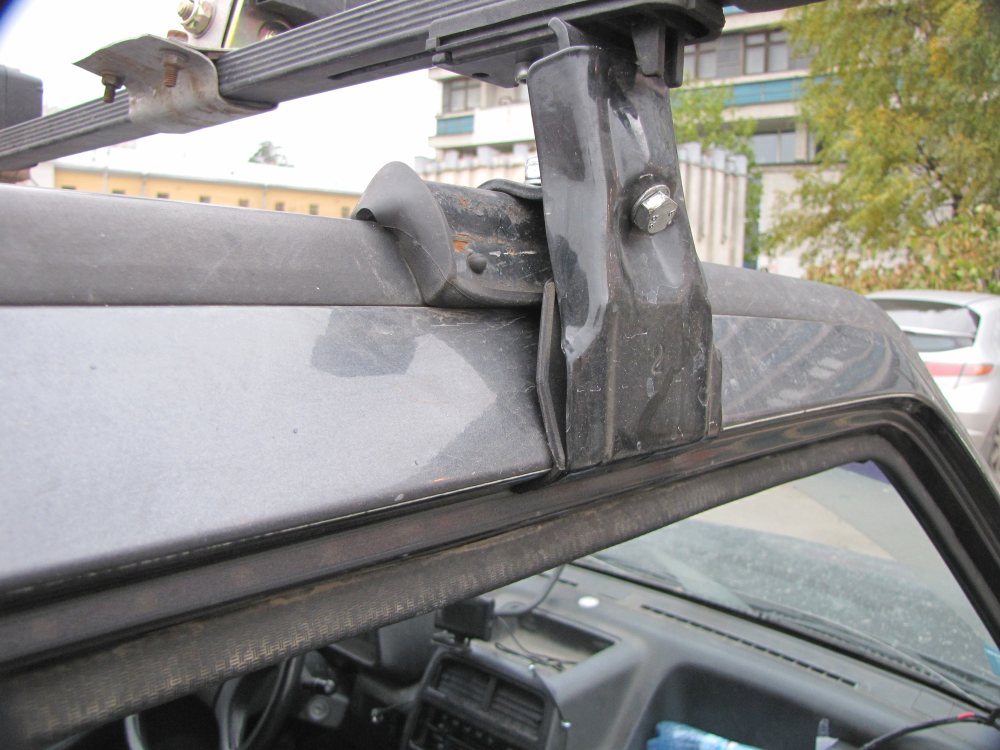

    2) переднее крепление (видно, где гнул площадку)
    3) переднее крепление (видно, где пилил)
    4) переднее крепление (видно, что держится очень даже уверенно)
    5) заднее крепление (без пластин - за бортик держится, но мне такой вариант не очень нравится - буду делать также, как спереди)


    Вложения:

    • IMG_3180.JPG
    • IMG_3181.JPG
    • IMG_3182.JPG
    • IMG_3183.JPG
    • IMG_3184.JPG
    1 человеку нравится это.
  10. lkot
    Оффлайн

    lkot

    Регистрация:
    5 мар 2009
    Сообщения:
    11
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Багажник на крышу - Vitara

    ну и мой вариант

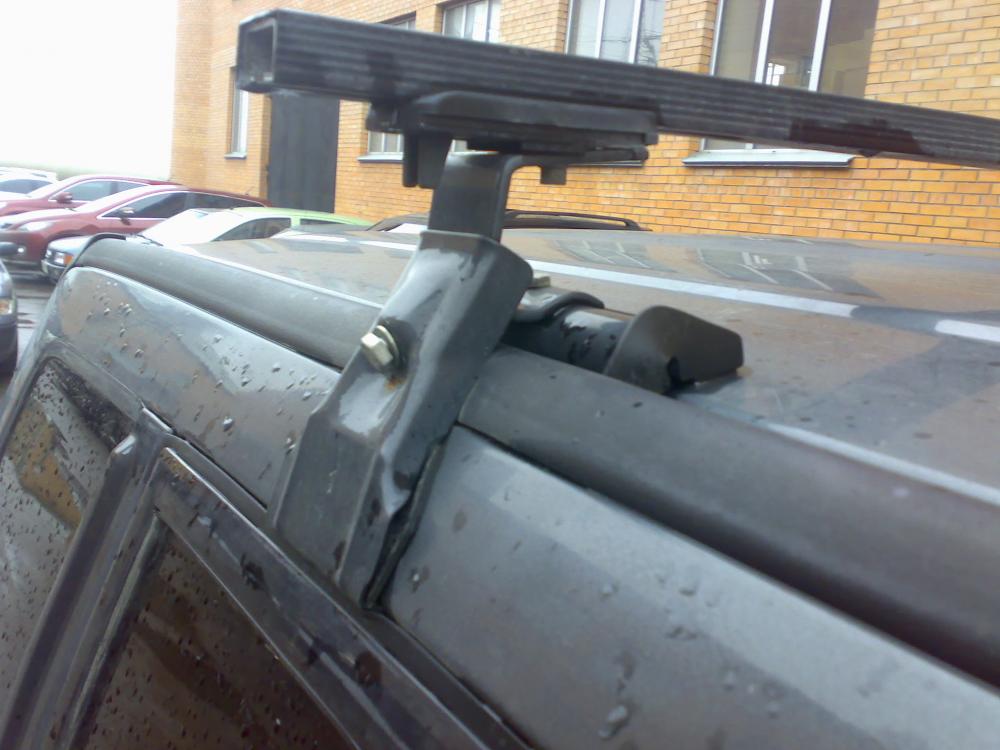

    1. Передний

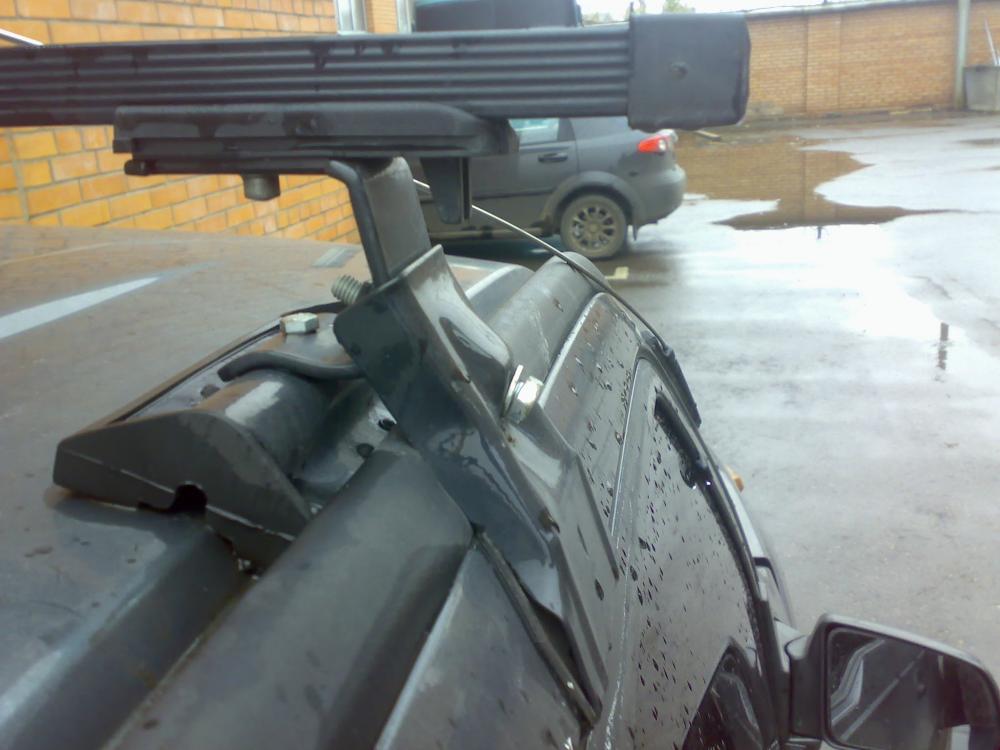

    2. Передний

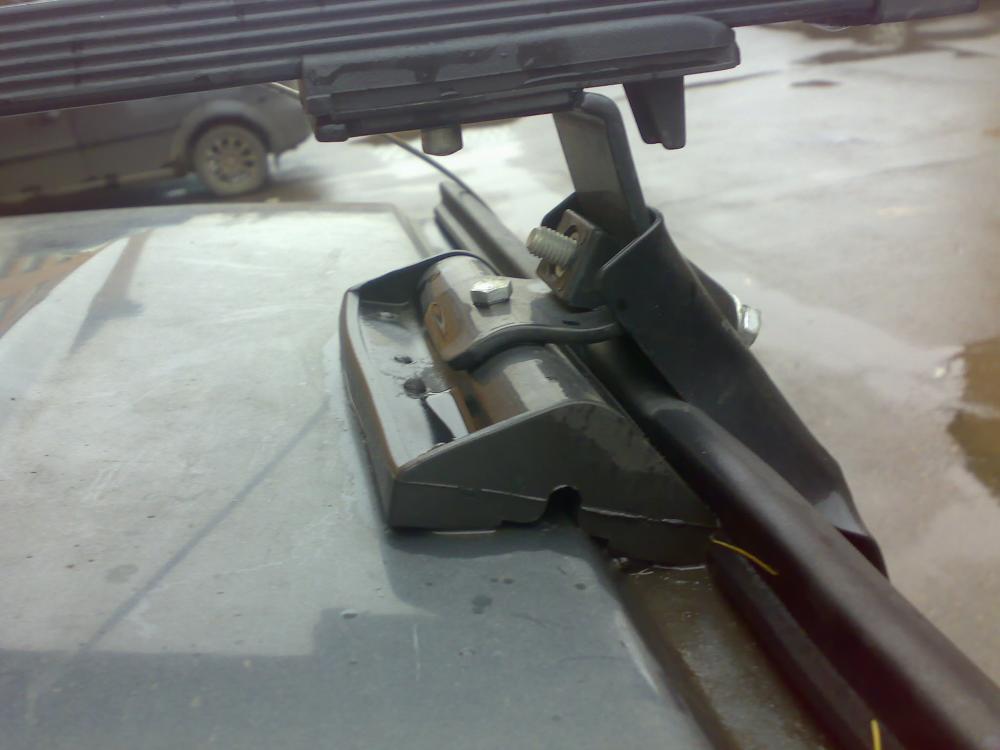

    3. Задний


    Вложения:

    • 22102009624.jpg
    • 22102009626.jpg
    • 22102009625.jpg
    1 человеку нравится это.
  11. 502
    Оффлайн

    502

    Регистрация:
    10 окт 2009
    Сообщения:
    234
    Баллы:
    94
    Адрес:
    SPb
    Ответ: Багажник на крышу - Vitara

    Благодарю тех, кто прислал фотки с Дромадером!
    Это стандартный вариант, его предлагают продавцы во всех магазинах, цена вопроса в бибишке в районе 500 р. за комплект.

    Вариант простой, но есть такие сомнения:

    - насколько надежно держится, в т.ч. на отрыв вверх?
    - какая грузоподъемность?
    - при большой нагрузке (до 200 кг) - не замнет ли крышу, т.к. упирается в нее как-то криво?

    Хочу именно что-то грузоподъемное, т.к. бывает вожу тяжелые конструкции (например европаллет с грузом на небольшие расстояния), либо с приличной парусностью, большие листы - может работать и на отрыв, при высокой скорости и ветре.

    Что еще можно предложить?

    Или менять машину? По большому счету, все кроме багажника, устраивает. Вездеход необходим. Пикап не хочу - проблемы с длинномером.

  12. artist
    Оффлайн

    artist Витара коротыш 93 года,

    Регистрация:
    5 янв 2008
    Сообщения:
    584
    Баллы:
    231
    Адрес:
    Москва
    Ответ: Багажник на крышу - Vitara

    вот и у меня такой же

  13. 502
    Оффлайн

    502

    Регистрация:
    10 окт 2009
    Сообщения:
    234
    Баллы:
    94
    Адрес:
    SPb
    Ответ: Багажник на крышу - Vitara

    Почитал статью. Молодца!
    Ты просто гениальный рукастый маньяк. Я бы не осилил. У нас такое готовое продается. Цена в районе 2000 р. Хотя сделать своими руками - наверно приятнее.
    Тули реально заряжены, но под них работает вполне сносного качества китай, делают по сути то же самое. Жаль, что такая красота только на релинги. В перспективе думаю такое и поставить, решить бы вопрос как крепить к крыше.

  14. lkot
    Оффлайн

    lkot

    Регистрация:
    5 мар 2009
    Сообщения:
    11
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Багажник на крышу - Vitara

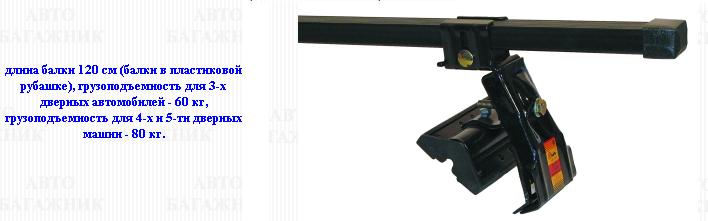

    у Дромадера максимальная грузоподъемность 80кг

  15. ДимНик
    Оффлайн

    ДимНик Гость

    Ответ: Багажник на крышу - Vitara

    Спасибо за инфу! :thumbsup: Взял на заметку
    А вот еще такой вопросик: багажник сильно поет на скорости?

  16. Politonus
    Оффлайн

    Politonus

    Регистрация:
    16 окт 2008
    Сообщения:
    248
    Баллы:
    196
    Адрес:
    Санкт-Петербург
    Ответ: Багажник на крышу - Vitara

    Прилично. Особенно, если на нем еще что-то лежит. На 80-ти слышно нормально. Но в силу того, что движок у нас тоже не самый тихий - раздражает не сильно.

  17. lkot
    Оффлайн

    lkot

    Регистрация:
    5 мар 2009
    Сообщения:
    11
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Багажник на крышу - Vitara

    А я вообще не чувствую разницы, что с ним что без него, может действительно двигатель все заглушает..

  18. Politonus
    Оффлайн

    Politonus

    Регистрация:
    16 окт 2008
    Сообщения:
    248
    Баллы:
    196
    Адрес:
    Санкт-Петербург
    Ответ: Багажник на крышу - Vitara

    Я так попробовал - мне как-то не понравилось... Но тут как всегда - на вкус и цвет...

  19. 502
    Оффлайн

    502

    Регистрация:
    10 окт 2009
    Сообщения:
    234
    Баллы:
    94
    Адрес:
    SPb
    Ответ: Багажник на крышу - Vitara

    Да, это несерьезно - по 20 кг на опору.
    Есть мысль приколхозить от Шеви-Нивы, просверлив отбортовку крыши - кто пробовал, как получается?

  20. artist
    Оффлайн

    artist Витара коротыш 93 года,

    Регистрация:
    5 янв 2008
    Сообщения:
    584
    Баллы:
    231
    Адрес:
    Москва
    Ответ: Багажник на крышу - Vitara

    видел на фото, как сверлили отбортовку. Приходится резинку надрезать. Отбортовка там узенькая, диаметр отверстий будет небольшой. Поэтому надо делать больше дырок. а то на скорости груз может и сломать 6 мм болт.

  21. exatime
    Оффлайн

    exatime

    Регистрация:
    26 ноя 2006
    Сообщения:
    76
    Баллы:
    53
    Адрес:
    Оренбург
    Ответ: Багажник на крышу - Vitara

    Вообще не поет. В смысле завываний как было еще со стандартным жигулевским на моей первой 2107 нет. Слышно конечно как ветер в нем шумит, но он на 100км/с по всему кузову шумит - форма авто у нас не скоросная. Ты наверно заметил, что поперечины там "аэродинамически" уложены?

    У меня он резонирует ровно на 45км/ч из-за зубастой резины Cordiant OFF-ROAD, привем конкретный такой короткий рык :) Надо наверно третьи точки врепления на реллинги поставить

    Добавлено через 6 минут
    Спасибо :)
    Собствено сделать своими руками - самое важное, сделать с выйгрышем - в двойне.
    Он получился срерх легкий (6.2кг, я даже не ожидал) и дешевый.
    Я "в круг" уложился в 2200, собственный труд как бонус :), у нас да и в инете дешевле 3000 за я не находил

  22. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.790
    Баллы:
    447
    Адрес:
    г.Сосновый Бор, Лен.обл.
    Ответ: Багажник на крышу - Vitara

    Читал, что силовые багажники делают, но только через сверление крыши и пластины усилители мощные, всё остальное вырывает, были случаи. А вообще, по идее можно побольше стоек штатных поставить, так на минивенах делают видел.

    Была ещё идея лист с невысокими продольными брусками-ножками на нашу отбортовку прикручивать и винтов побольше, типа низких алюминиевых или деревянных санок. И петь не будет, если снизу пенку положить и нагрузка любая, не точечные опоры, и краска цела, правда резинку дырявить неохота. Так и не собрался поэкспериментировать, возил длиномеры в салоне до 2.5м, по диагонали на ребро ставил, да и длиннее возил, с приоткрытой задней дверью :).

  23. spy4ik
    Оффлайн

    spy4ik

    Регистрация:
    24 окт 2007
    Сообщения:
    84
    Баллы:
    0
    Адрес:
    домодедово МО
    Ответ: Багажник на крышу - Vitara

    это где такое читал?
    я себе тоже такое хотел - даже форум подрывал на эту тему, но когда посмотрел на крышу изнутри - понял что полости мешаются.

  24. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.790
    Баллы:
    447
    Адрес:
    г.Сосновый Бор, Лен.обл.
    Ответ: Багажник на крышу - Vitara

    Вот где:
    http://forums.drom.ru/suzuki-escudo/t1151239676.html

    3 пластины-усилителя 2.5*50мм приклеиваются к крыше герметиком. К ним болтами экспедиционник. До 300кг возили. Остальное всё хлипко.

    1 человеку нравится это.
  25. spy4ik
    Оффлайн

    spy4ik

    Регистрация:
    24 окт 2007
    Сообщения:
    84
    Баллы:
    0
    Адрес:
    домодедово МО
    Ответ: Багажник на крышу - Vitara

    по краю крыши (а ведь нам интересно прям к самому краю крепления впендюрить) идет полость. Пальцами туда не залезешь. Тут надо либо гинеколога вызывать, либо этот загиб разгинать а потом обратно сворачивать.
    Можно, конечно, болт через полость пустить (через 2 листа) - но это не жестко. Держать, конечно, будет (не оторвет) - но начент греметь.

    да - есть вариант как раз длинных поперечных пластин через всю крышу (ну или большие площадки) - и тогда болты загнать рядом с полостями - но для этого надо гнуть эти пластины по форме крыши. А в гараже кувалдометром, тисками да газовым ключем не обойдешься...
    Кроме того, сверху крыши должны быть ответные пластины - и тоже по профилю крыши. Только тогда герметик нормально сработает (становится как очень плотная резина) - так как его функция не клеить а пятно контакта образовать.

  26. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.790
    Баллы:
    447
    Адрес:
    г.Сосновый Бор, Лен.обл.
    Ответ: Багажник на крышу - Vitara

    Так понял, не на край крыши ставят. Главное не смещения на срез, главное давление на крышу уменьшить, поэтому длинные полосы из 3мм стали изнутри видимо и используются, нагрузка давит на изгиб стали, а не крыши, рёбра жёсткости получаются. Герметик только чтоб не гремело + от воды наверно. Ответная часть сверху тоже не нужна наверно, там поперечины или корзина стянутся с внутренними толстыми стальными полосами мощными длинными болтами. Так я понял идею. Мне одно не нравится - дырявить штатное совсем неохота, тем более багажник у пятидверок отличный и так.

  27. spy4ik
    Оффлайн

    spy4ik

    Регистрация:
    24 окт 2007
    Сообщения:
    84
    Баллы:
    0
    Адрес:
    домодедово МО
    Ответ: Багажник на крышу - Vitara

    чем ближе к краям тем жестче. по крайней мере на моей так :) . если потыкать в крышу пальцем по середине - играет; если потыкать возле окошка - не играет. Отсюда вывод что чем ближе к краю тем меньше надо контактную площадку.
    Длинные полосы тоже, конечно, хорошо - но их правильно согнуть по форме крыши труднее.

    Насчет ответных планок сверху: по теории- верхние пластины (их площадь) влияют на допустимое усилие продавливания сверху вниз. Если верхняя пластина соединена жестко (в направлении верх-низ) с нижней, а нижняя через клей - с крышей - то часть нагрузки примет на себя нижняя пластина. В идеальном случае с идеальным клеем - ровно половину нагрузки. И, соответственно, в этом идеалном случае площадь каждой из двух пластин - половина от площади той единственной что была бы сверху.

    По той же теории нижняя пластина должна удерживать багажник на обратных перегрузках (кочки, торможения когда багажник стремится вверх).
    Примем что груз - 100кг. И болтает его с ускорением 2G - то есть максимальное усилие вниз - 300кг, а вверх - 100кг. Вот и получается что верхняя пластина должна быть трижды больше нижней.

    А если совсем верхние пластины не ставить - то груз будет давить на площадь лапок багажника и на площадь нижней пластины с учетомослабления на слое клея. Я не говорю что этого мало для наших нужд. Потому что не могу даже приблизительно сказать - много это или мало.
    Но все-таки я бы малую пластинку поставил.

    Причем я бы сделал так (если б кто помог со струментом и руками):
    Рядом с полостью просверлил дырьку под болт. Наживил бы в нее болтяру шляпком снизу. Нижнюю пластинку - частично прорезал с одной стороны на некоторое расстояние шириной пропила под болт. И эту вилку загнал рогами подальше под полость. Прихватил бы сваркой болт с вилке. Теперь пластина-вилка одим концом в полости лежит и из ее середки болт через дырку наружу идет. Приклеил бы ее к крыше. Снаружи положил бы ответную обычную пластину дыркой на болт и приклеил бы к крыше. И не жалея клея-герметика. Все.
    Конструкция неразбирабельная и постоянно из крыши вверх будут торчать рОги (болтики). Лично меня бы это не смутило :D

  28. Akina
    Оффлайн

    Akina

    Регистрация:
    6 фев 2006
    Сообщения:
    3
    Баллы:
    0
    Ответ: Багажник на крышу - Vitara

    есть б/у багажник THULE для пятидверки ВИТАРА.Что только на нем не перевозил. Остался после продажи авто, могу продать по дешевке. Все вопросы на ariandr2005@yandex.ru

  29. Levoflangoviy
    Оффлайн

    Levoflangoviy

    Регистрация:
    4 июл 2006
    Сообщения:
    956
    Баллы:
    324
    Адрес:
    В полях под Петроградомъ
    Ответ: Багажник на крышу - Vitara

    нарисовал бы схемку условную данного крепления. Очень любопытно.

  30. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.790
    Баллы:
    447
    Адрес:
    г.Сосновый Бор, Лен.обл.
    Ответ: Багажник на крышу - Vitara

    Конструкция чужая, подробности неизвестны, но я так понял, что корзина мощная притягивается болтами мощными к стальным мощным рёбрам, наверно поперечным и болты по краям. Грубо говоря вместо хлипких стоек и релингов стоят мощные болты, которые нельзя вырвать из крыши, это наверно суть идеи.

    На продавливание видимо работают рёбра и края крыши, к которой они прикручены, или поперечины лежат на отбортовке и притянуты к рёбрам, или может корзина лежит между отборотовок на пенке и притянута болтами, фиг знает. Поэтому верхние пластины не нужны наверно, краску наверно не трогали, просто несколько дырок в крыше, болты торчат и всё на герметик.

  31. spy4ik
    Оффлайн

    spy4ik

    Регистрация:
    24 окт 2007
    Сообщения:
    84
    Баллы:
    0
    Адрес:
    домодедово МО
    Ответ: Багажник на крышу - Vitara

    вот если только так. при этом поперечины должны быть одинаково хорошо И лежать НА отбортовке И быть прикрученными к корзине. То есть это очень точная посадка с очень сильным натягом и очень точным подбором геометрии. Что лично мне не представляется изящным и идеологически-правильным решением.

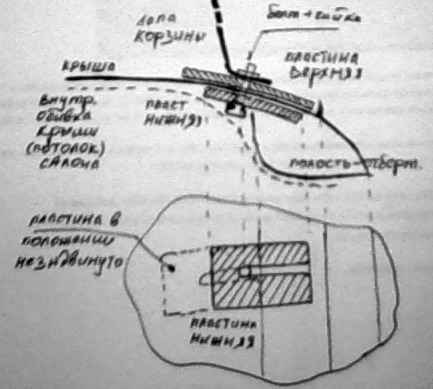

    схемка
    [​IMG]
