FAQ Принцип работы и устранение неисправностей системы управления вакуумными хабами

alx1980

Наш человек
14 Апрель 2010
110
2
0
Ижевск
Езжу на ...
нет
машина 98 гв правый руль,
сегодня вскрытие показало, что хабы живые, но пропускает какой то сальник в поворотном кулаке,
попутно родилась идея изменить принцип работы включения и отключения.
А почему бы вместо вакуума не использовать сжатый воздух в теже магистрали, только поменять местами шланги на клапанах, а источником взять к примеру компрессор от "горна"?
подавая давление от компрессора в трубки на кулаке хабы превосходно включаются и выключаются даже с учетом того что сальник* сифонит.

-------
* подскажите код сальника или деталющки которая отвечает за подсос воздуха при отключении в кулаке.



MPV

Сузуковод со стажем
7 Сентябрь 2007
1,085
169
63
Новосибирск
Езжу на ...
Suzuki Jimny 2002 г. Jb43W, Come-up 6000, bfg mt 215/75/15
Двигатель М15А
Ответ: Хаб хатабы или как исправить принципиально вопрос

машина 98 гв правый руль,
сегодня вскрытие показало, что хабы живые, но пропускает какой то сальник в поворотном кулаке,
попутно родилась идея изменить принцип работы включения и отключения.
А почему бы вместо вакуума не использовать сжатый воздух в теже магистрали, только поменять местами шланги на клапанах, а источником взять к примеру компрессор от "горна"?
подавая давление от компрессора в трубки на кулаке хабы превосходно включаются и выключаются даже с учетом того что сальник* сифонит.

-------
* подскажите код сальника или деталющки которая отвечает за подсос воздуха при отключении в кулаке.
Там внутренний сальник в ступице подключение, наружный отключение.
Внутренний заменить просто, наружный нужен ключ под гайку ступичного подшипника.
Поменять просто так не получится, вакуумный электроклапан не держит давление, то есть при подаче давления просто открывается.


Victor_S

Эксперт
3 Июль 2006
3,462
1,213
0
Луга
Езжу на ...
Jimny 2006МКПП
Ответ: Хаб хатабы или как исправить принципиально вопрос

Хм... Компрессор от горна - это уже интересно... В лоб, конечно, не получится...Но, если vacuum switch закоротить, и хабами управлять вручную - вполне себе мысль. Что там за компрессор горна? Можно фотку или ссылку.

Добавлено через 9 минут
Народ, напомните(помню писал кто-то, но не найти) какие хорошие шланги для замены родных в пневмосистеме?


alx1980

Наш человек
14 Апрель 2010
110
2
0
Ижевск
Езжу на ...
нет
Ответ: Хаб хатабы или как исправить принципиально вопрос

горн = звуковой сигнал на сжатом воздухе

Добавлено через 8 минут
Поменять просто так не получится, вакуумный электроклапан не держит давление, то есть при подаче давления просто открывается.
А если у него вход /выход местами поменять?


alx1980

Наш человек
14 Апрель 2010
110
2
0
Ижевск
Езжу на ...
нет
Ответ: Хаб хатабы или как исправить принципиально вопрос

Там внутренний сальник в ступице подключение, наружный отключение.
Внутренний заменить просто, наружный нужен ключ под гайку ступичного подшипника.
Поменять просто так не получится, вакуумный электроклапан не держит давление, то есть при подаче давления просто открывается.

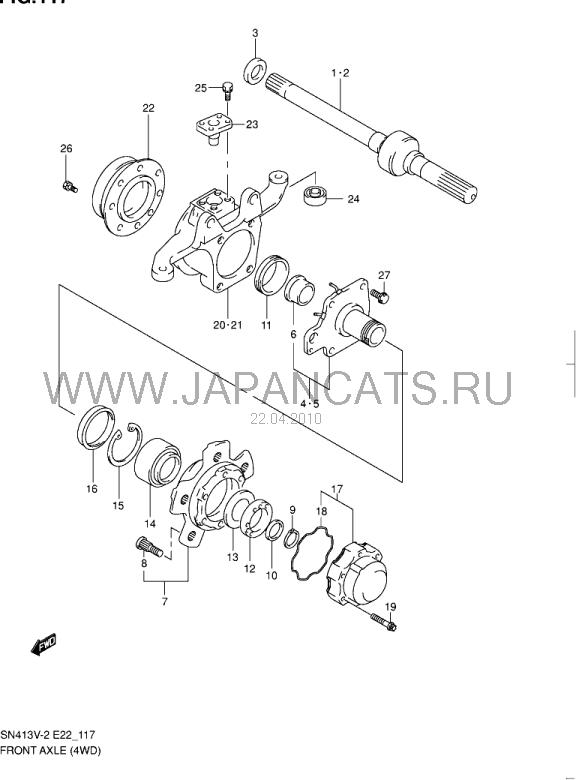

покажите указанные сальники по номерам на картинке


Вложения



MPV

Сузуковод со стажем
7 Сентябрь 2007
1,085
169
63
Новосибирск
Езжу на ...
Suzuki Jimny 2002 г. Jb43W, Come-up 6000, bfg mt 215/75/15
Двигатель М15А
Ответ: Хаб хатабы или как исправить принципиально вопрос

покажите указанные сальники по номерам на картинке
11 включение.
16 отключение.

меняй не меняй, давления не держит.


Фантом

Продвинутый новичок
29 Ноябрь 2007
46
7
8
Ставрополь
Езжу на ...
Jimny, 2004 г., М13А, 16 кл., пробег 43 т.км.

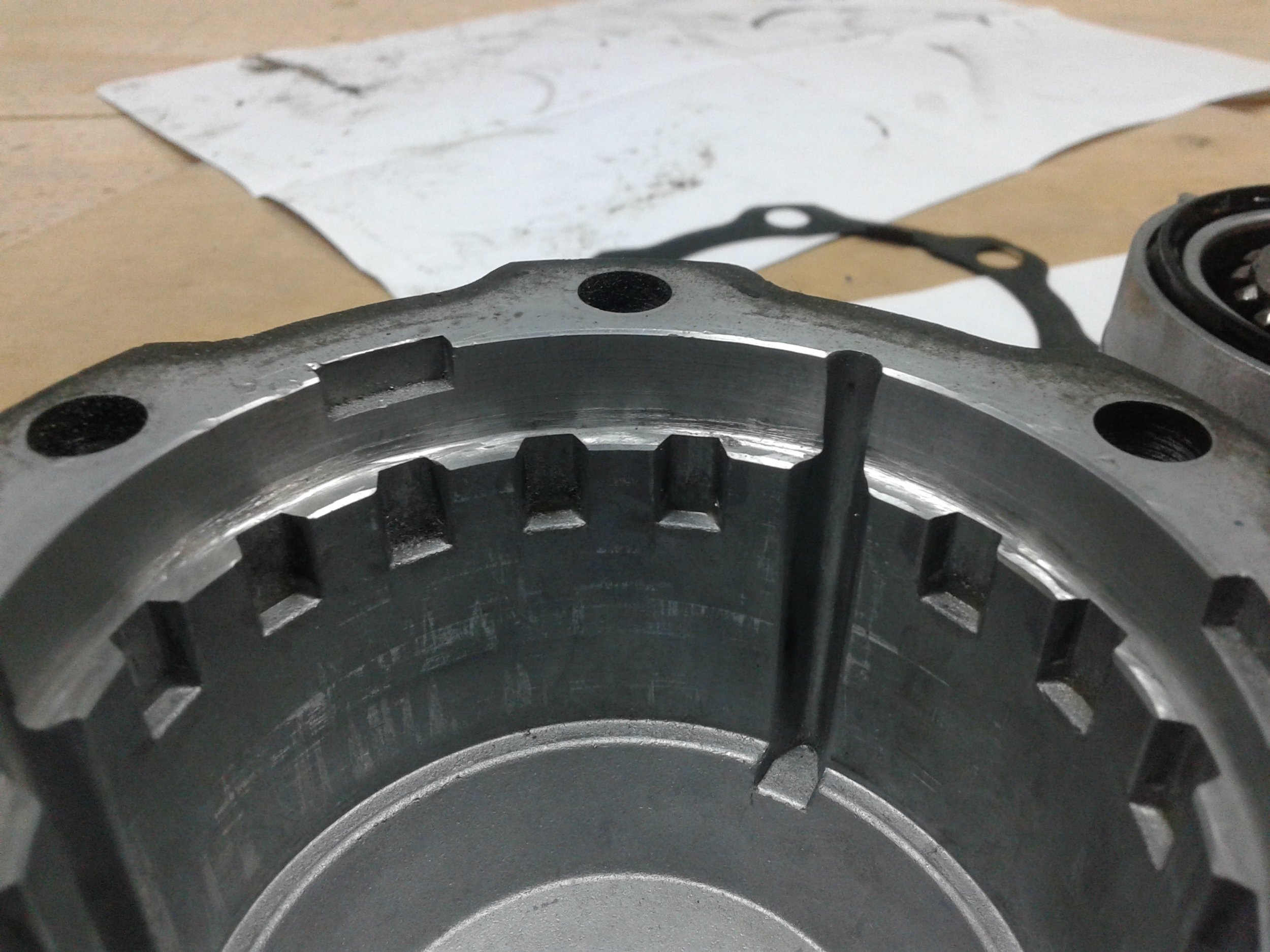

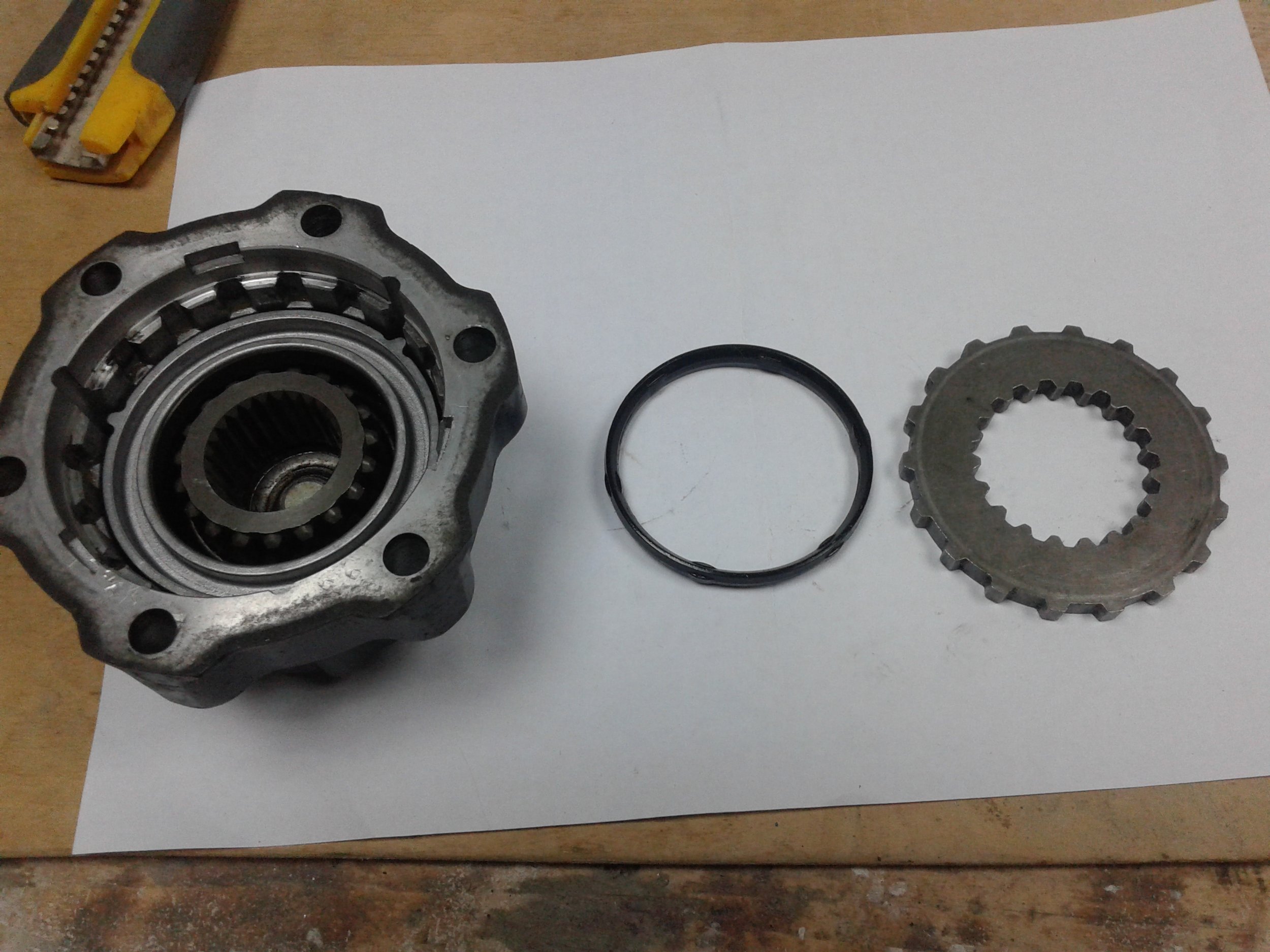

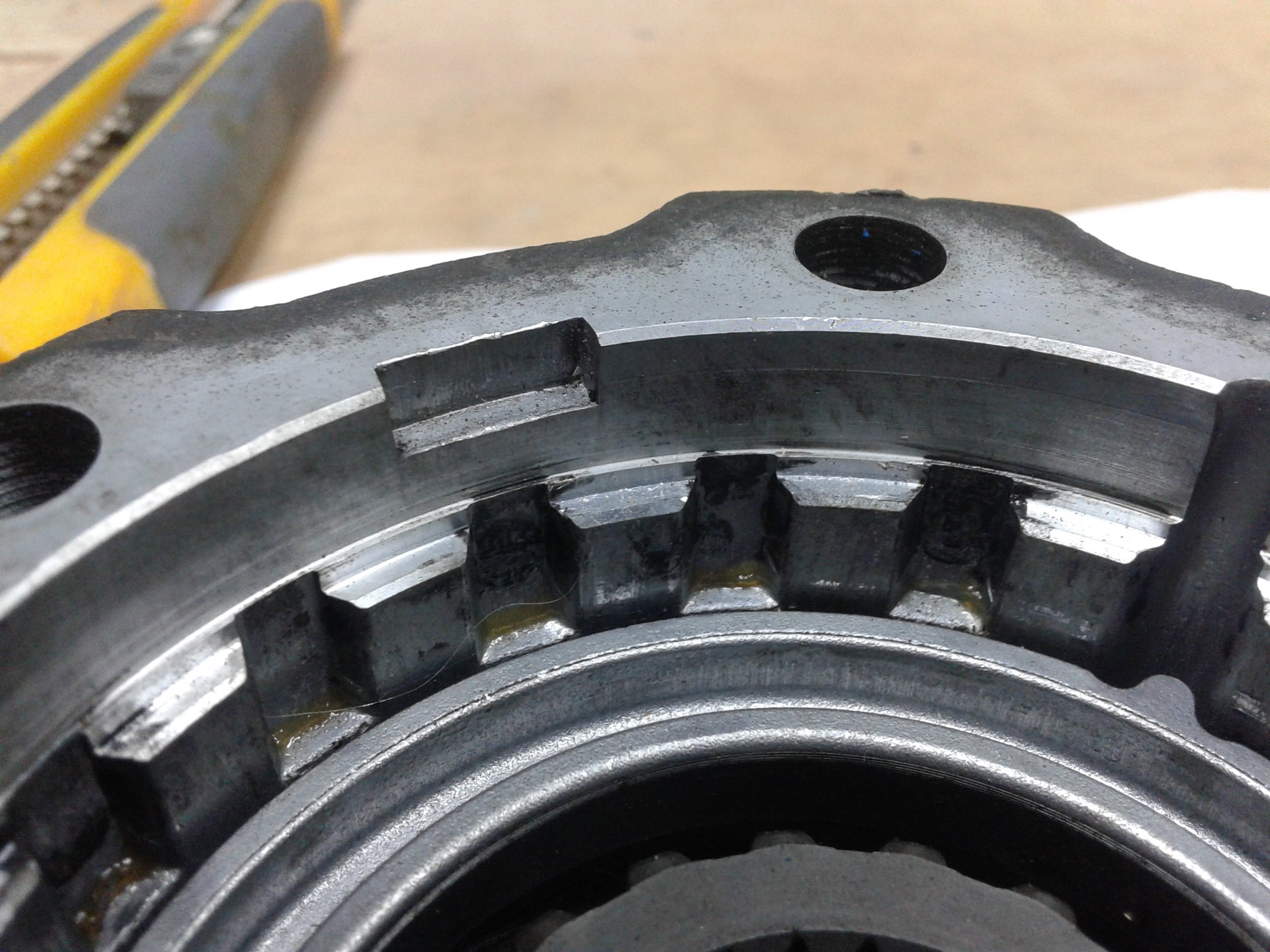

Наконец-то разобрался в «хабе». Разобрал полностью, магнит, пружина, диафрагма целые. Проточил хаб, поставил новый сальник (Киа 21443-02500), не сработал. Причина оказалась вот в чем. Шестеренка (фото 1) должна быть плотно зажата между резиновым кольцом снизу и сальником сверху, иначе не будет «герметичного» разделения полостей, в которых создается разрежение. Шестеренка на должна двигаться. Поэтому протачивать хаб под новый сальник следует до самых зубьев. На фото 2 не доточено, на фото 3 все правильно. Сальник должен садится очень плотно. Я забивал молотком через доску. Щечки сальника естественно надо периодически смазывать маслом. При исправной автоматике и целых шлангах (как у меня не смотря на то что машинке 14 лет) хабы защелкали как новые с задержкой 1-2 сек.


Вложения

  • Нравится
Реакции: 1 человек

alx1980

Наш человек
14 Апрель 2010
110
2
0
Ижевск
Езжу на ...
нет
Ответ: Хаб хатабы или как исправить принципиально вопрос

а какой сальник отвечает за "слив" масла из моста через поворотный кула из под сальника № 22, думается что позиция № 3. Так ли это?


EDI

Эксперт-старожил
27 Апрель 2006
6,806
2,229
0
Израиль
Езжу на ...
авто
Ответ: Хаб хатабы или как исправить принципиально вопрос

ну за слив из моста , отвечает № 3


Artrom

Старожил
Премиум-аккаунт
9 Декабрь 2007
5,426
1,266
113
45
Старая Русса
Езжу на ...
Suzuki Jimny JB43W 06 г.в. хобот, лифт фиг знает сколько, 32-е, лок, разгруженый задний мост, РК Самик, кит 5.14, лебедь 9500, ништячок :)
Разберитесь теперь с правилами форума, темы по хабам и пневматике уже есть.





Фантом

Продвинутый новичок
29 Ноябрь 2007
46
7
8
Ставрополь
Езжу на ...
Jimny, 2004 г., М13А, 16 кл., пробег 43 т.км.
Может и не имеет смысла. За сальник отдал 240р, за расточку 300р, 10-15 мин работы, "меняй не хочу". Дело вкуса.

  • Нравится
Реакции: 1 человек

Белковод

Наш человек
8 Апрель 2013
146
124
0
48
Якутск
Езжу на ...
Джимни Вайд 1999г 1.3
Всех категорически приветствую....

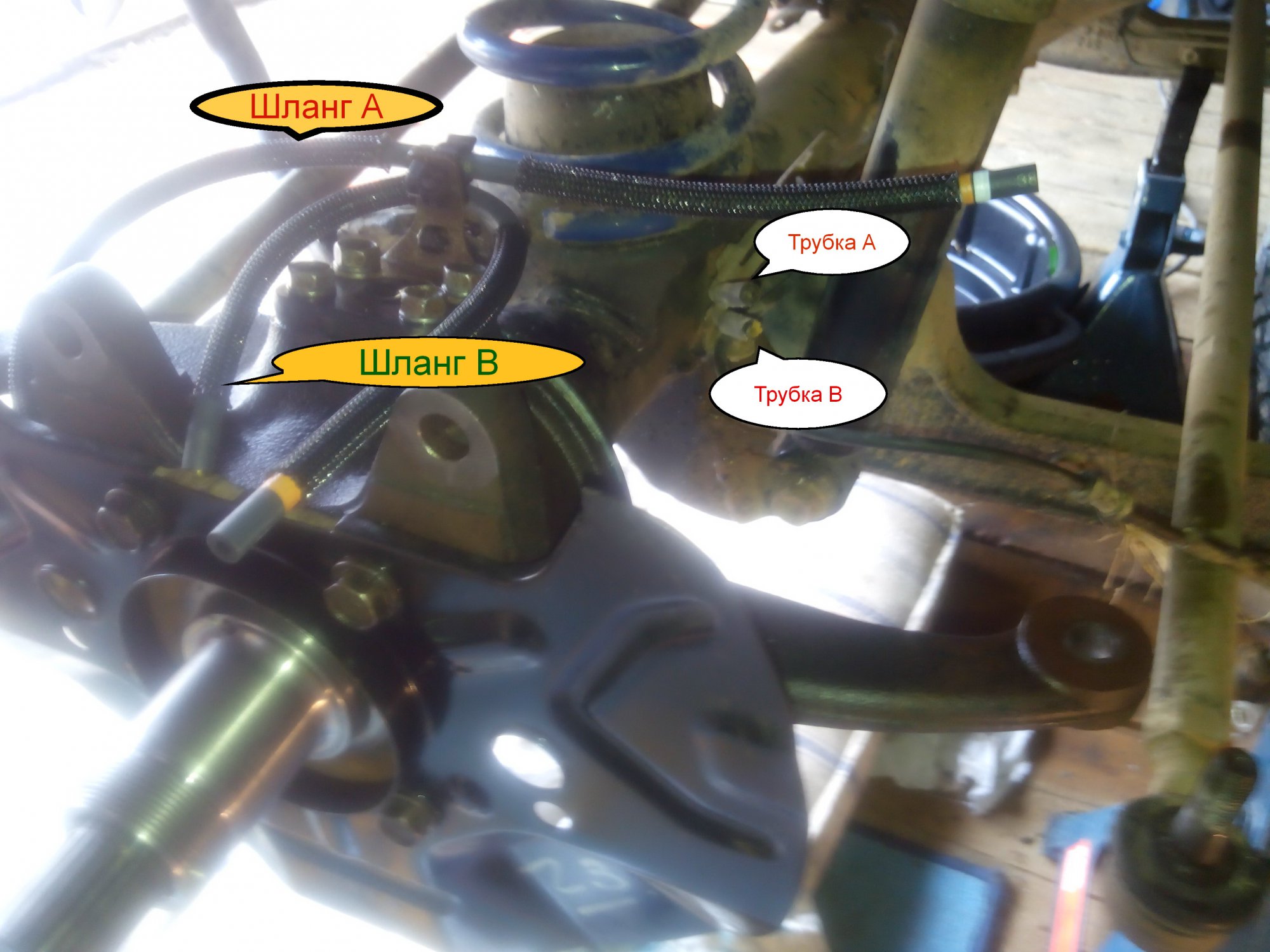

Ремонтирую подвеску после зимней эксплуатации.. От морозов -50 шланги управления ХАБов разрушились, а их кусочки остались где то на тропах Якутии.Все срезало под корешок. Сейчас все приводится в порядок,куплены новые шланги, но есть сомнения по подключению шланчиков. В моем мануале сей момент упущен....
Собственно вопрос... шланг А подключается к трукке А и шланг В к трубке В ? Или наоборот ?
Заранее спасибо.......


Вложения

REM

Ветеран
10 Август 2006
1,769
340
83
Krasnodar
Езжу на ...
Suzuki jimny 2006 АКПП
...ну вот и у меня началось. Ездил тут на выходных по морям, с заездо м на ГКХ... Так вот начал прощелкиватся левый хаб при нагрузке на это колесо, при попытки вырулить из колеи, при заездах под большим угдом на камни, при спрыгивании с камней, в левых поворотах на малой скорости с наездом на препятствие... Потом п\п перестал выключатся, мигал индикатор, поерзав взат вперед всеж отрубился. Потом работал нормально, а хаб протолжал звонко щелкать в самую ответственную минуту. Колесо при этом вроде гребло ( ну когда я обращал на это внимание). Вобщем за два дня проехал 122 км на полном приводе при общем пробеге 444 км, в постоянном напряге, что вдруг мост того, ши-ши.... Вопрос, что я там должен увидеть, когда разберу хаб не того? Есть ли в природе пневмохабы на Джима от других производителей?...
З.Ы с установкой лебедки, можно смело ездить в компании с УАЗами и не переживать, что тебе оторвут пол рамы :D
З.З.Ы. Кто еще не поставил шнорхель, но собирается это сделать в ближаешем будующем, заделайте пока маленькую сливную дырочку в коробе фильтра. Воду сосет через нее знатно, как и через основной забор. Но ездить с мокрым фильтром оказывается можно, если об этом не знать.


g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi
забери мои пневмохабы а? до того как снял работали отлично =) отдам не за дорого


REM

Ветеран
10 Август 2006
1,769
340
83
Krasnodar
Езжу на ...
Suzuki jimny 2006 АКПП
g r e e n написал(а):
забери мои пневмохабы а? до того как снял работали отлично =) отдам не за дорого
...нет доктор, сначала я узнаю диагноз этого, а потом куплю ручные. Нет ну ты подумай, пробег 22500, а он уже щелкает.




REM

Ветеран
10 Август 2006
1,769
340
83
Krasnodar
Езжу на ...
Suzuki jimny 2006 АКПП
Sprinter написал(а):
Может шрус щелкает?
А по подробней? Что разбирать? Или ждать когда на шнурке до асфальта дотащат ? Ну звук с переди с лева, очетливо в районе колеса. Точь в точь как когда хабы отключаются или пониженая вырубается (только тише). Резкий щелчек. Появилось вобще-то неделю назад на соревнованиях, но тогда это было пару раз, а тут... прогресс на лицо.


ilya@джимник

Эксперт
6 Февраль 2006
4,067
497
0
Езжу на ...
Енот
Аборт по телефону это сложно... Но пневматика долго не живет. Хотя удобно. Сам боролся до последнего, чтобы ее оставить. Но - устал...


Sprinter

Старожил
24 Апрель 2006
5,274
1,193
113
48
Москва
Езжу на ...
Jimny 2005, АКПП
REM написал(а):
А по подробней? Что разбирать? Или ждать когда на шнурке до асфальта дотащат ? Ну звук с переди с лева, очетливо в районе колеса. Точь в точь как когда хабы отключаются или пониженая вырубается (только тише). Резкий щелчек. Появилось вобще-то неделю назад на соревнованиях, но тогда это было пару раз, а тут... прогресс на лицо.
У DJ Kulibin был похожий, по его словам, звук после жестких покатушек. Щелчки раздавались при движении с вывернутыми колесами. Оказалось шрус и еще что-то, не помню. Только как мог шрус разломаться? Непонятно. Не буду пи--ить, это не мешки ворочать. Поменяй или почини хабы, может правда дело в них?






REM

Ветеран
10 Август 2006
1,769
340
83
Krasnodar
Езжу на ...
Suzuki jimny 2006 АКПП
...вобщем снял я хаб, все с виду изумительно, чистая смазка, металлической стружки нет, зубья целы. Ось тоже в норме. Поставил, в воскрксенье поехал тестить, подключается, крутится, отклучается. НО, счука, ЩЕЛКАЕТ ЗВОНКО, что то в переди слева при сильной нагрузке и чуть с вывернутой стороны. Ну скажем подъезжаю в реке к куче слижавшегося гравия с крутым подемом, ну поддаю газку, колеса повернуты вправо слегка, а тут ШЕЛК... ну и на подобие случаи, а так едит :) Посмотрел картинки с устойством ШРУСА, не понял, что там может сломаться?


M.C.

Бывает здесь
5 Июнь 2007
51
23
0
Россия
Езжу на ...
11
REM, если бы у тебя сломался ШРУС, то и передний мост бы у тебя не работал. Ну представь дифференциал и разрыв в одной из полуосей. Эта освободившаяся полуось и крутилась бы.
Щелчкающие ШРУСы - стандартная проблема переднеприводных автомобилей. Сначала они ощущаются на вывернутых колёсах под сильной нагрузкой (при трогании), затем, по мере прогресса недуга, просто в поворотах. Ну а уже конечная стадия наступает, когда ШРУС просто разваливается. Щелчки говорят о том, что в гранате появился износ. Это или производственный дефект (лыска на шарике, раковина на обойме и т.п.), или результат попадания в него песочка, или, собственно, старение самого узла. Обычно ШРУСЫ закрывают гофрированным резиновым пыльником. Так вот, если он порвался, то будь готов к тому, что граната защёлкает - промывал ли ты её, смазывал ли, менял ли пыльник - неважно, всё равно попавший песок уже сделал своё дело. Но процесс этот довольно длительный и тысячи километров пробега с хрустом - не предел. Чаще всего страдает обойма - появляются следы износа в "окнах" для шариков; реже - сами шарики.

В поворотном кулаке вместо традиционного герметизирующего пыльника применено сочленение (шар с уплотнителем). Это и есть механизм защиты от проникновения грязи внутрь ШРУСа. Если и на самом деле хрустит ШРУС, то скорее всего из-за попадания в него грязи именно через сальник. До этого узла Джимника я ещё не добирался, поэтому дальше врать не буду.

  • Нравится
Реакции: 1 человек

Zook

Модератор
6 Февраль 2006
2,973
414
0
Москва-Сокольники
Езжу на ...
Jimny 98' 1,6л_МКПП_ARB_29"MT_2" Body-lift_2" Susp-lift_лебедка 6000_шноркель_кит 4.16
Rockfire написал(а):
Если хабы выключены - какой шрус? полуось то неподвижна
Речь была, вроде, про возникновение щелчков на покатухах, значит хабы включены!


Demon

Продвинутый новичок
6 Февраль 2006
37
0
0
47
Москва
Езжу на ...
Jimny, 98, АКПП
Москва
Проверь трубки давления к переднему мосту.
И проверь саленоид под капотом - их там кажется два, которые создают давление.
Может всего лишь нехватка давления в магистрали.
У меня подобное было, правда постоянно не щелкало.



REM

Ветеран
10 Август 2006
1,769
340
83
Krasnodar
Езжу на ...
Suzuki jimny 2006 АКПП
Demon написал(а):
Проверь трубки давления к переднему мосту.
И проверь саленоид под капотом - их там кажется два, которые создают давление.
Может всего лишь нехватка давления в магистрали.
У меня подобное было, правда постоянно не щелкало.
/// ни чего не понял, про давление. Вы наверное про вакумную магистраль.... Так вроде все целоеУуууф блин


mistiq

Бывает здесь
31 Декабрь 2013
88
7
0
40
Езжу на ...
Автомобиль
Доброго времени суток уважаемые.
Имеется Sierra 2008 г.в. M18, АКПП, лифт 4".

С пару месяцев назад началась странная проблема:

Завожусь - отъезжаю, на скорости 30+ начинается громкий звук "тр-тр-тр" явно идущий с левой ступицы.
Включаю ВД - Выключаю. Звук пропадает.

Первая мысль хабы. Перебрал, смазал, посадил на герметик. Проблема не ушла.

Взял у друзей другие такие же хабы, смазал, посадил на герметик. Проблема стала проявляться реже (один раз из 5ти) но все же остается.
ВД работает, колеса лочатся.

Такое ощущение, что при выключенном ВД один из хабов пытается наскочить на полуось или цепляет чем то за шлицевую.
Шлицевые кстати и со стороны хабов и со стороны полуосей в идеальном состоянии, не сточенные.

Вопрос, что может быть и куда копать.

PS: подскажите где на съерре расположен компрессор включения хабов, что-то я в мурзилке на вскидку не нашел.

Спасибо.


ewgeen

Бывает здесь
6 Февраль 2006
83
20
8
60
г. СПб
Езжу на ...
Suzuki-Jimny, 2001г., M13A,16V, MT,4WD.
Привет всем! Отъездил зиму, а вчера обнаружил, что передние колеса не отключаются от моста (не работает один из ХАБов). Проверил все клапана и трубки - всё в порядке. Сдёрнул правый ХАБ. Попробовал выключить его, надавив пальцем на внутреннюю шестерню. Шестерня идёт легко, но в конце хода как будто во что-то упирается. Пошевелил её при это в стороны - "провалилась" до конца (до магнита, как положено). Больше ничего подозрительного не обнаружил. Поставил всё на место, попереключал с заведенным двигателем ручкой. Заметил такую особенность: левый ХАБ включается и выключается легко, а правый срабатывает как-то уж "задумчиво", всегда запаздывает относительно левого. А то и вообще не срабатывает! Попробовал промыть его - что-то не очень помогло.
Кто знает, что может быть с ХАБом?!
1) Как проверить герметичность диафрагмы?
2) Разбирается он или нет? В общем, поддаётся ли ремонту?
3) Не лучше ли поставить механические ХАБы? И если можно, то от какой машинки они подойдут?..


RedEye

Местный
6 Февраль 2006
352
74
0
Москва
Езжу на ...
Jimny 2001г. МКПП
К сожалению, хабы являются одним из слабых мест Джимки....как выяснилось:(

наблюдаю безобразия с хабами уже на двух машинах, включая свою собственную.
Эффект запаздывания включения одного из хабов - явление нормальное (за исключением случая, когда хабы совершенно новые).
1) Герметичность проверяется в сервИсе специяльным инструментом, создающим требуемое пониженное давление) который надевается на каждый из резиновых шлангов, ведущих к ступице (разумеется с надетым хабом).
2) разобрать можно всё :hilarious: а вот собраааать... неразборные они, в общем.
3) про удобства/неудобства ручных хабов где-то по форуму писано. Моё ИМХО - купить новый(ые) джимины хабы и не заморачиваться. Ведь когда они исправны, это действительно УДОБНО : дернул ручку - и вперед!


Вношу поправку - хабы таки разборные :) Нашелся человек, который их разобрал. Есть фотка. Если человек сам не выложит ее здесь, то чуть позже выложу я.
