Ответ: незаметный шнорхель?

ага, пасиб... пойду подумаю =)).
а то город затопит скоро, надо готовиться как-то



Victor_S

Эксперт
3 Июль 2006
3,462
1,213
0
Луга
Езжу на ...
Jimny 2006МКПП
Ответ: незаметный шнорхель?

В подтверждение моих слов копи-паст из каталога производителя.
Офтопим, блин...
ХЗ почему они так рисуют...Я вчера специально штангелем померял. Стандартные размеры 16,20,25,32... соответствуют внутреннему диаметру, снаружи там совсем другие размеры...


Zook

Модератор
6 Февраль 2006
2,973
414
0
Москва-Сокольники
Езжу на ...
Jimny 98' 1,6л_МКПП_ARB_29"MT_2" Body-lift_2" Susp-lift_лебедка 6000_шноркель_кит 4.16
Ответ: незаметный шнорхель?

Офтопим, блин...
ХЗ почему они так рисуют...Я вчера специально штангелем померял. Стандартные размеры 16,20,25,32... соответствуют внутреннему диаметру, снаружи там совсем другие размеры...
Ладно, от офтопа к теме. Какую трубу брать на шноркель?!?


Дивный

Эксперт
8 Февраль 2009
3,575
978
0
43
Питер
Езжу на ...
Jimny 2003 г.в.
Ответ: незаметный шнорхель?

Ладно, от офтопа к теме. Какую трубу брать на шноркель?!?
=) я сегодня заеду в магазин с резинкой воздухозаборника и выберу самую подходящую трубу =))


Victor_S

Эксперт
3 Июль 2006
3,462
1,213
0
Луга
Езжу на ...
Jimny 2006МКПП
Ответ: незаметный шнорхель?

Офтопим, блин...
ХЗ почему они так рисуют...Я вчера специально штангелем померял. Стандартные размеры 16,20,25,32... соответствуют внутреннему диаметру, снаружи там совсем другие размеры...
Блин, все, я понял... Ты прав - диаметр внешний. Но после зачистки, поэтому у меня и получились расхождения при замере. Это понятно с твоего среднего рисунка, где фитинги. Они то под точный внутренний диаметр. А внутренний просто совпал у меня с шагом на одну ступень вниз... Давно я этим занимался...Лет пять прошло уже... подзабыл...:)
Еще раз прошу прощения за оффтоп...



MPV

Сузуковод со стажем
7 Сентябрь 2007
1,085
169
63
Новосибирск
Езжу на ...
Suzuki Jimny 2002 г. Jb43W, Come-up 6000, bfg mt 215/75/15
Двигатель М15А
Ответ: незаметный шнорхель?

ЗЫ. "Утюг" у меня то же есть :))))
Интересно какого на какой диаметр у тебя утюг.
Самые простые идут до 40, дальше уже надо насадку другую, и она может не встать на мелкий утюг.

Добавлено через 5 минут
Несколько лет назад делал дома ремонт, пришлось освоить профессию сантехника...:) Купил "утюг" и все как раз на полипропилен перевел. Сейчас специально пошел посмотрел и штангелем померил. Труба Ecoplastic PN20. На горячую воду то же, но армированная. Внутренний диаметр одинаковый, наружный различается. Обе маркируются 25мм условный диаметр.
Если бы отличались внутренним диаметром фиг бы фитинги подобрал. А так они одни и те же. А наружный диаметр подрезается специальным ножом под размер. Да и для рассчетов любых важен именно внутренний диаметр и толщина стенки.
Потому так и отреагировал...;)
ПП маркируется по наружному диаметру. Армированная чуть толще, после зачистки имеет указанный в маркировке диаметр.

Если брать пн10, очень сложно варить, труба может припаяться неровно, внутри будет заужение, были случай когда народ наглухо заваривал так трубу в стыке.


Zook

Модератор
6 Февраль 2006
2,973
414
0
Москва-Сокольники
Езжу на ...
Jimny 98' 1,6л_МКПП_ARB_29"MT_2" Body-lift_2" Susp-lift_лебедка 6000_шноркель_кит 4.16
Ответ: незаметный шнорхель?

Интересно какого на какой диаметр у тебя утюг.
Самые простые идут до 40, дальше уже надо насадку другую, и она может не встать на мелкий утюг.

Добавлено через 5 минут


ПП маркируется по наружному диаметру. Армированная чуть толще, после зачистки имеет указанный в маркировке диаметр.

Если брать пн10, очень сложно варить, труба может припаяться неровно, внутри будет заужение, были случай когда народ наглухо заваривал так трубу в стыке.
У меня какой-то турецкий. Fora weld, вроде. До 75 мм.


MPV

Сузуковод со стажем
7 Сентябрь 2007
1,085
169
63
Новосибирск
Езжу на ...
Suzuki Jimny 2002 г. Jb43W, Come-up 6000, bfg mt 215/75/15
Двигатель М15А
Ответ: незаметный шнорхель?

У меня какой-то турецкий. Fora weld, вроде. До 75 мм.
И насадка 75 есть, судя по фоткам этого паяльника, стандартный паяльник, максимум 50 диаметр, большая насадка выходить за пределы нагревателя и уже можно недопаять. Хотя в обсуждаемом случае, не такие нагрузки чтобы на это обращать внимание.


Zook

Модератор
6 Февраль 2006
2,973
414
0
Москва-Сокольники
Езжу на ...
Jimny 98' 1,6л_МКПП_ARB_29"MT_2" Body-lift_2" Susp-lift_лебедка 6000_шноркель_кит 4.16
Ответ: незаметный шнорхель?

Если брать пн10, очень сложно варить, труба может припаяться неровно, внутри будет заужение, были случай когда народ наглухо заваривал так трубу в стыке.
Для тренировки купил в Леруа ПН10 16 мм и кучу фитингов. Ничего нигде не заварилось наглухо. Специально потоп резал соединения. Так что я думаю ПН10 для нас оптимально, т.к. стенка там самая тонкая. Можно, конечно, еще армированную.

ЗЫ. Может по шноркель из пластиковых труб перенести в другую тему?


Дивный

Эксперт
8 Февраль 2009
3,575
978
0
43
Питер
Езжу на ...
Jimny 2003 г.в.
Ответ: незаметный шнорхель?

не, не надо. Лучше тему переименовать...
что-нибудь типа "нестандартный шнорхель своими руками"





Zook

Модератор
6 Февраль 2006
2,973
414
0
Москва-Сокольники
Езжу на ...
Jimny 98' 1,6л_МКПП_ARB_29"MT_2" Body-lift_2" Susp-lift_лебедка 6000_шноркель_кит 4.16
Ответ: незаметный шнорхель?

И насадка 75 есть, судя по фоткам этого паяльника, стандартный паяльник, максимум 50 диаметр, большая насадка выходить за пределы нагревателя и уже можно недопаять. Хотя в обсуждаемом случае, не такие нагрузки чтобы на это обращать внимание.
В комплекте насадки 20-50 мм, вроде.


Дивный

Эксперт
8 Февраль 2009
3,575
978
0
43
Питер
Езжу на ...
Jimny 2003 г.в.
Ответ: незаметный шнорхель?

кстати, для глупых...
А зачем трубы паять? Ведь есть соединительные всякие уголки и т.д.


Zook

Модератор
6 Февраль 2006
2,973
414
0
Москва-Сокольники
Езжу на ...
Jimny 98' 1,6л_МКПП_ARB_29"MT_2" Body-lift_2" Susp-lift_лебедка 6000_шноркель_кит 4.16
Ответ: незаметный шнорхель?

кстати, для глупых...
А зачем трубы паять? Ведь есть соединительные всякие уголки и т.д.
Вот с этими уголками и пр. они и паяются. В итоге получается гомогенный :))) шов. Фактически труба и фитинг становятся единым целым.


Дивный

Эксперт
8 Февраль 2009
3,575
978
0
43
Питер
Езжу на ...
Jimny 2003 г.в.
Ответ: незаметный шнорхель?

ааааааа.... блин, а без пайки не обойтись?
Я догадываюсь, что утюг, про который вы тут говорите, и утюг, который стоит у меня на подоконнике - несколько разные вещи...


MPV

Сузуковод со стажем
7 Сентябрь 2007
1,085
169
63
Новосибирск
Езжу на ...
Suzuki Jimny 2002 г. Jb43W, Come-up 6000, bfg mt 215/75/15
Двигатель М15А
Ответ: Шнокель из ПП труб своими руками.

Ну тогда на 63 и 75 диаметр надо насадки искать или в аренду брать если из такой трубы делать.

Добавлено через 1 минуту
ааааааа.... блин, а без пайки не обойтись?
Я догадываюсь, что утюг, про который вы тут говорите, и утюг, который стоит у меня на подоконнике - несколько разные вещи...
Конечно, но его можно найти, обычно в аренду дают как и насадки.




Zook

Модератор
6 Февраль 2006
2,973
414
0
Москва-Сокольники
Езжу на ...
Jimny 98' 1,6л_МКПП_ARB_29"MT_2" Body-lift_2" Susp-lift_лебедка 6000_шноркель_кит 4.16
Ответ: Шнокель из ПП труб своими руками.

Труба PPR-AL-PPR PN25 D75 вн. диаметр 58 мм 2м*665р = 1330р
Уголок 90 2шт*141р = 282р
Уголок 45 2шт*146р = 292р
Крепления (примерно) 2шт*100р = 200р
Сменные нагреватели D75 500р
ИТОГО 2604р

Вроде недорого получается. Правда еще как-то покрасить бы в черный цвет. Наверно зашкурить + грунт для пластика + краска по пластику. Пусть еще 400р. Т.е. всего 3000р. Надо попробовать.

Модель уже есть :)))


  • Нравится
Реакции: 1 человек

MPV

Сузуковод со стажем
7 Сентябрь 2007
1,085
169
63
Новосибирск
Езжу на ...
Suzuki Jimny 2002 г. Jb43W, Come-up 6000, bfg mt 215/75/15
Двигатель М15А
Ответ: Шнокель из ПП труб своими руками.

Труба PPR-AL-PPR PN25 D75 вн. диаметр 58 мм 2м*665р = 1330р
Уголок 90 2шт*141р = 282р
Уголок 45 2шт*146р = 292р
Крепления (примерно) 2шт*100р = 200р
Сменные нагреватели D75 500р
ИТОГО 2604р

Вроде недорого получается. Правда еще как-то покрасить бы в черный цвет. Наверно зашкурить + грунт для пластика + краска по пластику. Пусть еще 400р. Т.е. всего 3000р. Надо попробовать.
Ничего себе цены, смотри турецкую трубу или китай. Я сейчас глянул армированная у нас 477, но зачем армированную, простая 316, армированную еще чистить замаешься. PN10 285, углы по 87. И что то такая армированная труба как ты написал ближе всего к pn10 у нее проход 61 мм.

Красить бесполезно, облезет,


feda

Свой в доску
15 Апрель 2008
613
108
0
Питер/область
Ответ: Шнокель из ПП труб своими руками.

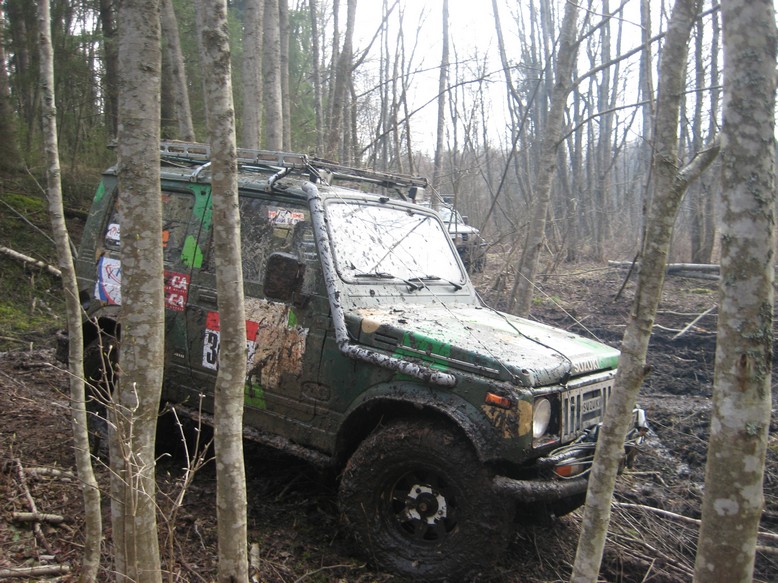

Без пайки - это канализационные трубы d50, или ищи вентиляцию на d60
наш выбор)))))))))рублей пицот все вместе, и замена поломатой части в течении пяти минут! диаметр резиновой насадки))) на входе в возд фильтр- 50мм. длинна рессивера-резонатора в сумме около метра. имхо при полном удалении резонатора- канализационная труба практически не изменит хар-ки впускного тракта. и покрасить пластик можно без проблемм- банка аэрозольной краски для бамперов решает проблеммы)


Zook

Модератор
6 Февраль 2006
2,973
414
0
Москва-Сокольники
Езжу на ...
Jimny 98' 1,6л_МКПП_ARB_29"MT_2" Body-lift_2" Susp-lift_лебедка 6000_шноркель_кит 4.16
Ответ: Шнокель из ПП труб своими руками.

Ничего себе цены, смотри турецкую трубу или китай. Я сейчас глянул армированная у нас 477, но зачем армированную, простая 316, армированную еще чистить замаешься. PN10 285, углы по 87. И что то такая армированная труба как ты написал ближе всего к pn10 у нее проход 61 мм.

Красить бесполезно, облезет,
Да даже с такими ценами нормально.

PN10 D75 не армированная - внутр. диаметр 61мм. Наверное с такой и начну.

Как-то покрасить все таки хочется. Белый шноркель что-то не нравится.... хотя на белой машине... :)))

Добавлено через 1 минуту
наш выбор)))))))))рублей пицот все вместе, и замена поломатой части в течении пяти минут! диаметр резиновой насадки))) на входе в возд фильтр- 50мм. длинна рессивера-резонатора в сумме около метра. имхо при полном удалении резонатора- канализационная труба практически не изменит хар-ки впускного тракта. и покрасить пластик можно без проблемм- банка аэрозольной краски для бамперов решает проблеммы)
Каналеза все-таки хрумка, особенно на морозе. Ремонтопригодность, безусловно, на высшем уровне :)






Victor_S

Эксперт
3 Июль 2006
3,462
1,213
0
Луга
Езжу на ...
Jimny 2006МКПП
Ответ: Шнокель из ПП труб своими руками.

Каналеза все-таки хрумка, особенно на морозе. Ремонтопригодность, безусловно, на высшем уровне :)
Брать импортную, полипропиленовую...Хрен сломаешь. Единственно резинки уплотнителей дубеть/высыхать будут, но если их тех. вазелином раз в год мазать, будет нормально. Обычно народ на боевые машины именно из канализации и делает.



feda

Свой в доску
15 Апрель 2008
613
108
0
Питер/область
Ответ: Шнокель из ПП труб своими руками.

Брать импортную, полипропиленовую...Хрен сломаешь. Единственно резинки уплотнителей дубеть/высыхать будут, но если их тех. вазелином раз в год мазать, будет нормально. Обычно народ на боевые машины именно из канализации и делает.

при сборке обработать силиконовой смазкой- не высохнет. а для сомневающихся- селиконовый герметик


Дивный

Эксперт
8 Февраль 2009
3,575
978
0
43
Питер
Езжу на ...
Jimny 2003 г.в.
Ответ: незаметный шнорхель?

Кто там о паровозике мечтал? ))))










Бюджет - 150 р. Ничего толком не крепилось пока, купил и попробовал =). Результат налицо...
Два уголка и труба. =))

  • Нравится
Реакции: 2 человек

EDI

Эксперт-старожил
27 Апрель 2006
6,806
2,229
0
Израиль
Езжу на ...
авто
Ответ: незаметный шнорхель?

ну теперь по дну Мойки лехго ! :D



Дивный

Эксперт
8 Февраль 2009
3,575
978
0
43
Питер
Езжу на ...
Jimny 2003 г.в.
Ответ: незаметный шнорхель?

а то =)).
подрезать по размеру потом и обработать напильником....


Artrom

Старожил
Премиум-аккаунт
9 Декабрь 2007
5,426
1,266
113
45
Старая Русса
Езжу на ...
Suzuki Jimny JB43W 06 г.в. хобот, лифт фиг знает сколько, 32-е, лок, разгруженый задний мост, РК Самик, кит 5.14, лебедь 9500, ништячок :)
Ответ: незаметный шнорхель?

У меня какой-то турецкий. Fora weld, вроде. До 75 мм.
Алексей, что же ты во флудильню не зашёл, когда я эту гадость искал?
Что бы не было спаек, сажать надо не на рекомендуемую глубину, а чуть меньше. Например для 20-ки рекомендуется 1,4см., сажайте на 1см.. Шнорхелю 10атм. не держать, так что можно и отступить от мануала.
Есть руководство в электронном виде по пайке труб, могу скинуть, кому надо.
Да и если один раз сделать с сохранением размеров и деталей на бумаге, то сделать копию займёт 30 минут, ну ещё 30 минут на подготовку 8)
По прочности ПП на несколько порядков сильнее канализации.
Руками отрезок 30см., не смог через колено переломить 20-ку.


Zook

Модератор
6 Февраль 2006
2,973
414
0
Москва-Сокольники
Езжу на ...
Jimny 98' 1,6л_МКПП_ARB_29"MT_2" Body-lift_2" Susp-lift_лебедка 6000_шноркель_кит 4.16
Ответ: незаметный шнорхель?

Алексей, что же ты во флудильню не зашёл, когда я эту гадость искал?
Да я зашел, но в момент, когда ты уже плиткорез искал :))) Хотел свой предложить, но вспомнил, что он остался на даче.


Victor_S

Эксперт
3 Июль 2006
3,462
1,213
0
Луга
Езжу на ...
Jimny 2006МКПП
Ответ: незаметный шнорхель?

По прочности ПП на несколько порядков сильнее канализации.
То, что ПП труба 75мм будет прочнее стойки к которой она прикручена никто и не спорит... Вопрос надо ли это?...;) ПП канализация гораздо прочнее всех готовых шнорхелей которыми мы тут пользуемся.
