Сантех-шнорхель колхозный, в фото(не для слабонервных))))

Тема в разделе "Suzuki Jimny / Подготовка к бездорожью", создана пользователем feda, 6 апр 2010.

  1. feda
    Оффлайн

    feda

    Регистрация:
    15 апр 2008
    Сообщения:
    615
    Баллы:
    0
    Адрес:
    Питер/область
    Подтаяло. лужи углУбились)))) посмотрел на машину- решил, что лишнее отверстие в крыле ничего не ухудшит- занялся сантехшноркелем.
    необходимые материалы:
    1. отвод 90град ду50- 3шт
    2. труба ду50 длинна 50см- 1 шт
    3. труба ду50 длинна 1 м -1шт
    4. хомуты стальные крепежные ду50- 3-5шт
    5. муфта чугун-пластик ду50 - 1 шт
    6. герметик силиконовый 1 тюбик.
    7.саморезы, шайбочки итд- коробчонку под рукой желательно иметь.
    бюджет- около 300 руб.
    необходимый инструмент:
    трещотка маленькая, головка на 10, надставки для неё, фрезу ф63(желательно), отвертки, шуруповерт, молоток, плоскогубцы и прочая ебнм.
    начнем с момента когда крыло уже скручено))))

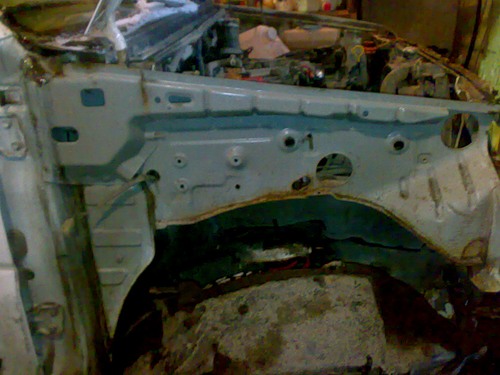

    [​IMG]
    скручиваем ресивер вакуумный, впускной тракт и корпус фильтра.
    в трубку подходящую к вакуумному засовываем болт ф4 густо обмазанный силиконом( только для машин с ручными хабами)
    что получается
    [​IMG]

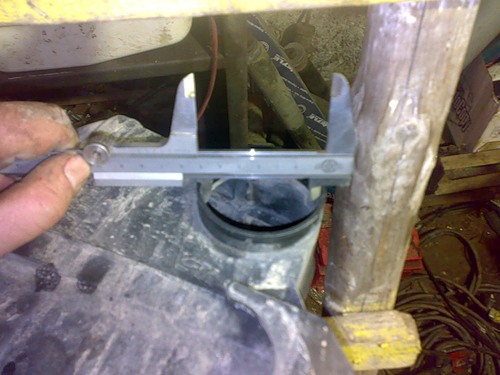

    диаметр входного в корпус фильтра - 63-65 мм
    [​IMG]

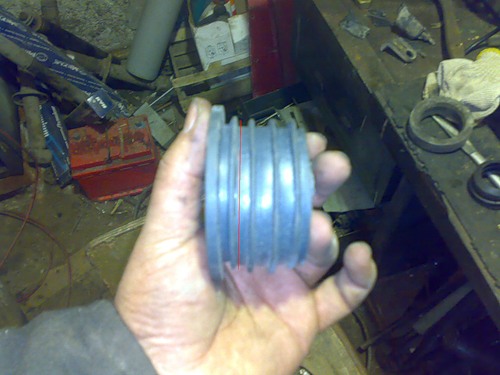

    берем переход и разрезаем по черте
    [​IMG]

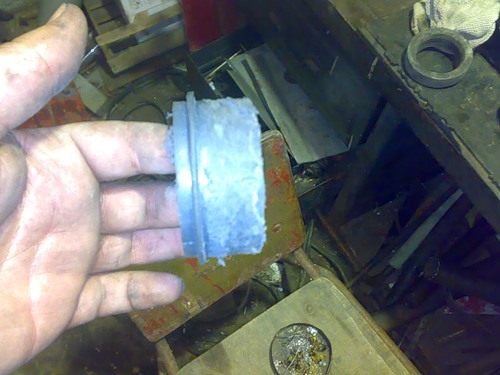

    левую часть не выбрасываем- пойдет в крыло, а с правой срезаем лишнее
    [​IMG]
    мажем герметиком её и внутренность корпуса фильтра- подходит идеально
    [​IMG]
    засовываем переход в корпус, прикручиваем корпус на место, примеряем первый отвод
    [​IMG]
    размечаем место под хомут- крепим.
    [​IMG]

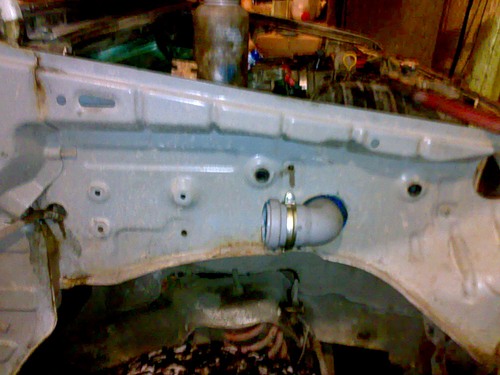

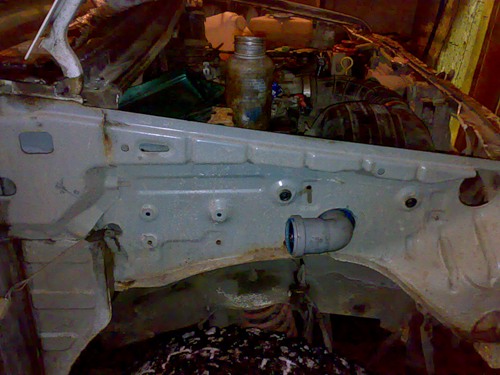

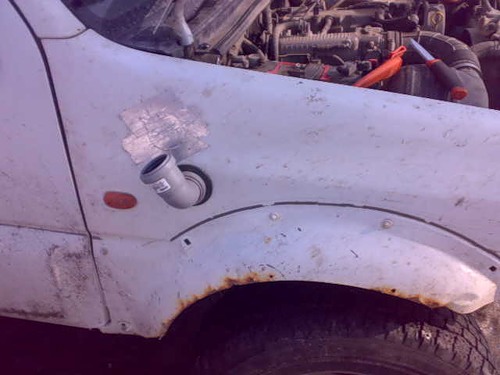

    делаем отверстие в крыле, кромку отверстия красим, вставляем остаток перехода (резинки) вставляем второй отвод( влазит туго- поскольку заталкивае до самого края, но при помощи ебнм и пары раз поплевать на резику- реально)
    [​IMG]
    вешаем крыло на место( не прикручиваем) измеряем точную длину необходимой трубы, режем, мажем герметико все фланнцы( предврительно обежирить- они в вазелине сантехническом)
    [​IMG]

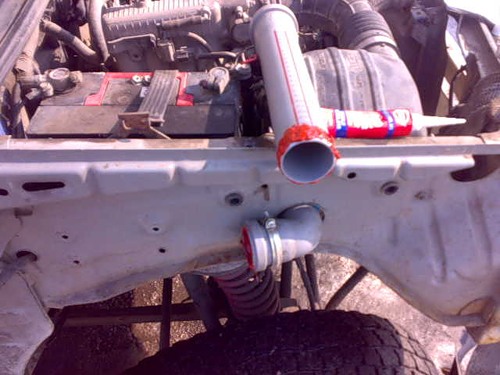

    соединяем вешаем крыло на место(опять же при помощи мамы)))-при этом под крылом совмещаем трубы., вставляем последний отвод.
    [​IMG]
    позже отфотаю вертикальную трубу)))))
    пысы- обратите внимание на расположение отверстий в крыле)))) там где скотч- сверлить не надо))))))))))) не будьте таким идиотом как я- прикиньте всё поточнее ))))))))))

    10 пользователям это понравилось.
  2. Загрузка...


  3. Sprinter
    Оффлайн

    Sprinter

    Регистрация:
    24 апр 2006
    Сообщения:
    5.333
    Баллы:
    581
    Адрес:
    Москва
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    Группа "Коррозия Металла".

    1 человеку нравится это.
  4. Artrom
    Онлайн

    Artrom Модератор Премиум-аккаунт

    Регистрация:
    9 дек 2007
    Сообщения:
    5.190
    Баллы:
    597
    Адрес:
    Краснознаменск
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    Две дырки - жесть!
    Надо было тройник поставить и две трубы из крыла вывести. Пусть у народа мозг взрывается 8)))

    ТуристШурик, Ogarew и Егор2 нравится это.
  5. Zozo
    Оффлайн

    Zozo

    Регистрация:
    27 авг 2009
    Сообщения:
    679
    Баллы:
    208
    Адрес:
    Санкт-Петербург
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    А сколько времени убил?

  6. feda
    Оффлайн

    feda

    Регистрация:
    15 апр 2008
    Сообщения:
    615
    Баллы:
    0
    Адрес:
    Питер/область
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    там усилитель брызговика оказался))) и вставить туда ничего не получается))))))
    завариццо)))) и труба на стойку пройдет- видно не будет.
    по времени - два-три часа, не спеша совсем(только у меня бампер отсутствует)


    Вложения:

    • 0_30f9e_189747e1_L.jpg
  7. Егор2
    Оффлайн

    Егор2

    Регистрация:
    18 мар 2005
    Сообщения:
    5.874
    Баллы:
    591
    Адрес:
    Москва, Перово
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    Я когда последний раз таможил два шноркеля, меня таможенник спросил - зачем два? Типа с каждой стороны по трубе чтоли?
    Поржал )

    Феда - делай две трубы....

    с каждой стороны )

  8. suzukoff
    Оффлайн

    suzukoff

    Регистрация:
    27 июн 2009
    Сообщения:
    883
    Баллы:
    208
    Адрес:
    Улан-Удэ
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    У кого рифовский шнорхель стоит?
    Нужна фотка ...где дырка в крыле получается?
    Хочу временно сантех сделать чтоб потом заменить на рифовский короткий можно было

  9. Yora
    Оффлайн

    Yora

    Регистрация:
    16 апр 2008
    Сообщения:
    200
    Баллы:
    182
    Адрес:
    Нижний Новгород
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    Фотки именно дырки нету... если смотреть на крыло - справа и чуть ниже поворотника! Мне кажется не стоит делать просто по фотке... Лучше найти лекало и по нему вырезать! У меня где-то в деревне валяется, могу попробовать поискать!

  10. gonza219
    Оффлайн

    gonza219

    Регистрация:
    19 ноя 2009
    Сообщения:
    110
    Баллы:
    94
    Адрес:
    Томск
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    страшненька та как лучше из стеклокани самому сделать вот думаю форму из парафина замутить

  11. umka
    Оффлайн

    umka

    Регистрация:
    10 фев 2009
    Сообщения:
    1.026
    Баллы:
    0
    Адрес:
    СПб
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    Форму можно вырезать из стоительного "пенопласта" - на знаю как этот материал правильно называется - он желтый, очень плотный, крепкий и позволяет из себя вырезать достаточно детальный макеты. Только ширина у него ограничена - кажется 6 или 8 см, точно не знаю - т.е. под эти цели перед вырезанием необходимо будет склеить 2-3 слоя любым резиновым клеем.

  12. setchaty
    Оффлайн

    setchaty

    Регистрация:
    26 май 2009
    Сообщения:
    620
    Баллы:
    301
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    выглядит весело, труба до крыши поднимается?
    Если да, то обязательно грибок из жести вырезать, что б вода не попадала :)

  13. feda
    Оффлайн

    feda

    Регистрация:
    15 апр 2008
    Сообщения:
    615
    Баллы:
    0
    Адрес:
    Питер/область
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    - Это же не эстетично!
    - Зато дёшево, надёжно и практично! (с)

  14. suzukoff
    Оффлайн

    suzukoff

    Регистрация:
    27 июн 2009
    Сообщения:
    883
    Баллы:
    208
    Адрес:
    Улан-Удэ
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    Вово!
    Скан лекала бы выложить или в личку буду очена благодарен
    Жду :)

  15. gonza219
    Оффлайн

    gonza219

    Регистрация:
    19 ноя 2009
    Сообщения:
    110
    Баллы:
    94
    Адрес:
    Томск
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    - Это же не эстетично!
    - Зато дёшево, надёжно и практично! (с)[/QUOTE]

    ну ты жжош )))но с фразой согласен

  16. Sappfire
    Оффлайн

    Sappfire

    Регистрация:
    18 дек 2007
    Сообщения:
    2.353
    Баллы:
    0
    Адрес:
    Москва
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    Пенополиуретан. В Леруа и синеватого оттенка продаётся в отделе утеплителей конструкций. Действительно отличный материал для болванки. Отлично обрабатывается, при необходимости шпаклюется обычной гипсовой шпаклёвкой. Мгновенно разъедается ацетоном, т.е. можно сделать деталь любой сложной неразъёмной формы, а потом вытравить внутренности - это всяко прочнее, чем две половинки соединять.

  17. EDI
    Оффлайн

    EDI

    Регистрация:
    27 апр 2006
    Сообщения:
    6.816
    Баллы:
    610
    Адрес:
    Израиль
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    это не он
    это Папанов


    feda

    всё пучком,ни кого не слушай,покрасишь трубу в чёрный цвет и плавай
    зато на душе спокойно и бабки в кармане остались

    Чёж ты прежде чем дрявить крыло,не позырил тему где я дырку делал?

  18. DmitriyD
    Оффлайн

    DmitriyD

    Регистрация:
    16 июл 2009
    Сообщения:
    1.365
    Баллы:
    259
    Адрес:
    М.О д. Юрово ст.Бронницы
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

    А ещё можно плёнкой ,под карбон обклеить.Или под дерево,гранит и т.д.
    И сразу станет эстетично!:thumbsup:

  19. suzukoff
    Оффлайн

    suzukoff

    Регистрация:
    27 июн 2009
    Сообщения:
    883
    Баллы:
    208
    Адрес:
    Улан-Удэ
    Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

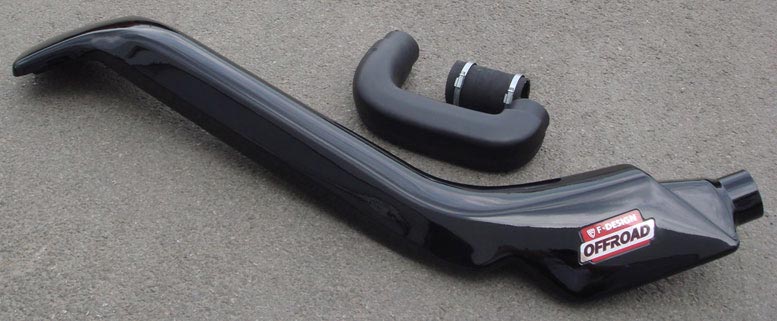

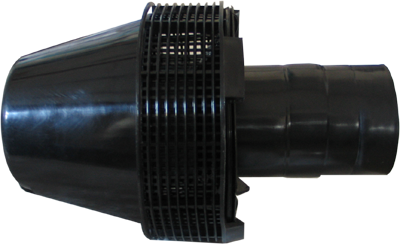

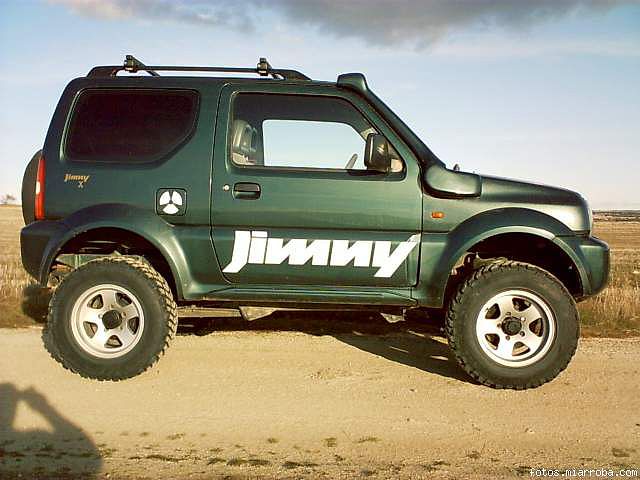

    Вот такой бы шнорхель
