    Уважаемые форучане, тему затеял для того, чтобы продемонстрировать возможный положительный, или отрицательный опыт от вмешательства полного чайника в коробку автомат.

    Добавлено через 9 минут
    Итак- имеется авто wagon r solio 2002г. руль правый, кузов ma64s двиг. k10a.
    По началу не включалась задняя скорость, вставала, как нейтраль-газуешь, все мимо. со второй попытки, изредка с третьей схватывала. не придавал значения. чайник. в один прекрасный момент при включении заднего, затрещала, задергалась. от дома было пару километров, доехал сам. вконце пути уже и при езде вперед машинка дергалась и вела себя как необьезженая лошадь. результат - уже трещит при простом заводе машины. Масло родное - ATF3317, лил всегда значительно чаще, чем положено. уровень- норма, цвет- норма. незначительный запах гари ( субьективно )
    Решение - снимать коробку, разбирать самому, все фотать. при удачном исходе покупка запчастей и восстановление, но: иллюзий не питаю, ищу контрактную, на всякий случай. Если мои уцелевшие детали кому-то сгодятся, будем решать.
    ОЧЕНЬ РАСЧИТЫВАЮ НА ВАШУ ПОМОЩЬ И ПОДДЕРЖКУ

    Поехали.

    1. Как я понял - нкоробка такая JF402E, JF405E.
    Мануал - http://www.automaticchoice.com/Catalogue/jf405e.pdf

    2. Самодиагностика. http://forums.drom.ru/suzuki-general/t45944.html

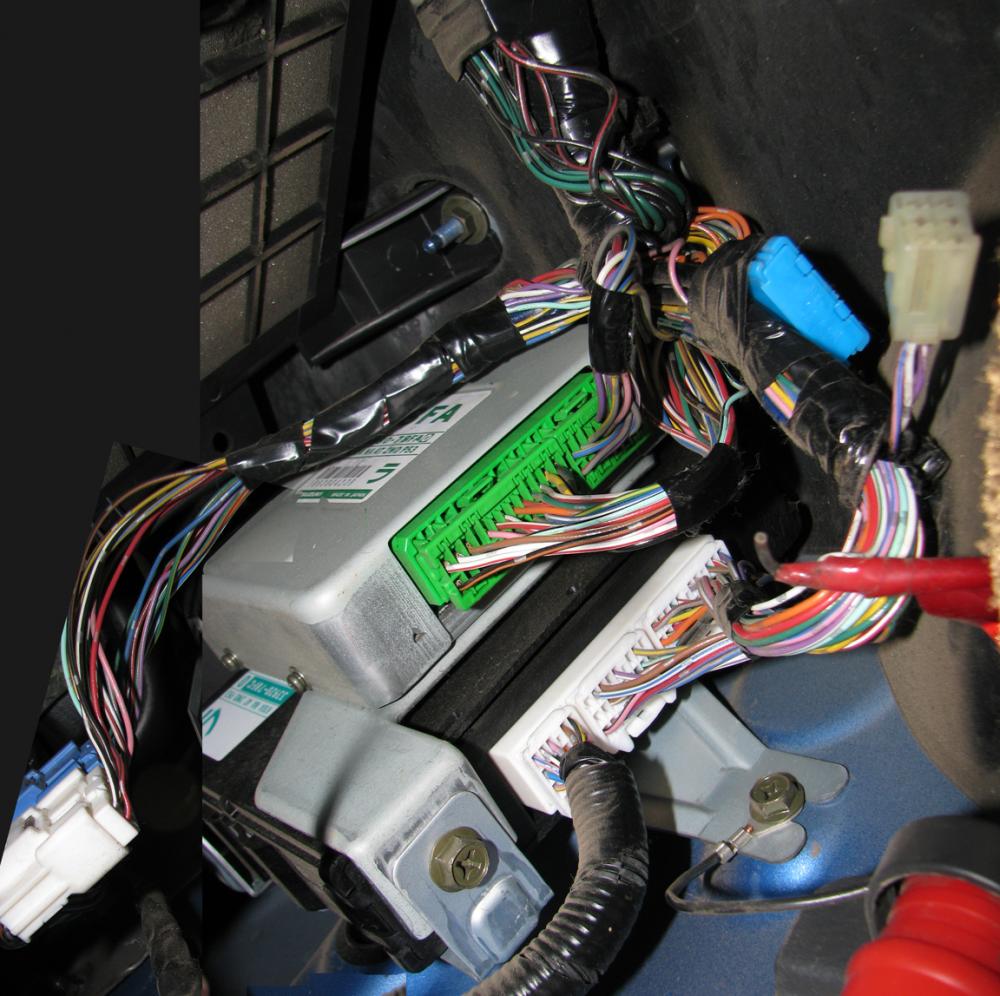

    Компьютер находится за бардачком ( праворукие модели ) диагностический разьем с 6 портами. Сейчас попробую вставить фото пространства под бардачком. где же этот компьютер акпп?

    Вот пространство под бардачком. где тут нужный нам разьем?


    Вложения:

    • KompAKPP_s.jpg
  2. Загрузка...


  3. Edw_WaR
    Оффлайн

    Edw_WaR

    Регистрация:
    9 апр 2006
    Сообщения:
    2.877
    Баллы:
    285
    Адрес:
    ПодМосква
    Ответ: Ремонт АКПП online

    Так в том форуме вообще человек из Кемерово - съездите к нему или позовите. Или прямо ему и задайте вопрос и покажите свои фото - будет гораздо эффективнее.

    У него, кстати, старая модель была, может там всё по другому... Коробки точно разные.

  4. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

    Не знаю, к счастью или сожалению, но от Кемерово у меня осталась только прописка...в столице Кузбасса и специалистов которым можно доверить ремонт АКПП значительно больше...
    так что я пока в некой изоляции, поэтому и сам лезу и помощи прошу...да и вообще в идеале интересная может получиться ветка...так сказать от и до и с картинками

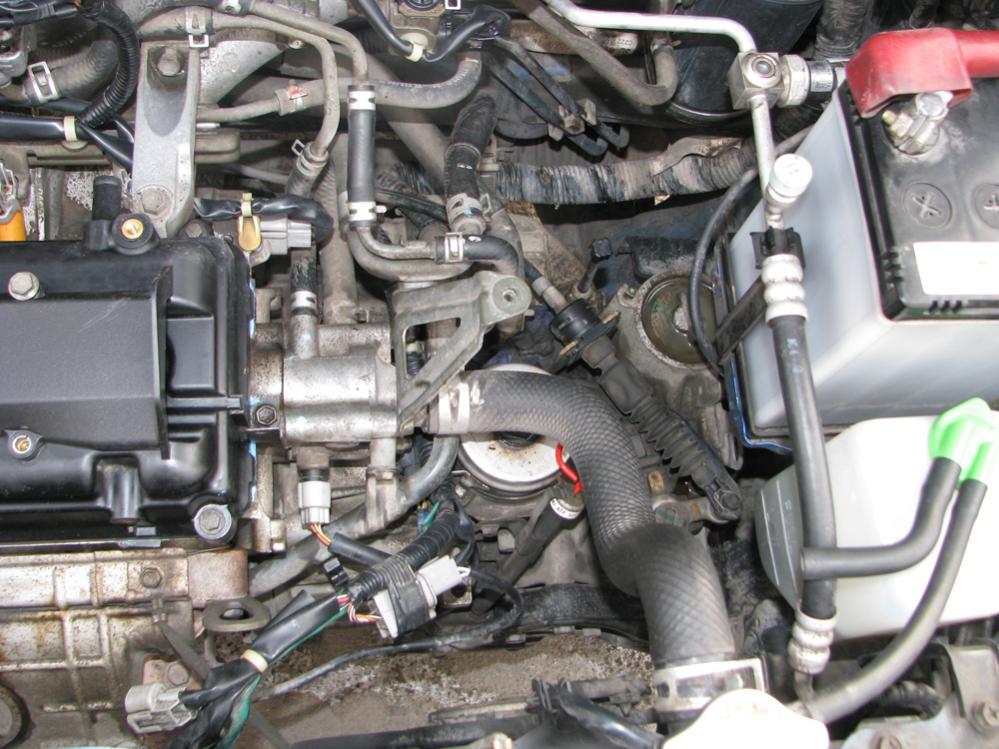

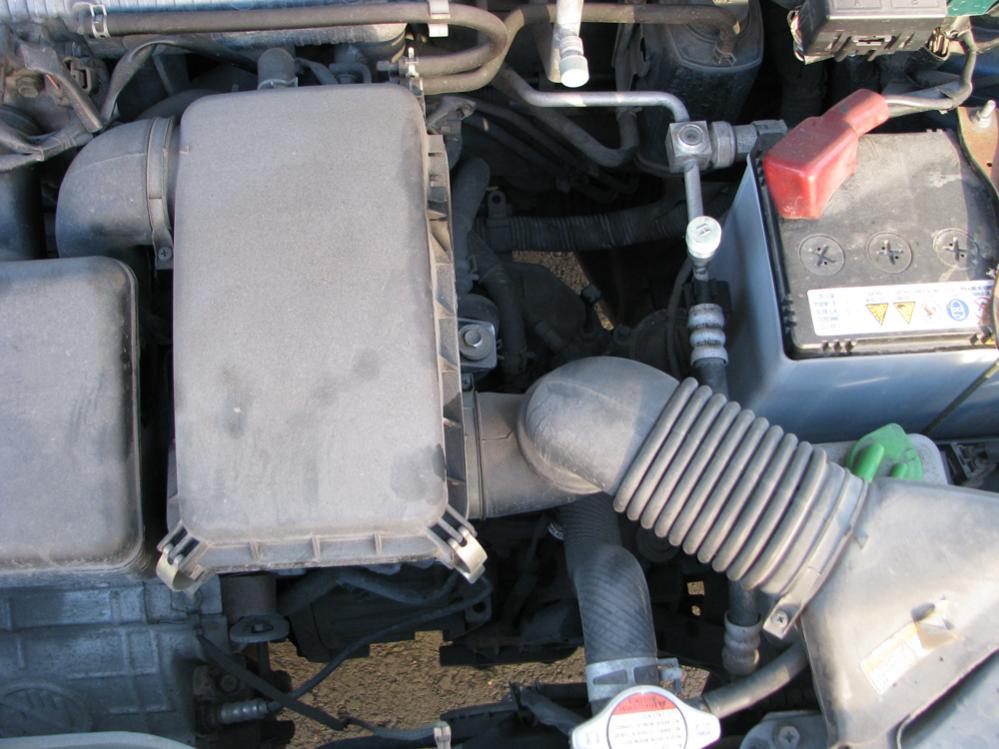

    Вот, кстати так пока под капотом:


    Вложения:

    • podkapot.jpg
  5. klif
    Оффлайн

    klif

    Регистрация:
    12 апр 2008
    Сообщения:
    108
    Баллы:
    94
    Адрес:
    Иркутск
    Ответ: Ремонт АКПП online

    Интересная информация. Когда у меня накрылась коробка, я даже название ее найти не мог,пришлось ставить контрактную. А если она совместима по частям с Дэо Матиз, то можно наверно было и починить. По крайней мере запчасти на матиз должны быть дешевле чем на Сузуку.
    Кстати , коробка подходит с MA63S, надо только переставить один датчик.

  6. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

    Ну вот еще одна фотка. К сожалению- единственная. Хотел откатить машину. Нейтраль уже не включается. Завел- она на нейтрали поехала. так что в коробке полная разруха. еще загорелась ошибка двигателя, индикатор масла и аккумулятор. аккумулятор-понятно, без подзарядки подсел, а вот с маслом вопрос...на щупе почти ноль. так что немного растерян. незнаю, как её такую в бокс буксировать...видимо только с погрузчика, или приму волевое решение- вызову какого-нибудь водилу на воровайке и буду снимать коробку во дворе. вот шоу-то будет)))
    итак - фото: пока снял всякие ненужные штуки- типа воздушного фильтра. ничего особенного. продолжение следует...


    Вложения:

    • IMG_6599_small.jpg
  7. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

    ...ПРОДОЛЖЕНИЕ...
    Машина в гараже на яме.
    1. Срываем балонником болты крепления колес
    2. Поднимаем машину домкратом
    3. Выставляем машину на заранее приготовленные чурки

    Машина в подвешенном состоянии.
    4. Снимаем передние колеса

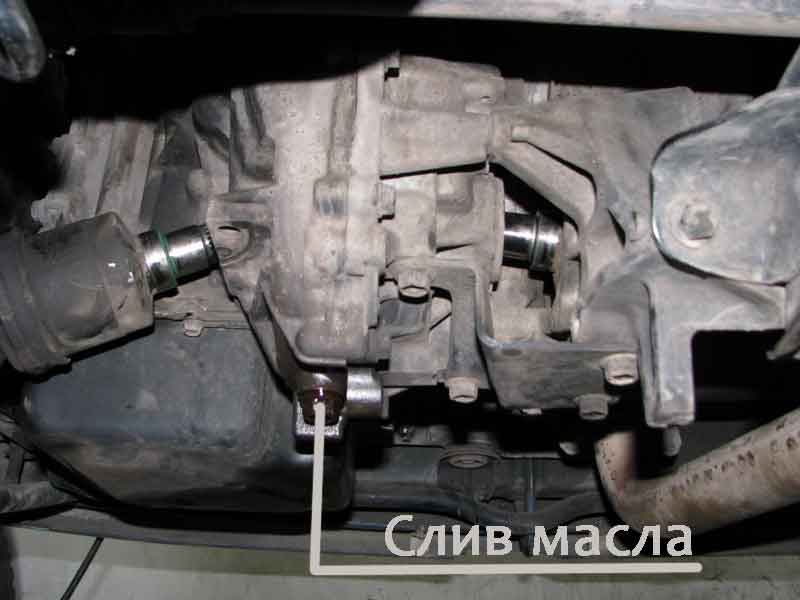

    Сливаем масло

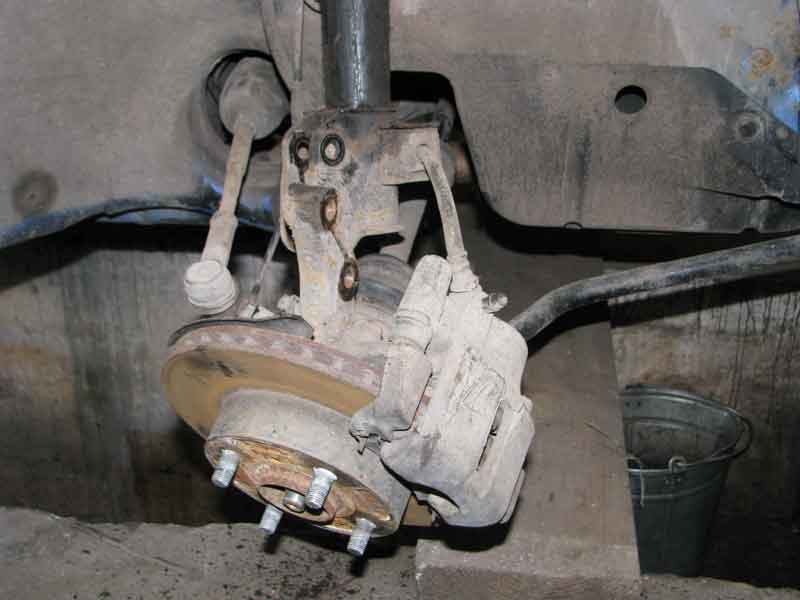

    5. Откручиваем ступичные гайки.
    (...параллельно я шлифанул суппорт, обработал растворителем 646 и покрасил в красный цвет баллончиком )
    6. Вытаскиваем привода
    итог:
    коробка готова к демонтажу
    на коробке все отключено - все разьемы, троссик, шланги
    заказана и получена контрактная коробка, при транспортировке которой стало очевидным, что монтировать-демонтировать АКПП нужно с помощью приспособы типа лебедки, в ручную, тем более одному - дохлый номер...

    изучая аналогичный опыт принято решение - поперек гаражной ямы под двигателем положена доска, двигатель нужно поддомкратить снизу за масляный поддон ( так же через доску ), соорудить кОзлы для "вывешивания" коробки

    с утра очередная коммандировка...жду не дождусь, когда же наконец-то приступлю к этому долгожданному делу...


    Вложения:

    • 005_1.jpg
    • 006_1.jpg
  8. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

    Продолжаю моноложить по поводу ( и без ):
    Коробку сняли вдвоем. Через низ.
    Двигатель поддомкратили через маслянный поддон. Все болты открутили

    Монтаж контрактной коробки проводился втроем ( кОзлы сооружать не стали ), т.к. коробка оказалась достаточно приемлемая по весу.
    В гараже, на доске, которая лежит поперек ямы и поддомкрачивает двигатель - на нее ставим коробку, обнимаем её ( мы это сделали подручным ремнем безопасности, он широкий и прочный ).
    Первый человек, вгромоздился на машину сверху ( капот предварительно сняли ) и подтянул коробку наверх, двое внизу её откорректировали, вставили пару болтов, в общем предварительно закрепили, так что "горный орел Кавказа" посильную помощь уже оказал ( за что ему спасибо )
    Как сказал привлеченный парень, ранее имевший аналогичный опыт - ставится достаточно просто и удобно ...не знаю, правда ли, сам аналогичного опыта не имею...
    в общем- коробку перебросили, подключили...залил маслом .хотя кто-то советовал поставит мозг от родной коробки, ничего не менял.
    Завелась сразу, попереключал селектор в разные положения...вроде едет ( машина стояла на пеньках ) НО:
    видимо что-то все-таки не так, пока не знаю что:
    Двигатель греется!!! Обороты 2500 и не спадают. болтик, которым регулируются обороты выкручен на полную...
    Горит ABS
    Клемму сбрасывал-не помогло...читаю форум.
    p/s вот-вот начну разбирать старую коробку. постараюсь сделать подробный фотоотчет

  9. Edw_WaR
    Оффлайн

    Edw_WaR

    Регистрация:
    9 апр 2006
    Сообщения:
    2.877
    Баллы:
    285
    Адрес:
    ПодМосква
    Ответ: Ремонт АКПП online

    А коробка другая пришла? Не "совсем родная"?
    И что за винтик оборотов? Где он расположен?

  10. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

    коробка внешне такая, с такого же двигателя...
    по - моему - идентичная, хотя сравнивал визуально

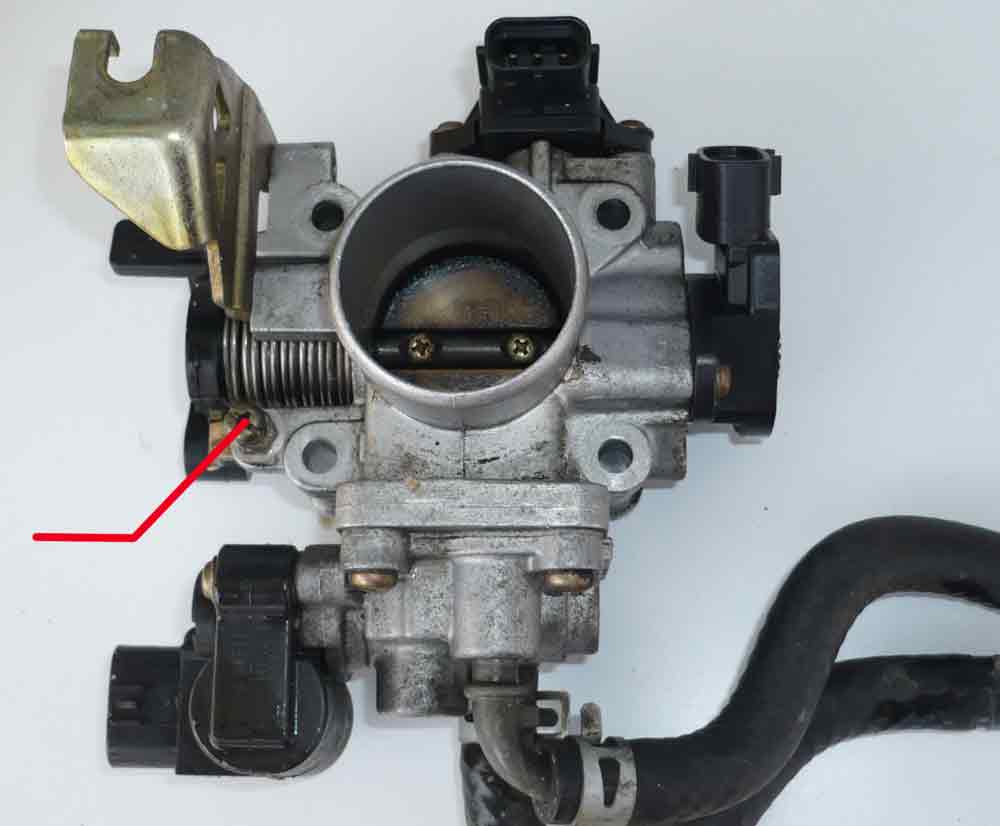

    до того момента, пока разобрал коробку - пытался почистить заслонку...делал это растворителем 646 и тряпочкой...заслонка ходит нормально...троссик полностью ослаблен...винт ( указан красным ) при вращении в одну сторону - добавляет обороты, в другую- снижает...не помогло...все по-минимуму


    Вложения:

    • zaslonka.jpg
  11. Edw_WaR
    Оффлайн

    Edw_WaR

    Регистрация:
    9 апр 2006
    Сообщения:
    2.877
    Баллы:
    285
    Адрес:
    ПодМосква
    Ответ: Ремонт АКПП online

    Может и не в АКПП дело? Можно старую акпп подключить к разъёмам и проверить хх?

  12. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Не знаю, можно ли на практике, не пробовал...в теории видимо можно...этож разьемы только на старой акпп надо удлинять??? не дотянутся...за совет спасибо

    еще поступил один совет - просто проехать на машине и комп выставит обороты...неужели наша машина такая умная Чешу репу.

    Еще одна небольшая инфа по нашему коробасу...
    http://www.chevy-rezzo.narod.ru/ru/documents_2006/matiz/ltg-m/5a.ru.html
    ...свою коробку разобрал полностью...готовлю фотоотчет

    markus87prl нравится это.
  13. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

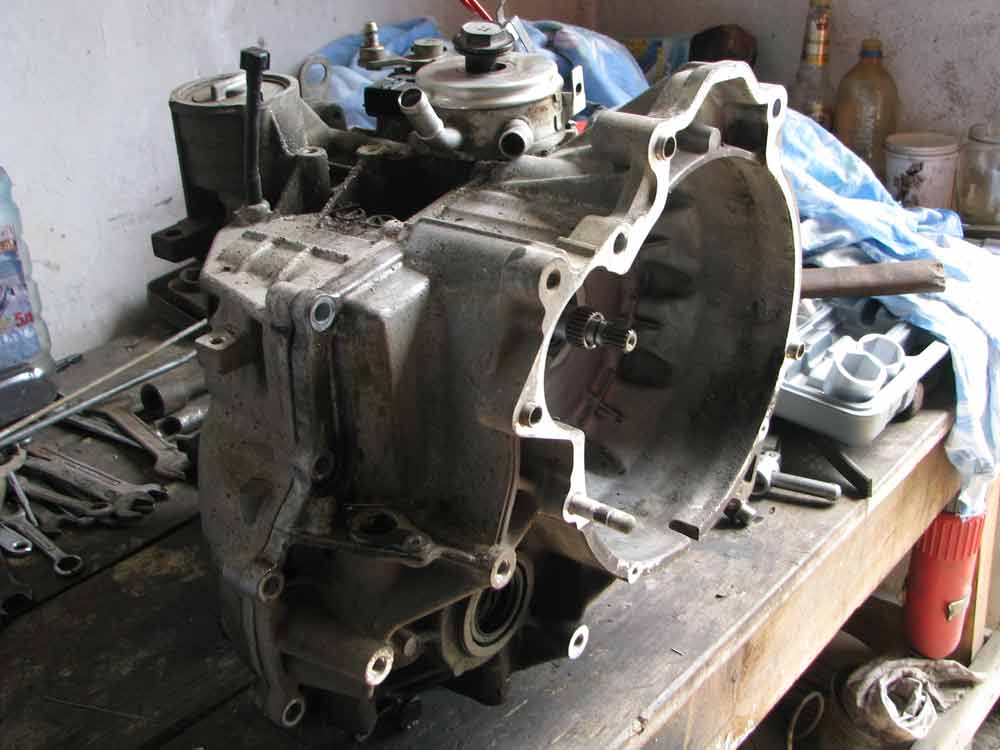

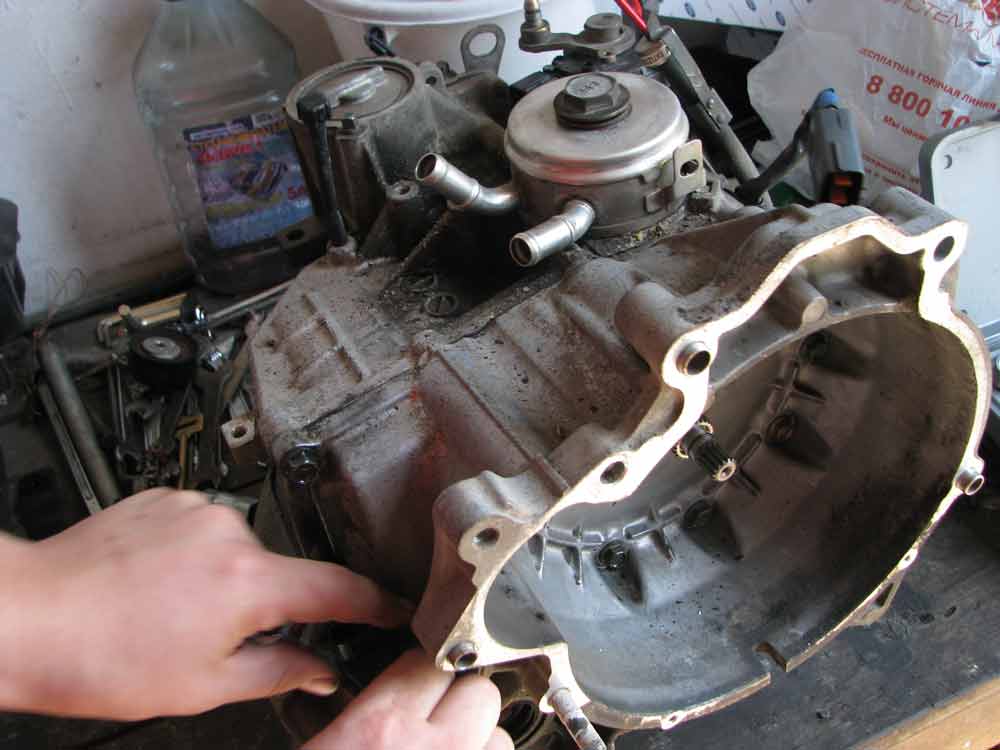

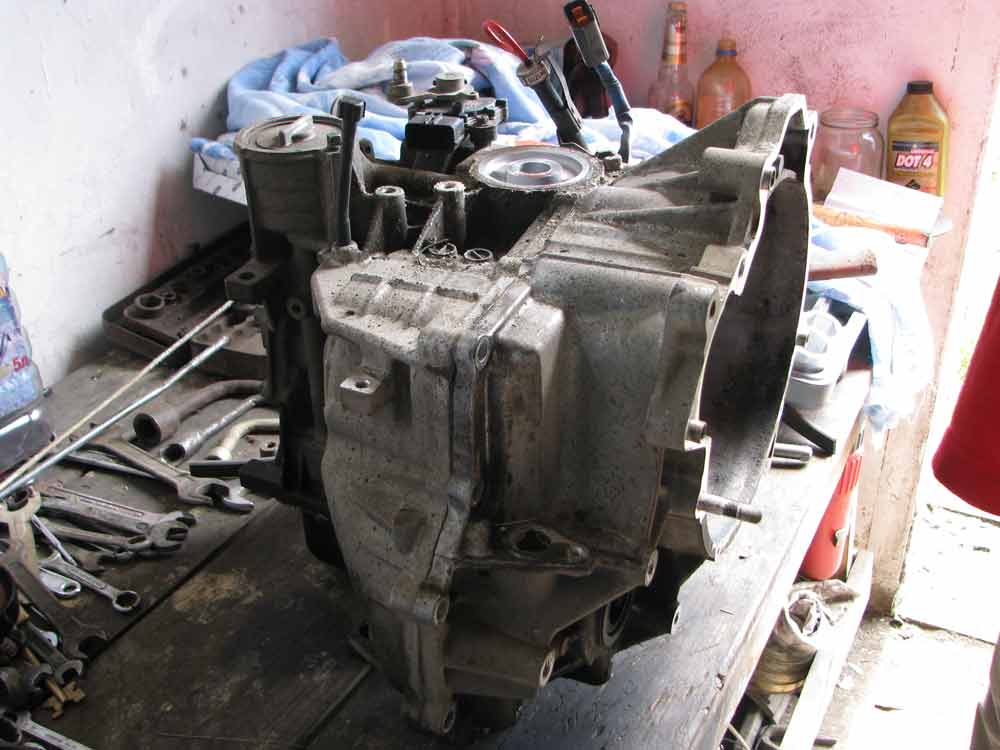

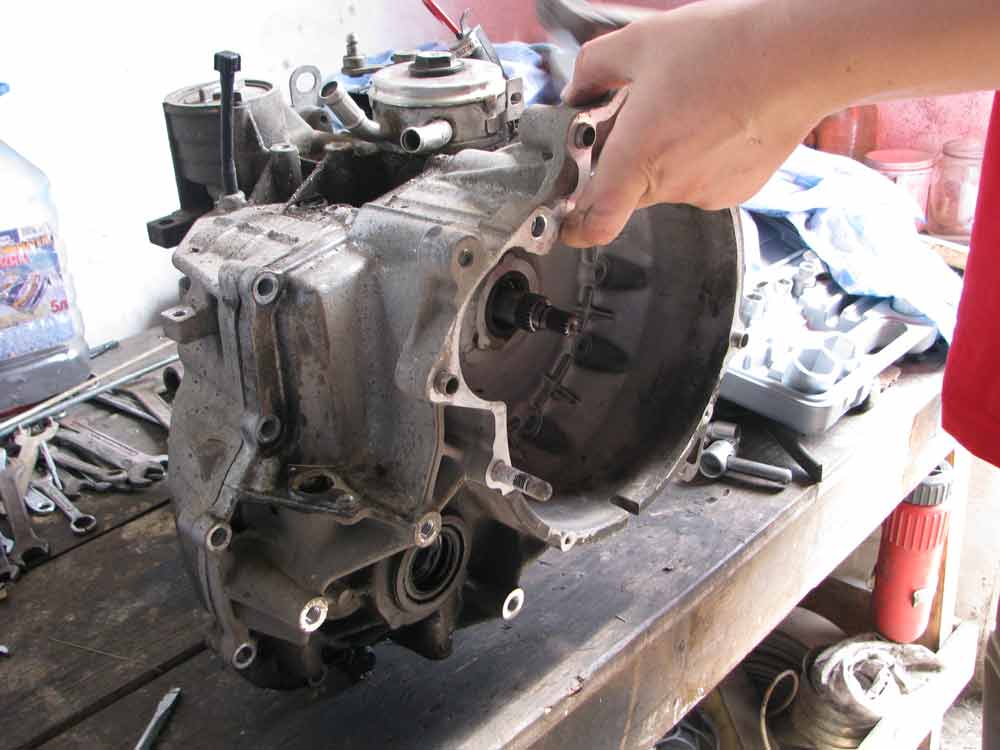

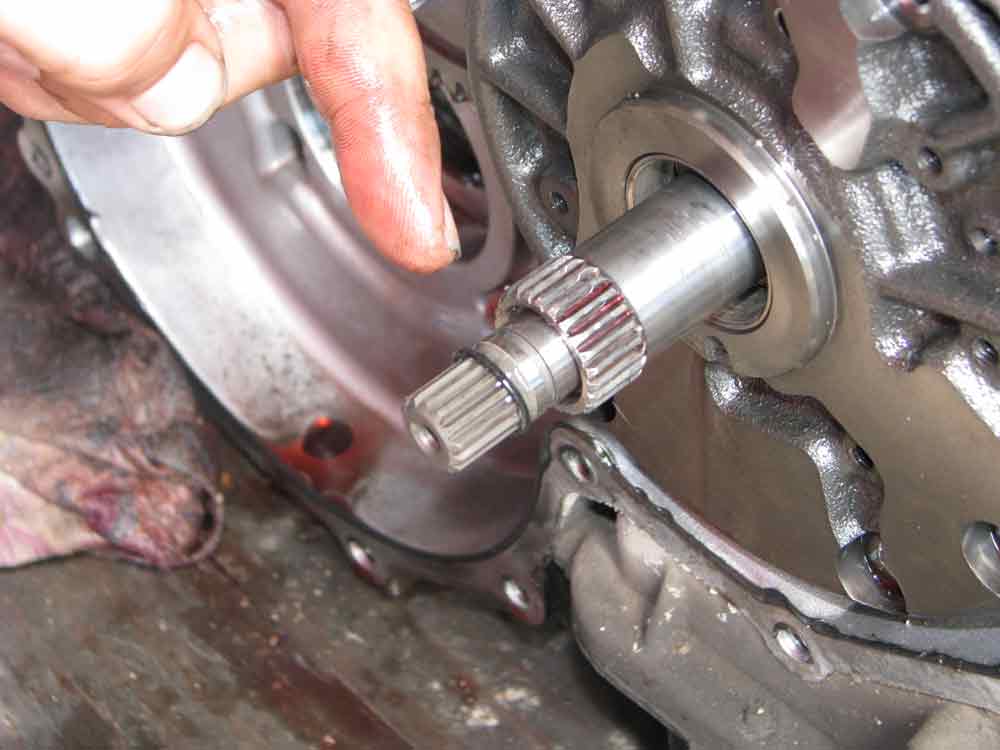

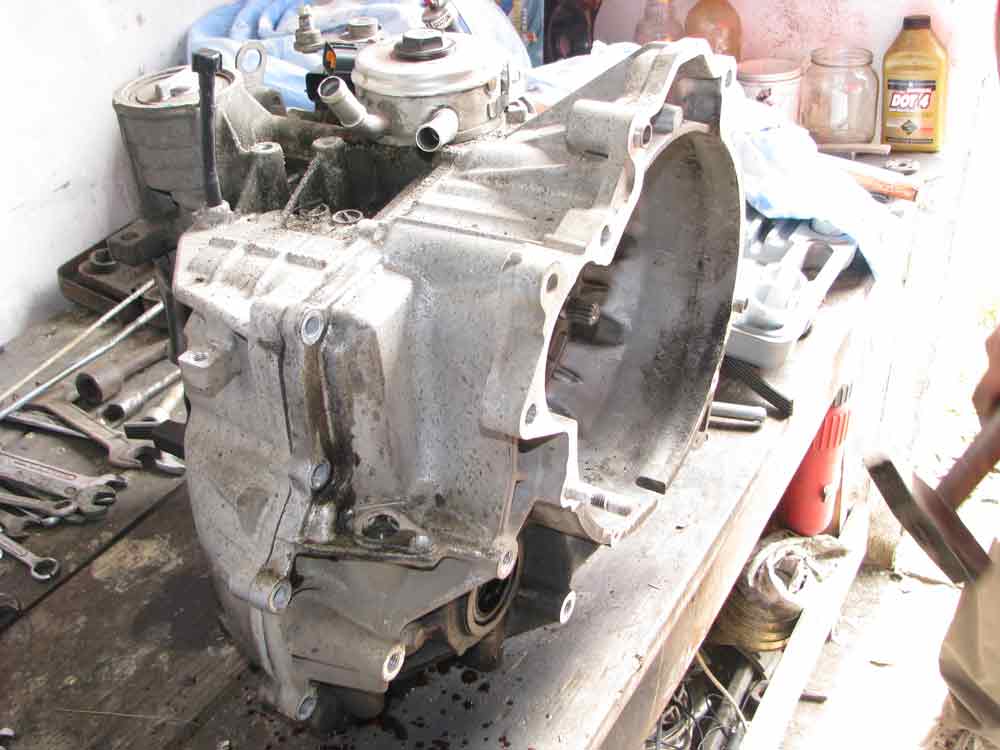

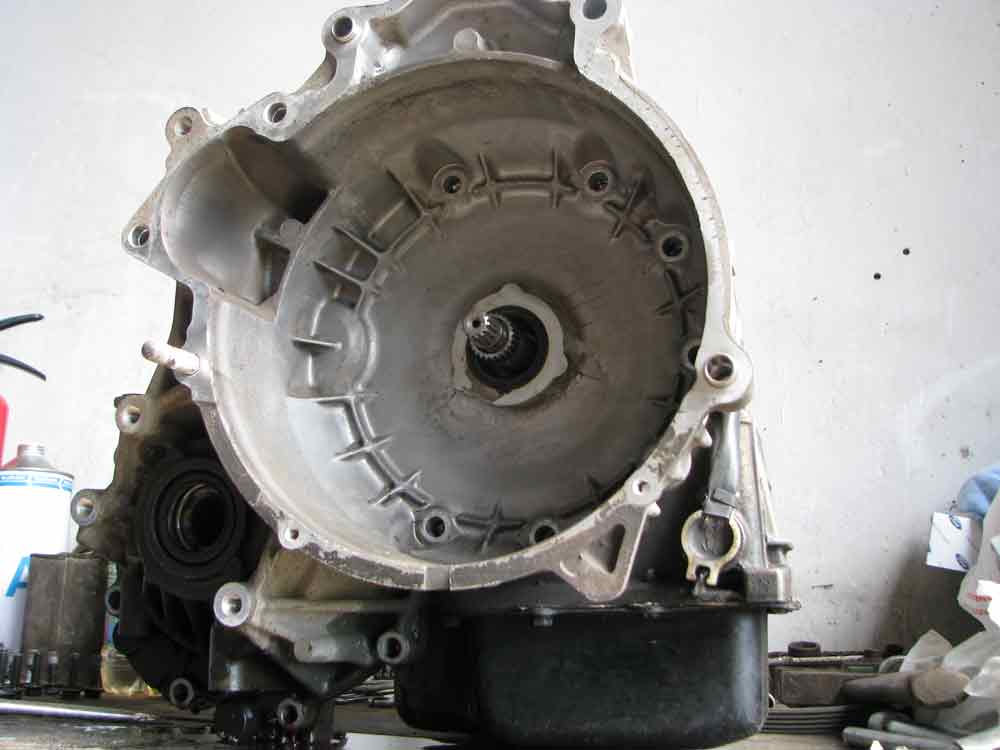

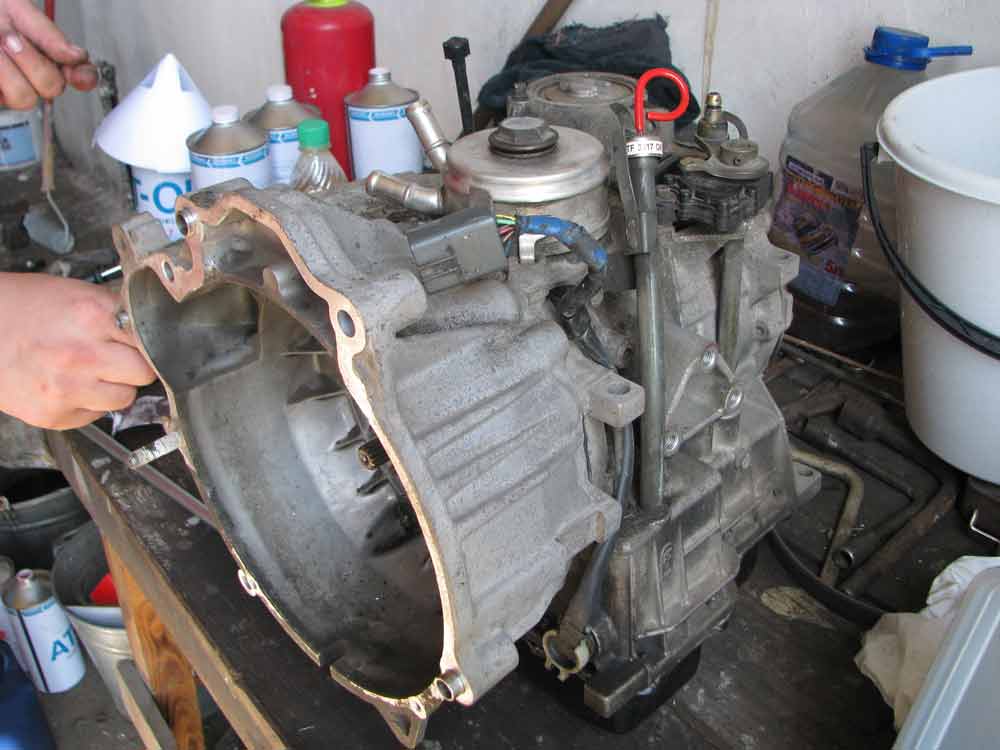

    Итак, уважаемые - вот она, коробочка. Гидротрансформатор, в простонародии бублик предварительно снят...

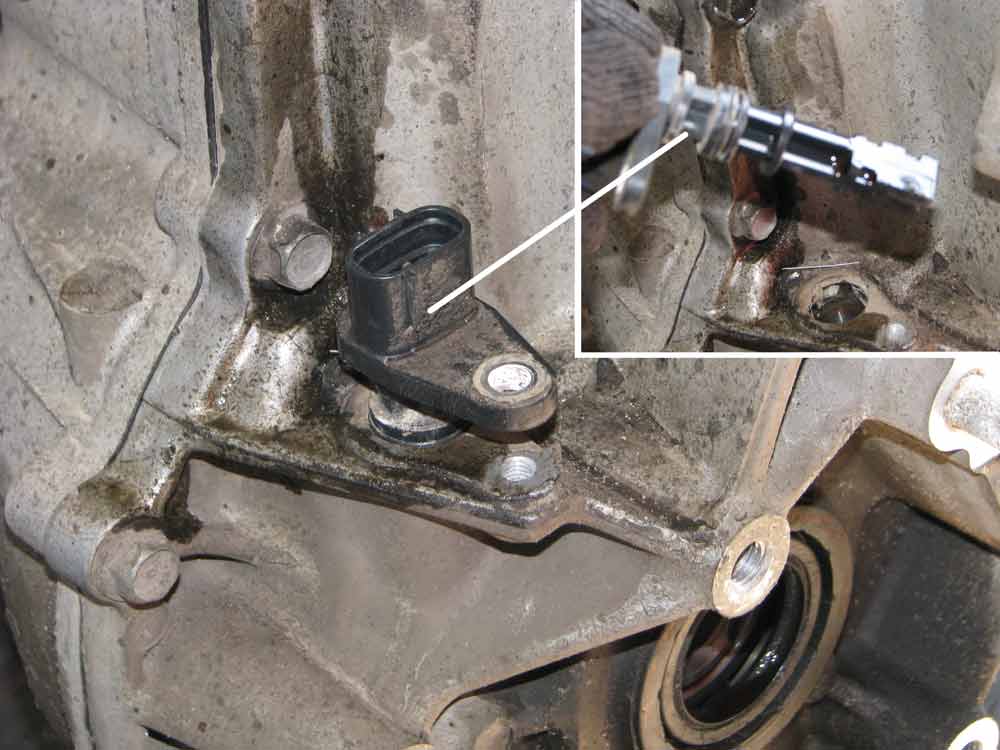

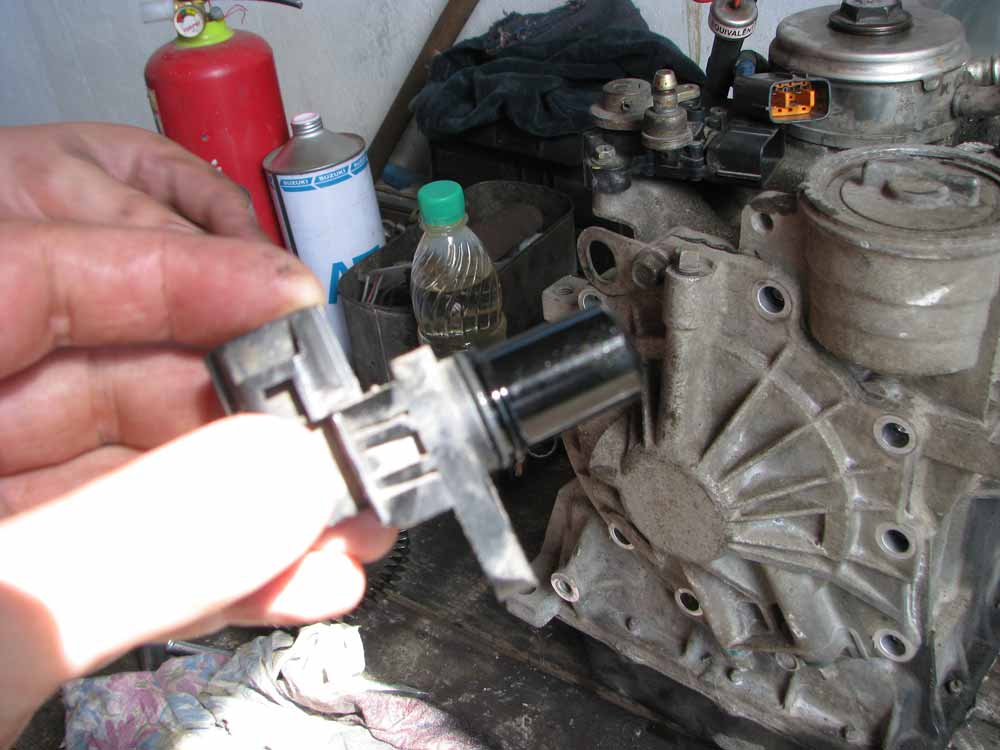

    вот такая она...осматриваем...видим какой-то датчик. Вынимаем его.
    После этого откручиваем болты с колокола
    ( как пишут коллеги с форумов - нужно много разных емкостей для разных групп болтиков...удобно )


    Вложения:

    • 001.jpg
    • 002.jpg
    • 003.jpg
    • 004.jpg
    • 005.jpg
    2 пользователям это понравилось.
  14. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

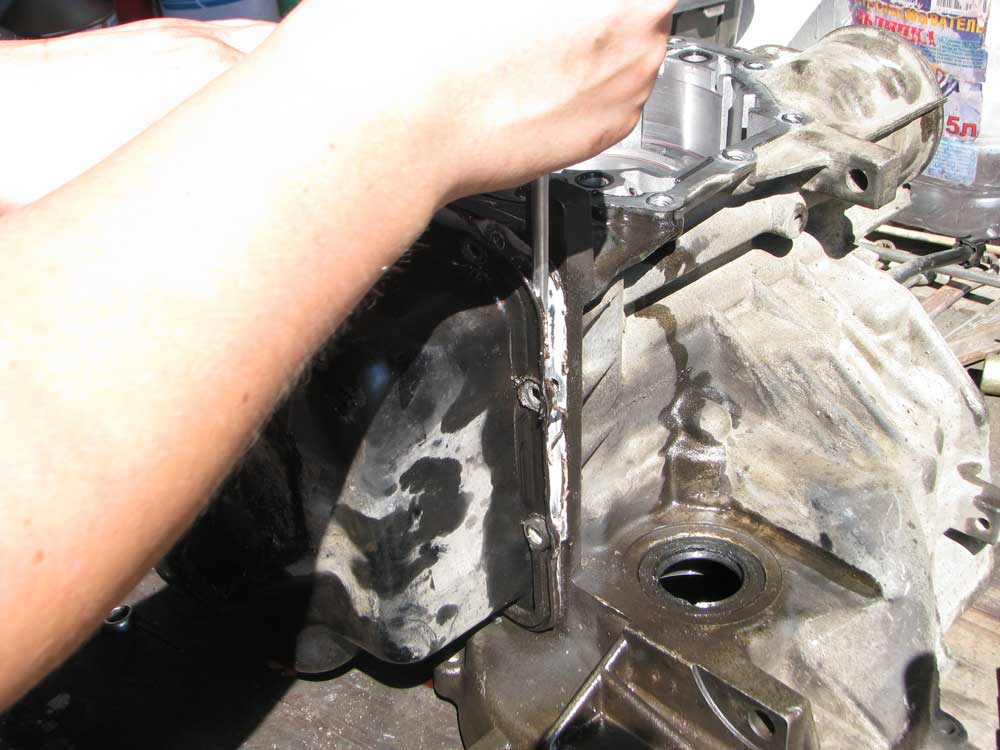

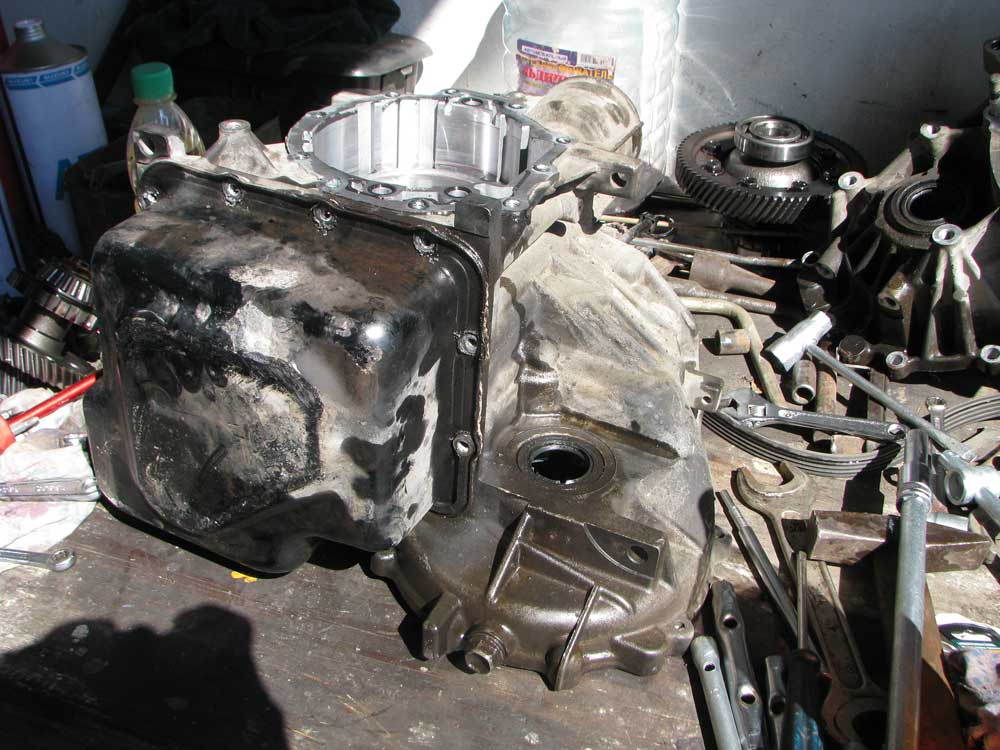

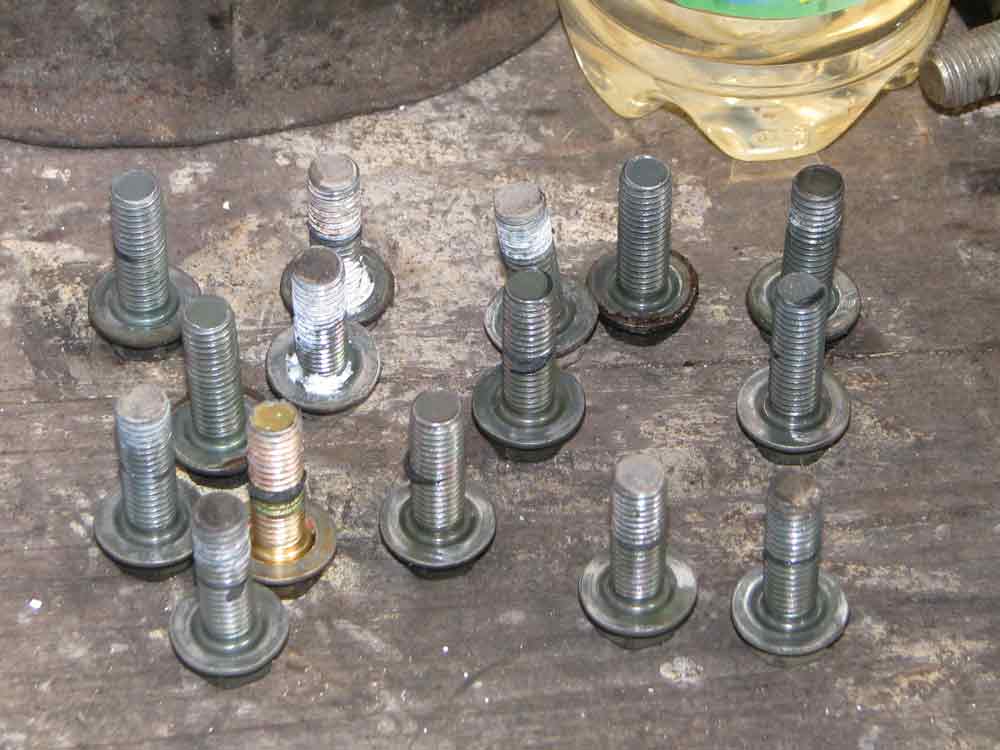

    Еще несколько фот коробочки. болтиков. Крышка на герметике, поэтому без волшебного постукивания молотком не обойтись. Говорят, что заводской вроде как красный, а у меня черный - значит до меня здесь уже были. но этого уже никто не скажет.Очень аккуратно снимаем крышку


    Вложения:

    • 006.jpg
    • 007.jpg
    • 008.jpg
    • 009.jpg
    • 010.jpg
    markus87prl нравится это.
  15. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

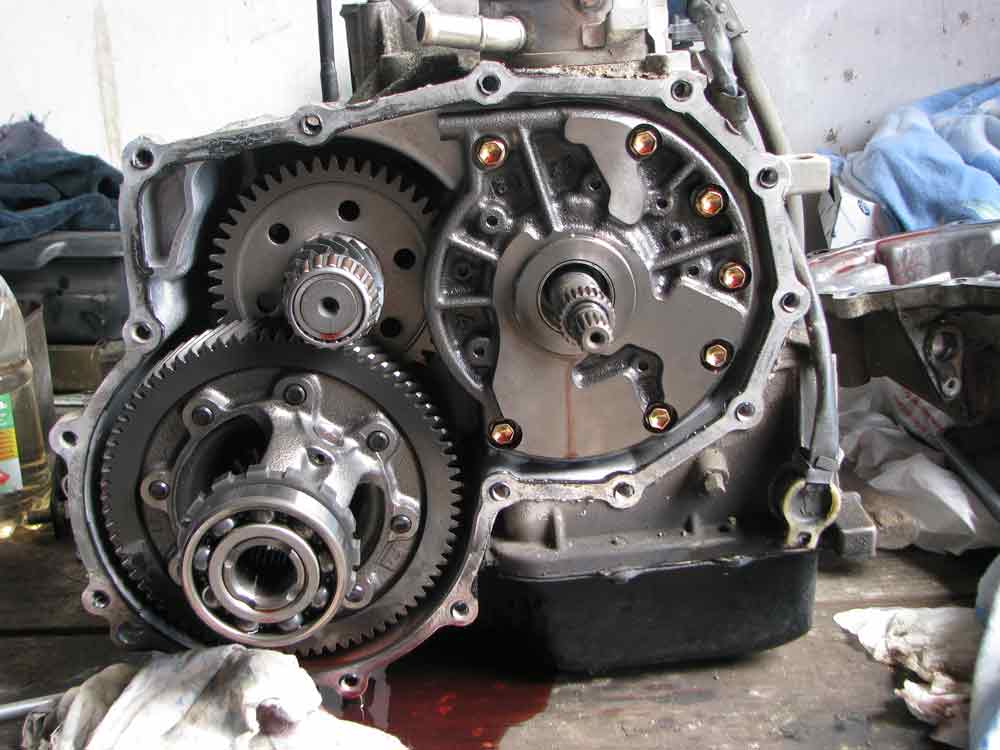

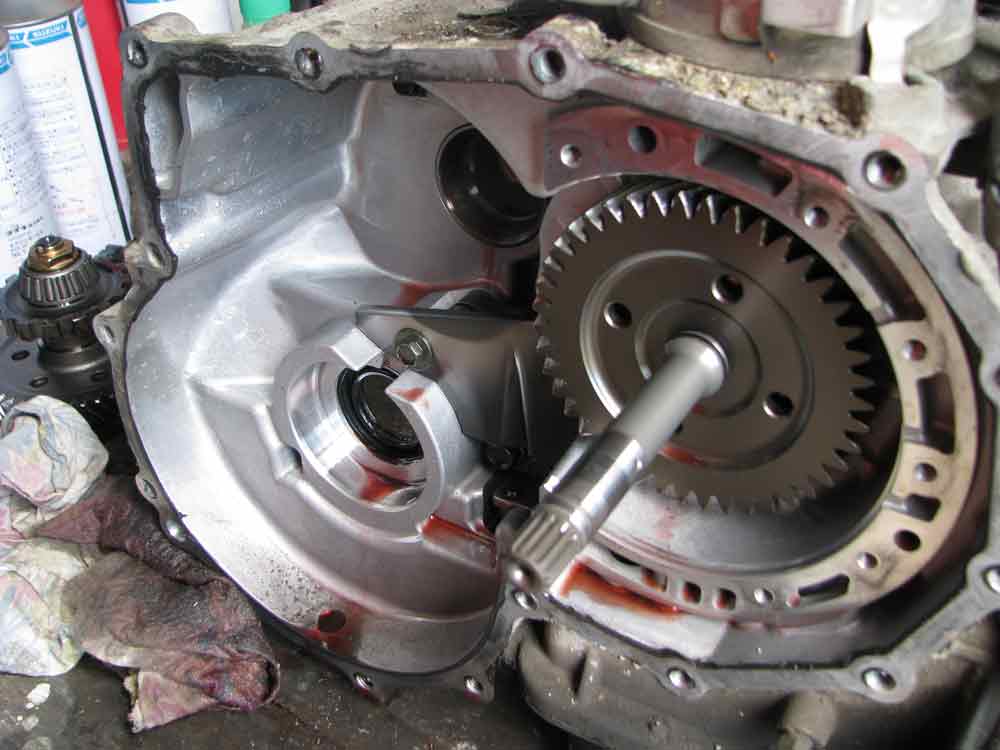

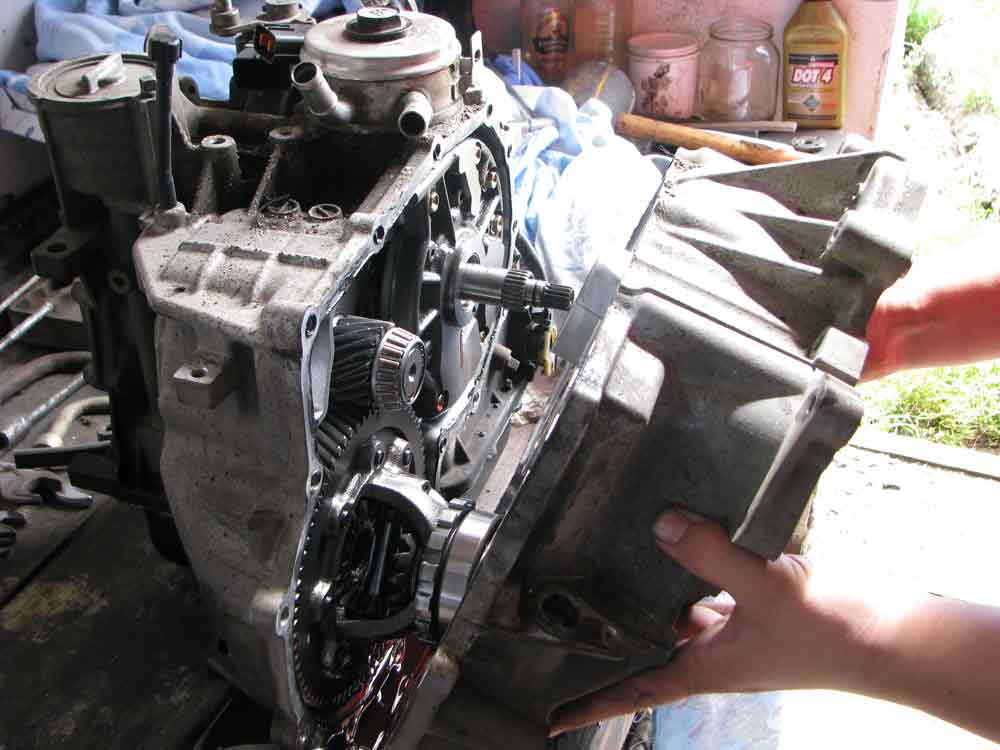

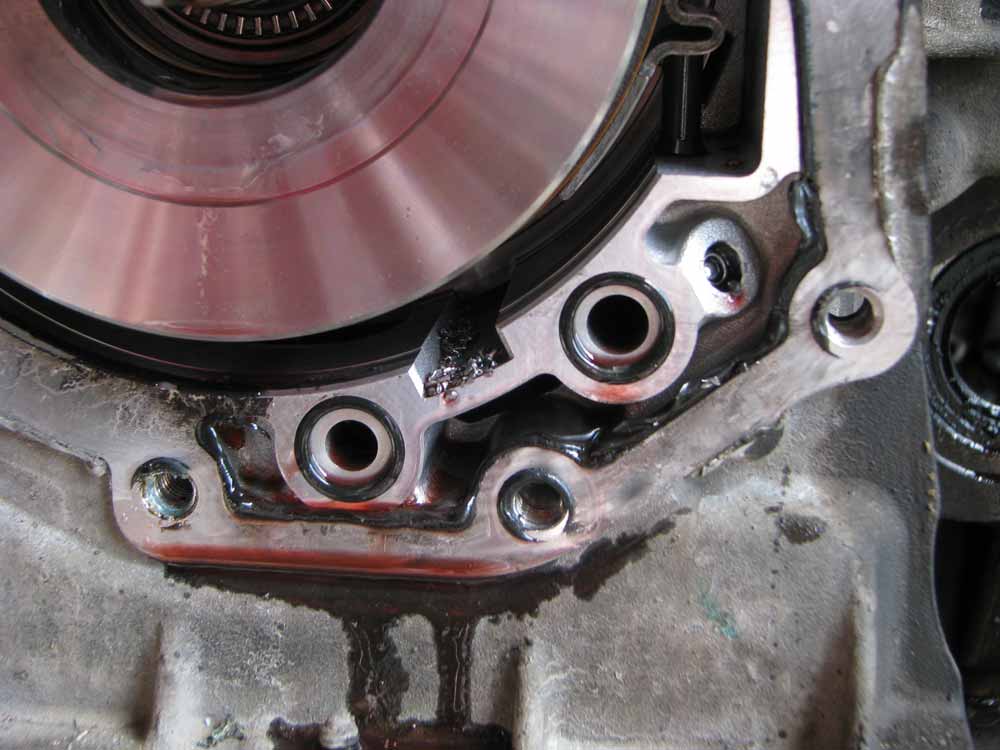

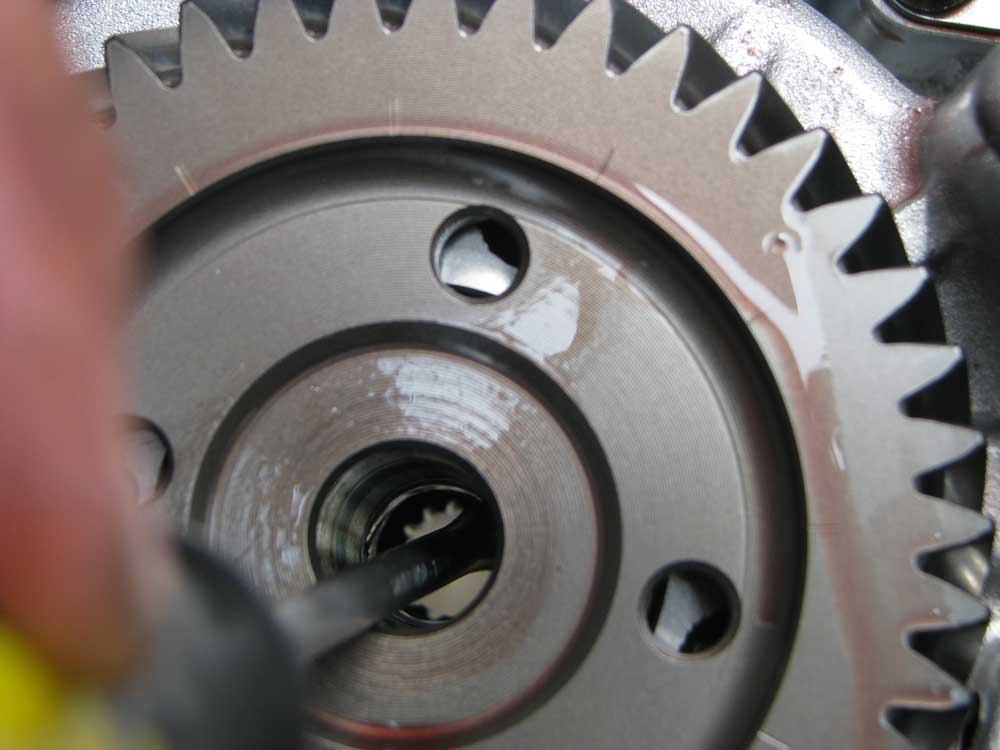

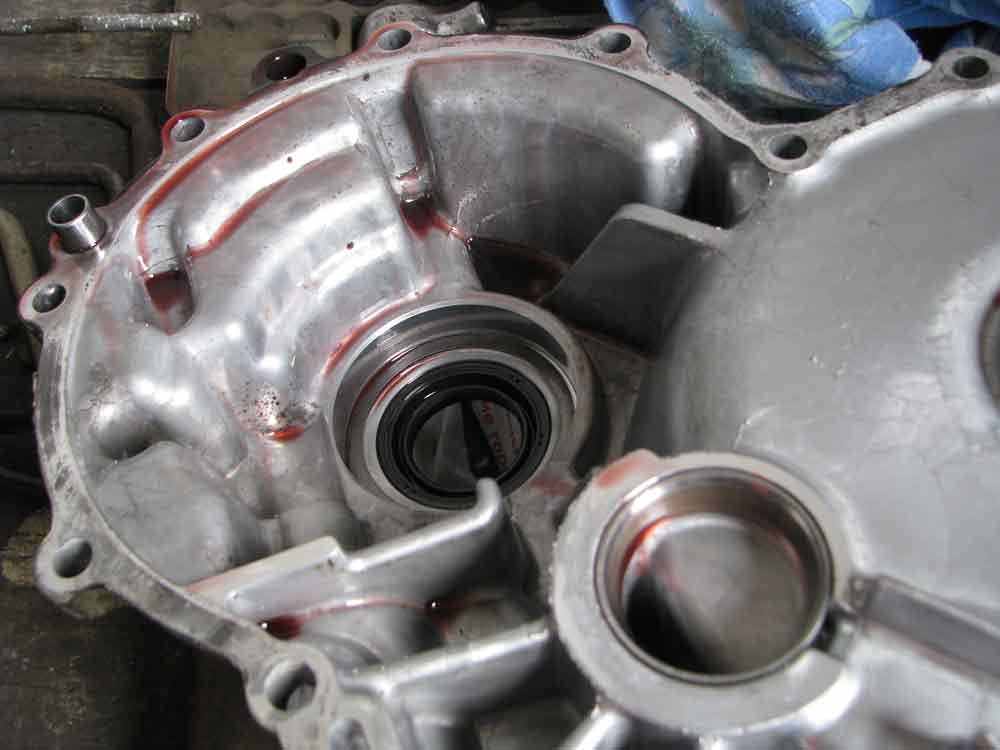

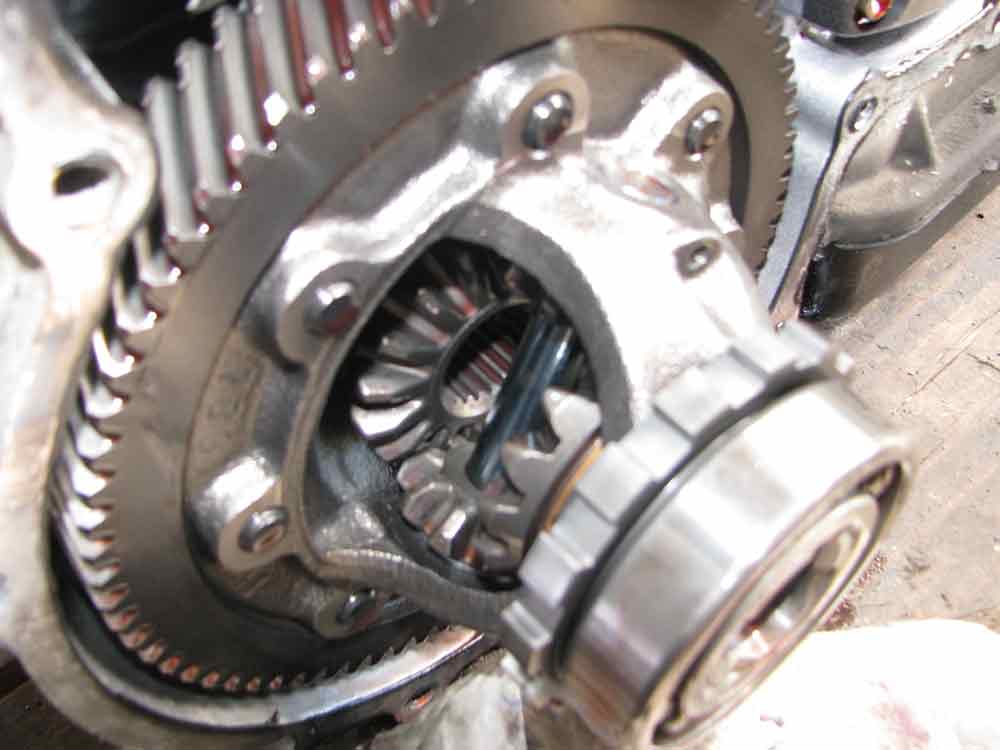

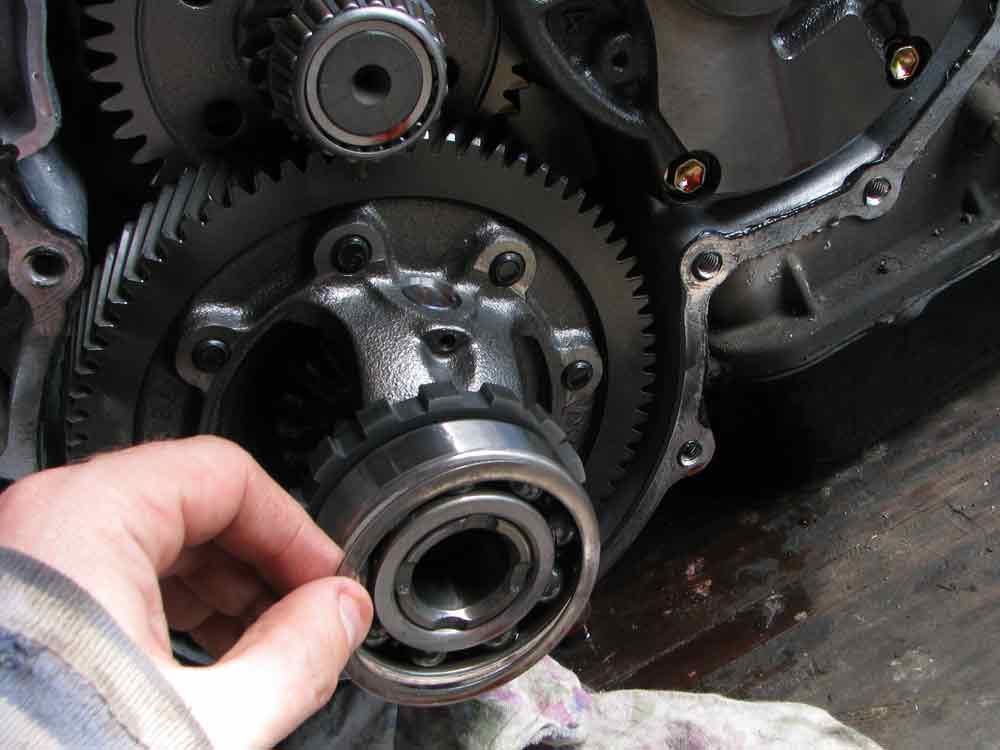

    Крышка снята. между дифференциалом и крышкой- опорное кольцо, конечно оно есть и в мануалах, просто его можно забыть))) опять же от бывалых узнал- чтобы таких фатальных недоразумений не происходило - наносим на него смазку и прилепляем - точно не потеряется


    Вложения:

    • 011.jpg
    • 012.jpg
    • 013.jpg
    • 014.jpg
    • 015.jpg
  16. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

    Продолжаем курочить)))

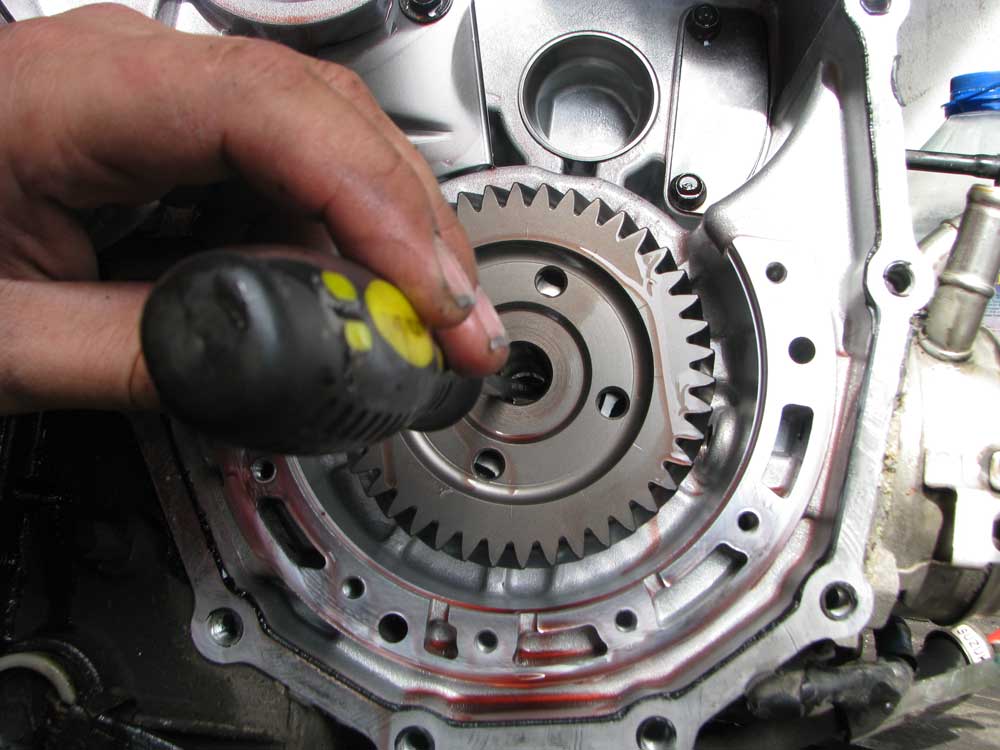

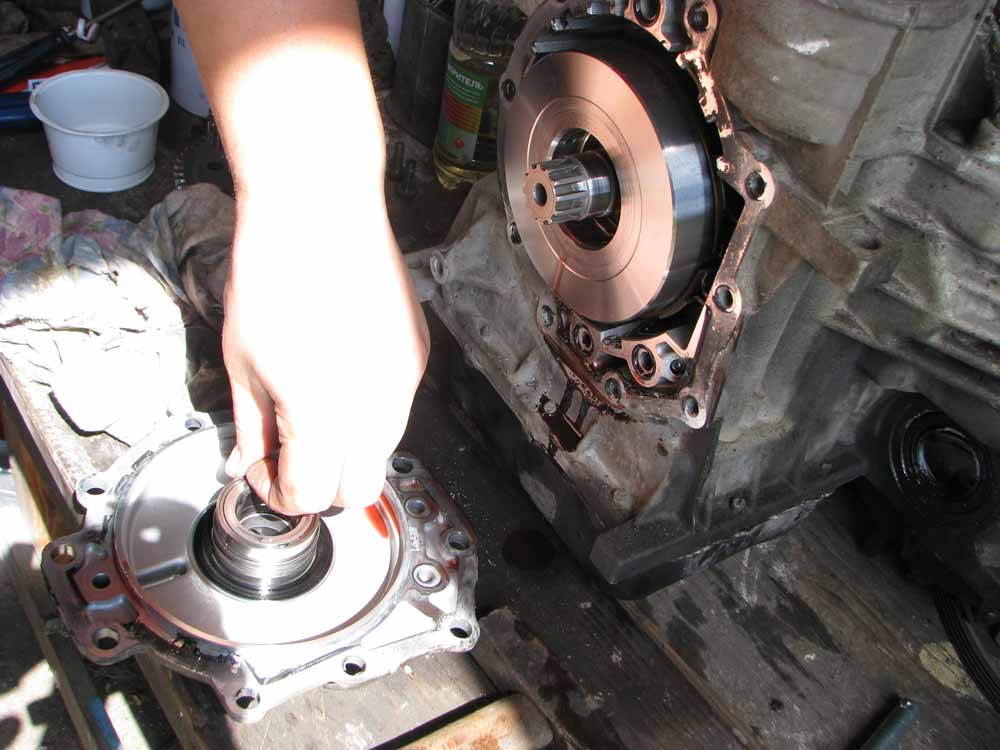

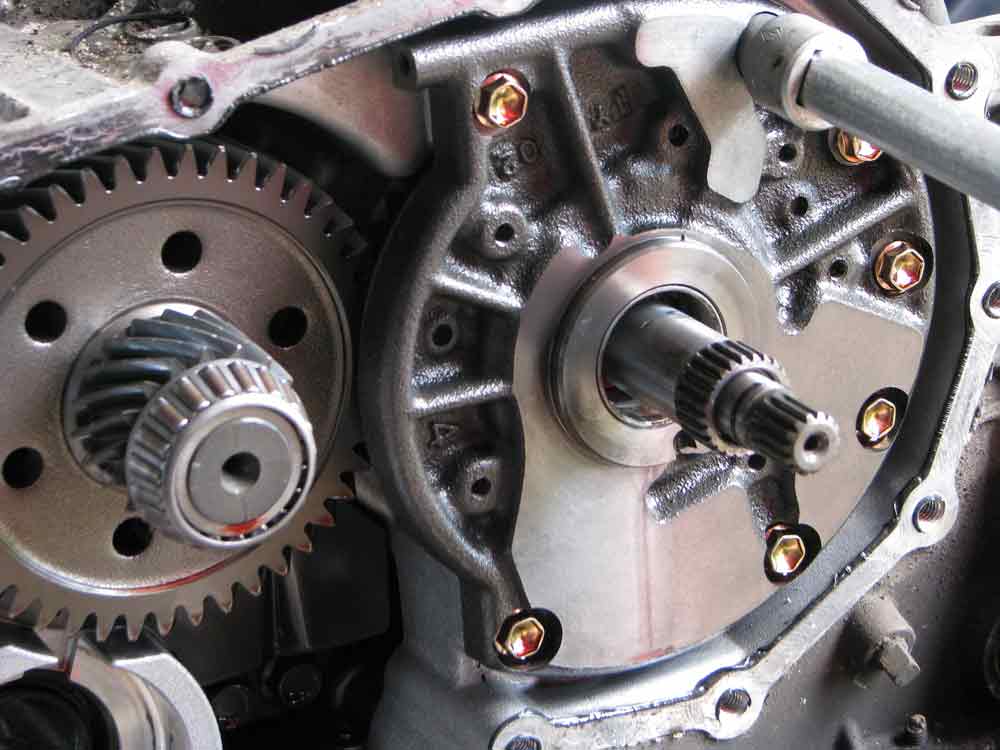

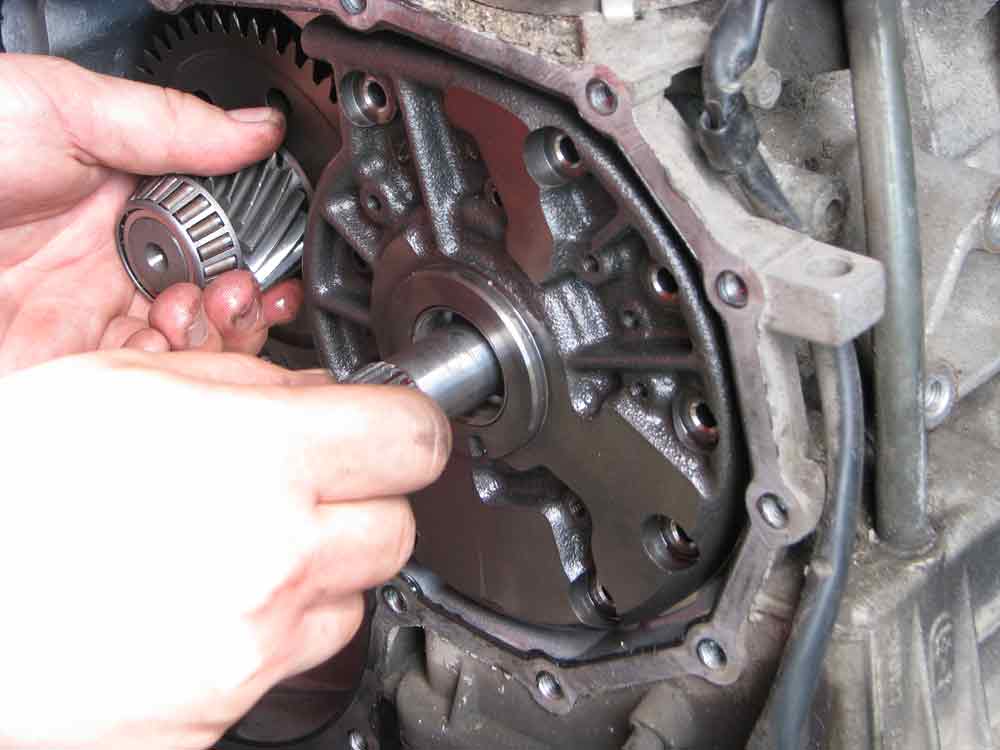

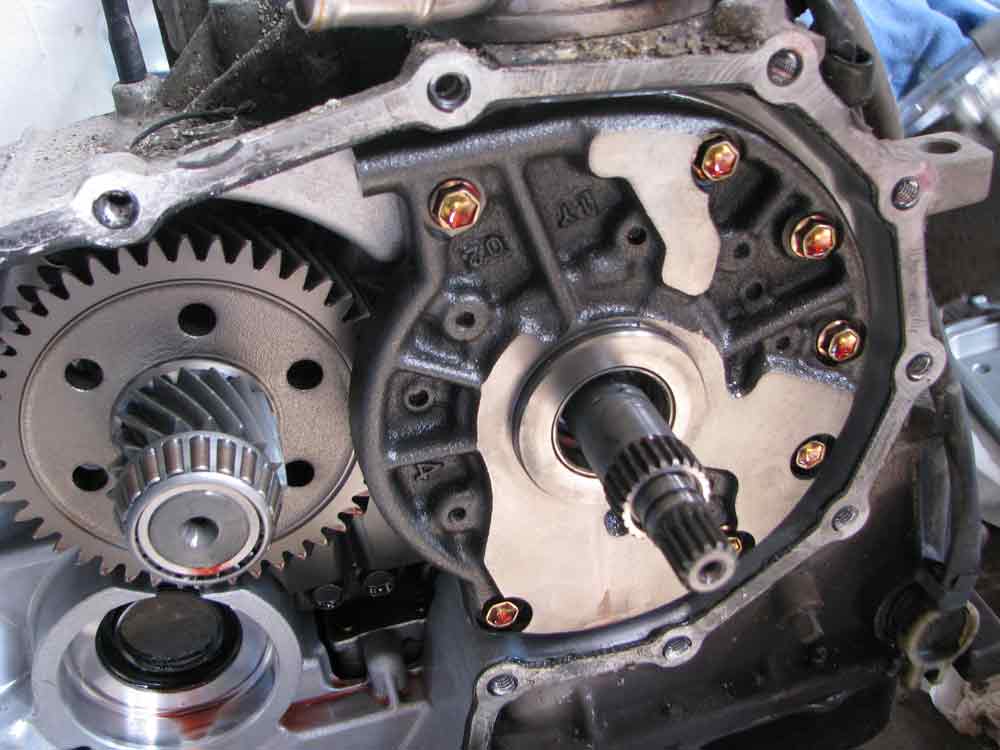

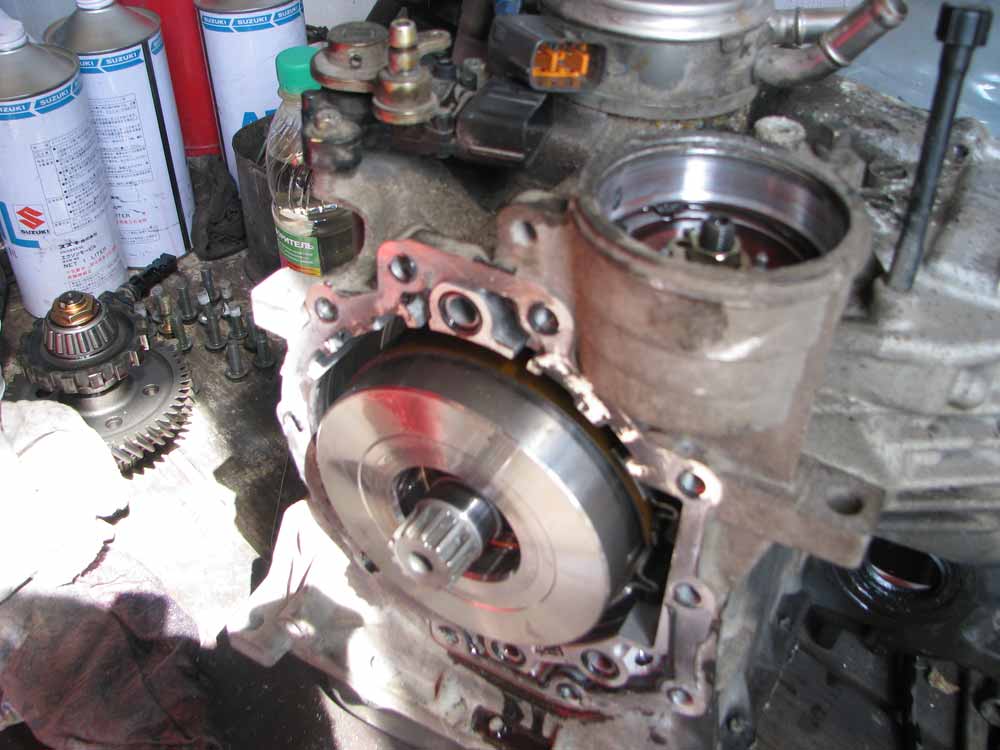

    Откручиваем крепление масляного насоса, прежде чем его снять предварительно снимаем в отдельный стаканчик резиновое кольцо. Оно немного коцнутое, то-ли от вероломного снятия коробки, то- ли так уже было...вроде не критично, хотя лучше заменить


    Вложения:

    • 016.jpg
    • 017.jpg
    • 018.jpg
    • 019.jpg
    • 020.jpg
    markus87prl нравится это.
  17. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

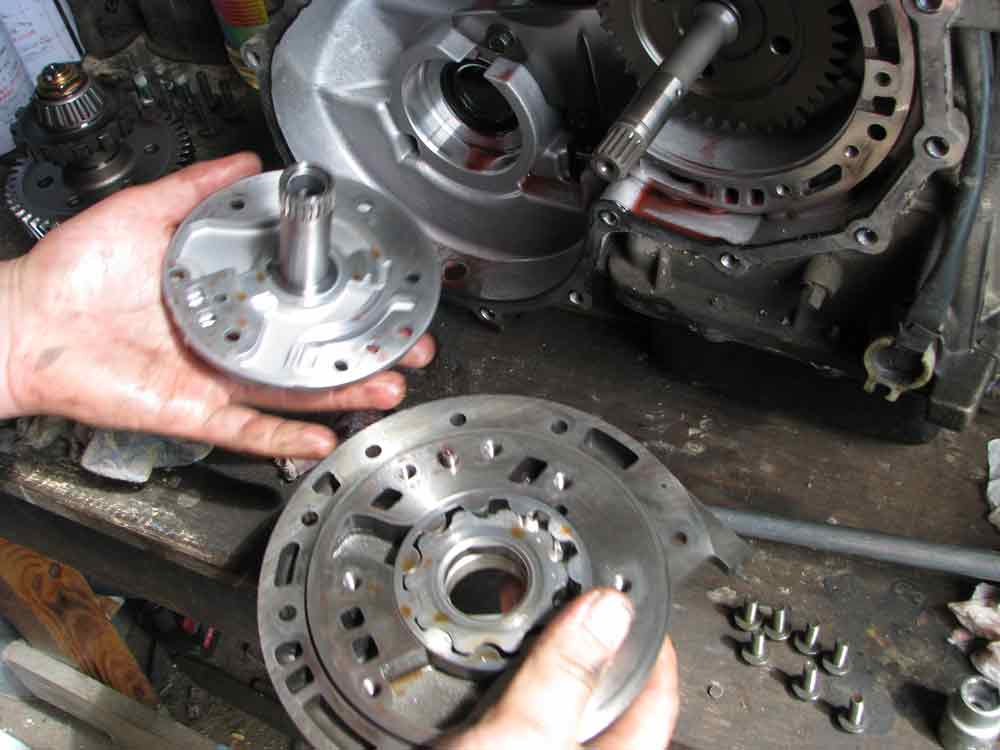

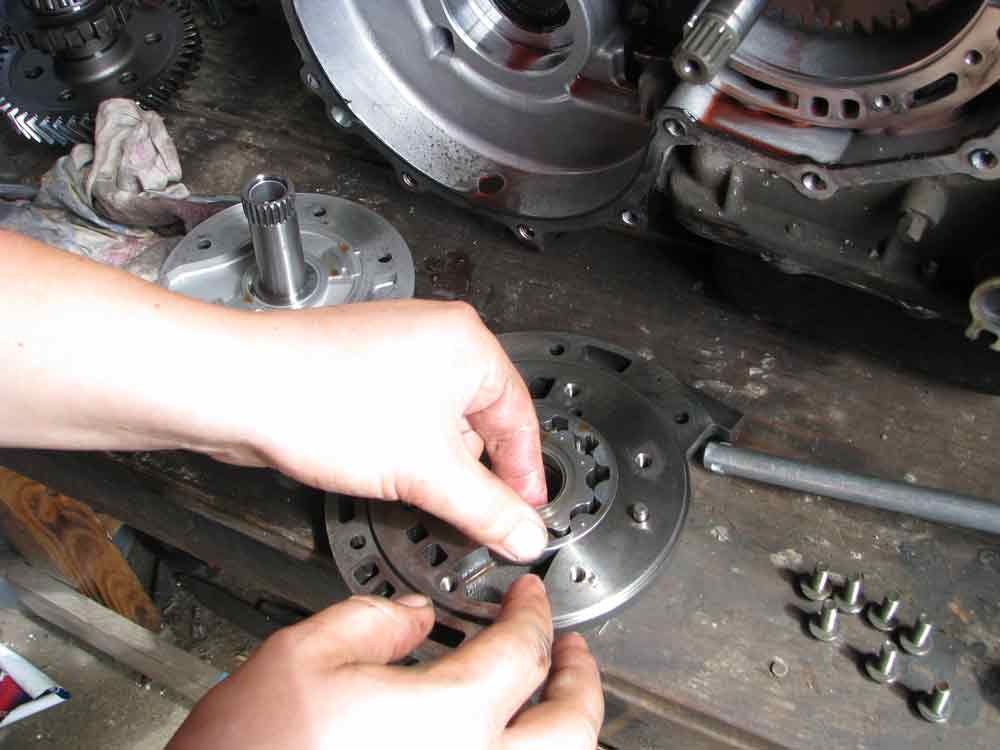

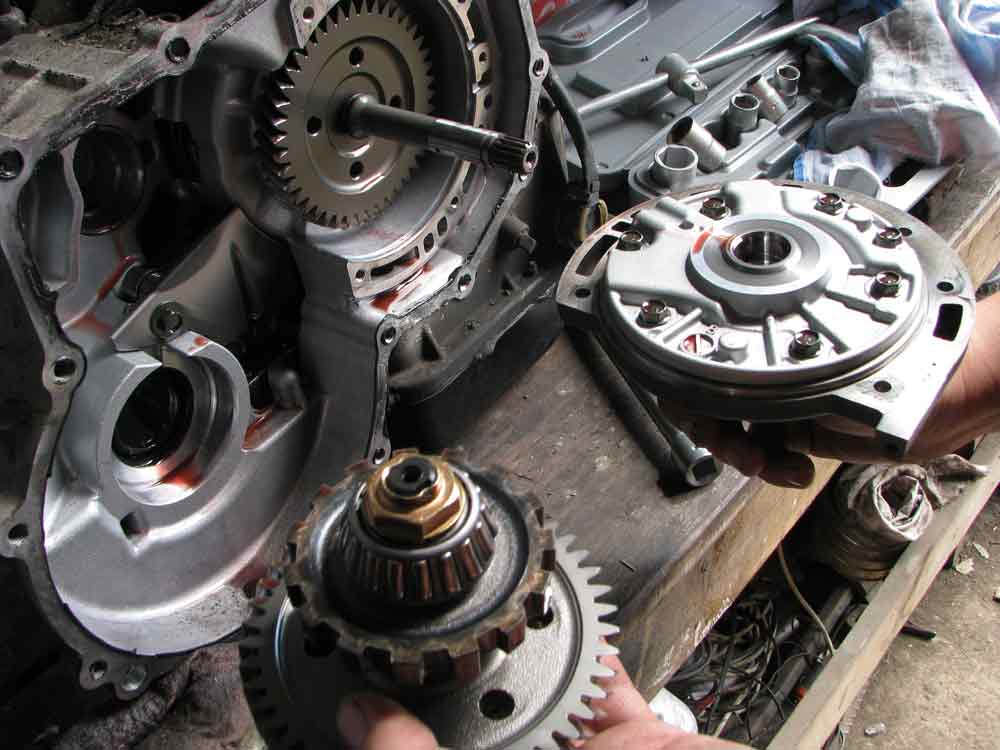

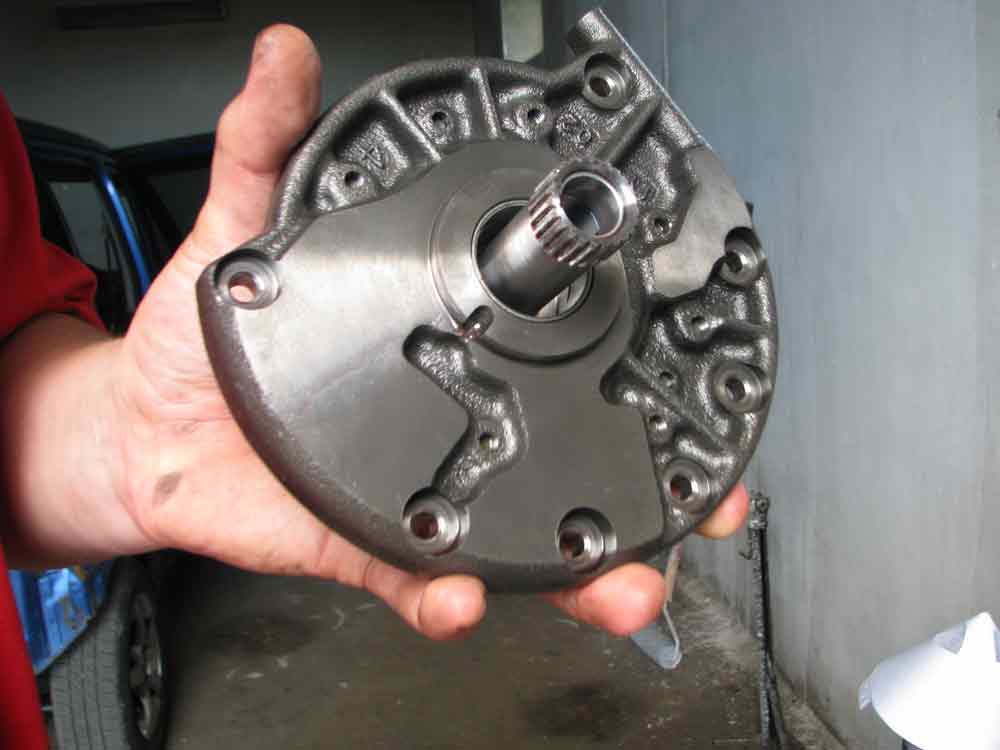

    Пока ничего сложного, тем более, что насос вне подозрений,- но на всякий случай разбираем, промываем, собираем обратно и упаковываем в герметичный полиэтиленовый мешочек до "лучших времен"
    с этой стороны все


    Вложения:

    • 021.jpg
    • 022.jpg
    • 023.jpg
    • 024.jpg
    • 025.jpg
    markus87prl нравится это.
  18. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

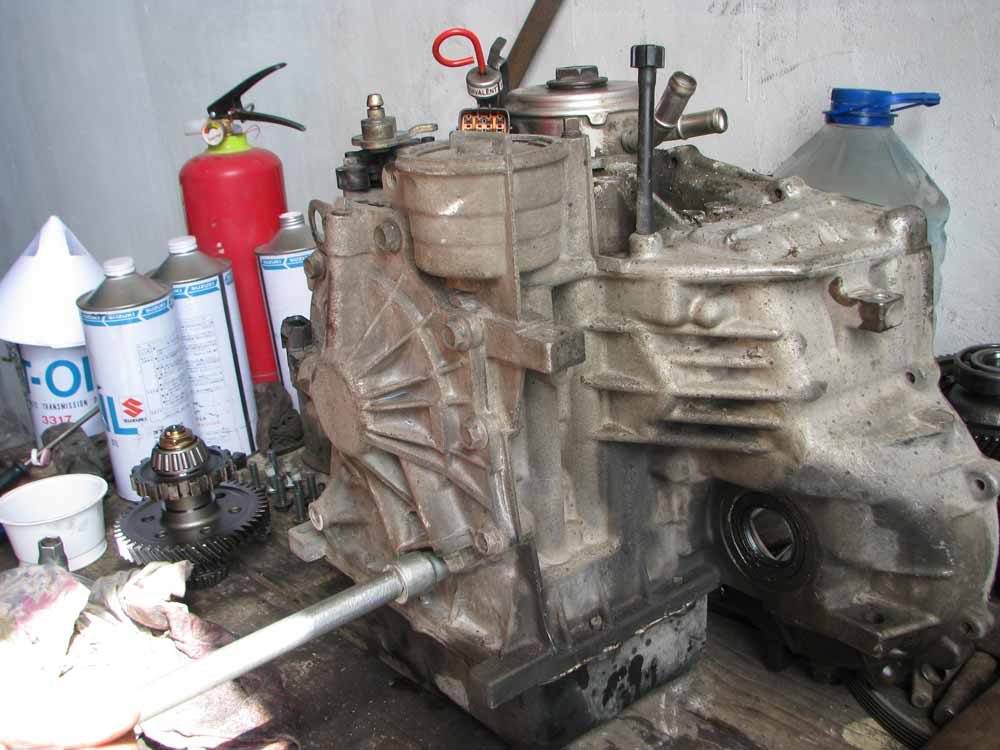

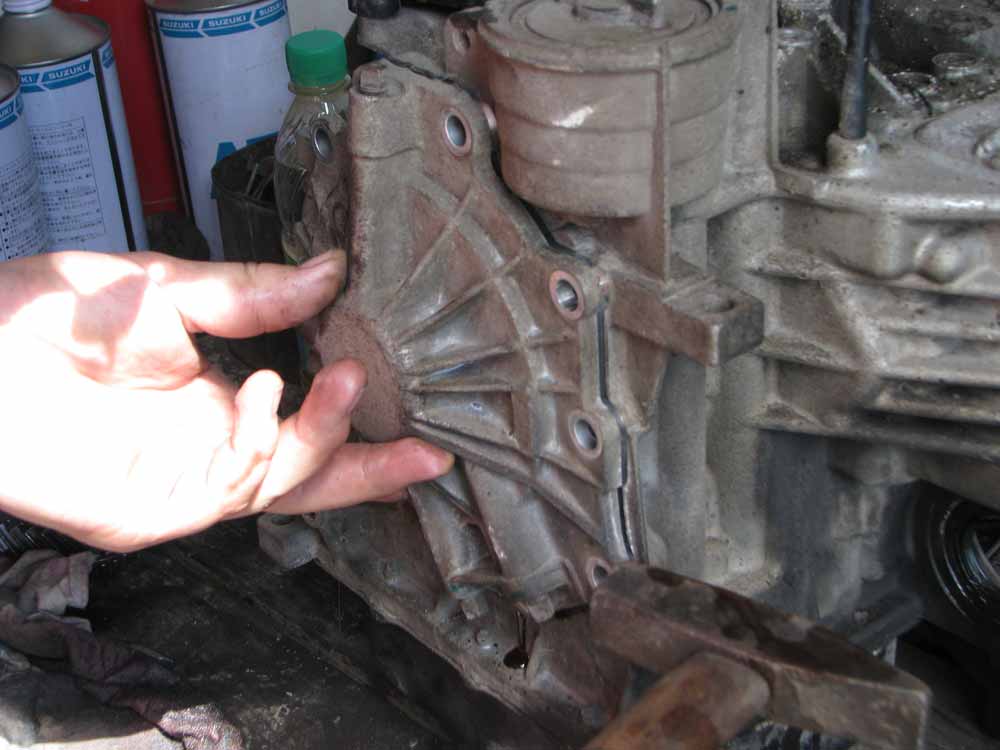

    Разворачиваем коробочку - скоро начнется самое интересное )))

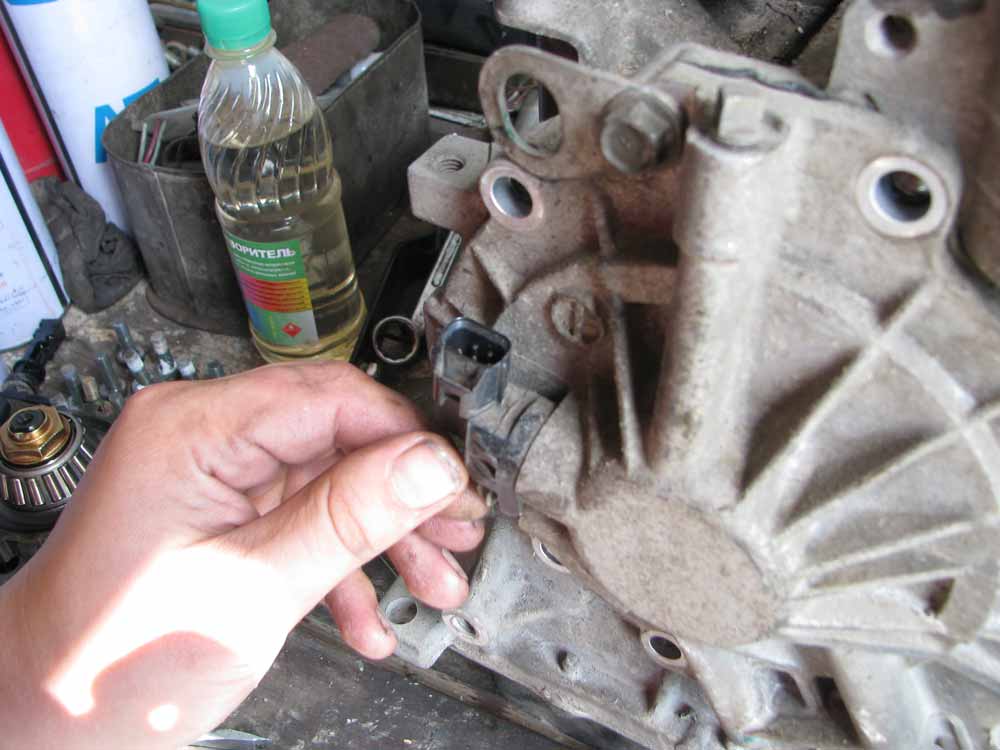

    Очередной датчик, снимаем...

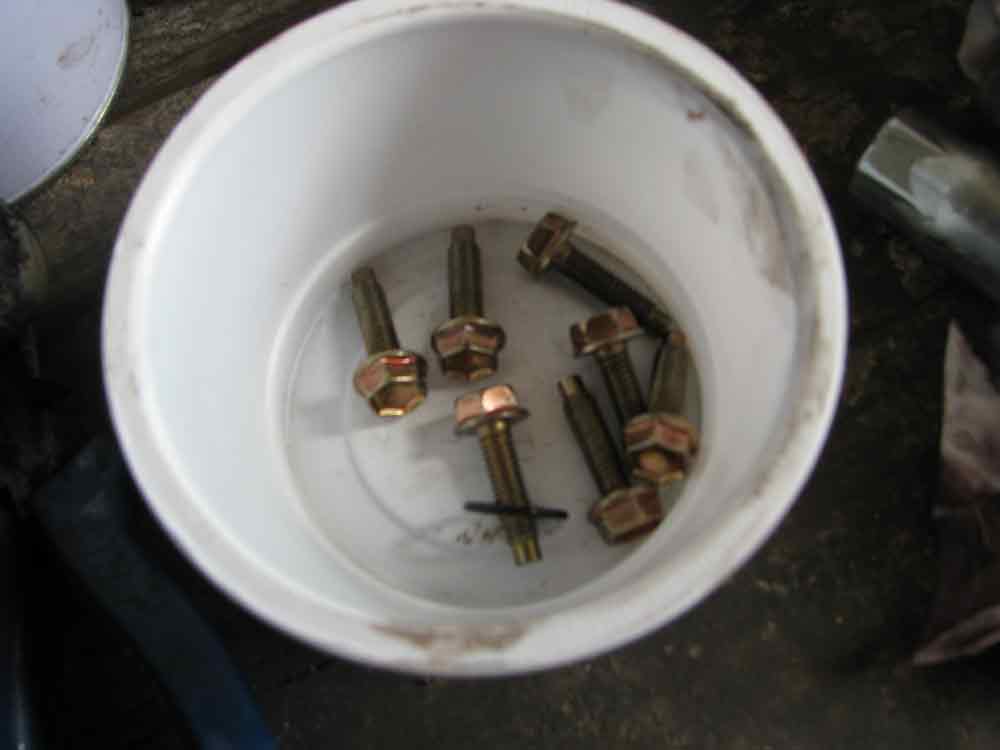

    крышка опять же на герметике, болты - в вазу!!! )))

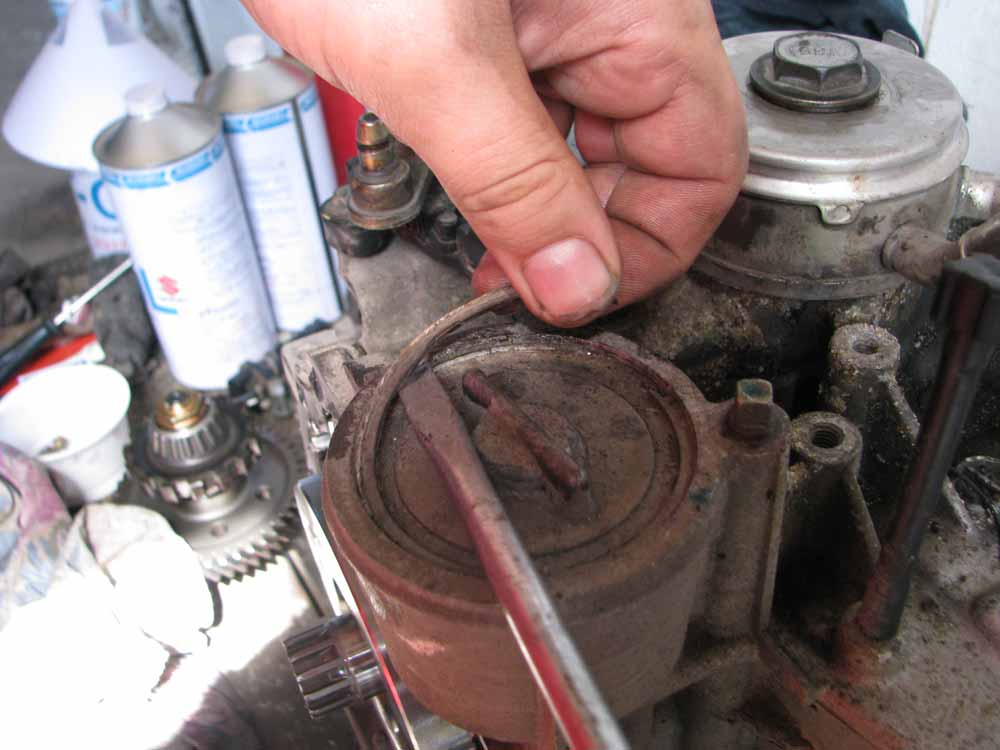

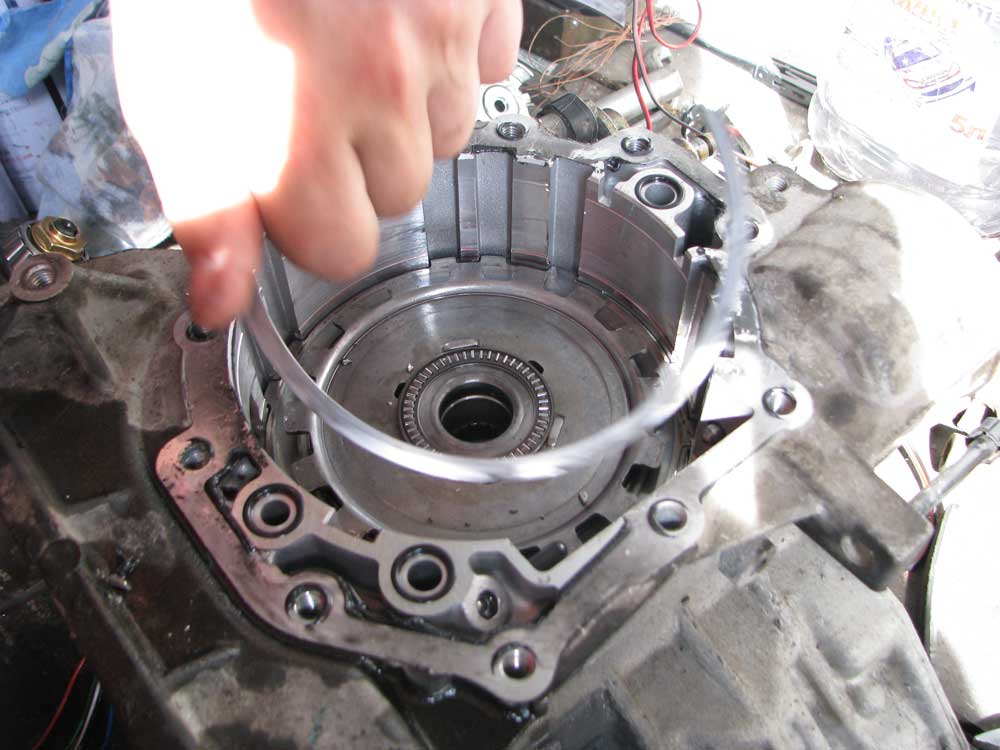

    еще одно опорное кольцо. Не потерять бы ))) промываем, продуваем, "лепим"


    Вложения:

    • 026.jpg
    • 027.jpg
    • 028.jpg
    • 029.jpg
    • 030.jpg
  19. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

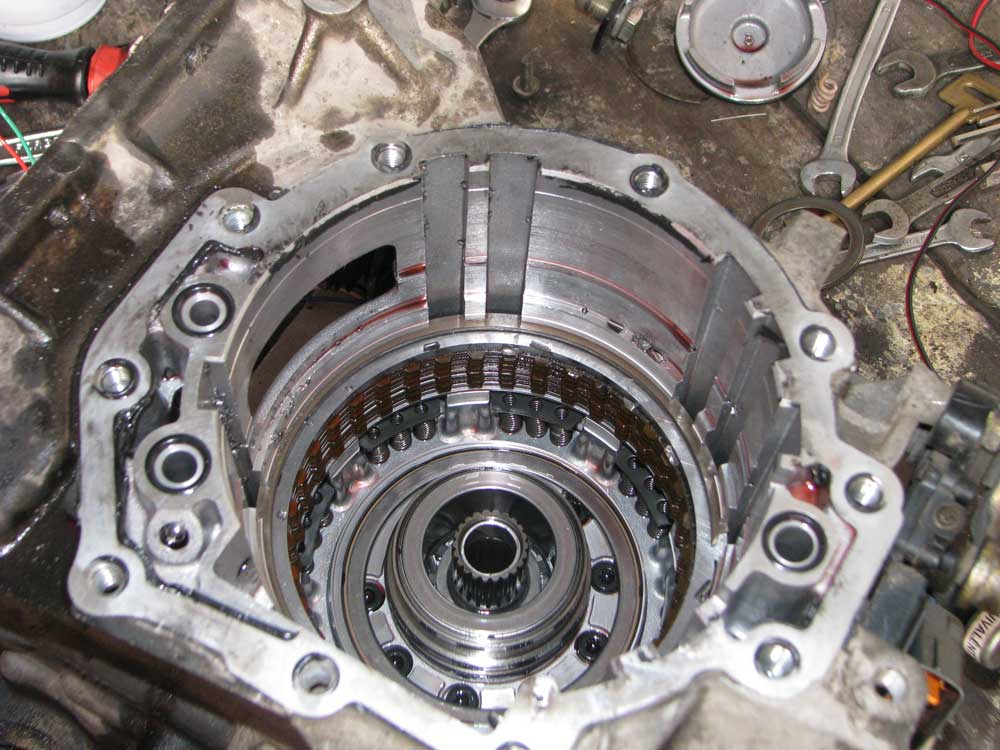

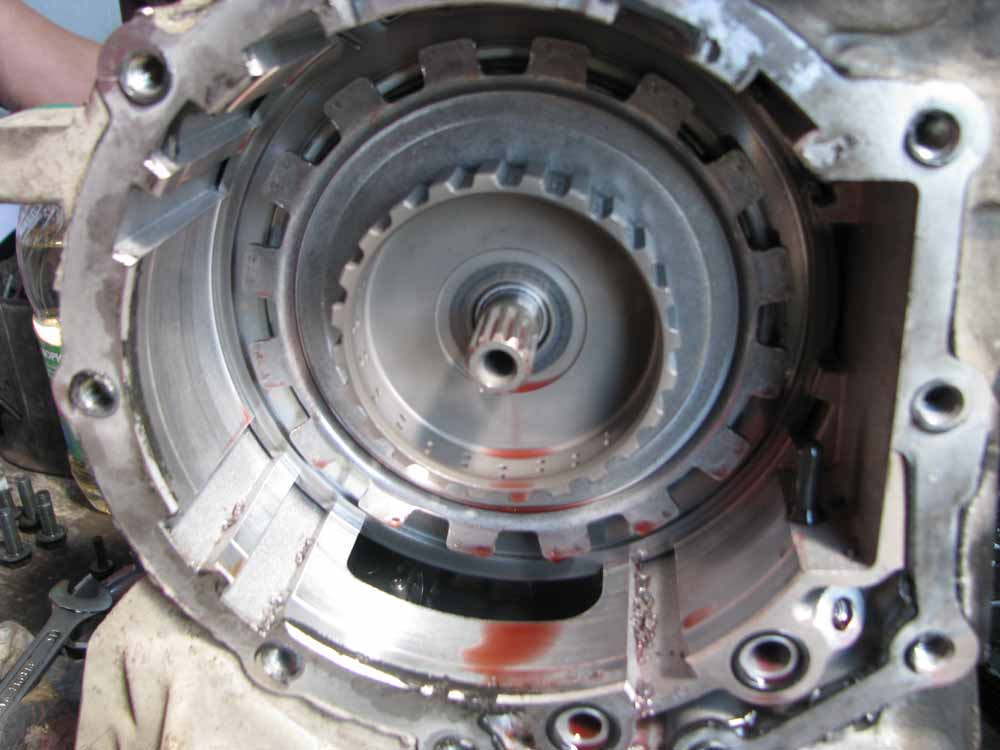

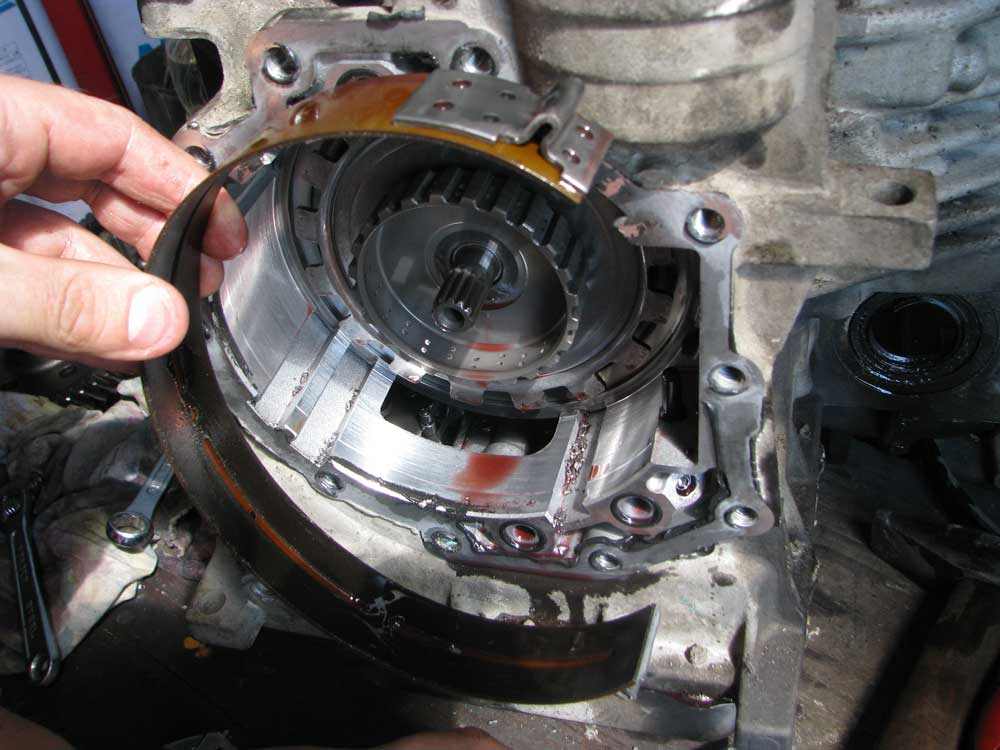

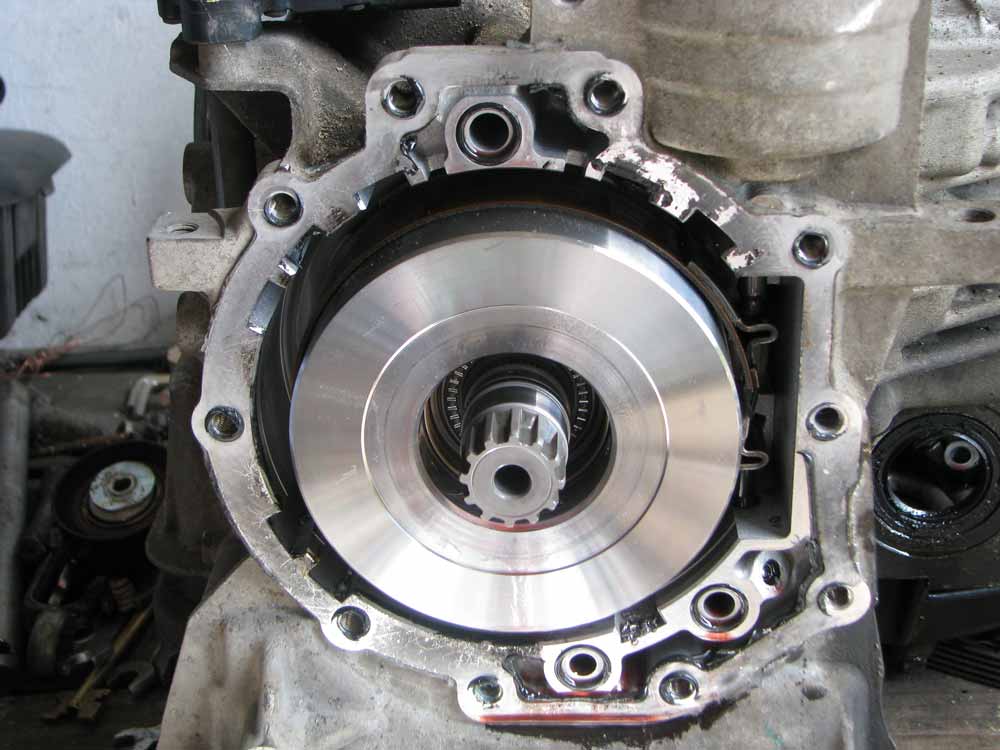

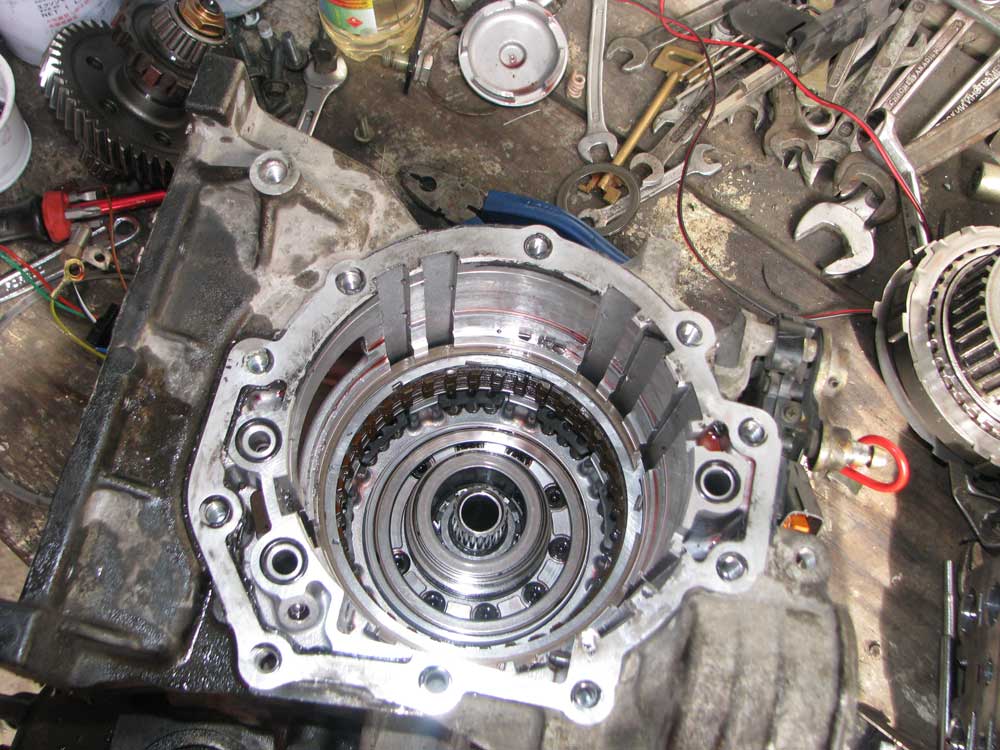

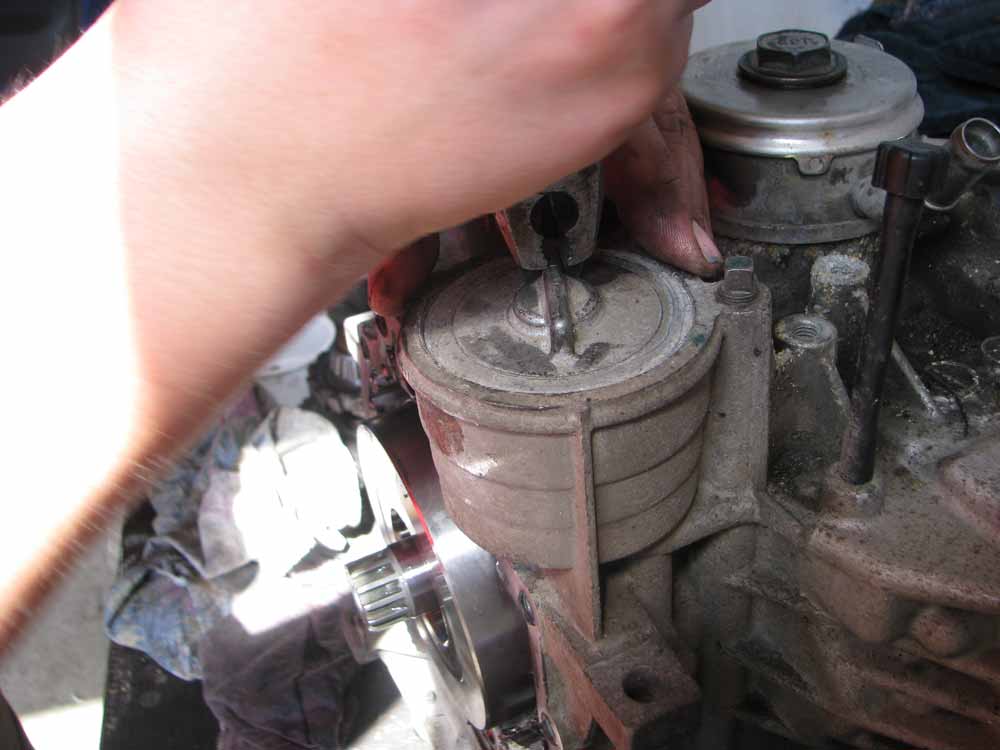

    Барабан без снятия тормозной ленты не вытащить. Лента закреплена сверху и снизу.

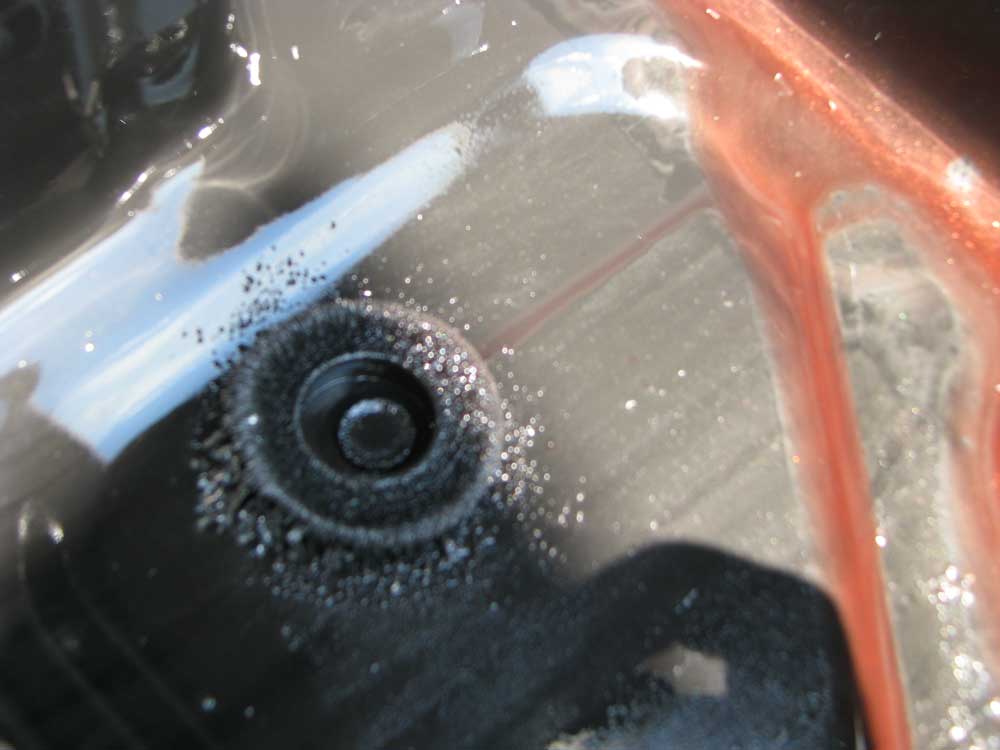

    Уже видно стружечку.
    Крышку крутил-крутил, - а её тянуть вверх надо. под крышкой еще одно крепление...гайку открутить не удалось, пришлось скобу фиксирующую снимать


    Вложения:

    • 031.jpg
    • 032.jpg
    • 033.jpg
    • 034.jpg
    • 035.jpg
  20. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

    Тормозная лента в отличном состоянии.не жженая, покрытие равномерное, цвет хороший.


    Вложения:

    • 036.jpg
    • 037.jpg
    • 038.jpg
    • 039.jpg
    • 040.jpg
  21. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

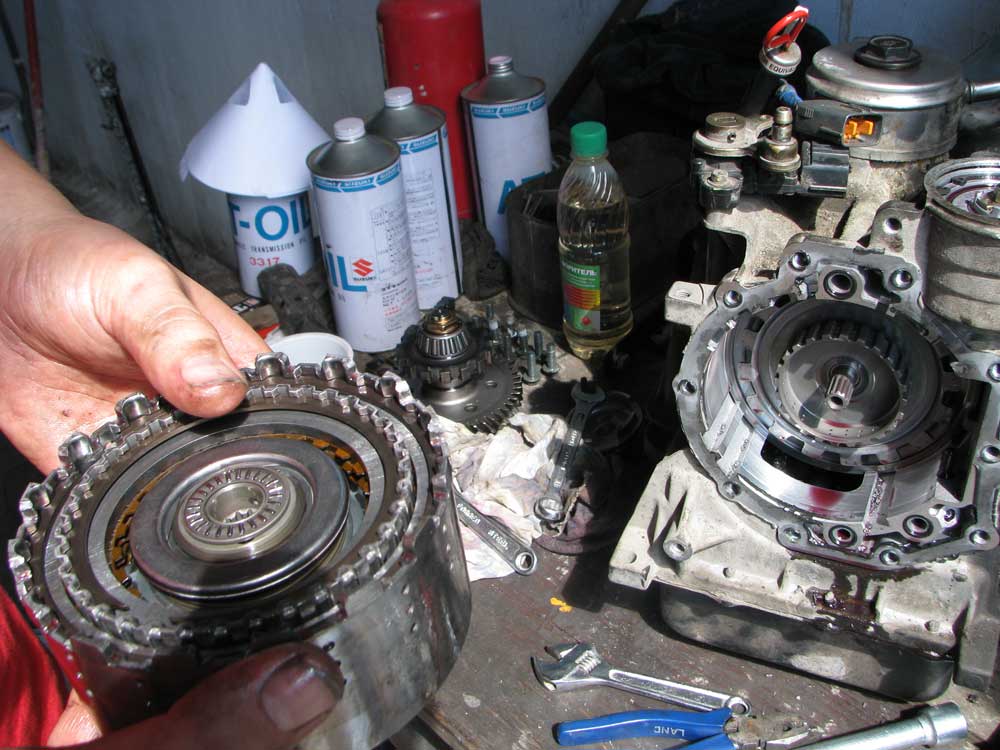

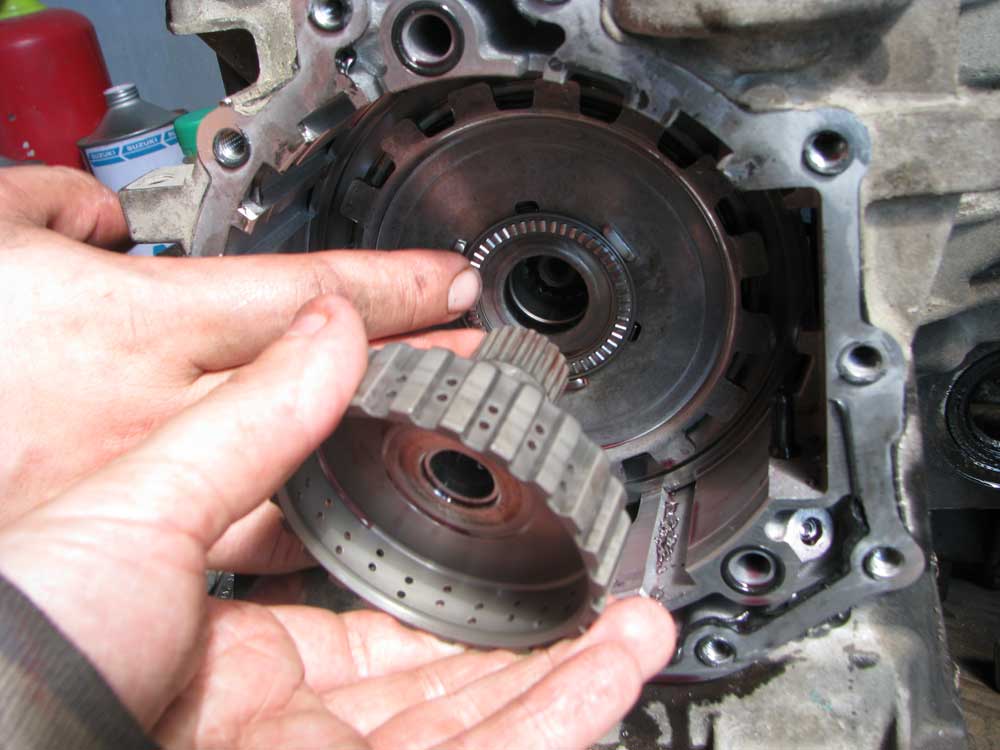

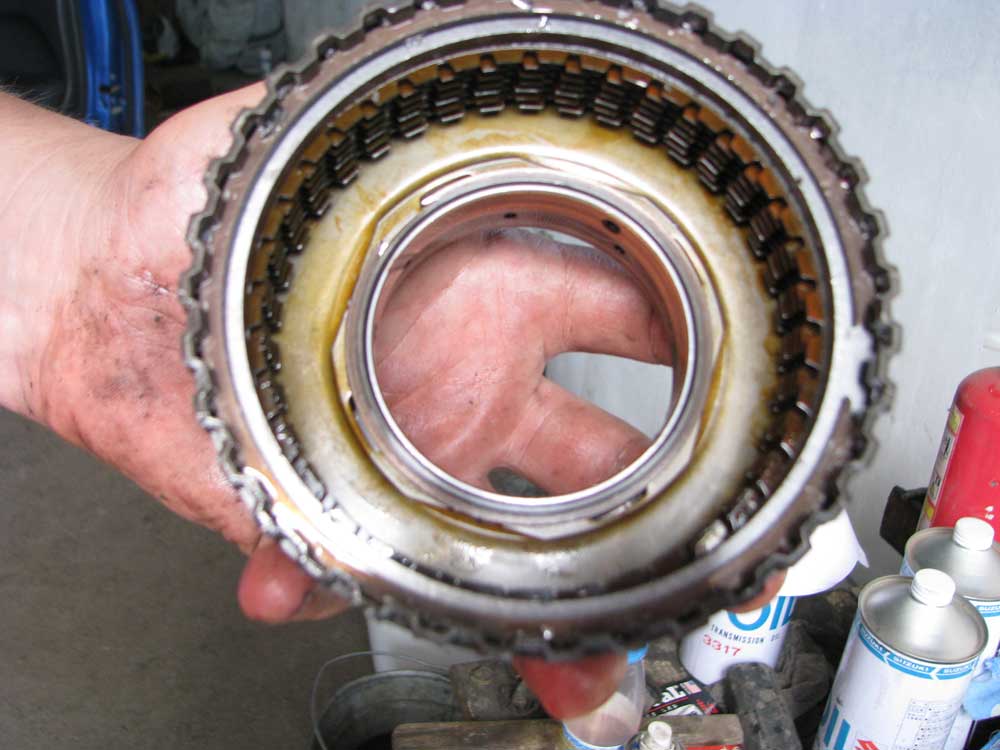

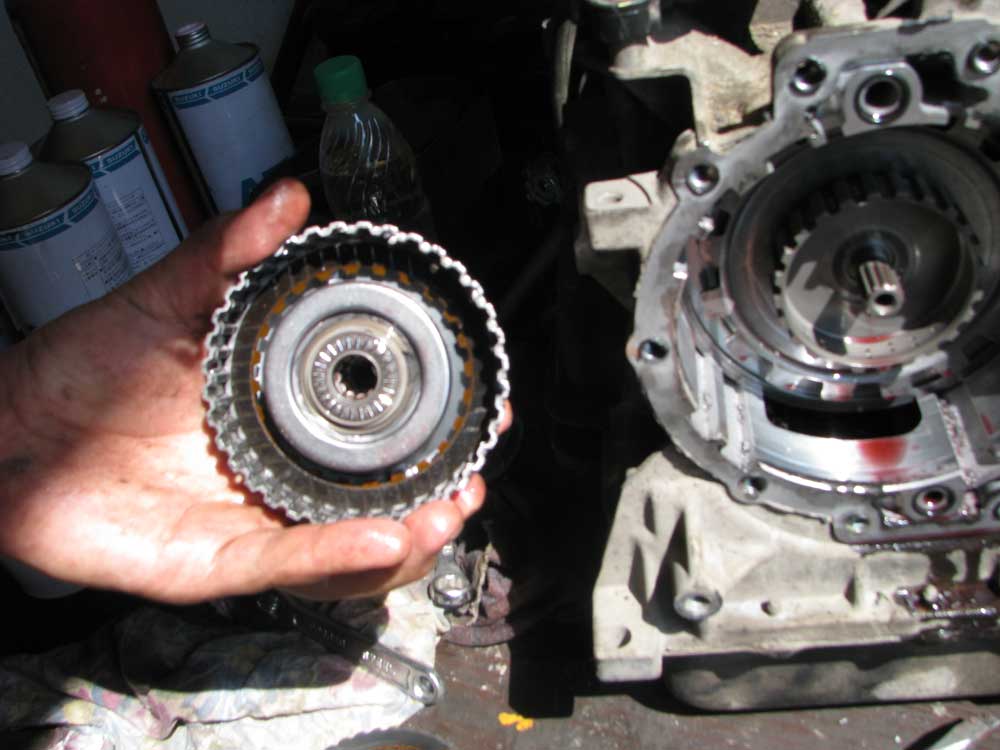

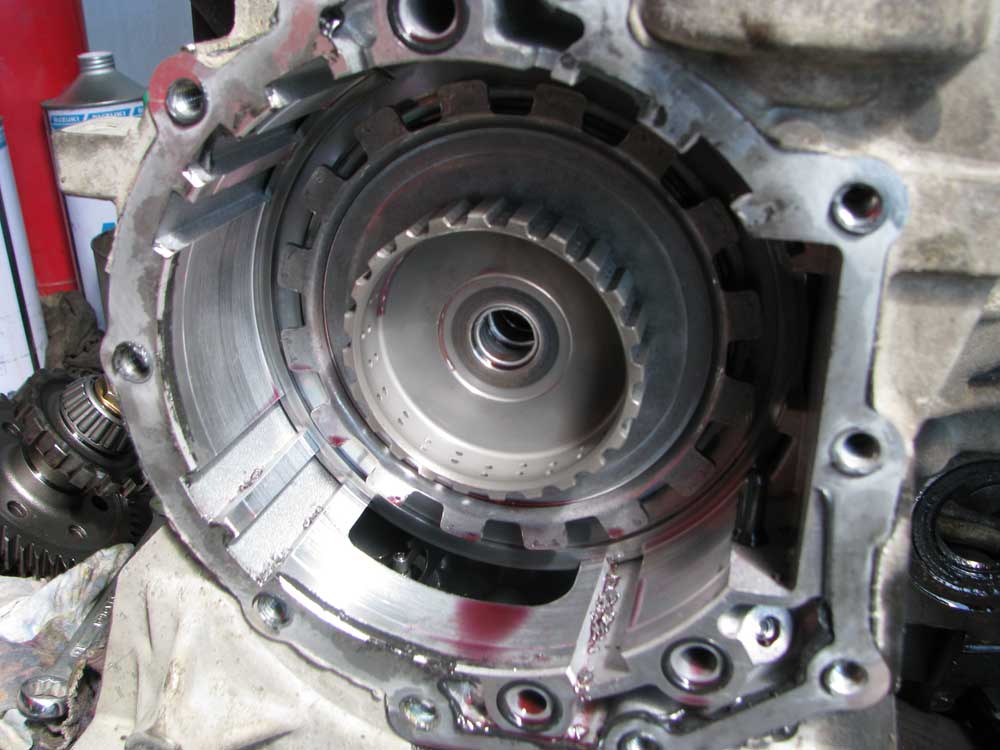

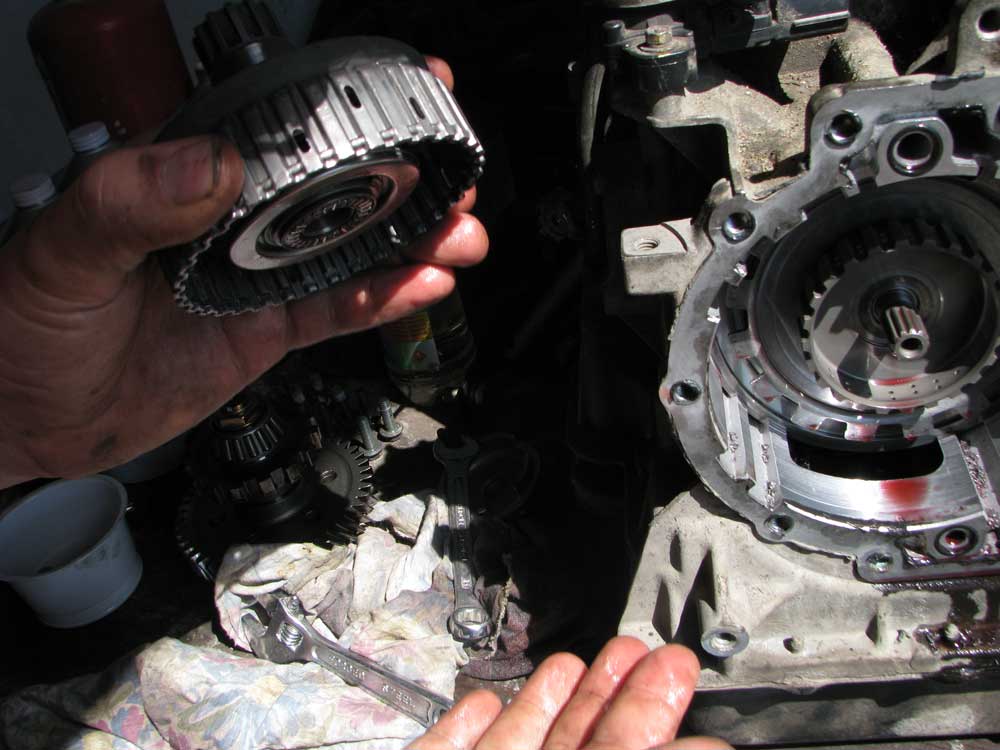

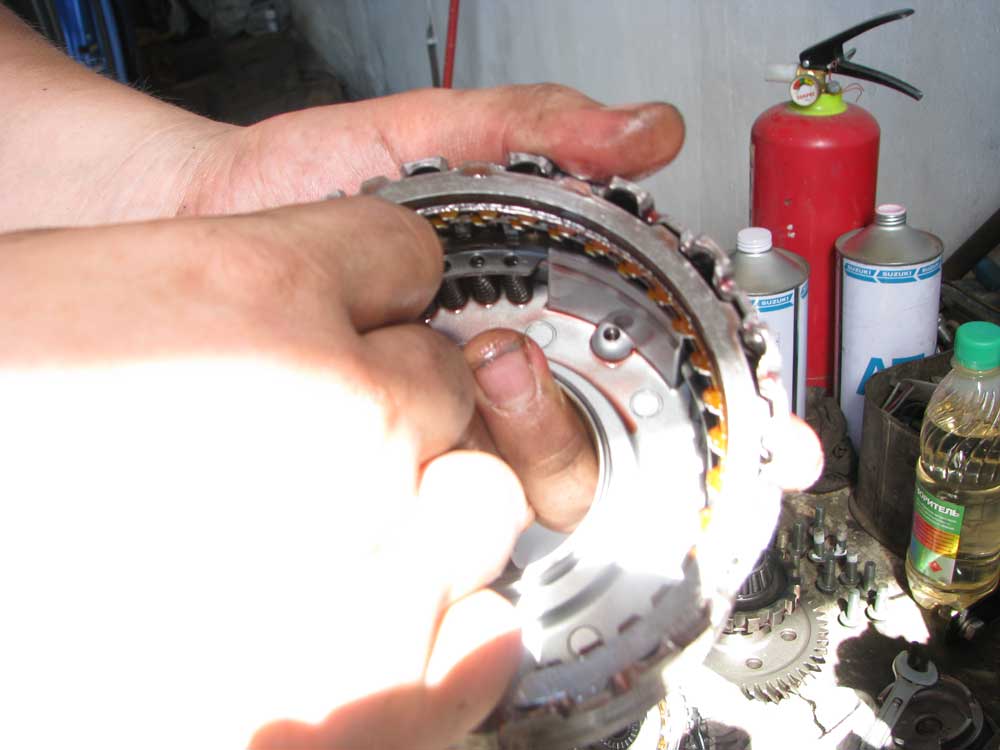

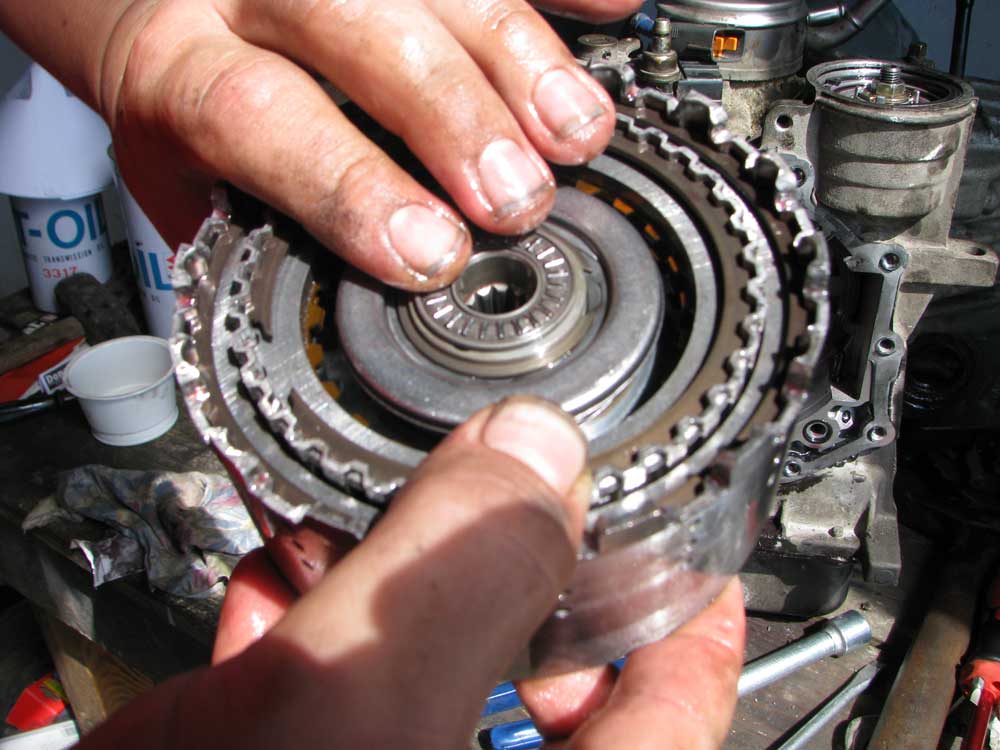

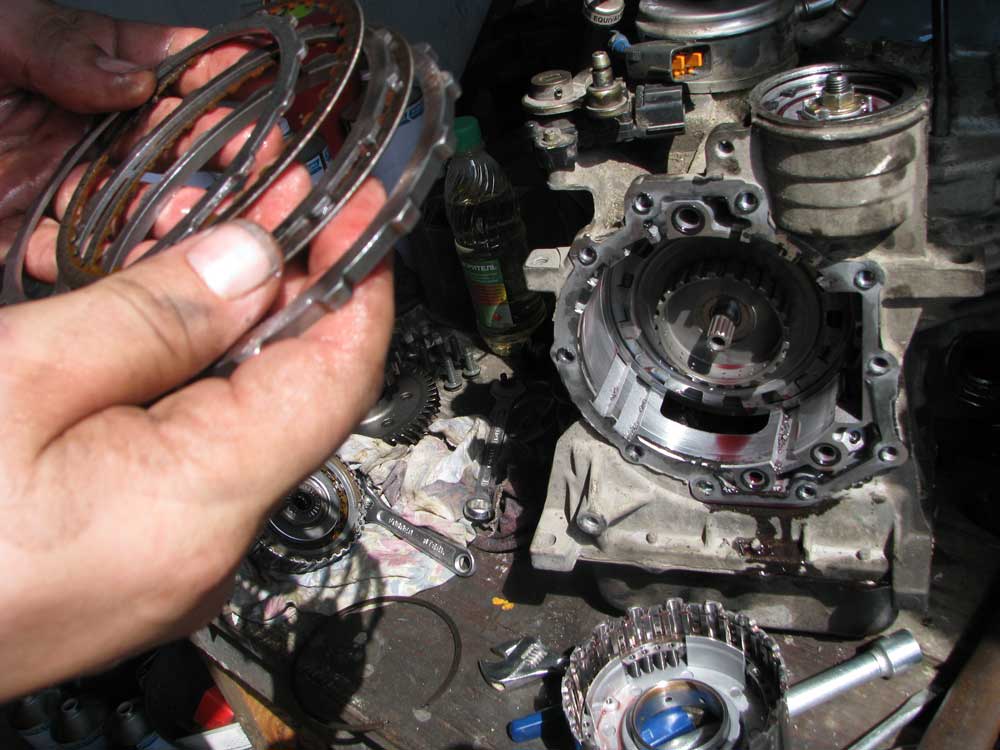

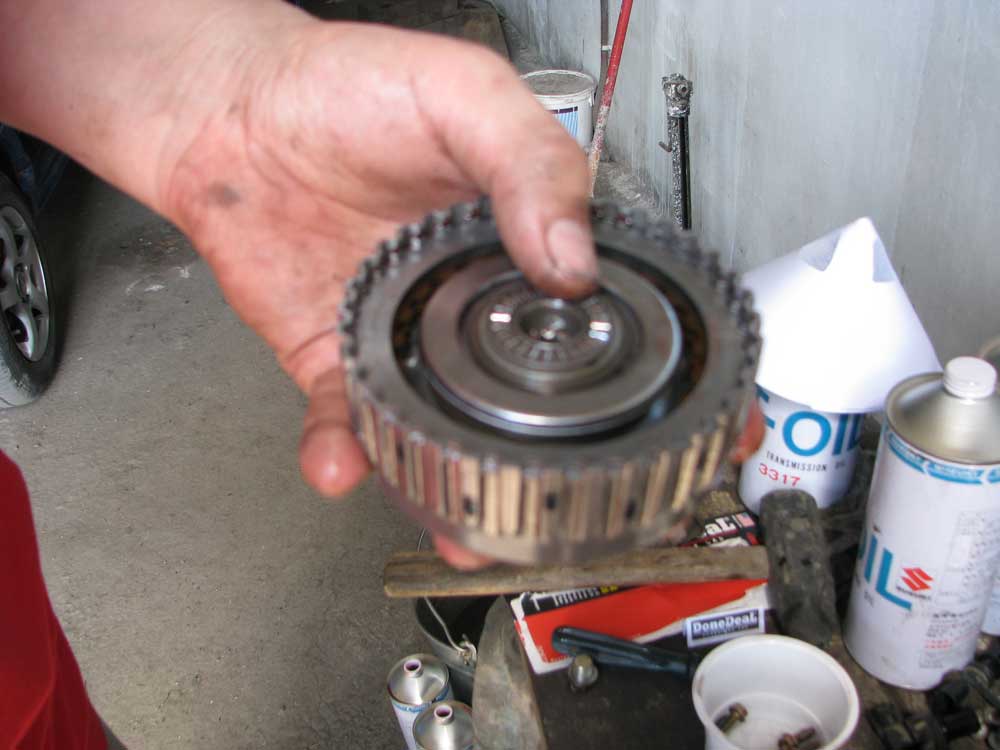

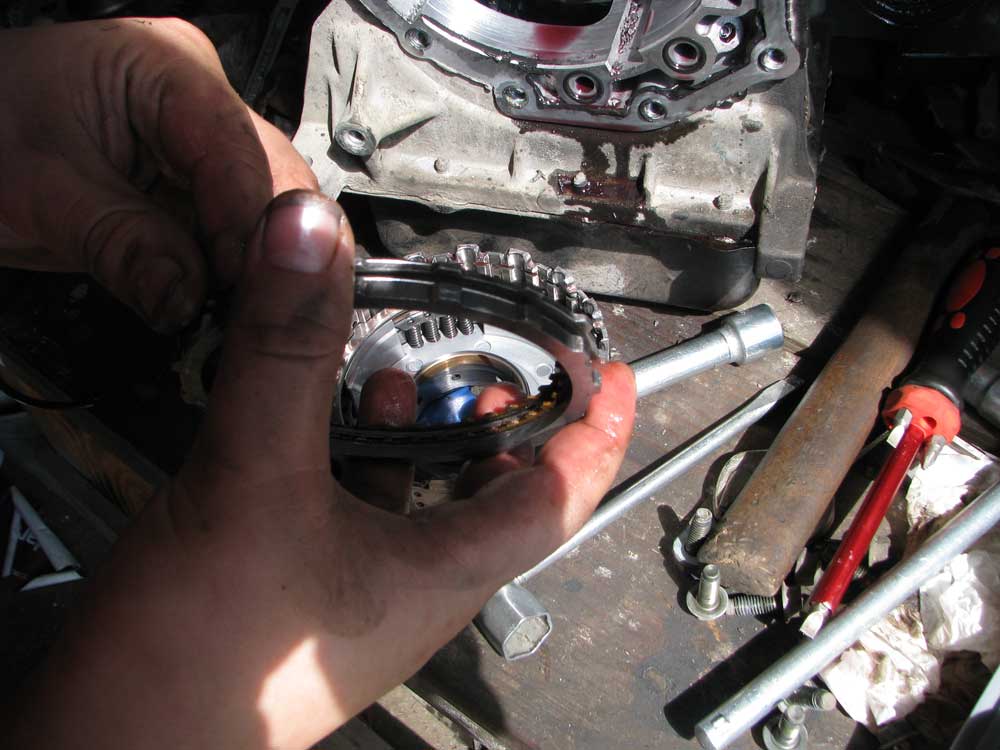

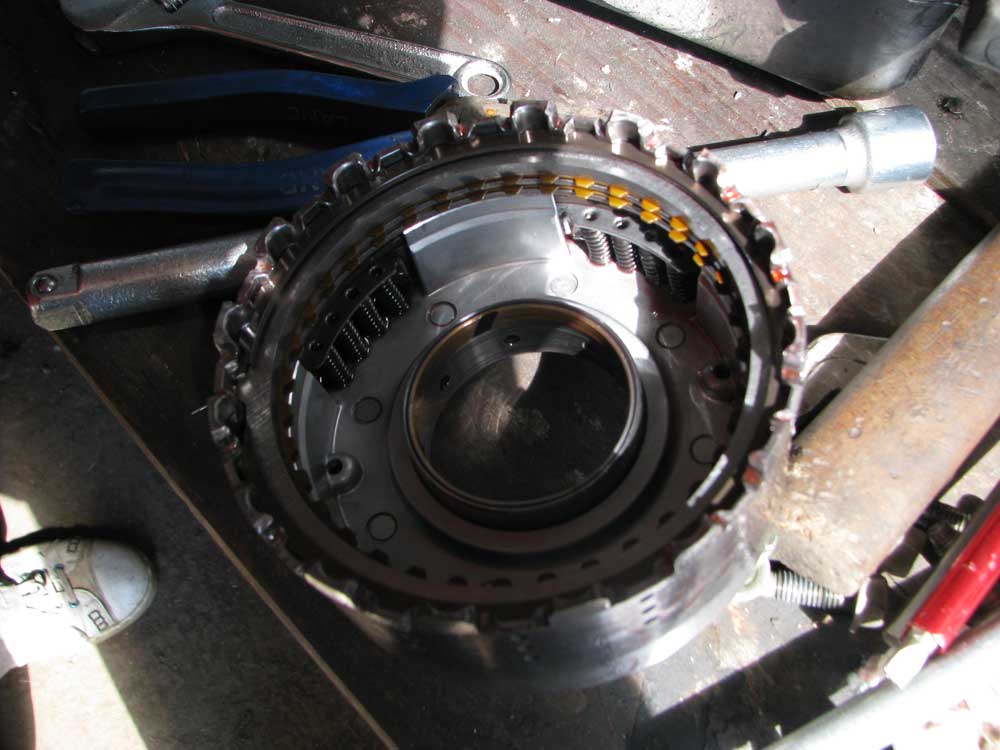

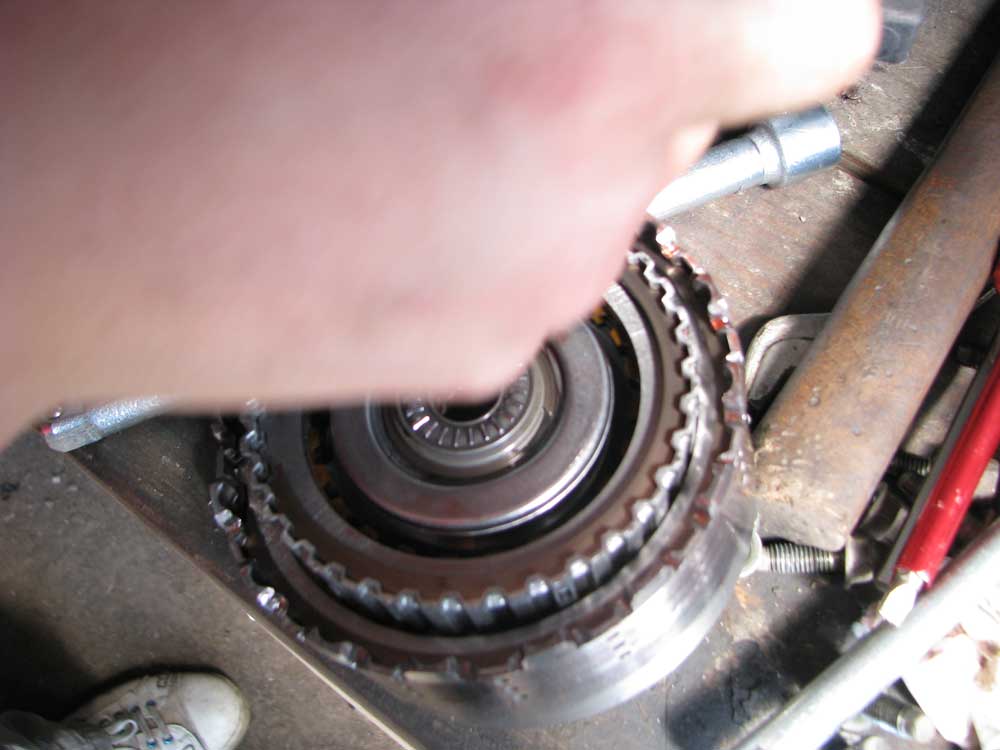

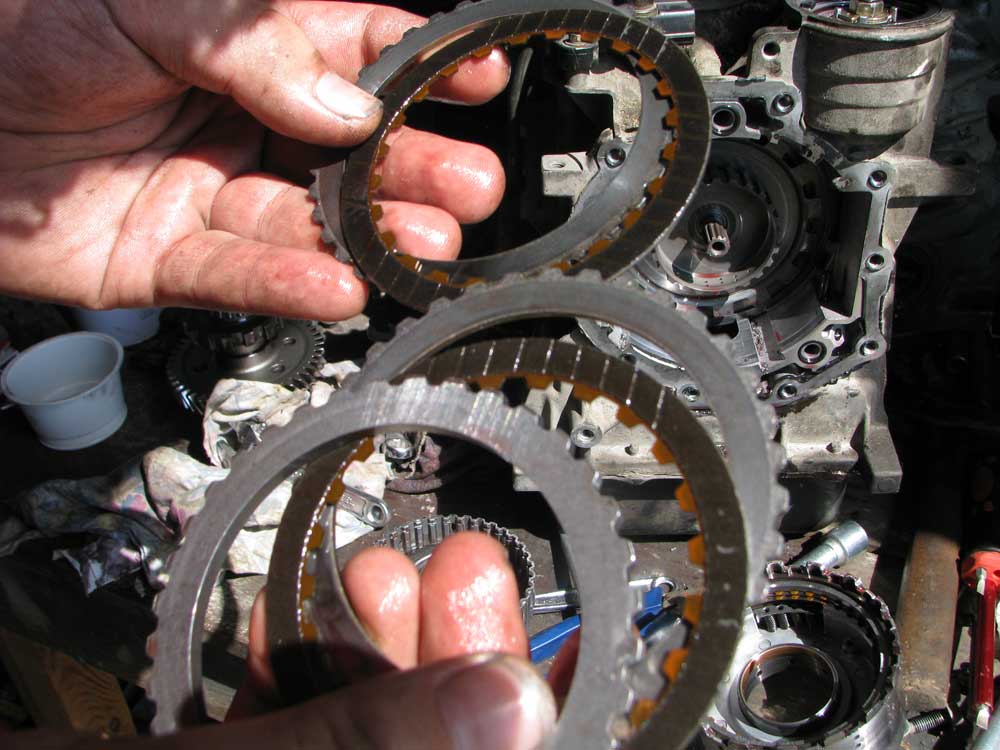

    Фрикционы. Комплекты в нормальном состоянии. в замене не нуждаются. разбирать полностью не стал за ненадобностью. Все промываем, продуваем. Упаковываем и продолжаем разбирать...


    Вложения:

    • 041.jpg
    • 042.jpg
    • 043.jpg
    • 044.jpg
    • 045.jpg
    • 046.jpg
    • 047.jpg
    • 048.jpg
    • 049.jpg
    • 050.jpg
  22. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

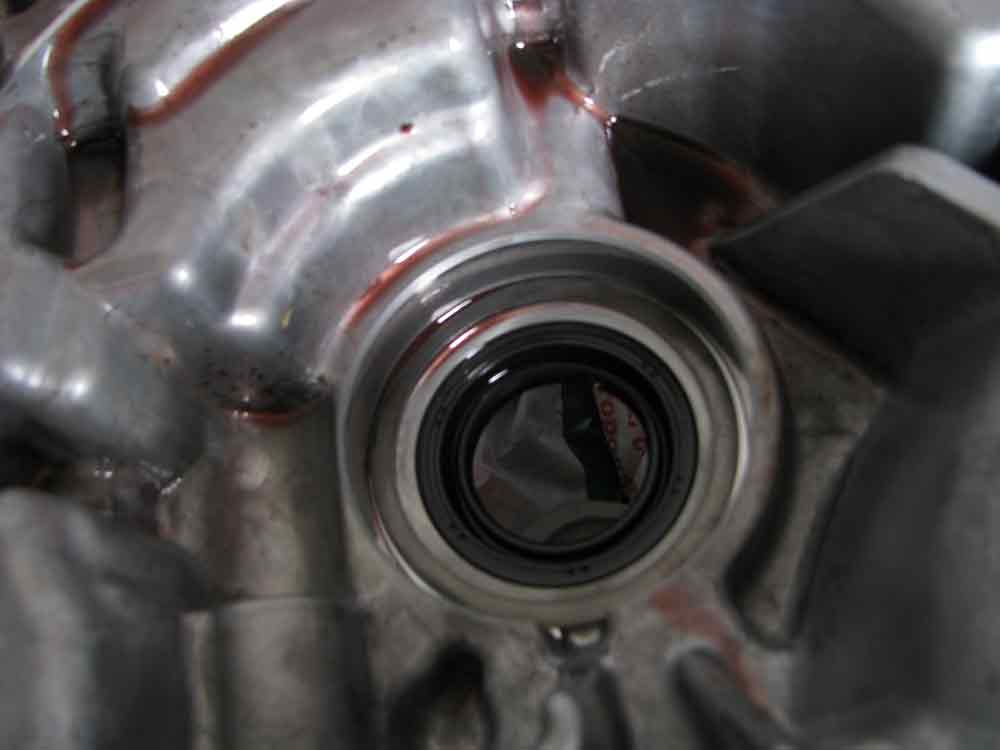

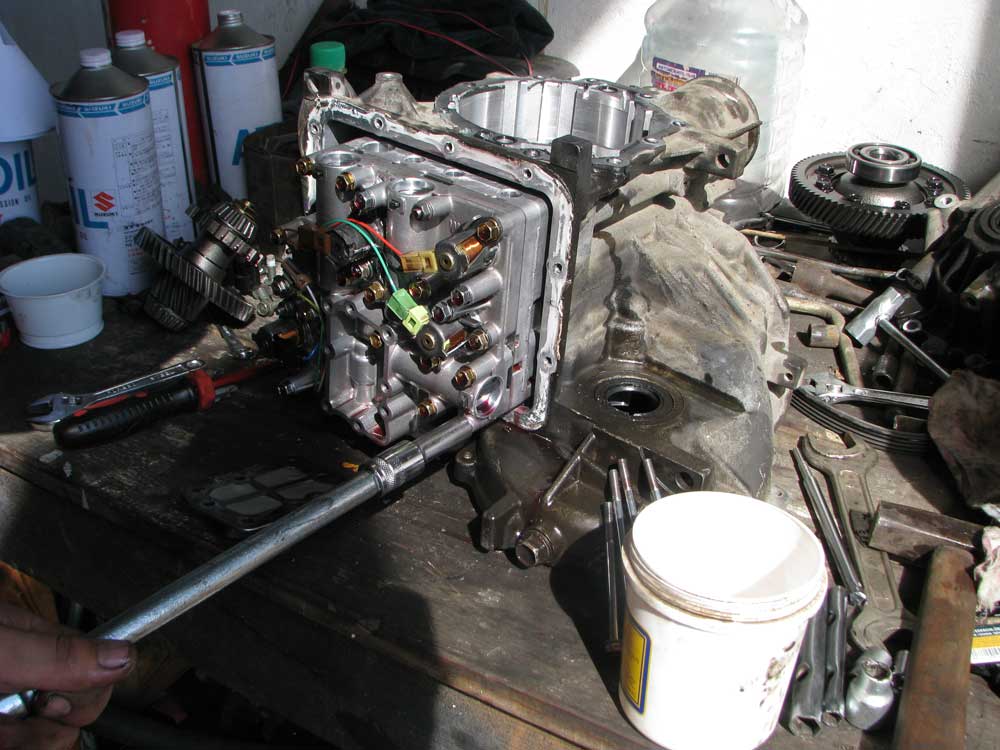

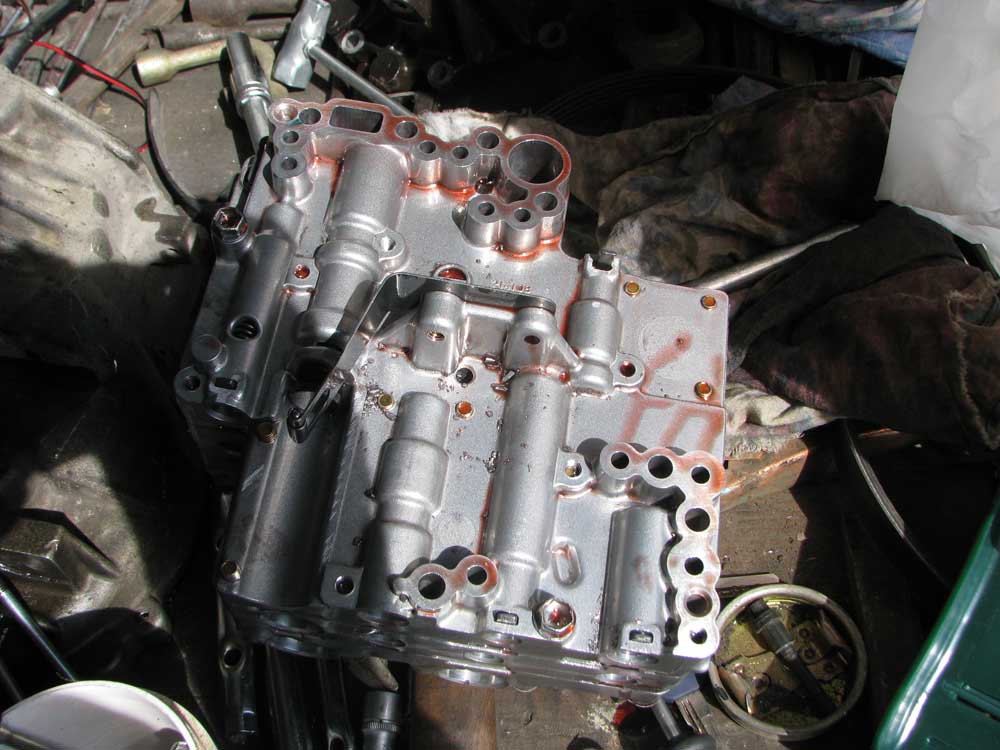

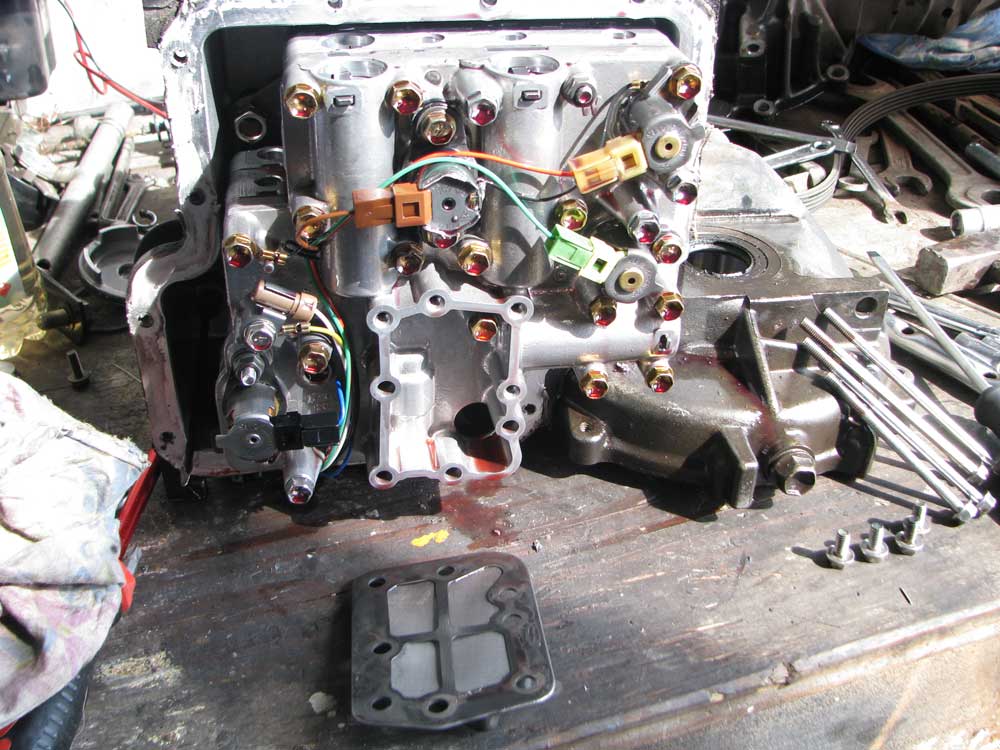

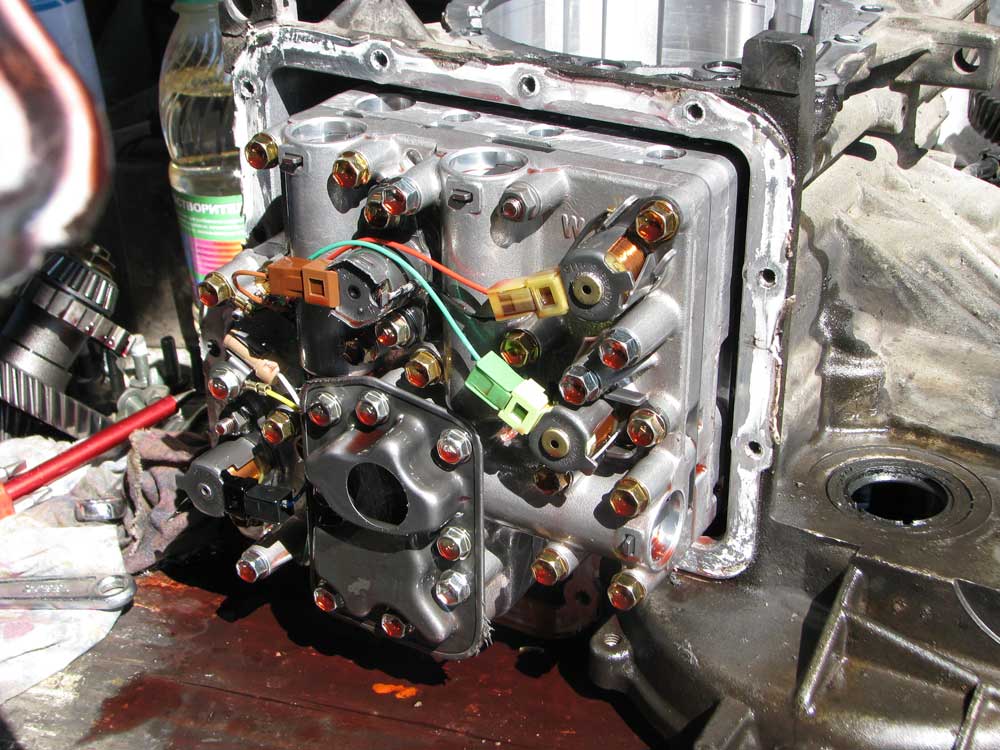

    На фотографиях хорошо видно- в корпусе коробки сальник привода несколько поврежден. лучше заменить.Снимаем масляный поддон. на магните видна стружка. Снимаем масляный фильтр. в идеале сетку бы выпрессовать и промыть, или фильтр сменить целиком. я просто купал в ванной с ацетоном и продувал.

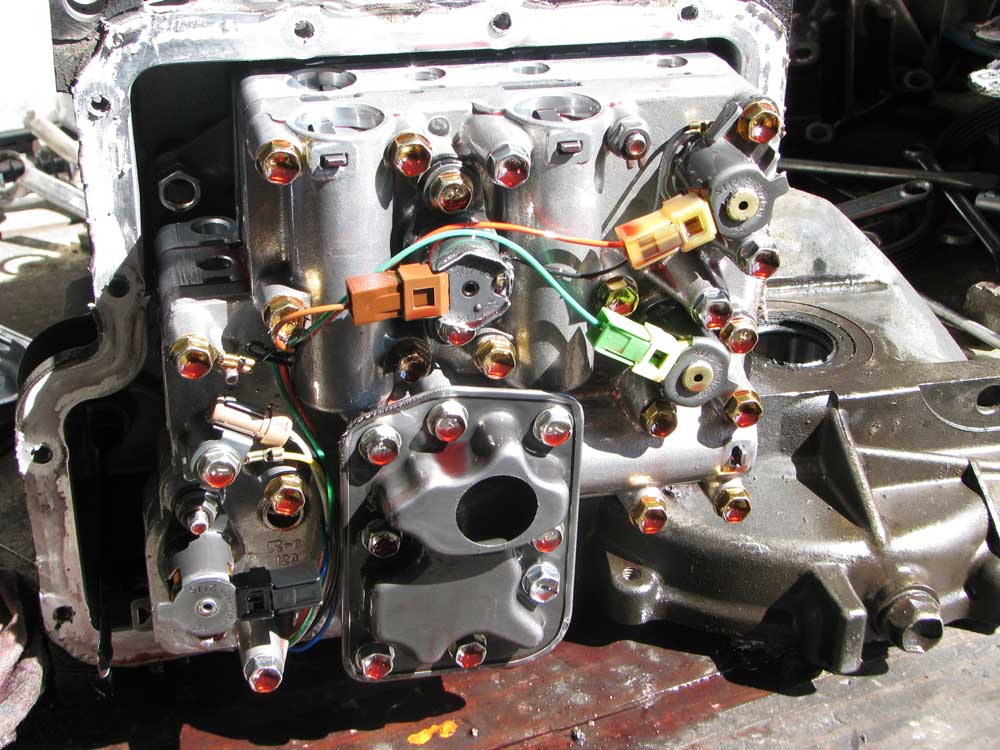

    На соленоидах мерял сопротивление, и пробовал подавать 12в. щелкают, но по-разному.
    отсюда вопрос - какое сопротивление у них должно быть и насколько по-разному они должны щелкать?. полностью мозги разбирать пока не стал, хотя они в стружке...размышляю и жду советов и рекомендаций "бывалых"...


    Вложения:

    • 051.jpg
    • 052.jpg
    • 053.jpg
    • 054.jpg
    • 055.jpg
    • 056.jpg
    • 057.jpg
    • 058.jpg
  23. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

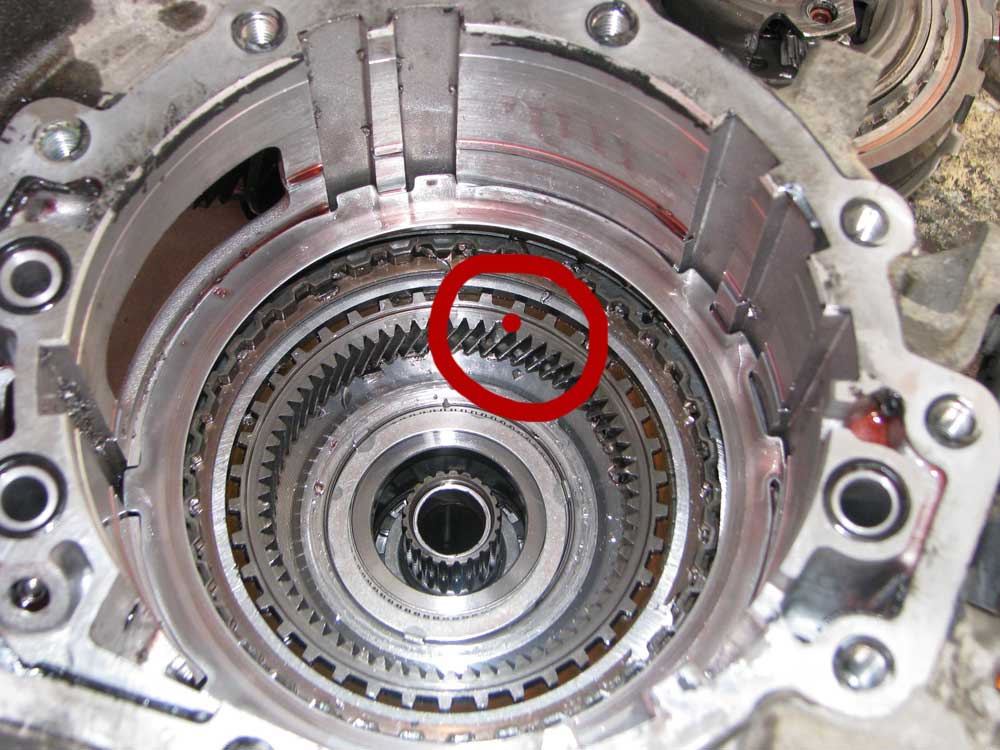

    Ну вот добрались до самого дна ... снимаем стопорное кольцо с одной стороны и выстукиваем шестерню с другой стороны отверткой.

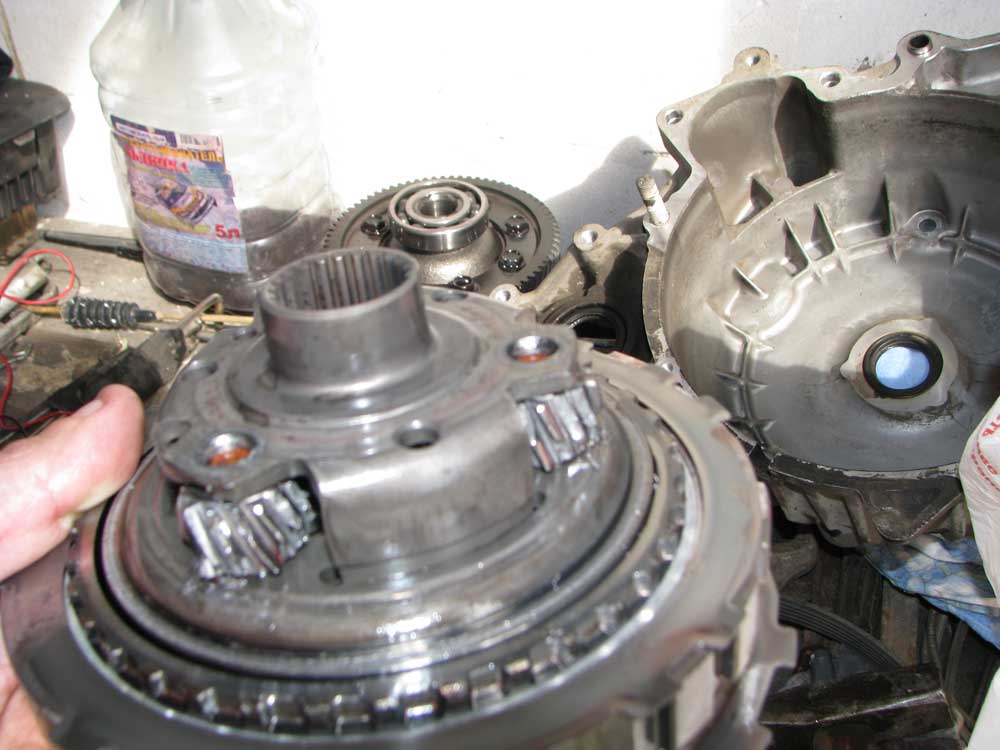

    Вот они- наши безнадежно испорченые детали...их две...
    планетарка, как и предполагалось...да и знатоки пишут - планетарки, слабое место наших коробочек...если б они были чуть крепче - горели бы фрикционы...
    так что друзья, тщательно магнитной отверткой вынимаем большие кусочки раскрошившегося металла, оставшиеся комплекты фрикционов разбираем, промываем... и т.д.
    теперь осталось найти причину...она скорее в соленоидах, или в засорившихся каналах...тут я не спец...
    обязательно поправте- если ошибаюсь...а пока ищем недостающие детали...
    желающие поделиться, милости просим!!!
    з.ы. еще пару коробочек и мне это дело понравится)))
    ...продолжим сборку после установления причины и приобретения запчастей.


    Вложения:

    • 059.jpg
    • 060.jpg
    • 061.jpg
    • 062.jpg
    • 063.jpg
    • 064.jpg
    • 065.jpg
    • 066.jpg
    PinocheTIK, markus87prl, Fipich и 5 другим нравится это.
  24. ШРАЙБИКУС
    Оффлайн

    ШРАЙБИКУС

    Регистрация:
    17 сен 2008
    Сообщения:
    2.262
    Баллы:
    301
    Адрес:
    Питер
    Ответ: Ремонт АКПП online

    Молодец . Отличная работа . Браво! АйБраво! АйБраво! Ай

  25. Edw_WaR
    Оффлайн

    Edw_WaR

    Регистрация:
    9 апр 2006
    Сообщения:
    2.877
    Баллы:
    285
    Адрес:
    ПодМосква
    Ответ: Ремонт АКПП online

    Где ищите? Сколько стоят? Есть продвижение?

  26. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

    на existe планетарка стоит 35 тыр...дорого., я коробку купил за 15.
    шукаю по сервисам, ищу б.у.
    вытачивать шестерни на заводе? - отговариваю почему-то...хотя, как вариант...
    еще чего-то зазвенело под капотом...наверное цепь...изучаю форумы...скоро стану автомехаником:thumbsup:

  27. klif
    Оффлайн

    klif

    Регистрация:
    12 апр 2008
    Сообщения:
    108
    Баллы:
    94
    Адрес:
    Иркутск
    Ответ: Ремонт АКПП online

    Собери из двух одну.

  28. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

    Действительно - спустя какое-то время - обороты упали...так что она точно самообучаемая, наша умница...
    обороты упали, вентилятор охлаждения включается, термостат работает...
    все в порядке...проехал 200 км. на какой отметке установились обороты - сказать не могу...
    еще по поводу звона под капотом - цепь, или не цепь - вот что вычитал на дроме:
    "Ролик кондиционера. Думал, что натяжитель\успокоитель цепи накрылся ,так звенело из под капота. Оказалось, что всего-то подшипник ролика. Подшипник куплен за 180 руб, запрессован, вставлен. Для того чтоб снять его, надо две подушки отвернуть."
    не проверял...но натяжитель-успокоитель, цепь - заказал...жду, когда придет...машину пока готовят к покраске...

  29. timontii
    Оффлайн

    timontii

    Регистрация:
    4 мар 2010
    Сообщения:
    19
    Баллы:
    0
    Адрес:
    Омск
    Ответ: Ремонт АКПП online

    ;) где коробку покупал? под заказ?

  30. timontii
    Оффлайн

    timontii

    Регистрация:
    4 мар 2010
    Сообщения:
    19
    Баллы:
    0
    Адрес:
    Омск
    Ответ: Ремонт АКПП online

    есть проблемка: иногда машинка такое ощущение, что трогается не с первой передачи, в натяг и очень тяжело.... при этом где-то в районе бардочка постоянные щелчки, похоже на какую-то релюшку!! когда все в норме, т.е. с первой и выше попорядку, то щелчков нет..??!!! Что это может быть???

  31. kolotun
    Оффлайн

    kolotun

    Регистрация:
    23 июн 2008
    Сообщения:
    64
    Баллы:
    48
    Адрес:
    Кемеровская область
    Ответ: Ремонт АКПП online

    Да. Везде под заказ от 25 предлагали...
    а вот в г.Шимановск Амурской области у одного человека случайно оказалась нужная мне деталь - АКПП. сравнил по фото-моя. забрал в Новосибирске ровно через 8 дней. Первозка обошлась около 1600р.

Эту страницу находят по следующим фразам:
  1. jf405e мануал

    ,
  2. мануал акпп jf405e

    ,
  3. акпп jf402 в разрезе

    ,
  4. расположение соленоидов в акпп jf402e
