Силовой каркас в Жимни делал кто?

Тема в разделе "Suzuki Jimny / Подготовка к бездорожью", создана пользователем SASH, 6 сен 2010.

  1. SASH
    Оффлайн

    SASH

    Регистрация:
    27 июл 2010
    Сообщения:
    129
    Баллы:
    106
    Адрес:
    Ростов-на-Дону
    по РАФ. Чертежи есть?

  2. Загрузка...


  3. mynicknamex
    Оффлайн

    mynicknamex

    Регистрация:
    2 апр 2008
    Сообщения:
    390
    Баллы:
    166
    Ответ: Силовой каркас в Жимни делал кто?

    интересно сколько он весит, думаю если ставить его то сразу же нужно пихать двигло 1.8

  4. EDI
    Оффлайн

    EDI

    Регистрация:
    27 апр 2006
    Сообщения:
    6.816
    Баллы:
    610
    Адрес:
    Израиль
    Ответ: Силовой каркас в Жимни делал кто?

    лутше сразу 2.2 !! ;)

  5. Kraftwagen
    Оффлайн

    Kraftwagen

    Регистрация:
    25 июн 2009
    Сообщения:
    184
    Баллы:
    134
    Адрес:
    Москва ВАО
    Ответ: Силовой каркас в Жимни делал кто?

    Если РАФ, то надо омологированный, в этом случае чертежи не спасут, т.к. сам процесс омологации будет стоить денег и времени. Проще заказать в конторе, которая делает каркас со всеми документами, дешевле-проще-быстрей-надёжней. В жимника под ТР1 не нужен каркас, достаточно дуги с задними растяжками. Дуга/каркас ввариваются с усилением, навсегда, придётся регистрировать в ГИБДД. Вес порядка 30 - 40 кг, цена вопроса 700 - 1000 уёв. На самом деле достаточно удобная приспособа, есть куда правильно крепить четырёхточечные ремни, траки, хайлифт и т.д. Труба должна быть холоднотянутая, тонкостенную 30хгса лучше не брать - варится хреново, потом сломается по швам. Ну как-то так.

  6. Old Blind Dog
    Оффлайн

    Old Blind Dog Человек с пёсьей головой.

    Регистрация:
    16 май 2008
    Сообщения:
    2.724
    Баллы:
    346
    Адрес:
    Москва, Беляево
    Ответ: Силовой каркас в Жимни делал кто?

    Во. Саш, подскажи марку стали? А то как раз про 30хгса думал. Правда, для рычагов...

  7. Kraftwagen
    Оффлайн

    Kraftwagen

    Регистрация:
    25 июн 2009
    Сообщения:
    184
    Баллы:
    134
    Адрес:
    Москва ВАО
    Ответ: Силовой каркас в Жимни делал кто?

    Жень, тебе для чего сталь? какие рычаги? лучше бы в почту, дабы не флудить.
    30ХГСА - очень хорошая сталь, но требует качественной термообработки с нормализацией. Именно поэтому, варить её очень сложно, так как в зоне сварочного шва образуются перекалённые слои, очень хрупкие, именно они при динамических нагрузках сломаются в первую очередь. Если варить 30ХГСА, то варить изделие желательно с подогревом, с последующей термообработкой всего изделия целиком. Каркас нельзя делать из очень жёсткого материала, кроме того он вваривается в кузов - нельзя провести термообработку, сталь должна быть пластичная, а рычаги - можно, но нужно искать хорошую термичку.

  8. SASH
    Оффлайн

    SASH

    Регистрация:
    27 июл 2010
    Сообщения:
    129
    Баллы:
    106
    Адрес:
    Ростов-на-Дону
    Ответ: Силовой каркас в Жимни делал кто?

    1000 уев это круто ,с яхи японский можно привезти, вообще да, вопрос по РАФ. Фотка дуги есть?

  9. BoB@
    Оффлайн

    BoB@

    Регистрация:
    30 окт 2006
    Сообщения:
    202
    Баллы:
    99
    Адрес:
    Almaty
    Ответ: Силовой каркас в Жимни делал кто?

    всем привет!
    насчёт каркаса безопасности схемы находил на ландкруйзеровском сайте если надо могу поискать дома
    из личного опыта участия в международных ралли рейдах могу сказать что:
    труба должна быть холоднотянутая хромонсильная(может неточное название) швы длжны быть ровные желательно вареные аргоном
    в самой трубе в нескольких местах есть отверстия 5мм для судей чтобы если что смогли проверить толщену стенок трубы
    на машину выдаётся паспорт где вся безопасность машины каркас ремни система пажаротушения бак и т.д. (наш каркасбыл изготовлен в испании и амологирован тамже)
    каркасы для джимов из японии по требованиям FIA и РАФ непроходят

    Добавлено через 1 минуту
    забыл добавить каркасы с доками делают и у вас гдето под Москвой если что также могу поискать контакты!

    да и насчёт регистрации в ГАИ у нас в казахстане надо регестрировать только наружний каркас со внутреним вообще проблем не возникло.

    1 человеку нравится это.
  10. gonza219
    Оффлайн

    gonza219

    Регистрация:
    19 ноя 2009
    Сообщения:
    110
    Баллы:
    94
    Адрес:
    Томск
  11. SASH
    Оффлайн

    SASH

    Регистрация:
    27 июл 2010
    Сообщения:
    129
    Баллы:
    106
    Адрес:
    Ростов-на-Дону
    Ответ: Силовой каркас в Жимни делал кто?

    апмшных и других на яхе с избытком, цена не айс.

  12. ВадимБрест
    Оффлайн

    ВадимБрест

    Регистрация:
    9 фев 2011
    Сообщения:
    134
    Баллы:
    70
    Адрес:
    Брест
    Ответ: Силовой каркас в Жимни делал кто?

    Так на чем там остановился, не придумал ничего? Тоже клетка нужна. Омологация пофиг, требования сильно обобщенные, типа- есть- и то хорошо:thumbsup:

  13. ВадимБрест
    Оффлайн

    ВадимБрест

    Регистрация:
    9 фев 2011
    Сообщения:
    134
    Баллы:
    70
    Адрес:
    Брест
    Ответ: Силовой каркас в Жимни делал кто?

    Да, заглохла темка...(

  14. Dgim
    Оффлайн

    Dgim

    Регистрация:
    11 ноя 2011
    Сообщения:
    101
    Баллы:
    109
    Адрес:
    Москва
    Ответ: Силовой каркас в Жимни делал кто?

    Всем добрый день! На машине установлен полный

    Добавлено через 7 минут
    Установлен полный каркас по европейским требованиям для джип-триала. Вес каркаса 45 кг. Главная дуга, продольная структура и дуга над проемом лобового стекла из трубы 45х2.5, диагонали из 40х2.0. Соответствует требованиям РАФ. Крепление к кузову сварное/болтовое.

  15. ВадимБрест
    Оффлайн

    ВадимБрест

    Регистрация:
    9 фев 2011
    Сообщения:
    134
    Баллы:
    70
    Адрес:
    Брест
    Ответ: Силовой каркас в Жимни делал кто?

    Ёлы-палы, ну хоть кто-то и сразу по делу!Браво! Ай Сам делал или Баксы-бакс платил? Если не сложно, фоток пару прицепи для наглядности! Благодарю!;)

  16. Freeline
    Оффлайн

    Freeline

    Регистрация:
    6 сен 2010
    Сообщения:
    1.575
    Баллы:
    369
    Адрес:
    Тольятти
    Ответ: Силовой каркас в Жимни делал кто?

    варили к кузову или к раме? просто незнаю как на рамных машинах это делается.

  17. Dgim
    Оффлайн

    Dgim

    Регистрация:
    11 ноя 2011
    Сообщения:
    101
    Баллы:
    109
    Адрес:
    Москва
    Ответ: Силовой каркас в Жимни делал кто?

    Европейские требования к каркасам очень жесткие, в том числе и к сварным швам. Потому поручил собрать каркас профессионалам. Они работают со своим материалом и соответственно оформляют омологацию РАФ. Без каркаса триал катать на джимнике очень волнительно. На кузове ни одного силового элемента!
    Фото плохо грузится как-то... Две фотографии загрузил, больше не хочет. Попробую позже.


    Вложения:

    • foto 048.jpg
    • foto 045.jpg
  18. Dgim
    Оффлайн

    Dgim

    Регистрация:
    11 ноя 2011
    Сообщения:
    101
    Баллы:
    109
    Адрес:
    Москва
    Ответ: Силовой каркас в Жимни делал кто?

    Варили к кузову. По тех. требованиям РАФ, приложение J.


    Вложения:

    • foto 051.jpg
  19. ВадимБрест
    Оффлайн

    ВадимБрест

    Регистрация:
    9 фев 2011
    Сообщения:
    134
    Баллы:
    70
    Адрес:
    Брест
    Ответ: Силовой каркас в Жимни делал кто?

    Качественно. Интересны места крепления к кузову (через площадки?), р-н дверных проемов и откосы сзади. Цена вопроса, если не секрет (можно в личку).

  20. ВадимБрест
    Оффлайн

    ВадимБрест

    Регистрация:
    9 фев 2011
    Сообщения:
    134
    Баллы:
    70
    Адрес:
    Брест
    Ответ: Силовой каркас в Жимни делал кто?

    А конверт за спинами экипажа и переборку не делали?

  21. Dgim
    Оффлайн

    Dgim

    Регистрация:
    11 ноя 2011
    Сообщения:
    101
    Баллы:
    109
    Адрес:
    Москва
    Ответ: Силовой каркас в Жимни делал кто?

    Конверт за спинами экипажа со всеми диагоналями. Переборку не ставили. Варили каркас через стальную пластину 120 см. кв.х 3мм. Попробую фотку загрузить...

  22. ВадимБрест
    Оффлайн

    ВадимБрест

    Регистрация:
    9 фев 2011
    Сообщения:
    134
    Баллы:
    70
    Адрес:
    Брест
    Ответ: Силовой каркас в Жимни делал кто?

    Как будет инет нормальный, скинь, пожалуйта, поподробнее фоты, чтобы общая картина сложилась- я с весны к этому иду, но-то с трубой в РБ проблемы, то-с деньгами...

  23. Dgim
    Оффлайн

    Dgim

    Регистрация:
    11 ноя 2011
    Сообщения:
    101
    Баллы:
    109
    Адрес:
    Москва
    Ответ: Силовой каркас в Жимни делал кто?

    Конверт за спинами со всеми диагоналями и раскосами. Варили через пластины 120 см кв.х3 мм. Попробую еще фоток положить.

  24. Sappfire
    Оффлайн

    Sappfire

    Регистрация:
    18 дек 2007
    Сообщения:
    2.353
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Силовой каркас в Жимни делал кто?

    Дим, будет проще выложить на что-то, типа фотофайла и уже оттуда вставлять фотки в своё сообщение.

  25. Dgim
    Оффлайн

    Dgim

    Регистрация:
    11 ноя 2011
    Сообщения:
    101
    Баллы:
    109
    Адрес:
    Москва
    Ответ: Силовой каркас в Жимни делал кто?

    Миш, спасибо, ща спробую!

  26. Dgim
    Оффлайн

    Dgim

    Регистрация:
    11 ноя 2011
    Сообщения:
    101
    Баллы:
    109
    Адрес:
    Москва
    Ответ: Силовой каркас в Жимни делал кто?

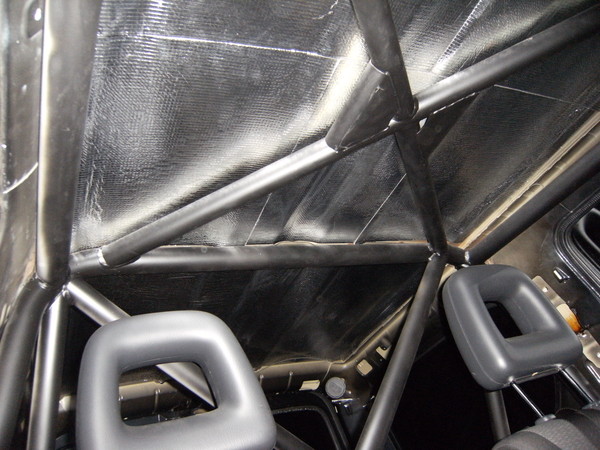

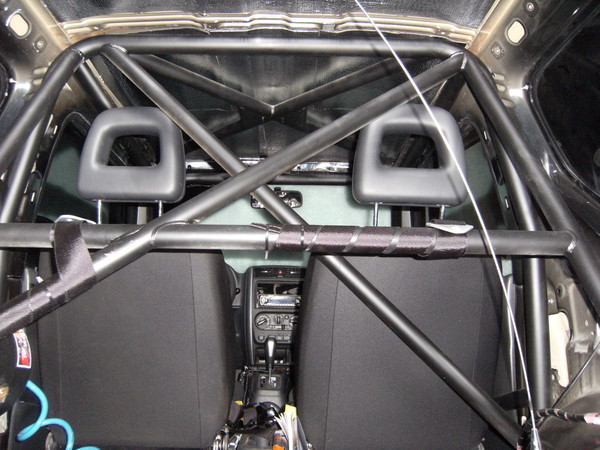

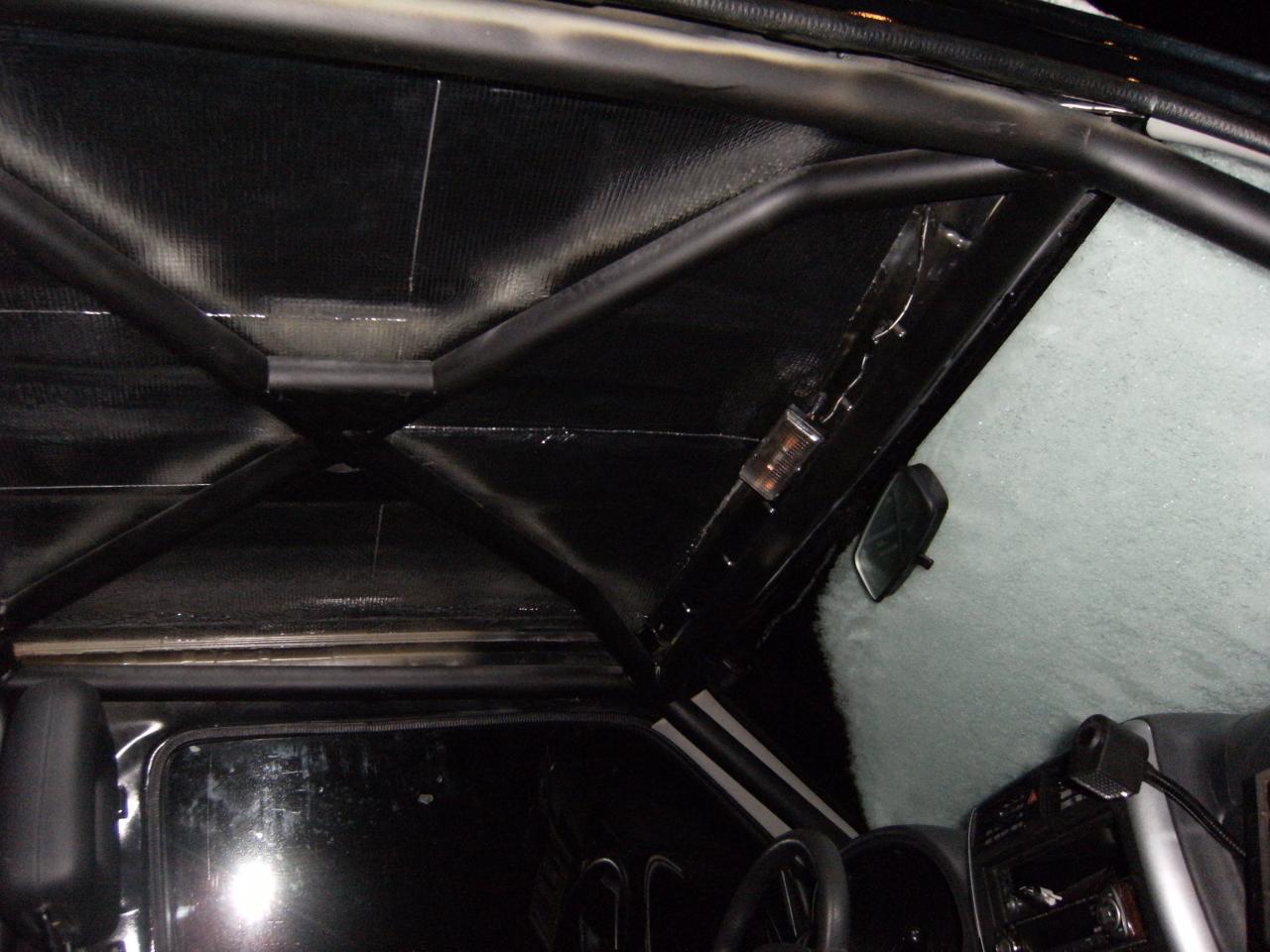

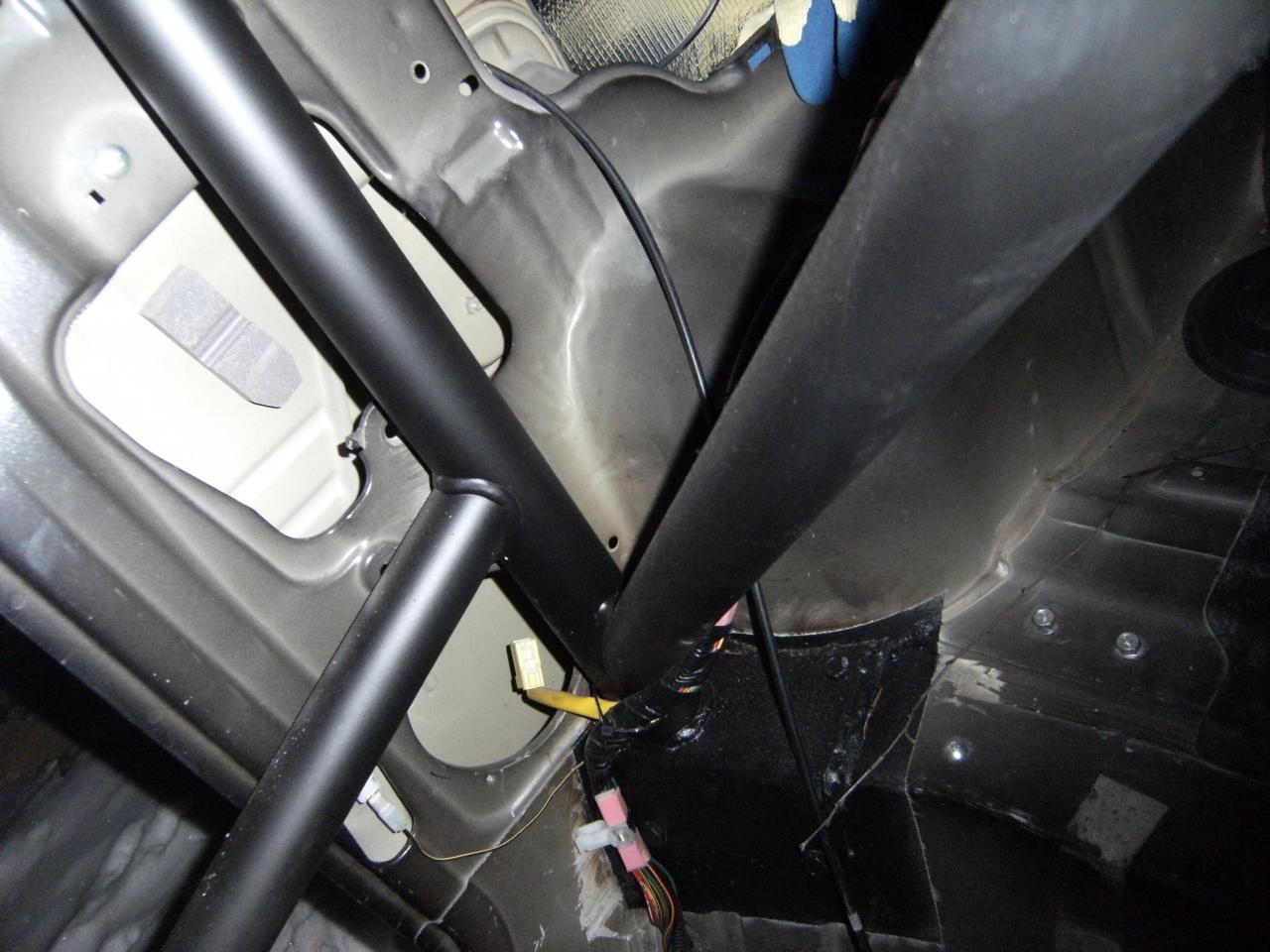

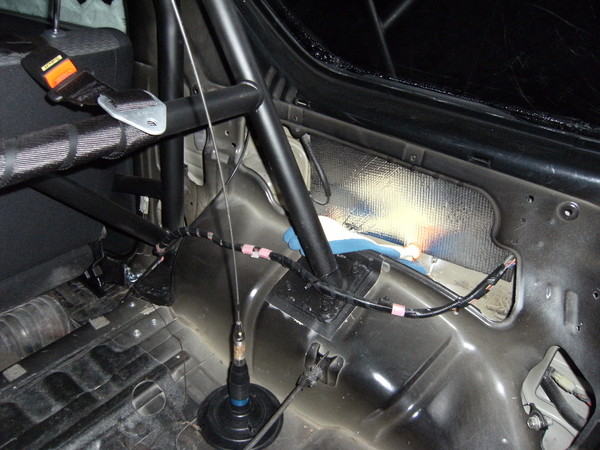

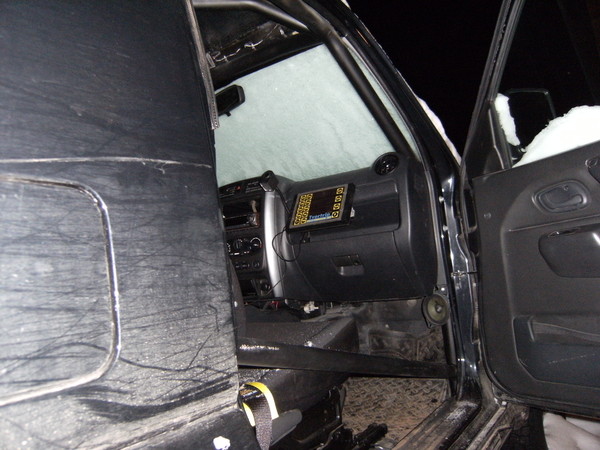

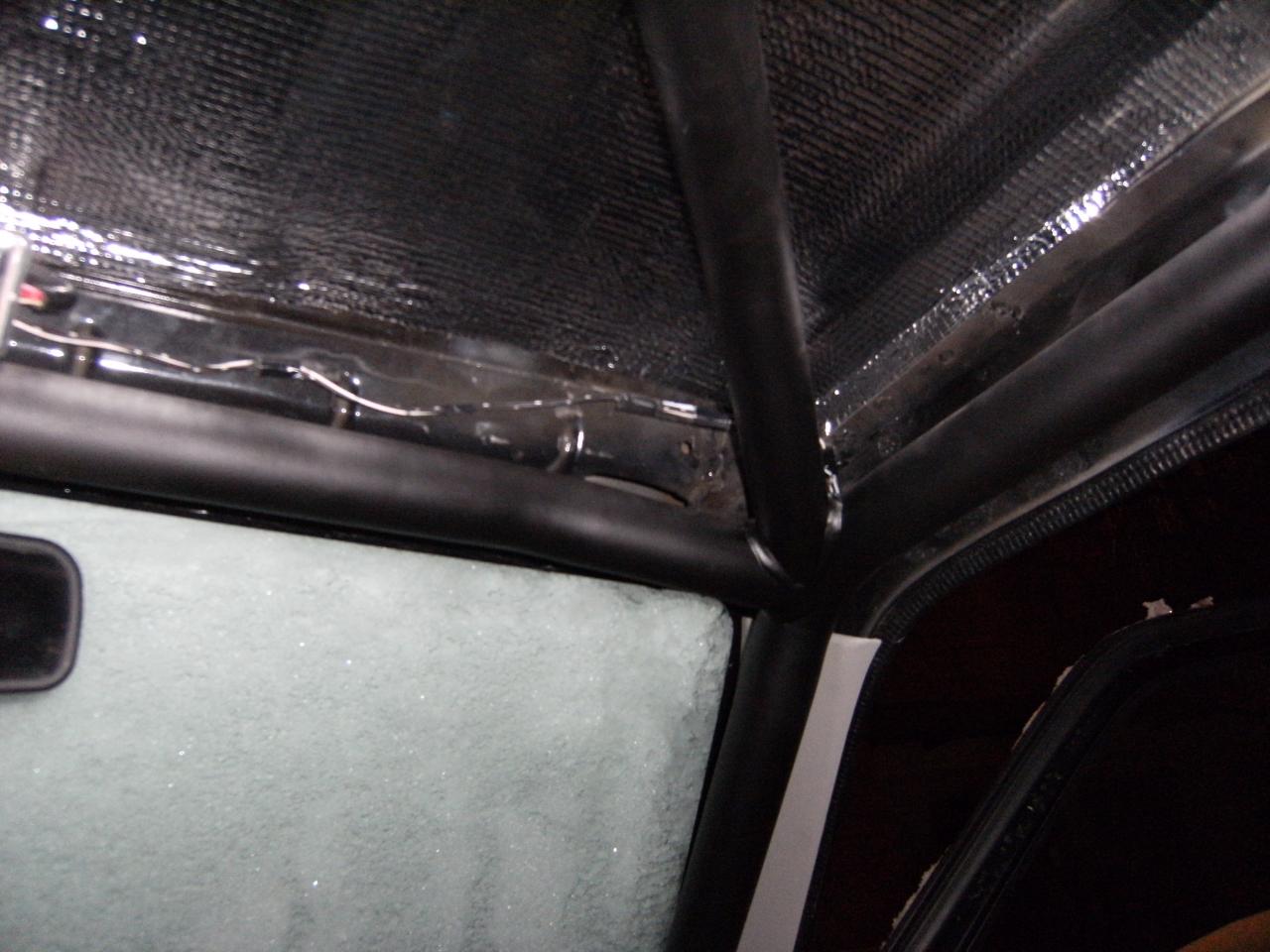

    Вот еще немного фоток каркаса.


    Вложения:

    • foto 041.jpg
    • foto 042.jpg
    • foto 043.jpg
    • foto 044.jpg
    • foto 046.jpg
  27. ВадимБрест
    Оффлайн

    ВадимБрест

    Регистрация:
    9 фев 2011
    Сообщения:
    134
    Баллы:
    70
    Адрес:
    Брест
    Ответ: Силовой каркас в Жимни делал кто?

    Здорово, спасибо. В какую дисциплину авто? Что за растяжки между задними арками?

    Добавлено через 1 минуту
    Здорово, спасибо! В какую дисциплину авто? Что за растяжки между задними арками?

  28. Dgim
    Оффлайн

    Dgim

    Регистрация:
    11 ноя 2011
    Сообщения:
    101
    Баллы:
    109
    Адрес:
    Москва
    Ответ: Силовой каркас в Жимни делал кто?

    Машинка бралась (в основном) под триал. Возможны поездки на соревнования по ориентированию (легенда, карта и т.д.). Переделывать для трофи нет смысла, т.к. это влечет за собой переход в другою категорию в триале по европейским правилам. Кроме того, для тяжелого бездорожья есть тяжелая машина. Между арками резиновые стяжки - там шланг подкачки живет.
