Подогрев руля на SX4, установка своими руками. Фотоотчёт.

Тема в разделе "SX-4 / Тюнинг и модернизация", создана пользователем Tomorrow, 5 ноя 2010.

  1. Tomorrow
    Оффлайн

    Tomorrow

    Регистрация:
    30 ноя 2009
    Сообщения:
    77
    Баллы:
    53
    Адрес:
    москва
    Сразу скажу, для тех кто не в теме, штатно подогрев руля как доп. опция присутствует на таких марках как: мерсдес, бмв, порше, лэнд ровер… из бюджетных опель корса.
    И так приступим:

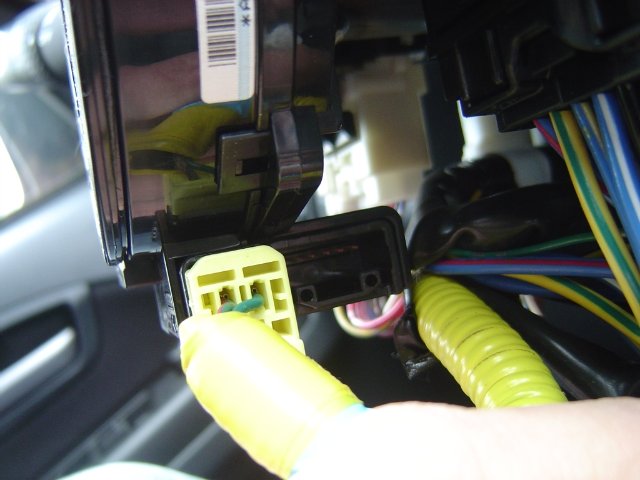

    снимаем массу с аккумулятора, берём вот такой ключ и с двух сторон снимаем эир бэг
    [​IMG]

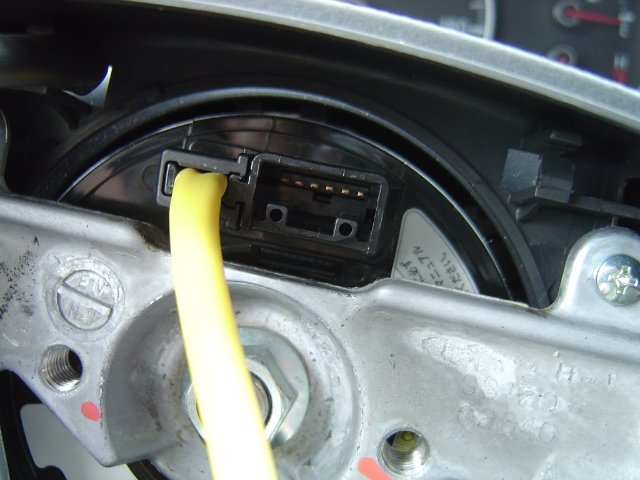

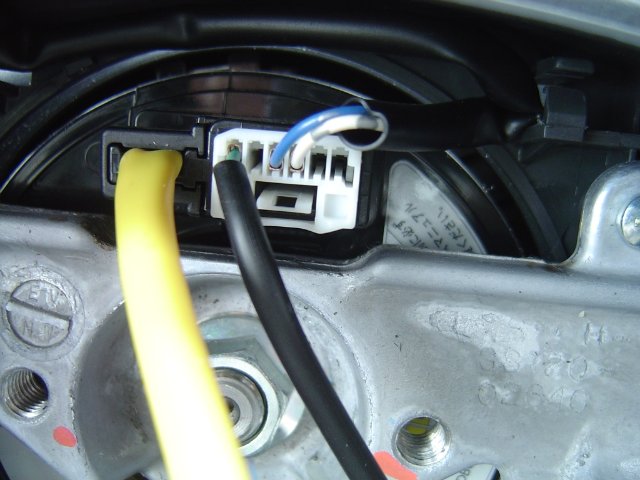

    видим фишку от контактного кольца
    [​IMG]

    и убеждаемся в том что есть свободные контакты!, соответственно можно идти дальше, идея будет жить!
    Начинаем заниматься поиском нагревательного элемента...
    [​IMG]

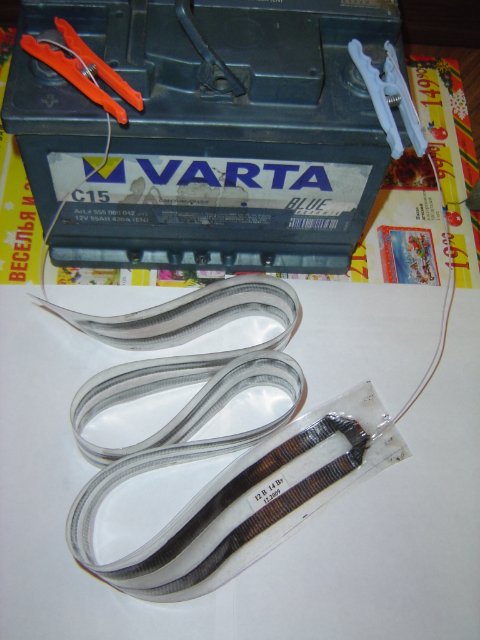

    после оооочень долгих поисков, через знакомого покупаем это. Цена вопроса 500р за элемент. Внутри 2 полоски шириной около 13-15мм и длинной около 1м, суммарной мощностью 14вт и температурой нагрева около 40градусов!
    В конечном варианте мне понадобилось 5 полосок(т.е. 2,5 элемента, естественно было куплено 3лемента). Оплётка снималась и использовался только сам нагревательный элемент(НЭ) в виде чёрной ленты.
    [​IMG]

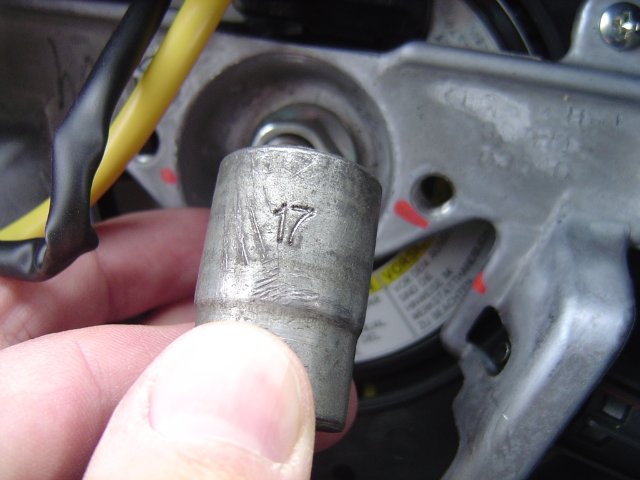

    далее берём головку на 17
    [​IMG]

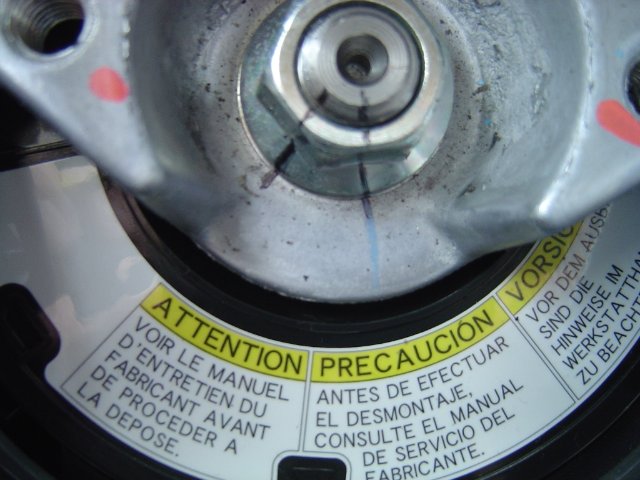

    предварительно колёса и руль ставим прямо, фломастером делаем разметку, чтобы обратно всё нормально собрать...
    [​IMG]

    отсоединяем фишки снизу
    [​IMG]

    и снимаем контактное кольцо
    [​IMG]

    далее берём клеммы от флоппи БП компа
    [​IMG]

    клеммы подходят в нашу фишку, вставляем в свободные отверстия
    [​IMG]

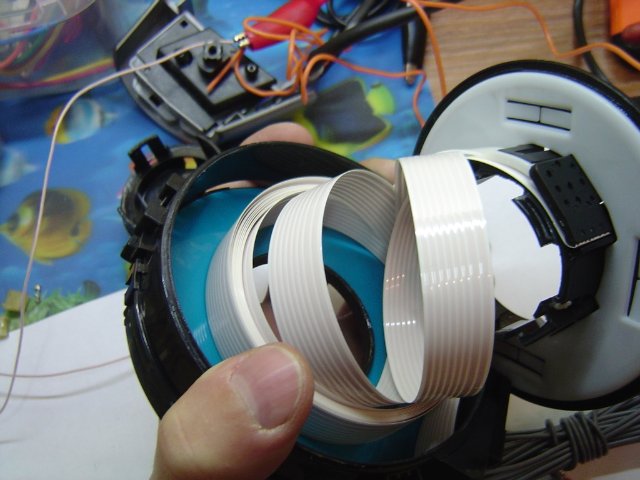

    аккуратно разбираем контактное кольцо и под нагрузкой проверяем будут ли греться дорожки в шлейфе, я проверял на одной дорожке по плюсу нагрузку прибл. в 40вт! ничего не грелось! В конечном исполнении для подстраховки на плюс было задействовано 2 дорожки, минус взят с массы руля.
    PS: Вам эту процедуру(снятие контактного кольца) проделывать не надо, тк эксперимент прошёл удачно!
    [​IMG]

    далее разбираем руль
    [​IMG]

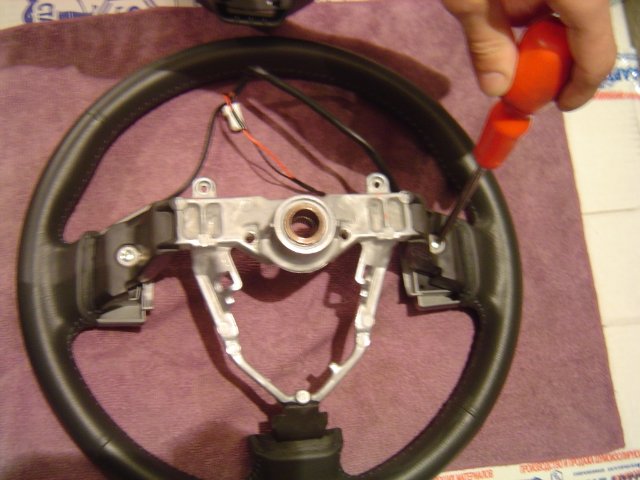

    откручиваем накладки
    [​IMG]

    расшиваем оплётку и снимаем её

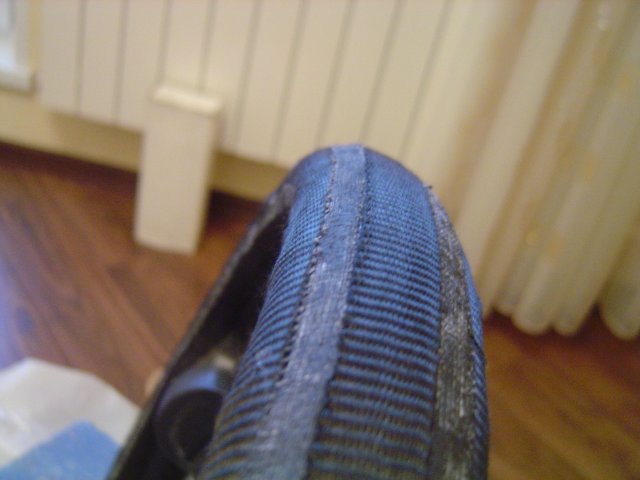

    [​IMG]

    это было написано внутри оплётки
    [​IMG]

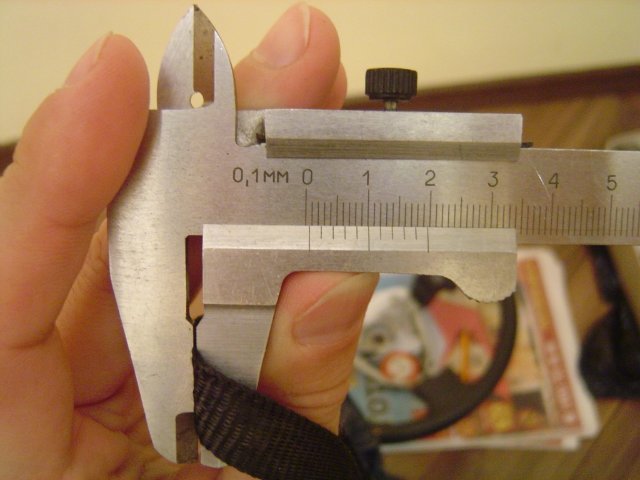

    меряем толщину НЭ = 0.6мм
    [​IMG]

    чтобы на обшивке потом не было рубцов подбираем материал для заполнения пространства между полосами НЭ(вариант проделывания канавок под полосы НЭ был отвергнут из-за чрезмерной трудоёмкости и неэффективности). Им оказался ХБ изолента в 2 слоя, тоже = 0,6мм
    [​IMG]

    тут понятно, какая у нас длинна окружности рулевого колеса
    [​IMG]

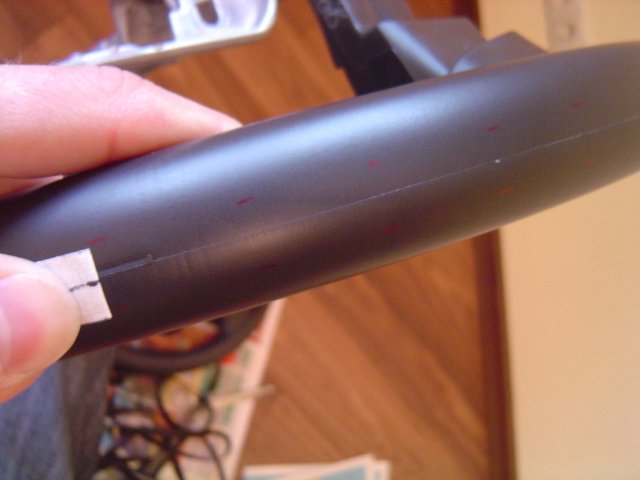

    далее делаем разметку на руле
    [​IMG]

    заканчиваем разметку шариковой ручкой
    [​IMG]

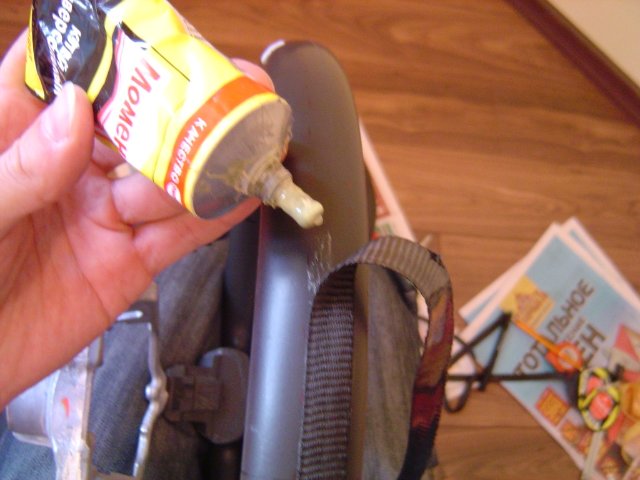

    с помощью клея момент клеим НЭ к рулю
    [​IMG]

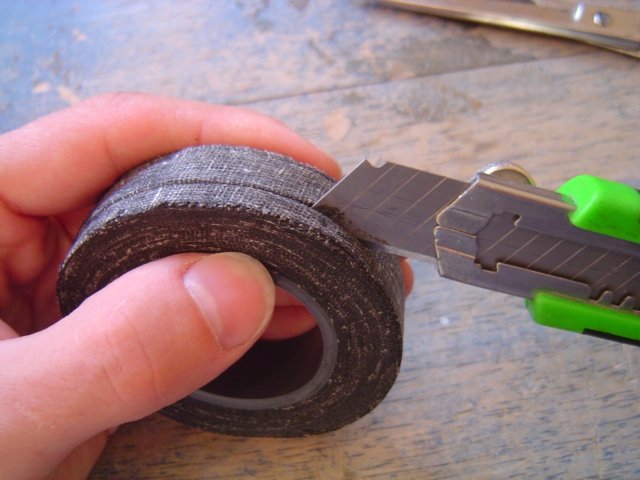

    режим изоленту вдоль на ширину 6мм
    [​IMG]

    клеим её между НЭ в 2 слоя, чтобы получилось заподлицо сними
    [​IMG]

    вот так это выглядит
    [​IMG]

    НЭ приклеены, замечу, что у меня подогрев присутствует по всей площади рулевого колеса, а не как в некоторых штатных вариантах, локально, только справа и слева. Малая потребляемая мощность позволяет это сделать
    [​IMG]

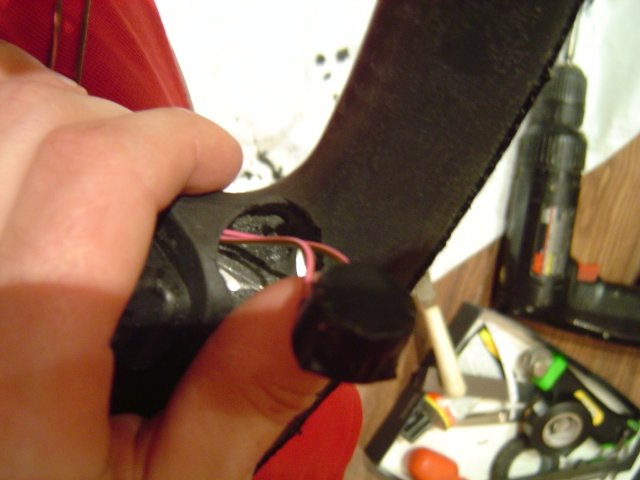

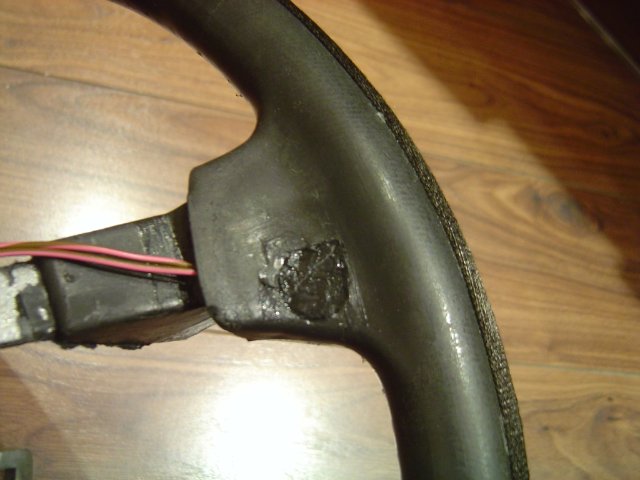

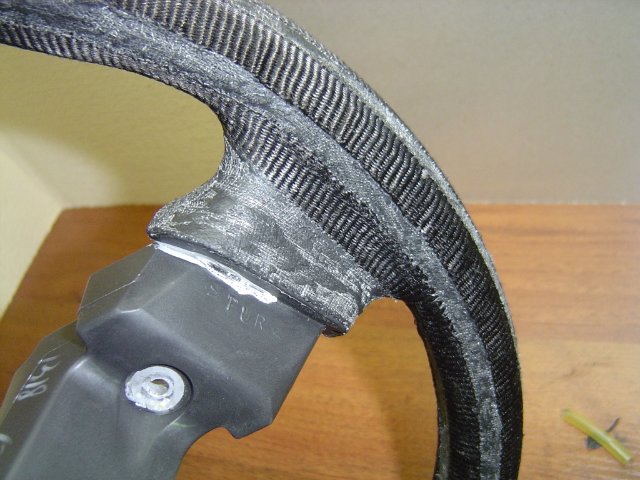

    делаем вырезы в резине руля ножом под контакты, чтобы потом ничего не выпирало
    [​IMG]

    выводим провода с клеммами
    [​IMG]

    и крепим их хомутами, чтобы ничего не болталось
    [​IMG]

    установка элементов закончена
    [​IMG]

    все пустоты заклеивались изолентой
    [​IMG]

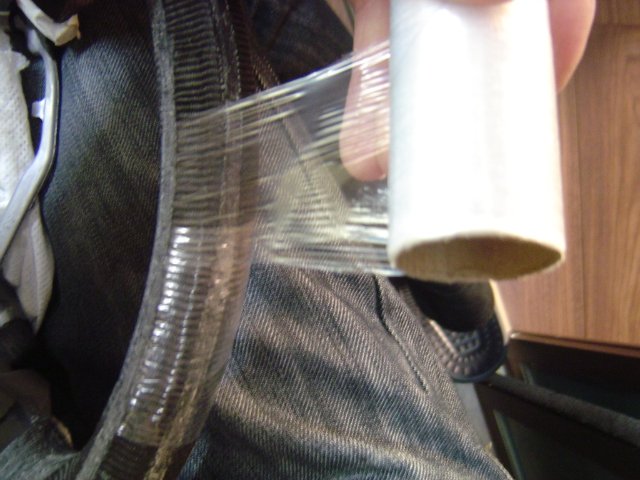

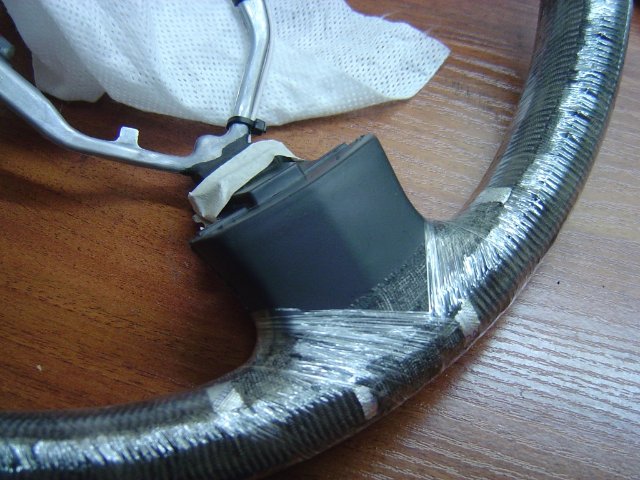

    далее режим пищевую плёнку(ищем потоньше) на небольшую ширину
    [​IMG]

    с её помощью затягиваем руль, тем самым изолируя НЭ, но в большей степени это сделано для того, чтобы не повредить волокна НЭ при перетяжке кожей
    [​IMG]

    с плёнкой закончили
    [​IMG]

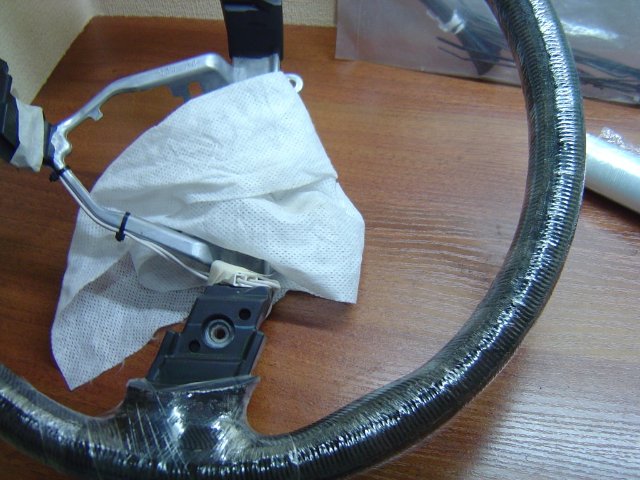

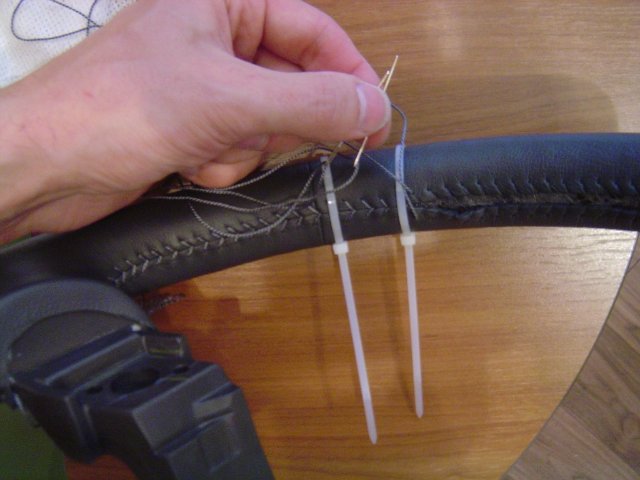

    далее приступаем к перетяжке кожей. Нам понадобятся серые нитки(обувные), 2шт по 1м и 4 шт по 50см, итого около 4 м нитки. Ставим нашу штатную оплётку, тк диаметр увеличился прибл. на 1,2мм она не очень хотела стягиваться, но тк коже свойственна эластичность, то всё прошло удачно. В некоторых местах мне помогали пластиковые хомуты(на время)
    [​IMG]

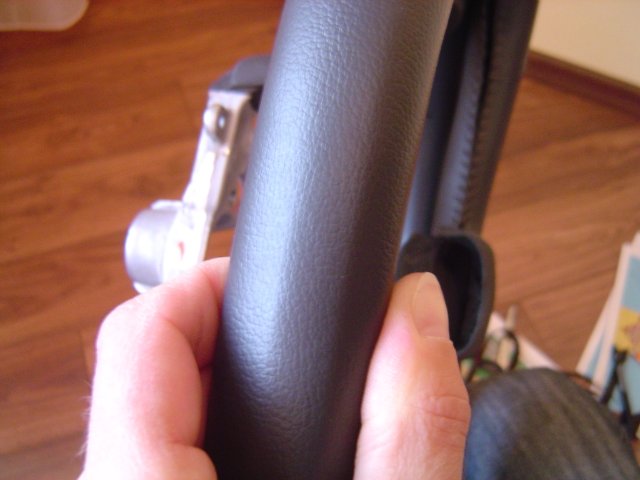

    вот так выглядит шов после перетяжки
    [​IMG]

    так руль в целом
    [​IMG]

    Питание на подогрев руля подключаем по Вашему вкусу. У себя я сделал независимо и запитал от подогрева сидений, на отдельную кнопку в заглушке рядом с кнопкой подогрева сидений.

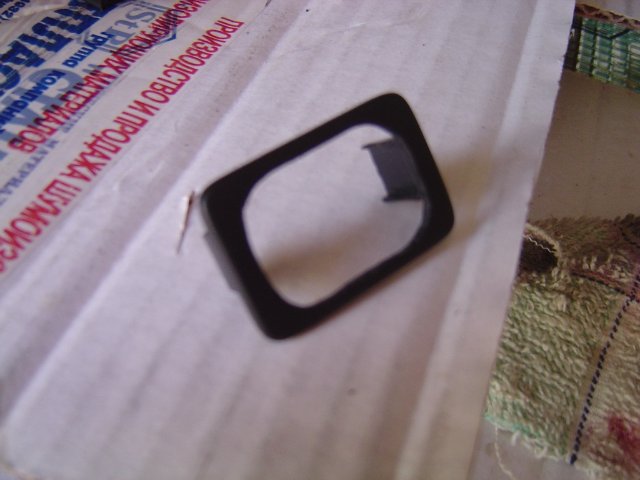

    Гравёром делаем необходимое отверстие
    [​IMG]

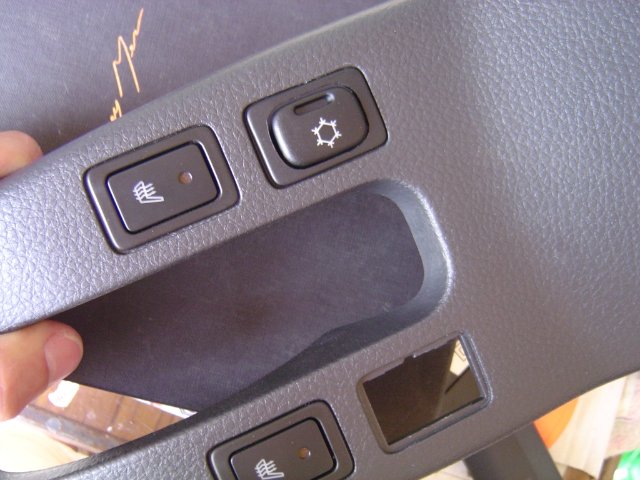

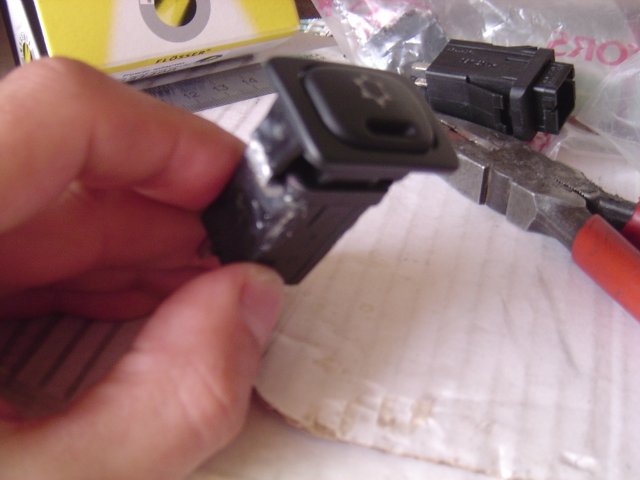

    внутрь вклеиваем кнопочку от ВАЗ с подсветкой и индикацией за 60р
    [​IMG]

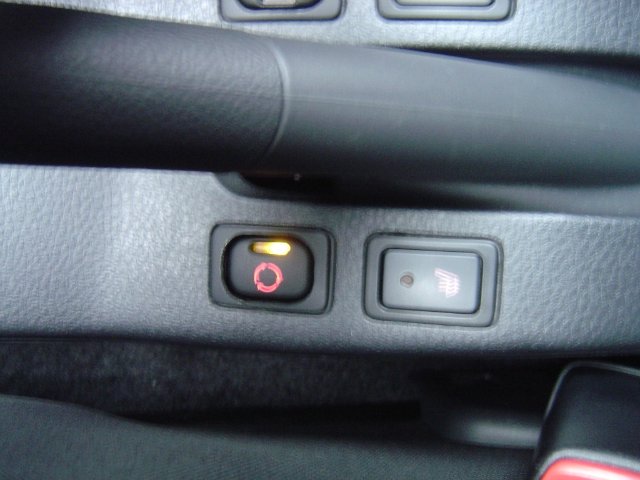

    вставляем подключаем
    [​IMG]

    готово!
    [​IMG]

    Подведём итог:
    Себестоимость получилась около 1 тр. Нагрузка получается около 30-35вт.
    Руль при t около 0 прогревается до 40гр за 15мин, через 3-5 мин после включения он уже не ледяной. Особенно это ощутимо когда после 30 мин-1 часа езды трогаешь подушку звукового сигнала(эир бэг), а она ледяная!, а руль тёплый и даже выпускать не на секунду не хочется.

    narkoff, 4xs, KASiK и 26 другим нравится это.
  2. Загрузка...


  3. Krause
    Оффлайн

    Krause

    Регистрация:
    18 авг 2006
    Сообщения:
    2.575
    Баллы:
    301
    Адрес:
    Могадишо
    Ответ: Подогрев руля установка своими руками. Фотоотчёт.

    Не мне судить насколько граммотно всё сделано, но твёдро знаю и могу заявить уверенно - ОЧЕНь КРУТО!!! Браво! Ай

  4. Константин
    Оффлайн

    Константин Супермодератор

    Регистрация:
    21 окт 2006
    Сообщения:
    7.732
    Баллы:
    649
    Адрес:
    Москва
    Ответ: Подогрев руля установка своими руками. Фотоотчёт.

    ну за перешивку кожи мало кто сам решиться.... опыт и сноровка требуются для этого....

    нагревательный элемент можно посмотреть тут, как вариант можно его поверх кожи намотать и натянуть потом по верху кожанную оплетку, но будет выглядеть уже не штатно...


    Tomorrow, ждем от тебя следующую тему: "Подогрев задних сидений своими руками..."
    В общем твори дальше, руки растут из нужного места, мозги мыслят правильно.

  5. Tomorrow
    Оффлайн

    Tomorrow

    Регистрация:
    30 ноя 2009
    Сообщения:
    77
    Баллы:
    53
    Адрес:
    москва
    Ответ: Подогрев руля установка своими руками. Фотоотчёт.

    Это неинтересно, я думаю "емелю" под обшивку каждый поставить в силах и головоломок там никаких не присутствует... Ну и последний аргумент, это то что у меня в машине максимум 2 человека ездит.

    На счёт ссылки где продают подогрев, то там не всё так просто, я тоже туда поначалу сунулся. В розницу они не торгуют, а потом и вообще оказалось что перекупщики...., в общем как говорится "не имей 100руб...." поэтому если кому нужен подогрев, пишите в личку дам проверенные контакты

  6. Tomorrow
    Оффлайн

    Tomorrow

    Регистрация:
    30 ноя 2009
    Сообщения:
    77
    Баллы:
    53
    Адрес:
    москва
    Ответ: Подогрев руля установка своими руками. Фотоотчёт.

    Я всегда знал, что ребята с нашего форума самые рукастые!
    Двое пользователей заказали через меня подогрев руля на НСГВ и Свифт, так что будем скоро ждать отчётов!!! Хотя на свифт руль одинаковый как на SX4, а на витаре только дизайном отличается!

  7. user1975
    Оффлайн

    user1975

    Регистрация:
    5 окт 2009
    Сообщения:
    1.480
    Баллы:
    369
    Адрес:
    Москва
    Ответ: Подогрев руля установка своими руками. Фотоотчёт.

    http://kavr.ru/car/091105/
    Подогрев можно из проволоки сделать

    1 человеку нравится это.
  8. Tomorrow
    Оффлайн

    Tomorrow

    Регистрация:
    30 ноя 2009
    Сообщения:
    77
    Баллы:
    53
    Адрес:
    москва
    Ответ: Подогрев руля установка своими руками. Фотоотчёт.

    И она будет проступать из под кожи на морозе, как написал автор в Вашей ссылке, хотя кому то колхоз нравится...

    2 пользователям это понравилось.
  9. user1975
    Оффлайн

    user1975

    Регистрация:
    5 окт 2009
    Сообщения:
    1.480
    Баллы:
    369
    Адрес:
    Москва
    Ответ: Подогрев руля установка своими руками. Фотоотчёт.

    Нагревательный элемент также будет проступать, если промежутки не проклеить изолентой... Разницы нет никакой.

  10. Tomorrow
    Оффлайн

    Tomorrow

    Регистрация:
    30 ноя 2009
    Сообщения:
    77
    Баллы:
    53
    Адрес:
    москва
    Ответ: Подогрев руля установка своими руками. Фотоотчёт.

    Хорошо, следующий отчёт по подогреву руля с использованием спирали за Вами.

    2 пользователям это понравилось.
  11. Tomorrow
    Оффлайн

    Tomorrow

    Регистрация:
    30 ноя 2009
    Сообщения:
    77
    Баллы:
    53
    Адрес:
    москва
    Ответ: Подогрев руля установка своими руками. Фотоотчёт.

    И так первая партия подогревов удачно разбрелась по нашему форуму! Будем ждать новых отчётов по подогреву!
    Выкладываю ответы на некоторые вопросы наших пользователей

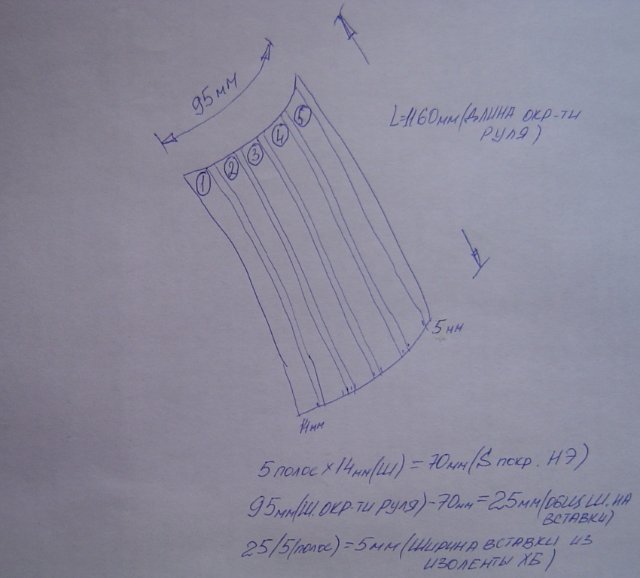

    Пример расчёта вставок между НЭ
    [​IMG]

    Варианты(схемы) подключения:

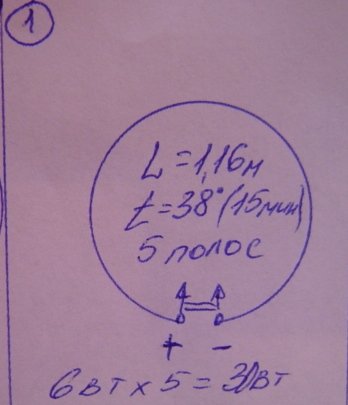

    простая схема как у меня
    [​IMG]

    для тех, кто будет изобретать "турбо" режимы:

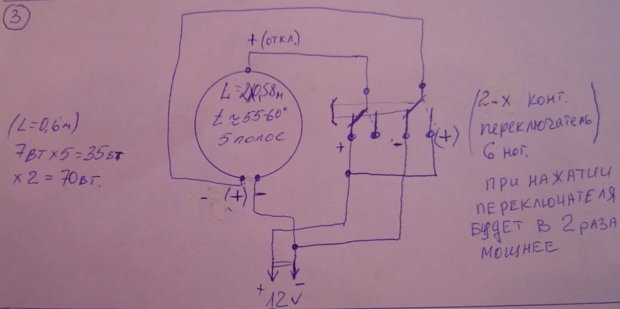

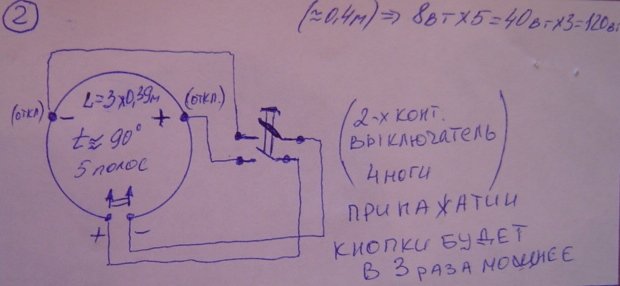

    2 вариант, в 3 раза мощнее
    [​IMG]

    3 вариант, в 2 раза мощнее
    [​IMG]

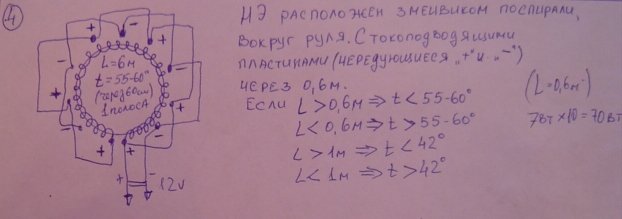

    вариант, однорежимный с расположением НЭ по спирали. Не разрезая ленту НЭ к контактам пластин по очереди подводим "+" и "-"
    [​IMG]

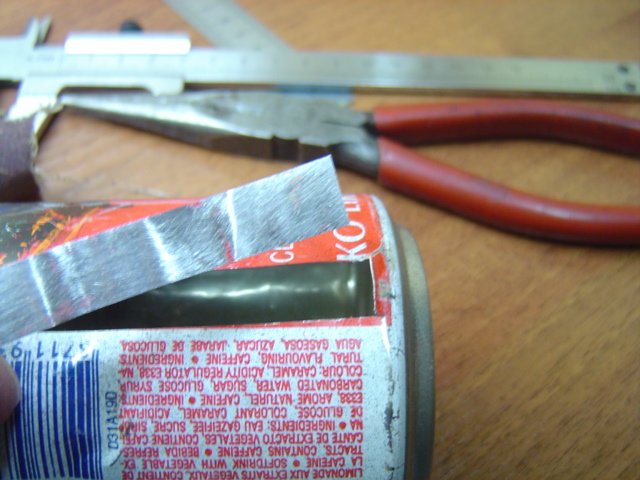

    Пример обжима НЭ, берём банку(не алюминиевую), режим на ширину 10мм, наждачкой счищаем краску
    [​IMG]

    таким образом плотно обжимаем с помощью пассатижей
    [​IMG]

    это рабочая t НЭ (около 40гр)при длине в 1-1.15м
    [​IMG]

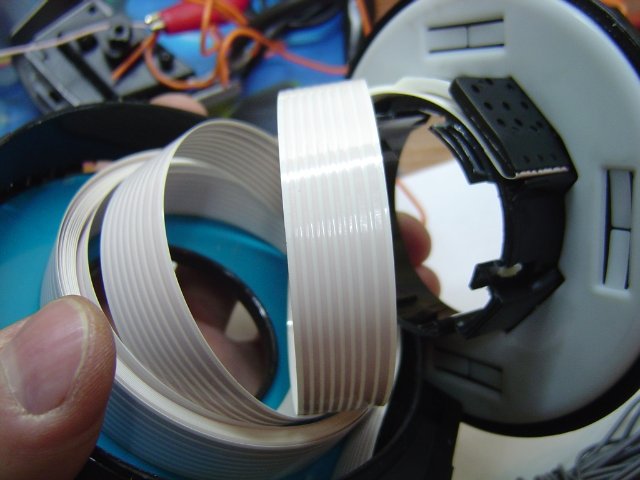

    Так же кому то может оказаться полезным, фото, которые не вошли в отчёт:

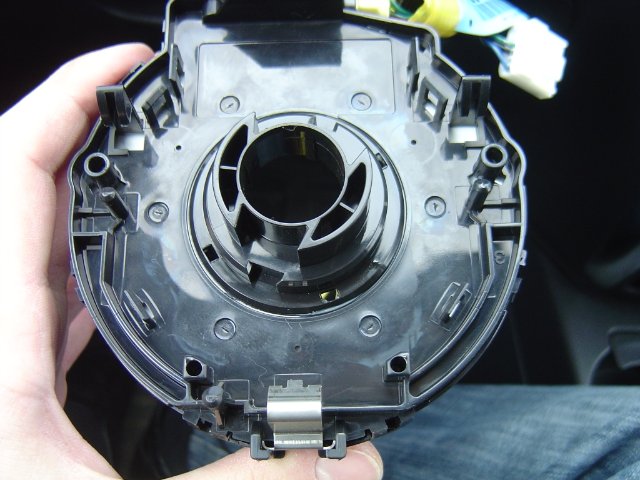

    Контактное кольцо со стороны рулевой колонки
    [​IMG]

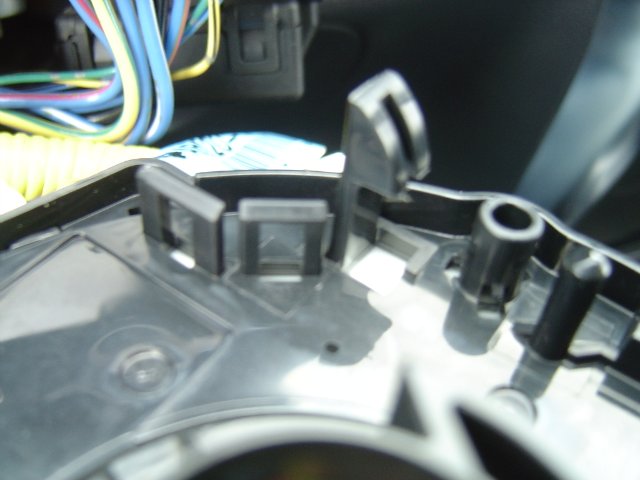

    его защёлки
    [​IMG]

    одна защёлка металлическая
    [​IMG]

    аккуратно вскрываем
    [​IMG]

    вид внутри
    [​IMG]

    1-й элемент приклеен, малярным скотчем прихватываем на время его хвосты
    [​IMG]

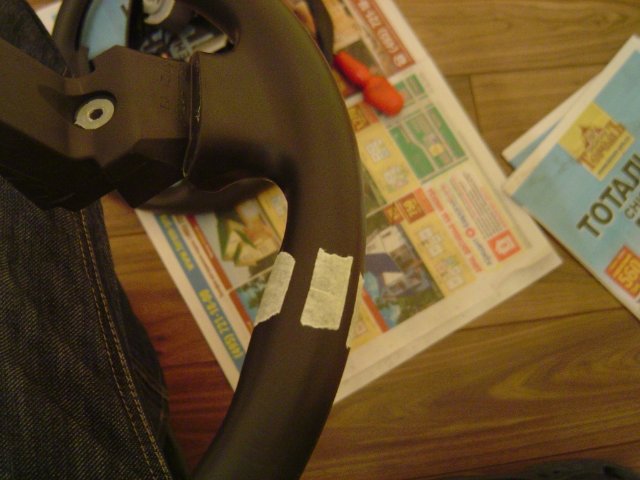

    проводим эксперимент, примеряем кожу на один элемент и видим что из под кожи он выпирает без изоленты(вставок) по бокам
    [​IMG]

    как вариант, был опробован вспененный 2-х сторонний скотч, но он оказался толще чем нужно!
    [​IMG]

    процесс
    [​IMG]

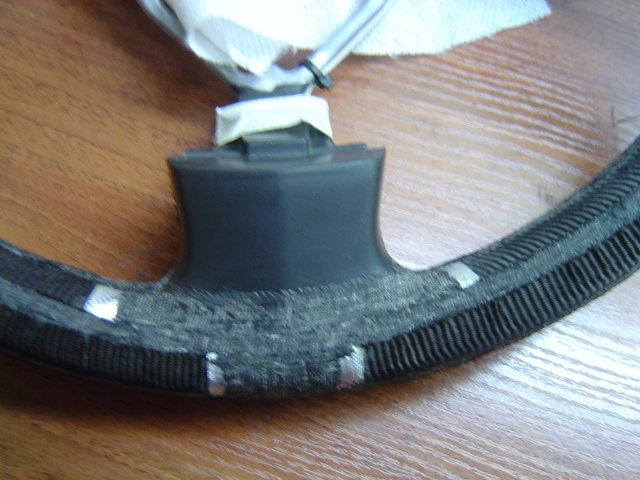

    приклеенные НЭ пока без контактных пластин по концам
    [​IMG]

    [​IMG]

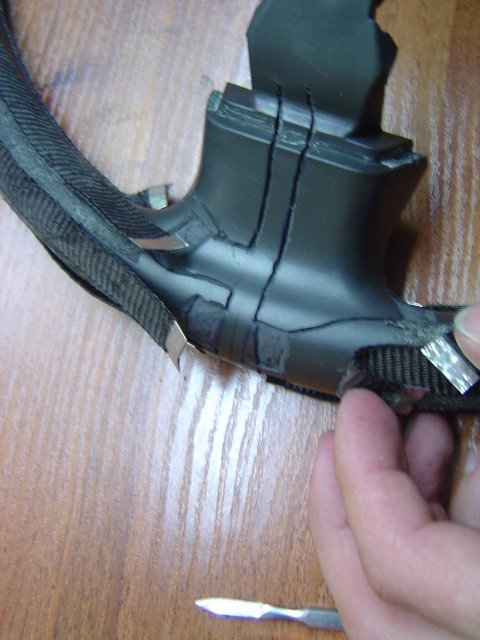

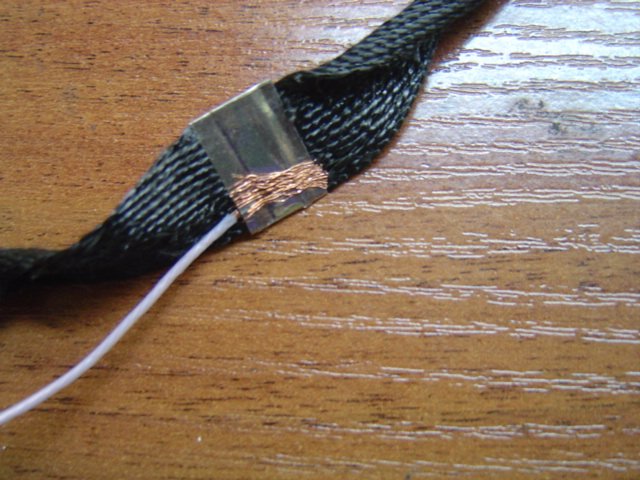

    НЭ обжимаем по краям контактными пластинами и делаем в руле под них канавки ножом
    [​IMG]

    [​IMG]

    И так же приклеиваем их в канавки к рулю
    [​IMG]

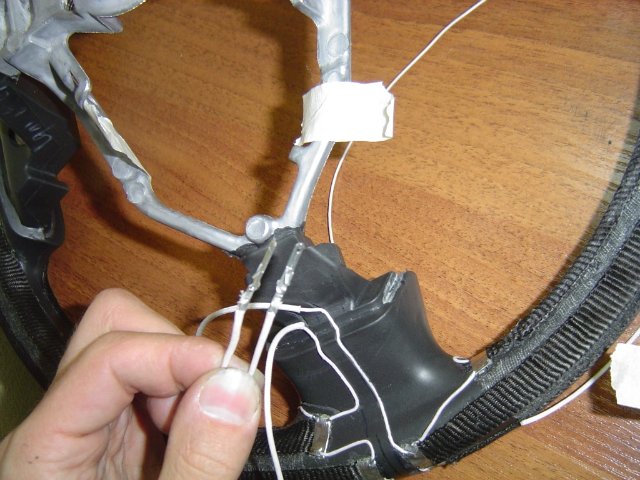

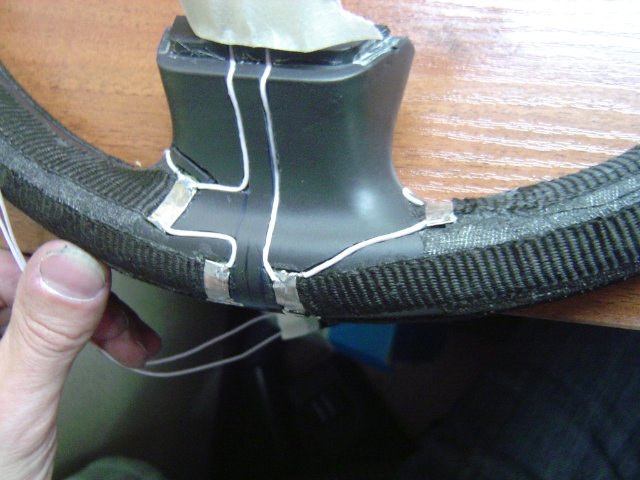

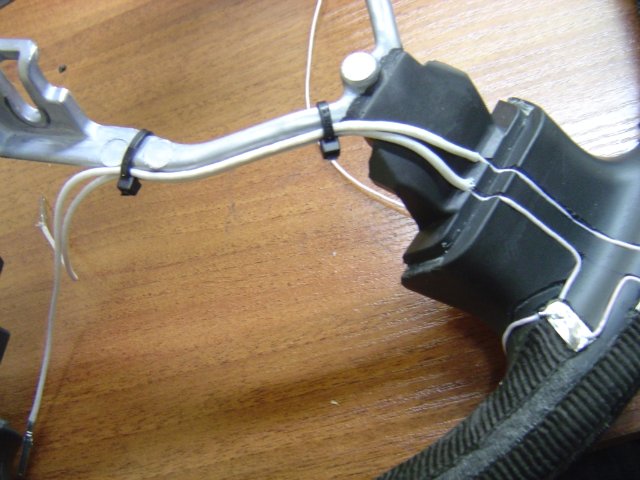

    Монтируем токоподводящие провода
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

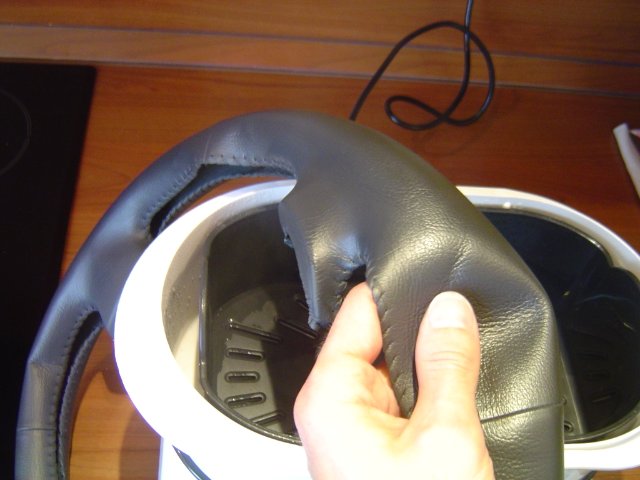

    если кожа не захочет садиться, то можем использовать пароварку или чайник
