    Привет всем!
    Занимаюсь ремонтом электропроводки на машинке, однако в мануале и в книге по ремонту не нашел назначение каждого из предохранителей, расположенных в салоне под торпедой! Если под капотом всё ясно то тут их куча и какой за что отвечает непонятно Подозреваю что инфа была на крыжечке, накрывающей блок, однако этой крышки у меня нет.

    Подскажите где найти эту инфу?

  2. Загрузка...


  3. Bormann 71
    Оффлайн

    Bormann 71

    Регистрация:
    2 апр 2009
    Сообщения:
    170
    Баллы:
    110
    Адрес:
    Челябинск
    Ответ: Назначение предохранителей на балене

    То-же самое, нигде не смог нарыть инфы именно по предохранителям в салоне, поиск ничё не дал, озаботился этим после того как помыл двигло на мойке, пропала подсветка кнопки ПТФ, сами ПТФ светят, конечно на безопасность движения не влияет, но дискомфорт, епть, охота чтоб всё Ц-Ц-Ц работало ;)

  4. JokerLensk
    Оффлайн

    JokerLensk

    Регистрация:
    4 янв 2010
    Сообщения:
    167
    Баллы:
    0
    Адрес:
    россия
    Ответ: Назначение предохранителей на балене

    На обратной стороне крышки предохранителей. завтра фото выложу.

  5. ХулиGAN
    Онлайн

    ХулиGAN Гость

    Ответ: Назначение предохранителей на балене

    а в кнопке точно лампочка рабочая? я по мере перегорания меняю на светодиоды

  6. Bormann 71
    Оффлайн

    Bormann 71

    Регистрация:
    2 апр 2009
    Сообщения:
    170
    Баллы:
    110
    Адрес:
    Челябинск
    Ответ: Назначение предохранителей на балене

    Каюсь, всё руки не доходят её вытащить и проверить, но в мозге свербит мысля, что "ЭТО ЖУ-ЖУ НЕСПРОСТА" ;), более склоняюсь в сторону предохранителей, недавно в мануале по Балено смотрел электросхему - так для меня это не иначе как китайская азбука показалась Чешу репу.

  7. ХулиGAN
    Онлайн

    ХулиGAN Гость

    Ответ: Назначение предохранителей на балене

    если остальная подсветка работает, то 99,99% лампа в кнопке.
    у меня на днях в кнопке подогрева стекла сразу обе разом крякнули.

  8. RadioFanat
    Оффлайн

    RadioFanat

    Регистрация:
    3 ноя 2010
    Сообщения:
    114
    Баллы:
    94
    Адрес:
    МО
    Ответ: Назначение предохранителей на балене

    Спасибо большое!

  9. eskimodog
    Оффлайн

    eskimodog Сотович

    Регистрация:
    4 окт 2009
    Сообщения:
    160
    Баллы:
    0
    Адрес:
    Украина
    Ответ: Назначение предохранителей на балене

    Давно хотел узнать: а существуют такого размера диоды, как лампочки в кнопках и чтобы на 12В?Я бы тоже с удовольствием поменял :)

  10. Bormann 71
    Оффлайн

    Bormann 71

    Регистрация:
    2 апр 2009
    Сообщения:
    170
    Баллы:
    110
    Адрес:
    Челябинск
    Ответ: Назначение предохранителей на балене

    Присоединяюсь

  11. ХулиGAN
    Онлайн

    ХулиGAN Гость

    Ответ: Назначение предохранителей на балене

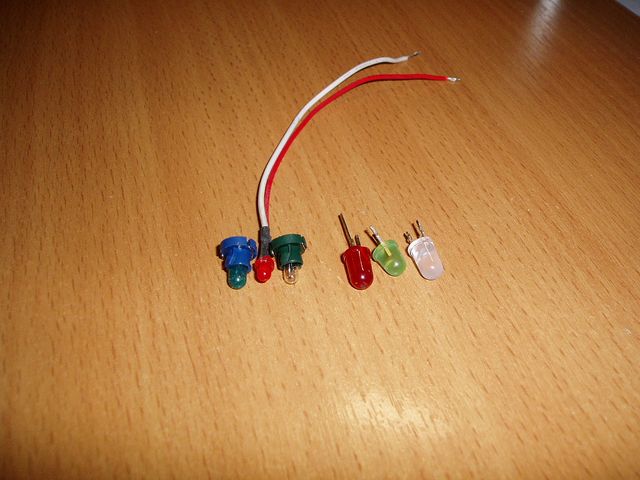

    на 12в не знаю,не искал, я ставлю обычные(с проводом на фото) с подключением через сопротивление 1К , для примера обычного размера


    Вложения:

    • diody.jpg
    2 пользователям это понравилось.
  12. ХулиGAN
    Онлайн

    ХулиGAN Гость

    Ответ: Назначение предохранителей на балене

    забыл написать, у светодиода свечение не как у лампочки во все стороня светит, свет направленый примерно 30-40 градусов вперед, поэтому нужно старатся направить туда куда надо осветить.
    то есть если вставить точно так же как стояла лампочка свет будет очень тусклый, практически невидим.

  13. eskimodog
    Оффлайн

    eskimodog Сотович

    Регистрация:
    4 окт 2009
    Сообщения:
    160
    Баллы:
    0
    Адрес:
    Украина
    Ответ: Назначение предохранителей на балене

    Понятно так и сделаем...

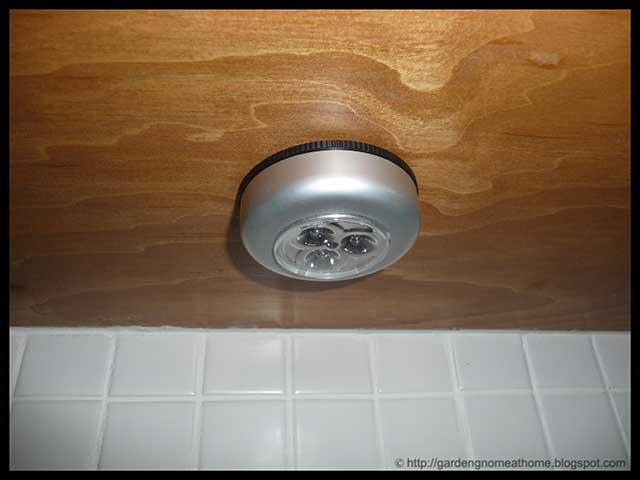

    А я в багажник делаю подсветку из китайского плоского фонарика на двухстороннем скотче ценой в 5 грн (20 ру) Там 4 светодиода по 3В, я их последовательно забабахал (на платке были паральлельно), щас вот разъем паяю и ентот фонарик в багажник на 12 В через концевик.Светит ярко капец :)


    Вложения:

    • Lamp.JPG
  14. eskimodog
    Оффлайн

    eskimodog Сотович

    Регистрация:
    4 окт 2009
    Сообщения:
    160
    Баллы:
    0
    Адрес:
    Украина
    Ответ: Назначение предохранителей на балене

    Это кстати да...У меня была мысля попробовать сделать на основе цоколя обычной лампочки светодиодные для например стопов, поворотов.Токо вот как с направленностью быть, хотя поэксперементировать можно.Кажись такие вещи когда-то в продаже находил, но довольно дорого.

  15. RadioFanat
    Оффлайн

    RadioFanat

    Регистрация:
    3 ноя 2010
    Сообщения:
    114
    Баллы:
    94
    Адрес:
    МО
    Ответ: Назначение предохранителей на балене

    Ждём-с фотки крышки салонных предохранителей)))

  16. amigos
    Оффлайн

    amigos

    Регистрация:
    28 июл 2008
    Сообщения:
    3.093
    Баллы:
    392
    Адрес:
    Дубна Московская область
    Ответ: Назначение предохранителей на балене

    А диоды какие, 3-х вольтовы ??? Где то еще попадалась инфа, что диоды надо подключать через резюк в 1,3-1,5ком или это не столь критично ???

    Также попадалась дилды на 12в, только вот думаю - это они сами по себе такие или уже с резюком.

  17. ХулиGAN
    Онлайн

    ХулиGAN Гость

    Ответ: Назначение предохранителей на балене

    amigos читай внимательно я уже написал что через сопротивление 1Ком.
    вообще они 5 вольтовые все
    если на 12в то просто даешь ему 12 и все, он светится

  18. eskimodog
    Оффлайн

    eskimodog Сотович

    Регистрация:
    4 окт 2009
    Сообщения:
    160
    Баллы:
    0
    Адрес:
    Украина
    Ответ: Назначение предохранителей на балене

    Почему все 5-ти вольтовые?Я те что выпаивал из китайских игрушек в основном 3-х вольтовые :) Китайские игрушки - неиссякаемый источник диодов для радиолюбителя :D А хотя вру - очень просто вычисляется: там где в игрушке стоит 2 батарейки - это 3В (т.к. диоды включены параллельно), а если 3 батарейки - то диоды 5В.Хотя может конечно сопротивление стоять.

  19. RadioFanat
    Оффлайн

    RadioFanat

    Регистрация:
    3 ноя 2010
    Сообщения:
    114
    Баллы:
    94
    Адрес:
    МО
    Ответ: Назначение предохранителей на балене

    И всё же, вопрос топика остаётся открытым !

  20. ХулиGAN
    Онлайн

    ХулиGAN Гость

    Ответ: Назначение предохранителей на балене

    завтра сфотаю,если не забуду, давно б уж сделал кто то же обещал.

    может и 3V запамятовал, всеравно 1Ком хватает

  21. eskimodog
    Оффлайн

    eskimodog Сотович

    Регистрация:
    4 окт 2009
    Сообщения:
    160
    Баллы:
    0
    Адрес:
    Украина
    Ответ: Назначение предохранителей на балене

    Вы уж будьте добры, я тоже когда фары заднего хода перестали работать все предохранители вынимал и прозванивал. Реально работы на 3 мин (токо на коленях стоять влом), но лучше бы знать таки где какой :)

  22. RadioFanat
    Оффлайн

    RadioFanat

    Регистрация:
    3 ноя 2010
    Сообщения:
    114
    Баллы:
    94
    Адрес:
    МО
    Ответ: Назначение предохранителей на балене

    Вся проблема в том, что предохранители все целы а часть оборудования не живет (вентилятор радиатора, подсветка АКПП, штурманский плафон). Похоже что имеется сигналка и центральный замок но не работают. Машинка из коммиссионного магазина а продавец был вообще не в курсе ничего. Поэтому чтобы облегчить прозвонку проводов и требуется знать назначение предохранителей.

    Они еще блин долили "антифриза" в бачок расширения что он замёрз нафиг! А я еще при покупке думал а почему это охлаждайка такая белая! Пришлось снимать, оттаивать, доливать. Слава богу хоть в радиаторе антифриз. Мастера нах!

  23. ХулиGAN
    Онлайн

    ХулиGAN Гость

    Ответ: Назначение предохранителей на балене

    сначала лампы проверь на роботоспособность. на карсона я уже схему дал там все просто

  24. Karlik
    Оффлайн

    Karlik

    Регистрация:
    16 авг 2006
    Сообщения:
    402
    Баллы:
    0
    Адрес:
    Минск
  25. ХулиGAN
    Онлайн

    ХулиGAN Гость

    Ответ: Назначение предохранителей на балене

    Это подкапотные, а просят салонные под торпедой.

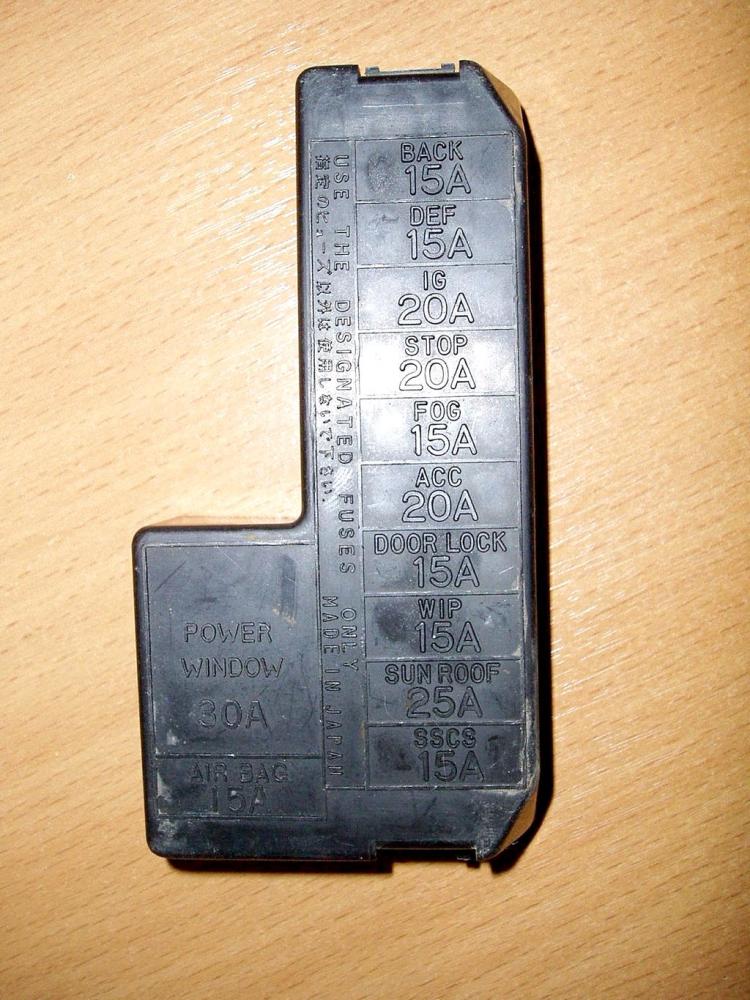

    Как и обещал фото крышки салонных предохранителей


    Вложения:

    • kriska.jpg
    3 пользователям это понравилось.
  26. RadioFanat
    Оффлайн

    RadioFanat

    Регистрация:
    3 ноя 2010
    Сообщения:
    114
    Баллы:
    94
    Адрес:
    МО
    Ответ: Назначение предохранителей на балене

    ХулиGAN огромное человеческое спасибо!

  27. ХулиGAN
    Онлайн

    ХулиGAN Гость

    Ответ: Назначение предохранителей на балене

    Чем смогу помогу.

    1 человеку нравится это.
  28. Bormann 71
    Оффлайн

    Bormann 71

    Регистрация:
    2 апр 2009
    Сообщения:
    170
    Баллы:
    110
    Адрес:
    Челябинск
    Ответ: Назначение предохранителей на балене

    Поболее бы таких Спецов на Форуме Браво! Ай

    1 человеку нравится это.
  29. Juri790
    Оффлайн

    Juri790

    Регистрация:
    7 фев 2009
    Сообщения:
    137
    Баллы:
    110
    Адрес:
    Е-бург
    Ответ: Назначение предохранителей на балене

    Я конечно извиняюсь, но ещё ни разу не встречал ни 5 вольтовых, не 3-х вольтовых светодиодов. Личные эксперименты (в детском возрасте) они все от этих напруг сгорали, одни раньше другие позже. Есть у них такой параметр как падение напряжения на "открытом" (т.е. он проводит через себя ток) диоде, дак вот у всех обычных светодиодов падение напряжения составляет в пределах от 0,7 до 1,5 вольта, все что выше, как говорится "смерти подобно". Здесь в расчет не берутся "гибридные" светодиоды у которых на подложке (рядом с излучающим кристаллом) "сформирован" токоограничительный резистор, который позволяет подавать на такой светодиод большее напряжение. Итого резюме: есть светодиоды всякие, обычные (без встроенного резистора), яркие,сверхяркие, так называемые "высоковольтные" (с разными резисторами) и другие. Счас давно не отслеживал технологии, но "принципы и подходы" не изменились.

  30. ХулиGAN
    Онлайн

    ХулиGAN Гость

    Ответ: Назначение предохранителей на балене

    Главное, чтобы напряжение, от которого (через резистор) питается светодиод, было выше прямого падения напряжения светодиода (прямое падение напряжения указывается в характеристике вместо напряжения питания и у обычных индикаторных светодиодов колеблется в среднем от 1,8 до 3,6 вольт).

    вот сразу что нашлось

  31. Juri790
    Оффлайн

    Juri790

    Регистрация:
    7 фев 2009
    Сообщения:
    137
    Баллы:
    110
    Адрес:
    Е-бург
    Ответ: Назначение предохранителей на балене

    Вот например http://www.promelec.ru/catalog_info/49/95/377/391/ Напряжение указано только для светодиодов со встроенным резистором и мигающих , для остальных указан допустимый ток. Вот в даташите http://www.promelec.ru/pdf/l-1334.pdf на 3 странице (для примера) указано, что при токе 20 ma номинальное прямое (forward) напряжение в среднем 2 вольта, максимальное 2,5. Так что да, когда писал про напругу ошибся (давно не занимался этим, подзабыл уже)
