Реализация дневных ходовых огней (ДХО) на НСГВ

[niral]

Но самое главное это габариты, которые постоянно горят, уже меняю четвёртую лампочку W5W..

Кстати, лампы БС еще заводские, а передние габариты каждый год меняю.

У меня в передних габаритах диоды какие-то стоят, как взял в 14 году авто, так ни где, кроме салона (перешел на диоды) и подсветки номера лампы не менял.



[walet]

Попутно возник следующий вопрос.

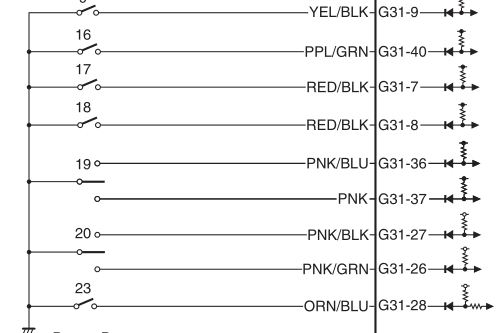

Сигнал с ручника я беру на G31-8 разьема BCM.
Сколько там должно быть вольт при опущенном ручнике?
Разве не 12В? Цешка меряет 2,5 вольт и оно кстати "пульсирует"
Ручник опущен 2,5В, поднят 0В



[калян42]

Сколько там должно быть вольт при опущенном ручнике?
Разве не 12В? Цешка меряет 2,5 вольт и оно кстати "пульсирует"

судя по твоей схеме 12в. , но они там через резистор и диод - цепь слаботочная , поэтому даже цешка может просадить(смотря какая цешка)



[walet]

они там через резистор и диод - цепь слаботочная , поэтому даже цешка может просадить(смотря какая цешка)

Цешка Ц4315, цифровым мультиметром не вижу смысла смотреть, так как по стрелке видно было, что она дергается (включена была на измерение постоянки), а на цифровом бы цифири скакали...
В принципе со стороны компьютера машины это возможно, импульсами
многие цепи опрашиваются.
А может быть есть другой вариант, откуда взять сигнал с ручника, чтобы при поднятом чётко было 12 В?



[калян42]

А может быть есть другой вариант,

по схеме не видно , у этой кнопки одна цель - зажечь на приборке индикатор



[vovan]

откуда взять сигнал с ручника, чтобы при поднятом чётко было 12 В?

Через развязывающий диод на обмотку дополнительного реле, а с реле уже снять сигнал +12В



[калян42]

Через развязывающий диод на обмотку дополнительного реле, а с реле уже снять сигнал +12В

да вроде там развязывать нечего , а вот зашунтировать диодом обмотку реле не помешает



[vovan]

да вроде там развязывать нечего

На всякий случай, чтобы при опущенном ручнике через обмотку допреле +12В на вход ВСМ не шло.



[калян42]

через обмотку допреле +12В на вход ВСМ не шло.

в ВСМ есть диод [DOUBLEPOST=1457883668,1457882883][/DOUBLEPOST]vovan как думаеш г31- 15 для чего



[vovan]

в ВСМ есть диод

Теперь вижу, а то у меня не показан на картинке:

[DOUBLEPOST=1457883992,1457883801][/DOUBLEPOST]

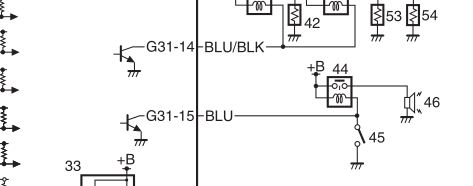

г31- 15 для чего

Вангую, что для подачи голоса штатным сигналом при подключении опциональной штатной сигналки. Форумец Semco ее советовал на заре туманной юности НСГВ



[калян42]

Теперь вижу, а то у меня не показан на картинке:

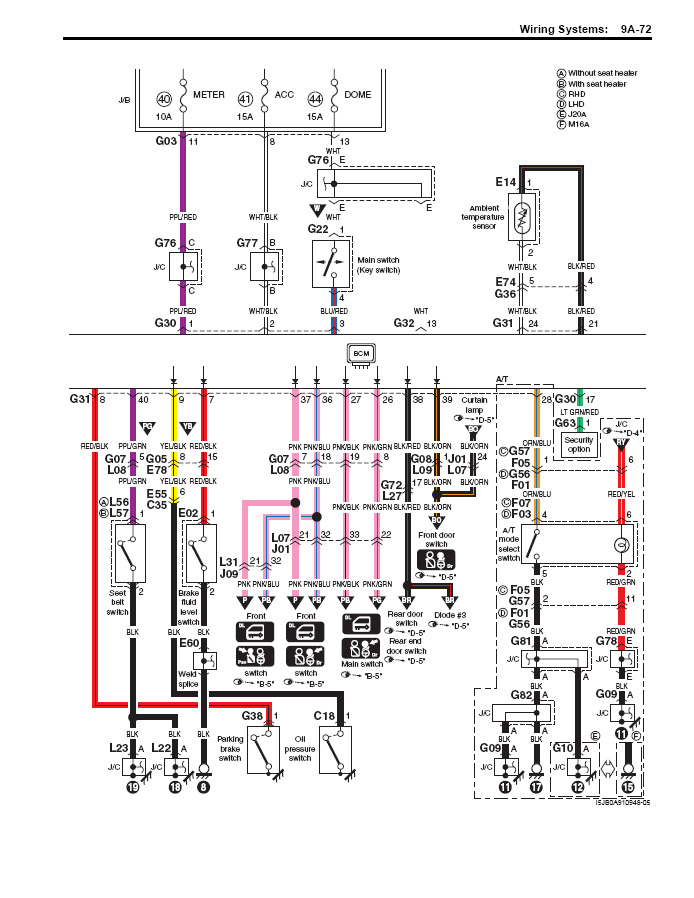

Посмотреть вложение 95248

здесь на 19 стр. 553 п. walet выложил , сохрани себе ПДФку , пригодится[DOUBLEPOST=1457884341,1457884195][/DOUBLEPOST]

Теперь вижу, а то у меня не показан на картинке:
Посмотреть вложение 95248 [DOUBLEPOST=1457883992,1457883801][/DOUBLEPOST]
Вангую, что для подачи голоса штатным сигналом при подключении опциональной штатной сигналки. Форумец Semco ее советовал на заре туманной юности НСГВ

а на центральный замок с этого места пипикать не будет похоже



[walet]

На всякий случай, чтобы при опущенном ручнике через обмотку допреле +12В на вход ВСМ не шло

Доп реле я не использую в своём варианте и нет никакого желания это делать..
Есть мысль подать ч\з резистор 10 кОм +12 на G31-8 BCM, а диод, который защитит BCM от +12В есть в самом BCM.
Тогда думаю, моя проблема с ручником решится. Рассудите. плизз, прав ли я?



[калян42]

Рассудите. плизз, прав ли я?

а чего судить , если 10к хватит то хорошо , в принципе там хоть обмотка реле(прим 200ом) хоть лампочка подсветки(и того меньше) , лишбы было на чом напряжению падать[DOUBLEPOST=1457890372,1457888258][/DOUBLEPOST]

Ручник опущен 2,5В, поднят 0В

эти измерения были с подключенным Б.У. или нет ? может это он просаживает напряжение



[walet]

эти измерения были с подключенным Б.У. или нет ? может это он просаживает напряжение

Б.У. был подключен, но это высокоомный вход Б.У., поэтому просаживать не должно..

Мне нужно поднять это напряжение хотя бы до 4 вольт, тогда по его перепадам Б.У. будет считать входные импульсы и тогда можно будет перепрограммировать Б.У. путём поднятия и опускания энное количество раз ручника.
Сейчас же это очень проблематично сделать, получалось 1 раз из 10 попыток...

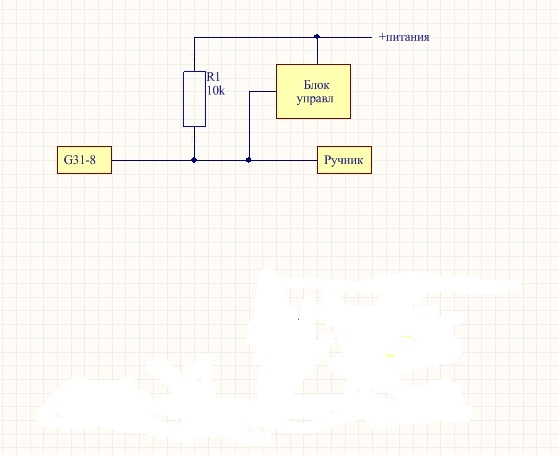

Думаю, что схемка из поста 583 мне поможет.



[калян42]

Думаю, что схемка из поста 583 мне поможет.

должна по идее , возможно резистор подобрать придётся , похоже вход ВСМ тоже слабоват(высокоомный)



[walet]

Запаял резистор 10 кОм, теперь всё стало как надо, на G31-8 при отпущенном ручнике +12В, что и надо было моему Б.У.
Наконец то реализовал то, что хотел! Всем откликнувшимся спасибо за советы!



[калян42]

Наконец то реализовал то, что хотел!

мне от "кочерги" больше устраивает , ручником не полюзуюсь



[Алексей Форева]

прочитал все 20 стр. для меня самый лучший из всех дхо это
осрам лед фог 101 но увы очень дорого :sad:



[калян42]

но увы очень дорого :sad:

есть такое дело . фанарики отдельная тема , принцип срабатывания отдельно , а в общем про ДХО



[Алексей Форева]

есть такое дело . фанарики отдельная тема , принцип срабатывания отдельно , а в общем про ДХО

дхо в осраме присутствует, главное нет колхоза, и все как штатно с завода.



[MarkKA]

дхо в осраме присутствует, главное нет колхоза, и все как штатно с завода.

Да... Тоже вот задумался об Осрамах этих...
Сейчас стоят светодиодные кольца вокруг родных ПТФ. Сначала вроде неплохо было. Потом стали потихоньку выгорать светодиоды. Все более щербатыми выглядили. В последнее время стыдно включать Езжу пока с включенными фарами и думаю об Осрам У нас за 16 с чем-то тр продают



[калян42]

дхо в осраме присутствует, главное нет колхоза, и все как штатно с завода.

насчёт - как туманки :umnik2: сомнительно. имхоardon:[DOUBLEPOST=1458043269,1458043112][/DOUBLEPOST]

У нас за 16 с чем-то тр продают

нееее , лучше через контроллер туманки задействоаоть и по.... на лампочки



[serg365]

Да... Тоже вот задумался об Осрамах этих...
Сейчас стоят светодиодные кольца вокруг родных ПТФ. Сначала вроде неплохо было. Потом стали потихоньку выгорать светодиоды. Все более щербатыми выглядили. В последнее время стыдно включать Езжу пока с включенными фарами и думаю об Осрам У нас за 16 с чем-то тр продают

Я еще за 9тыр успел в Руси купить на Ярославке.[DOUBLEPOST=1458044995,1458044927][/DOUBLEPOST]

насчёт - как туманки :umnik2: сомнительно. имхоardon:[DOUBLEPOST=1458043269,1458043112][/DOUBLEPOST]
нееее , лучше через контроллер туманки задействоаоть и по.... на лампочки

Там уже есть контроллер. И туманки и ДХО и поворотный свет. Мне понравились.



[vovan]

Наконец то реализовал то, что хотел!

Схема БУ секретная?



[калян42]

Схема БУ секретная?

сам спаяй , какую хочеш , програмируемая там вроде через чур



[walet]

Схема БУ секретная?

Я её заказывал под свои "хотелки" типа спец заказа, поэтому для меня она тоже "черный ящик"

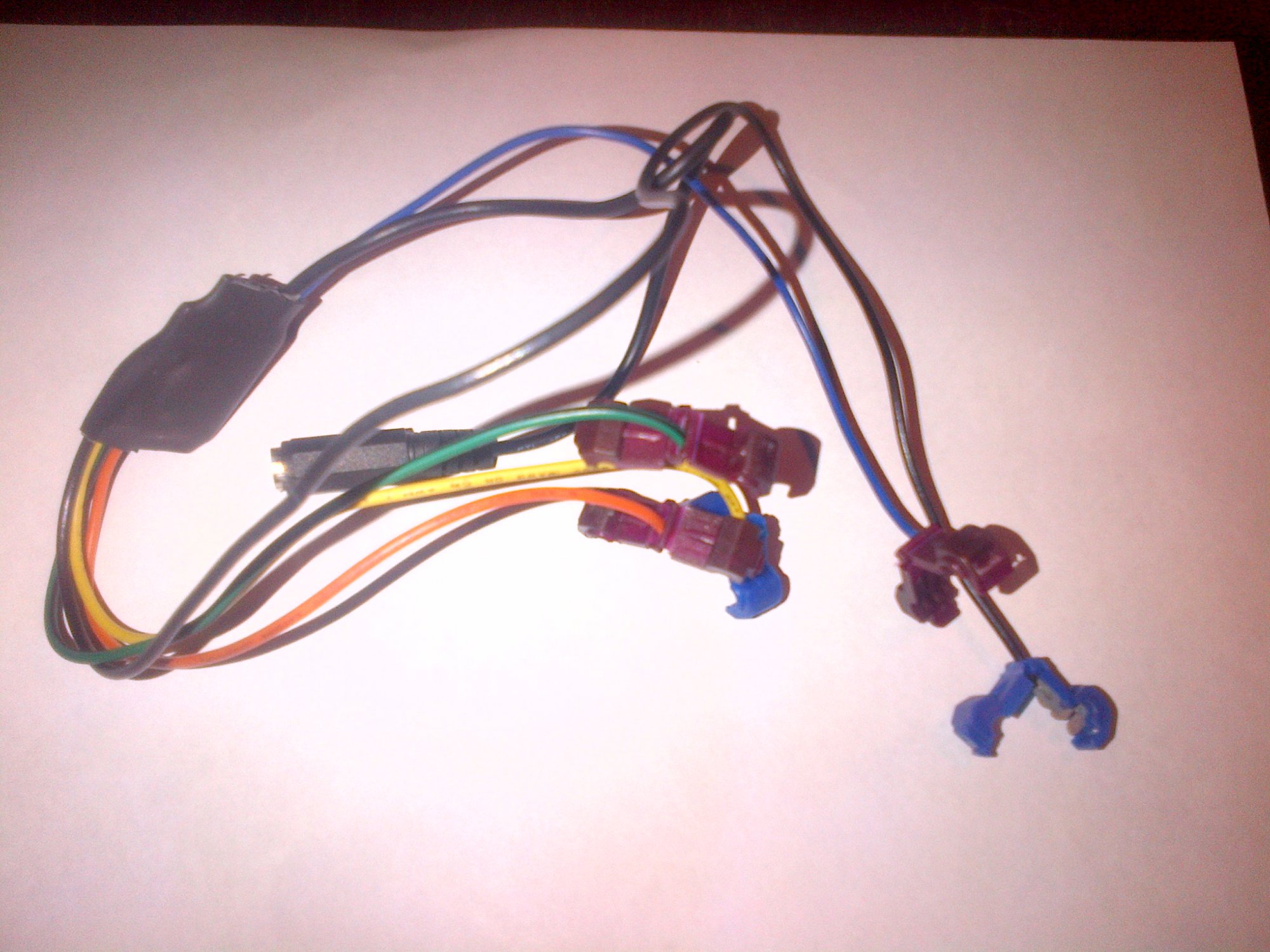

Сам "паук" выглядит так. Цепляется всё в одном месте к BCM.
Реализованы следующие функции:
 Включение ближнего света фар при заведенном двигателе.
 Включение и выключение габаритных огней в зависимости от освещенности.
 Блокировка работы при заводке двигателя с поднятым ручником, до момента его отпускания.
 Программируемая функция отключения блока, без демонтажа.
 Программируемый уровень включения габаритных огней[DOUBLEPOST=1458303073,1458053374][/DOUBLEPOST]Последний штрих к своей реализации ДХО...
Хотелось бы сделать индикацию включения БС, габариты есть на приборке и всё замечательно, сразу видно, когда включились, когда выключились, а БС не выводится на приборку.
Есть мысль использовать заглушку рядом с клавишей включения ПТФ, но так, чтобы не просто просверлить дырку и вставить светодиод, а типа сделать также, как работает индикация включения ПТФ...
Как это реализовать?
Вместо заглушки поставить такую же индикацию как на ПТФ, или есть более бюджетный вариант?



[vovan]

Последний штрих к своей реализации ДХО...
Хотелось бы сделать индикацию включения БС,

Еще чуть-чуть и придем к "скандинавскому свету", отключаемому при поднятии ручника )))



[калян42]

Хотелось бы сделать индикацию включения БС

или если уж сильно хочется , то задействовать какой нибудь не используемый символ на приборке



[walet]

Еще чуть-чуть и придем к "скандинавскому свету", отключаемому при поднятии ручника )))

А как же постоянно горящие габариты и яркость подсветки?[DOUBLEPOST=1458311557,1458310415][/DOUBLEPOST]

задействовать какой нибудь не используемый символ на приборке

В приборку лезть не хотелось бы....



[vovan]

А как же постоянно горящие габариты и яркость подсветки?

Забить. Зато без задних габаритов не останешься в темное время суток.
ЗЫ: Перегоревшие передние можно перед техосмотром заменить.
