Размеры шруса для Suzuki alto IV F10D

Тема в разделе "Alto, Reno, Cappuccino, Lapin, Cervo, Forenza", создана пользователем casper800, 12 апр 2011.

  1. casper800
    Оффлайн

    casper800

    Регистрация:
    1 ноя 2008
    Сообщения:
    55
    Баллы:
    0
    Адрес:
    ЛУГА

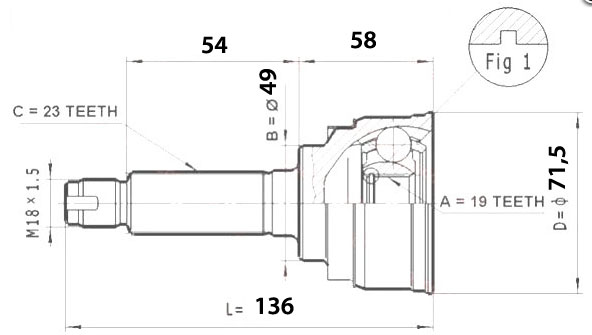

    Представляю вашему вниманию размеры шруса может кому понадобятся


    Вложения:

    • шрус.jpg
  2. Загрузка...


  3. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    У меня размеры те же, но общая длина 147. Сами понимаете, длина имеет важное значение. Если вал в сборе будет короче на 1 см, то при крутом повороте....
    Так что будьте внимательны!

    Добавлено через 9 минут
    Место расположение выемки под стопорное кольцо и количество шлицов тоже может быть разным!
    На моей машине 2001 г выемка в начале шлицов (внутри шруса со стороны вала), шлицов - 19,
    на машине-доноре 2002 г - стопорное кольцо встает за шлицами, шлицов - 20.
    У знакомого 2000 г - за шлицами, шлицов - 19.
    Я заказывала по экзисту, показывало, что мой аналог и влетела, не подошел по стопорному кольцу! обратно не взяли, пришлось другой заказывать. Так что, если кому надо, у меня есть на 20 шлицов, выемка в начале шлицов. 1700 руб. в упаковке с чеком.

  4. rashid
    Онлайн

    rashid Гость

    Ответ: Размеры шруса для Suzuki alto IV F10D

    Продаю Alto на запчасти в Казани. Есть большой опыт в ремонте машинки., подборе комплектующих.
    89033438828 Денис.

  5. deebun
    Оффлайн

    deebun

    Регистрация:
    11 окт 2011
    Сообщения:
    0
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Доброго времени суток. Скажите, пожалуйста, этот шрус отдельно от вала вообще реально найти? В соседней теме читала про аукцион samurayushka, но там продаются детали для японских машин, а у меня индийская (maruti alto). С другой стороны, платить 19к на экзисте как-то не хочется. Есть ли смысл приобретать японский аналог?

  6. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    для Вашей машинки шрус Nipparts N2828122, вот только в продаже нигде нет... В Польше - продается за 71 евро. Может кого из знакомых найдете, кто привезет, или ищете тех, кто привозит запчасти в россию из Польши

  7. deebun
    Оффлайн

    deebun

    Регистрация:
    11 окт 2011
    Сообщения:
    0
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Если кому-то интересно: у Suzuki Alto IV (GL) 2003 г.в. шлицов со стороны вала 19 (полностью аналогично приведенному чертежу).

  8. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    А где в Вашем шрусе выемка под стопорное кольцо?
    Вы длину шруса не замеряли? Есть с 19 шлицами, но общая длина разная
    Посмотрите в этой ветке сообщение № 1. Там как раз для Вашей машинки. Но там другая длина и выемка под стопорное кольцо в конце шлицов.

  9. deebun
    Оффлайн

    deebun

    Регистрация:
    11 окт 2011
    Сообщения:
    0
    Баллы:
    0
    Адрес:
    Москва
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Вот такой шрус, как на чертеже в первом сообщении, мне и нужен... =( Длина отличается от Вашего на 11 мм целых, и, да, выемка не там :(

  10. Sybelius
    Онлайн

    Sybelius Гость

    Ответ: Размеры шруса для Suzuki alto IV F10D

    наш шрус для Alto 2003 это 100%.
    Interparts OJ-0733 я его находил только в украинских интернет магазинах в Киеве. кто-нить ездит в Киев? купите мне 2 шруса пож-та.

  11. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Это схема указанного шруса. Обратите внимание, что он для машин БЕЗ ABS и выемка для стопорного кольца в начале шлицов со стороны вала.
    И ещё посмотрите схему в сообщении #1. Шрус для той же машины, но выемка под стопорное кольцо В КОНЦЕ шлицов!
    Поэтому, лучше сначала разберите вал, посмотрите, где у Вашего шруса выемка.

    Кому надо, могу прислать таблицу шрусов, которые устанавливались на SH-410 (EF)


    Вложения:

    • Шрус OJ-0733.jpeg
  12. Боевой
    Оффлайн

    Боевой

    Регистрация:
    27 сен 2010
    Сообщения:
    48
    Баллы:
    0
    Адрес:
    СПб
    Ответ: Размеры шруса для Suzuki alto IV F10D


    реально я запутался, кто скинет точный артикул внешнего шруса отдельно для RF-410. Вроде как это OJ-0733, но я уже сомневаюсь. Нашел вот такой pdf-файл, может быть интересным - http://www.planetara-planetare.ro/catalog/Suzuki.pdf У меня тачка без ABS, но тут стопорными кольцами какими-то оперирует, неужели никто не менял внешний?

  13. Боевой
    Оффлайн

    Боевой

    Регистрация:
    27 сен 2010
    Сообщения:
    48
    Баллы:
    0
    Адрес:
    СПб
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Светлана, а разве твоя миниатюра не повторяет вторую картинку из первого сообщения этого топика, там две картинки, так вот на второй вроде точь в точь

    Добавлено через 4 минуты
    http://forums.drom.ru/nissan-sunny-pulsar-bluebird-sylphy-ad-wingroad/t1150902578-p298.html - во какая еще информация есть оказывается по совместимости

  14. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Офигеть, я вторую картинку и не видела :) Точно такая схема, как у меня
    да, шрусы в сообщении #1 на первый взгляд одинаковые. Но! выемка в разных местах! я на этом и прогорела, теперь шрус вот один в упаковке валяется...

    Еще один момент, про который я забыла! Это хвостик шруса, который вставляется в тормозной диск. Обратите внимание ОН РАЗНЫЙ! А значит, разное закрепление с внешней стороны диска (гайка, шпилька). Кстати, хвостик может быть разной длины. Я как-то раз нашла себе шрус, вроде всё подходит, да вот хвостик на 1 см короче! а значит, не будет нормально прикреплен...


    ДА УЖ... ВЫБОР ШРУСА НЕ ДЛЯ СЛАБОНЕРВНЫХ!

  15. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    указанный там шрус 515203 NK - для моей машины! EF, двигатель G10B и для Suzuki Swift

    шрус 805 CDX подходит для:
    Марка Модель Модификация Дата выпуска Информация
    SUZUKI ALTO III (EF) 1.0 58 л.с. Наклонная задняя часть 01/2000 — наст. время со стороны колеса
    SUZUKI ALTO III (EF) 1.0 53 л.с. Наклонная задняя часть 09/1994 — 06/2002 со стороны колеса
    SUZUKI ALTO IV (FF) 1.1 63 л.с. Наклонная задняя часть 06/2002 — наст. время со стороны колеса
    SUZUKI SWIFT II (AH, AJ) 1.3 (SF413, AH35, MA) 68 л.с. седан 03/1989 — 05/2001 со стороны колеса, 01/1996-, Венгрия
    SUZUKI SWIFT II Наклонная задняя часть (EA, MA) 1.3 (SF413, AB35) 68 л.с. Наклонная задняя часть 03/1989 — 05/2001 со стороны колеса, 01/1996-, Венгрия
    SUZUKI SWIFT II Наклонная задняя часть (EA, MA) 1.3 GTi (SF413, AA34) 101 л.с. Наклонная задняя часть 03/1989 — 05/2001 со стороны колеса, 01/1996-, Венгрия
    SUZUKI SWIFT кабрио (SF413) 1.3 (SF413, AK35) 68 л.с. кабрио 09/1991 — 10/1996 со стороны колеса, 01/1996-, Венгрия

    Но эти шрусы имеют данные:
    Диаметр шарнира, мм 72
    Механически обработанный с нарезкой / выемкой во внутренней части
    Внешнее зубчатое соединение со стороны колеса 23
    Внутреннее зубчатое соединение со стороны колеса 20 ;), т.е. 20 шлицов со стороны колеса. А на схемах в сообщении #1 - их 19
    Диаметр прокладки, мм 49

  16. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    вот посмотрите сколько разных шрусов ставилось на EF, SH-410
    http://exist.ru/cat/cat/parts.aspx?i=B6C0000D&id=4B500049

    Обратите внимание, что на автомат-коробку шрусы были только с 20 шлицами со стороны колеса!

  17. Боевой
    Оффлайн

    Боевой

    Регистрация:
    27 сен 2010
    Сообщения:
    48
    Баллы:
    0
    Адрес:
    СПб
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Насколько я понял, зубьев дб 19 по артикулу OJ-0733 , а для твоей машины 20 вроде

  18. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    для моего родного вала - 19 шлицов, я поставила вал от машинки-донора 2002 г/в на 20 шлицов, к нему больше шрусов продается

  19. Боевой
    Оффлайн

    Боевой

    Регистрация:
    27 сен 2010
    Сообщения:
    48
    Баллы:
    0
    Адрес:
    СПб
    Ответ: Размеры шруса для Suzuki alto IV F10D

    В общем осталось найти где купить OJ-0733 ? Вроде в Москве нашел пару контор, в СПб пока не вижу

  20. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    у Вас машина без ABS? уверены, что выемка под стопорное кольцо в начале шлицов со стороны колеса?

  21. Боевой
    Оффлайн

    Боевой

    Регистрация:
    27 сен 2010
    Сообщения:
    48
    Баллы:
    0
    Адрес:
    СПб
    Ответ: Размеры шруса для Suzuki alto IV F10D

    без ABS и ни в чем больше я не уверен, кроме того, что деталь по данным сузуки OJ-0733, неужели есть одна деталь с разным стопорным кольцом? Снять заранее не получится, ибо чинюсь у ОД, там знаете как все не дешево

  22. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    а не у ОД нельзя? А Вы уверены, что ОД захочет менять шрус, если производителем предусмотрена замена только вала в сборе?

    перечитайте моё сообщение #13.

    На моем родном валу стопорное кольцо устанавливается в самом конце шлицов, т.е. в шрусе оно растапыривается в выемке в в начале шлицов. У знакомого 2000 г/в тоже 19 шлицов, но выемка в конце шлицов в шрусе!
    Производитель специально так делал, чтобы мы не меняли шрусы, а брали только вал.
    Я за замену шруса платила 600 руб. Мне кажется лучше столько заплатить и точно знать данные Вашего шруса, чем как я купить шрус за 1800 и теперь любоваться на него ненужного!

    посмотрите внимательно схемы в сообщении #1. Выемка на первой схеме обозначена Fig 1. Бывает ещё Fig2 (за шлицами) и Fig 3 (в начале шлицов). Можете покопаться в каталоге Asva
    http://expressorder.ru/asva/?g=591&gc=1&m=SUZUKI+ALTO
    здесь шрусы для Suzuki Alto

    Вот только боюсь, после этого Вам ещё хуже станет Рыдаю!

    Мой совет один: распечатайте любую схему, идите к мастеру, пусть снимет шрус и сделает ВСЕ замеры. Только тогда Вы сможете подобрать (при Вашем желании могу помочь) правильный шрус.

  23. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

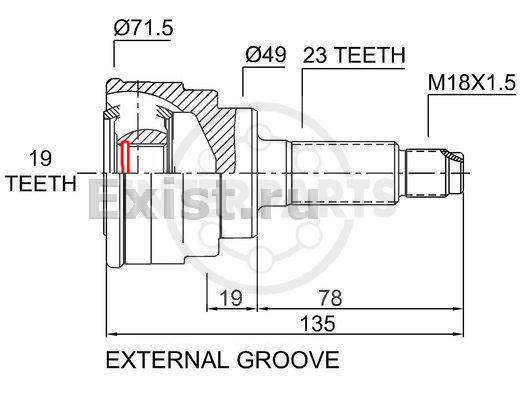

    Я ещё раз прикладываю схему шруса OJ-0733.
    Выемку на схеме обвела красным цветом


    Вложения:

    • Шрус OJ-0733.jpeg
  24. Боевой
    Оффлайн

    Боевой

    Регистрация:
    27 сен 2010
    Сообщения:
    48
    Баллы:
    0
    Адрес:
    СПб
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Спасибо, ушел медитировать)

  25. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    С удивлением обнаружила, что картинок целых 2 штуки!
    И шрусы на них - разные!
    Разные по местоположению выемки под стопорное кольцо и разные по креплению шруса в колесе.
    Внимательно почитайте всю ветку!

    Не пытайтесь самостоятельно только по описанию сайтов подобрать себе шрус!

    Идите к мастеру, путь снимет шрус, сделает ВСЕ замеры:
    длина каждого участка, диаметр прокладки (круг, которым шрус прижимается к колесу), количество шлицов со стороны колеса, вид крепления шруса в колесе (гайка, шпилька), местонахождение выемки под стопорное кольцо (в начале шлицов, в конце) или его отсутствие (стопорное кольцо растапыривается за шлицами)


    Только имея все эти данные у Вас есть шанс подобрать подходящий Вам шрус!

    Я же нашла! :)

  26. Боевой
    Оффлайн

    Боевой

    Регистрация:
    27 сен 2010
    Сообщения:
    48
    Баллы:
    0
    Адрес:
    СПб
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Позвонил своему мастеру, сказал он мне, что в моем случае если шрус вытащить, для замера размеров, то обратно его уже возможно не вставить уже будет, ибо хрущу я уже месяца 3-4, и что там от шариков осталось - не понятно. Он попробует узнать стоимость шруса в сборе по закупке, отпишусь потом.

  27. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Ждём с нетерпением!
    Потом напишите вин и какой шрус со всеми данными, будем базу создавать. У кого близкий вин - будем рекомендовать этот шрус!

  28. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    У кого Alto японочка, могу предоставить каталог: какие ставились шрусы на какие кузова, в какой период выпуска машины и вид коробки передач, двигатели там в основном K6A и F6A

  29. AltoNIK
    Оффлайн

    AltoNIK

    Регистрация:
    6 апр 2008
    Сообщения:
    44
    Баллы:
    21
    Адрес:
    Карелия
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Привет коллегам! Как я понял из темы - шрус дело индивидуальное. А как дела с пыльниками для них? Замеряю на своей диаметры - 20х91 смотрю на exist.ru предлагают 18х55. Где правда? Rf410 f10d

  30. SvetaLana
    Оффлайн

    SvetaLana

    Регистрация:
    8 авг 2009
    Сообщения:
    459
    Баллы:
    166
    Адрес:
    Тверь
    Ответ: Размеры шруса для Suzuki alto IV F10D

    91 - это у Вас что? и скорее всего Вы замеряли наружный диаметр, а производитель даёт внутренний.

    На машину RF410 даются пыльники с размером:
    внутренний диаметр с одной стороны 18,
    с другой стороны - 66,
    длина 83 мм.

    Jakoparts J2860501 здесь отмечено, что для машины с ABS и только для FF (RF410)
    Quinton Hazell QJB326 здесь те же размеры, но отмечено, что для EF (SH410), хотя на моей машине другие размеры 19х70х80
    Triscan 8540 69802 здесь то же самое, что в предыдущем

    Самое интерересное, что на схеме для моей машины (EF) пыльники имеют один каталоговый номер, а для RF410 (FF) - разные. Хотя все пыльники, что предлагаются, пишут "для установки слева/справа"

    Вообщем, я бы посоветовала Jakoparts J2860501, тем более, что стоит всего 166 руб.

  31. AltoNIK
    Оффлайн

    AltoNIK

    Регистрация:
    6 апр 2008
    Сообщения:
    44
    Баллы:
    21
    Адрес:
    Карелия
    Ответ: Размеры шруса для Suzuki alto IV F10D

    Доброее время суток! Сегодня подняли машину и аккуратно измерили диаметры посадочных мест для пыльника- 20 и 69 мм. Купил пыльник xma-23864 написано для Opel Astra, Vectra, Kadett.все установилось на свои места без проблем. К сведнию в тему. Заодно изучил и сфотографировал шрус - стопор внутри и на звездочке 19 зубьев модель rf-410. Если у кого лишний - предлагайте. Для этой машинки такие вещи нужно держать в запасе. SvetLana, спасибо за ответ!
