Дорабатываем катафоты заднего бампера

Тема в разделе "NSGV / Тюнинг и модернизация", создана пользователем dankvart, 20 май 2011.

  1. dankvart
    Оффлайн

    dankvart

    Регистрация:
    15 фев 2010
    Сообщения:
    144
    Баллы:
    0
    Адрес:
    Иркутск
    Здравствуйте!
    В общем, на этой теме я полагаю привести к логическому завершению предыдущие две:
    1. http://suzuki-club.ru/forum/showthread.php?t=52501 – про реализацию ходовых огней на Витарке
    2. http://suzuki-club.ru/forum/showthread.php?t=54526 – и про приведение заднего левого фонаря к нормальному виду

    А точнее, представить на суд уважаемой публики решение по превращению «пассивных» катафот в «активные». В катафоты были закинуты задний ПТФ, проводка которого осталась свободной с прошлой переделки, и дополнительные стоп-сигналы.

    Собственно, буду краток. Как водится, доработки проводили в гараже у моего товарища Игоря HugoBes’a, коему выражаю традиционный респект и благодарность.

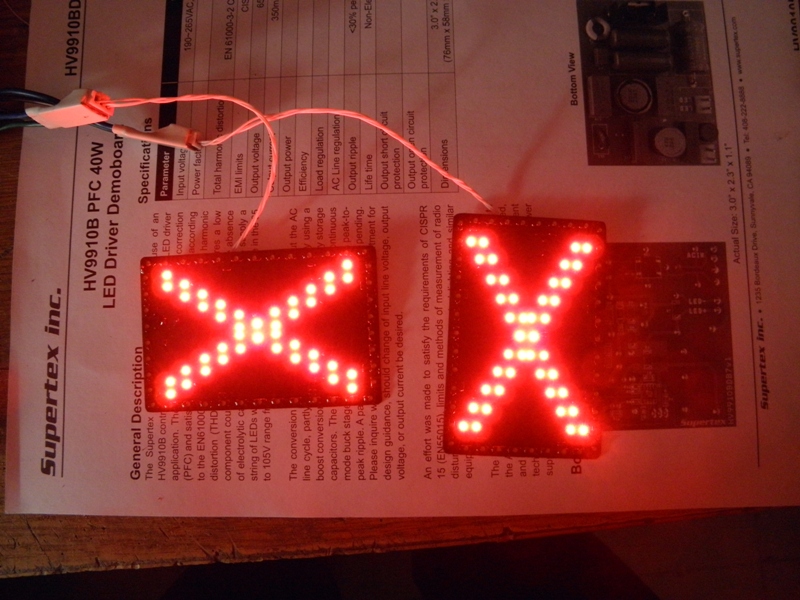

    Были разработаны специальные модули на платах, подогнанные по размеру катафот. Светодиоды, резисторы и стабилизаторы тока находятся в схемах, диоды подпаивались отдельно, чисто для страховки. На одном из фото, где показан катафот после склеивания, виден диод, лежащий возле отвертки.

    Процесс демонтажа левого отражателя описан в теме про задний левый фонарь, правый снимается несколько сложнее, для этого приходится частично скидывать бампер, что, впрочем, интуитивно понятно.

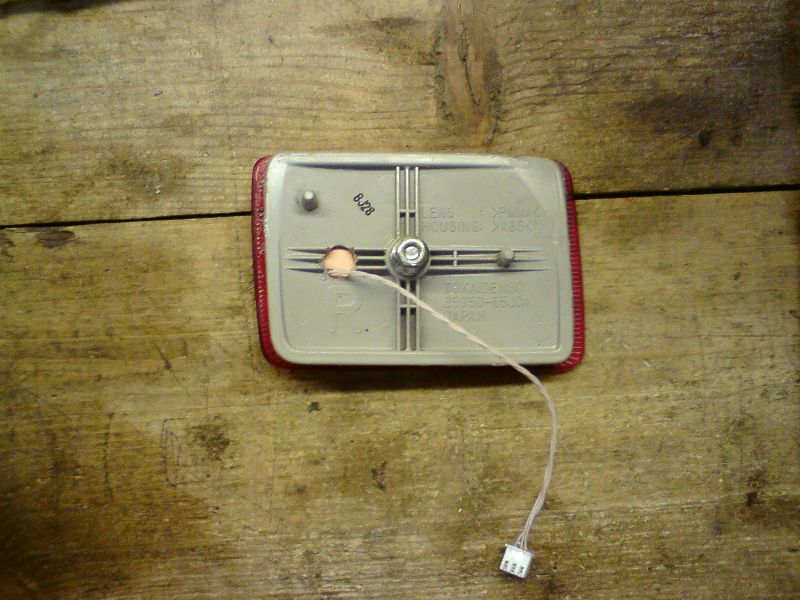

    Снимаем катафоты и безжалостно пилим их дремелем. Прикидываем размещение модулей на основании катафот, сверлим дополнительное отверстие для вывода проводов модулей, после чего аккуратно все садим на герметик. В связи с тем, что основание катафот покатое, а модули ровные, да, вдобавок, имеющие собственные 3 мм толщины, общее сечение «новых» катафот увеличивается на 4 мм. Особых сложностей при монтаже это не создаст, как-то особо выпирать или диссонировать также не будет.

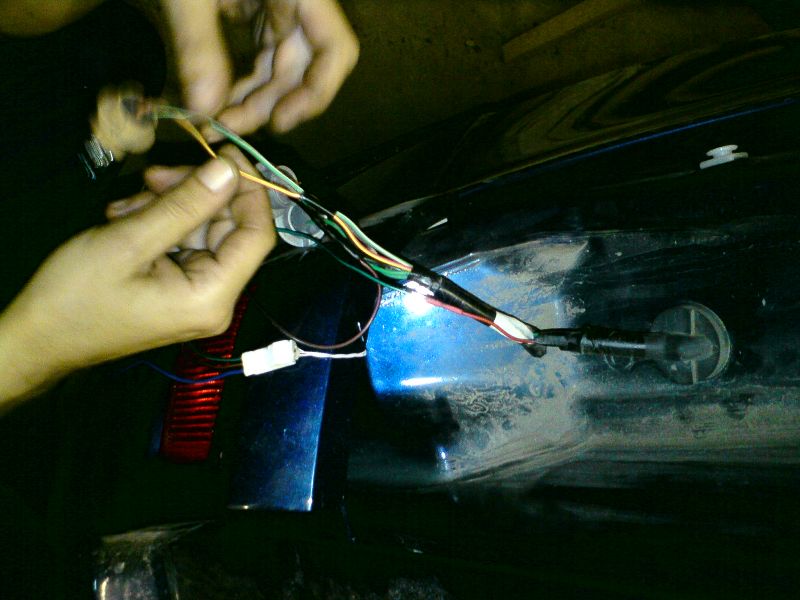

    Прокидываем провод от заднего ПТФ в район правого борта (в разъеме правого фонаря не ищите – его там нет), после чего начинаем подключение. Внешний контур решено сделать задним птф, а крест – добавочным стопом. Будет желание – переброшу. Далее собираем всю конструкцию. Тут-то и вышла основная засада. Все проверив и уже собрав, выяснилось о потере стоп-сигнала правого катафота, хотя до сборки все работало. Поиски неисправности привели к причине, банальной до одури. Я попросту оторвал один из проводов от микросхемы. Досадно вышло. Пришлось извлекать схему, припаивать провод, снова заклеивать катафот и только потом все устанавливать.

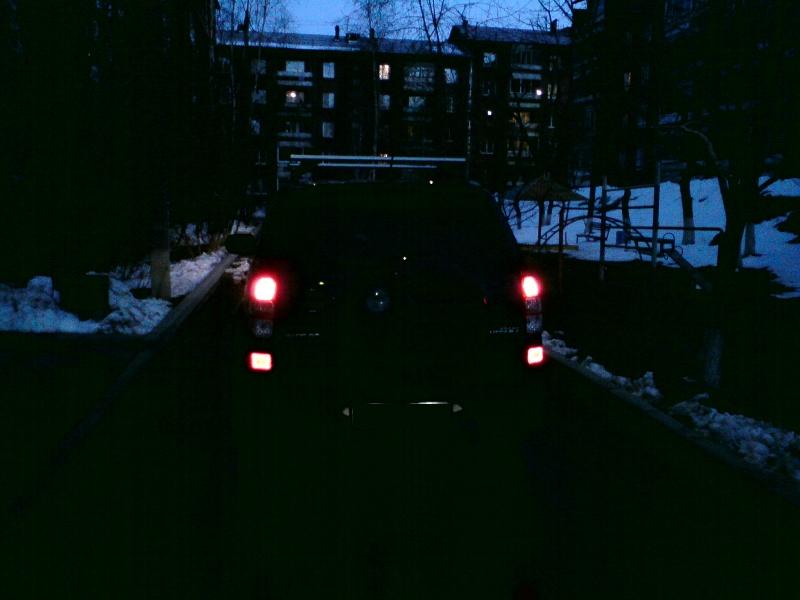

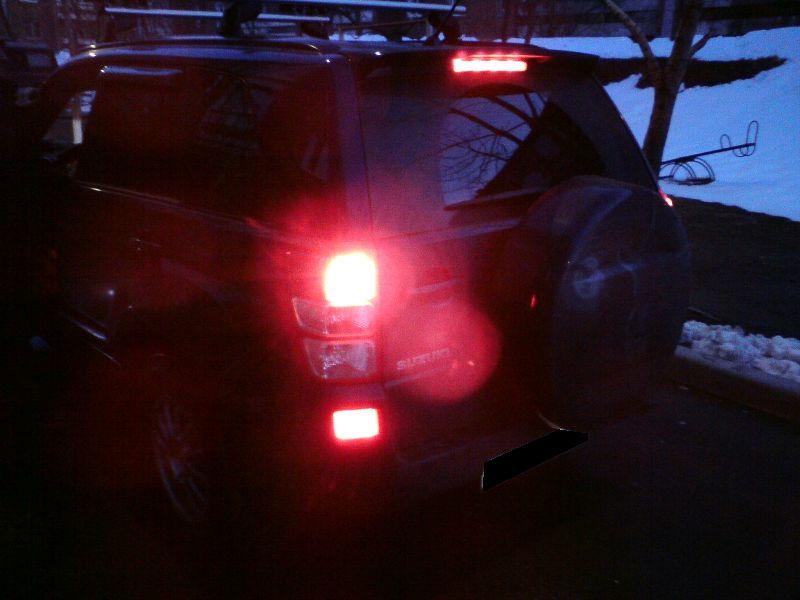

    Результат на фото. Правда, стоит отметить, что эти самые фото совсем не передают яркости свечения, ведь они сделаны с помощью телефона, где светосила объектива почти отсутствует, да и матрица плохонькая. Скажу также, что «пассивное» свечение катафот никуда не делось, присутствует в полной мере.

    С уважением,
    dankvart
    p/s/ еще приколхозил двухцветную подсветку ног пассажиров и бардачка, но, учитывая обилие подобных подробно описанных решений, не стал создавать отчет.


    Вложения:

    • 01_ПТФ.jpg
    • 02_ПТФ+Тормоз.jpg
    • 03_Тормоз.jpg
    • 1.JPG
    • 2.JPG
    • 3.JPG
    • 4.JPG
    • 5.JPG
    • 6.JPG
    • 7.JPG
    • 8.JPG
    • 9.JPG
    • 10.JPG
    • 11.JPG
    • 12.JPG
    • 13.JPG
    Rossomaha и rereif нравится это.
  2. Oleg SPb
    Оффлайн

    Oleg SPb

    Регистрация:
    18 июл 2006
    Сообщения:
    598
    Баллы:
    291
    Адрес:
    S.Peterburg
    Ответ: Дорабатываем катафоты заднего бампера

    Красиво конечно. Но теперь, я так понимаю, при выключенном зажигании, машина никак не будет откликаться на фары другого автомобиля. )))

  3. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.283
    Баллы:
    363
    Адрес:
    Воронеж
    Ответ: Дорабатываем катафоты заднего бампера

    Да вроде нет:

  4. HugoBes
    Оффлайн

    HugoBes

    Регистрация:
    26 мар 2011
    Сообщения:
    27
    Баллы:
    0
    Адрес:
    Иркутск
    Ответ: Дорабатываем катафоты заднего бампера

    В честь чего так решил?
    Неужели не видно что функции катафот остались в полной мере))
    Или такие вещи не подвластны вашему разуму?
    Кстати Данкварт зря ты так про свою подсветку пренебрежительно, скажем так что и этот продукт уникален у тебя:)

  5. Oleg SPb
    Оффлайн

    Oleg SPb

    Регистрация:
    18 июл 2006
    Сообщения:
    598
    Баллы:
    291
    Адрес:
    S.Peterburg
    Ответ: Дорабатываем катафоты заднего бампера

    А разве, свет отражают не те белые пластины, что на фото 5 и 6?

  6. HugoBes
    Оффлайн

    HugoBes

    Регистрация:
    26 мар 2011
    Сообщения:
    27
    Баллы:
    0
    Адрес:
    Иркутск
    Ответ: Дорабатываем катафоты заднего бампера

    Трындец,сколько смотрю чем дороже машина тем менее грамотный водитель.
    За очень редким исключением

  7. dankvart
    Оффлайн

    dankvart

    Регистрация:
    15 фев 2010
    Сообщения:
    144
    Баллы:
    0
    Адрес:
    Иркутск
    Ответ: Дорабатываем катафоты заднего бампера

    Олег, если ты внимательно посмотришь на фото с именем 3.jpg, то увидишь, что внутри катафотины есть насечка. В основном, именно она формирует пассивное отражение света. Белая подложка лишь помогает ей в этом. На самом деле подложка может быть любой, лишь бы глянец был немного. Платы покрыты специальной нитрокраской, отражающей еще даже лучше стандартной подложки.
    Насечку мы не трогали, а подложку улучшили.
    Так что, при выключенном зажигании катафоты по-прежнему функционируют как катафоты, то есть, как и должны. Мы же не враги себе и своим авто.
    Кстати, наименование твоего города на английском пишется слегка по-другому.

    1 человеку нравится это.
  8. Oleg SPb
    Оффлайн

    Oleg SPb

    Регистрация:
    18 июл 2006
    Сообщения:
    598
    Баллы:
    291
    Адрес:
    S.Peterburg
    Ответ: Дорабатываем катафоты заднего бампера

    Что понесло то так? Обидел чем?

  9. dankvart
    Оффлайн

    dankvart

    Регистрация:
    15 фев 2010
    Сообщения:
    144
    Баллы:
    0
    Адрес:
    Иркутск
    Ответ: Дорабатываем катафоты заднего бампера

    Игорь, да ладно, не кипятись. Человек просто недопонял:)

  10. Oleg SPb
    Оффлайн

    Oleg SPb

    Регистрация:
    18 июл 2006
    Сообщения:
    598
    Баллы:
    291
    Адрес:
    S.Peterburg
    Ответ: Дорабатываем катафоты заднего бампера

    Вот было бы это предложение в первоначальном сообщении, так и сомнений не возникло. ;)

  11. dankvart
    Оффлайн

    dankvart

    Регистрация:
    15 фев 2010
    Сообщения:
    144
    Баллы:
    0
    Адрес:
    Иркутск
    Ответ: Дорабатываем катафоты заднего бампера

    Мне-то просто казалось это неким само собой разумеющимся явлением, признаться.

  12. Overawe1979
    Оффлайн

    Overawe1979

    Регистрация:
    18 ноя 2010
    Сообщения:
    882
    Баллы:
    0
    Ответ: Дорабатываем катафоты заднего бампера

    Уважуха и респект.Я так на Атензе делал,ток светодиодную ленту.Жмёж тормоз горит...

  13. Ozzy_rus
    Оффлайн

    Ozzy_rus

    Регистрация:
    24 апр 2006
    Сообщения:
    633
    Баллы:
    251
    Адрес:
    Тверь
    Ответ: Дорабатываем катафоты заднего бампера

    Не подскажешь, какие диоды применил и драйверы?

  14. Смерч
    Оффлайн

    Смерч

    Регистрация:
    8 авг 2010
    Сообщения:
    58
    Баллы:
    48
    Адрес:
    Москва
    Ответ: Дорабатываем катафоты заднего бампера

    Отлично получилось Браво! Ай

  15. draugr
    Оффлайн

    draugr Премиум-аккаунт

    Регистрация:
    16 янв 2008
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Московская обл.
    А какой каталожный номер катафота на NSGV FL (c 2012)?
    Хочется доработать, но надо "поиграться" сначала.
    Все доступные мне каталоги выдают 35950-65J01,
    но это не он.

  16. draugr
    Оффлайн

    draugr Премиум-аккаунт

    Регистрация:
    16 янв 2008
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Московская обл.
    Спасибо, похож.
    Заказал, проверим.
    Да действительно -
    p/n катафота заднего Grand Vitara 2012 FL 35970-07F01

  17. TRUDOGOLIK
    Оффлайн

    TRUDOGOLIK

    Регистрация:
    7 фев 2012
    Сообщения:
    452
    Баллы:
    122
    Адрес:
    Ижевск
    А что за схемка? Вроде на фото одни светодиоды.
