Проводка для передних противотуманок

Тема в разделе "Grand Vitara, Grand Vitara XL-7", создана пользователем SergeyPerm, 12 июл 2011.

  1. SergeyPerm
    Оффлайн

    SergeyPerm

    Регистрация:
    27 окт 2009
    Сообщения:
    23
    Баллы:
    7
    Адрес:
    Пермский край
    У меня вопрос, есть ли штатная проводка для противотуманок в XL-7 2004 года, если самих противотуманок на машине ни когда не было. За заглушкой, где должна устанавливаться кнопка включения туманок провода есть, но куда идут не понятно.

  2. Загрузка...


  3. CALIBER
    Оффлайн

    CALIBER

    Регистрация:
    13 дек 2008
    Сообщения:
    73
    Баллы:
    0
    Адрес:
    Нижний Новгород
    Ответ: Проводка для передних противотуманок

    проводка есть вся, у меня даже реле было подключено, провода, которые должны идти к лампам нашёл, примотанными к основной проводке на брызговиках, в общем только повтыкал все разъёмы и всё заработало

  4. Zoook
    Оффлайн

    Zoook

    Регистрация:
    12 апр 2008
    Сообщения:
    11
    Баллы:
    0
    Адрес:
    Дмитров
    Ответ: Проводка для передних противотуманок

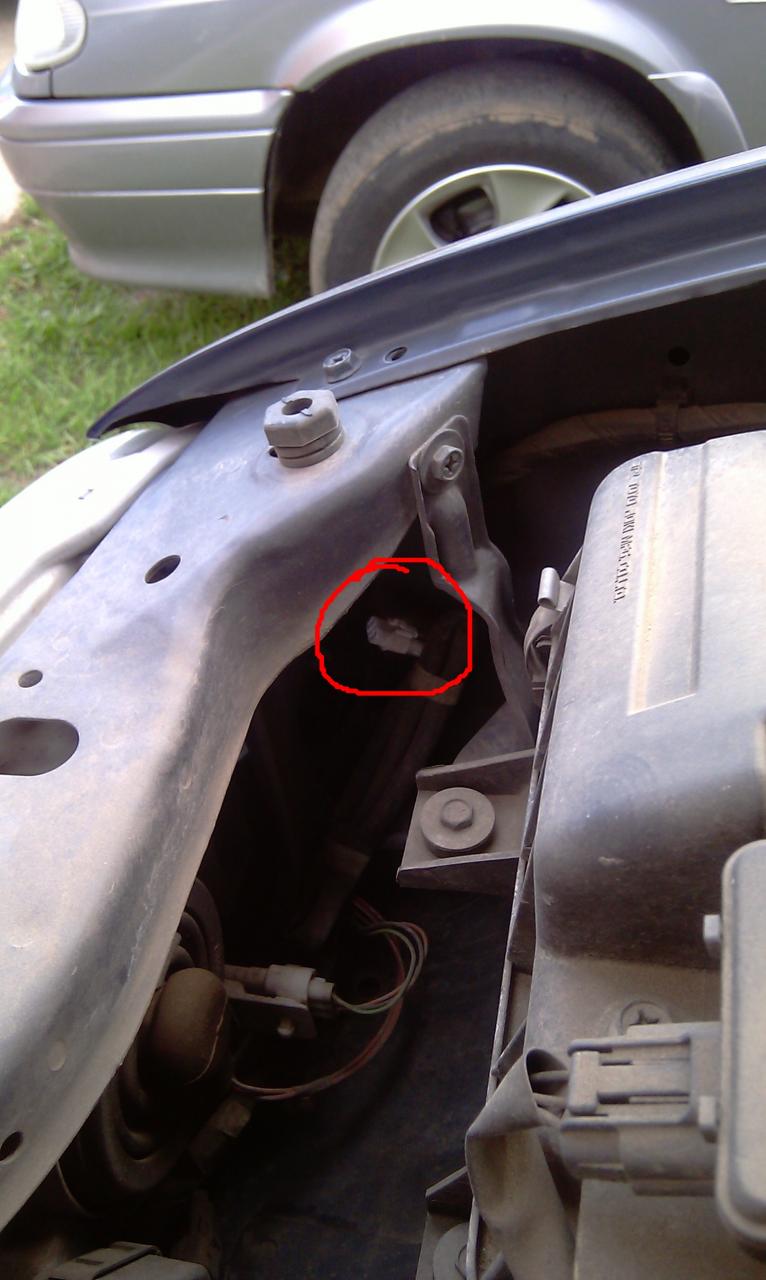

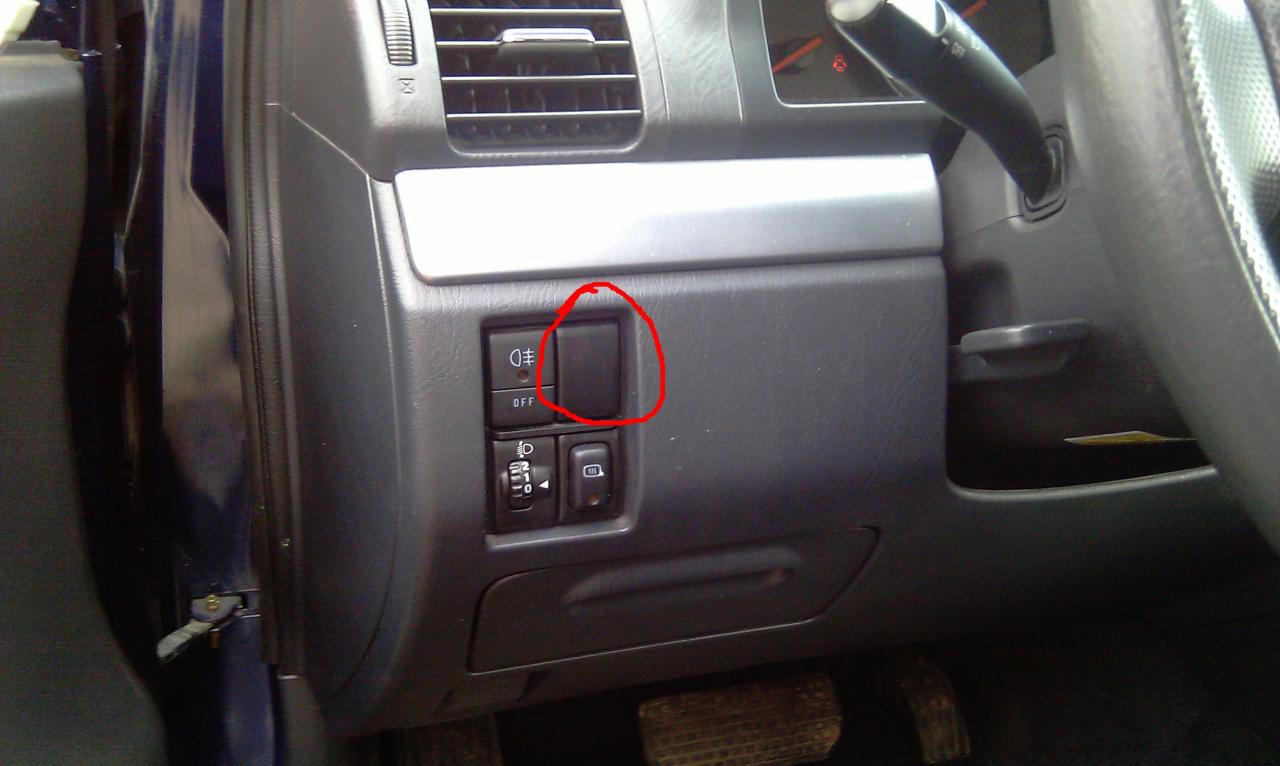

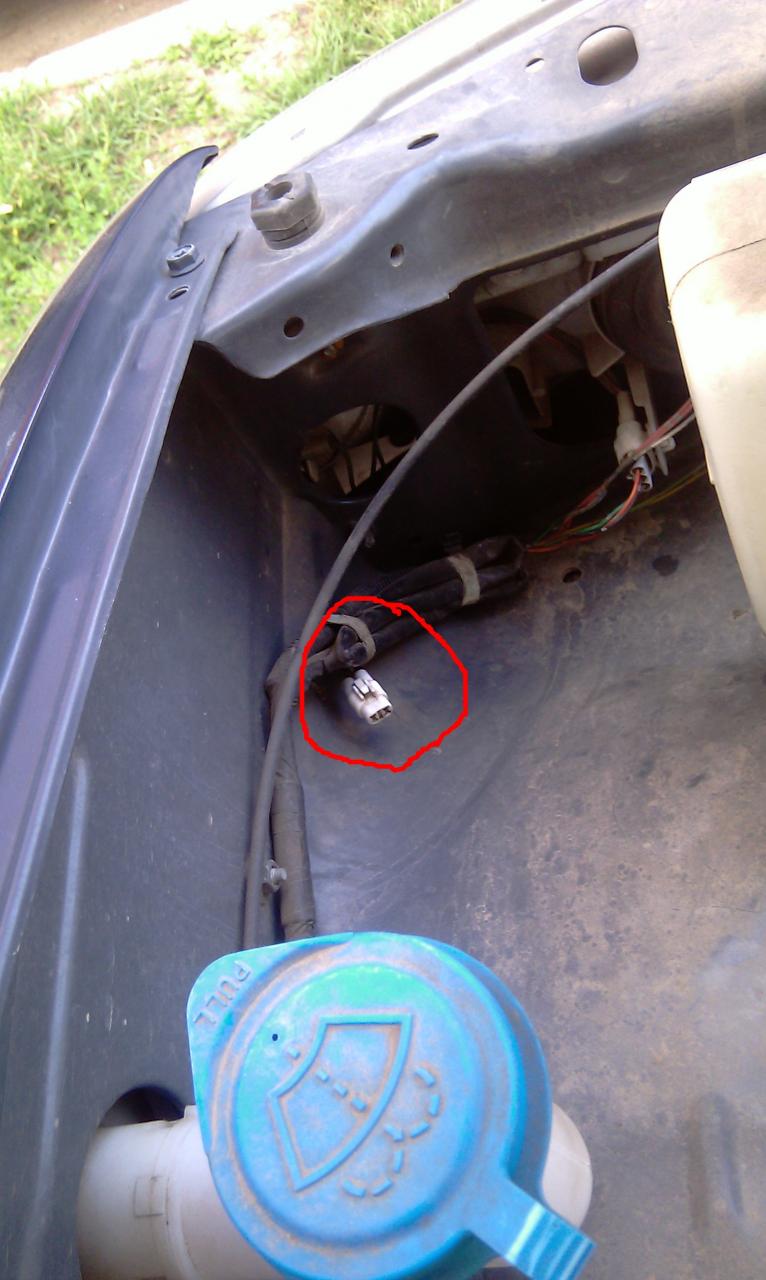

    Вопрос к теме (чтобы не плодить) :для чего зарезервированы два 3х-контактных разъема в проводке под капотом позади фар?Под заглушкой на панели переключателей слева от руля также обнаружил пучок проводов с клеммами для кнопки.Подозреваю-это резерв для туманок(омывателей?) .Кто знаком с разводкой-буду признателен за инфу.Есть желание запитать передний парктроник от штатной кнопки противотуманок.
    СГВ 5дв 2004г,европейка



    IMAG0211.jpg .

  5. CALIBER
    Оффлайн

    CALIBER

    Регистрация:
    13 дек 2008
    Сообщения:
    73
    Баллы:
    0
    Адрес:
    Нижний Новгород
    Ответ: Проводка для передних противотуманок

    это как раз и есть разъёмы под противотуманки

  6. Zoook
    Оффлайн

    Zoook

    Регистрация:
    12 апр 2008
    Сообщения:
    11
    Баллы:
    0
    Адрес:
    Дмитров
    Ответ: Проводка для передних противотуманок

    CALIBER ,а где там питание?Я вызванивал при включенной кнопке(задняя ПТФ при этом горит)-ни массы,ни 12в...И зачем в разъемах по 3 провода?

    Добавлено через 4 минуты
    Сорри,2провода. А под заглушкой провода к чему?

  7. CALIBER
    Оффлайн

    CALIBER

    Регистрация:
    13 дек 2008
    Сообщения:
    73
    Баллы:
    0
    Адрес:
    Нижний Новгород
    Ответ: Проводка для передних противотуманок

    Под заглушкой разъём для включателя передних туманок. Где плюс не помню, но алгоритм такой, что туманки работают только при включенном свете ( не путай с ходовыми огнями). Правда у меня американка конца 2002 года, может у европеек что-то подругому.

    1 человеку нравится это.
  8. Zoook
    Оффлайн

    Zoook

    Регистрация:
    12 апр 2008
    Сообщения:
    11
    Баллы:
    0
    Адрес:
    Дмитров
    Ответ: Проводка для передних противотуманок

    У европеек алгоритм такой же.

  9. SergeyPerm
    Оффлайн

    SergeyPerm

    Регистрация:
    27 окт 2009
    Сообщения:
    23
    Баллы:
    7
    Адрес:
    Пермский край
    Ответ: Проводка для передних противотуманок

    А кнопка на включения туманки может подходит от чего-нибудь? ну вместо оригинала.

  10. micado24
    Оффлайн

    micado24

    Регистрация:
    25 май 2010
    Сообщения:
    35
    Баллы:
    21
    Адрес:
    красноярск
    Ответ: Проводка для передних противотуманок

    Вряд ли подойдет что то без доработки.Себе ставил кнопку от ВАЗа (брал комплект для подключения-провода,реле,кнопка+противотуманки от "приоры") После доработки "напильником" все работает как надо.Кстати ,на этом или на соседнем форуме находил описание колодки разъема,который под заглушкой
