Звуковой сигнал Escudo как сделать?

Тема в разделе "Vitara, X-90, Sidekick, Escudo", создана пользователем FlyDragon, 20 сен 2011.

  1. FlyDragon
    Оффлайн

    FlyDragon

    Регистрация:
    3 окт 2007
    Сообщения:
    127
    Баллы:
    94
    Адрес:
    Саратов
    Люди добрые, подскажите у кого похожий авто (Escudo 1993 года) как сделан звуковой сигнал.
    Там что-то какая-то нереально непродуманная система:

    Через ось рулевую пущено +12В которое подается под капотом на гайку кардана рулевой оси и при повороте руля этот провод наматывается на ось и или перетирается или обрывается.... Это реально так коряво было задумано на заводе? Или это уже очумелыми ручками изменили конструкцию?

  2. Загрузка...


  3. operators
    Оффлайн

    operators

    Регистрация:
    4 ноя 2010
    Сообщения:
    676
    Баллы:
    291
    Адрес:
    Череповец
    Ответ: Звуковой сигнал Escudo как сделать?

    шляпа какая то самопальная - на сигнал должен быть подан плюс - а через руль должен проходить минус (масса) прерываясь кнопкой сигнала

  4. FlyDragon
    Оффлайн

    FlyDragon

    Регистрация:
    3 окт 2007
    Сообщения:
    127
    Баллы:
    94
    Адрес:
    Саратов
    Ответ: Звуковой сигнал Escudo как сделать?

    Ну это фик с ним, провода я местами перекину чтобы минус через руль шел. А провод так и задумано должен накручиваться? Или что там заводское должно быть?

  5. rytigor
    Оффлайн

    rytigor

    Регистрация:
    26 фев 2011
    Сообщения:
    216
    Баллы:
    94
    Адрес:
    Смоленск
    Ответ: Звуковой сигнал Escudo как сделать?

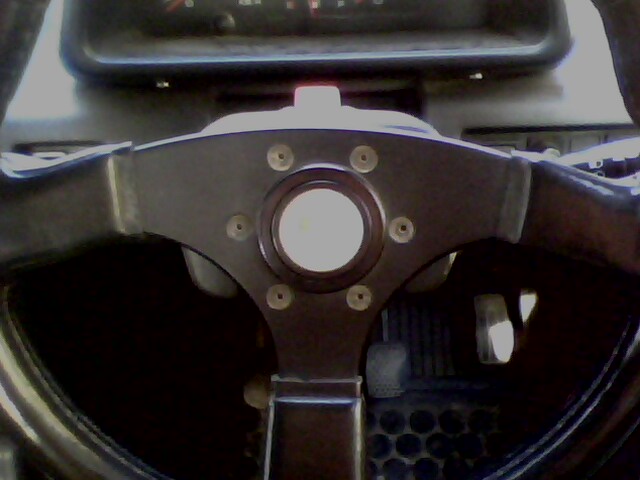

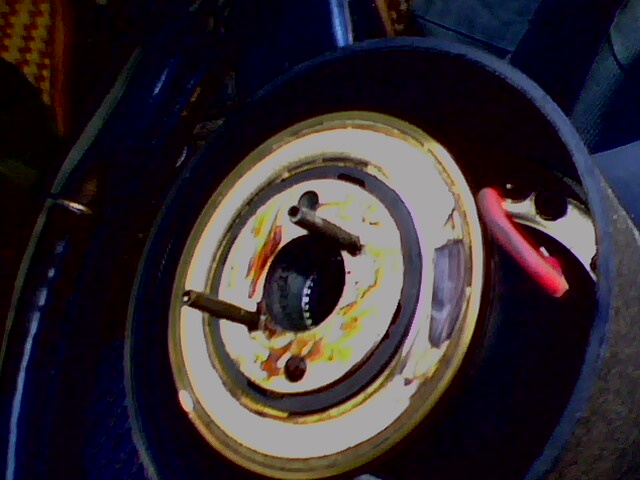

    както так-----------


    Вложения:

    • IMG0256A.jpg
    • IMG0258A.jpg
    • IMG0260A.jpg
  6. FlyDragon
    Оффлайн

    FlyDragon

    Регистрация:
    3 окт 2007
    Сообщения:
    127
    Баллы:
    94
    Адрес:
    Саратов
    Ответ: Звуковой сигнал Escudo как сделать?

    В руле то я знаю, разобрал посмотрел. Интересует как раз под капотом как на руль крепится провод? Он у меня был приделан на клемму гайки кардана рулевой оси.... В результате поворота руля провод крутится туда-сюда и в конечном итоге или клемма ломается или провод цепляется ...... В общем борода..... Думаю так не должно быть штатно.

  7. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Ответ: Звуковой сигнал Escudo как сделать?

    На витаре к правой фаре подходит толстый жгут проводов в пластиковой изоляции из разрыва которого выходят 2 провода на сигнал черный (-) и зеленочерный (+). На эске может быть зеркально из-за руля (не уверен).

    Добавлено через 1 минуту
    По ходу на руле нет ничего. Ни на кардане - ни где. Протяни провод (+) а минус возьми с кузова.

  8. FlyDragon
    Оффлайн

    FlyDragon

    Регистрация:
    3 окт 2007
    Сообщения:
    127
    Баллы:
    94
    Адрес:
    Саратов
    Ответ: Звуковой сигнал Escudo как сделать?

    Протянуть провода не проблема.
    Проблема как контакт подать на вращающуюся ось..... ведь именно на нее замыкается кнопка звукового сигнала на руле.
    Неа, не зн

  9. operators
    Оффлайн

    operators

    Регистрация:
    4 ноя 2010
    Сообщения:
    676
    Баллы:
    291
    Адрес:
    Череповец
    Ответ: Звуковой сигнал Escudo как сделать?

    блин, чувак - подаёшь на бибику ПЛЮС ПОСТОЯННО, а минус ПРЕРЫВАЕТСЯ кнопкой сигнала (тоесть когда давишь на гудок - минус подается на бибику и она бибииииииикает)

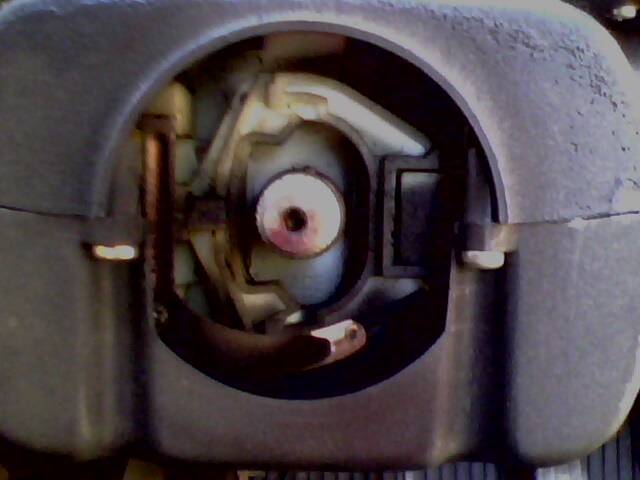

    никаких проводов на руле не должно быть - там скользящий контакт на ступицу рулевого колеса поставлен (на второй фотке он виден)

  10. sashy
    Оффлайн

    sashy

    Регистрация:
    5 апр 2010
    Сообщения:
    691
    Баллы:
    121
    Адрес:
    Гатчина
    Ответ: Звуковой сигнал Escudo как сделать?

    П:thumbsup:люсану !

  11. FlyDragon
    Оффлайн

    FlyDragon

    Регистрация:
    3 окт 2007
    Сообщения:
    127
    Баллы:
    94
    Адрес:
    Саратов
    Ответ: Звуковой сигнал Escudo как сделать?

    В том то и хрень что этот "минус" (рулевая ось на которую цепляется руль) не имеет контакта с массой.
    Я бы рад подать минус на бибику но его нету!
    В каком месте этот контакт должен на нее подаваться??

  12. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Ответ: Звуковой сигнал Escudo как сделать?

    У Вас есть этот контакт? К нему можно подвести минус не цепляя к кардану? (Я не разбирал, не знаю точно как провод проходит вдоль оси кардана. Но так как там скользящий контакт, то он не должен перекручиваться на оси кардана). Если да - то нажимая кнопку сигнала Вы будете его замыкать на кузов (масса - общий минус автомобиля). Он есть на кардане полюбэ. Вроде както так.
    Или у нас всех разговор немого с глухим получаеться:D

  13. FlyDragon
    Оффлайн

    FlyDragon

    Регистрация:
    3 окт 2007
    Сообщения:
    127
    Баллы:
    94
    Адрес:
    Саратов
    Ответ: Звуковой сигнал Escudo как сделать?

    Скользящий контакт есть. На него и должна сниматься масса с рулевой оси при нажатии кнопки. Но вот на оси массы нет. И не понятно как на нее ее подать....

    Скользящий то понятно не будет накручиваться. А вот в месте крепления массы к оси - накручивается.
    Чтобы было понятней - объясню на пальцах:

    Рулевая ось выступает в качестве куска проводки минуса, с одной стороны к которой в руле подходит скользящий контакт при замыкании кнопки, а с другой стороны он должен быть замкнут на массу. Так вот речь именно об этом конце. Где рулевая ось должна замыкаться на массу?

  14. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Ответ: Звуковой сигнал Escudo как сделать?

    Теоритически допускаю, что минус есть на оси - это же металлическая деталь, которая хочешь-не хочешь замкнута в местах соприкосновения на кузов, на который в свою очередь поступает минус с аккумулятора.

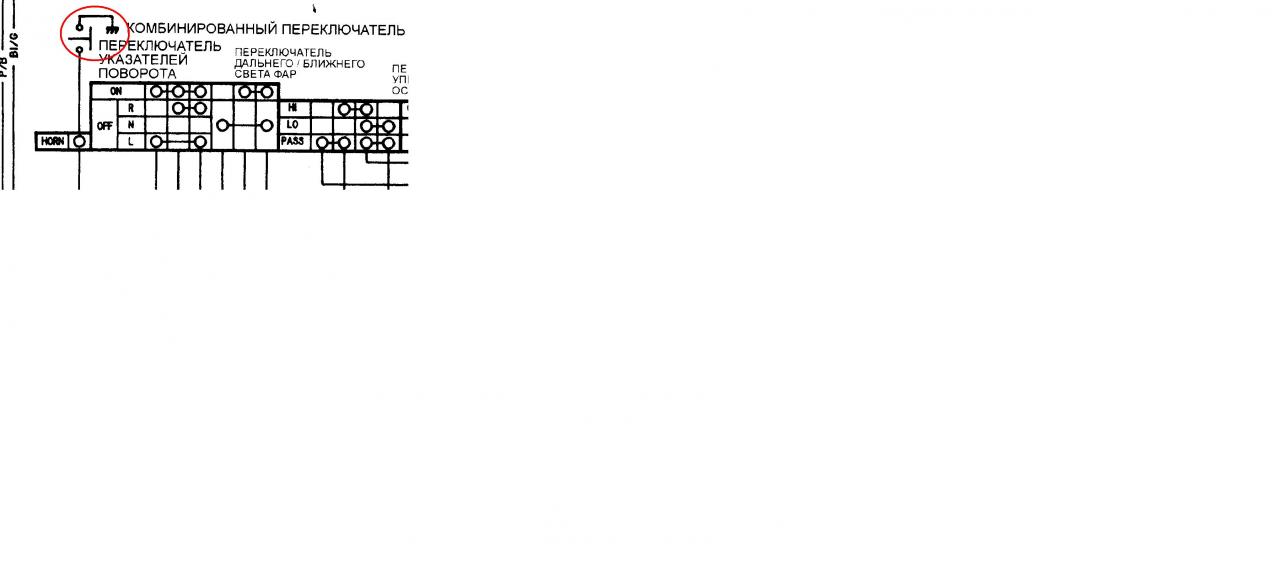

    По схеме второй конец минуса который замыкаеться кнопкой береться с кузова. Т.е. ось и являеться вторым минусовым контактом который нужно замкнуть


    Вложения:

    • Безымянный.jpg
  15. FlyDragon
    Оффлайн

    FlyDragon

    Регистрация:
    3 окт 2007
    Сообщения:
    127
    Баллы:
    94
    Адрес:
    Саратов
    Ответ: Звуковой сигнал Escudo как сделать?

    Вот хочется чтобы он замыкался да не замыкается. Деталь металлическая, сам не понимаю как удалось ее так сделать без замыкания на массу. Но факт есть факт. Даже кардан под капотом оси сделан из изолирующего материала. Вот я и сломал уже голову как массу вернуть на ось....

  16. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Ответ: Звуковой сигнал Escudo как сделать?

    О! Теперь понятно - на оси минуса (массы) нет. Копаем глубже...

  17. sashy
    Оффлайн

    sashy

    Регистрация:
    5 апр 2010
    Сообщения:
    691
    Баллы:
    121
    Адрес:
    Гатчина
    Ответ: Звуковой сигнал Escudo как сделать?

    Интересно из ЧЕГО тогда он сделан ,рулевой кардан ???

  18. FlyDragon
    Оффлайн

    FlyDragon

    Регистрация:
    3 окт 2007
    Сообщения:
    127
    Баллы:
    94
    Адрес:
    Саратов
    Ответ: Звуковой сигнал Escudo как сделать?

    Один из них не железный. Фиг знает из чего. Но факт что не проводит ток.

  19. dm62
    Оффлайн

    dm62

    Регистрация:
    3 дек 2006
    Сообщения:
    251
    Баллы:
    0
    Адрес:
    питер
    Ответ: Звуковой сигнал Escudo как сделать?

    НА рулевом валу в обход резинового демпфера (карданчик в Вашем изложении) должен идти провод (перемычка с одной стороны на другую) посмотрите, он у Вас вероятно отгнил. Рулевой вал изолирован от земли и получает ее через эту перемычку от рулевого редуктора.

    1 человеку нравится это.
  20. FlyDragon
    Оффлайн

    FlyDragon

    Регистрация:
    3 окт 2007
    Сообщения:
    127
    Баллы:
    94
    Адрес:
    Саратов
    Ответ: Звуковой сигнал Escudo как сделать?

    спасибо, точно если там есть на правой части кардана масса то можно перемычку кинуть и накручиваться не будет

  21. sashy
    Оффлайн

    sashy

    Регистрация:
    5 апр 2010
    Сообщения:
    691
    Баллы:
    121
    Адрес:
    Гатчина
    Ответ: Звуковой сигнал Escudo как сделать?

    О ну наконец то ... Да и не забудь эту перемычку меж двумя гайками пустить .Первыми гайками затени болты , а потом уже перемычку . За одно проверь в каком состоянии крестовины и резиновый демпфер .Я себе менял демпфер , на аналог вырубленный из транспортёрной ленты . Но это другая история , по поиску оптимальной резины и почему кидает в колее ...Браво! Ай
