Ремонт "мозгов" Vitara 1993 г.в.

Тема в разделе "Vitara, X-90, Sidekick, Escudo", создана пользователем M780HH, 5 ноя 2011.

  1. M780HH
    Оффлайн

    M780HH

    Регистрация:
    5 ноя 2011
    Сообщения:
    6
    Баллы:
    0
    Адрес:
    Ростов

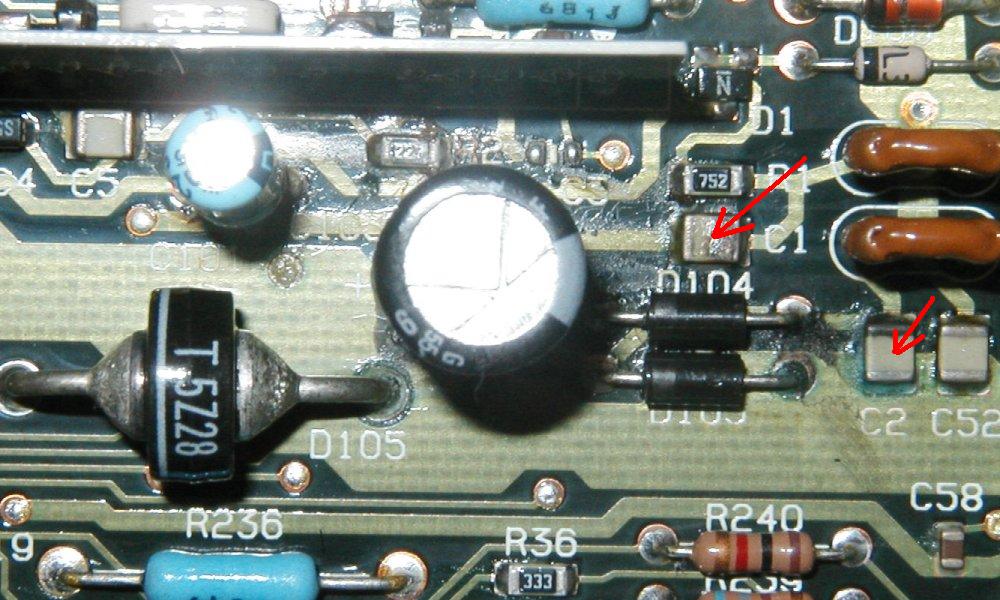

    Выгорело 2 кондера и дорожки на плате управления. кто знает какие параметры у элементов указанных на фото? (фото платы взял инете на моей дорог не видно) BADECM1.JPG


  2. Загрузка...


  3. miltsen
    Оффлайн

    miltsen

    Регистрация:
    19 апр 2010
    Сообщения:
    443
    Баллы:
    247
    Адрес:
    С-Петербург
    Ответ: Ремонт "мозгов" Vitara 1993 г.в.

    50 МКФ х 50 В - это электролит. Керамический - не парься, 15 нф должно хватить. Он фильтрует по ВЧ помехам.

  4. M780HH
    Оффлайн

    M780HH

    Регистрация:
    5 ноя 2011
    Сообщения:
    6
    Баллы:
    0
    Адрес:
    Ростов
    Ответ: Ремонт "мозгов" Vitara 1993 г.в.

    Спасибо за инфу! Детали купил. Но есть еще вопрос. Кондеры выпаял, но "дороги" на плате повыгорали. Кондеры (электролиты) куда должны подходить? Может схема есть какая?

  5. M780HH
    Оффлайн

    M780HH

    Регистрация:
    5 ноя 2011
    Сообщения:
    6
    Баллы:
    0
    Адрес:
    Ростов
    Ответ: Ремонт "мозгов" Vitara 1993 г.в.

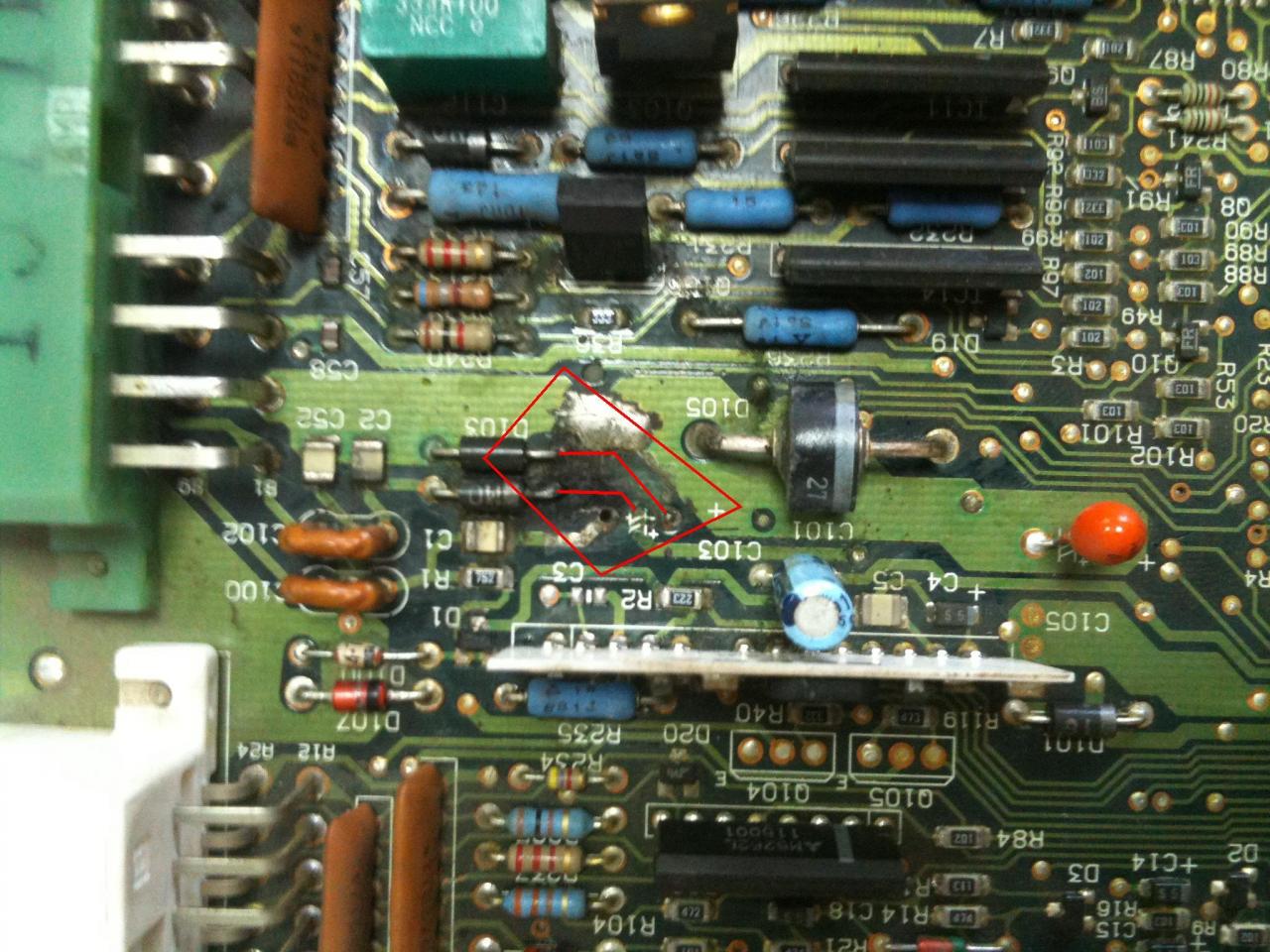

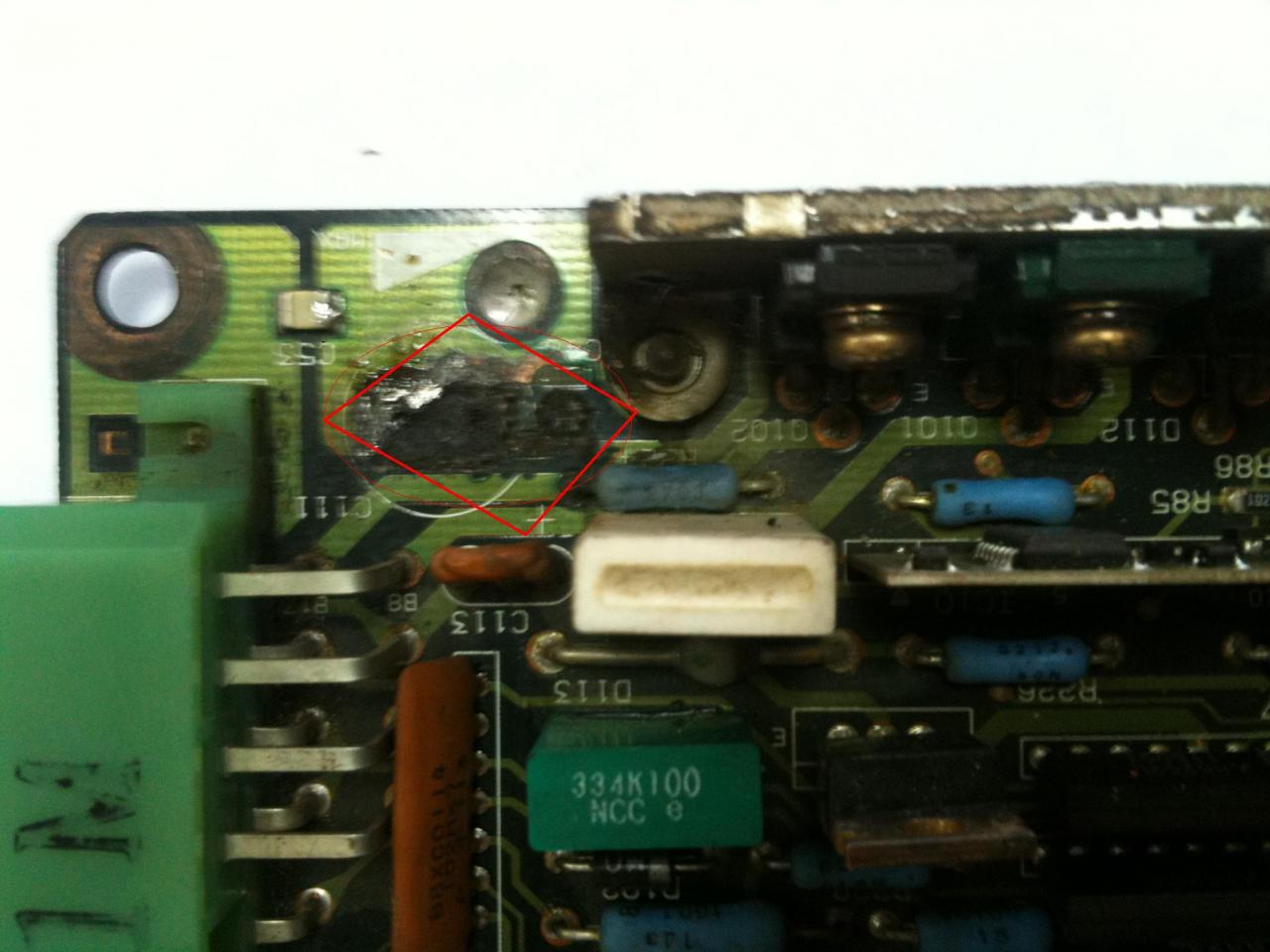

    Кто знает как располагаются "дорожки" на плате в указанных местах ?


    Вложения:

    • плата 001.jpg
    • плата 002.jpg
  6. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Ремонт "мозгов" Vitara 1993 г.в.

    Очисть пляту спиртом , зубной щеткой и ватными палочками . Виднее будет. При возможности сниму мозги на выходных посмотрю. Точно кондер на 1й фотке перемыкает дорожку с лицевой стороны на изнанку ( ножка кондера-проводник), у меня предыдущий паялкин туда кусок провода провел.

  7. M780HH
    Оффлайн

    M780HH

    Регистрация:
    5 ноя 2011
    Сообщения:
    6
    Баллы:
    0
    Адрес:
    Ростов
    Ответ: Ремонт "мозгов" Vitara 1993 г.в.

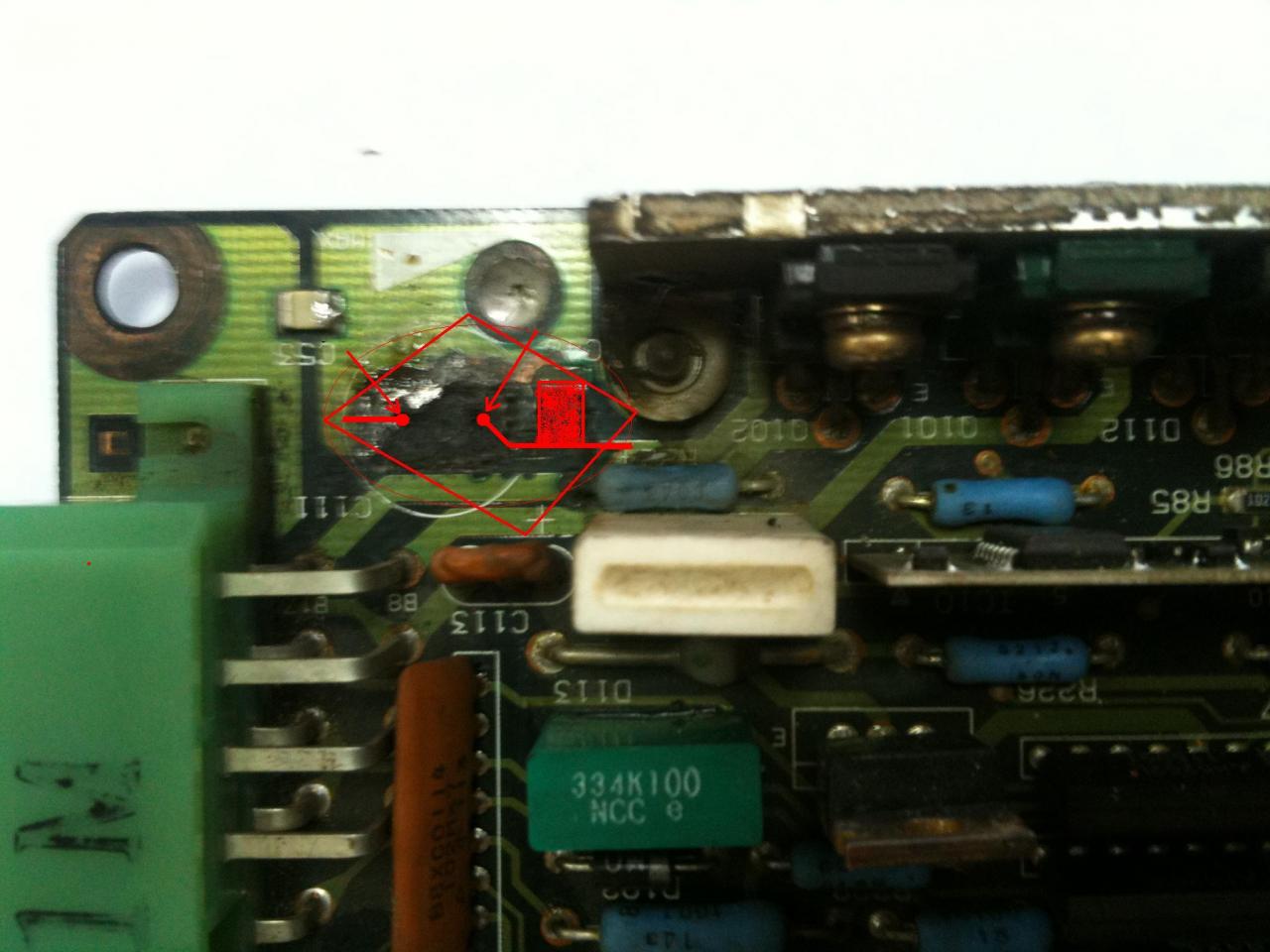

    Спасибо! Как я понял должно быть как-то так и все пайки кондёров сквозные. И еще вопрос. Можно ли их (мозги) как-то протестить не подключая к машине?


    Вложения:

    • плата испр.jpg
    • плата испр2.jpg
  8. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Ремонт "мозгов" Vitara 1993 г.в.

    Гугл как всегда нам поможет!

    http://kick-fix.com/ECU/ECU.html

    http://www.suzuki-forums.com/attach...tara-1992-ecu-help-needed-je331b604a_pic1.jpg

    Вот тема на буржуйском http://www.suzuki-forums.com/suzuki...41765-suzuki-vitara-1992-ecu-help-needed.html

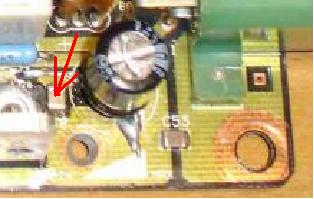

    НА первой фотке где ты дорисовал дорожку,на других фотах видно что должен быть керамический конденсатор ... назначение у него как мне кажется - защита от помех, по идеи пойдет абы что на 0.01мкф . А так как ты дорисовал будет КЗ.

    Вот еще соседняя ветка http://www.suzuki-club.ru/forum/showthread.php?t=45512&page=6

  9. M780HH
    Оффлайн

    M780HH

    Регистрация:
    5 ноя 2011
    Сообщения:
    6
    Баллы:
    0
    Адрес:
    Ростов
    Ответ: Ремонт "мозгов" Vitara 1993 г.в.

    Спасибо! Это я так конденсатор нарисовал)! Завтра поеду пробовать. Вроде как все получилось.

  10. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Ремонт "мозгов" Vitara 1993 г.в.

    ОК. Я свои мозги снимать не буду, всеравно не выпаивая кондера ничего нового не увижу.
    Отпишись о результатах.

  11. M780HH
    Оффлайн

    M780HH

    Регистрация:
    5 ноя 2011
    Сообщения:
    6
    Баллы:
    0
    Адрес:
    Ростов
    Ответ: Ремонт "мозгов" Vitara 1993 г.в.

    Все получилось!!! Но одна проблема. Когда поставил "мозг" на штатное место через секунды 3 после старта "мозг" задымился. А так все работает. Наверно в проводке какая-то хрень, коротит на массу. Из-за этого он и "умер" походу. Всем спасибо за помощь!!!

  12. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Ремонт "мозгов" Vitara 1993 г.в.

    Ептишь!!!! это как так сам мозг задымился и после этого работает?
