Сервис мануал Clarion PS-3032DA

Тема в разделе "Suzuki Grand Vitara III", создана пользователем zau, 8 ноя 2011.

  1. zau
    Оффлайн

    zau

    Регистрация:
    4 июн 2006
    Сообщения:
    518
    Баллы:
    241
    Адрес:
    Москва
    Вчера добавил контакт в разъем на магнитоле, чтобы подключить функцию AVC (на моем АМ её не было). Контакт взял из навигационного разъёма. Если интересно могу рассказать как разбирать и т.д. Ну и заодно нашел сервис мануал, вдруг кому понадобится. http://zalil.ru/32019346 :D


    Вложения:

    • clarion_ps3032da.GIF
    1 человеку нравится это.
  2. Загрузка...


  3. CrazyHorse
    Оффлайн

    CrazyHorse

    Регистрация:
    6 мар 2008
    Сообщения:
    96
    Баллы:
    48
    Адрес:
    Полярные Зори
    Ответ: Сервис мануал Clarion PS-3032DA

    Если это тема про то, чтобы громкость музыки автоматически увеличивалась в зависимости от скорости, то конечно интересно было бы узнать подробности...
    Ждём с нетерпением и с паяльником в руках :)

  4. dalexcmax
    Оффлайн

    dalexcmax

    Регистрация:
    19 сен 2010
    Сообщения:
    392
    Баллы:
    122
    Адрес:
    Красноярск
    Ответ: Сервис мануал Clarion PS-3032DA

    Что-то новое! Регулировка громкости в зависимости от скорости!Чешу репу.

    Может, от уровня шума в салоне?
    Так этот и так параметр устанавливается, хотя диапазон регулировки могли бы сделать и побольше. Всего на 3 очка поднимает
    Если мне память не изменяет, левый кноб надо нажать в движении - это там, где тембры, баланс и фадер.

  5. zau
    Оффлайн

    zau

    Регистрация:
    4 июн 2006
    Сообщения:
    518
    Баллы:
    241
    Адрес:
    Москва
    Ответ: Сервис мануал Clarion PS-3032DA

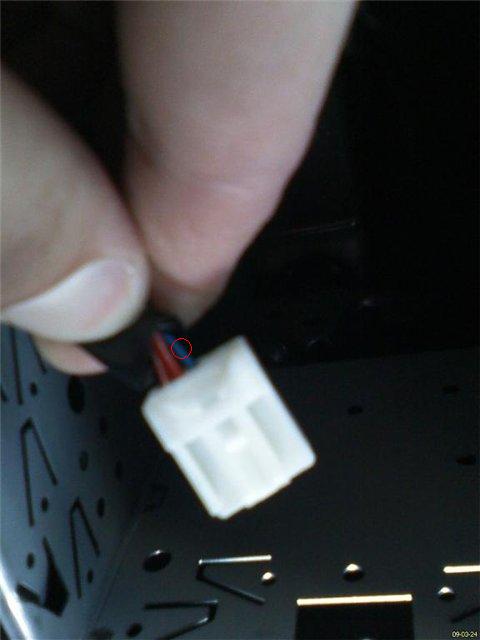

    От скорости. Итак, решил прикрутить магнитоле фнкцию AVC (авт.регулировку громкости). Опирался на информацию предоставленную уважаемым DVK. Выяснилось, что не на всех АМ функция AVC реализованна. Это зависит от головного устройства и жгута магнитолы. Порядок действий примерно такой - снимаем голову, отключаем разъемы от нее и климата. Внимательно смотрим на разъем магнитолы (голубого цвета) и видим, что на контакте М отсутствует провод подающий импульсы от датчика скорости (синий с двумя серебряными полосками). Далее берем сервисный навигационный разъем (былого цвета) на этом же жгуте и видим, что указанный провод заведен на него (прямо в центре). Остальные: земля и сигнал заднего хода (можно использовать для чего-нибудь). Чтобы снять провод разбираем нави разъем, для этого часовой отверткой снимаем стопорную крышку и вынимаем провод, после ставим крышку назад. Теперь берем голубой разъем магнитолы и тоже часовой отверткой (или ножом) также снимаем стопорную крышку в направлении желтых стрелок. Вставляем провод в разъем (выделен красным), защелкиваем крышку и устанавливаем все назад. Включаем зажигание и настраиваем магнитолу. Функция AVC активизируется после начала движения, проверяем и настраиваем уровень от OFF до 3. Вроде все, дольше объяснял :D

    З.Ы. Фотки с форума. И еще попутно подпаял к контакту М дополнительный провод на сигналку (блокировка замков дверей).


    Вложения:

    • Распиновка магнитолы.jpg
    • Контакт 18 (AVC)1.JPG
    • НАВИ.JPG
    2 пользователям это понравилось.
  6. CrazyHorse
    Оффлайн

    CrazyHorse

    Регистрация:
    6 мар 2008
    Сообщения:
    96
    Баллы:
    48
    Адрес:
    Полярные Зори
    Ответ: Сервис мануал Clarion PS-3032DA

    Большушее СПАСИБО zau и конечно же огромный RESPECKT to DVK!!!
    to zau: если можно опишите как работает данная функция, там три уровня насколько я помню... и чего они делают: 1-?, 2-?, 3-?. Завтра с утра займусь этой переделкой и хочеться знать как это заработает :)

  7. vovan
    Онлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.285
    Баллы:
    363
    Адрес:
    Воронеж
    Ответ: Сервис мануал Clarion PS-3032DA

    Эта функция дает прибавку громкости по мере увеличения скорости. 1,2,3 - уровни прибавки.
    1 - эффект минимален, 3 - максимален.

  8. zau
    Оффлайн

    zau

    Регистрация:
    4 июн 2006
    Сообщения:
    518
    Баллы:
    241
    Адрес:
    Москва
    Ответ: Сервис мануал Clarion PS-3032DA

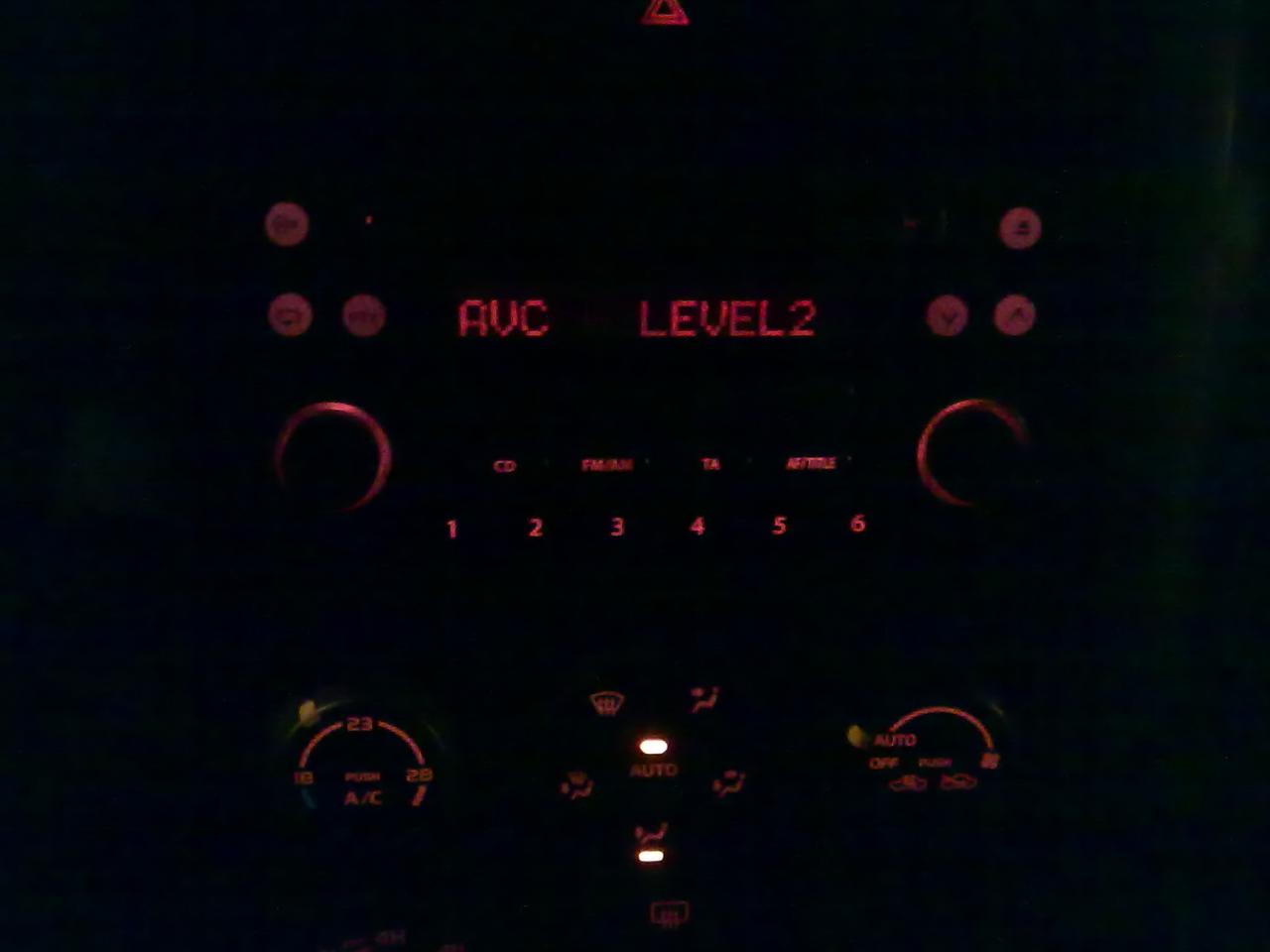

    Vovan уже ответил. От себя добавлю: с началом движения (ну после набора 20-40 км/ч где-то) жмем правую ручку до тех пор пока не появится менюшка AVC LEVEL 2. Крутим эту же ручку и настраиваем степень увеличения уровня громкости от OFF до 3. Мне пока нравится. :thumbsup:


    Вложения:

    • ABCD0001.jpg
  9. CrazyHorse
    Оффлайн

    CrazyHorse

    Регистрация:
    6 мар 2008
    Сообщения:
    96
    Баллы:
    48
    Адрес:
    Полярные Зори
    Ответ: Сервис мануал Clarion PS-3032DA

    Посмотрел я значит у себя этот разъём (голубой на магнитоле). Значит там синий провод с 2-мя серебрянными полосками уже вставлен + он же продублирован на разъёме навигации. Но чего то не понял я как это работает? Ну набрал я 20-40 км/ч и что далее нужно выбрать именно AVC Level именно 2 или любой другой? Ну я вроде все три уровня ставил, но чё-то существенного изменения уровня громкости(а вернее сказать вообще какого либо изменения) не наблюдалось. Может я как то не так делаю? В чём ошибка???....

  10. zau
    Оффлайн

    zau

    Регистрация:
    4 июн 2006
    Сообщения:
    518
    Баллы:
    241
    Адрес:
    Москва
    Ответ: Сервис мануал Clarion PS-3032DA

    Уровень любой. Ну а проверить просто: ставим АВК на 3 (например), радио на 10 (например), набираем скорость и следим за громкостью. Субъективно на моем АМ подъем уровня начинается км с 20, потом 40 и тд. Потом тормозим до 0 и громкость снижается. Или на ходу изменить уровень АВК с 1 до 3, если громкость увеличиваеися - все работает. И еще, через пару дней использования АВК уже и не обращаю внимания на изменения громкости - привык.:D

  11. dimi68
    Оффлайн

    dimi68

    Регистрация:
    31 дек 2010
    Сообщения:
    288
    Баллы:
    187
    Адрес:
    Калуга
    Ответ: Сервис мануал Clarion PS-3032DA

    Этот режим - увеличение громкости от изменения скорости авто.
    AVC 1 - громкость увеличивается 1 раз (приблизительно на скорости около 50 км/ч)
    AVC 2 - громкость увеличивается 2 раза (приблизительно на скорости около 50 км/ч и 80 км/ч)
    AVC 3 - громкость увеличивается 3 раза (приблизительно на скорости около 50 км/ч, 80 км/ч и 100 км/ч)

  12. nighthawk
    Оффлайн

    nighthawk

    Регистрация:
    31 авг 2010
    Сообщения:
    3
    Баллы:
    1
    Адрес:
    Москва
    "Файл не найден."

    было бы неплохо повторить "заливку". :) спасибо!
