    Привет!

    Для праворукого Swift 2003 (Ignis - его лев. аналог) кто-нибудь знает распайку разъема магнитолы? синий такой. А то непонятно, как подключать стандартную магнитолу с ISO разъемом.

    Если кто точно знает, где есть переходники - еще лучше. В техносиле и на царицинском рынке подходящих нет. Точно.

    Буду очень благодарен

  2. Загрузка...


  3. Yacobsson
    Оффлайн

    Yacobsson Изменил Сузуке. Временно.

    Регистрация:
    12 июл 2006
    Сообщения:
    819
    Баллы:
    208
    Адрес:
    Москва
    Сугубое ИМХО - разьем на праворукой врятли отличается от разъема на леворукой, а эта тема тут уже поднималась. См. "Игнис своими руками" ;)

  4. qa7
    Оффлайн

    qa7

    Регистрация:
    8 фев 2006
    Сообщения:
    565
    Баллы:
    0
    Адрес:
    вечером здесь
  5. opr
    Оффлайн

    opr

    Регистрация:
    9 окт 2006
    Сообщения:
    771
    Баллы:
    198
    Адрес:
    Москва
    Re: Вот Вам "лопата", копайте


    Нет там этого разъема, все подобные сайты облазил. Ну неужели никто на Игнисе магнитолу штатную не заменял?!

  6. awerest
    Оффлайн

    awerest серая личность

    Регистрация:
    17 окт 2006
    Сообщения:
    2.479
    Баллы:
    285
    Адрес:
    МО
    Re: Вот Вам "лопата", копайте

    мне еще предстоит
    а пока всячески морально поддерживаю данную тему.глобус

  7. qa7
    Оффлайн

    qa7

    Регистрация:
    8 фев 2006
    Сообщения:
    565
    Баллы:
    0
    Адрес:
    вечером здесь
    У штатной магнитолы Игнис (лев.руль) разъем уже ISO:

    [​IMG]


    А Вы "тут" магнитолу от Свифта праворульного считаете штатной (каждому своё ближе и кажется штатным :cool:.
    Может фото разъема Вашей штатной магнитолы выложите? или праворульные владельцы объявятся?

  8. opr
    Оффлайн

    opr

    Регистрация:
    9 окт 2006
    Сообщения:
    771
    Баллы:
    198
    Адрес:
    Москва
    Это задник магнитолы? Очень интересно. Внизу вроде как разъемы исо, а над ними - что за разъем?

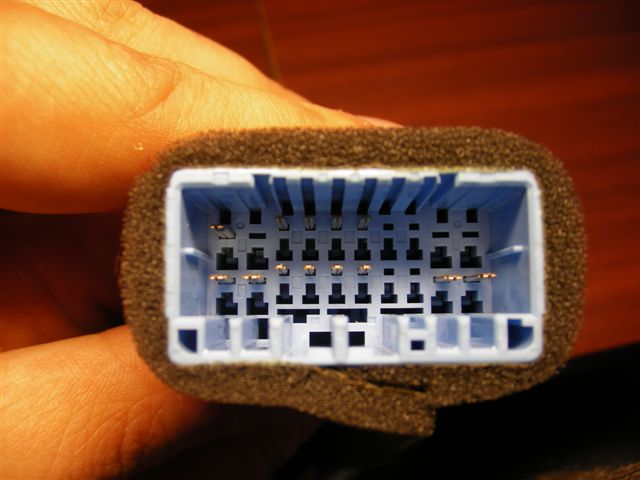

    И вот посмотрите, как выглядит разъем, который торчит у меня в машине:

    [​IMG]

    К нему и надо обычную магнитолу присобачить как-то Ох ёёё, не

  9. qa7
    Оффлайн

    qa7

    Регистрация:
    8 фев 2006
    Сообщения:
    565
    Баллы:
    0
    Адрес:
    вечером здесь
    "Лопату" верните

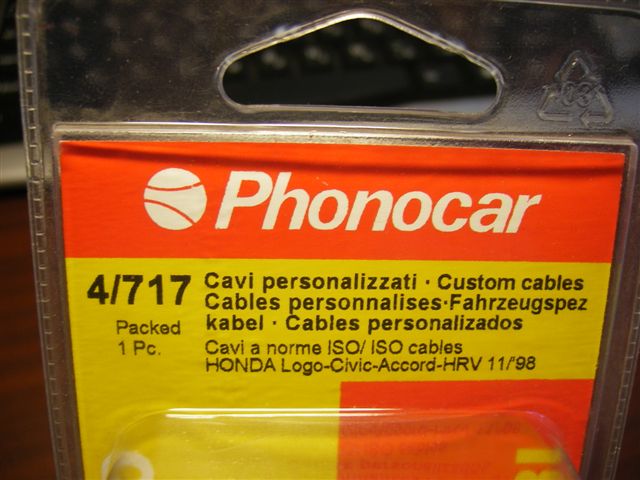

    Оно ?:

    [​IMG]

    [​IMG]

  10. opr
    Оффлайн

    opr

    Регистрация:
    9 окт 2006
    Сообщения:
    771
    Баллы:
    198
    Адрес:
    Москва
    Re: "Лопату" верните

    Похоже что оно. Но почему Хонда?! :)

  11. qa7
    Оффлайн

    qa7

    Регистрация:
    8 фев 2006
    Сообщения:
    565
    Баллы:
    0
    Адрес:
    вечером здесь
    За забором лежат дрова

    Мы тут как-раз и ищем - чего бы хорошего у "соседей" стырить :hilarious:

  12. opr
    Оффлайн

    opr

    Регистрация:
    9 окт 2006
    Сообщения:
    771
    Баллы:
    198
    Адрес:
    Москва
    Re: За забором лежат дрова

    А где гарантия, что распайка совпадает? Вот в чем вопрос...

  13. qa7
    Оффлайн

    qa7

    Регистрация:
    8 фев 2006
    Сообщения:
    565
    Баллы:
    0
    Адрес:
    вечером здесь
    Сделайте мне нескучно.. :cool:

    Ну коль разъем Вы уже достали, то:

    1) на контактах "+В" и "GND" (при включенном зажигании) получите ~12-14В бортовой сети вольтметром или свечение обычной штатной лампочки;

    2) подсоединив обычную батарейку на 1.5В (можно даже таблетку от часов) на контакты +/- фронтальной или тыловой акустики услышите соответствующие щелчки в динамиках (не бойтесь - они от такого вольтажа не сгорят!)

  14. opr
    Оффлайн

    opr

    Регистрация:
    9 окт 2006
    Сообщения:
    771
    Баллы:
    198
    Адрес:
    Москва
    Re: Сделайте мне нескучно.. :cool:

    В каком смысле "достал"? :) Он там в дырке с самого начала болтался :)

    Да, я так и решил, что надо прозвонить. С обозначениями B+, GND и +/- акустики все понятно, а что означают ACC, ILL.Lum ? Я смотрю что на моем разъеме к ним тоже подходят контакты. Или они не нужны для подключения нештатной ISO магнитолы 1DIN?

  15. qa7
    Оффлайн

    qa7

    Регистрация:
    8 фев 2006
    Сообщения:
    565
    Баллы:
    0
    Адрес:
    вечером здесь
    Ай-яй-яй, совсем старика загонял !

    АСС к +12В от ключа замка зажигания (если на магнитоле подключить такой контакт к "+В", то она будет работать даже при выключенном зажигании)
    ILL к +12В от габаритов (включение подсветки дисплея магнитолы, если есть).

  16. Yacobsson
    Оффлайн

    Yacobsson Изменил Сузуке. Временно.

    Регистрация:
    12 июл 2006
    Сообщения:
    819
    Баллы:
    208
    Адрес:
    Москва
    Re: Сделайте мне нескучно.. :cool:

    удалил свое сообщение, ибо бред.

  17. opr
    Оффлайн

    opr

    Регистрация:
    9 окт 2006
    Сообщения:
    771
    Баллы:
    198
    Адрес:
    Москва
    Re: Сделайте мне нескучно.. :cool:

    Спасибо всем участникам, особенно ga7!

    удачи

  18. opr
    Оффлайн

    opr

    Регистрация:
    9 окт 2006
    Сообщения:
    771
    Баллы:
    198
    Адрес:
    Москва
    Re: Сделайте мне нескучно.. :cool:

    Резюмирую: подошел переходник, который продавался как "Honda старше 99 г"

  19. qa7
    Оффлайн

    qa7

    Регистрация:
    8 фев 2006
    Сообщения:
    565
    Баллы:
    0
    Адрес:
    вечером здесь
    Re: Сделайте мне нескучно.. :cool:

    У наc с пустыми руками не приходят: сцылки, цена, фото, адреса, явки Браво! Ай

  20. opr
    Оффлайн

    opr

    Регистрация:
    9 окт 2006
    Сообщения:
    771
    Баллы:
    198
    Адрес:
    Москва
    Re: Сделайте мне нескучно.. :cool:

    Ну это... фото не будет, он уже под магнитолой сидит..
    Купил в ТЦ Новые Черемушки, в конторе торгующей автзвуком, мелкой, таких куча. 500 рублей.

    Короче, чтобы купить нужный переходник, нужно вооружиться распечаткой распиновки разъема, которая приводилась в этом треде, и шариться по рынкам-торговым точкам.

    Если найдется похожая - оставлять залог и бежать в машину примерять, как я и делал.

    qa7, не ответите мне на вопрос в соседней ветке? легко ли заменить штатную проводку для фронтальных динамиков?

  21. Peter
    Оффлайн

    Peter

    Регистрация:
    1 дек 2006
    Сообщения:
    137
    Баллы:
    94
    Адрес:
    Санкт-Петербург
    Re: Сделайте мне нескучно.. :cool:

    Еще раз хочу подтвердить.
    Машина праворукий Свифт 2002г.в. Куплен переходник для Хонды в Техносиле за 319.20 руб.

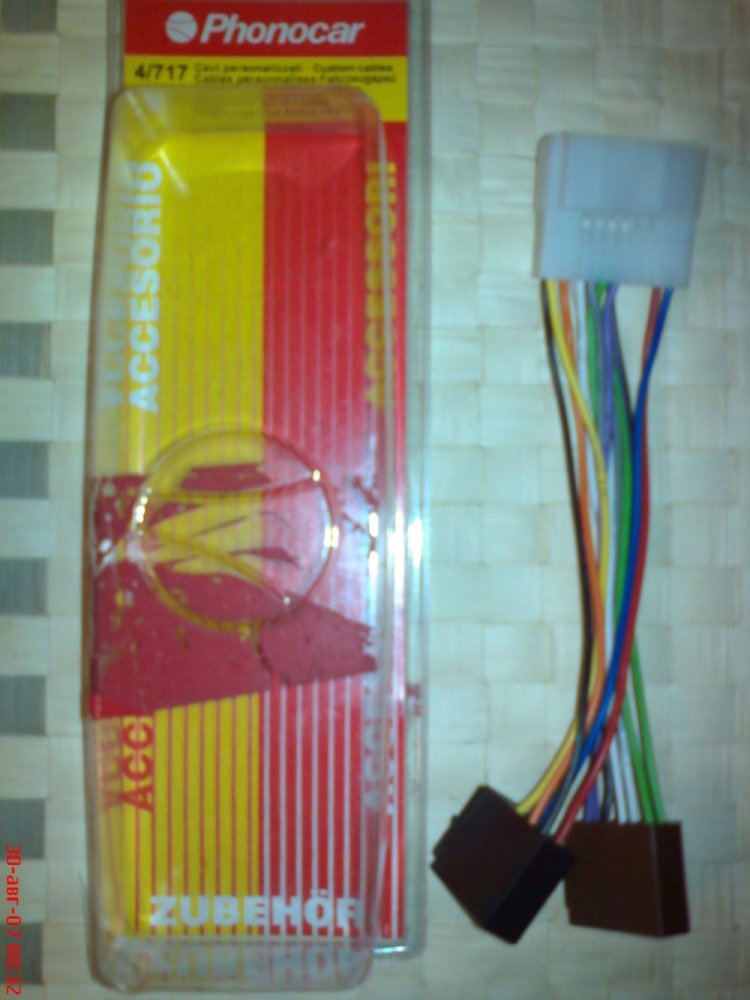

    На втором фото переходник, который стоят в машние, но контакты у него такие-же, как и в купленом, только сам пластик белый.


    Вложения:

    • DSC01157.JPG
    • IMGP0004.JPG
    • IMGP0005.JPG
    2 пользователям это понравилось.
  22. opr
    Оффлайн

    opr

    Регистрация:
    9 окт 2006
    Сообщения:
    771
    Баллы:
    198
    Адрес:
    Москва
    Re: Сделайте мне нескучно.. :cool:

    Повезло... когда я искал, в Техносиле они кончились.

  23. Sм.Серж
    Оффлайн

    Sм.Серж we are linux

    Регистрация:
    29 июн 2006
    Сообщения:
    951
    Баллы:
    208
    Адрес:
    Москва
    Ответ: Распайка разъема магнитолы

    Мне в выходные захотелось очень увидеть наш разъем магнитолы.
    Так как ссылки с фотками в начале темы умерли, то вот часть того, что получилось нарыть. Фотки вначале темы постараюсь обновить в этом же сообщении, но позже.

    Вот ISO переходник: (для кого он, зачем он - я незнаю. Наша штатная магнитола подключена на обычный ISO. Я спокойно им подключил свеже купленный JVC. Имеет место быть, что это для Свифтов, но я не уверен).
    [​IMG]
    http://www.dopnik.ru/product_438.html
    Если будете искать в другом месте, то смело в Яnдехе пишите "IGNIS 4/717" - я так понял это какой-то китайский...
    Есть еще "как бы" Итальянский от Phonocar, как на фото выше. Код у него 4/727:
    http://www.dopnik.ru/product_447.html


    Для рестайлиногово Ignis'a потребуется антенный переходник.
    [​IMG]
    Код: 8/529.1
    http://www.dopnik.ru/product_319.html
    Ну или аналогичный по разъемам.



    Если искать рамку для Ignis, то почти везде вы получите это (код 3/278):
    [​IMG]
    http://www.dopnik.ru/product_104.html
    НО!!! Она в рестаил не подойдет =))... Я точно не в курсе, но возможно она на на машинины до 2003 года (дорестаил).


    А вот наша рамка, все куда проще (код 3/325):
    [​IMG]
    http://www.dopnik.ru/product_150.html



    Кто решит ставить 2DIN аппарат, то вот ваши рамки:
    (сразу оговорюсь, примера установки нету, потому 100% гарантии дать не могу...)
    [​IMG]
    [​IMG]
    [​IMG]
    Код: 3/352 (черная), и 3/353 (цвет Антрацит!!! о как.. серая вообщем), 3/354 (серебро).
    http://www.dopnik.ru/product_176.html
    http://www.dopnik.ru/product_177.html
    http://www.dopnik.ru/product_178.html


    При штатном подключении, получим такую же систему работы магнитолы, как и была - вынули ключ из зажигания, все погасло.
    Спасибо Сергею qa7 за инфу по питанию, чтоб переделать под себя:

    anubissk и ninja_v нравится это.
  24. ninja_v
    Оффлайн

    ninja_v

    Регистрация:
    10 дек 2007
    Сообщения:
    129
    Баллы:
    94
    Ответ: Распайка разъема магнитолы

    вчера пытался вынуть штатную голову, ни как не получилось
    хочу снять размеры головы и найти на замену что-нибудь китайское с gps

  25. Sм.Серж
    Оффлайн

    Sм.Серж we are linux

    Регистрация:
    29 июн 2006
    Сообщения:
    951
    Баллы:
    208
    Адрес:
    Москва
    Ответ: Распайка разъема магнитолы

    Вот видео от cheeeter'a, как снять магнитолу при помощи... Чупа-Чупс =)
    http://video.mail.ru/mail/cheeeter/_myvideo/1.html (качество мобильного телефона)...

    А размеры обычного 2DIN с рамкой. Трапецивидных аппаратов я не видел, только через рамку переходник.

    1 человеку нравится это.
  26. bobsor
    Оффлайн

    bobsor

    Регистрация:
    17 фев 2010
    Сообщения:
    70
    Баллы:
    48
    Адрес:
    Москва
    Ответ: Распайка разъема магнитолы

    Все о послерестайлинговой штатной голове:
    http://web.kabelnet.hu/kacsa/IGNIS/radio/
    Не очень доверчиво отношусь к моменту съема магнитолы при помощи чупа-чупса...

    1 человеку нравится это.
  27. cheeeter
    Оффлайн

    cheeeter

    Регистрация:
    28 фев 2007
    Сообщения:
    2.576
    Баллы:
    285
    Адрес:
    Moscow
    Ответ: Распайка разъема магнитолы

    Обоснуй))) сам чем снимаешь??

  28. Deich
    Оффлайн

    Deich

    Регистрация:
    2 ноя 2007
    Сообщения:
    519
    Баллы:
    281
    Адрес:
    Одинцово
    Ответ: Распайка разъема магнитолы

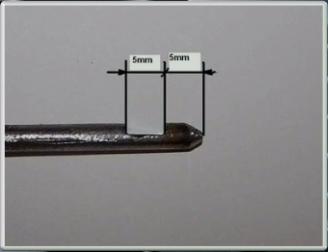

    Видимо вот этим на рисунке, как положено. ИМХО, деревянные палочки чупа-чупса чуть сминаются, и тем самым имитируют этот хитрый вырез.
    Сайт http://web.kabelnet.hu/kacsa/IGNIS/radio/ интересный, еще бы венгерску мову знать и руки веб-мастеру за такой шрифт-дизайн оторвать. ))


    Вложения:

    • сьемник.jpg
  29. bobsor
    Оффлайн

    bobsor

    Регистрация:
    17 фев 2010
    Сообщения:
    70
    Баллы:
    48
    Адрес:
    Москва
    Ответ: Распайка разъема магнитолы

    Есть-ли такие кто сумел подключить к штатной голове мр3 имитатор СD чейнджера?
    В теории можно. Но интересует практическая сторона вопроса.
    Разъем в штатной голове ISO-mini-8 (как в Blaupunkt для AUDI)
    См. ссылки:
    http://www.caa-mp3.ru/mp3/audi-mp3/index.html (разъем синего цвета)
    http://www.testers.ru/catalog/index.php?SECTION_ID=290&ELEMENT_ID=2300

  30. Sм.Серж
    Оффлайн

    Sм.Серж we are linux

    Регистрация:
    29 июн 2006
    Сообщения:
    951
    Баллы:
    208
    Адрес:
    Москва
    Ответ: Распайка разъема магнитолы

    Я не встречал таких тем на форуме. Причина ясна:
    1. Штатная голова совершенно не фонтан по своим характеристикам.
    2. Любой автомобильный MP3 плеер, который использует подключение к интерфейсу оригинальной головы, стоит не намного дешевле новой головы с USB. По вашей ссылке Xcar MP3 VW ISO-8 стоит 3600 рублей. Добавте еще 400 и возьмете JVC KD-R517EE. JVC всегда славилась Hi-end качеством звука.
    Единственный выигрышный вариант - FM -трансмиттеры за 600 рублей с дырками USB + SD.

    Любые забавы которые происходили тут на форуме с звуком в Ignis, всегда приводили к тому, что человек менял штатную голову (как бы он этого не хотел изначально), либо ставил параллельно вторую. (Чтоб не терять 90% функционала штатного дисплея).

  31. Deich
    Оффлайн

    Deich

    Регистрация:
    2 ноя 2007
    Сообщения:
    519
    Баллы:
    281
    Адрес:
    Одинцово
    Ответ: Распайка разъема магнитолы

    Что-то с памятью моей стало, но вроде было что-то про подключение к входу AUX, там даже видео было(венгерское вроде), музыку с мобильника на голову вывели. Или это на другом каком форуме? Чешу репу.
