Где искать разъем центрального динамика?

Тема в разделе "NSGV / Тюнинг и модернизация", создана пользователем panoff, 19 мар 2012.

  1. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Надумал воткнуть центральный динамик в свою НСГВ, снял крышку консоли и не нашел соответствующего разъема. Поскольку для пищалок все было проложено и просто спрятано под обшивку, то и тут проблем не ожидал.
    Сгоряча сваял собственный жгут, все вроде работает, но не оставляет мысль, что где-то там под торпедо "родной" жгут с разъемом болтается, спрятанный хитрыми ипонцами.
    Может, кто знает, где его поискать еще?

  2. Загрузка...


  3. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    Фотки в следующий раз, когда полезу туда подключать ятур, в этот раз фоток не делал.
    Да вообще там все банально, подключил на контакты фронтальных динамиков основного разъема pacr06 (который голубой). Концы залудил и пока тупо воткнул в гнезда разъема, где сидят "родные" контакты, дабы пока не резать проводку. Прихватил хомутами и изолентой, чтобы не отваливались.
    По звуку - больших изменений не наблюдается, меломаны точно могут не заморачиваться. Но по слышимости именно голоса определенный эффект есть, которого и добивался.

  4. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    Пищалки стоят. От них, кстати, эффект был достаточно заметный - шипящих и прочих высокочастотных явно добавилось. С пищалками было проще, я их поставил почти сразу, как купил машину, вместе с подсветкой в дверях. Провода на пищалки были проложены, просто спрятаны под обшивкой, осталось их вытащить под крышки динамиков и подключить. Думал, с центральным дело обстоит так же, ан нет :(

  5. xildar
    Оффлайн

    xildar

    Регистрация:
    14 сен 2011
    Сообщения:
    215
    Баллы:
    94
    Адрес:
    Башкирия
    Ответ: Где искать разъем центрального динамика?

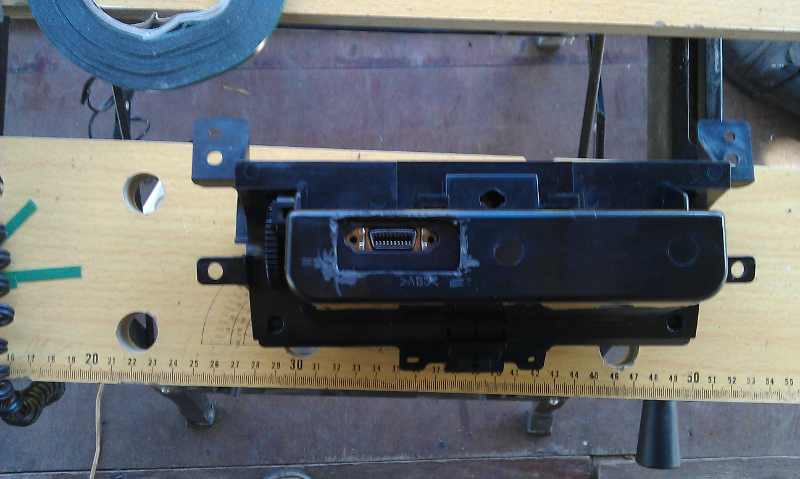

    Вот фото так называемого "центрального динамо"
    [​IMG]
    [​IMG]
    кому нужен так забирайте (могу довезти до Уфы)

    1 человеку нравится это.
  6. GRYZ9I
    Оффлайн

    GRYZ9I

    Регистрация:
    21 окт 2011
    Сообщения:
    11
    Баллы:
    7
    Адрес:
    ЯНАО
    Ответ: Где искать разъем центрального динамика?

    это витаровский динамик?,

  7. xildar
    Оффлайн

    xildar

    Регистрация:
    14 сен 2011
    Сообщения:
    215
    Баллы:
    94
    Адрес:
    Башкирия
    Ответ: Где искать разъем центрального динамика?

    так точно, вчерась вечером скрутил отверткой со своего грандика (чтоб выбросить)
    подробнее тут http://www.suzuki-club.ru/forum/showthread.php?t=43478&page=5

  8. fraks
    Оффлайн

    fraks

    Регистрация:
    23 окт 2007
    Сообщения:
    1.978
    Баллы:
    243
    Адрес:
    Новосибирск
    Ответ: Где искать разъем центрального динамика?

    Энтот динамик весьма необычен - имеет сразу две катушки, по всей видимости одна к левому каналу а другая - к правому. Этакое аппаратно-механическое микширование.

  9. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    может, тогда подскажешь, где поискать шнурок на этот динамик? От какого жгута он там ветвится?

  10. xildar
    Оффлайн

    xildar

    Регистрация:
    14 сен 2011
    Сообщения:
    215
    Баллы:
    94
    Адрес:
    Башкирия
    Ответ: Где искать разъем центрального динамика?

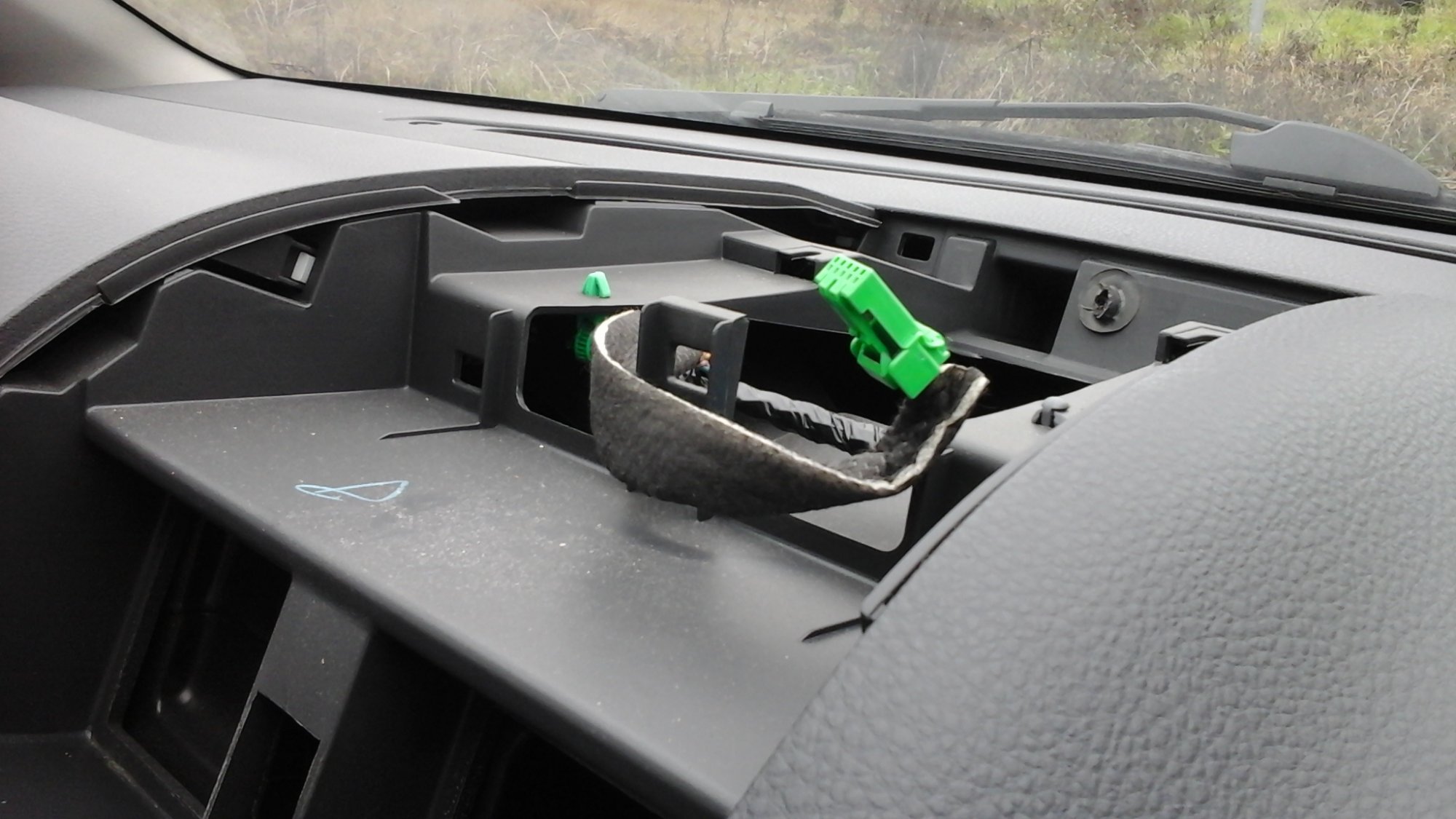

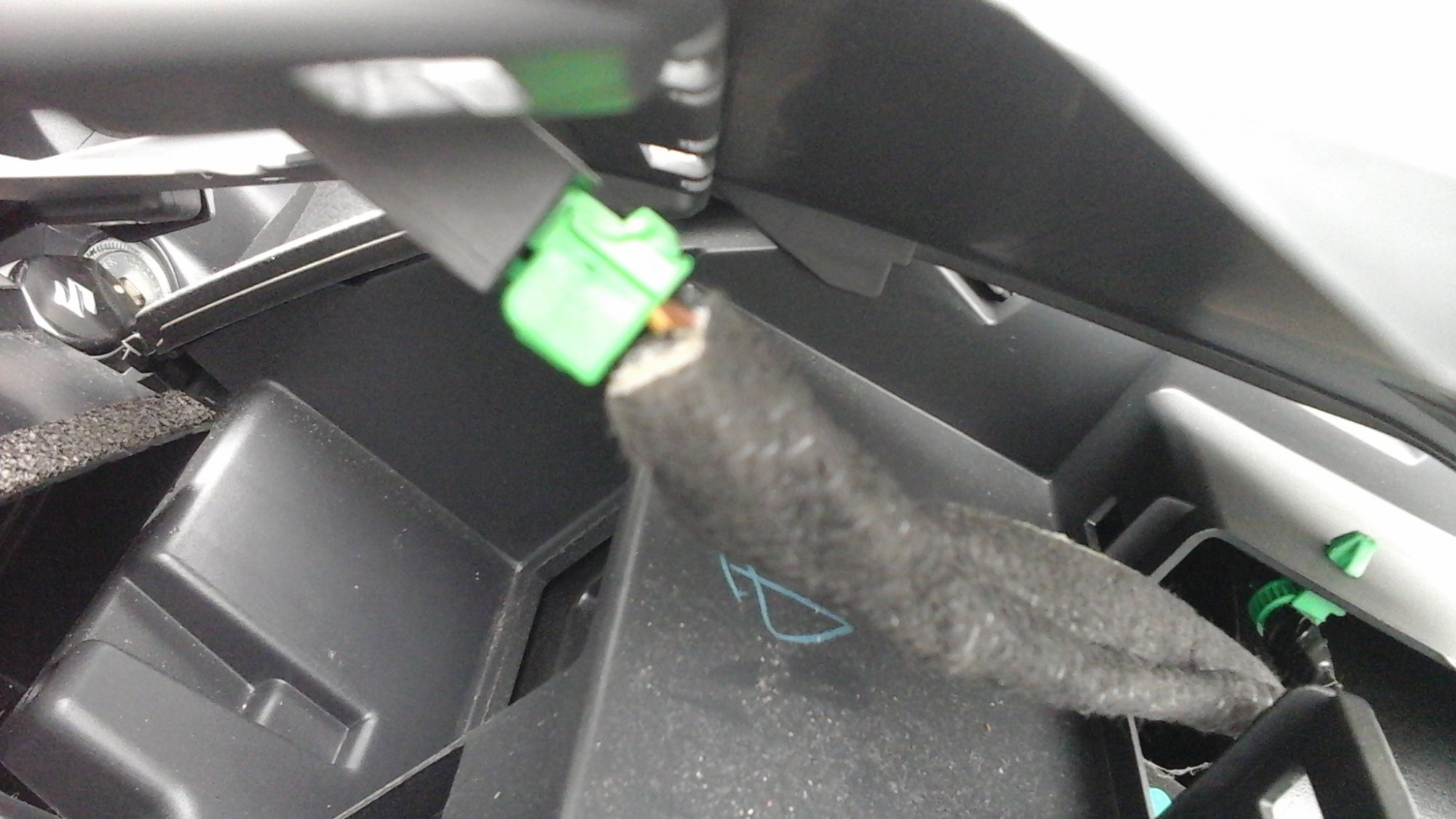

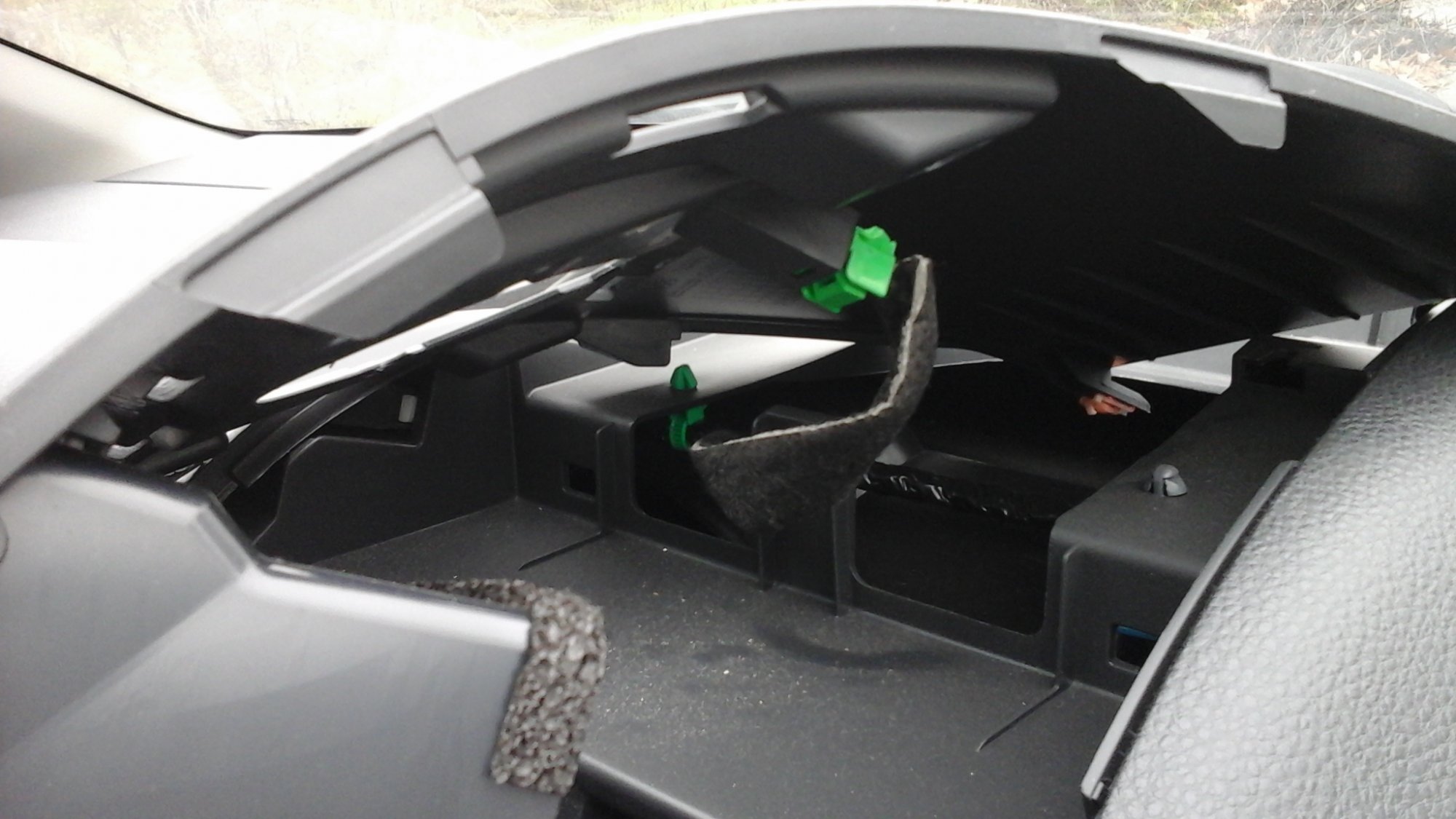

    Выныривает кабелек из под воздуховодов, в очень плотной, даже возможно экранированной, оболочке.
    Сам удивился такой оболочке. Откуда идет не могу сказать, сам голову поменял на соньку 2-х диновую, смотрел распиновку штатной головы (находил раньше картинку с распиновкой на данном форуме) и не увидел лишнего канала, так что решил не заморачиваться. Жутко китайский динамик, так еще с нестандартным 12Ом. По весу неощутимый, под выброс.
    Поменял динамики по кругу на приличные, щас заказал саб с усем под сидушку (KICX 250). Считаю программу min выполнил.

    Глянул на кабелек - он с четырмя проводами.

    1 человеку нравится это.
  11. GRYZ9I
    Оффлайн

    GRYZ9I

    Регистрация:
    21 окт 2011
    Сообщения:
    11
    Баллы:
    7
    Адрес:
    ЯНАО
    Ответ: Где искать разъем центрального динамика?

    а центральная панель с соплами и сеточкой под динамик в комплекте с оборудованием идет?

  12. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    зависит от комплектации. В моем случае, например, нет сеточки под динамик. Можно купить с сеточкой, стоит в районе 5 т.р., так что я решил просто в имеющейся сеточку сделать.

    Добавлено через 1 минуту
    ну и должно быть 4 продвода - 2 на левый канал, 2 на правый. Подключаются параллельно с остальными фронтами, как твиттеры. Конденсаторы-фильтры стоят прямо на динамике.

  13. GRYZ9I
    Оффлайн

    GRYZ9I

    Регистрация:
    21 окт 2011
    Сообщения:
    11
    Баллы:
    7
    Адрес:
    ЯНАО
    Ответ: Где искать разъем центрального динамика?

    как сеточку делал?

  14. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    пока по шаблону дырок насверлил 4-мм сверлом. У меня на этой крышке еще налеплена держалка для телефона, так что "родная" с сеточкой не годится. Теперь вот думаю вырезать в крышке проем и вклеить туда сетку от старых колонок - когда руки дойдут.

  15. GRYZ9I
    Оффлайн

    GRYZ9I

    Регистрация:
    21 окт 2011
    Сообщения:
    11
    Баллы:
    7
    Адрес:
    ЯНАО
    Ответ: Где искать разъем центрального динамика?

    фотоиллюстрацию отобразить сможешь?)))

  16. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    Когда полезу туда доделывать и прикручивать Yatour - все зафоткаю. Хочу еще там USB кабелек пропустить для питания телефона, а то сейчас снаружи болтается

  17. xildar
    Оффлайн

    xildar

    Регистрация:
    14 сен 2011
    Сообщения:
    215
    Баллы:
    94
    Адрес:
    Башкирия
    Ответ: Где искать разъем центрального динамика?

    посмотри поплотнее на ebay, не так то уж и дорого (13 бакинских)
    http://www.ebay.com/itm/Suzuki-9900...Parts_Accessories&hash=item4cff1740b7&vxp=mtr

    1 человеку нравится это.
  18. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    согласен, да только я ее все равно держалкой заклею, а реальная дырка там много меньше сеточки, это и на ebay на фото видно. Но по любому спасибо :)

  19. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    Вкрутил таки Yatour (SD/USB/AUX ридер), заодно поискал еще раз кабель на центральный динамик. Нет его там, видимо, в минимальной комплектации не предусмотрен вовсе. Ну и фиг с ним.

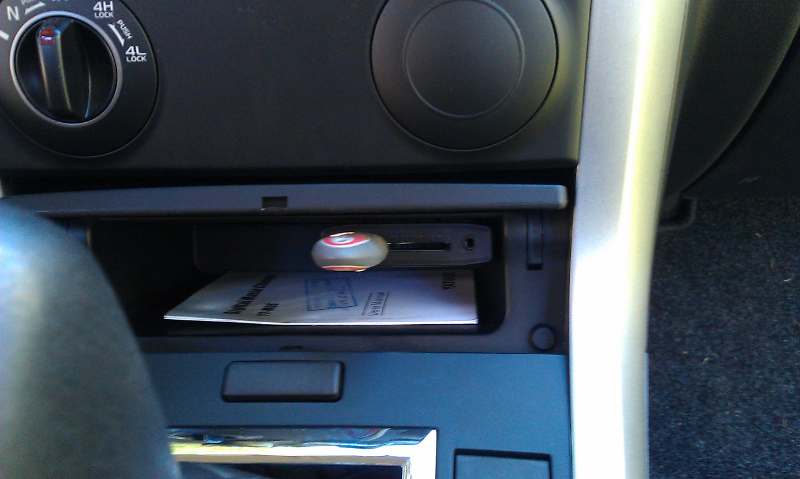

    Yatour запихал в полочку под климатом, фотки прилагаю.


    Вложения:

    • IMAG0156-1.jpg
    • IMAG0161-1.jpg
  20. faust
    Оффлайн

    faust

    Регистрация:
    6 дек 2011
    Сообщения:
    835
    Баллы:
    248
    Адрес:
    Казань
    Ответ: Где искать разъем центрального динамика?

    Клей или 2-х сторонний скотч? Тоже думаю туда перенести с бардачка, только отверстие вырезать непосредственно по форме разъема, просверлив 2 отверстия под стягивающие родные винты.

  21. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    Скотч, вроде держит нормально, посмотрим, что с ним будет со временем

  22. faust
    Оффлайн

    faust

    Регистрация:
    6 дек 2011
    Сообщения:
    835
    Баллы:
    248
    Адрес:
    Казань
    Ответ: Где искать разъем центрального динамика?

    Наверное еще карту памяти сменю на компактную флешку

  23. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    Если будет стоять в ящичке, то проверь, что будет закрываться крышка, там не густо пространства остается между девайсом и дверкой.
    ---
    Девайс начал читать треки с SD карты только после того, как все файлы в папке CD01 (там пока одна папка) были переименованы в 1.mp3, 2.mp3 и т.д.
    Похоже, кириллица в именах файлов вводит устройство в ступор.
    Длинные латинские имена файлов (тестировал с USB) на работоспособность не влияют.

  24. tupac
    Оффлайн

    tupac

    Регистрация:
    30 мар 2012
    Сообщения:
    1.035
    Баллы:
    299
    Адрес:
    Ковров
    Ответ: Где искать разъем центрального динамика?

    А подскажите,что на его место можно поставить,решил заняться заменой акустики?

  25. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    По-моему, самое удачное решение - поставить туда навигатор, если в "голове" нет

  26. tupac
    Оффлайн

    tupac

    Регистрация:
    30 мар 2012
    Сообщения:
    1.035
    Баллы:
    299
    Адрес:
    Ковров
    Ответ: Где искать разъем центрального динамика?

    Смотрите мою подпись

  27. panoff
    Оффлайн

    panoff

    Регистрация:
    7 ноя 2007
    Сообщения:
    233
    Баллы:
    94
    Адрес:
    СПб
    Ответ: Где искать разъем центрального динамика?

    В подписи прямо не написано, что навигатор уже есть :)
    Мало ли в природе комплектаций.
    Если есть, то второе удачное решение - до-рестайлинговый дисплей.
