Фото подкапотного пространства.

Тема в разделе "Vitara, X-90, Sidekick, Escudo", создана пользователем ЗаболотнOFF, 25 авг 2012.

  1. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Товарищи накидайте пожалуйста фото подкапотного пространства Escudo G16A трёхдверка, моновпрыск, 8 кл, 1989 год, особое внимание пожалуйста на проводку- в ней то вся загвоздка(катушка, генератор, и вообще разъёмы всяческие) Заранее благодарю. Можно на почту sandman86@mail.ru

  2. Загрузка...


  3. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Фото подкапотного пространства.

    Привет ! Реинкорнация продолжается :thumbsup:

    У меня фотика нет , только с телефона , особо ничего не увидишь , спрашивай что конкретно , может частями пофотаю.

  4. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Ответ: Фото подкапотного пространства.

    Да блин почти уже , по салону всё, остались под капотом провода непонятные- два от плюсовой клемы( на стартер и на гену подключил) куда ещё два??? толстых. В районе катушки тоже три провода болтаются толи на массу их цеплять толи куда стартер крутит- искры нет:(

    Добавлено через 8 минут
    Можно частями, на катушку кагого цвета идут, около блока предохранителей(под капотом которые) на кузов что прикручено, до разборки всё зафотал- флэшка на фотике умерла- снимков нет

  5. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Фото подкапотного пространства.

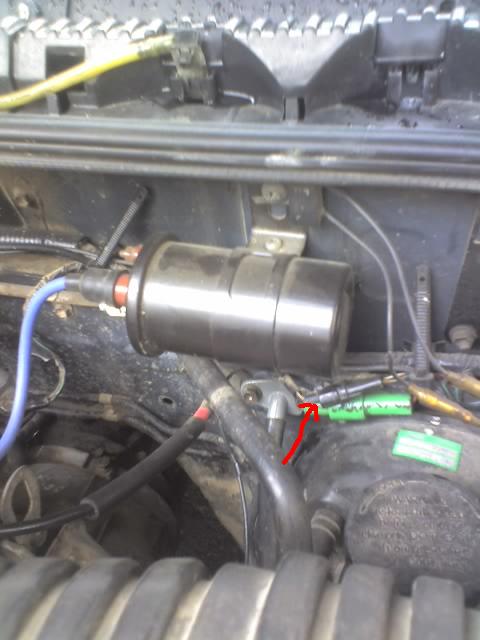

    Красной стрелкой разъем. Приходит из жгута 1-Черный с белой полосой с желтыми точками 2-коричневый с белой полосой с зелеными точками


    Вложения:

    • 25-08-12_1631.jpg
    1 человеку нравится это.
  6. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Ответ: Фото подкапотного пространства.

    Спасибо, только непонятно куда он идёт, у меня такой разъём на бачок с тормозухой идёт, фото на клеммы катушки можно?

  7. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Фото подкапотного пространства.

    2 клемы под болтики на катушке, туда эти провода и идут.

    Завтра нафотаю.

  8. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Фото подкапотного пространства.

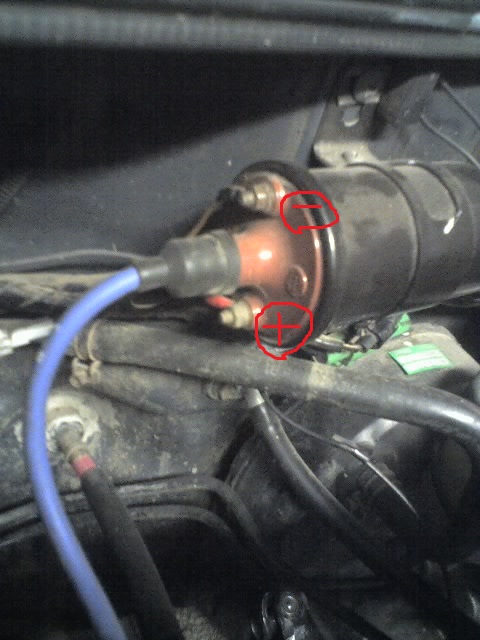

    Черный с белой полосой на + катушки

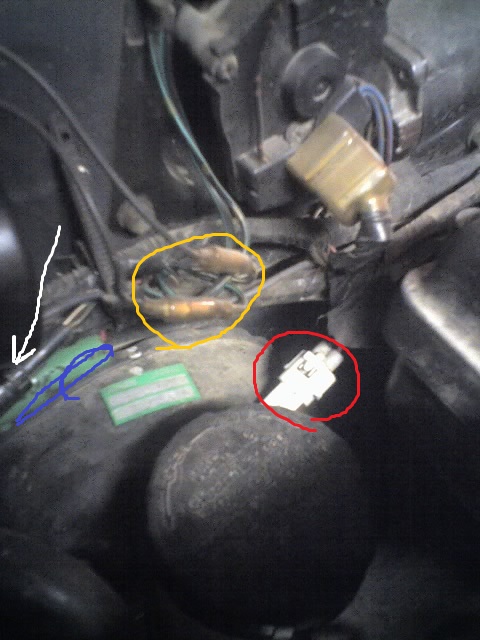

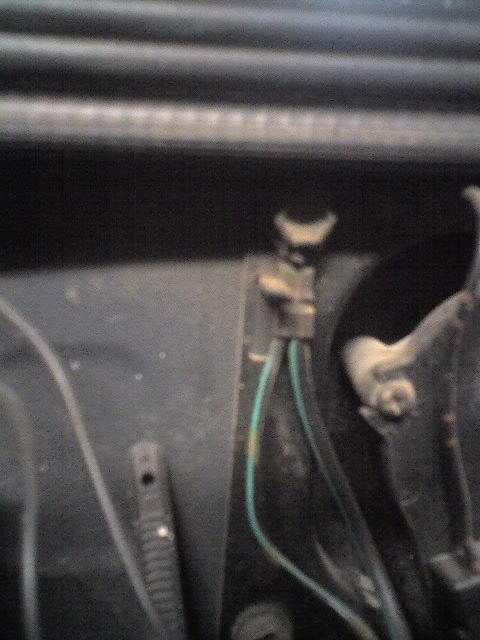

    На бачек с тормозухой белый разъем , на катушку черный , рядом на лямбду зеленый , конденсатор над катушкой 2мя штекерами силиконовыми. Под болт - на массу два провода .


    Вложения:

    • 26-08-12_1414.jpg
    • 26-08-12_1416.jpg
    • 26-08-12_1417.jpg
    1 человеку нравится это.
  9. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Ответ: Фото подкапотного пространства.

    Отлично- вроде всё правильно :)

  10. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Ответ: Фото подкапотного пространства.

    Нет искры- на катушку + идёт а с неё ничего- пробовал центральный провод на массу -ничего:((( Что ещё может быть?

  11. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Ответ: Фото подкапотного пространства.

    Коммутатор. У мну правда катушка квадратная и крепится он прямо на нее.

  12. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Ответ: Фото подкапотного пространства.

    Как он выглядит???

  13. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Ответ: Фото подкапотного пространства.

    Вот у меня так. А вот может быть и как у Сани (операторса). Там коммутатор крепится по другому.

  14. operators
    Оффлайн

    operators

    Регистрация:
    4 ноя 2010
    Сообщения:
    676
    Баллы:
    291
    Адрес:
    Череповец
    Ответ: Фото подкапотного пространства.

    у мя как на первой ссылке, катушка и над ней какая я то хренька :)
    если надо - могу сфоткать поконкретней, машина под окном стоит, фотик рядом лежит
    говорите чоу куда фоткать

  15. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Ответ: Фото подкапотного пространства.

    Сфотайте пожалуйста- от хрени которая на выпускном(лямбда или как там её) куда провода подключать, Плюсовые куда расходятся толстые от аккумулятора- можно написать

    Добавлено через 3 минуты
    И такой хрени у меня нет- обычная катушка как на классике и над ней конденсатор(или типа того) с двумя проводками также как у Александр Mi

  16. operators
    Оффлайн

    operators

    Регистрация:
    4 ноя 2010
    Сообщения:
    676
    Баллы:
    291
    Адрес:
    Череповец
    Ответ: Фото подкапотного пространства.

    завтра после работы всё что хотите зафоткаю в любом разрешении :):D
    сегодня извиняйте по гостям весь вечер проходил :thumbsup:

  17. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Фото подкапотного пространства.

    Походу япы моновпрысков наделали кучу разных. Лямбда однопроводная , на зеленом штекере на фотке.

    Цвет проводов у тебя совпадает ? на трамблере такой же черный штекер , выходит из того же жгута . может перепутал?

    Напиши что конкретно фотать . Толстые провода с аккума завтра посмотрю.

  18. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Ответ: Фото подкапотного пространства.

    Вот мрачная тема за ДПКВ.
    Вот народ от восьмерки катушки корячит (а дядько Виталько молчит, хотя знает!;);)) - возможно это она ипет.
    Воопчем Заболотыч ты отпишись что к кому, по чем и когда.

  19. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Ответ: Фото подкапотного пространства.

    До этого всё прекрасно было- просто видать не так подключил или недоподключил, причину найду обязательно отпишусь

  20. russian12
    Оффлайн

    russian12

    Регистрация:
    4 мар 2011
    Сообщения:
    401
    Баллы:
    106
    Адрес:
    Белово
    Ответ: Фото подкапотного пространства.

    ...дык я многочо знаю...:)))

  21. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Ответ: Фото подкапотного пространства.

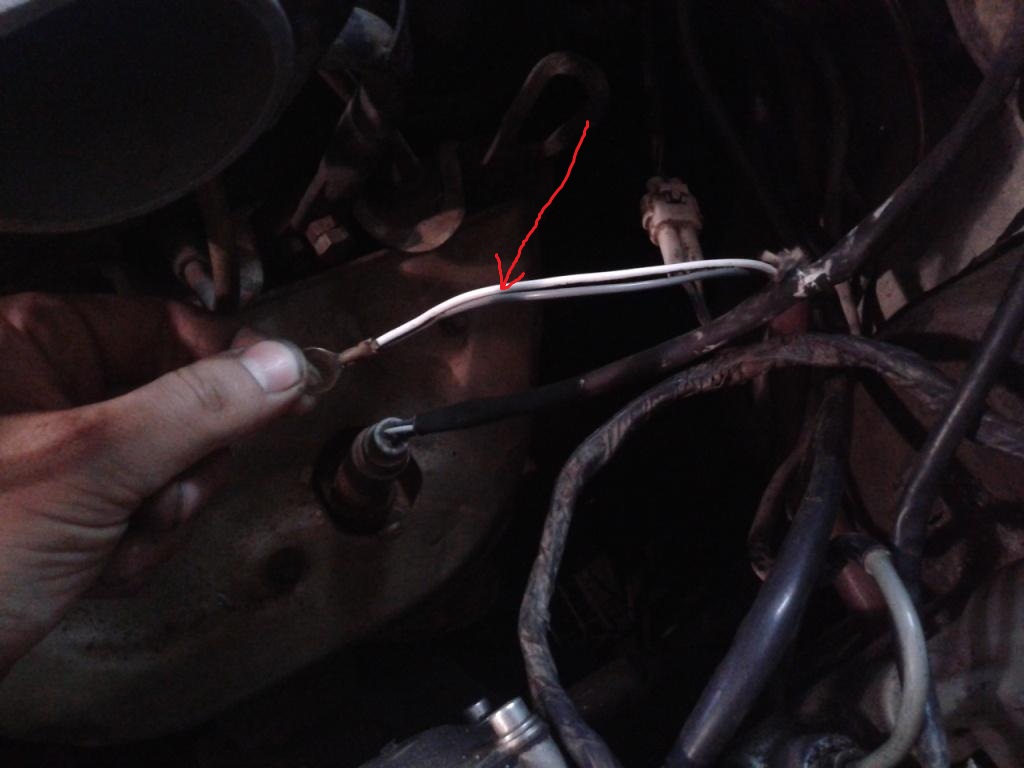

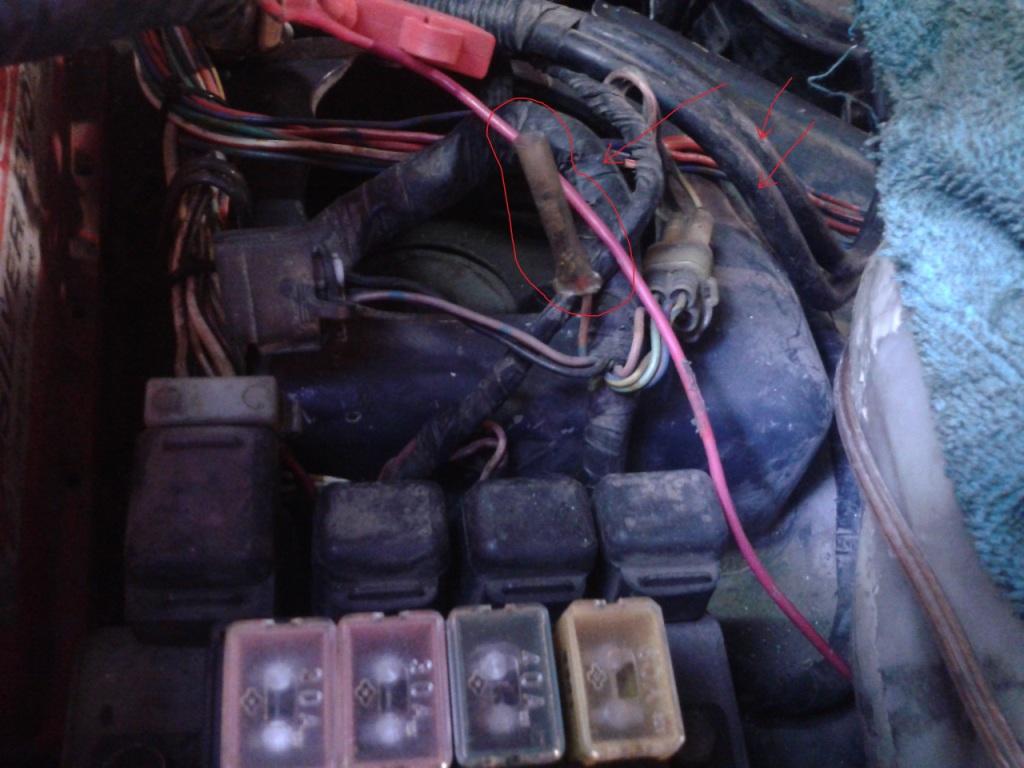

    [PREVIEW][/PREVIEW][PREVIEW][/PREVIEW]Вот куда эти провода?, с лямбды один ушёл на + катушки один куда то в жгут, и вот этот серо белый непонятно куда, при включении зажигания немного искрит на массу, маленький оранжево синий рядом с блоком предохранителей(под капотом) вообще куда нить подключать? и толстые плюсовые ещё два висят без дела( стартер крутит, на гену один подключил)Чешу репу


    Вложения:

    • Фото-0154.jpg
    • Фото-0155.jpg
    • Фото-0134.jpg
  22. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Ответ: Фото подкапотного пространства.

    ОФФ: Зачетный рисунок! Жена помогает в процессе? Только почему Витара?

  23. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Фото подкапотного пространства.

    Рисунок классный :thumbsup:

    Оранжевый на первой фотке у меня висит в воздухе обоими концами - предположительно штатный провод для подключения противотуманок.

    Лямбда у тебя или колхоз или незнаю . У мня однопроводная . Предпологаю что если колхоз - то от таза , один провод должен уйти как у меня в зеленый штекер - сигнал на мозг( цвет провода позже посмотрю) , остальные - прогрев ( вроди кидали на бензонасос) и что -то на землю. Посмотри маркировку № на лямбде .

    Вместо первых двух картинок у меня "нажмите на изображение" , те что миниатюры вижу.

  24. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Ответ: Фото подкапотного пространства.

    Рисунок даа набросок.(пока не жена) лямбда х.з колхоз или нет, про + провода бы узнать куда чего. А витара-теперь да- кузов то Витаровский- а всё остальное Эскудовское-левый руль все дела:))) отсюда то и проблемы- вся проводка паялась удлинялась- но всё своё- с Витары ничего(работать должна как и раньше) Работает всё кроме двигателя.

    а первые две картинки там ничё нет-глюк

  25. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Фото подкапотного пространства.


    Провода от + не понятно .... сразу в жгут прячутся . Покапаюсь еще.

    На лямбду у меня красный провод . Именно красный , цвет такой ближе к оранжевому , но всетаки красный. без полоски.

  26. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Ответ: Фото подкапотного пространства.

    Оранжевый с кембриком - 100% под штатные ПТФ. У мну даже на витаре 98г. так.

  27. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Ответ: Фото подкапотного пространства.

    Танцую!Танцую!:whistling:ЗАПУСТИЛСЯТанцую! ещё раз всё перепроверил- толстые от плюса идут к подкапотному блоку предохранителей, а на катушке я тупо неправильно подключил:D. Всем спасибо за помощь - долгих лет жизни вам и вашим железным конямБраво! Ай.

  28. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Фото подкапотного пространства.

    Поздравляю :thumbsup::thumbsup::thumbsup: ах*еть!

  29. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Ответ: Фото подкапотного пространства.

    С реинкарнацией! Ни гвоздя ни жезла!

  30. ЗаболотнOFF
    Оффлайн

    ЗаболотнOFF

    Регистрация:
    24 фев 2011
    Сообщения:
    137
    Баллы:
    58
    Адрес:
    Челябинск
    Ответ: Фото подкапотного пространства.

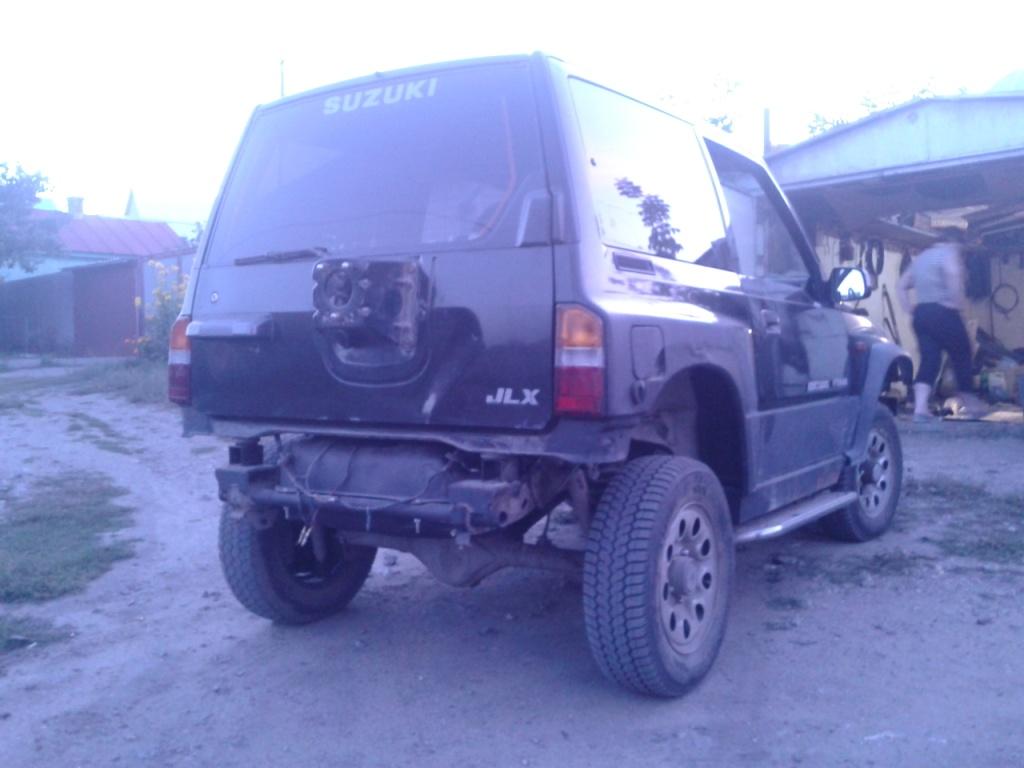

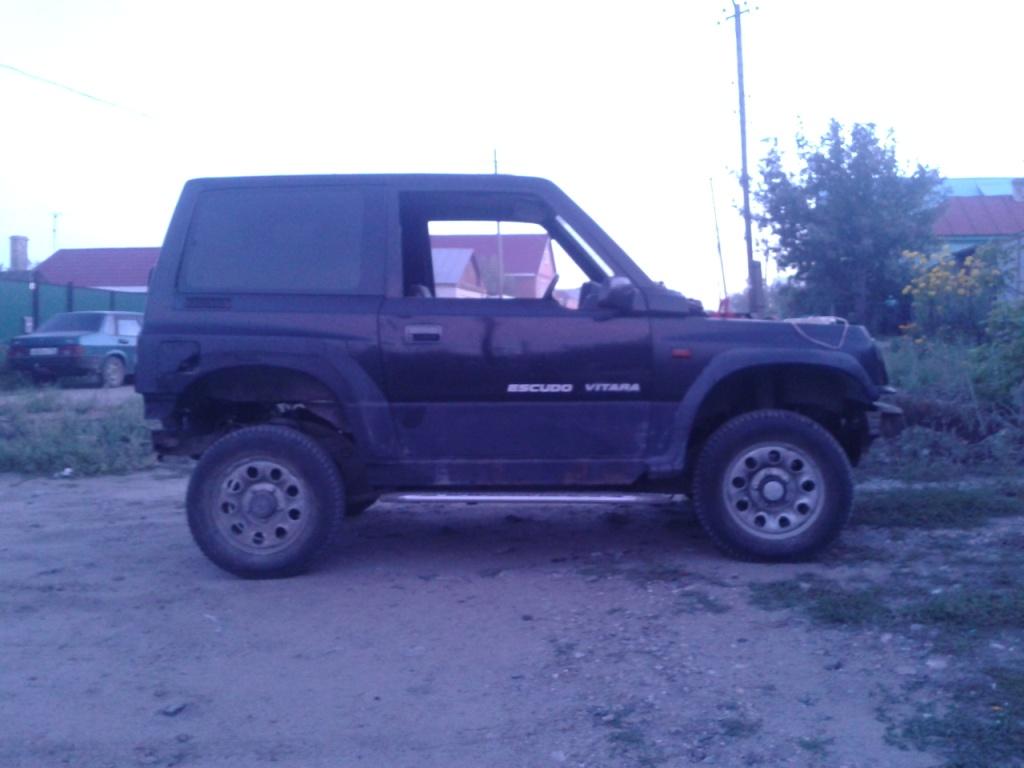

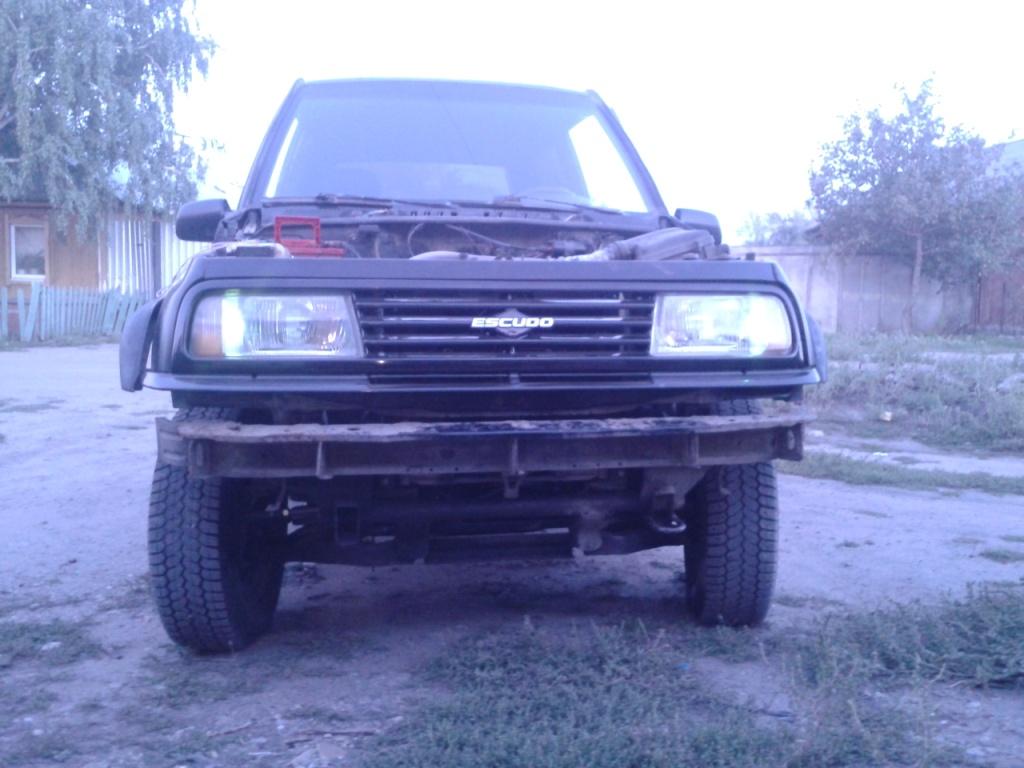

    Йес-йес-йеРеинкорнация прошла успешно, осталось губки подкрасить, марафет навести и в путь! Ещё раз всем спасибо!Джип Ок!


    Вложения:

    • Фото-0163.jpg
    • Фото-0164.jpg
    • Фото-0165.jpg
  31. Александр Mi
    Оффлайн

    Александр Mi

    Регистрация:
    22 сен 2010
    Сообщения:
    1.478
    Баллы:
    233
    Адрес:
    Минск
    Ответ: Фото подкапотного пространства.

    Большой страшны джЫп получился :thumbsup:

    Каким профилем бодик сделал? сколько см , рулевой кардан и рычаги кпп удлиннял? Ну и за лифт подвески тоже рассказывай....
