Подсветка пространства ног (новая версия)

Тема в разделе "NSGV / Тюнинг и модернизация", создана пользователем Wobrr, 12 янв 2013.

  1. Wobrr
    Оффлайн

    Wobrr

    Регистрация:
    29 июл 2012
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Москва
    На дворе уже январь 2014 года, и ничего не сгорело, как пишут в ветках VW-AUDI.

    11.02.13 пока работает, соневаюсь, что сгорит. Немцы тоже не дебилы, если бы светодиод сгорал, то они бы вкрячили в схему диод и при обратной полярности вообще бы не загорался. А, то нас таких умников-самоделкиных много.
    01.02.13 полёт нормальный!!!!! Ничего не сгорело!!!
    Озадачился я подсветкой пространства ног, и приступил……….

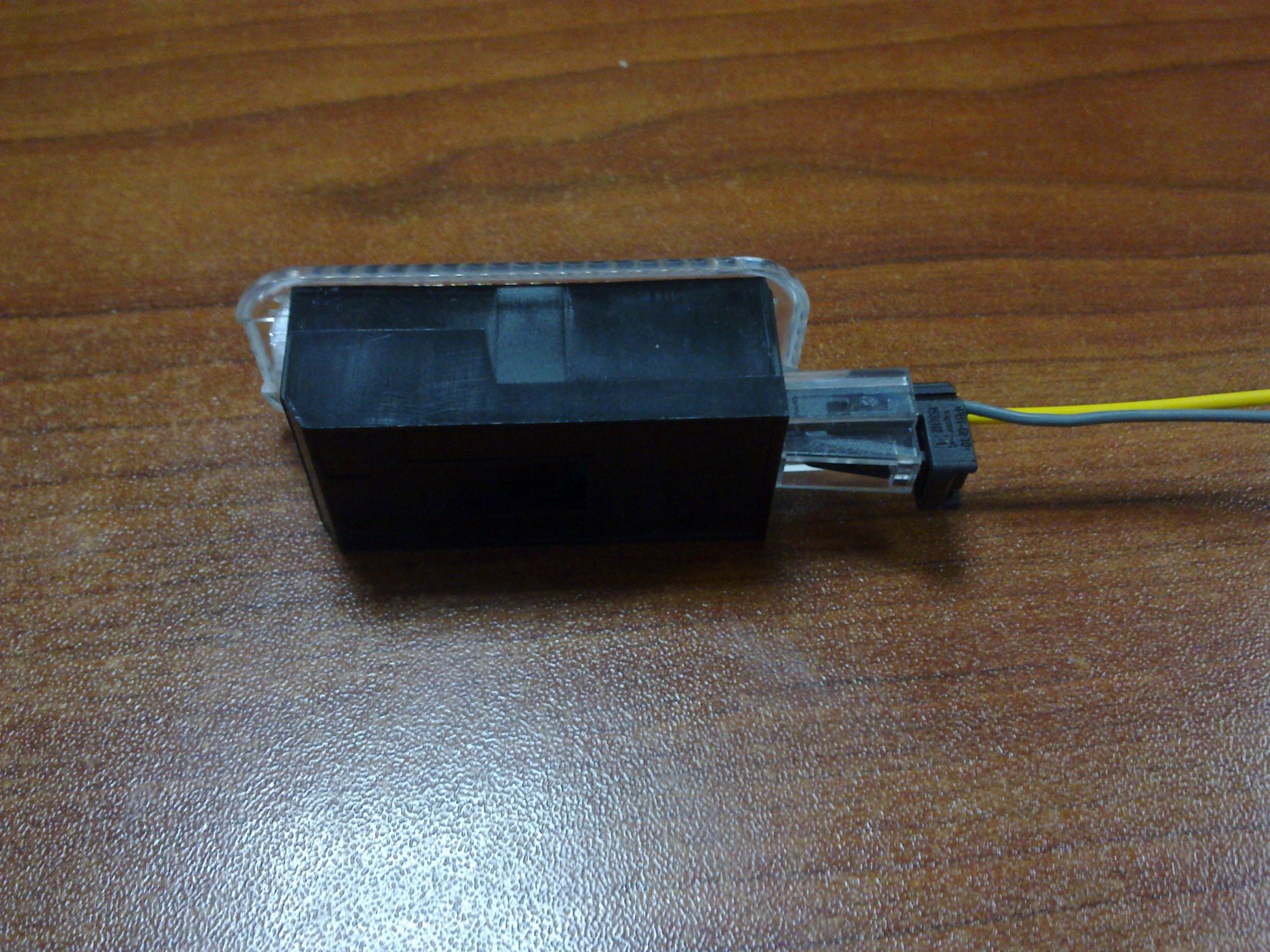

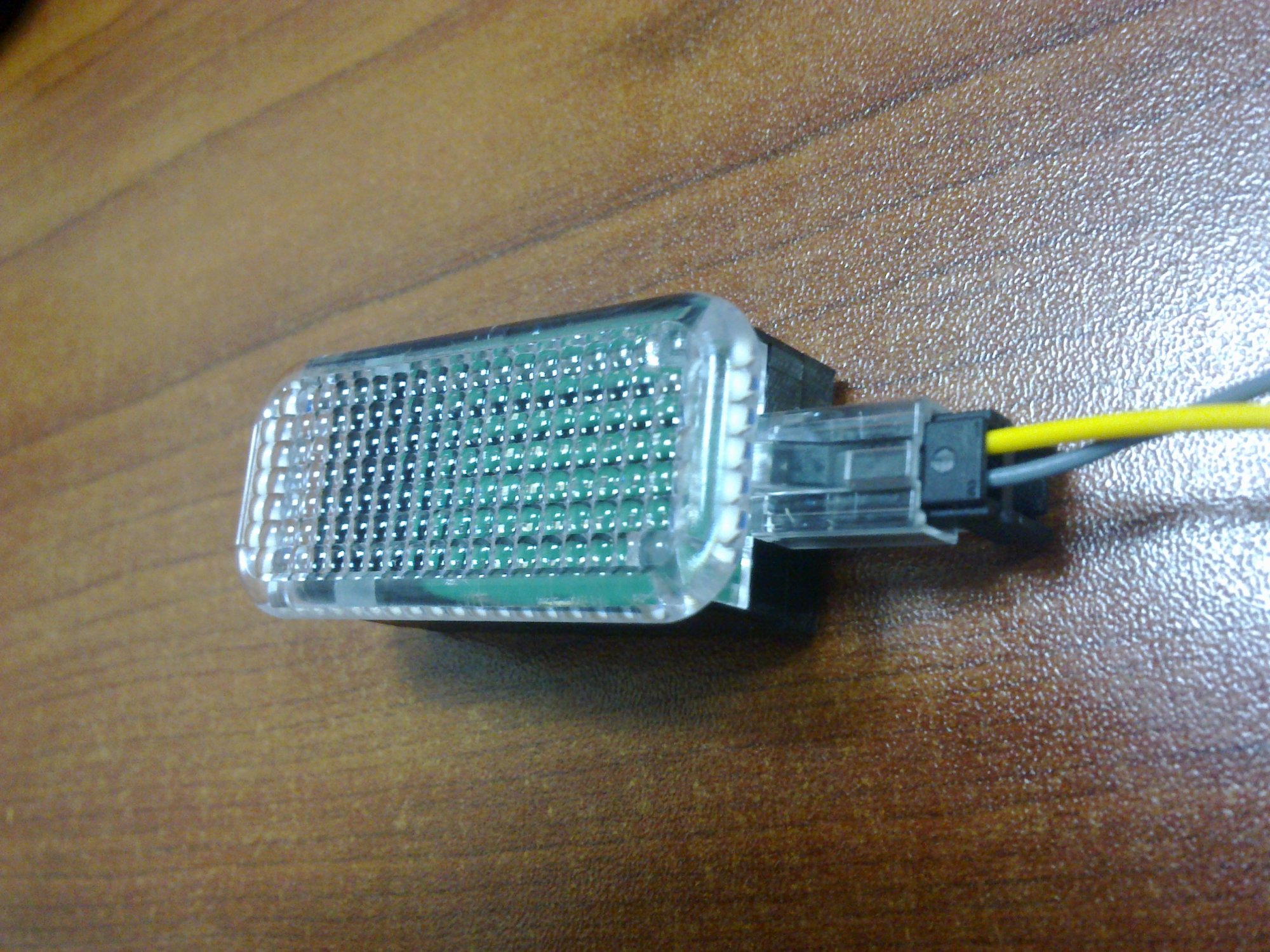

    1. Приобрёл VAG фонарики PART NUMBER: 8J0947409A за штуку(проводочки 000 979 009E- 2 шт.), 4B0971832 корпус контактов - 2 шт.,(благо у офдилера VW работаю). Фонарики хитрые, светодиодные.[​IMG] Фото0064.jpg Фото0065.jpg

    Когда подключаешь прямую полярность светят белым, когда обратную – красным.
    Фото0061.jpg Фото0062.jpg

    2. Задача была такая:
    При открывании двери загорается белая подсветка ног, вместе с лампочкой подсветки двери.

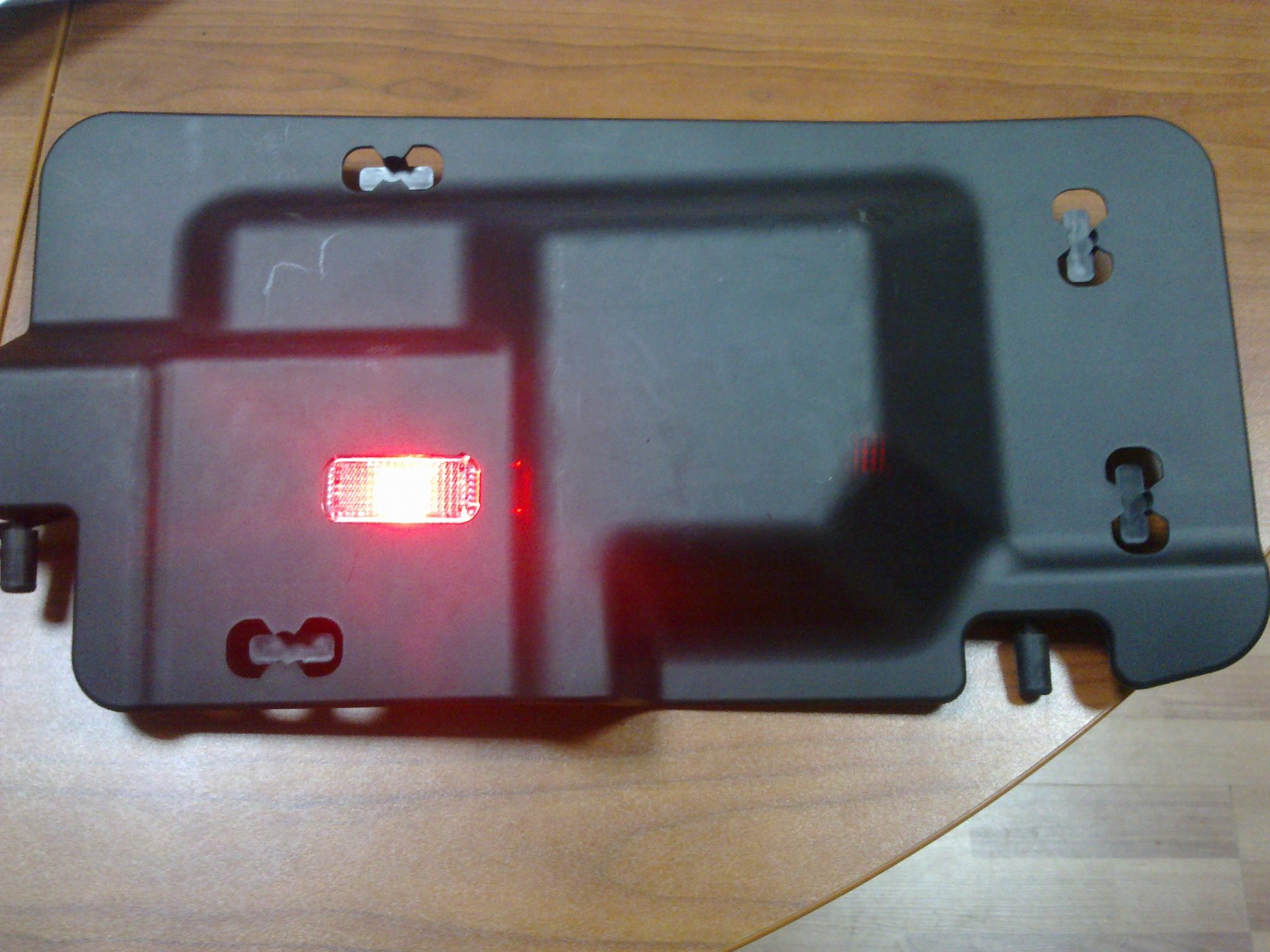

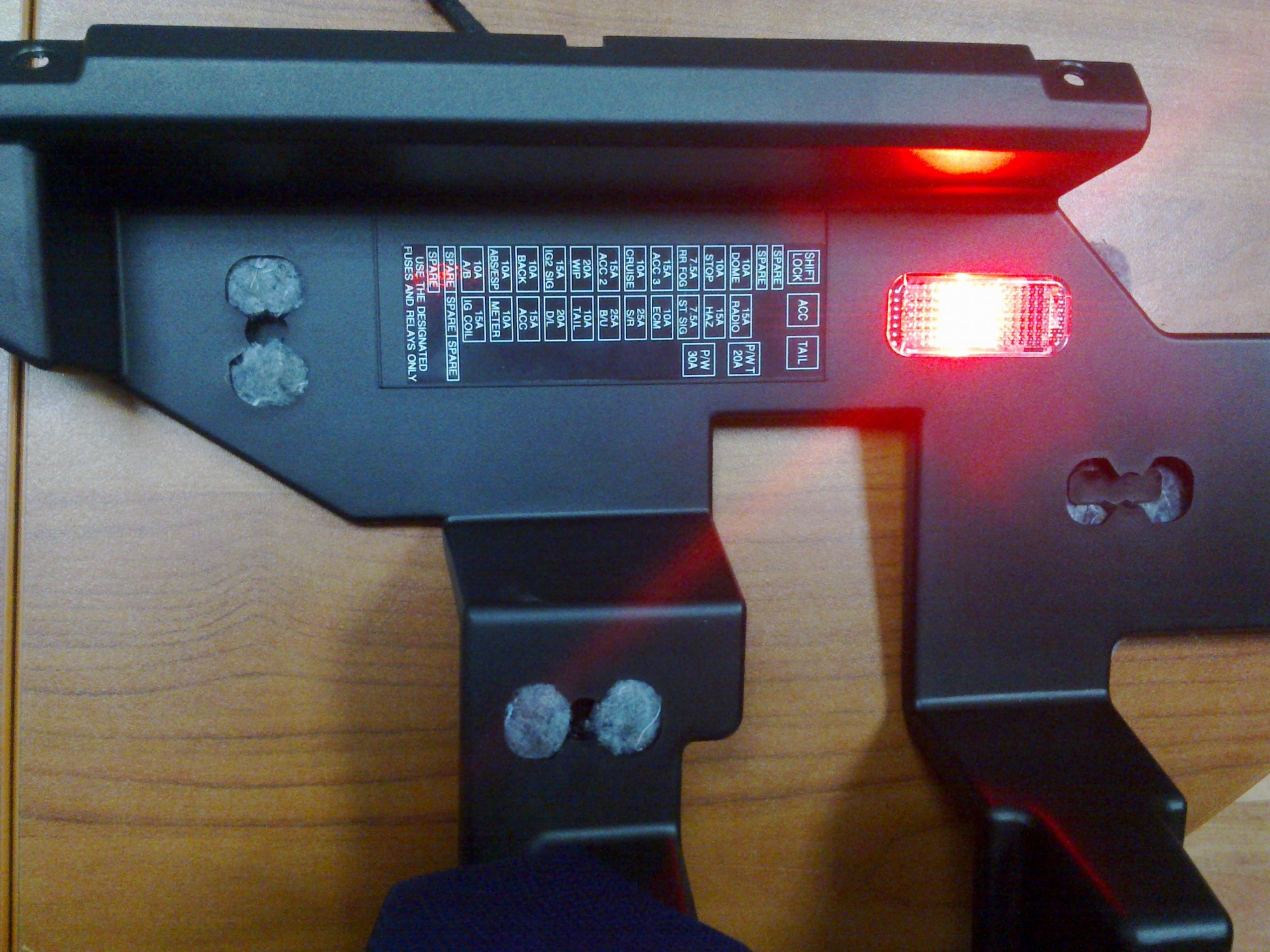

    При включении зажигания и закрытой двери загорается красная подсветка (режим движения а/м) Фото0066.jpg Фото0067.jpg , как только открываешь дверь опять загорается белая подсветка.
    Типа «а ля» AUDI-VW-SUZUKI.


    Вооружился я паяльником, DREMELем и мозгами и вот, что вышло.

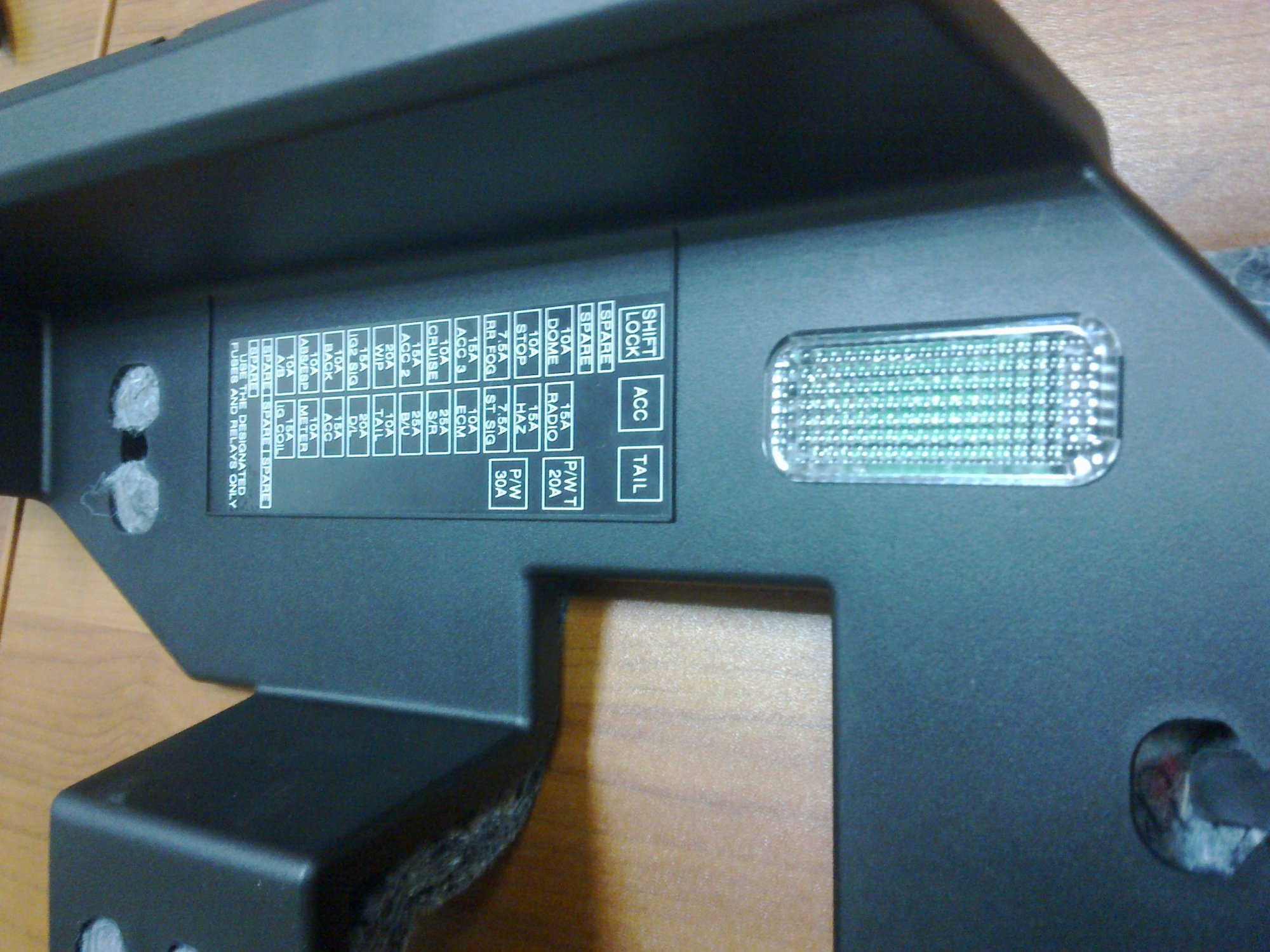

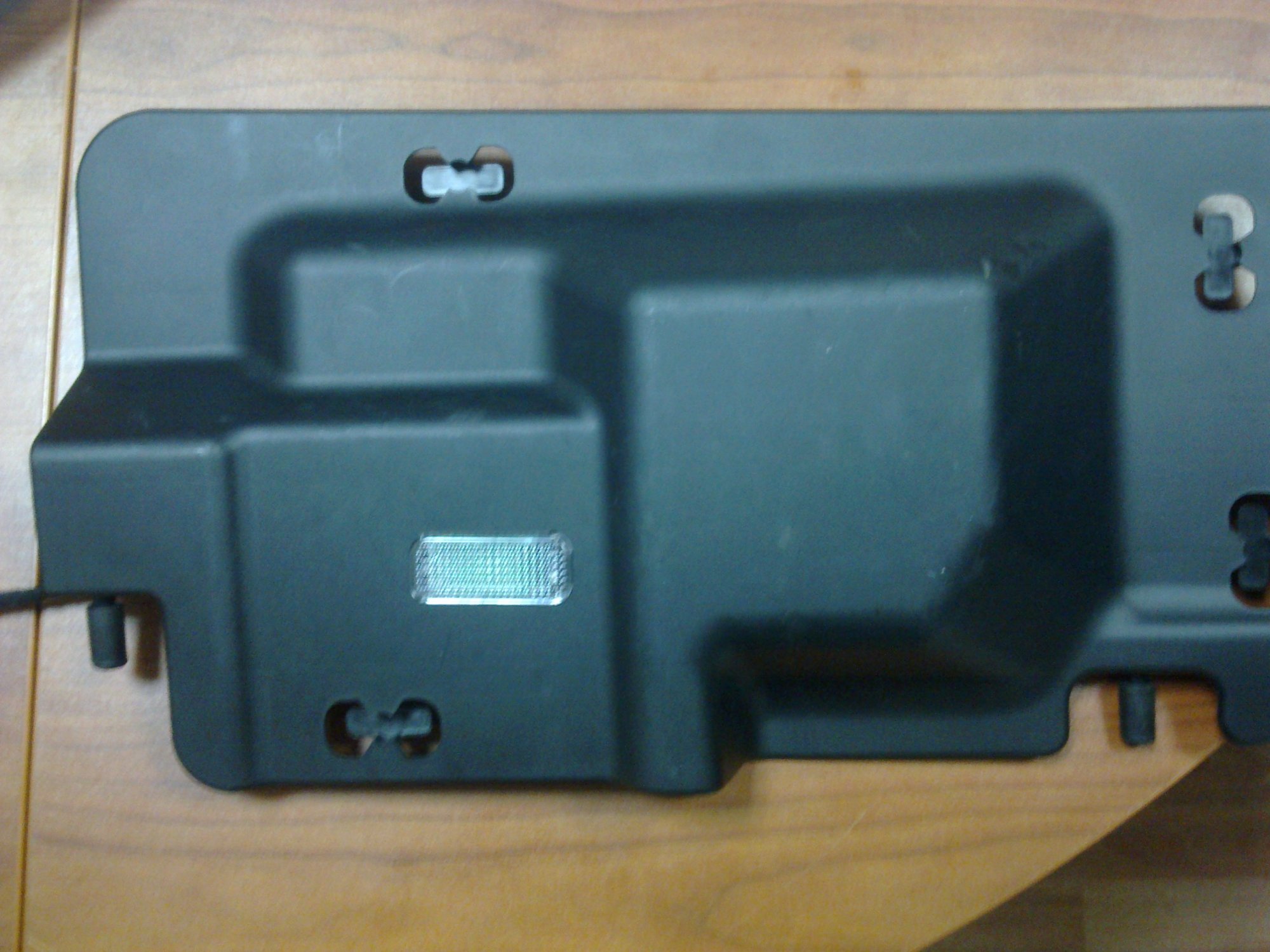

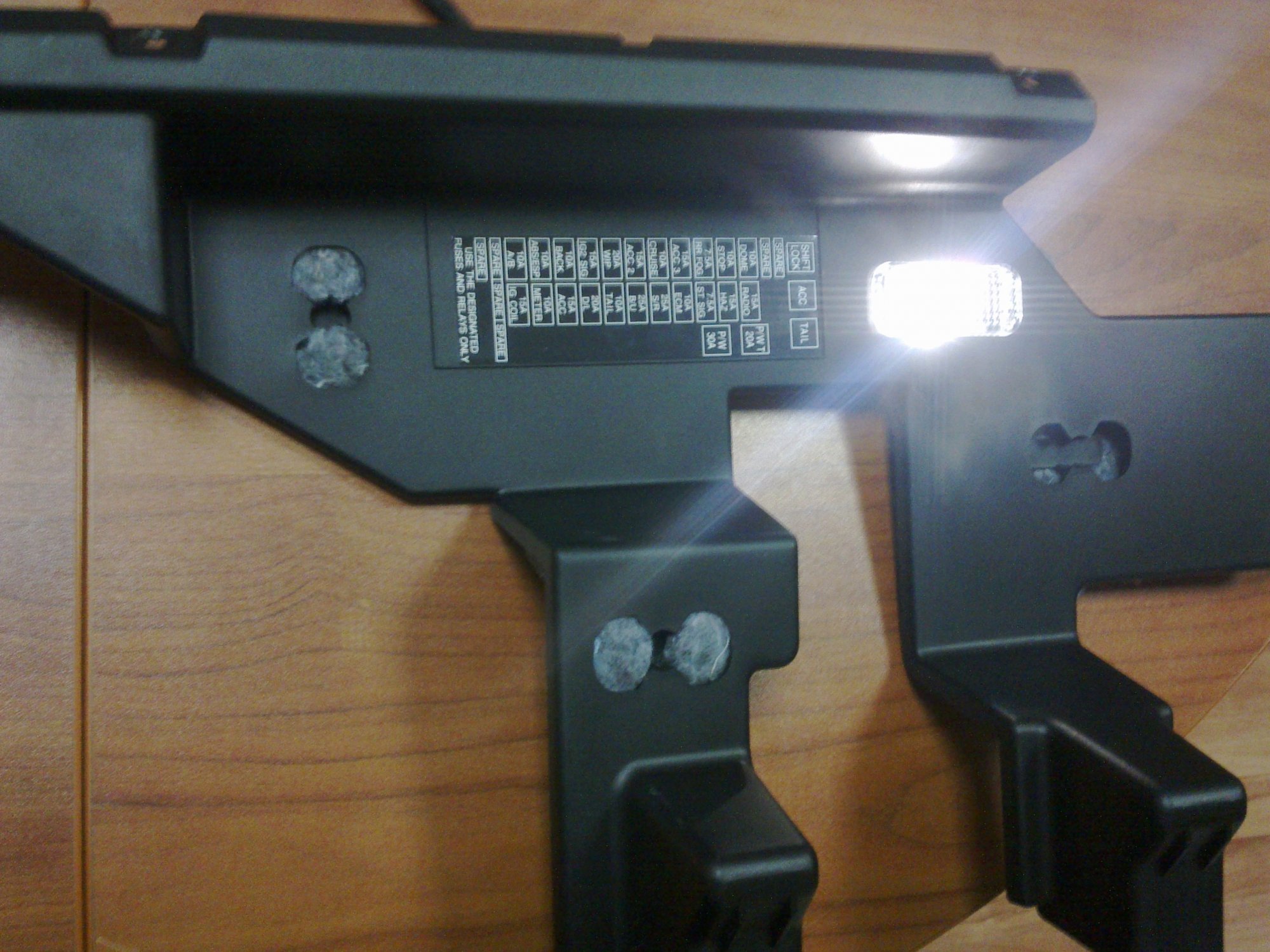

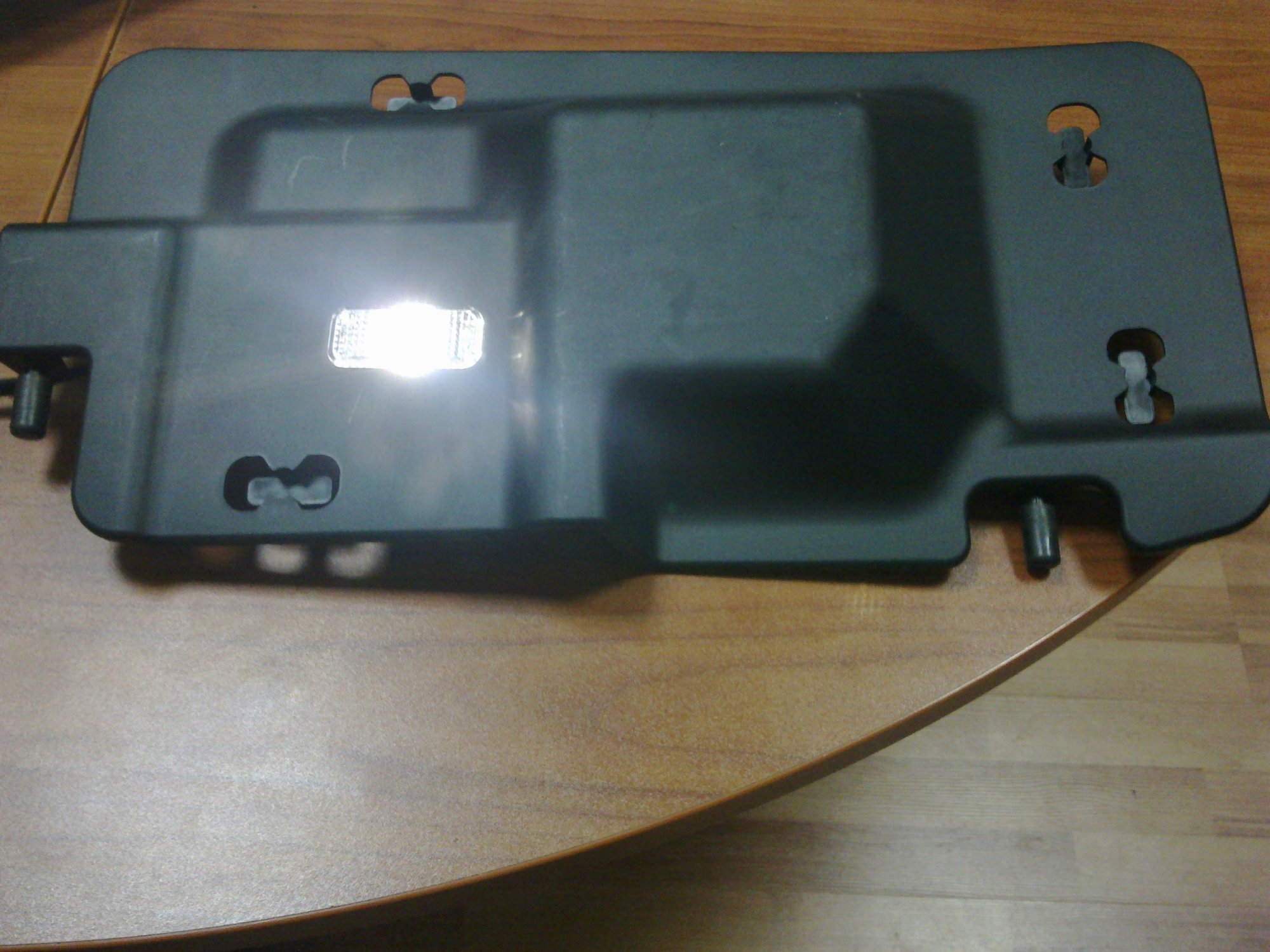

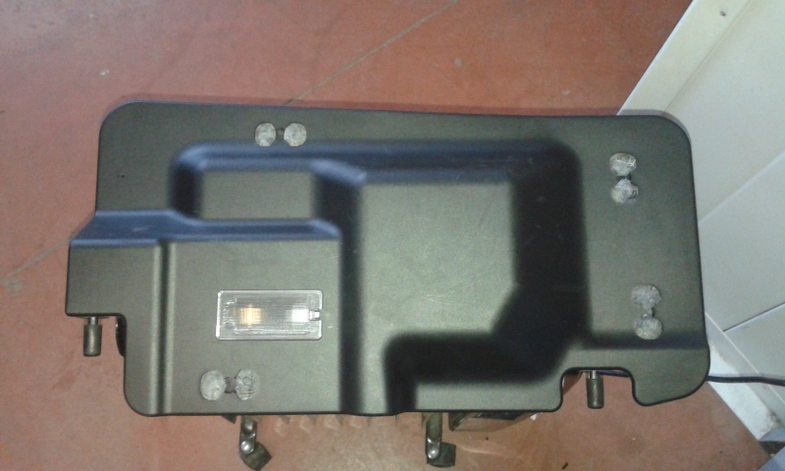

    Врезал плафоны в левую и правую панели:

    Фото0068.jpg Фото0063.jpg
    Получилось прикольно.
    Потом попробую проффотиком сделать фотографии инсталлированых плафонов.

    Последнее редактирование: 24 янв 2014
    serg365 и VipeRms нравится это.
  2. Загрузка...


  3. Wobrr
    Оффлайн

    Wobrr

    Регистрация:
    29 июл 2012
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Москва
    Завтра посмотрю и схему подключения скину.

  4. serg365
    Оффлайн

    serg365

    Регистрация:
    24 ноя 2011
    Сообщения:
    640
    Баллы:
    247
    Адрес:
    Ярославль
    Зачетные плафоны! Они плавно переключаются с красного на белый? Можно номерок? Они в комплекте со штекерами идут? Если нет, то можно номерок штекеров?

  5. nickm
    Оффлайн

    nickm

    Регистрация:
    3 май 2008
    Сообщения:
    75
    Баллы:
    48
    Адрес:
    Нижний Новгород
    Part number в студию, не томи!

  6. Wobrr
    Оффлайн

    Wobrr

    Регистрация:
    29 июл 2012
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Москва
    Плавно они сами по себе не переключаются, надо схему мастерить для плавного переключения, а саму схему щас скину.

  7. serg365
    Оффлайн

    serg365

    Регистрация:
    24 ноя 2011
    Сообщения:
    640
    Баллы:
    247
    Адрес:
    Ярославль
    А номер точно правильный? На схеме фонарь с лампой накаливания. Может все же этот 8J0 947 409 A . А второй номер не бьется вообще. А что Вы имели ввиду под словом корпус контактов?

  8. Wobrr
    Оффлайн

    Wobrr

    Регистрация:
    29 июл 2012
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Москва
    Я в самом начале редактнул! Посмотри в самом первом сообщении.

  9. serg365
    Оффлайн

    serg365

    Регистрация:
    24 ноя 2011
    Сообщения:
    640
    Баллы:
    247
    Адрес:
    Ярославль
    4B0971832 корпус контактов без самих контактов.
    000 979 009 E провод с клеммой в этот корпус(нужно 4 штуки).

  10. serg365
    Оффлайн

    serg365

    Регистрация:
    24 ноя 2011
    Сообщения:
    640
    Баллы:
    247
    Адрес:
    Ярославль
    И еще вот инфа для размышления: Решил немного переделать свой авто. Начну с самого лёгкого, отковырял плафон багажника 6Q0947415 и выяснил что родной разъём не подойдёт, нам нужен разъём 4B0971832 ,а в него вставляются контакты N90764701 (придётся откусить родной разъём, но по одному проводку, что-бы не замкнуть, запаиваем контакты, там у нас красный провод это плюс) , плафон берём от AUDI 8J0947409A( он светодиодный) и вставляем в него только что спаянный разъём, всё подходит как родное.Ещё немного о плафоне 8J0947409A 1контакт это -, 2контакт это + ,(ЕСЛИ ПОМЕНЯТЬ ПОЛЯРНОСТЬ БУДЕТ СВЕТИТЬ КРАСНЫМ, НО НЕДОЛГО!!! ,а вообще при подключении с изменённой полярностью, если Вы захотите красную подсветку можно подавать 6 в ,тогда ему ничего не будет.

  11. Wobrr
    Оффлайн

    Wobrr

    Регистрация:
    29 июл 2012
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Москва
    4B0971832 корпус контактов без самих контактов.
    000 979 009 E провод с клеммой в этот корпус(нужно 4 штуки).

    Всё верно! Эти номерочки!
    Но, есть одно НО.....000 979 009 E провод с клеммой в этот корпус(нужно 2 ДВЕ!!!!!!!!!!! штуки), поскольку ОДИН проводок имеет ДВА контакта!!!!! По контакту на один конец, кусаешь пополам и получаешь 4 проводочка с контактами. Поэтому надо заказывать 2 штучки.

    На счёт 6В (обратной полярности) надо подумать!!! Если сгорит, то и хрен с ним ( на новых 6В смастрячу, если сгорит).

    с плафончиком действительно обшибся!Сорри!!! Индекс на конце должен быть действительно А!!!!!!!!!!!!! Без А-это обычная галогенка! Просто в з/н запчастист указал без А, а потом я ему указал, что нада с А!

  12. serg365
    Оффлайн

    serg365

    Регистрация:
    24 ноя 2011
    Сообщения:
    640
    Баллы:
    247
    Адрес:
    Ярославль
    Много тем перечитал по этим плафонам, обратную полярность давать им нельзя!!! Похоже даже и с 6В, народ на фольцах и ауди уже все пробовали-горят диоды. Короче только нормальная полярность и только белый цвет....печаль....

  13. Wobrr
    Оффлайн

    Wobrr

    Регистрация:
    29 июл 2012
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Москва
    Блин! Сколько фольксов в своей жизни "переломал", а о такой мелочи не задумывался.
    Завтра разберу новый плафон и посмотрю, чего там за элементы впаяны (только если от не хрена делать)

  14. serg365
    Оффлайн

    serg365

    Регистрация:
    24 ноя 2011
    Сообщения:
    640
    Баллы:
    247
    Адрес:
    Ярославль
    Могу и так сказать: один диод и одно нагрузочное сопротивление. При неправильном подключении сгорает это сопротивление и диод красным уже не загорается. При нормальном подключении тоже не загорается, если только подключить в обход этого сопротивления.

  15. serg365
    Оффлайн

    serg365

    Регистрация:
    24 ноя 2011
    Сообщения:
    640
    Баллы:
    247
    Адрес:
    Ярославль
    А идея была не плохая, можно подумать над таким же решением, но с другой материальной базой. Есть же светодиоды, которые меняют свой цвет, только заколхозить в какой-нибудь плафон и все.

  16. Wobrr
    Оффлайн

    Wobrr

    Регистрация:
    29 июл 2012
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Москва
    Интересно! А нахрена тогда он загорается красным, светодиод либо горит, либо не горит. Выгорает сопротивление! Как же оно там подлкючено? Что нахрен выгорает. Точно, завтра разберу!

  17. serg365
    Оффлайн

    serg365

    Регистрация:
    24 ноя 2011
    Сообщения:
    640
    Баллы:
    247
    Адрес:
    Ярославль
    Подключено последовательно светодиоду.

  18. Wobrr
    Оффлайн

    Wobrr

    Регистрация:
    29 июл 2012
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Москва
    3 дня, полёт нормальный. Пока ничего не сгорело.

  19. nickm
    Оффлайн

    nickm

    Регистрация:
    3 май 2008
    Сообщения:
    75
    Баллы:
    48
    Адрес:
    Нижний Новгород
    Из всего выше описанного, я так и не понял, куда этот плафончик подключается?

  20. serg365
    Оффлайн

    serg365

    Регистрация:
    24 ноя 2011
    Сообщения:
    640
    Баллы:
    247
    Адрес:
    Ярославль
    Если 5D, то можно к проводам подсветки двери, если 3D, то к плафону салона.

  21. Garik54rus
    Оффлайн

    Garik54rus

    Регистрация:
    5 июл 2011
    Сообщения:
    161
    Баллы:
    94
    Адрес:
    Новосибирск
    Тоже подумываю о такой подсветке. Только думаю красный запитать не на ключ а на габариты. И еще вопрос, диод не погорит, когда у вас на заведенной машине (горит красный) отркыли дверь (на белый) ,или машину нужно глушить? Или я где то не до понял.


    Здесь менять полярность не советуют http://vw-golfclub.ru/forum/showthread.php?t=16710

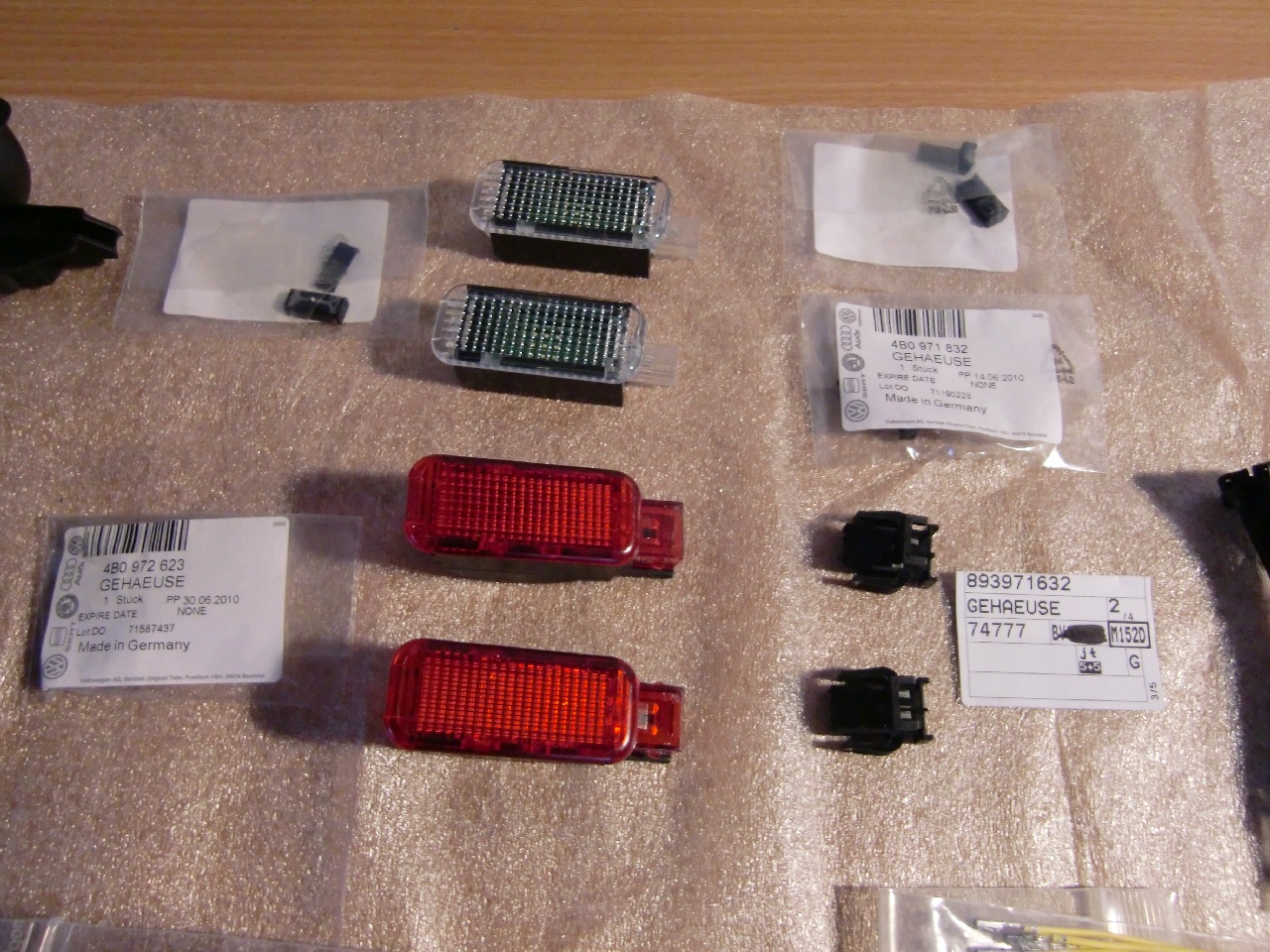

    похоже есть еще и красные


    Вложения:

    • cimg1349nn.jpg
  22. Wobrr
    Оффлайн

    Wobrr

    Регистрация:
    29 июл 2012
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Москва
    Не советуют, а я подключил. Вот теперь жду, когда сгорят, отпишусь если через месяц не сгорят.

  23. nickm
    Оффлайн

    nickm

    Регистрация:
    3 май 2008
    Сообщения:
    75
    Баллы:
    48
    Адрес:
    Нижний Новгород
    А куда подключили? Я уже cделал подсветку по старой схеме (врезаясь в провода), может что-то новое предложите.

    Просто у меня плафон с левой стороны то горит, то не горит, а лезть туда не охота (шумка). Хотя надо :(

  24. Wobrr
    Оффлайн

    Wobrr

    Регистрация:
    29 июл 2012
    Сообщения:
    22
    Баллы:
    7
    Адрес:
    Москва
    Всё очень просто. Снимаете подрулевую панель (три самореза), слева есть блок с тремя большими разъёмами. Там есть всё и зажигание и плюс и минус и концевики.

  25. КВД
    Оффлайн

    КВД Автосервизмен,уже на пенсии,к сожалению....

    Регистрация:
    15 апр 2010
    Сообщения:
    616
    Баллы:
    291
    Адрес:
    Московская область г.Королёв
    Респект аффтару-чо то я не допёр до такого и калхозил светодиоды,хотя сам занимаюсь ремонтом и разборкой аудей и фонариков у меня этих валяется стадо!!
    Ну вот не зря говорят век живи-век учись.
    Пы.Сы. Кстати такие же фонарики стоят у Аудей в спинках задних сидений снизу и освещают пространство ног задних пассажиров..

  26. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.280
    Баллы:
    363
    Адрес:
    Воронеж
    Вышли пяток :cool:

  27. HEAD
    Оффлайн

    HEAD

    Регистрация:
    17 окт 2009
    Сообщения:
    512
    Баллы:
    301
    Адрес:
    Москва ЦАО

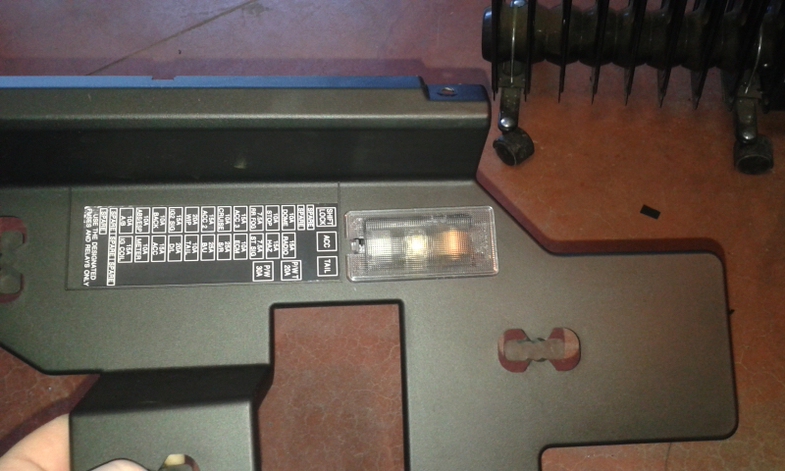

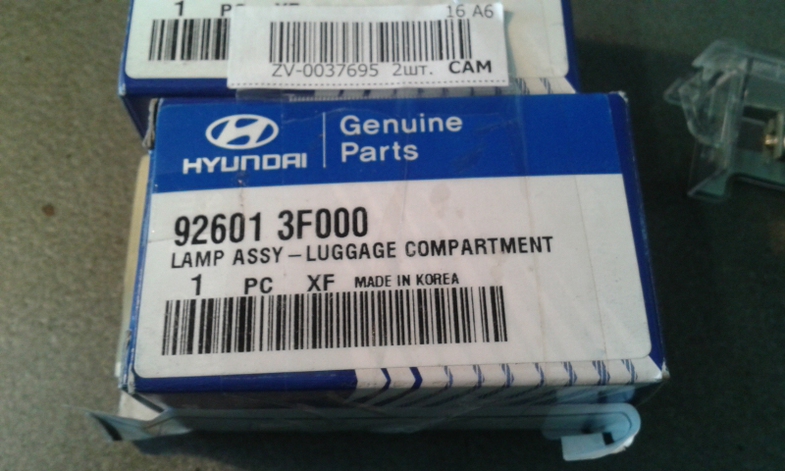

    я купил плафоны от KIA Magentis 3 шт. 2-а врезал для подсветки ног, один для подсветки бардачка.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

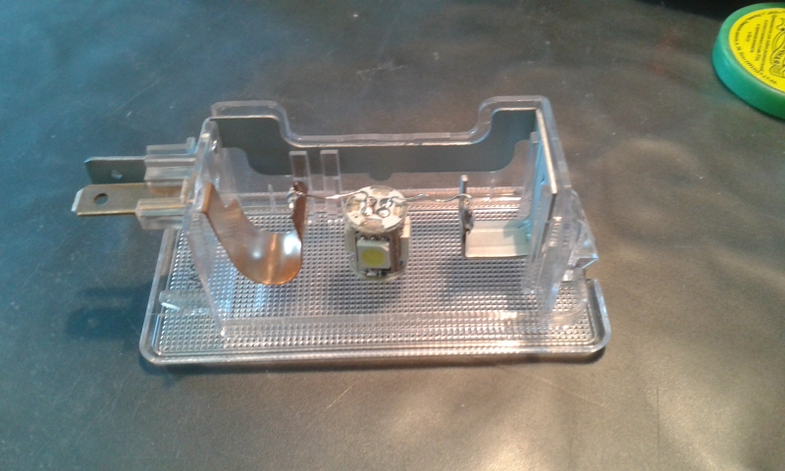

    и впаял туда диод)

    [​IMG]

  28. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.280
    Баллы:
    363
    Адрес:
    Воронеж
    Через разъемчик, видимо ...

  29. HEAD
    Оффлайн

    HEAD

    Регистрация:
    17 окт 2009
    Сообщения:
    512
    Баллы:
    301
    Адрес:
    Москва ЦАО
    на фото видно что на плафоне 2-а разъема "папа", соответственно одеваются клеммы "мама" и все... Очень просто)

  30. dima0202
    Оффлайн

    dima0202

    Регистрация:
    3 июн 2012
    Сообщения:
    514
    Баллы:
    187
    Адрес:
    Москва
    Я так подозреваю, раз там светодиоды, то всегда вкл.

  31. HEAD
    Оффлайн

    HEAD

    Регистрация:
    17 окт 2009
    Сообщения:
    512
    Баллы:
    301
    Адрес:
    Москва ЦАО

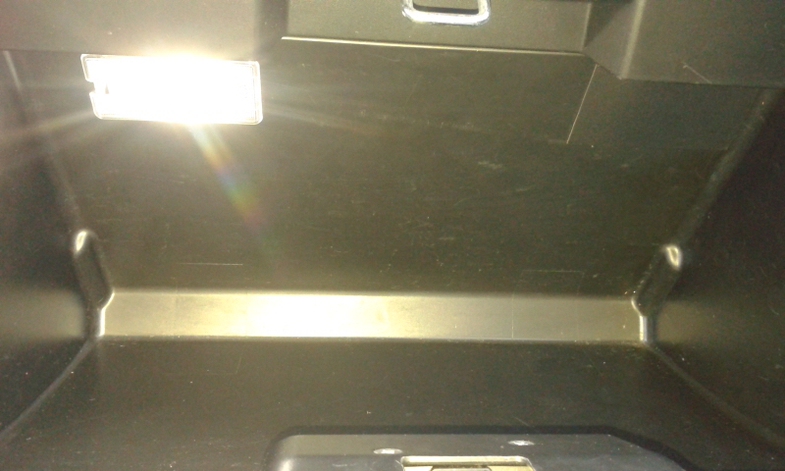

    в бардачке установлен концевик на минус, + от АСС
    подсветка ног запитана от фонарика из багажника, тупо припоялся к контактам на лампу после кондесатора, можно и отключить ее вместе с плафоном багажника... Сел в машину ноги светятся и гаснут как в театре.

    vovan нравится это.
