Приспособление для замены подшипника полуоси

Тема в разделе "Grand Vitara, Grand Vitara XL-7", создана пользователем Nikoban, 28 май 2013.

  1. Nikoban

    Nikoban

    Регистрация:
    24 май 2013
    Сообщения:
    208
    Баллы:
    110
    Адрес:
    Москва, Бибирево

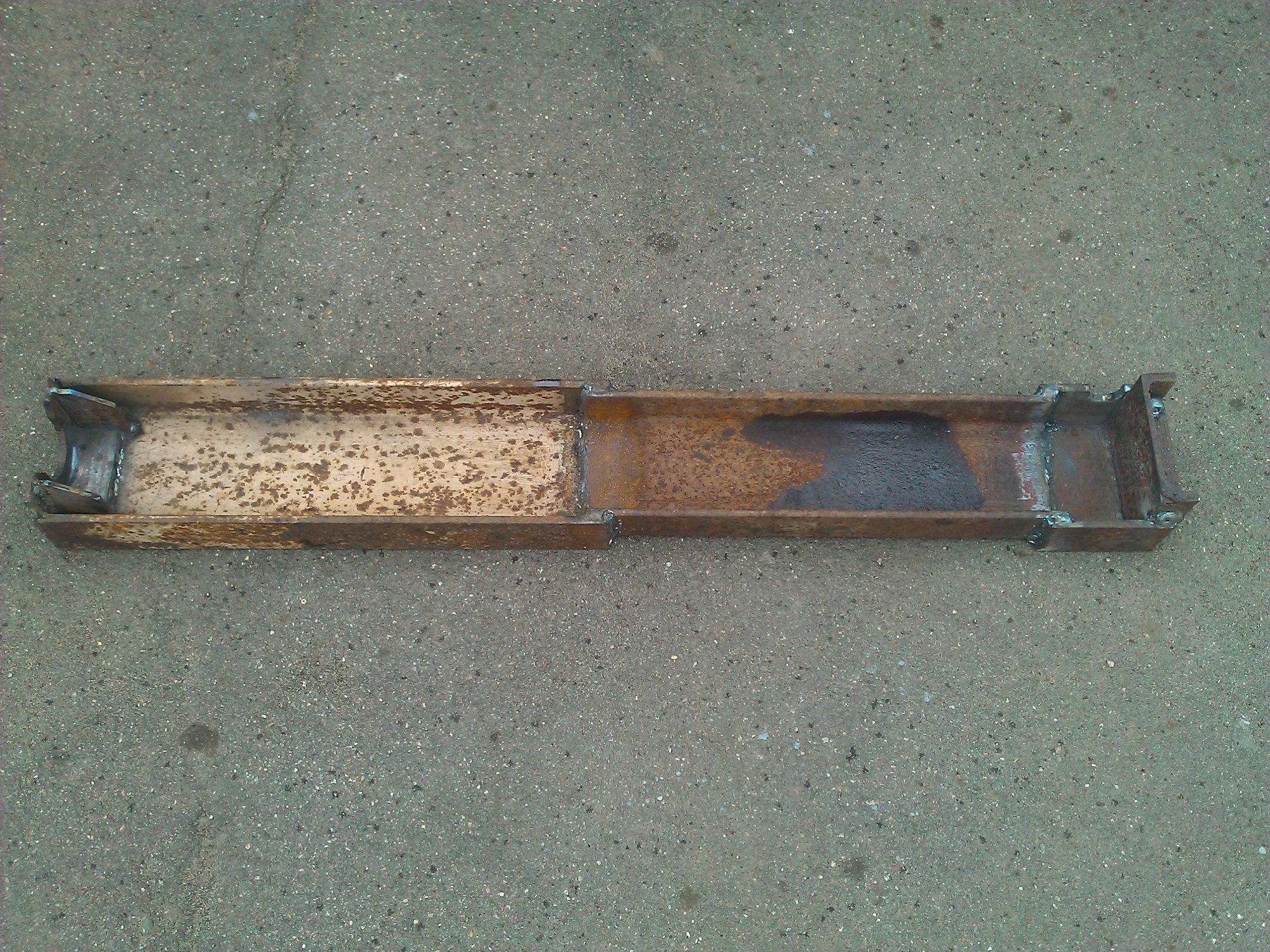

    Понадобилось заменить подшипник полуоси, т.к. зашумел. Купил для замены оригинальную запорную втулку, подшипник Koyo и сальник оригинал. Зная, какие могут быть мучения при замене подшипника, решил облегчить себе жизнь и сварганил приспособу. Вот такую -

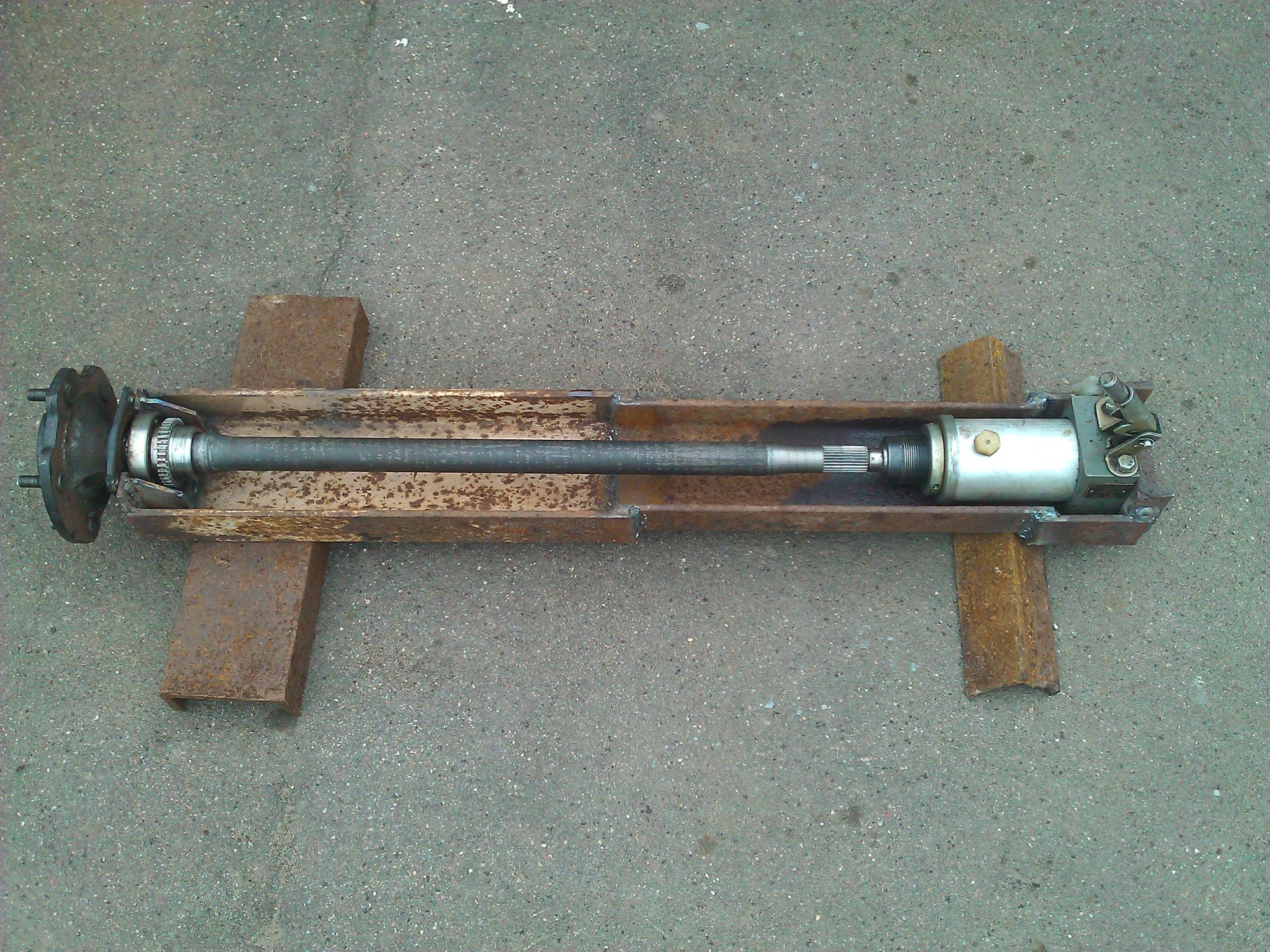

    Так сказать, слепил из того что было. Использовал только болгарку и сварку. С одной стороны вставляется полуось, а с другой гидроцилиндр. Вот общий вид.

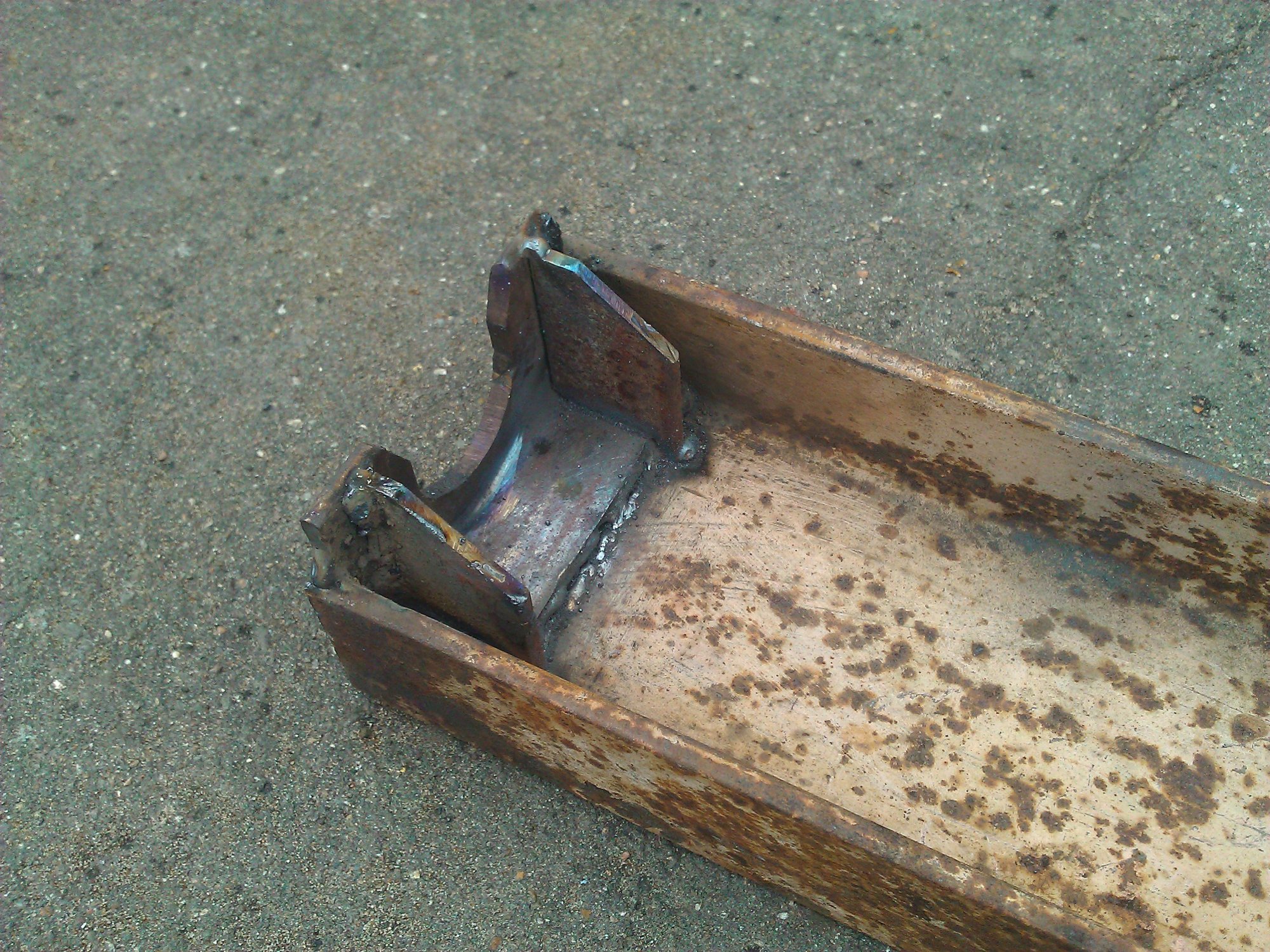

    С одной стороны выточил из уголка и вварил упор для спрессовывания подшипника полуоси а так же кольца АБС.

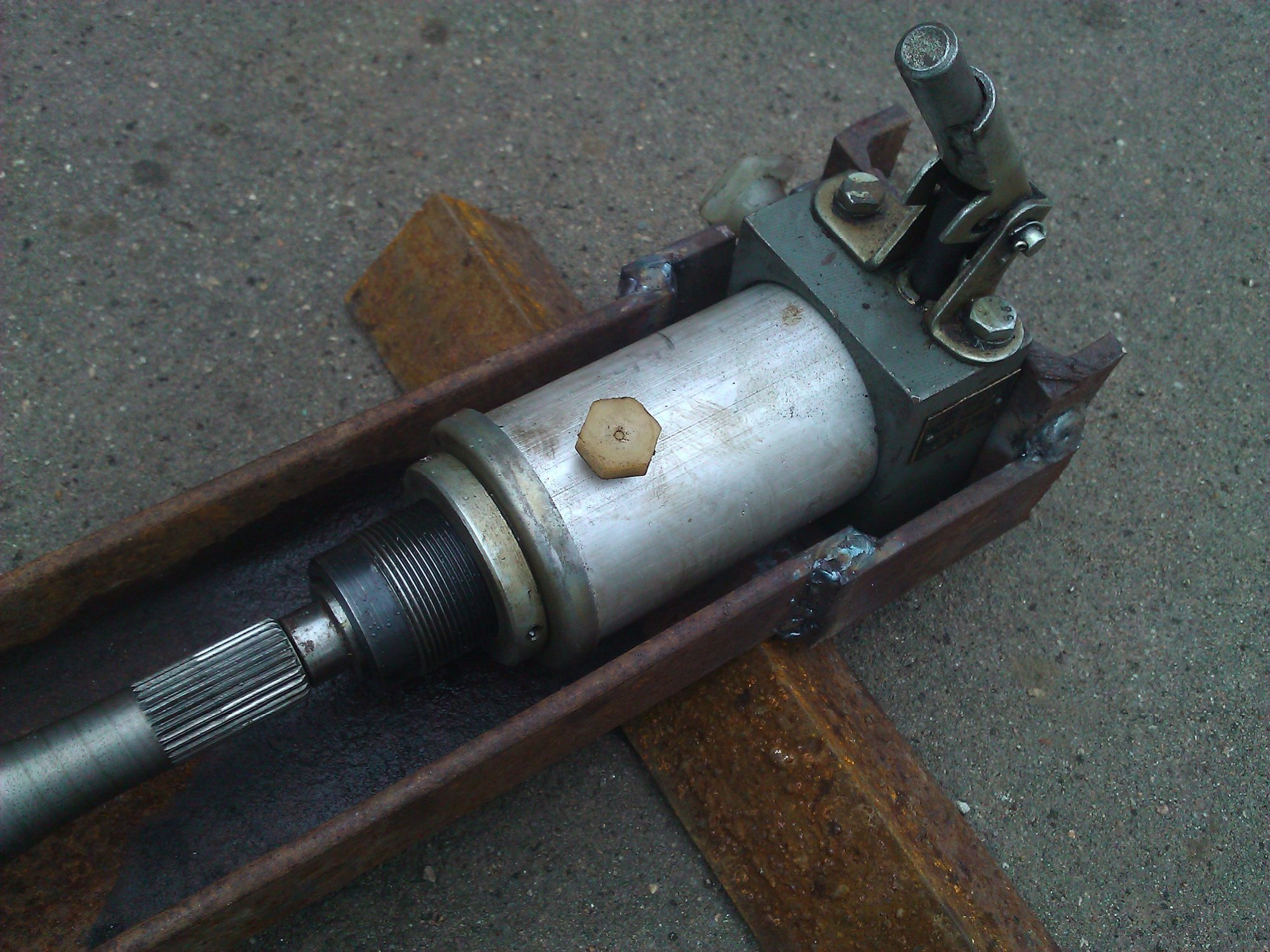

    С другой стороны вварил упор из куска швеллера для гидроцилиндра.

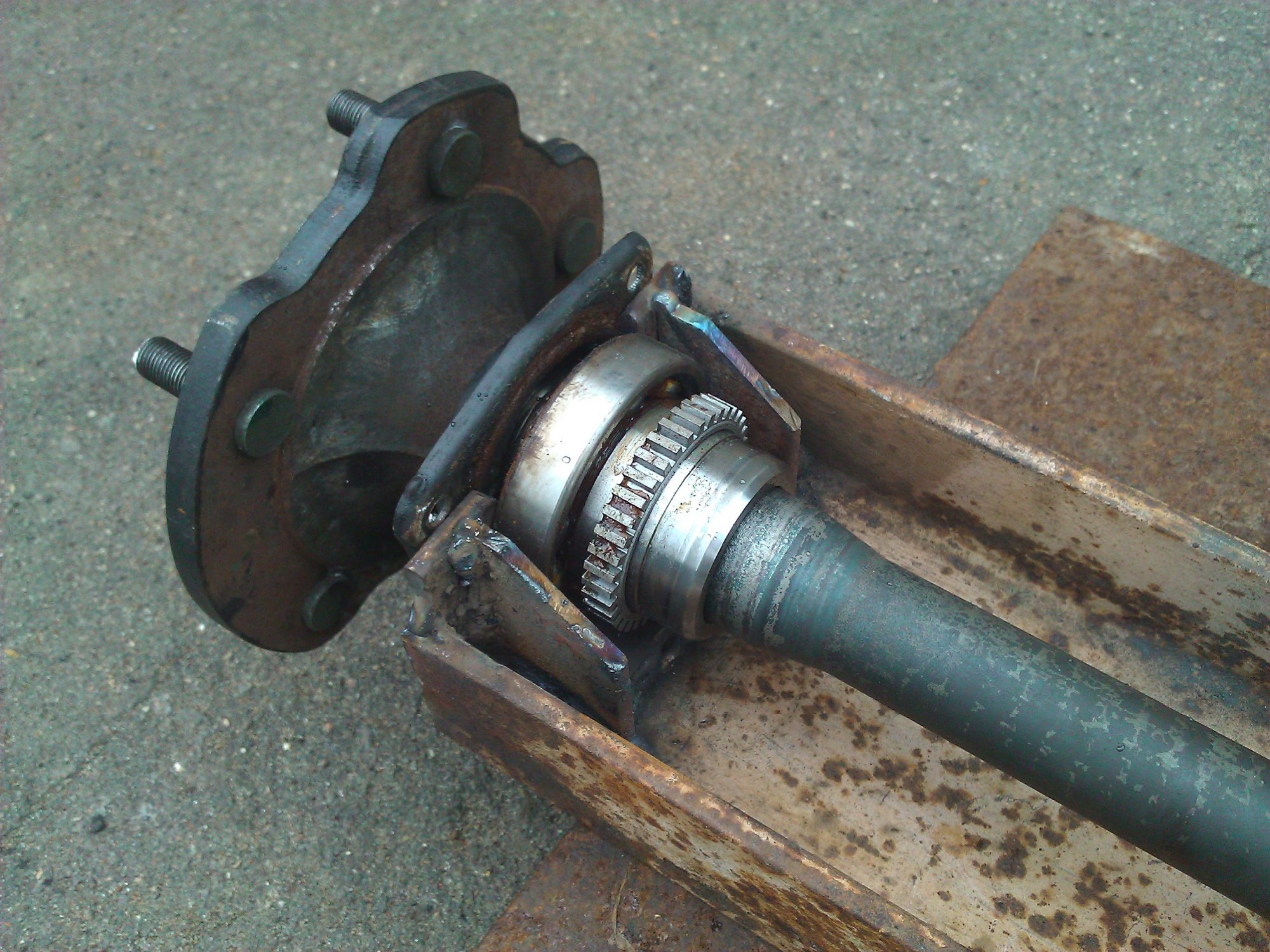

    Так вставляется полуось, шпильки выбиваются из держателя лёгким ударом молотка -

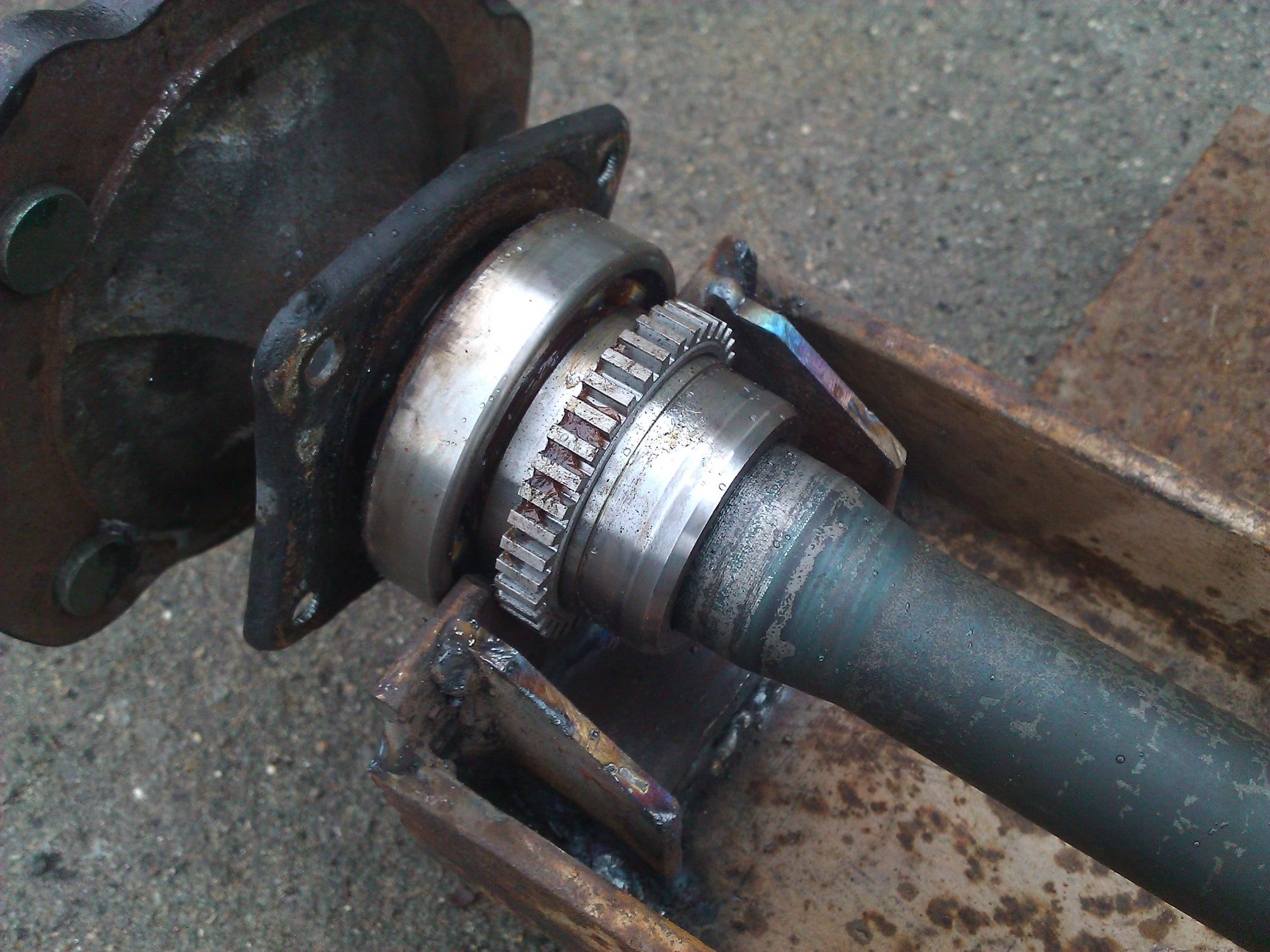

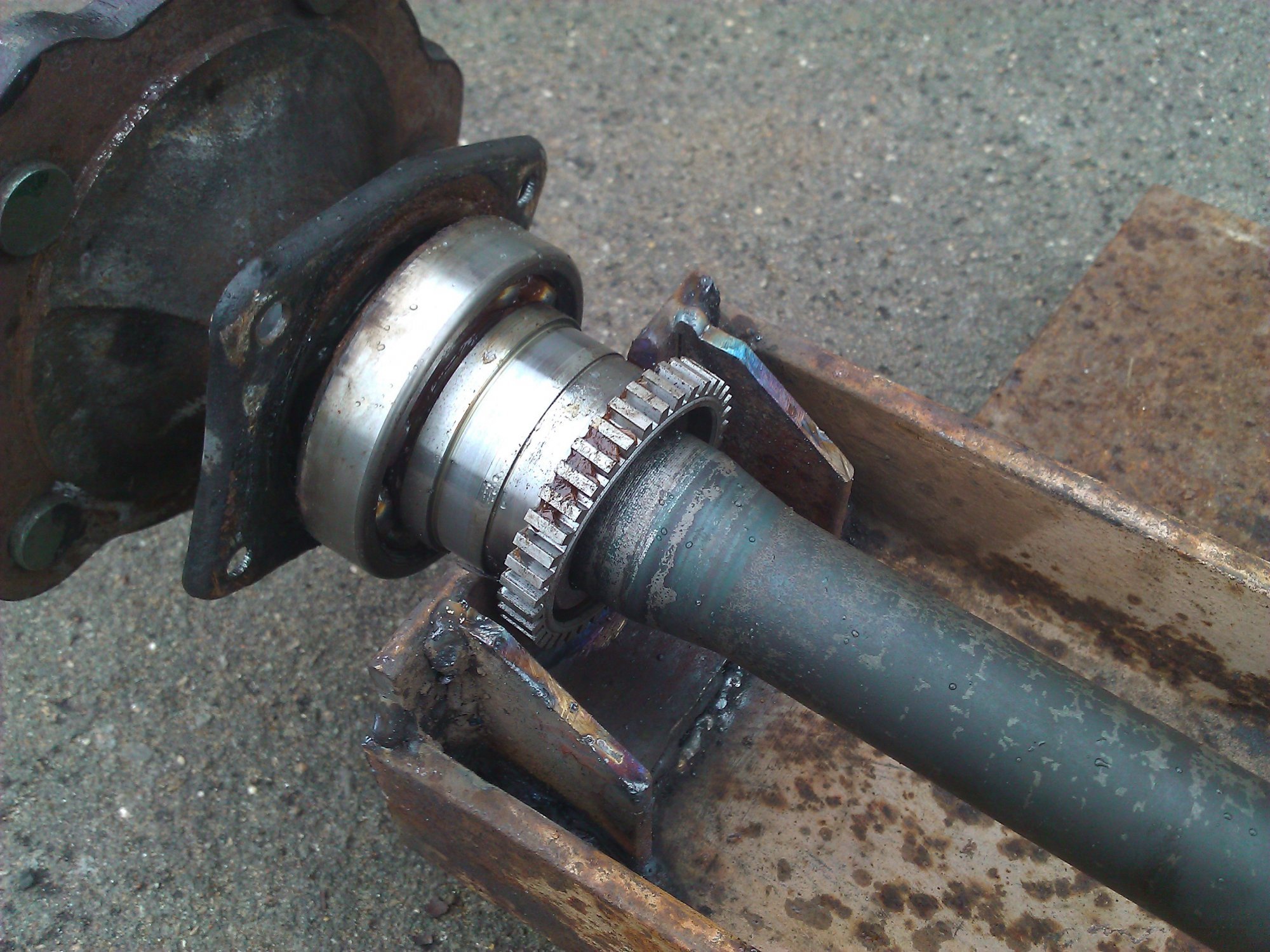

    Итак, как это действует. Сначала снял кольцо АБС. Для этого поставил полуось с упором в кольцо -


    Раз, два и кольцо снято!

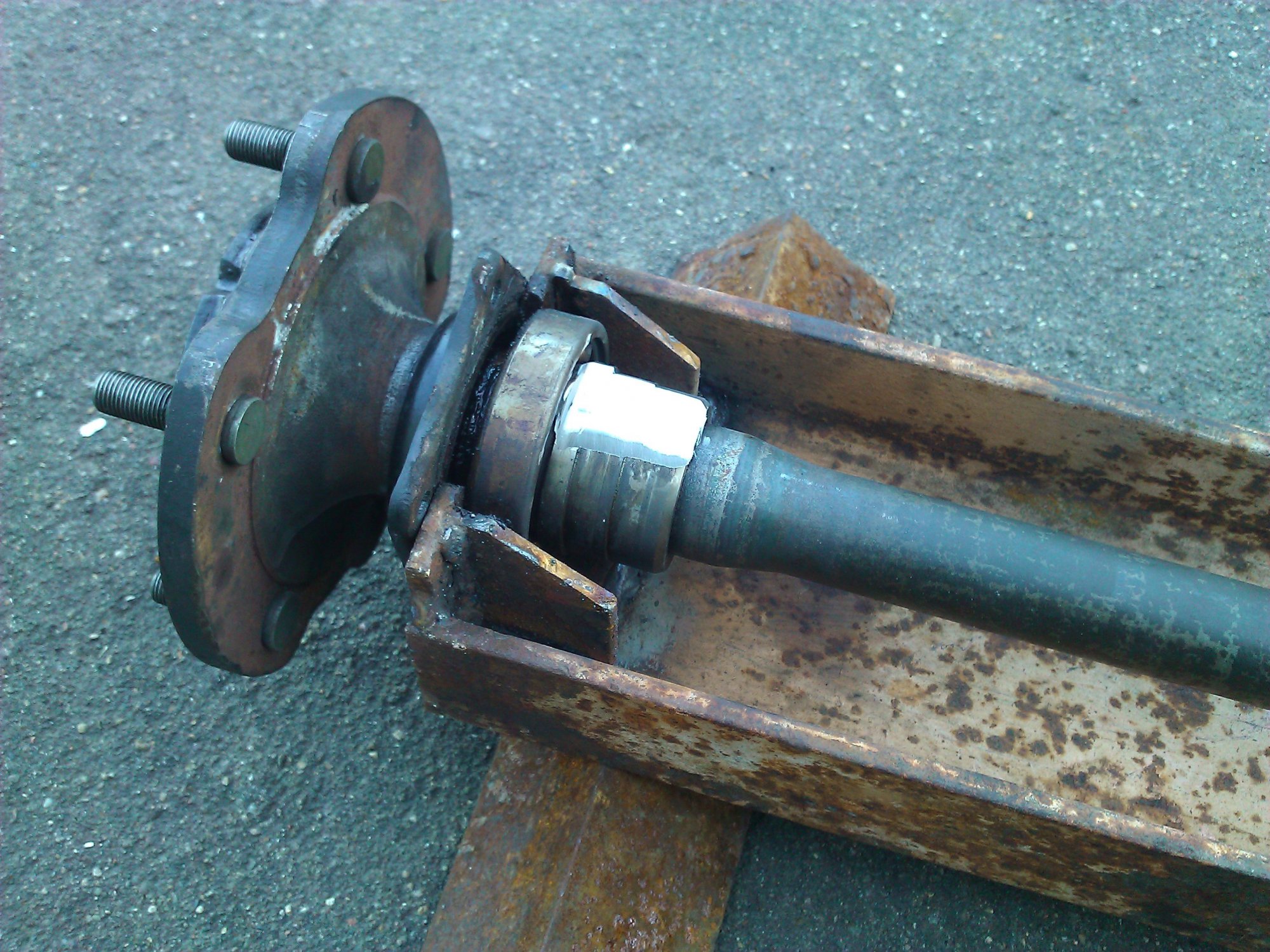

    Затем, спрессовать подшипник сложнее. Просто на холодную здоровья не хватает стянуть подшипник вместе со втулкой. Если бы была мощная горелка, то можно бы было быстро прогреть втулку и за счёт тепловой инерционности стали, когда втулка прогреется, а полуось ещё нет, посадка ослабнет и можно успеть стянуть втулку. Но такой горелки у меня не было, а была болгарка, поэтому надпилил втулку, но не до конца и её посадка ослабла -

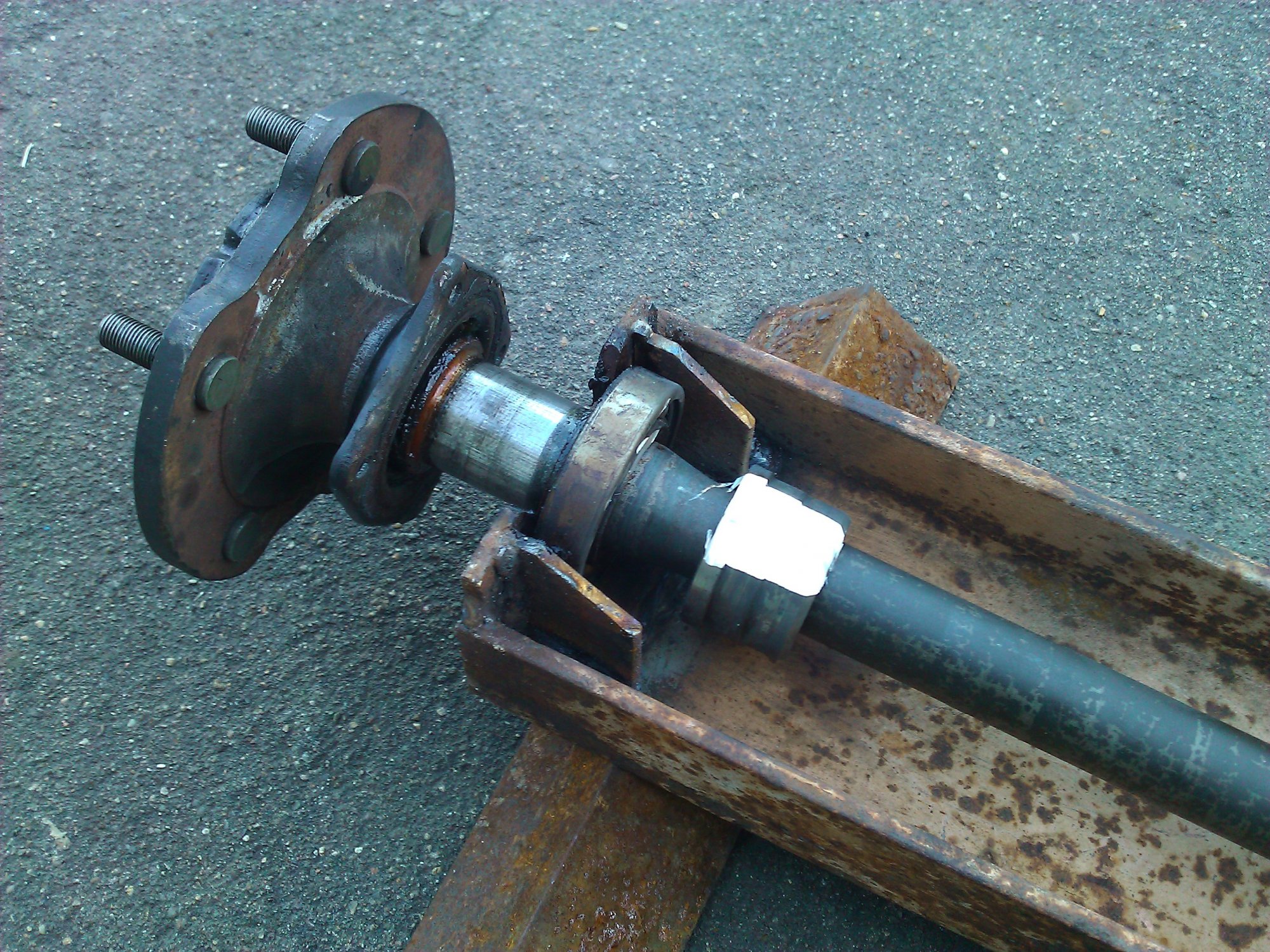

    И снова, раз-два и подшипник вместе со втулкой стянуты с полуоси -

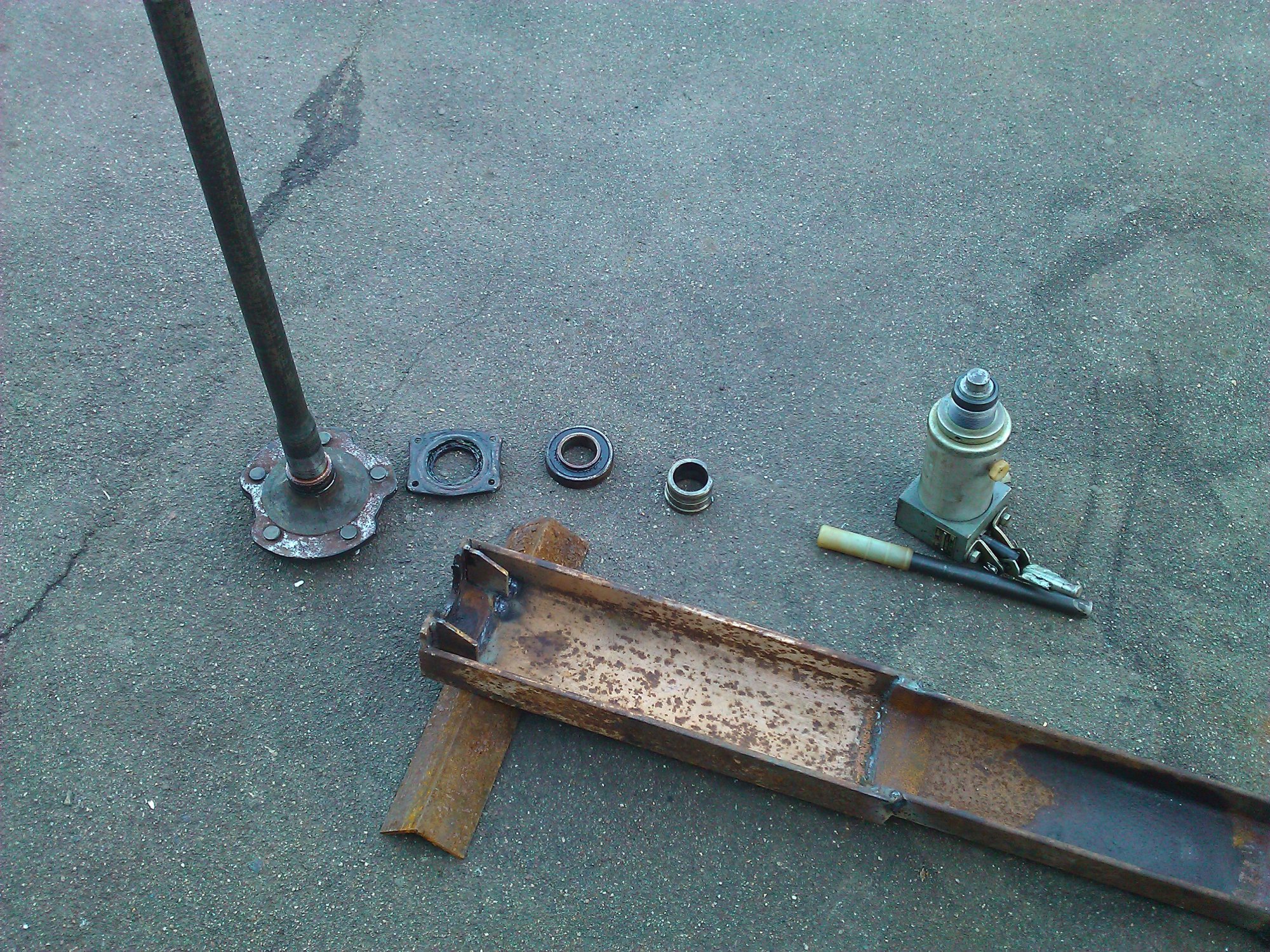

    Вот и готово! Быстро и не геморройно. Вот все участники мероприятия в разборе


    Собирал всё с нагревом. Сначала нагрел маленькой горелочкой внутреннюю обойму подшипника и он свободно сел на своё посадочное место. Затем нагрел втулку до синего цвета и тогда она легко наделась. Так же нагрел до синего цвета кольцо АБС и оно легко встало на своё место.

    перчик, ALA, nikon и 2 другим нравится это.
  2. Загрузка...


  3. ALA

    ALA

    Регистрация:
    3 апр 2008
    Сообщения:
    945
    Баллы:
    208
    Адрес:
    Almaty
    Какой же ты молодец "Кобанчик" ! Спасибо за идею !:dance3:

  4. Nikoban

    Nikoban

    Регистрация:
    24 май 2013
    Сообщения:
    208
    Баллы:
    110
    Адрес:
    Москва, Бибирево
    Сделал приспособу за 2 вечера. Использовал гидроцилиндр от трубогиба, он работает лёжа. Можно и гидродомкрат использовать, только будет ли он работать лёжа? Хотя можно и приспособу стоя поставить.

  5. magician_eire

    magician_eire

    Регистрация:
    14 ноя 2006
    Сообщения:
    270
    Баллы:
    166
    Адрес:
    пгт Дублинка
    а одевать ка ?
    чота греем - чота опускаем в азот ? :bookworm:

    гидрач мелкий на 2 тонны работает у меня в горизонтале , хотя домкрат-домкрату рознь

  6. Nikoban

    Nikoban

    Регистрация:
    24 май 2013
    Сообщения:
    208
    Баллы:
    110
    Адрес:
    Москва, Бибирево

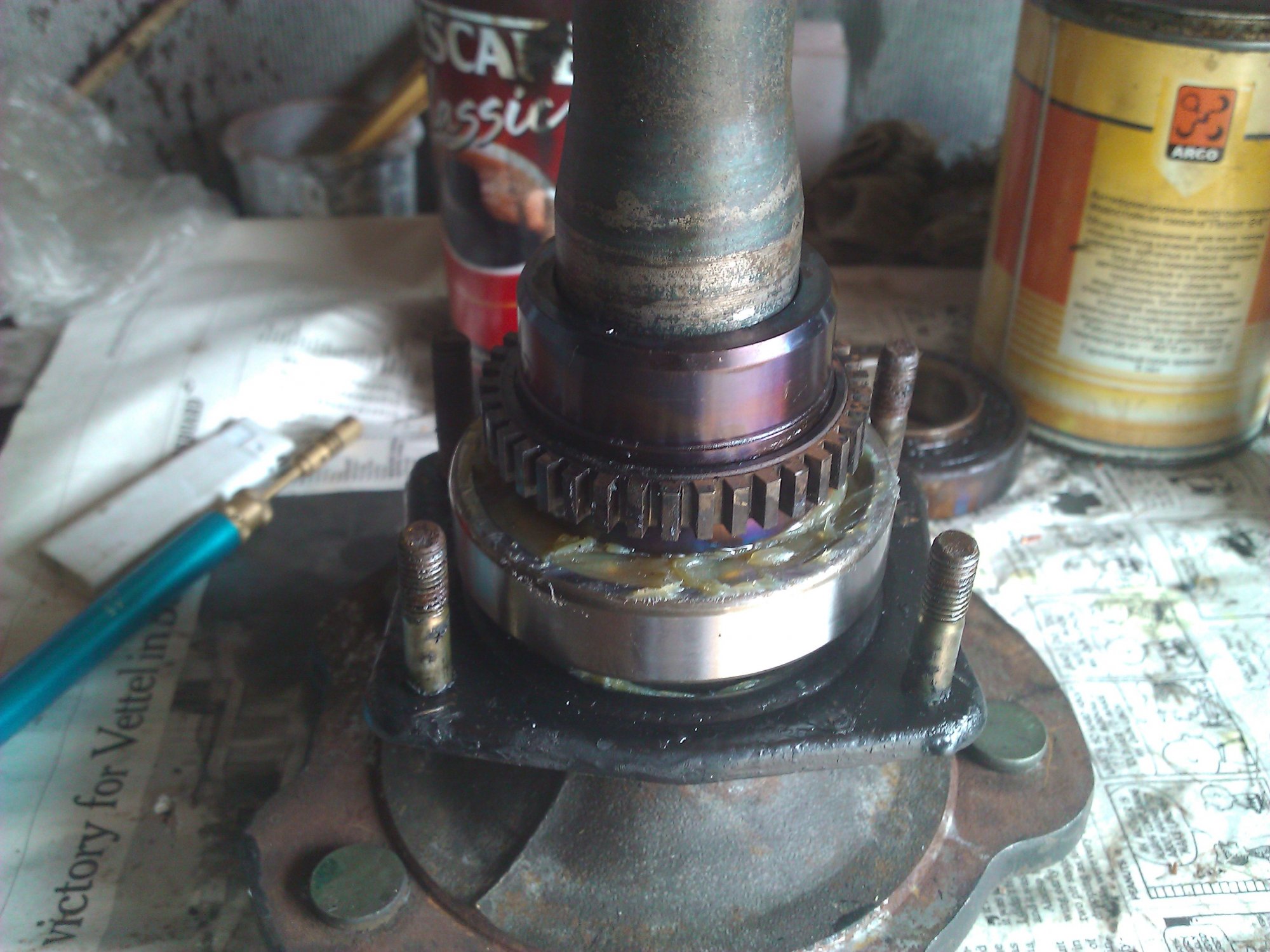

    Не зачем жидкий азот, не надо. Достаточно небольшой горелки или термофена. Вот полуось в готовом виде -


    Там видна синенькая горелка газовая, которой я грел. Работает на газе для зажигалок. Положил запорное кольцо на раздвинутые тиски, сверху накрыл железной крышкой, чтобы тепло не разбегалось и грел это кольцо изнутри. Минут за 10 прогрелось оно. Кольцо АБС наоборот положил сверху на железную крышку и грел по кругу. В горячем состоянии просто бросал кольца сверху на полуось и они свободно садились на свои места.

  7. Sergo.ru

    Sergo.ru MasterJimny

    Регистрация:
    19 май 2006
    Сообщения:
    558
    Баллы:
    257
    Адрес:
    Краснодар
    На подшипнике нет металлической крышки.

  8. Ptizelov

    Ptizelov

    Регистрация:
    27 апр 2011
    Сообщения:
    2.620
    Баллы:
    301
    Адрес:
    Москва ЗАО
    Насколько я понял , речь про обычный кусок железяки , используемый в процессе прогрева для того


  9. Sergo.ru

    Sergo.ru MasterJimny

    Регистрация:
    19 май 2006
    Сообщения:
    558
    Баллы:
    257
    Адрес:
    Краснодар
    Теперь я знаю почему и для чего снята крышка с подшипника. В мост, между сальником и подшипником, врезал тавотницу, теперь добавить смазку в подшипник можно без разбора.

  10. nikon

    nikon Премиум-аккаунт

    Регистрация:
    4 июл 2010
    Сообщения:
    592
    Баллы:
    247
    Адрес:
    Самара
    ???????

  11. Sergo.ru

    Sergo.ru MasterJimny

    Регистрация:
    19 май 2006
    Сообщения:
    558
    Баллы:
    257
    Адрес:
    Краснодар
    В мост, между сальником и подшипником, врезал тавотницу, теперь добавить смазку в подшипник можно без разбора.

  12. nikon

    nikon Премиум-аккаунт

    Регистрация:
    4 июл 2010
    Сообщения:
    592
    Баллы:
    247
    Адрес:
    Самара
    Интересное решение :good3:
