    Приветствую всех сузуководов!
    Предлагаю поговорить на тему диагностики по протоколу OBD2. Кто нибудь делал это на Эске????

  2. Загрузка...

    Похожие темы - Самостоятельная диагностика Эскудо
    1. fackyousystem
      Ответов:
      2
      Просмотров:
      797
    2. Вячеслав Морозов
      Ответов:
      2
      Просмотров:
      600
    3. serg365
      Ответов:
      4
      Просмотров:
      1.185
    4. asspirine
      Ответов:
      1
      Просмотров:
      1.498
    5. asspirine
      Ответов:
      3
      Просмотров:
      1.348
    6. cheeeter
      Ответов:
      72
      Просмотров:
      15.225

  3. Alcorider
    Оффлайн

    Alcorider

    Регистрация:
    23 апр 2012
    Сообщения:
    121
    Баллы:
    74
    Адрес:
    краснодар
    Гиблое это дело по моему, у меня как то была проблема подобного рода, я правда в этом ничего не понимаю, но пацаны на своем о чем то долго спорили, почитай наш внедорожный форум, мож найдеш что то полезное. http://forum.skif4x4.ru/viewtopic.php?id=14286

  4. Vlad712
    Оффлайн

    Vlad712 Гость

    втыкал я такое.протокол не подошел.смартфон не захотел воспринимать Сузуку. Тахо и Ренга читает.
    Теперь будем с другой программой пробовать.Если удачно,то напишу работает или нет и как называется.
    Кстати говорят что OBD2 ничего не покажет, нужно фишки под капотом читать.
    В общем сообщу о результате.

  5. Михаил007
    Оффлайн

    Михаил007

    Регистрация:
    12 апр 2013
    Сообщения:
    76
    Баллы:
    48
    Адрес:
    Калуга
    elm 327 c cканмастером 2.1 пробывал подключать-кроме напряжения бортовой сети ничего не показывает

  6. Vlad712
    Оффлайн

    Vlad712 Гость

    elm 327 c cканмастером 2.1. Такая же ситуация.

  7. Михаил007
    Оффлайн

    Михаил007

    Регистрация:
    12 апр 2013
    Сообщения:
    76
    Баллы:
    48
    Адрес:
    Калуга
    щас забрал на почте шнур с диском KKL 409 ,изучаю....

  8. 4х4сэ
    Оффлайн

    4х4сэ

    Регистрация:
    12 фев 2012
    Сообщения:
    9
    Баллы:
    1
    Адрес:
    Алтайский край
    Нужен совет.Сегодня хотел сделать самодиагностику двигателя , перемкнул на колодке под капотом включил зажигание а чек просто горит.Подскажите в чем может быть дело или ссылку дайте где прочитать.

  9. Alcorider
    Оффлайн

    Alcorider

    Регистрация:
    23 апр 2012
    Сообщения:
    121
    Баллы:
    74
    Адрес:
    краснодар
  10. Huan
    Оффлайн

    Huan

    Регистрация:
    10 июл 2010
    Сообщения:
    471
    Баллы:
    182
    Адрес:
    Иваново
    главное - правильную колодку найти... недавно тут терли за это...

  11. 4х4сэ
    Оффлайн

    4х4сэ

    Регистрация:
    12 фев 2012
    Сообщения:
    9
    Баллы:
    1
    Адрес:
    Алтайский край
    так где её найти -правильную

  12. Huan
    Оффлайн

    Huan

    Регистрация:
    10 июл 2010
    Сообщения:
    471
    Баллы:
    182
    Адрес:
    Иваново
    посмотри здесь 159 сообщение.
    http://suzuki-club.ru/threads/65627/page-6

    В камасутре изложено подробно, но мне не помогло...

  13. Михаил007
    Оффлайн

    Михаил007

    Регистрация:
    12 апр 2013
    Сообщения:
    76
    Баллы:
    48
    Адрес:
    Калуга
    никакого результата... 16 ПИНОВЫЙ РАЗЬЁМ под рулевой колонкой.Что туда ещё вставить для диагностики?В пайке электронных приборов не силён....

  14. Михаил007
    Оффлайн

    Михаил007

    Регистрация:
    12 апр 2013
    Сообщения:
    76
    Баллы:
    48
    Адрес:
    Калуга
    http://auto-diag.com.ua/obd2cars.php на этом сайте согласно таблице ,номер протокола соответствует году авто , ELM 327 и шнур KKL поддерживающие (согласно аннотации) этот протокол ,при подключении ведут себя как партизаны...и напрочь отказываются делиться информацией.

  15. u841so
    Оффлайн

    u841so

    Регистрация:
    15 май 2013
    Сообщения:
    68
    Баллы:
    48
    Адрес:
    Екатеринбург
    Есть колодка под рулевой колонкой - это OBD2 - колодка для общения бортовой электроники с внешними подключалками, такими как диагностическое оборудование или бортового компа.
    Бортовой комп - "мультитроник" работает отлично и всё читает.
    А вот пробовал айфон - практически ноль, хотя кореш мой пробовал разными прогами...
    Второй разъём под капотом, в моём эскуде (правый руль) с моей стороны, т.е. справа, в резиновой заглушке - в него и ставят перемыку.

  16. Vlad712
    Оффлайн

    Vlad712 Гость

    зачем тогда ОBD2 если он ничего не показывает?

    Михаил007 нравится это.
  17. u841so
    Оффлайн

    u841so

    Регистрация:
    15 май 2013
    Сообщения:
    68
    Баллы:
    48
    Адрес:
    Екатеринбург
    Если я несмог ничего с OBD2 это не значит, что оно лишнее.

  18. Михаил007
    Оффлайн

    Михаил007

    Регистрация:
    12 апр 2013
    Сообщения:
    76
    Баллы:
    48
    Адрес:
    Калуга
    благодарю за инфу -буду искать

  19. Михаил007
    Оффлайн

    Михаил007

    Регистрация:
    12 апр 2013
    Сообщения:
    76
    Баллы:
    48
    Адрес:
    Калуга
    ELM 327 подключил к субаре форостеру(друга) -и вот ВАМ пожалуйста напряжения лямбды и положения дпдз и угол опережения зажиг. давления во впуск тракте,температура ОЖ и т.д. и всё это можно отследить онлайн-просто красатища!!!ЭХ....НА СУЗУКИ БЫ ТАК.... Так не охота покупать осцилограф и тыкать каждый датчик.Разьём OBD2 ведь сцука присутствует

  20. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Разъем ОБД не говорит о том, что данный протокол поддерживается. Глобально на сузуках ОБД2 пошел с 2001 года. На квадратах ОБД 2 пошел с 96г но только на сайдкиках (у них это было принято на законодательном уровне). Все остальные (европейцы, японцы) под вопросом.
    Мультитроникс таки прописывал ПО под наши машины, но это 2х литровые квадраты с 96г. и 1.6 но уже в круглом кузове. А там другая петрушка: отсутствие трамблера, катушки ит.д. ВоТ на дроме курили.

    Михаил007 нравится это.
  21. u841so
    Оффлайн

    u841so

    Регистрация:
    15 май 2013
    Сообщения:
    68
    Баллы:
    48
    Адрес:
    Екатеринбург
    Да, У меня эскудик 1997г G16a в TA02w, уже круглый...
    В мультронике не разбирался - небыло нужды - кажет икажет.
    А кажет он мнгновенный расход, общий расход, время в пути сегодня, путь за сегодня, расход за сегодня, остаток в баке, на скока хватит остатка, пентература холодайки и улицы, обороты, скорость, бортовая напруга.
    Отсюда вывод: из действительно полезного для диагностики в OBD2 присутствует инфа о расходе, т.е. видимо давление и время впрысков, напруга, пентература ОЖ.

  22. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
    Не там все можно снять. Нужен только прибор и софт. У тебя же бортовик а не сканер. Задачи другие.

  23. Goncales
    Оффлайн

    Goncales Еще тот ездоцало!

    Регистрация:
    30 июл 2010
    Сообщения:
    2.718
    Баллы:
    301
    Адрес:
    Одесса
  24. Михаил007
    Оффлайн

    Михаил007

    Регистрация:
    12 апр 2013
    Сообщения:
    76
    Баллы:
    48
    Адрес:
    Калуга

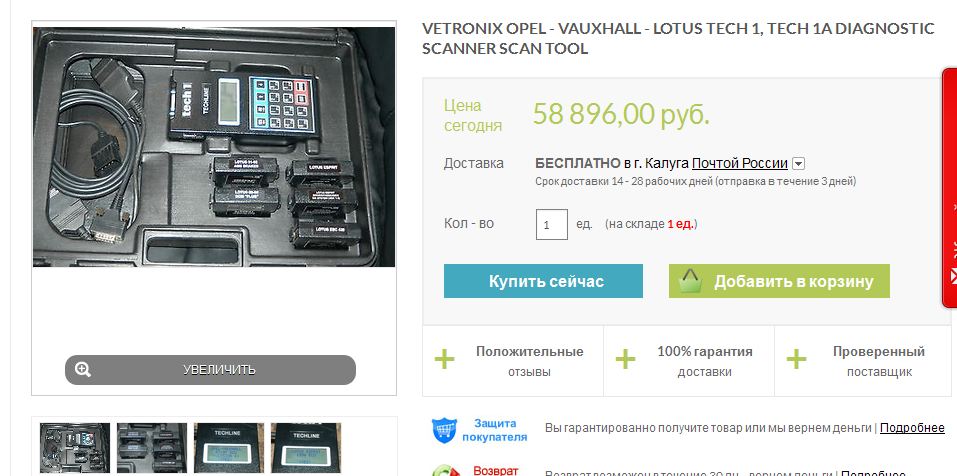

    2014-03-20_235441.png 2014-03-20_234846.png 2014-03-20_234846.png
    Путёвый сайт!В Новосибирске сузука рулит!!! ELM 327 просто курит в сторонке по цене с дилерскими сканерами

    Последнее редактирование: 20 мар 2014
  25. u841so
    Оффлайн

    u841so

    Регистрация:
    15 май 2013
    Сообщения:
    68
    Баллы:
    48
    Адрес:
    Екатеринбург
    Я не спорю, что мона... Я отметил то, что как минимум уже есть, им уже пользуется мультитроник. К сожалению я сам в электорнную диагностику не влазил, т.к. необходимости небыло. Пару раз выскакивала ошибка скорости, и её озвучивал мне мультитроник.

  26. Михаил007
    Оффлайн

    Михаил007

    Регистрация:
    12 апр 2013
    Сообщения:
    76
    Баллы:
    48
    Адрес:
    Калуга
  27. malykh
    Оффлайн

    malykh

    Регистрация:
    23 авг 2008
    Сообщения:
    398
    Баллы:
    192
    Адрес:
    Ангарск-Иркутск
    Все возможно. Но все зависит от конкретной модели.
    Упрощено говоря, есть три вида основных сузуковских (не OBD2) протоколов:
    1. SDL по старой пятивольтовой линии.
    2. SDL-KWP по K-Line
    3. SDL-CAN (условно) по CAN шине.

    Моя программа SZ Viewer по ссылке чуть выше понимает в какой-то мере варианты 2 и 3, но совершенно не умеет работать с вариантом 1.

    Практика.

    Ищите диагностический разъем.
    Если это разъем J1962 (16-контактный), то смотрите, какие контакты подключены. Точно должны быть подключены контакты 4, 5 и 16.
    Если еще подключен контакт 7, то есть шанс, что какой-то блок (или блоки) отвечают по протоколу SDL-KWP.
    Если подключены контакты 6 и 14 (это довольно свежие автомобили), то какие-то блоки могут отвечать по SDL-CAN.
    Если контакт 9, то блок отвечает по SDL.

    Если разъем вообще старый прямоугольный, то только SDL.

    mirage77, Goncales и Михаил007 нравится это.
  28. Михаил007
    Оффлайн

    Михаил007

    Регистрация:
    12 апр 2013
    Сообщения:
    76
    Баллы:
    48
    Адрес:
    Калуга
    попробовал законектица с Вашей прогой через ккl и elm327-ничего,никакой связи.Распайку obd так не видно,надо подразобрать чуть чтоб посмотреть

  29. malykh
    Оффлайн

    malykh

    Регистрация:
    23 авг 2008
    Сообщения:
    398
    Баллы:
    192
    Адрес:
    Ангарск-Иркутск
    В 1996 году с очень большой вероятностью был SDL: пятивольтовый сигнал на контакте 9. Через ELM327 до него никак не добраться, моя программа не умеет работать с SDL, увы.

    Но лучше посмотреть, какие контакты разведены.

  30. Михаил007
    Оффлайн

    Михаил007

    Регистрация:
    12 апр 2013
    Сообщения:
    76
    Баллы:
    48
    Адрес:
    Калуга
    Благодарю за инфу,на днях доберусь до распайки

  31. Михаил007
    Оффлайн

    Михаил007

    Регистрация:
    12 апр 2013
    Сообщения:
    76
    Баллы:
    48
    Адрес:
    Калуга
    Добрался наконец то до разъёма,вот такая причудливая распайка нарисовалась: 2014-04-10_222941.png
