Ремонт трапеции стеклоочистителя.

Тема в разделе "Wagon, Wagon R+", создана пользователем Barfly, 7 мар 2014.

  1. Barfly
    Оффлайн

    Barfly

    Регистрация:
    2 ноя 2012
    Сообщения:
    3
    Баллы:
    1
    Адрес:
    Москва
    Здравствуйте!
    Как и многие владельцы Wagon*ов, я столкнулся с проблемой поломки тяг стеклоочистителей.
    Случилось это банально: однажды, зимним утром, сугроб сполз с крыши по стеклу. Вместе со щётками)))

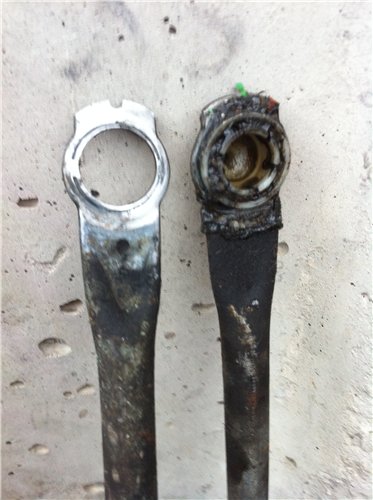

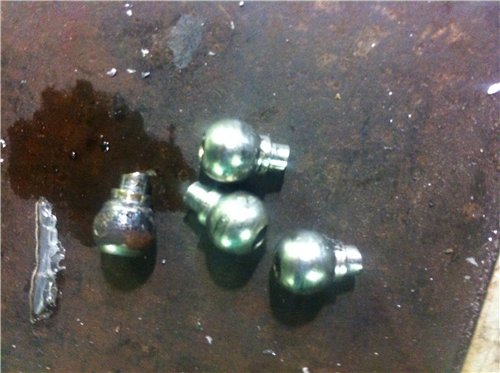

    Разборка показала, что под весом сугроба, сломались пластиковые наконечники тяг.

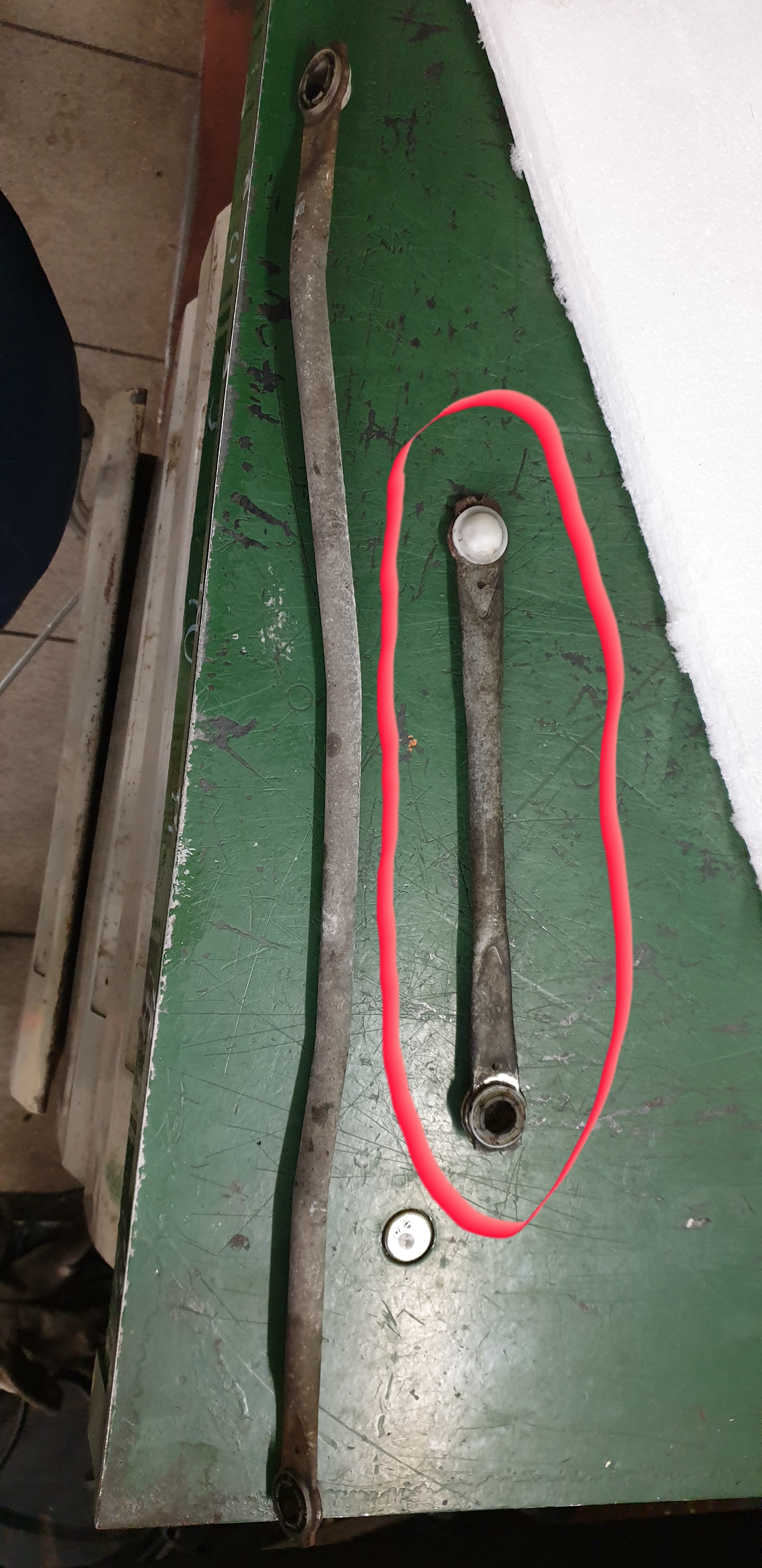

    В моём случае это выглядело так:
    [​IMG]

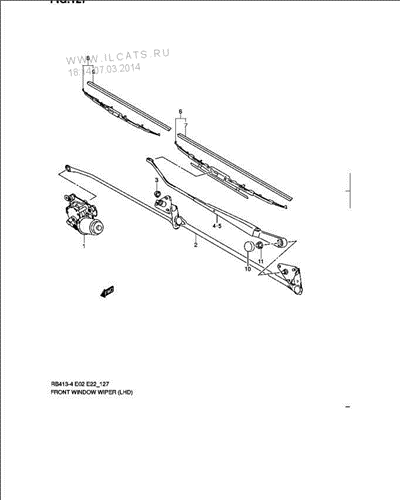

    Я, не долго думая, полез в Exist, но был неприятно удивлен, тк вся трапеция предлагается только в сборе (этот набор за номером 38102-83Е01 зовётся "LINK ASSY, WIPER") и стоит 5 110,95р.
    [​IMG]

    Надо сказать, сама цена меня не сильно обрадовала, но ещё больше мне становилось грустно от того, что в наборе опять были бы точно такие же тяги, с дохлыми пластиковыми наконечниками. Нет, можно было бы купить и успокоиться на какое-то время, но это же не наш метод!)))
    _________

    Опуская подробности мозгового штурма, предлагаю Вашему вниманию, бюджетный(около 1000р), а главное надёжный вариант решения проблемы.
    _________

    Что нужно:
    -Шарнирные наконечники М6 4шт (они же ШАЭС).
    Были куплены на ebay. Вариант, для тех кто умеет ждать))) Цена за 12шт, с доставкой: 542,35р
    -Резьбовой пруток М6 х 1м 1шт (около 30рублей) в Леруа.
    -Алюминиевая трубка 10мм х 1м 1шт (около 70рублей) в Леруа.
    -пакетик с гайками М6 обычными, и с пластиковым кольцом.
    -Болтики М6х30 4шт
    Вот, собственно, и все компоненты.

    Сразу скажу, ещё нужно:
    желание, 1час свободного времени, тиски, ножовка по металлу, дрель со сверлом не менее Ø7мм, 1 рожковый ключ на 10мм, и вороток с головками на 10, 13 мм.

    Процесс модернизации предельно прост:

    1. Снимаете щётки, и пластиковую решётку.
    2. Откручиваете направляющие щёток дворников (6 гаек).
    3. Откручиваете и отсоединяете мотор дворников (4 болта). Аккуратно- не потеряйте втулочки и шайбы!
    4. Отщёлкиваете одну из тяг(по центру) и вытягиваете вбок(в право) все тяги.

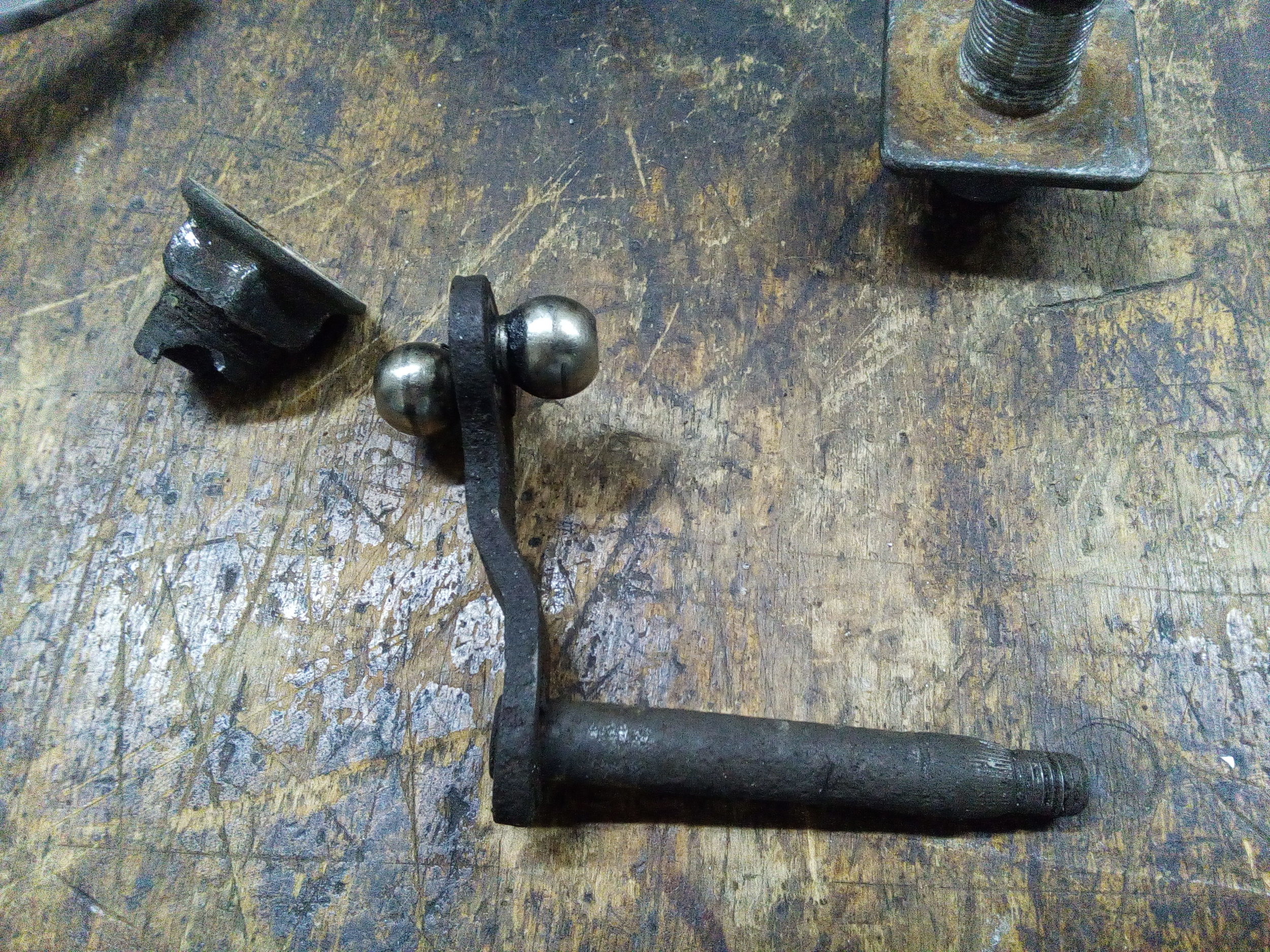

    5. Далее,поочерёдно, зажимаете рычаги(с шарнирами) в тиски, и высверливаете эти самые шарики. Они нам больше не понадобятся)) Главное запомнить, в какую сторону они торчали.
    [​IMG]

    6. В образовавшиеся отверстия вставляем болтики М6, и закручиваем по одной гайке(до упора).
    7. Измеряем (по центрам пластиковых вставок) длину старых тяг, и отпиливаем нужной длинны пруток М6, с учетом длинны ШАЭСа.
    8. Когда прутки отпилены, отпиливаем алюминиевую трубку так, чтобы она стала в распор между наконечниками.
    9. На пруток надеваем трубку(для жёсткости конструкции) и равномерно затягиваем гайки с 2х сторон. Затем накручиваем ШАЭСы.
    10. Смазываем все узлы консистентной смазкой.

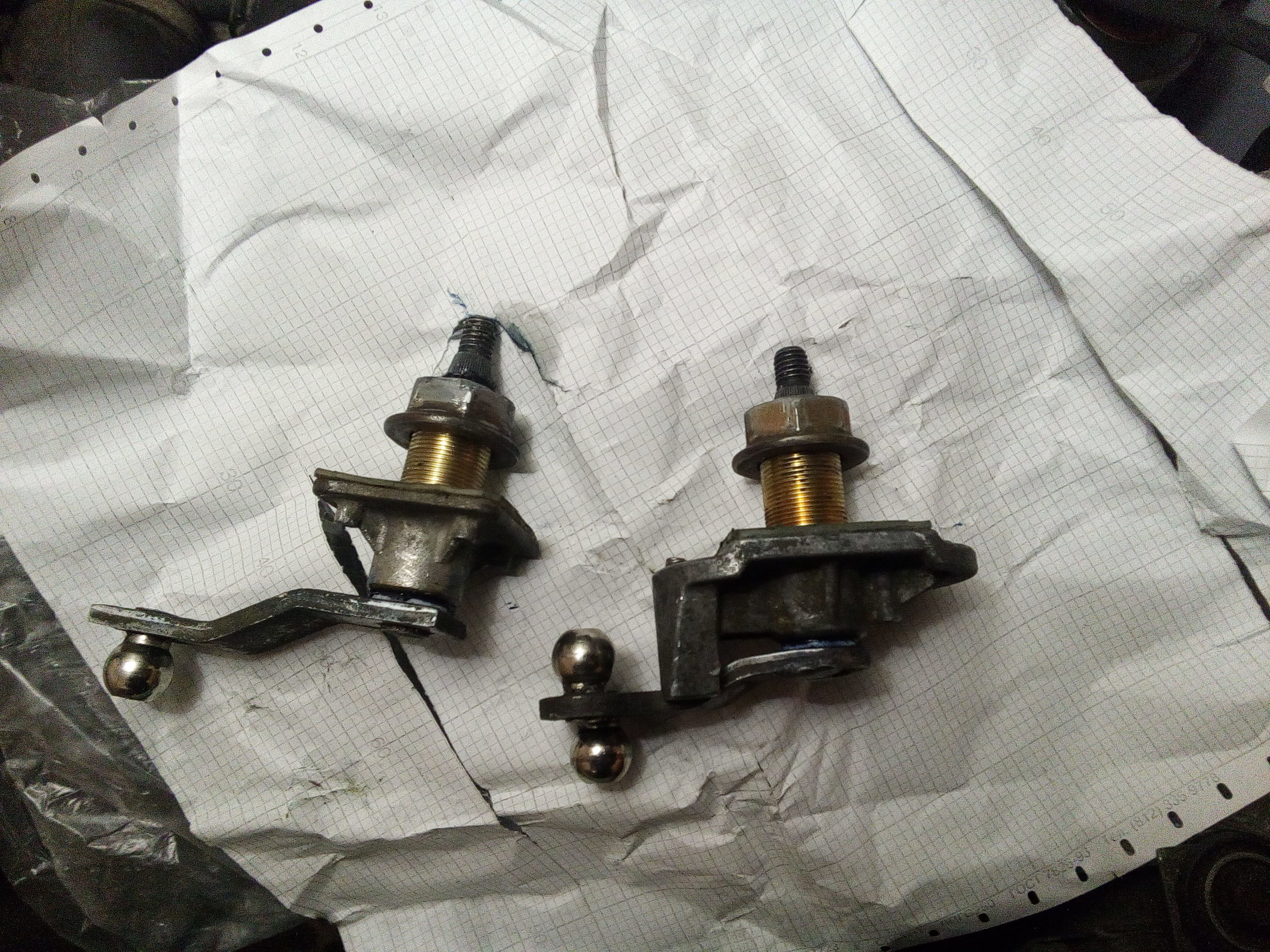

    Центральный узел:
    [​IMG]

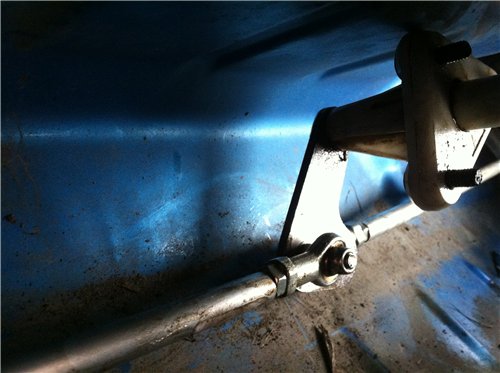

    Боковой шарнир:
    [​IMG]

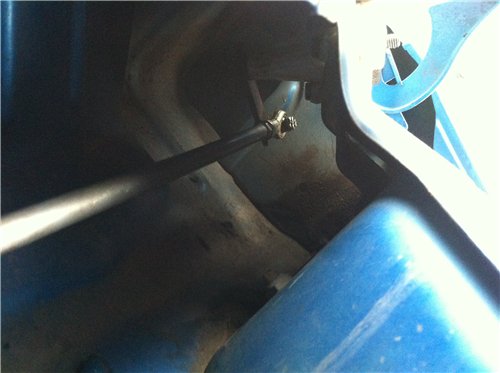

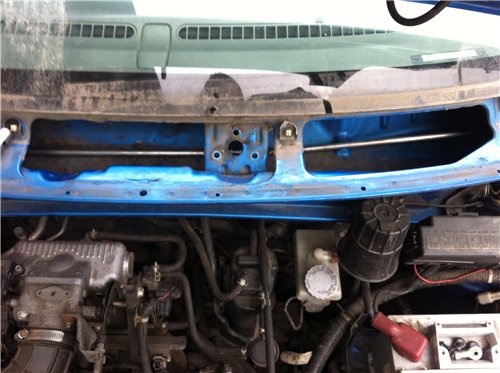

    Общий вид:
    [​IMG]
    11. Собираем получившиеся детали в порядке, обратном разбору. Наконечники затягиваем гайками с пластиковым кольцом.
    ...И наслаждаемся чёткой и бесшумной работой щёток, которые больше не боятся Российских снежных зим :)

    Надеюсь, кому-то пригодиться)

    Последнее редактирование: 9 мар 2014
    mixail2, anm37 и nix13 нравится это.
  2. Загрузка...


  3. bulldoz
    Оффлайн

    bulldoz

    Регистрация:
    8 апр 2015
    Сообщения:
    4
    Баллы:
    1
    Повторил ваш опыт. Огромное вам человеческое спасибо!))

  4. hellhoundss
    Оффлайн

    hellhoundss

    Регистрация:
    2 мар 2017
    Сообщения:
    19
    Баллы:
    1
    а знает кто как крепится трапеция в 61м кузове? а то ось правого дворника болтается-шатается....
    --- сообщения объединены, 10 мар 2017 ---
    короче, у дореста этаот кронштейн силуминовый и крепится одной большой гайкой, которая накручивается прямо на него, а с обратной стороны 2 бобышки входят в отверстия. это дело прилично закоревает (гайка). видимо, износилась втулка и кто-то хотел открутить, но надломал у основания писюна с резьбой. быстрее всего лечится заменой на целое б/у. (в Минске 30$). теперь есть запасной второй кронштейн и тяги с шарнирами. сами шарниры везде целые и без проблем снимаются/одеваются на шарики.
