А вот кому интересно про переделку родной магнитолы в МПЗ? (на базе пионера)?

Тема в разделе "Suzuki Jimny / Гражданский тюнинг", создана пользователем kiselev-foto, 12 мар 2014.

  1. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    На днях переделал магнитолу )
    Сделал новую плату для морды - перенес с панели пионера экран, завел все кнопки с новой платы и тп, механизм СД заменил ))

    Кому интересно - буду оформлять с фото - или просто ссылку на БЖ на Драйве дать?

    Для затравки - результат:
    фото 1.JPG фото 2.JPG фото 3.JPG фото 4.JPG

    дядя Ваня, ТуристШурик и Томал нравится это.
  2. Загрузка...


  3. Sashelo
    Оффлайн

    Sashelo

    Регистрация:
    16 сен 2011
    Сообщения:
    656
    Баллы:
    422
    Адрес:
    Москва, ВАО, Вешняки
    Поглядываю на драйве , но тут было бы удобнее.

  4. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Ну как бы все готово ) вечером оформлю тут отчет :)

  5. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Давно хотел это сделать, и вот дошли руки :)
    Что мне потребовалось:
    1) Родной Кларион
    2) Пионер-донор - я взял дешевый 1600й на опыты.
    3) Стеклотекстолит фольгированный + все для изготовления печатных плат :)
    4) инструмент по вкусу )
    5) Провода от жестких дисков ИДЕ

    Итак, приступаем - снимаю мерки с платы мордв Клриона, координаты контактов мембранной клавиатуры, ЖК дисплея, джогов и тп:
    [​IMG]
    [​IMG]
    [​IMG]

    Рисуем плату в CAD:
    [​IMG]

    Тайга нравится это.
  6. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Дорисовал плату — контура + размещение контактов кнопок, джогов и диодов подсветки )
    Ну и контактная группа ЖК дисплея )

    [​IMG]

    Тайга нравится это.
  7. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Начинаем разводить )
    [​IMG]
    [​IMG]
    [​IMG]

    Тайга нравится это.
  8. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Сделал фотошаблон — напечатал на пленке для струйника :)
    Сегодня пробовал — нормально засвечивается — только переэкспонировал — часть не растворилась )))

    [​IMG]
    [​IMG]
    [​IMG]

    Тайга нравится это.
  9. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Вот и плата готова ) Кому интересен процесс в деталях — гуглим — изготовление печатных плат с помошью фоторезиста — оч много инфы )

    1) Накатываем фоторезист
    2) Экспонируем через фотошаблон
    3) Плата после проявки рисунка
    4) Плата после травления рисунка )

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Тайга и slitov нравится это.
  10. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Выпилил
    Залудил
    Прикинул экран
    Припаял шлейф к экрану

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Тайга нравится это.
  11. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Запаял все коммуникации — все работает ))

    [​IMG]
    [​IMG]

    все кнопки провел, мультиджоги и тп, ЖК пашет — кроме одного сегмента — там с искажениями — уронил случайно — сколол контактную площадку на стекле — но не беда — и так все видно и понятно — но заказал уже в ремонтной мастерской панельку ))

    маску сделал на панельке — чтоб не видно было что экран чуть меньше )

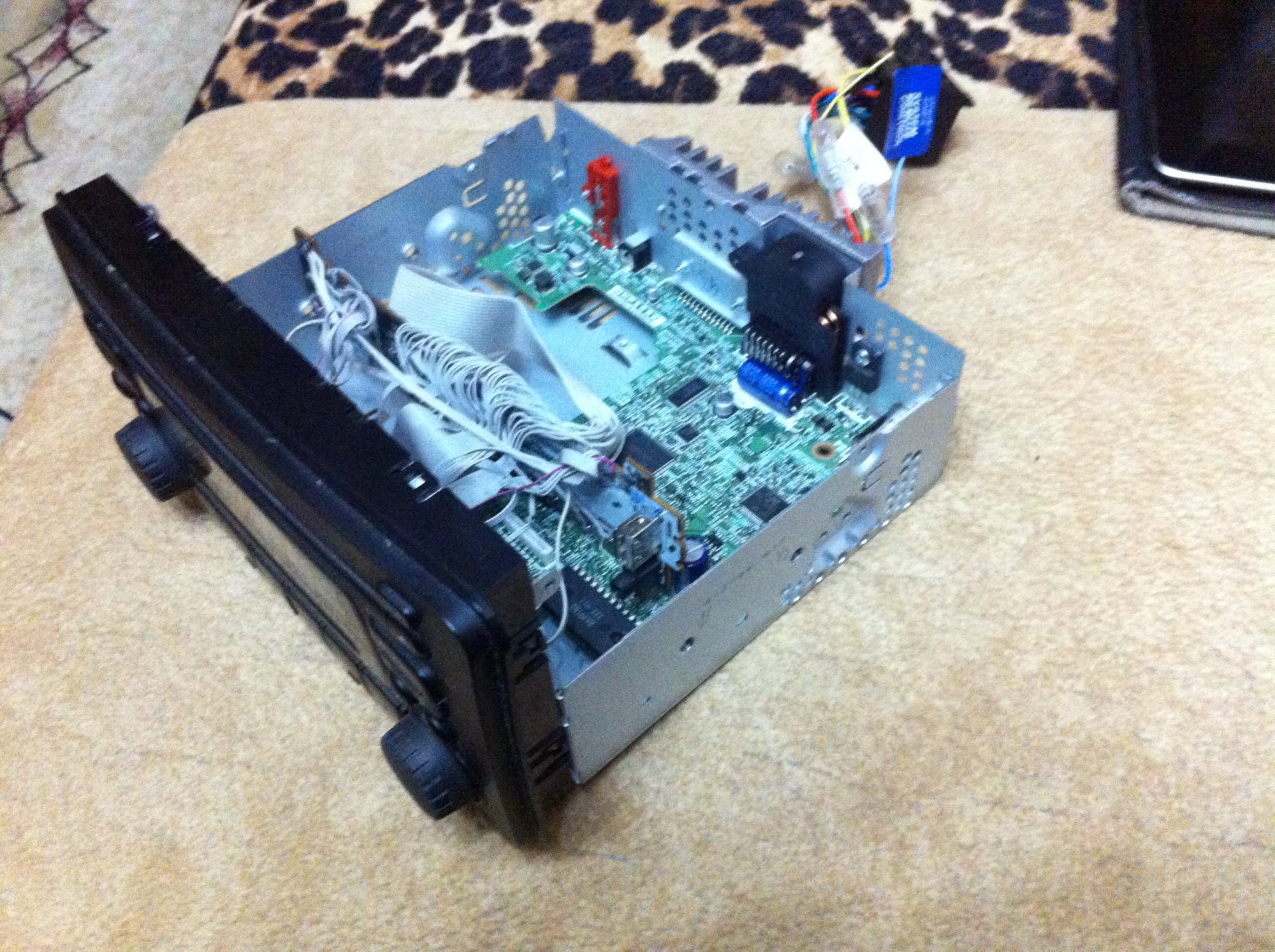

    Запихнул в корпус от клариона — 2 отверстия + надо сделать радиатор для микрухи на плате — не усилок, но греется

    [​IMG]
    [​IMG]

    Тайга нравится это.
  12. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Все )

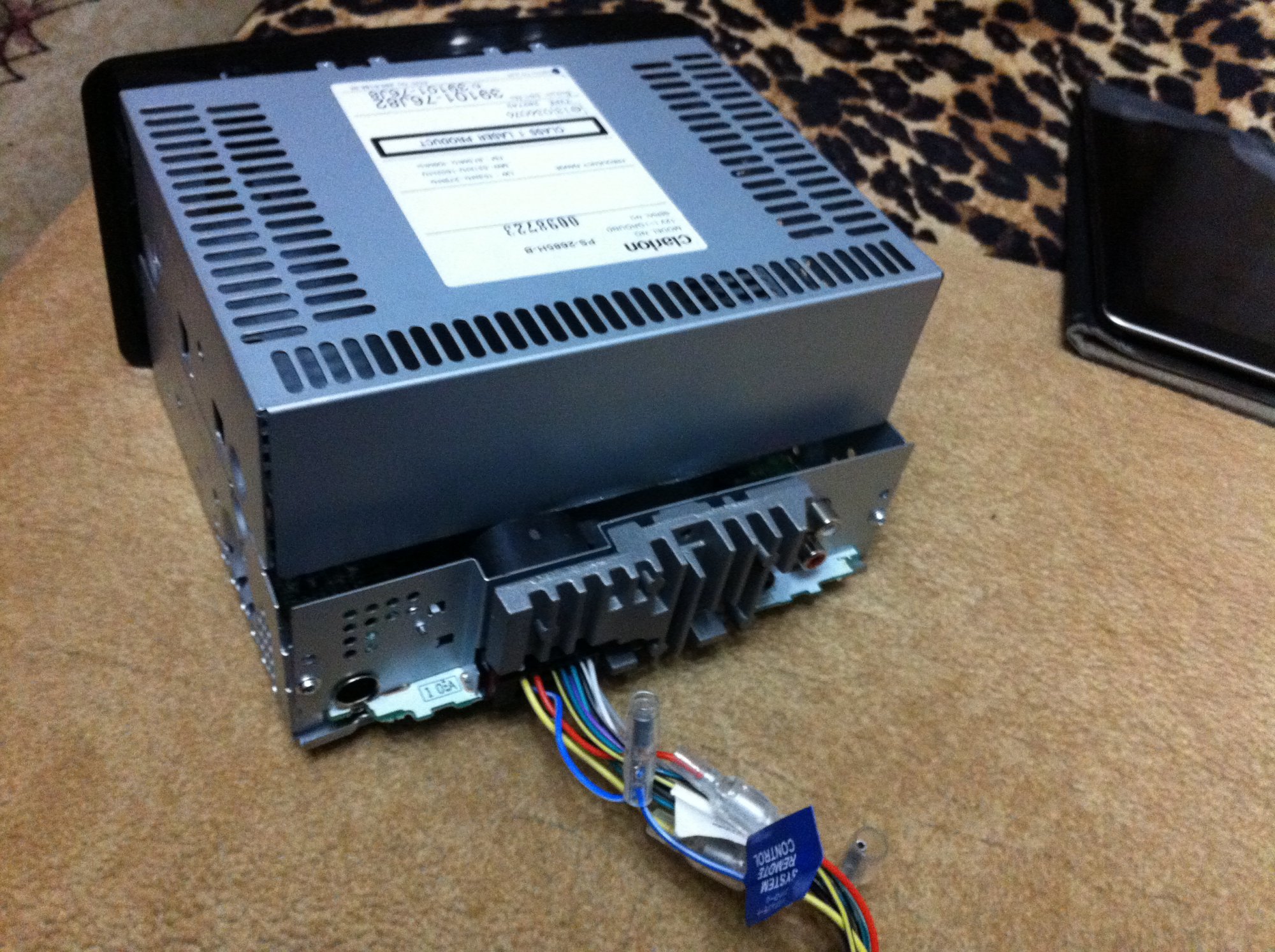

    Закрепил через проставки механизм дисков, вывел усб провод в бардачок )
    [​IMG]

    Тайга, slitov, Grabli73 и еще 1-му нравится это.
  13. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Кому надо - дам фотошаблон )
    Кому надо - шлите Кларионы - переделаю

  14. Zarudnew
    Оффлайн

    Zarudnew

    Регистрация:
    1 июл 2012
    Сообщения:
    474
    Баллы:
    132
    Адрес:
    Волгоград <--> Москва м кузьминки
    эх ((( свой уже разломал

  15. kraft
    Оффлайн

    kraft

    Регистрация:
    12 май 2011
    Сообщения:
    28
    Баллы:
    21
    Адрес:
    Сосновый Бор Лен обл
    ...снимаю шляпу, впечатляет, здорово!!.. но вопрос "...а нахрена?"

    Zarudnew нравится это.
  16. Zarudnew
    Оффлайн

    Zarudnew

    Регистрация:
    1 июл 2012
    Сообщения:
    474
    Баллы:
    132
    Адрес:
    Волгоград <--> Москва м кузьминки
    штатная бошка вписывается в интерьер очень хорошо

    дядя Ваня нравится это.
  17. Иван33
    Оффлайн

    Иван33 Джимозависимый Премиум-аккаунт

    Регистрация:
    28 янв 2014
    Сообщения:
    1.974
    Баллы:
    273
    Слишком сложно!:confused:

  18. Sashelo
    Оффлайн

    Sashelo

    Регистрация:
    16 сен 2011
    Сообщения:
    656
    Баллы:
    422
    Адрес:
    Москва, ВАО, Вешняки
    Почем возьмешь за работу?

  19. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    фотошаблон так дам )
    по переделке пока хз - погоняю свою - сейчас жду партию деталей - торцевые сверхяркие диоды для подсветки экранов и кнопок - а то мне кажется тускловато красный экран светит, желтый чуть ярче, синий ваще огонб - но хочу красный.

    без проблем переделаю магнитолы вот с таким экраном (Пионеры) i.jpg

    под них есть фотошаблон платы, остальные скорее всего тоже без проблем - надо попробовать )

    Есть доброволец? возьму только за материалы (600 р.) + магнитола с вас родная и ту что делаем (магнитола без мультиджойстика - тк беру джоги с родной - а там нет джойстика - только пуш и селектор)

  20. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    для меня - ни разу )
    тем более это макет по сути - следующую уже поинтересней переделаю - шлейфы не резать на лапшу - все аккуратнее будет )

  21. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Вписывается в интерьер, а функционал теперь как у пионера 1600го - все кнопки пашут, джоги итп )

  22. Zarudnew
    Оффлайн

    Zarudnew

    Регистрация:
    1 июл 2012
    Сообщения:
    474
    Баллы:
    132
    Адрес:
    Волгоград <--> Москва м кузьминки
    Где же ты добрый человек раньше был)))

  23. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    )))))))))) трупа гамнитолы не осталось? а то есть идея уже с большим ЖК экраном типа [​IMG]

    ТуристШурик нравится это.
  24. Zarudnew
    Оффлайн

    Zarudnew

    Регистрация:
    1 июл 2012
    Сообщения:
    474
    Баллы:
    132
    Адрес:
    Волгоград <--> Москва м кузьминки
    да он типо на даче где то валяется ))

  25. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Хто продаст родной Кларион?

  26. Иван33
    Оффлайн

    Иван33 Джимозависимый Премиум-аккаунт

    Регистрация:
    28 янв 2014
    Сообщения:
    1.974
    Баллы:
    273
    у мну стоит родной можно было бы и продать - хочу башку 2диновую взять,но пока башку не тяну поэтому пусть пока стоит кларион - хоть радио работает:grin:

  27. igor9999
    Оффлайн

    igor9999

    Регистрация:
    23 окт 2013
    Сообщения:
    31
    Баллы:
    21
    Продам за 2000 . Объявление да-а-вно в барахолке висит.

  28. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Доделал подсветку ))
    [​IMG]
    [​IMG]

    Оранжевый экран - на мультитрониксе в пепельнице кнопки - оранжевые - так что гармонично )

    S@nych, Zarudnew, colorowl и еще 1-му нравится это.
  29. Zarudnew
    Оффлайн

    Zarudnew

    Регистрация:
    1 июл 2012
    Сообщения:
    474
    Баллы:
    132
    Адрес:
    Волгоград <--> Москва м кузьминки
    круто!

    Алексей Коваленко нравится это.
  30. Balance
    Оффлайн

    Balance

    Регистрация:
    4 окт 2013
    Сообщения:
    261
    Баллы:
    96
    Какая то запредельная работа)) Достойно похвалы)

  31. Artrom
    Оффлайн

    Artrom Модератор Премиум-аккаунт

    Регистрация:
    9 дек 2007
    Сообщения:
    5.191
    Баллы:
    597
    Адрес:
    Краснознаменск
    Кхе... очень интересно и сильно, а почему не взял донора с тем же USB входом, это подняло бы на новый уровень головное устройство.
