блок управления электрооборудованием (BCM)

Тема в разделе "Grand Vitara, Grand Vitara XL-7", создана пользователем Долгуев Михаил, 18 июл 2014.

  1. Долгуев Михаил
    Оффлайн

    Долгуев Михаил Релейщик

    Регистрация:
    22 янв 2014
    Сообщения:
    15
    Баллы:
    7
    Доброго времени суток, друзья! У меня проблема возникла после установки "автосвета" на туманки. Автомобиль - Suzuki Grand Vitara XL-7 2006 г.в. "Кулибин", который мне это соорудил подал "плюс" от замка зажигания на катушку реле противотуманок. Беда в том, что схему он не знал (и не пытался видимо). А в наших машинах управление электрооборудованием идет по "минусу", и на эту же клемму кнопка включения туманок подает "минус". Так вот после нажатия кнопки включения туманок на заведенном двигателе вся электрика заглючила. Сигнал не выключается вообще, фары вдруг начали работать в режиме ходовых огней, туманки не включаются, центральный замок не работает. Как я понял из схемы, все это хозяйство завязано на Блок управления электрооборудованием (по схеме - BCM) Вопрос такой: этот блок от подобного воздействия сгорел или в нем прошивка сбилась? Кто сталкивался с подобным? Я видел похожую тему на нашем форуме, но там проблему решили заменой BCM.

  2. Загрузка...

    Похожие темы - блок управления электрооборудованием
    1. Томал
      Ответов:
      0
      Просмотров:
      43
    2. Томал
      Ответов:
      0
      Просмотров:
      34
    3. Maxi67
      Ответов:
      0
      Просмотров:
      118
    4. zzBAALzz
      Ответов:
      0
      Просмотров:
      217
    5. Белковод
      Ответов:
      16
      Просмотров:
      946
    6. Зимородок
      Ответов:
      0
      Просмотров:
      230

  3. Александр163
    Оффлайн

    Александр163

    Регистрация:
    19 окт 2012
    Сообщения:
    28
    Баллы:
    21
    Адрес:
    Самара
    Снимать всм и нести к электронщикам пусть прозванивают,была похожая ситуация,на синем форуме есть тема,сгорел транзюк внутри всм.

  4. Долгуев Михаил
    Оффлайн

    Долгуев Михаил Релейщик

    Регистрация:
    22 янв 2014
    Сообщения:
    15
    Баллы:
    7
    И что в том случае удалось оживить BCM?

  5. Александр163
    Оффлайн

    Александр163

    Регистрация:
    19 окт 2012
    Сообщения:
    28
    Баллы:
    21
    Адрес:
    Самара
    Да.Все работает в штатном режиме.За ремонт отдал 2000 рублей.

  6. Долгуев Михаил
    Оффлайн

    Долгуев Михаил Релейщик

    Регистрация:
    22 янв 2014
    Сообщения:
    15
    Баллы:
    7
    Спасибо, друг! Это обнадеживает. Сам-то блок стоит около 25000 рублей. Попробую найти электронщика.

  7. Александр163
    Оффлайн

    Александр163

    Регистрация:
    19 окт 2012
    Сообщения:
    28
    Баллы:
    21
    Адрес:
    Самара

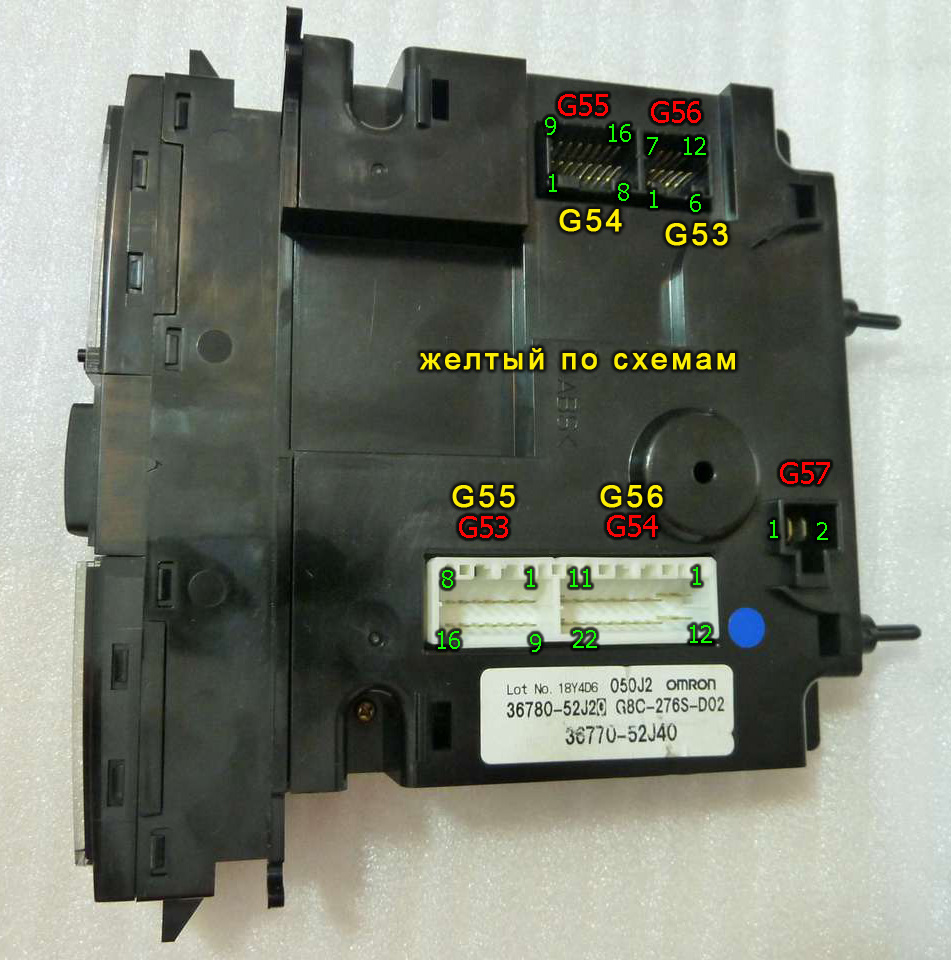

    У меня сгорел пин 15 в разъеме G56(G54)


    Вложения:

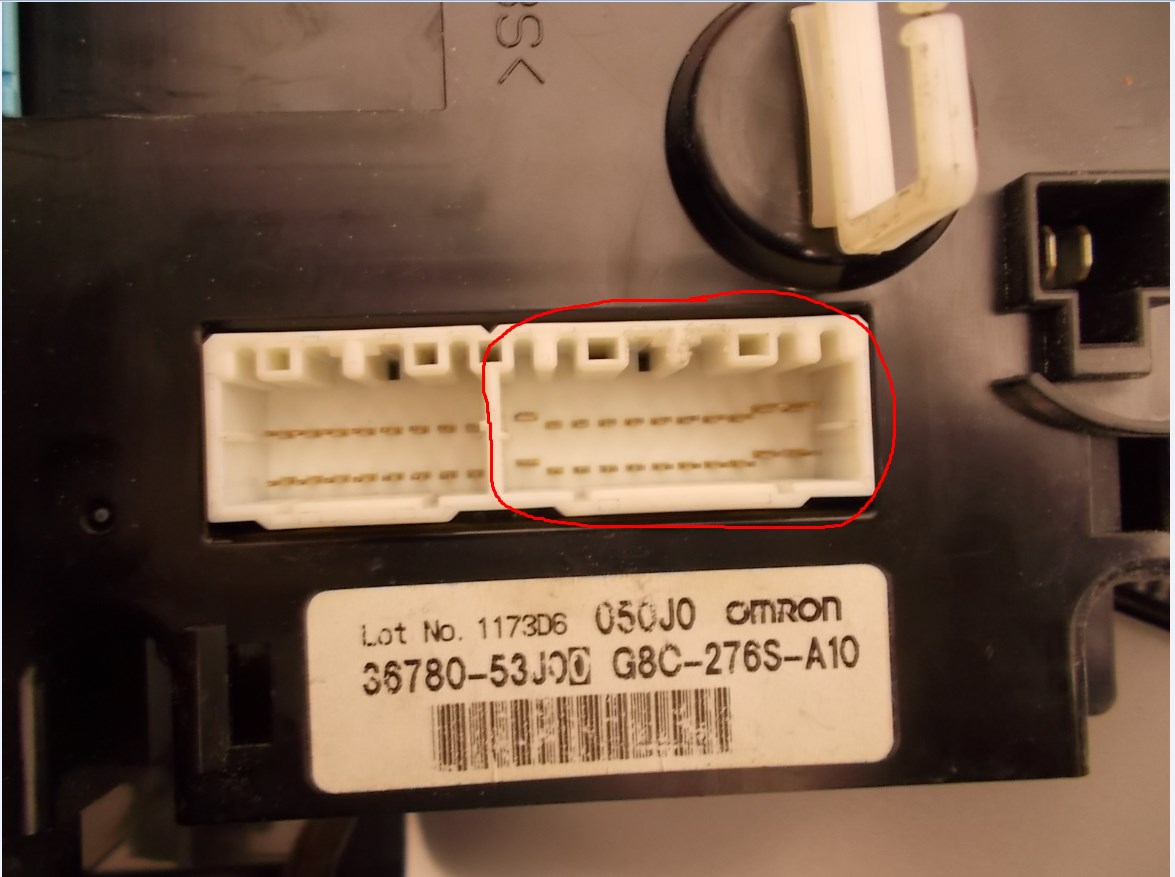

    • 0_88e57_2bbe9f5b_orig.jpg
