    Здравствуйте! Может кто-нибудь сталкивался со странной работой плафонов освещения салона: перестали срабатывать на открывание дверей-до этого стабильно включались,а теперь при переключении выключателя на DOOR тишина, на ON горят нормально ( и салонный ,и в багажнике).Кстати, перестал работать боковой плафон освещения в багажнике.Все остальное работает штатно:pardon:.Есть идеи?

  2. Загрузка...


  3. PKV64
    Оффлайн

    PKV64

    Регистрация:
    21 июн 2011
    Сообщения:
    497
    Баллы:
    182
    Адрес:
    Новосибирск
    Было подобное...Надо открывать и смотреть контакты и целостность ламп.

  4. saenko
    Оффлайн

    saenko

    Регистрация:
    26 ноя 2012
    Сообщения:
    1.118
    Баллы:
    293
    Адрес:
    Владивосток
    В первую очередь проверить лампы.
    Предохранители.
    Затем мозги света.

  5. melogov
    Онлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    В положении выключателя ON лампы горят-значит не в них дело.А насчет предохранителя-есть отдельный на открывание дверей?:( В передних дверях подсветка штатная работает нормально....

  6. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.283
    Баллы:
    363
    Адрес:
    Воронеж
    Концевики дверные нужно проверить на предмет хорошего контакта с массой.

  7. Витаровод
    Оффлайн

    Витаровод

    Регистрация:
    25 июл 2008
    Сообщения:
    15
    Баллы:
    7
    Адрес:
    Москва
    точно так, надо смотреть концевики

  8. kaa63
    Оффлайн

    kaa63

    Регистрация:
    30 ноя 2012
    Сообщения:
    573
    Баллы:
    181
    Адрес:
    Самара
    Если подсветка в дверях работает, то концевики целые, не в них дело. Посмотрите предохранители в салоне около левой ноги водителя. Ближний ряд предохранителей 3-ий снизу 10А BACK цвет красный, дальний от вас ряд предохранителей самый верхний 7,5А VANITY цвет коричневый, дальний ряд 6 снизу 15А DOME цвет синий. И посмотрите лампы в плафонах у меня они когда помирали, то горели, то нет, я ещё тогда обратил на это внимание. Средняя раньше, задняя позже перегорела. Но временной лаг был небольшой.

    Последнее редактирование: 9 сен 2014
  9. melogov
    Онлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    Предохранитель DOME 15A поменял до этого ( кстати,на него повесили все что можно-без него машина едет,но в салоне ни хрена не работает (... магнитола,безключевой завод,часы,CHECK горит постоянно),так что если ему кают-сразу видно:good3:А насчет ламп-у меня светодиоды стоят.Буду смотреть BACK и VANITY ( боковая лампа в багажнике ни в какую не горит:()

  10. TRUDOGOLIK
    Оффлайн

    TRUDOGOLIK

    Регистрация:
    7 фев 2012
    Сообщения:
    452
    Баллы:
    122
    Адрес:
    Ижевск
    На боковом заднем есть выключатель - проверить только напругу, сам выключатель и лампу. А если не включаются при открывании задней двери, то это самое распространенное закисание выключателя задней двери, вода попадает в него лучше всех, если еще и колпачка на нем нет.

  11. melogov
    Онлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    Не включаются при открывании любой двери,не только задней.

  12. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.283
    Баллы:
    363
    Адрес:
    Воронеж
    Ну так тестером нужно проверить на выключателе потолочном, в положении DOOR приходит сигнал или сам переключатель глючит?

  13. melogov
    Онлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    Если бы дело было в выключателе,тогда в двух (салонном и в багажнике):dntknw:В том и дело ,что в положении ON что салонный , что багажный работают на УРА, а на DOOR тишина:resent:

  14. калян42
    Онлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.130
    Баллы:
    309
    Адрес:
    Прокопьевск
    может поможет
    --- сообщения объединены, 10 сен 2014 ---
    судя по этой схеме дверные лампочки работают напрямую от концевиков, а слон- свет через ВСМ, и багажник тоже , делайте вывод


    Вложения:

    • 408_409.jpg
    Последнее редактирование: 10 сен 2014
  15. melogov
    Онлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    Так я в электрике того...не очень..Но судя по схеме на лампу багажника с BCM c 15 контакта G32 иде провод BLK\RED и через разъем G01 c 9 контакта идет и на DOOR в плафоны.Вопрос: BLK\RED какой-то управляющий провод? ...или..

  16. калян42
    Онлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.130
    Баллы:
    309
    Адрес:
    Прокопьевск
    этот провод соединяется с переключателем сал.сват. положение "ДВЕРЬ" и приходит на блок ВСМ, там стоит транзисторный ключь который "делает" так называемый ВЕЖЛИВЫЙ СВЕТ т.е. плавное затухание.
    кстати , у вас и лампа замка зажыгания тоже не должна светить" если она есть", она тоже завязана на вежливый свет

  17. melogov
    Онлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    Лампа замка
    лампа замка зажыгания-это "лампа подсветки центральной консоли" на схеме? извиняюсь ,не туда посмотрел-лампы замка зажигания просто на схеме нет..
    --- сообщения объединены, 10 сен 2014 ---
    Вообщем ,как я понял надо плясать от ВСМ?

  18. калян42
    Онлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.130
    Баллы:
    309
    Адрес:
    Прокопьевск
    я ничего не утверждаю, я просто смотрю схему, тали это лампа или не та ...., у меня на замк з. подсветка тоже тухнет плавно,поэтому такой вывод.
    куда плясать?, мы сузили круг поиска неиспраности до 2х вариантов:
    1. обрыв провода BLK\RED по пути к ВСМ
    2, сгорел транзистор в ВСМ

  19. melogov
    Онлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    Нашел такие же темы на других форумах-только разговоры и никто не отписался ,что в конце вышло.Только у одного нашел-горели плафоны постоянно на DOOR и не выключались, снял ВСМ,отдал электрику,тот перепаял транзистор на 15 контакте G32(ни номинала ,ни марки транзистора нет).Надо искать схему ВСМ,подбирать транзистор.Если у кого есть схема ВСМ-буду благодарен.

  20. калян42
    Онлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.130
    Баллы:
    309
    Адрес:
    Прокопьевск
    главное не написал --- заработало или ....?

  21. melogov
    Онлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
  22. калян42
    Онлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.130
    Баллы:
    309
    Адрес:
    Прокопьевск
    сори , я не понял, я думал у вас уже перепаяли. точно не помню, кажись гдето писалось про ключи , по идее там при вскрытии должно быть видно маркировку, по ней можно аналог подобрать

  23. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.283
    Баллы:
    363
    Адрес:
    Воронеж
    melogov, в качестве быстрого решения могу предложить пустить провод от дверных концевиков напрямую на контакт DOOR плафонов в обход ВСМ, потеряв при этом плавное погашение плафонов и автоматическое их включение при переводе ключа зажигания в "OFF".
    Для этого нужно вынуть из разъемов ВСМ провода G32/15 и G31/38 и соединить их между собой. И сделать связь с концевиком водительской двери через диодную развязку.

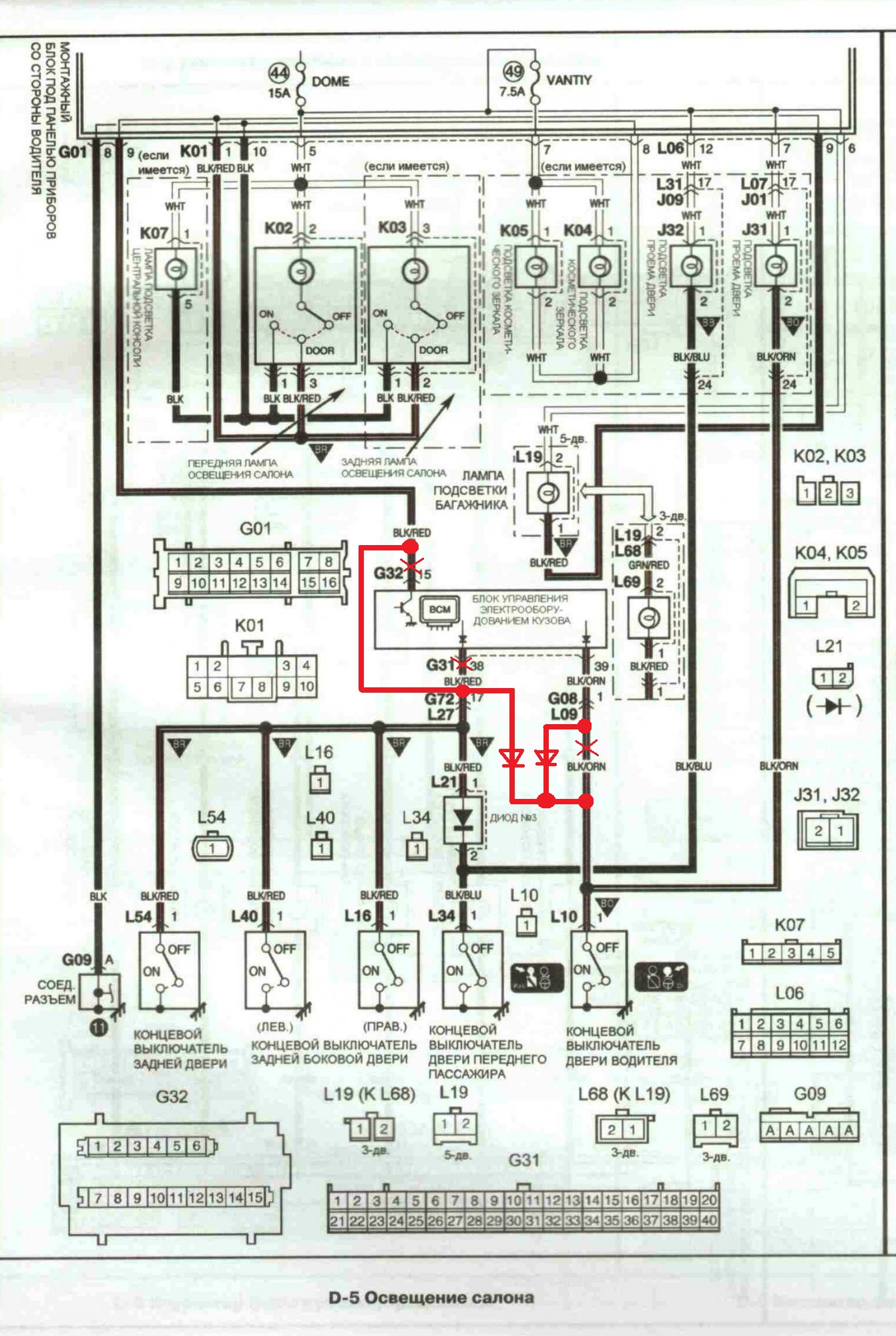

    Схемку доработки прилагаю. Прошу клубней посмотреть критически, не напутал-ли с полярностью диодов.


    Последнее редактирование: 11 сен 2014
  24. калян42
    Онлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.130
    Баллы:
    309
    Адрес:
    Прокопьевск
    критиковать не буду, можно вынуть из разъемов ВСМ провода G32/15 и G31/38 и соединить их между собой и с G08/39 без диодов и разрыва, только в таком случае ВСМ будет думать что всегда открывается водительская дверь

  25. melogov
    Онлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    Спасибо за предложение:good:! Но пока, наверное, поездим без "плавного гашения". Скоро делать ТО на 120000 км, вот и будет время все повнимательнее изучить.Еще раз всем СПАСИБО!

  26. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.283
    Баллы:
    363
    Адрес:
    Воронеж
    Для этого тоже нужно переделывать, иначе вообще в режиме DOOR не будут гореть плафоны.

  27. melogov
    Онлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
  28. калян42
    Онлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.130
    Баллы:
    309
    Адрес:
    Прокопьевск
    яж говорю что гдето было, и раз люди перепаивают транзистор значит там видно что это за зверь и как его зовут

  29. MarkKA
    Оффлайн

    MarkKA

    Регистрация:
    9 июл 2012
    Сообщения:
    317
    Баллы:
    122
    Адрес:
    Ульяновск
    Я перепаивал ключ вежливого света.
    Оригинал - K2782. Его я не нашел.

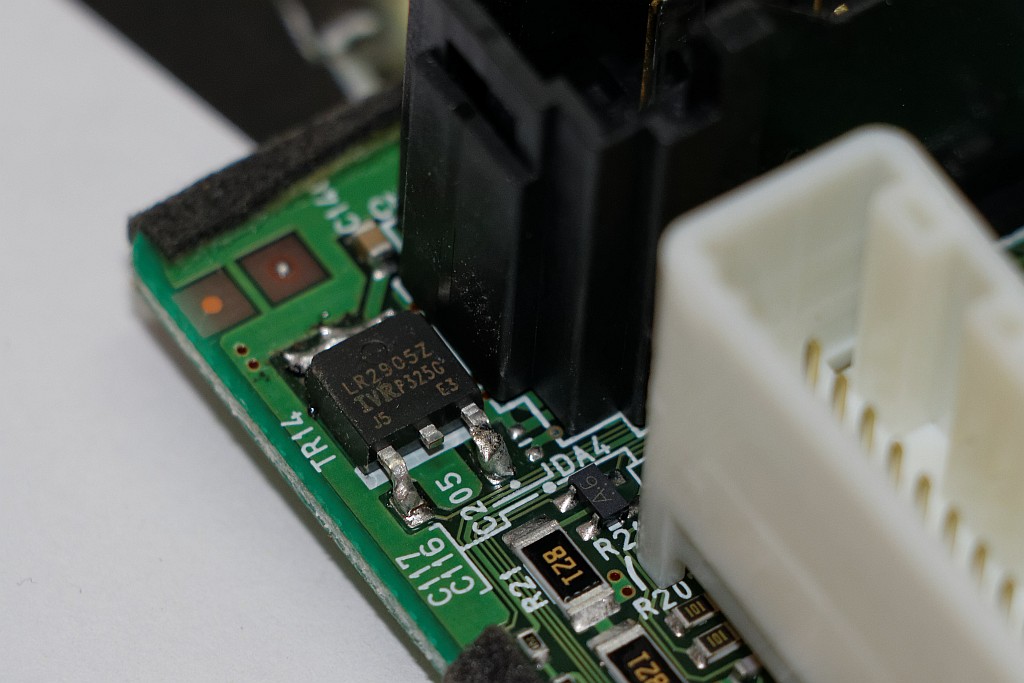

    Аналоги - IRL R2905, IRFR4105... Ну и в интернетах ищутся еще... Вместе с даташитами.
    Уже не помню какой я ставил. Если не забуду - посмотрю дома фотки - напишу.

    Fireman1975 и калян42 нравится это.
  30. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.283
    Баллы:
    363
    Адрес:
    Воронеж
    калян42 нравится это.
  31. MarkKA
    Оффлайн

    MarkKA

    Регистрация:
    9 июл 2012
    Сообщения:
    317
    Баллы:
    122
    Адрес:
    Ульяновск
    В общем вот...

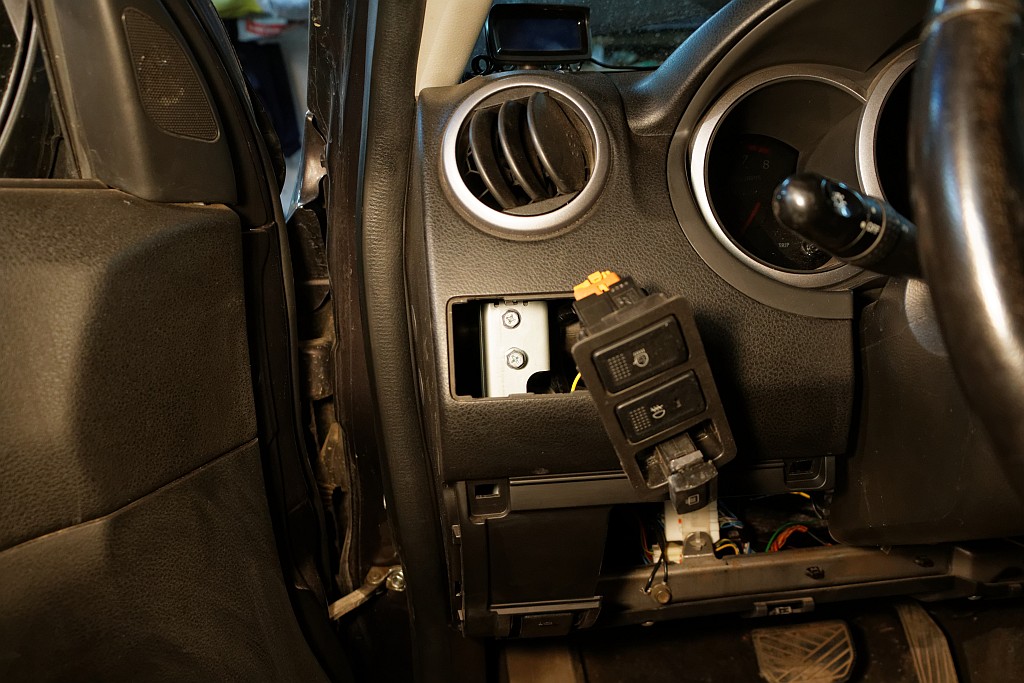

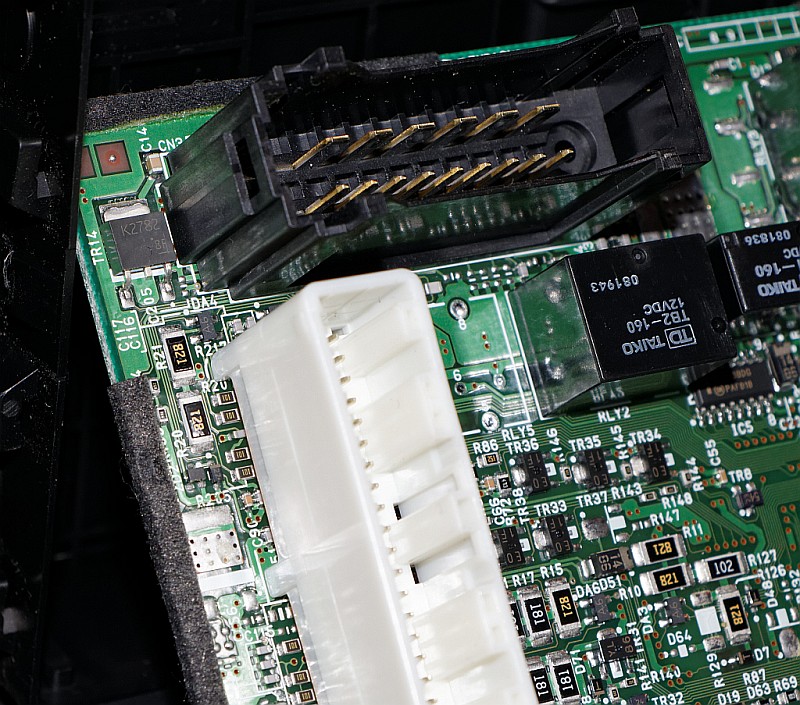

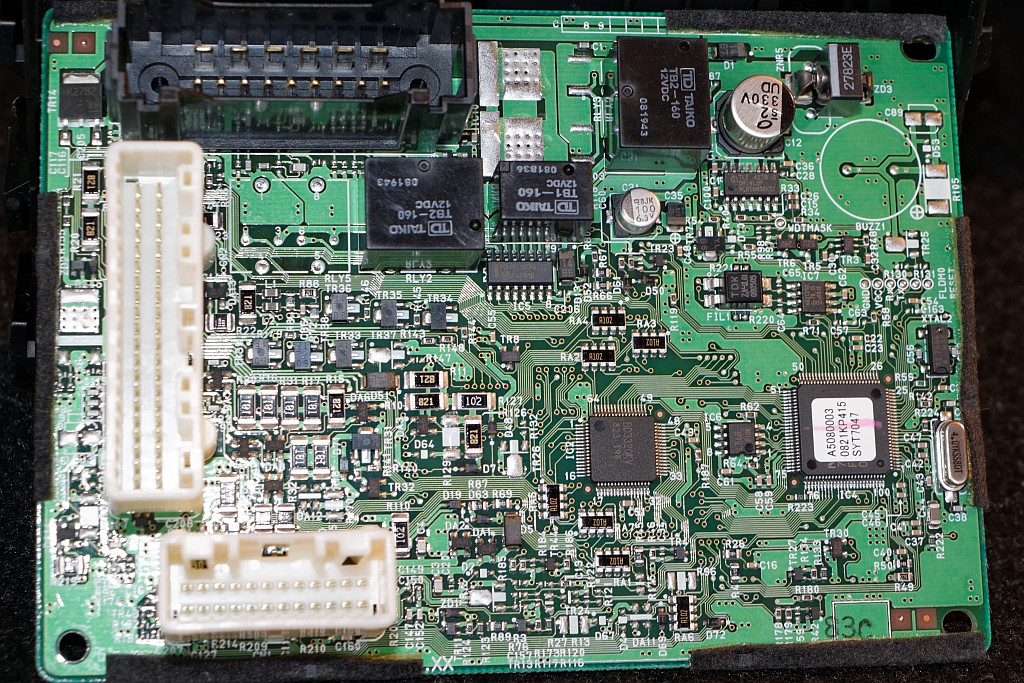

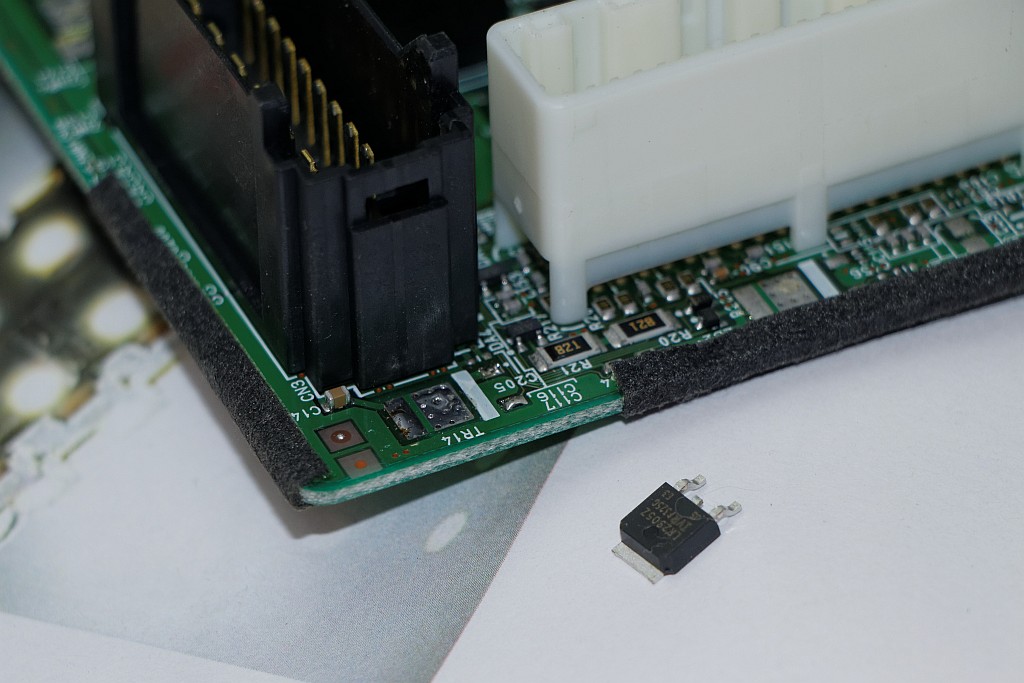

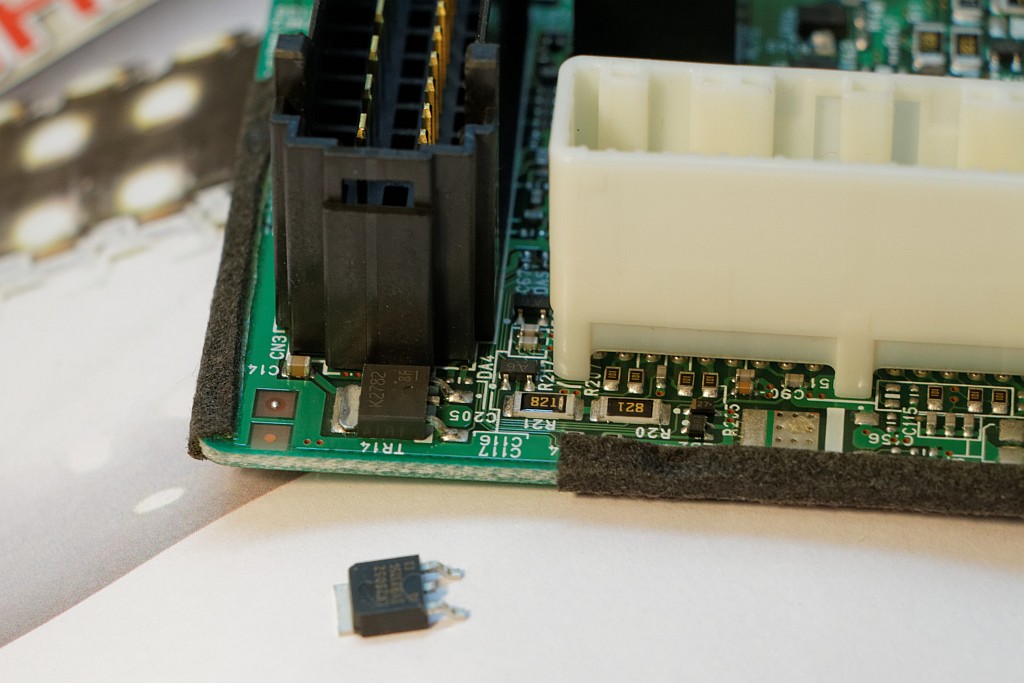

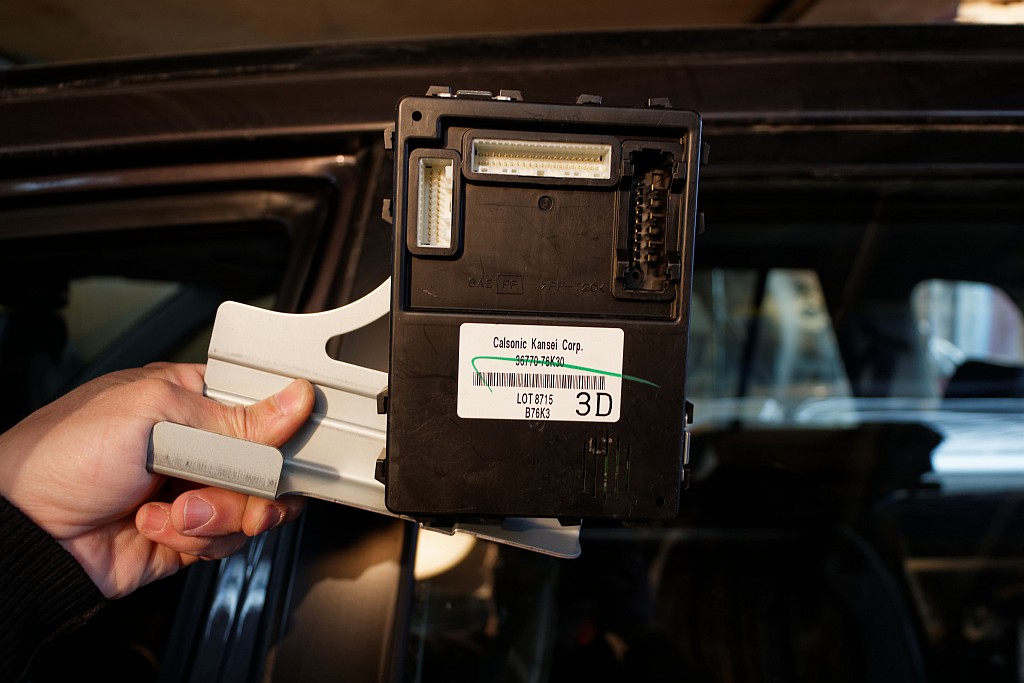

    BCM1.jpg BCM2.jpg BCM3.jpg BCM4.jpg BCM5.jpg BCM6.jpg BCM7.jpg BCM8.jpg BCM9.jpg BCM10.jpg
