Check Engine. Инструкция, где найти диагностический разъем для самодиагностики. [Тема закрыта]

Тема в разделе "Wagon, Wagon R+", создана пользователем Валерий Федорченко, 27 дек 2014.

  1. Валерий Федорченко
    Оффлайн

    Валерий Федорченко

    Регистрация:
    24 дек 2014
    Сообщения:
    100
    Баллы:
    34
    Адрес:
    Новокузнецк
    Горит Джекичан. Подскажите, где под капотом разъем самодиагностики? В салоне OBD-2 нашел, но опрашивать его нечем. Авто из подписи.

  2. Загрузка...


  3. anm37
    Оффлайн

    anm37 Странник

    Регистрация:
    6 май 2010
    Сообщения:
    905
    Баллы:
    308
    Адрес:
    Иваново
    Два варианта: под капотом в блоке предохранителей; слевой стороны (праворульные) - там контролеры двигателя и АКПП и там же СПРЯТАН раз'ем самодиагностики на 6-pin.

  4. Валерий Федорченко
    Оффлайн

    Валерий Федорченко

    Регистрация:
    24 дек 2014
    Сообщения:
    100
    Баллы:
    34
    Адрес:
    Новокузнецк
    Сфоткаю подкапотку сюда выложу. Может подскажете)
    --- сообщения объединены, 28 дек 2014 ---

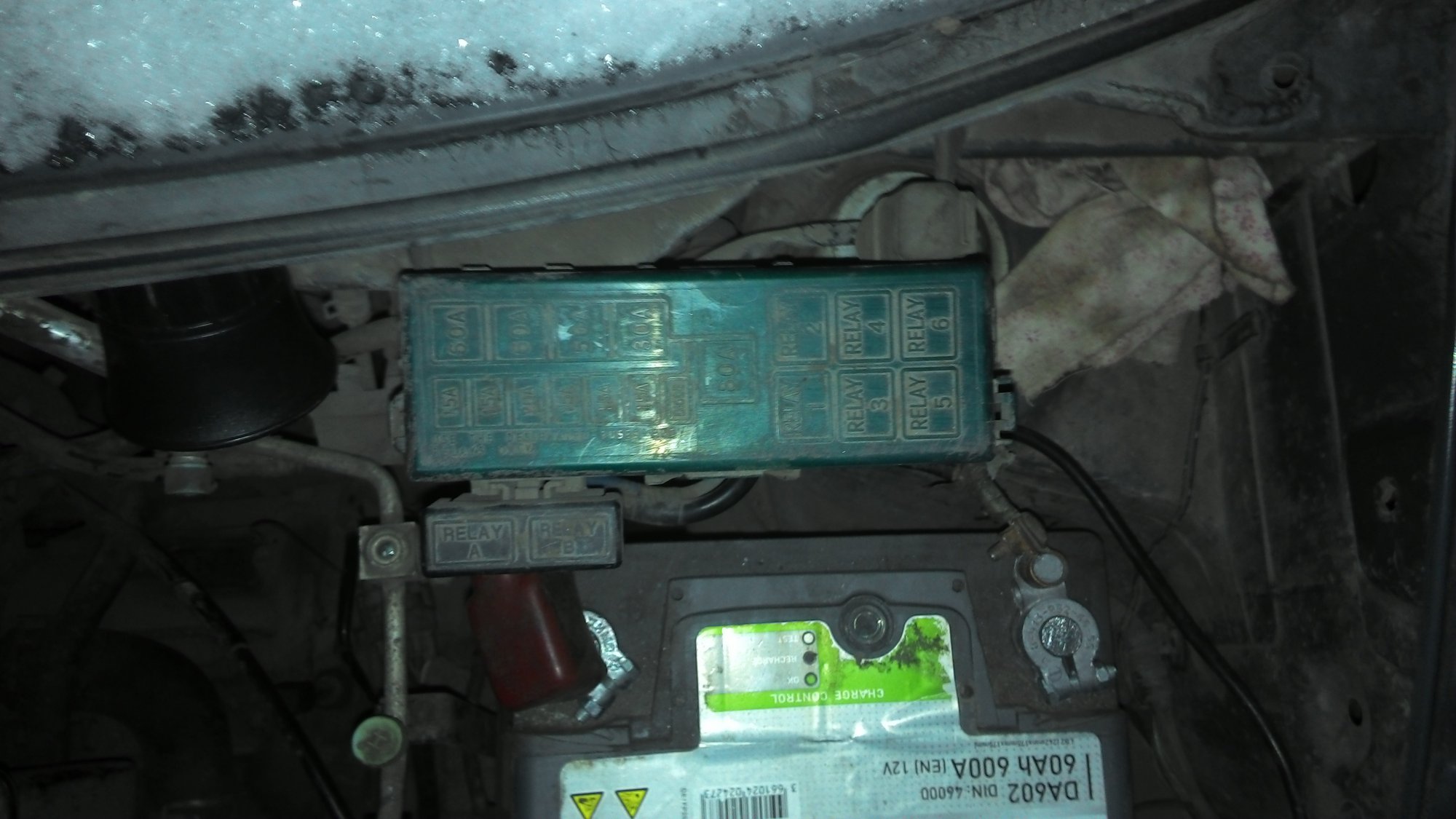

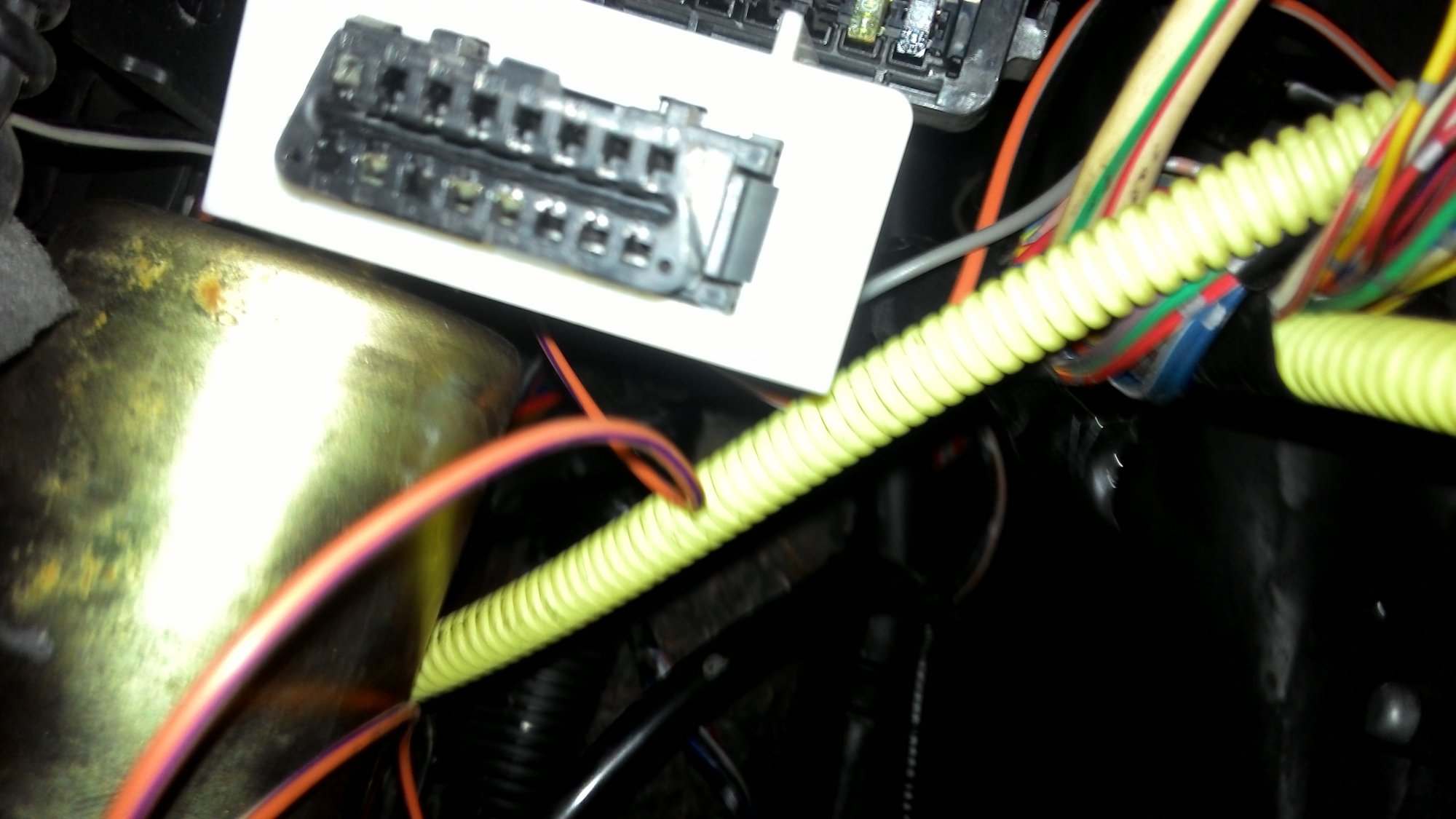

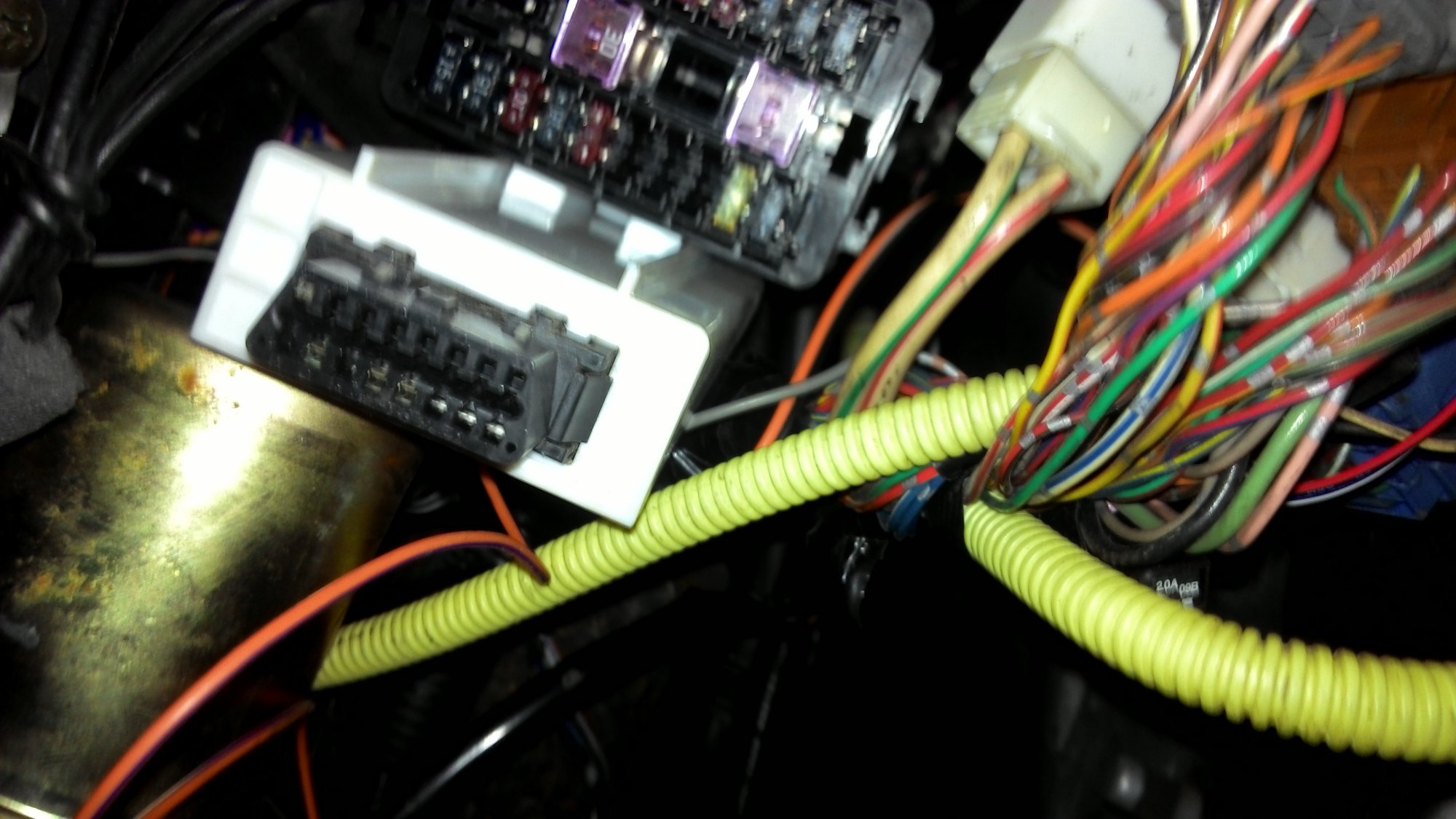

    Первое и последнее фото под панелью. Там нашел нечто напоминающее obd 2 разъем но только с 4 активными разъемами. На 2фото подкапотка блок предохранителей и реле. Ни под ни за ним не нашел ничего такого. Единственное под капотом за блоком предохранителей есть какое-то подключение в резиновом чехле на 2фото справа сверху. К нему идет4 провода.


    Вложения:

    • 20141228193207.jpg
    • 20141228193100.jpg
    • 20141228193201.jpg
  5. anm37
    Оффлайн

    anm37 Странник

    Регистрация:
    6 май 2010
    Сообщения:
    905
    Баллы:
    308
    Адрес:
    Иваново
    Ищи у контроллеров - 6-pin, может быть прикручен изолентой к жгуту, либо отрой блок предохранителей под капотом и посмотри нет ли там такого раз'ема.

    Валерий Федорченко нравится это.
  6. Валерий Федорченко
    Оффлайн

    Валерий Федорченко

    Регистрация:
    24 дек 2014
    Сообщения:
    100
    Баллы:
    34
    Адрес:
    Новокузнецк
    Нашлась-таки пропажа. Под бардачком возле левой ноги пассажира. Завтра продиагностирую. Если я правильно понял, то расшифровки кодов ошибок есть только в английских версиях книжки?
    --- сообщения объединены, 31 дек 2014 ---
    Итак дополняю. Сунул перемычку в разъем. Нижний левый контакт-Верхний средний.
    В итоге имеет такую вот красивую картину
    Посоветуйте какие Датчики покупать. Так чтоб и не дорого и все таки качественно можно было поставить машинку на колеса.

  7. Edw_WaR
    Оффлайн

    Edw_WaR

    Регистрация:
    9 апр 2006
    Сообщения:
    2.877
    Баллы:
    285
    Адрес:
    ПодМосква
    Какие контакты замкнули? Какая лампочка моргала? Фото разъёмчика не делали?

  8. Валерий Федорченко
    Оффлайн

    Валерий Федорченко

    Регистрация:
    24 дек 2014
    Сообщения:
    100
    Баллы:
    34
    Адрес:
    Новокузнецк
    Разъем слева под бардачком у ноги пассажира. Моргал Check Engine. Фото к сожалению не сделал. Как-то в спешке получилось. Разъем такой же как у всех - Беленький 6-pin. Замкнул: Верхний ряд Средний и Нижний ряд Левый.

  9. Edw_WaR
    Оффлайн

    Edw_WaR

    Регистрация:
    9 апр 2006
    Сообщения:
    2.877
    Баллы:
    285
    Адрес:
    ПодМосква
    По какой лампочке смотрели? Это точно не абс-ный диагностический разъём?

  10. Валерий Федорченко
    Оффлайн

    Валерий Федорченко

    Регистрация:
    24 дек 2014
    Сообщения:
    100
    Баллы:
    34
    Адрес:
    Новокузнецк
    ABS от Движка отличить могу) свои машины все сам обслуживаю практически всегда.
    --- сообщения объединены, 31 дек 2014 ---
    Мне тоже стало интересно почему моргал только движок. Потому что ABS тоже неисправна

  11. Edw_WaR
    Оффлайн

    Edw_WaR

    Регистрация:
    9 апр 2006
    Сообщения:
    2.877
    Баллы:
    285
    Адрес:
    ПодМосква
    А если перевернуть разъём? :) "Ключик" на разъёме есть? Контакты в нём все 6 штук разведены?

  12. Валерий Федорченко
    Оффлайн

    Валерий Федорченко

    Регистрация:
    24 дек 2014
    Сообщения:
    100
    Баллы:
    34
    Адрес:
    Новокузнецк
    Пинов 6, активных 4, т.е. Провода подходят к 4 пинам разъема. "Ключик" есть. Ровно по центру разъема. Относительно него и понимаю верх-низ.

    Вопрос по датчиками еще открыт. Что покупать?

  13. anm37
    Оффлайн

    anm37 Странник

    Регистрация:
    6 май 2010
    Сообщения:
    905
    Баллы:
    308
    Адрес:
    Иваново
    Разные провода для диагностики, один из 6 -масса, остальные Джеки Чан, АБС, подушки и т.д..

  14. Валерий Федорченко
    Оффлайн

    Валерий Федорченко

    Регистрация:
    24 дек 2014
    Сообщения:
    100
    Баллы:
    34
    Адрес:
    Новокузнецк
    Где найти разъем самодиагностики Suzuki Wagon R, Suzuki Wagon R+, Suzuki Wagon R Solio?
    К каким контактам разъема самодиагностики Suzuki Wagon R, Suzuki Wagon R+, Suzuki Wagon R Solio подключаться?

    ВНИМАНИЕ!!! Все операции с проводкой, диагностикой, тестированием вашего авто вы выполняете на свой страх и риск. Автор не несет ответственности за погоревшие предохранители, проводку или сам авто. Представленная информация не является руководством к действию, а собрана исключительно для ознакомления.

    Уффф... с себя ответственность снял, теперь можно рассказать.
    Итак!
    [​IMG] Вот этот нигодник.
    Не загружается идем сюда:https://yadi.sk/i/4dPHbogWdn4uq
    На этой же картинке цифрами 2 и 3 указаны контакты, которые необходимо замкнуть, для того чтобы протестировать двигатель.
    Я замыкал простой скрепкой [​IMG] и смотрел сколько раз моргает индикатор Check Engine.
    [​IMG]
    Внимание!!! Каждую ошибку комп повторяет 3 РАЗА, так что запаситесь терпением.
    Резюмируем:
    Места где стоит искать разъем самодиагностики в порядке убывания популярности:
    1.Блок предохранителей в салоне под рулем, около правой ноги водителя - Либо рядом с ним либо в блоке предохранителей.

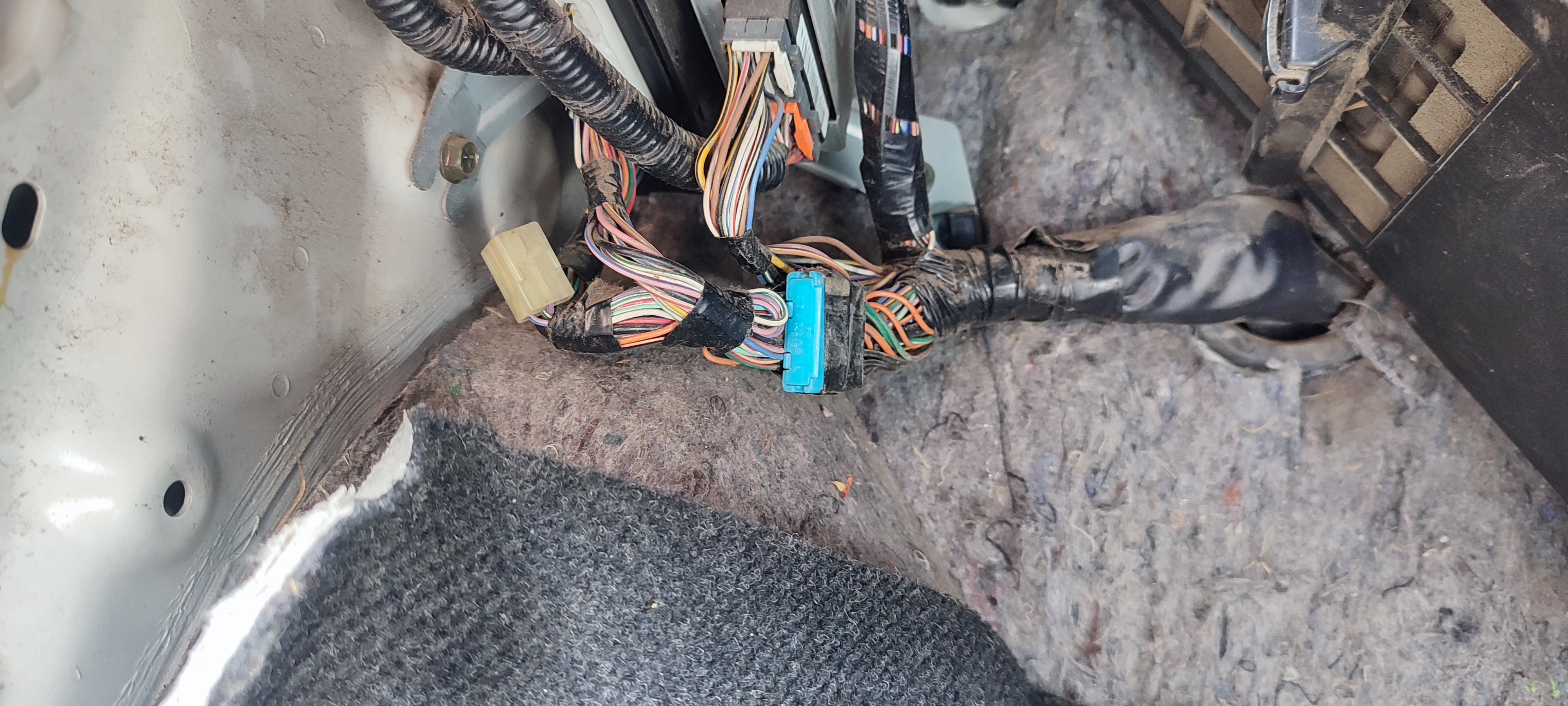

    2.За бардачком со стороны пассажира - Искать рядом с блоками управления. ВНИМАНИЕ!!! Может быть замотан изолентой или спрятан в сам жгут. Ищите внимательней.
    3. Под капотом - Тут как я понял есть 3 возможных варианта:
    - На крыле со стороны аккумулятора(может быть закрыт резиновым чехлом);
    - Под решеткой воздухозаборника примерно по середине авто;
    - Около или опятm же В блоке основных предохранителей.
    4. Абсурдный вариант, но все же кто-то писал, что нашел именно там - Если уж совсем нигде найти не удается, то попробуйте снять панель приборов и поискать за ней.

    P.S> Если и там не удалось найти искомый разъем, то поздравляю вас, вы один из тех очень немногих, кого япончики/венгры/негры(нужное подчеркнуть) оставили на муки с разъемом OBD2, протокола для которого нет даже у официалов.

    P.P.S> Тему Считаю закрытой! Можно переместить в [FAQ].

    С Уважением, В.
    --- сообщения объединены, 4 янв 2015 ---
    Если кому есть, что дополнить или поправить меня, пишите. Думаю Людям будет полезна данная информация и наконец вновь прибывшим да и нам самим не придется по новой шерстить весь форум в поисках данной информации.
