Диагностика авто через ODB II сканером ELM 327 V.1,5

Тема в разделе "Wagon, Wagon R+", создана пользователем Dimon701, 10 фев 2015.

  1. Dimon701
    Оффлайн

    Dimon701

    Регистрация:
    3 сен 2014
    Сообщения:
    80
    Баллы:
    12
    Решил купить сей девайс из-за чудовищного расхода, подрубил и так его и так, но результат один-не может он сконектится с мозгом авто и всё, на всякий случай продавец дал второй и результат тот-же, основная прога была торкю про 1.8, но пробывал и другие с маркета....
    брал здесь:https://www.avito.ru/sankt-peterbur...27_obd2_obd_2_bluetooth_adapter_rus_268132699

    [​IMG]

  2. Загрузка...

    Похожие темы - Диагностика авто через
    1. Tha ShuRRik
      Ответов:
      1
      Просмотров:
      741
    2. fackyousystem
      Ответов:
      2
      Просмотров:
      801
    3. SUZUKI CLUB RUSSIA
      Ответов:
      0
      Просмотров:
      901
    4. Тигрек
      Ответов:
      14
      Просмотров:
      1.297
    5. PUGACHEV
      Ответов:
      0
      Просмотров:
      1.897
    6. Олег (Зузукер)
      Ответов:
      1
      Просмотров:
      1.533

  3. nix13
    Оффлайн

    nix13 (хен) Тайный советник

    Регистрация:
    23 июл 2012
    Сообщения:
    1.064
    Баллы:
    299
    Адрес:
    Ростов-на-Дону
    Там надо "протокол" подбирать, настраивать.
    Вечером постараюсь отписать чем пользуюсь, но программа другая.
    Этот девайс только базовые вещи с наших авто читает.
    Не читает: ЭУР, подушки безопасности, много чего еще.
    В вашем случае - полезным будет считывание графика напряжения с 1-го лямбда-зонда (кажется, 2-го у вас нет?) (если что, 2-й на подогрев и работу включается при езде да и то не сразу), ну и что-то там смутно припоминаю про мгновенный расход топлива (расчетный, в надежде что с форсунками все ОК).

    Последнее редактирование: 10 фев 2015
  4. user1975
    Оффлайн

    user1975

    Регистрация:
    5 окт 2009
    Сообщения:
    1.480
    Баллы:
    369
    Адрес:
    Москва
    Если автомобиль 1999 года, то ELM327 и не будет ничего читать, особенно на правом руле.

  5. anm37
    Оффлайн

    anm37 Странник

    Регистрация:
    6 май 2010
    Сообщения:
    905
    Баллы:
    308
    Адрес:
    Иваново
    + 1, правый руль, однако!
    Выкини этот сканер или отдай детишкам играться - это полный отстой! Кроме ошибок двигателя ничего не увидишь, а их и так можно считать.

  6. nix13
    Оффлайн

    nix13 (хен) Тайный советник

    Регистрация:
    23 июл 2012
    Сообщения:
    1.064
    Баллы:
    299
    Адрес:
    Ростов-на-Дону
    "и так" - очень неудобно.

    У меня - программа ScanMaster-ELM 2.1 build 771

    протокол 0 автоматический.

  7. Edw_WaR
    Оффлайн

    Edw_WaR

    Регистрация:
    9 апр 2006
    Сообщения:
    2.877
    Баллы:
    285
    Адрес:
    ПодМосква
    Под японца надо свою прогу. Не найти... :(

  8. Dimon701
    Оффлайн

    Dimon701

    Регистрация:
    3 сен 2014
    Сообщения:
    80
    Баллы:
    12
    перелопатил весь форум и понял след не тока я пытался присабачить elm 327, у праворулек как правило не выходило и не только на вагоне, единственное чего не нашёл версию elm 327 у меня 1.5, полазив по нету понял, что есть ещё 2.1 правда существует записи в торке что 2.1 работает через *опу или не работает...
    ps свой сдал деньги вернул, а нужен был только для просмотра ошибок двс, но функции бк тоже вещь значимая
    --- сообщения объединены, 11 фев 2015 ---
    в моём случае фиг, скока не лежал на спине найти диаг порт так и не смог

  9. garry.k
    Оффлайн

    garry.k

    Регистрация:
    29 дек 2008
    Сообщения:
    300
    Баллы:
    182
    Адрес:
    Омск 8 913 642 0678
    кроме напряжения в "сети" авто ничего не выдал,пробовали менять проги........безрезультатно

  10. anm37
    Оффлайн

    anm37 Странник

    Регистрация:
    6 май 2010
    Сообщения:
    905
    Баллы:
    308
    Адрес:
    Иваново
    Однако, если не нашел, это не значит, что его нет.

  11. nix13
    Оффлайн

    nix13 (хен) Тайный советник

    Регистрация:
    23 июл 2012
    Сообщения:
    1.064
    Баллы:
    299
    Адрес:
    Ростов-на-Дону
    Я кстати искал очень упорно какую-то переделанную профессиональную программу.
    Дело в том ,что например, весьма продвинутые сканеры Launch на деле - это обычный планшет и что-то типа ELM-327 .
    Нетрудно понять что на самом деле все что дает проф сканер - заложено в базах данных по автомобилям в его программе - что есть что.
    Но к сожалению пока - ноль.

  12. Dimon701
    Оффлайн

    Dimon701

    Регистрация:
    3 сен 2014
    Сообщения:
    80
    Баллы:
    12
    ну если этот то всё понятно http://www.launchrus.ru/products/diagnostic/easydiag/ тока про сузуки там не слово, ценник скажу не хило так загнули

  13. nix13
    Оффлайн

    nix13 (хен) Тайный советник

    Регистрация:
    23 июл 2012
    Сообщения:
    1.064
    Баллы:
    299
    Адрес:
    Ростов-на-Дону
    :) :) Я не знал, что они опустились до такого.
    Вообще-то я имел в виду это: http://www.launchrus.ru/products/diagnostic/x-431-pro/
    но как вижу, отстал от жизни... хотя симптоматика хорошая, если они сделают программу под винду, то у Человечества появится наконец, ссылка на торрент , где...

  14. user1975
    Оффлайн

    user1975

    Регистрация:
    5 окт 2009
    Сообщения:
    1.480
    Баллы:
    369
    Адрес:
    Москва
  15. Dimon701
    Оффлайн

    Dimon701

    Регистрация:
    3 сен 2014
    Сообщения:
    80
    Баллы:
    12
    Очень полезная инфа будем пробовать, в понедельник занова куплю адаптер! elm327
    --- сообщения объединены, 22 фев 2015 ---
    мои контакты по подписи на одб2 5, 7, 16

  16. Lex_Reg02
    Оффлайн

    Lex_Reg02

    Регистрация:
    25 окт 2007
    Сообщения:
    180
    Баллы:
    94
    Адрес:
    Салават

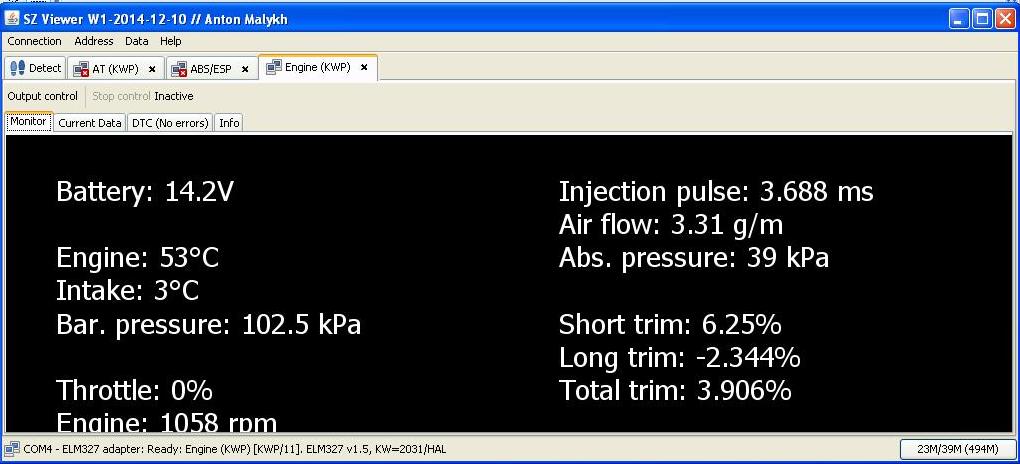

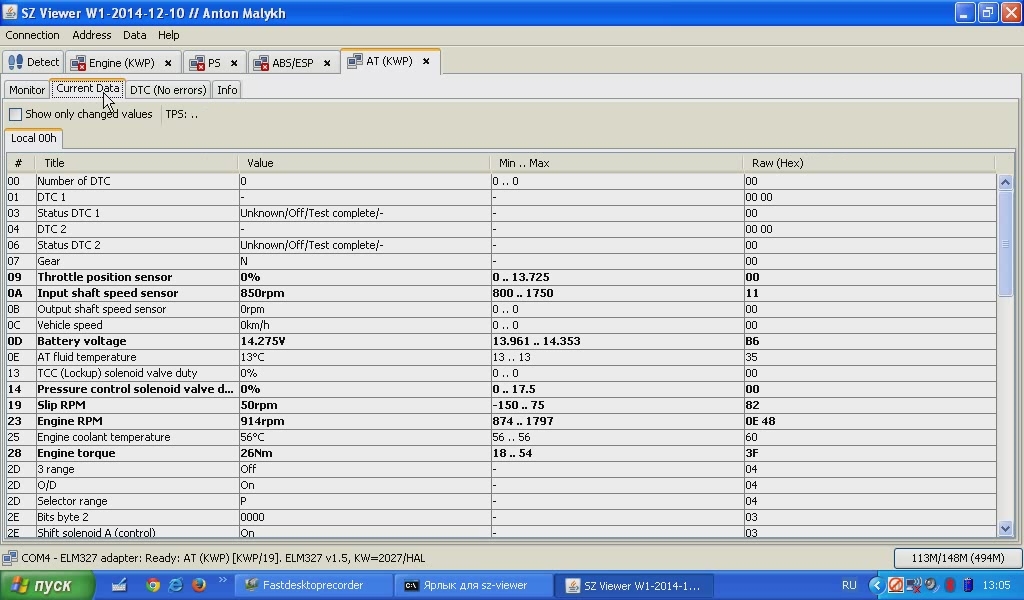

    elm327 USB, китайский, с программой SZ Viewer от malykh увидела мой вагончик . :yahoo::yahoo::yahoo:
    До этого побывал кучу разных программ с нулевым результатом. 12.JPG

  17. nix13
    Оффлайн

    nix13 (хен) Тайный советник

    Регистрация:
    23 июл 2012
    Сообщения:
    1.064
    Баллы:
    299
    Адрес:
    Ростов-на-Дону
    второе фото не открывается....
    а эта программа показывает данные с лямбда-зондов?

  18. Dimon701
    Оффлайн

    Dimon701

    Регистрация:
    3 сен 2014
    Сообщения:
    80
    Баллы:
    12
    пробовал эту прогу тока под андроид результат нулевой((( адаптер уже емл327 в2.1 бт белый, а у тебя правый/левый руль?

  19. malykh
    Оффлайн

    malykh

    Регистрация:
    23 авг 2008
    Сообщения:
    398
    Баллы:
    192
    Адрес:
    Ангарск-Иркутск
    nix13, у вас же леворуль, там должен стандартный OBD2 работать. Программы есть самые разные.

    Dimon701, так все же, какие контакты подключены? Если подключен 7, но НЕ подключен 9, то должно работать с очень большой вероятностью (банальный вопрос: зажигание включали?). Лучше начинать с Windows версии. Android версия очень неполноценная и устаревшая. За версией ELM327 не нужно гоняться! Это все условности. Китайских 1.5 хватает вполне. Если контакт 9 подключен, то, увы, работать не будет.
    --- сообщения объединены, 28 фев 2015 ---
    ===
    Раз уж разговор зашел, то вводные такие.

    Если у вас праворуль (для Японии, т.е. JDM), то ELM327 использовать скорее всего можно, но при некоторых условиях:

    Нужно залезть и посмотреть, какие (номера) контакты подключены к 16-контактному разъему OBD2. Обязательно будет подключен контакт 4 и/или 5. И контакт 16. Если еще подключен контакт 9, то, увы, вероятность использования ELM327 стремится к нулю. Если подключен контакт 7 и/или 6 и 14, но НЕ подключен контакт 9, то вероятность работы большая.

    Но просто так ELM327 работать не будет. Нужна поддержка со стороны программы. Универсальные программы для ELM327 работать не будут! Именно для поддержки сузуковского протокола через ELM327 я и создавал упомянутую выше программу. Она недоделанная и местами сырая, не все еще умеет, но зато работает в этих условиях.

    Кроме двигателя еще может быть доступна простая диагностика (чтение и сброс ошибок) для АКПП и дополнительных блоков (ABS, SRS и т.п.).

    Grey Lees, Dimon701 и Lex_Reg02 нравится это.
  20. Dimon701
    Оффлайн

    Dimon701

    Регистрация:
    3 сен 2014
    Сообщения:
    80
    Баллы:
    12
    если верить маркировке на одб авто, то 5,7,16
    пробовал и зажигание вкл и авто заводить результат нулевой
    если бт адаптер сконектить с бт ноута работатьбудет?

  21. malykh
    Оффлайн

    malykh

    Регистрация:
    23 авг 2008
    Сообщения:
    398
    Баллы:
    192
    Адрес:
    Ангарск-Иркутск
    Да, будет (сам так использую, у меня основной как раз BT ELM327).

  22. Dimon701
    Оффлайн

    Dimon701

    Регистрация:
    3 сен 2014
    Сообщения:
    80
    Баллы:
    12
    а драйвера на адаптер ставить нужно?

  23. malykh
    Оффлайн

    malykh

    Регистрация:
    23 авг 2008
    Сообщения:
    398
    Баллы:
    192
    Адрес:
    Ангарск-Иркутск
    Нет, какие либо отдельные драйверы не нужны. Достаточно только подцепить. И в программе при запуске выбрать соответствующий COM-порт, который Windows сама назначит адаптеру.

  24. Dimon701
    Оффлайн

    Dimon701

    Регистрация:
    3 сен 2014
    Сообщения:
    80
    Баллы:
    12
    будем пробовать завтра надеюсь 5 мин хватит т.к. ноут больше не держит
    --- сообщения объединены, 1 мар 2015 ---
    ноут продержался 15мин))) пробовал ничего не вышло......
    делал так
    1 сконектил ноут с адаптером емл через запрос пина 1234
    2 определился как ком 7 ODB II SPP
    3 включил эт соединение
    4 дальше запустил SZ Viewer
    5 он предложил выбрать ком
    6выбрал мой 7 и в бой
    7винда почти сразу разрывала соединение бт и оно становилось не активным
    8ну а прога в нижней строке ошибку.....
    пробовал так-же
    не выполнять 3 результат также
    пробовал также 6 выбирать др комы бт и тут самое интересное

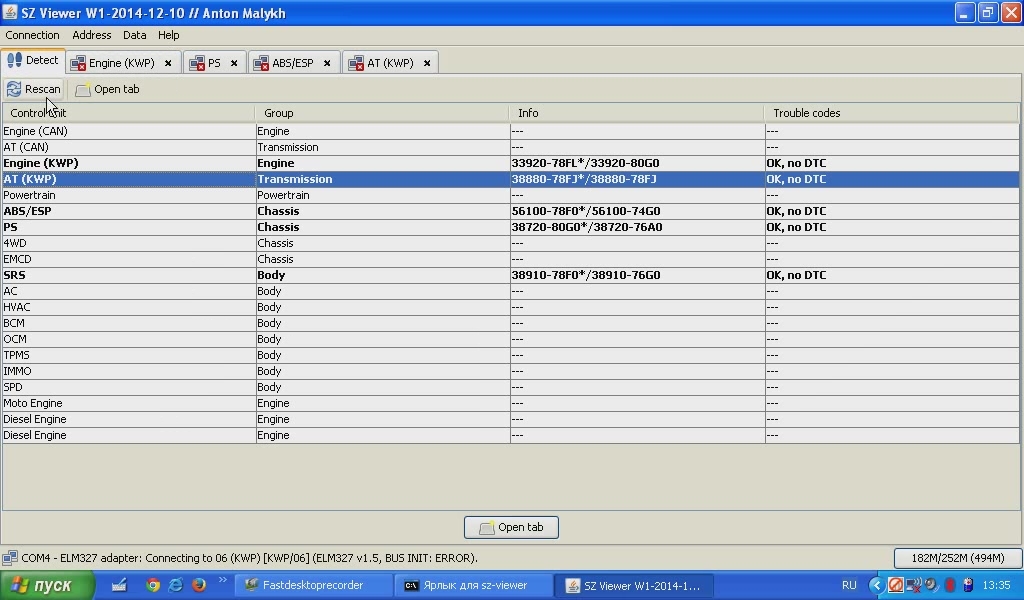

    вкладка детект первые 2 строки сан не поддерживается адаптером.......
    --- сообщения объединены, 1 мар 2015 ---
    лог
    16:36:42: DEV: Opening COM7
    16:36:42: WORKER: Detecting ELM327...
    16:36:43: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:36:43: DEV: Closing COM7
    16:36:43: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:36:46: DEV: Opening COM7
    16:36:49: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:36:49: DEV: Closing COM7
    16:36:49: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:36:52: DEV: Opening COM7
    16:36:55: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:36:56: DEV: Closing COM7
    16:36:56: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:36:59: DEV: Opening COM7
    16:37:00: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:37:01: DEV: Closing COM7
    16:37:01: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:37:04: DEV: Opening COM7
    16:37:06: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:37:06: DEV: Closing COM7
    16:37:06: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:37:09: DEV: Opening COM7
    16:37:11: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:37:11: DEV: Closing COM7
    16:37:11: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:37:14: DEV: Opening COM7
    16:37:16: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:37:16: DEV: Closing COM7
    16:37:16: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:37:19: DEV: Opening COM7
    16:37:21: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:37:21: DEV: Closing COM7
    16:37:21: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:37:24: DEV: Opening COM7
    16:37:26: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:37:26: DEV: Closing COM7
    16:37:26: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:37:29: DEV: Opening COM7
    16:37:32: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:37:33: DEV: Closing COM7
    16:37:33: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:37:36: DEV: Opening COM7
    16:37:39: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:37:39: DEV: Closing COM7
    16:37:39: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:37:42: DEV: Opening COM7
    16:37:44: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:37:44: DEV: Closing COM7
    16:37:44: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:37:47: DEV: Opening COM7
    16:37:49: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:37:49: DEV: Closing COM7
    16:37:49: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:37:52: DEV: Opening COM7
    16:37:55: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:37:56: DEV: Closing COM7
    16:37:56: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:37:59: DEV: Opening COM7
    16:38:01: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:38:01: DEV: Closing COM7
    16:38:01: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:38:04: DEV: Opening COM7
    16:38:06: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:38:06: DEV: Closing COM7
    16:38:06: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:38:09: DEV: Opening COM7
    16:38:11: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]
    16:38:11: DEV: Closing COM7
    16:38:11: DEV: Connection error: java.lang.RuntimeException: Command error (ATFCSH)
    16:38:14: DEV: Opening COM7
    16:38:16: CON: Done: COM7 - ELM327 adapter => Connecting to Engine (CAN) [CAN/7E0]

  25. Lex_Reg02
    Оффлайн

    Lex_Reg02

    Регистрация:
    25 окт 2007
    Сообщения:
    180
    Баллы:
    94
    Адрес:
    Салават
    Вагончик у меня правильный, Вот разъем OBD2 контакты не переставлял и их все видно.

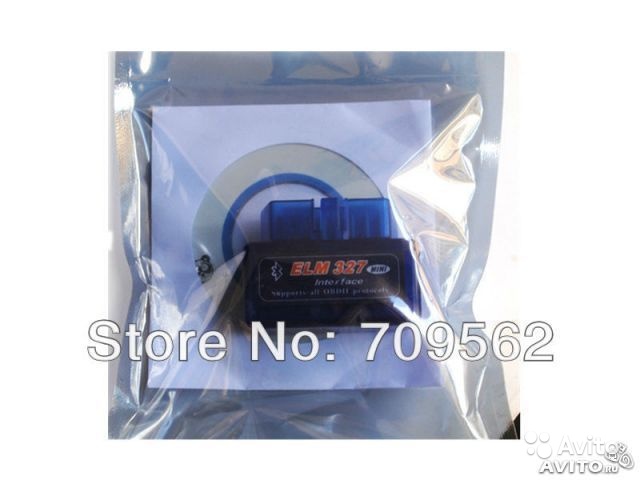

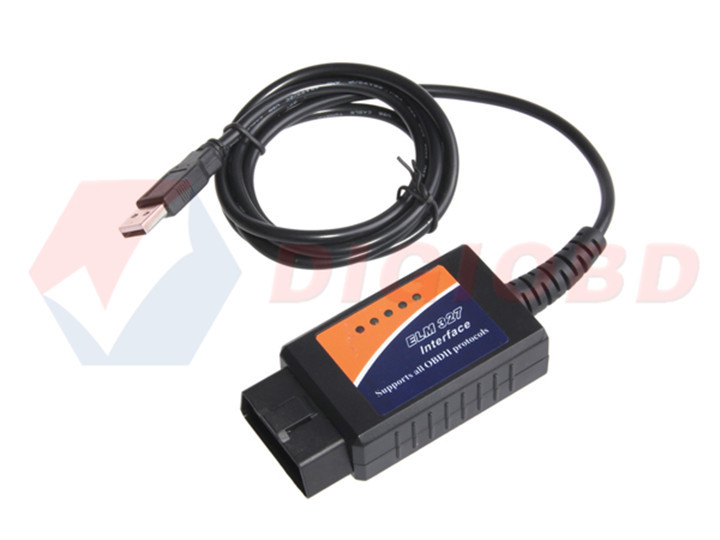

    использовал вот такой адаптер v1.5 заказанный у китайцев за 8 американских рублей. Vag 409 не зацепился. Заказал BT v2.1 синий, надо было брать v1.5, за 300 рублей. Вот теперь думаю подключится или нет.

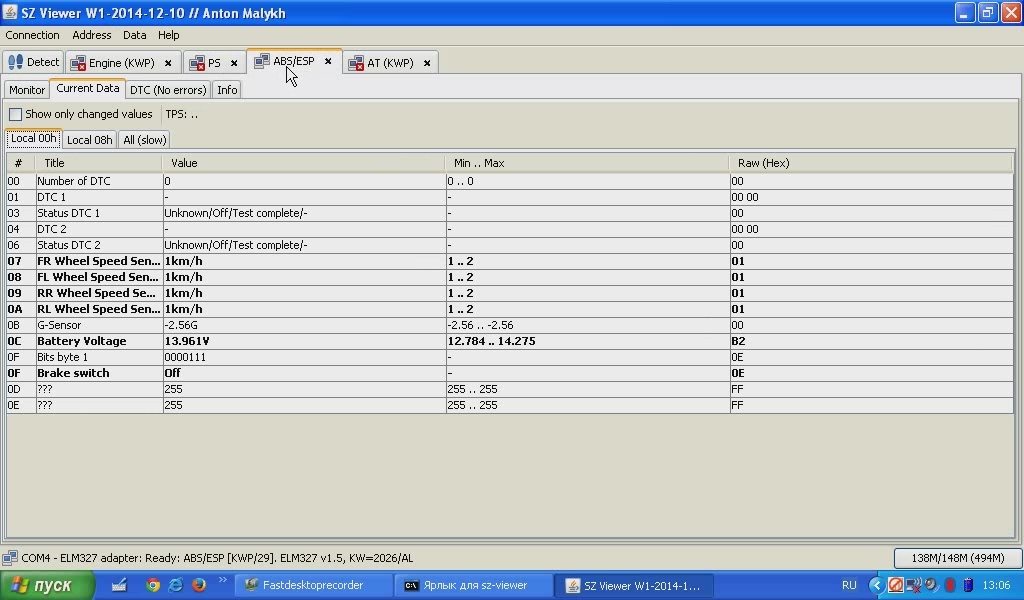

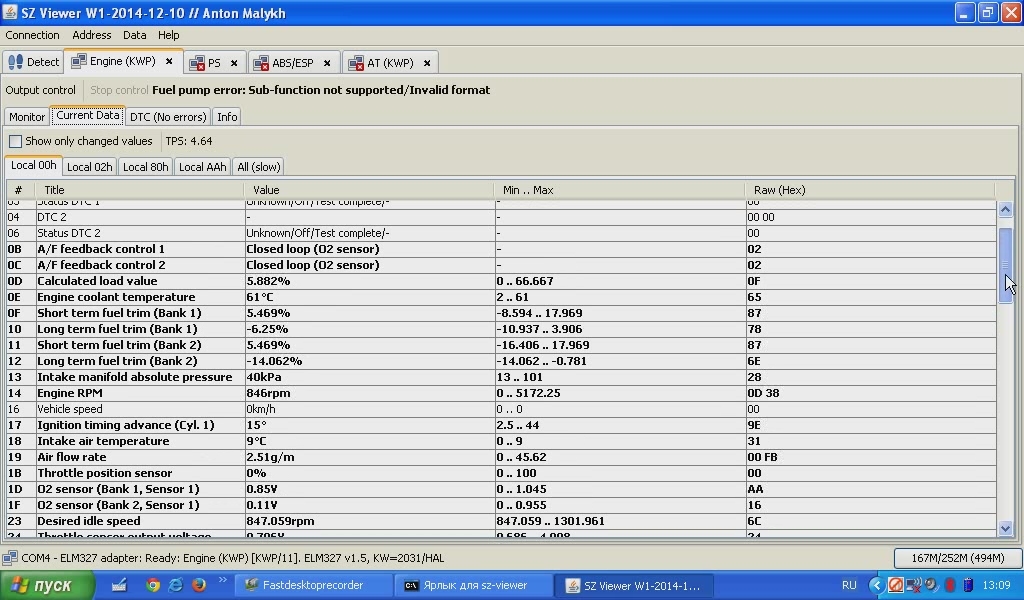

    Программка видит, по-моему, все блоки и кучу параметров, еще бы понимать, что они значат. Самое главное что эти параметры видно до этого горел чек и методом тыка, правда, попал с первого раза, менял лямбду. У нас в городе нормальных диагностов нет, а те кто что-то может сказать не берутся за наш вагончик. Вот и встал вопрос найти адаптер и программу хотя бы чтобы видеть код ошибки , а не вспышки лампочки считать :). Завтра если будет время наделаю скринов из программы.
    И огромное спасибо malykh за его работу!!!

  26. malykh
    Оффлайн

    malykh

    Регистрация:
    23 авг 2008
    Сообщения:
    398
    Баллы:
    192
    Адрес:
    Ангарск-Иркутск
    Судя по всему, какой-то "левый" адаптер ELM327. Как он выглядит, как называется?
    Вот тот адаптер, чья фотография приведена в первом сообщении, должен работать.
    --- сообщения объединены, 3 мар 2015 ---
    Вот, хороший пример, какие должны быть контакты: подключены 4,5,7,16. :)
    --- сообщения объединены, 3 мар 2015 ---
    Вот, еще можно попробовать обновленную версию. Немного изменил автопоиск блоков.
    http://malykh.blogspot.com/2015/03/sz-viewer-w1-2015-02-03-windows.html

    А вдруг заработает с этим странным адаптером? :)

    Lex_Reg02 и Dimon701 нравится это.
  27. Dimon701
    Оффлайн

    Dimon701

    Регистрация:
    3 сен 2014
    Сообщения:
    80
    Баллы:
    12
    товарищи успех на андройде!!!:yahoo: eml 327 v1.5 бт брал за 600 здесь https://www.avito.ru/sankt-peterbur...apter_elm327_obd2_bluetooth_rus_obd_239413217

    дальше толи софт недаделан толи телефон(престижио 5044 андр4.2.1) глючит толи адаптер лаганутый, но первый раз работал около10мин потом невкакую сконектить не смог!!!! думал всё спалил
    чтоб работал надо сделать след 1сопряжение по бт код 1234
    2выключить бт полностью
    3после зайти в прогу SZ Viewer
    4 выбрать не бт, а вайфай!!
    5стоп/сонекшин
    6выбрать бт / одб2 / одб2/-если одб2 появилось дважды то заработает!
    7если не заработало то выйти из проги выключить бт!!!
    8перезагрузка телефона!!!
    9 выполнить п6
    10 если не заработало снова то п7,8,3,4,6
    11 бывает глючит после того как всё работало тогда п.5,4,5,6
    12если работает но долго думает выбрать др вкл ат или енджин
    13ещё телефон засыпает если не касаться экрана!!!
    14адаптер кажись требователен к 12в если ниже то подглючивает если выше 14в то теряет связь у меня он работал при след комбинации ближний свет и печка на 1 скор.

    завтра попробую к ноуту сконектить по бт, правда сомневаюсь что акума хватит на 5 мин(((( он чёт очень быстро разряжается


    чего поразило
    хоть термостат с пов температурой, но в движении т двига меньше чем т акпп80-84с
    14,27в!!!
    на ххх может быть ниже 11в если всё поврубать
    поротокол как я понял KW2031
    ТОРКЮ 1.8.6 так и не заработал

    ВЫРАЖАЮ ОГРОМНУЮ БЛАГОДАРНОСТЬ malykh ЗА СОФТ!!!!!!!!!!!!!!!!!!!!!!!!!!!!

  28. malykh
    Оффлайн

    malykh

    Регистрация:
    23 авг 2008
    Сообщения:
    398
    Баллы:
    192
    Адрес:
    Ангарск-Иркутск
    Андроидовская версия софтинки кривая. В планах стоит ее исправление, но пока руки не дошли.

  29. Dimon701
    Оффлайн

    Dimon701

    Регистрация:
    3 сен 2014
    Сообщения:
    80
    Баллы:
    12

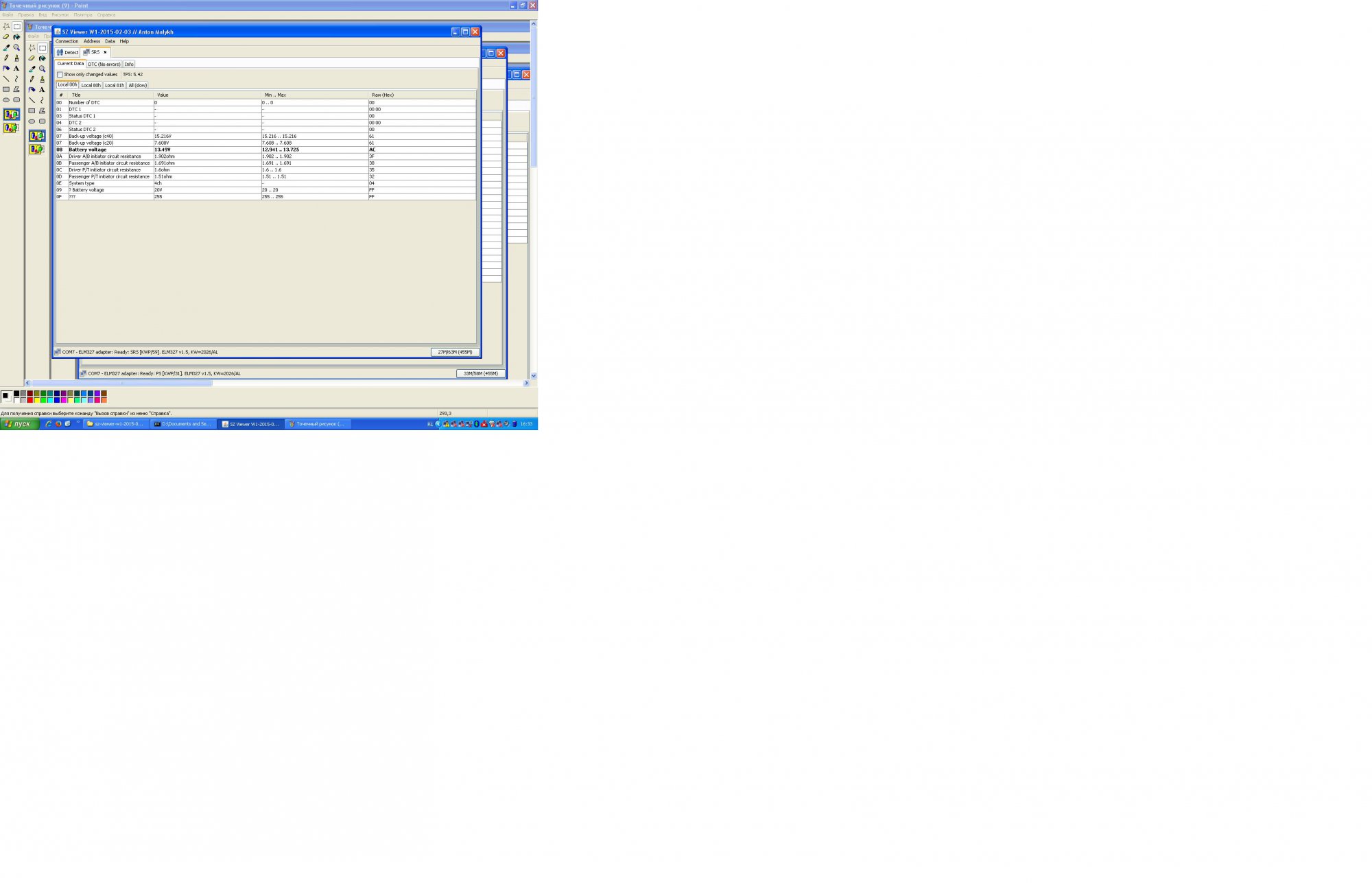

    С ПК версией тоже успех!!!:yahoo::yahoo::yahoo: самое главное показывает лямбду ток заначения странные 0,01-0.69в, выше не поднимался ну и пару скринов того чё показывает выкладываю.
    интересно также глянуть на скрины клубней с этим же мотором!

    Точечный рисунок (10).JPG Точечный рисунок (9).JPG Точечный рисунок (8).JPG Точечный рисунок (7).JPG Точечный рисунок (6).JPG Точечный рисунок (5).JPG

  30. Lex_Reg02
    Оффлайн

    Lex_Reg02

    Регистрация:
    25 окт 2007
    Сообщения:
    180
    Баллы:
    94
    Адрес:
    Салават
    Скрины из программы мотор M13A.
    59-292.jpg 57-076.jpg 41-106.jpg 54-380.jpg

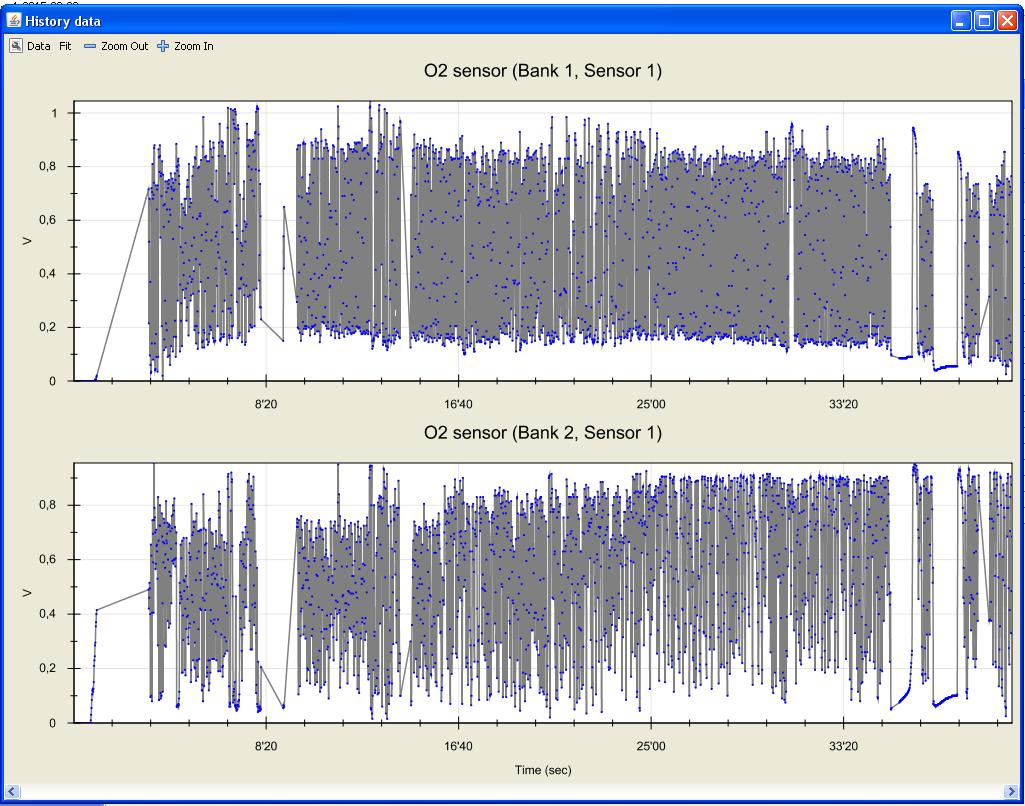

    и графики o2sensor(лямбд)
    Одной похоже совсем плохо :(

    malykh подскажи пожалуйста где можно почитать по диагностике.

  31. malykh
    Оффлайн

    malykh

    Регистрация:
    23 авг 2008
    Сообщения:
    398
    Баллы:
    192
    Адрес:
    Ангарск-Иркутск
    Сходу хороший единый документ порекомендовать не могу. Что-то полезно смотреть в родной инструкции по ремонту, что-то - в отдельных статья в интернете.

    Рисовалка графиков, кстати, не очень. Надо было прикрутить быстро - прикрутил. В будущем будет более аккуратная и адекватная отрисовка.
