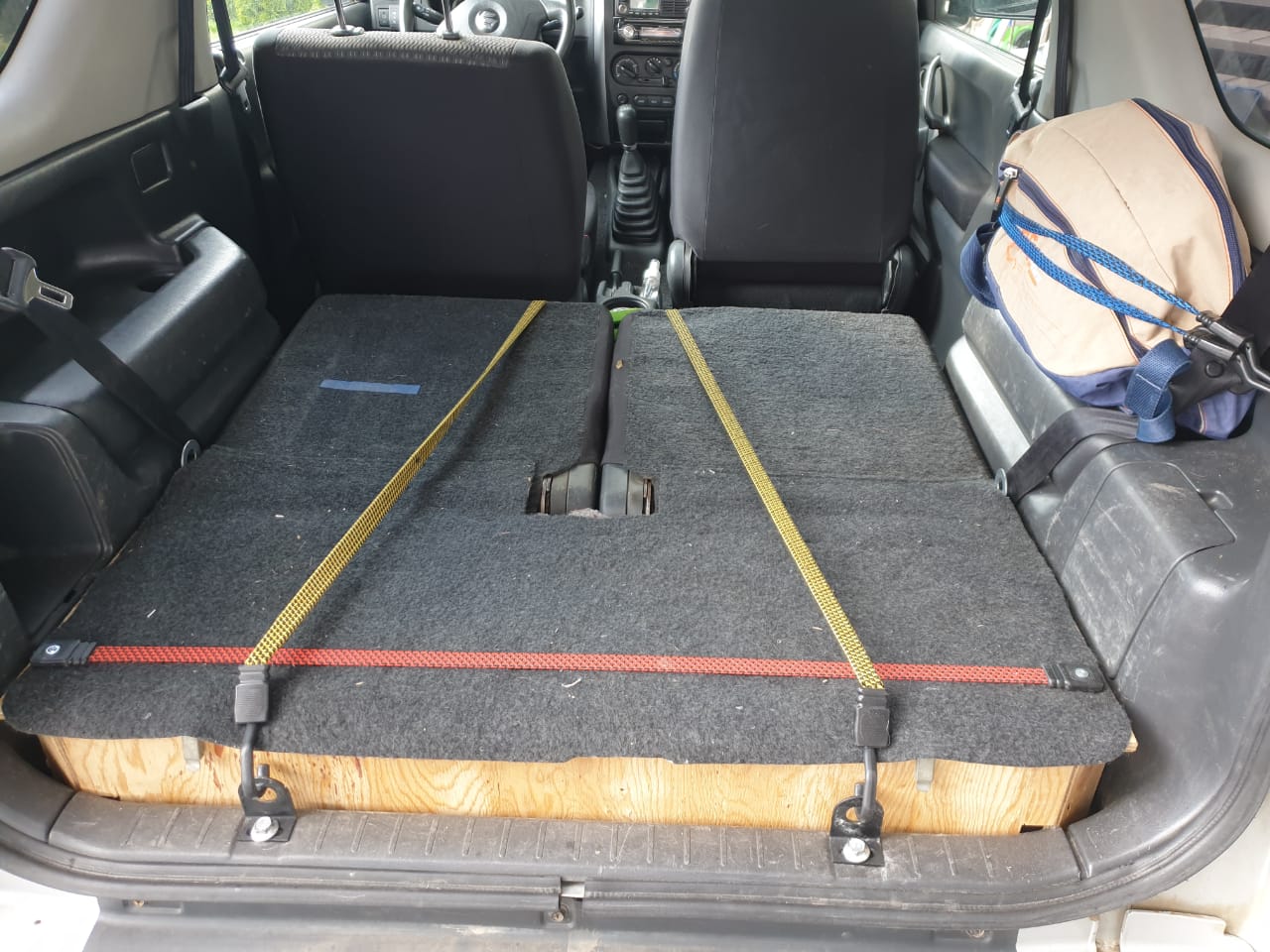

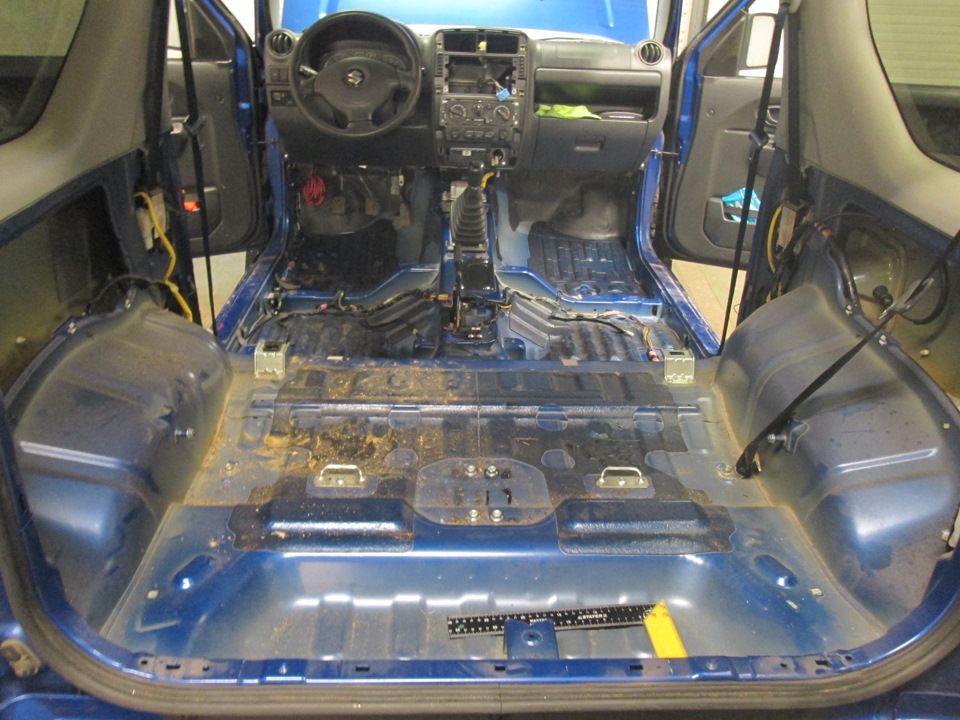

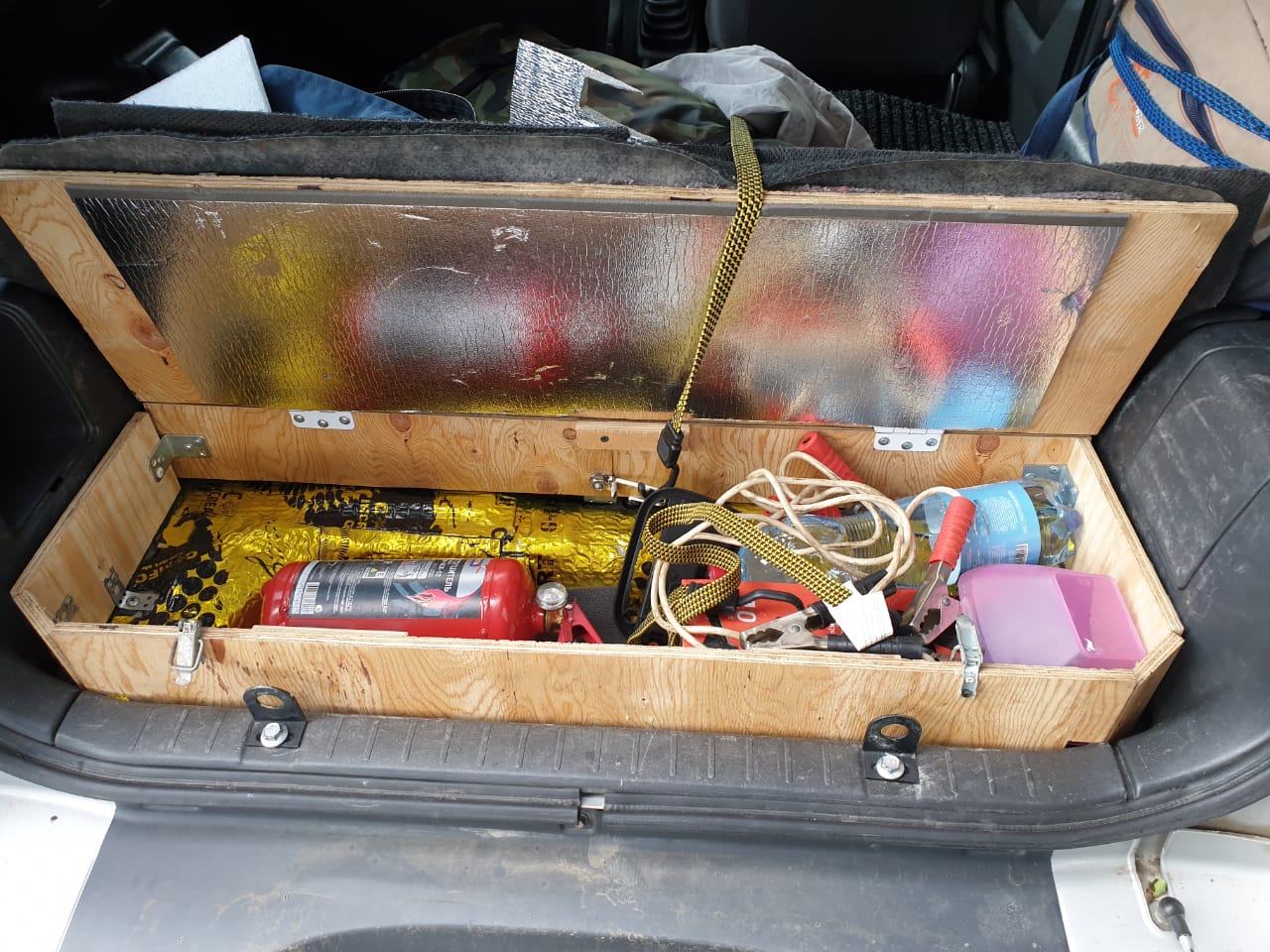

Бокс, ящик, кофр, спальник и проч. варианты в БАГАЖНИК (заднюю часть салона). Обсуждение.

Тема в разделе "Suzuki Jimny / Гражданский тюнинг", создана пользователем abcom, 18 мар 2015.

  1. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.883
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    Так как тема Владимира про ящики была уничтожена, по недопонимаю, я так думаю. Барахолка барахолкой, а обсудить прилюдно и коллективно эти штуки и интересно и необходимо. Заниматься этим в личке с Владимиром это контпродуктивно (модное словечко пришлось к месту )))) ).

    Так что давайте разные варианты придумывать, про свои рассказывать и Владимиру идеи подавать,нам же всем от этого сплошная польза )))
    А конкретно покупку давайте обсуждать в личке, а то "кто-нибудь" может тему удалить, да ещё забанить участников. Не забывайте, порядок есть порядок, демократии тут нема, к сожалению.

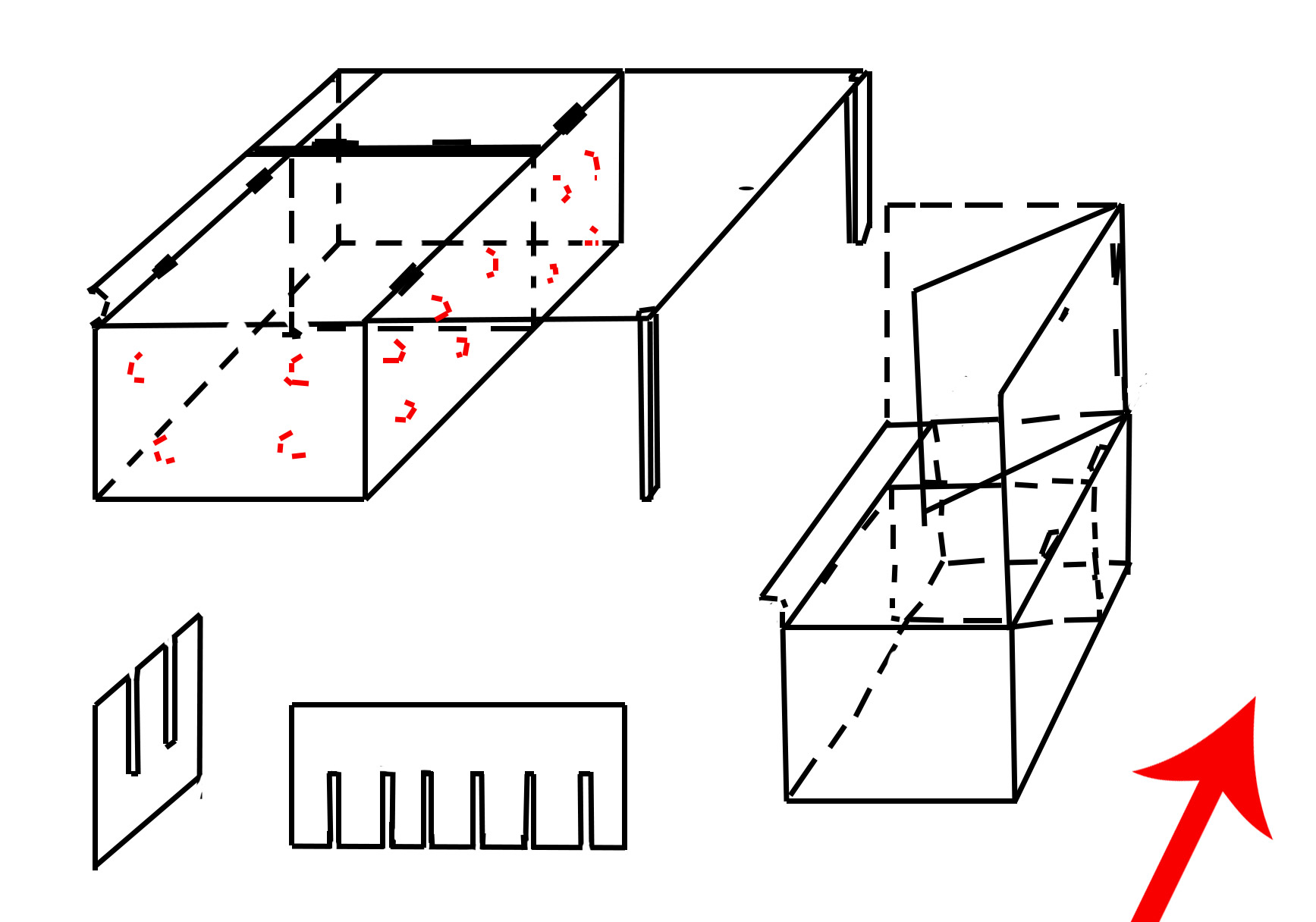

    Вот моё предложение Володе, мне такой интересно построить:
    (я в фотошопе не мастер рисования, но думаю примерно понятно )))



    Последнее редактирование: 18 мар 2015
  2. Загрузка...


  3. ellanda
    Оффлайн

    ellanda Премиум-аккаунт

    Регистрация:
    28 ноя 2014
    Сообщения:
    37
    Баллы:
    26
    Адрес:
    Москва, м. Сокол
    Побуду немного некрофилом, пожалуй.
    Мой вариант ящика из фанеры.
    Цель: создать ящик, который помимо складывания в ровную площадку, так же оставлял доступ к нише с домкратом и в последствии с другими мелочами.
    Схема ящика в открытом и закрытом виде:
    [​IMG]
    Состоит из 4-х частей:
    - общий пол с прорезанной нишей
    - 2 боковых ящика, закрепленных неподвижно
    - центральный ящик с подъемным механизмом
    Все четыре части с размерами (при создании данной конструкции учитывайте толщину самой фанеры):
    [​IMG]

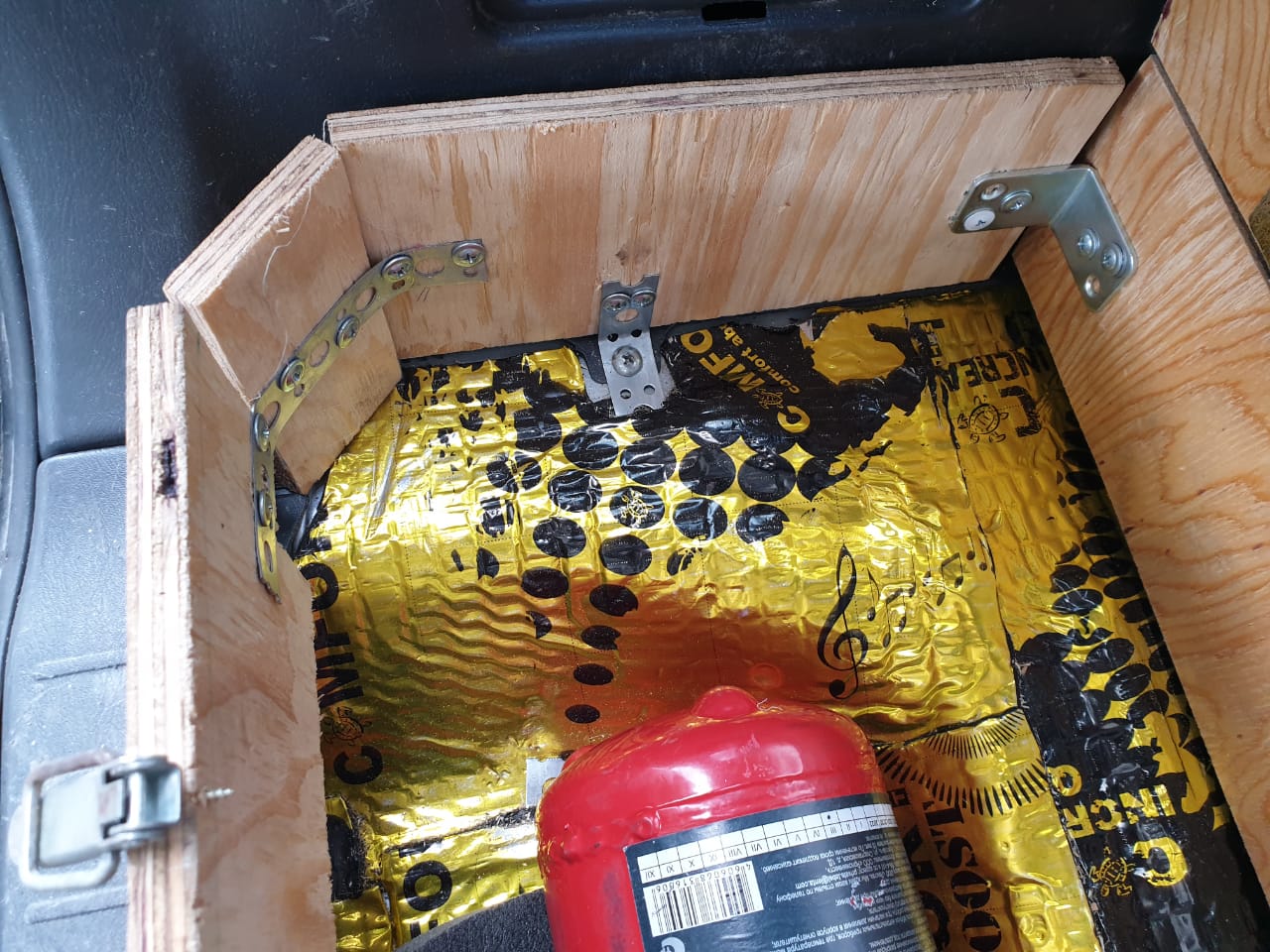

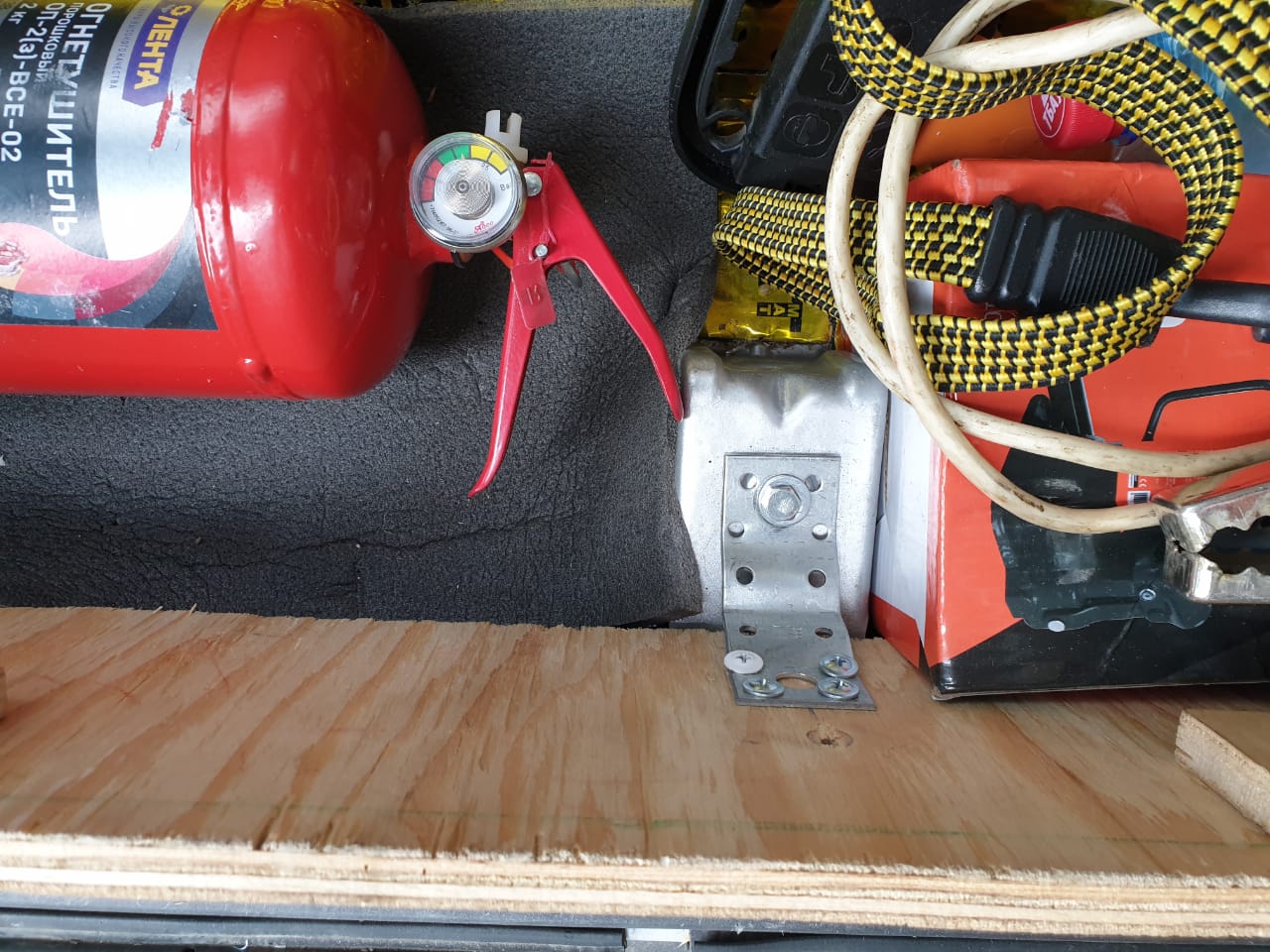

    Стенки ящиков крепили между собой при помощи уголков. Боковые ящики - без отдельного дна, крепятся сразу на общее основание под размер багажника. Центральный ящик с дном.
    На переднем торце "пола" придется сделать "пропил" миллиметров 5 глубиной, смещенный от центра, т.к. там есть выпирающий пластик. На задней части - пропил длиной 11-15 см, т.к. будет упираться в разделитель задних сидушек.
    При скрепливании нужно все ящики от заднего края сместить на 8-10 мм, иначе будут мешать задним сиденьям при складывании.
    Карпетом обтягивали все ящики до крепления с основным полом. Работать лучше вдвоем. Клеили на момент, но народ рекомендует специальный клей в баллонах. Промазывали клеем фанеру, прикладывали карпет, края заводили и закрепляли степлером.

    Для подъема центрального ящика придумала использовать планки, как раньше делали на стальных чемоданах для инструментов. Подсмотрела на старом папином ящике. Помните такие:
    [​IMG]
    Только слегка доработала, чтобы закрывалось не вертикально, а горизонтально. Размещение креплений делаем следующим образом:
    Размечаем оба ящика точно по середине торцов, параллельно дну, проводили линию. Отступаем от переднего края 2 см на боковом ящике. Сверлим отверстие.
    На центральном ящике отступаем 2 см+расстояние до отверстия на планке. Сверлим отверстие.
    На боковом ящике отступаем растояние = расстоянию на центральном ящике +3-4 см для того, чтобы планки не упирались друг в друга. Сверлим отверстие.
    На центральном ящике от предыдущего отверстия отступаем столько же (3-4 см) +расстояние до отверстия на планке.
    Все это - строго по центральной линии, которую мы провели в самом начале. Если ящики получились кривенькие, то надо отступить просто одинаковое расстояние от дна, иначе все перекорежит.
    Ну и схема, для наглядности:
    [​IMG]

    Для удобства на центральный ящик приделали стропу вместо ручки. В сборе ящик выглядит так:
    [​IMG]
    В машину поставили. Фотки ночные и заснеженные:
    [​IMG]
    В разложенном виде (центральный ящик поднимается и "перепрыгивает" порог, а потом порог становится третьей опорой, чтобы ящик не двигался дальше вниз):
    [​IMG]
    Ну и если сложить спинки задних сидений - ниша и домкрат досегаемы и полезны:
    [​IMG]

    Лирика как всегда здесь
