    день добрый всем!
    озадачился проверкой работы катушек. рассказывать всю предысторию долго, итак...
    дано:
    Escudo, TD94W, 2005, 2,7 (H27A)

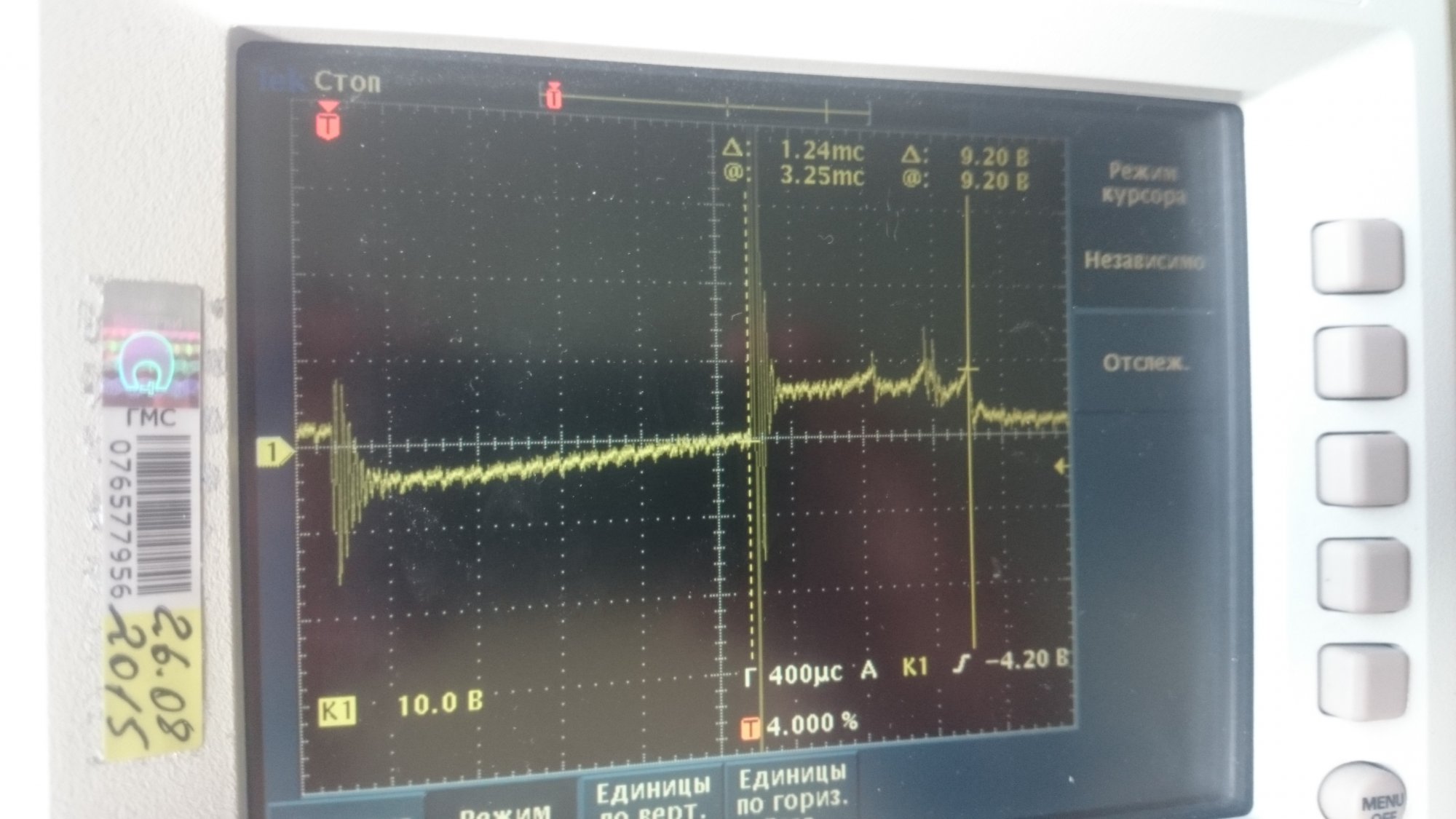

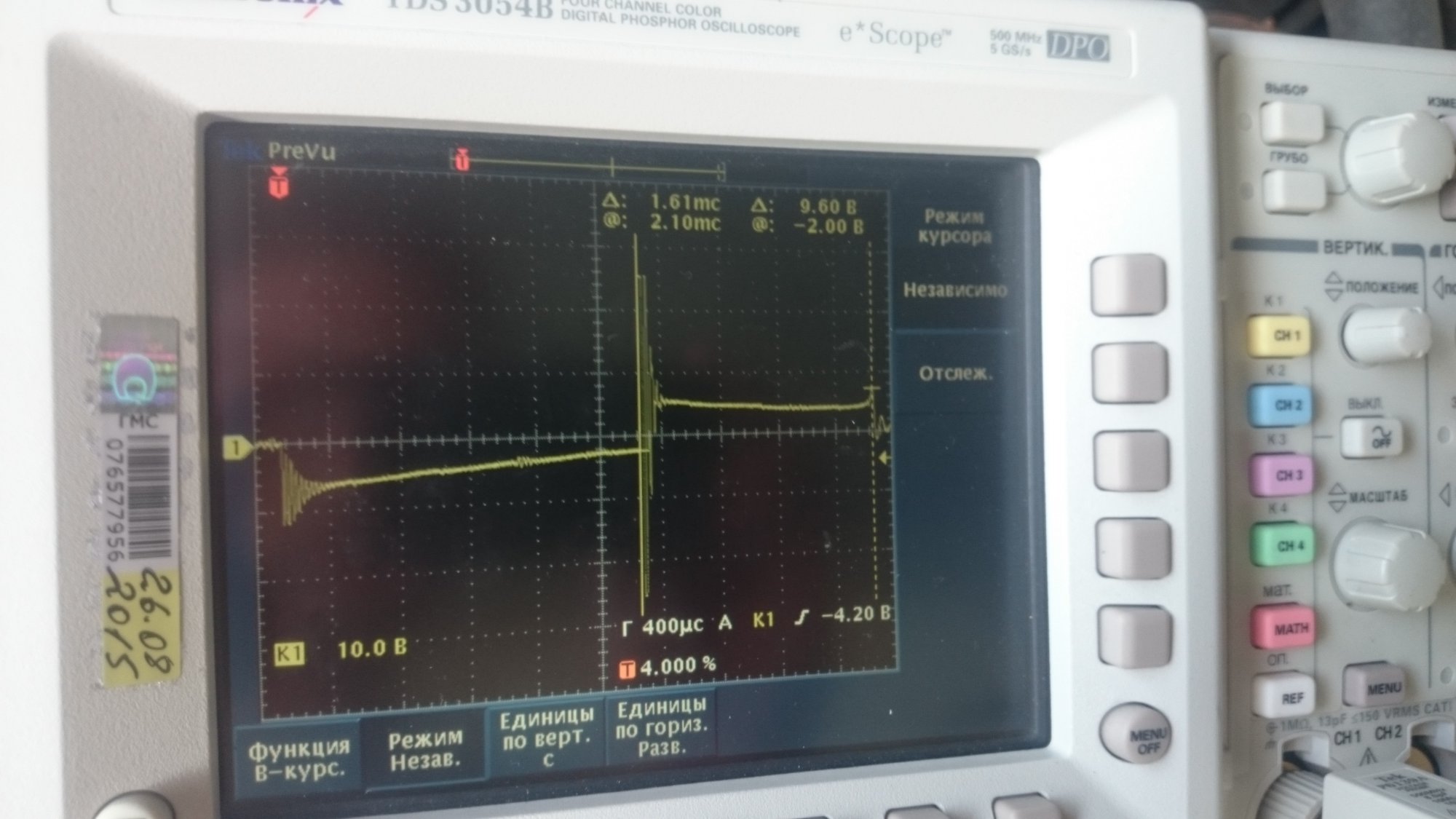

    осциллограммы с катушки (например, 2-го цилиндра) на ХХ
    и при 3000 об/мин
    (получены через индуктивный датчик)
    вопрос:
    разве не должно время накопления энергии катушки сокращаться при увеличении оборотов, а время горения быть константой?
    еще волнует наличие колебаний после самой вспышки... (может, это следствие не прямого контакта с управляющим проводом, а через индуктивность, но сомневаюсь...)
    правильно ли это?

    вообще технической информации про мой мотор очень мало. буду рад любым ссылкам, намекам, ответам...
    спасибо.

  2. Загрузка...

    Похожие темы - осциллограмма катушек зажигания
    1. TishkaBunt
      Ответов:
      2
      Просмотров:
      366
    2. Mazek2.0
      Ответов:
      2
      Просмотров:
      1.035
    3. trophy-life
      Ответов:
      0
      Просмотров:
      472
    4. Lekxxs
      Ответов:
      2
      Просмотров:
      692
    5. Алекс Александрович
      Ответов:
      23
      Просмотров:
      994
    6. rapucha
      Ответов:
      3
      Просмотров:
      616

  3. kaa63
    Оффлайн

    kaa63

    Регистрация:
    30 ноя 2012
    Сообщения:
    573
    Баллы:
    181
    Адрес:
    Самара
    Синусоидальность дидукционнго индуктора некомутируется с хромофорной эфузией аксирогентно-адеквантного фотонного триангулятора.

    Не, ну что вы флудите, ну вот что вы флудите, нет чтобы не флудить, а они флудят, ну не стыдно так флудить, как вы флудите? так же ни один флудер себе не позволяет флудить, как вы флудите, а вы флудите и флудите, вы что, не можете просто взять и прекратить флудить, как взял и прекратил флудить я и больше вообще не флужу потому что прекратил флудить? вот попробуйте просто не флудить и тогда вы не будете флудить, ведь флуд это плохо и флудить не надо, даже если флудить надо, все равно флудить не надо потому, что есть флудеры которые флудят, а есть флудеры которые не флудят, но они уже не флудеры, и вот они не флудят-не флудят и потом так выходит, что они таки не флудеры, а думали что флудеры, вот эти флудеры которые не флудеры настолько не флудят, что им и флудить-то не надо, а вы флудите!

    А по теме Аппаратура у вас классная.

    Последнее редактирование: 8 июн 2015
  4. pavelmartens
    Оффлайн

    pavelmartens

    Регистрация:
    4 сен 2014
    Сообщения:
    4
    Баллы:
    1
    угу... словотворчество, говорят, полезно...
    может, и ответы на мои вопросы найдутся?

    п.с. аппаратура... ну извиняйте, какую нашел...

  5. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.790
    Баллы:
    447
    Адрес:
    г.Сосновый Бор, Лен.обл.
    Вот неплохой сайт про диагностику зажигания http://injectorservice.com.ua/ignition_diagnostics.php.
    И много статей на autodata.ru про диагностику. Мне там на форуме как-то подсказали про неисправность мозгов на старой Витаре 91г и действительно нашёл потёкший конденсатор, разъевший дорожку, перепаял и машинка перестала глючить.

  6. pavelmartens
    Оффлайн

    pavelmartens

    Регистрация:
    4 сен 2014
    Сообщения:
    4
    Баллы:
    1
    спасибо большое!
    проштудировал, сделал вывод, что все хорошо :)
    за это время нашел такой же Эскудо (мотор, мозги), сверили, все совпадает!
    на очереди проверка КД.

  7. sav liana
    Оффлайн

    sav liana

    Регистрация:
    6 май 2015
    Сообщения:
    164
    Баллы:
    50
    Адрес:
    Мос. ст. Силикатная

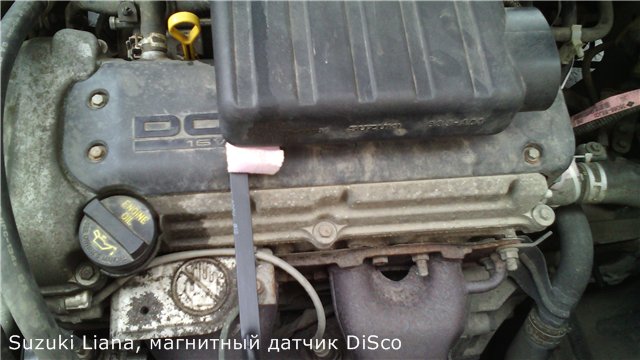

    На лиане аналогично, индуктивным датчиком:
    [​IMG]

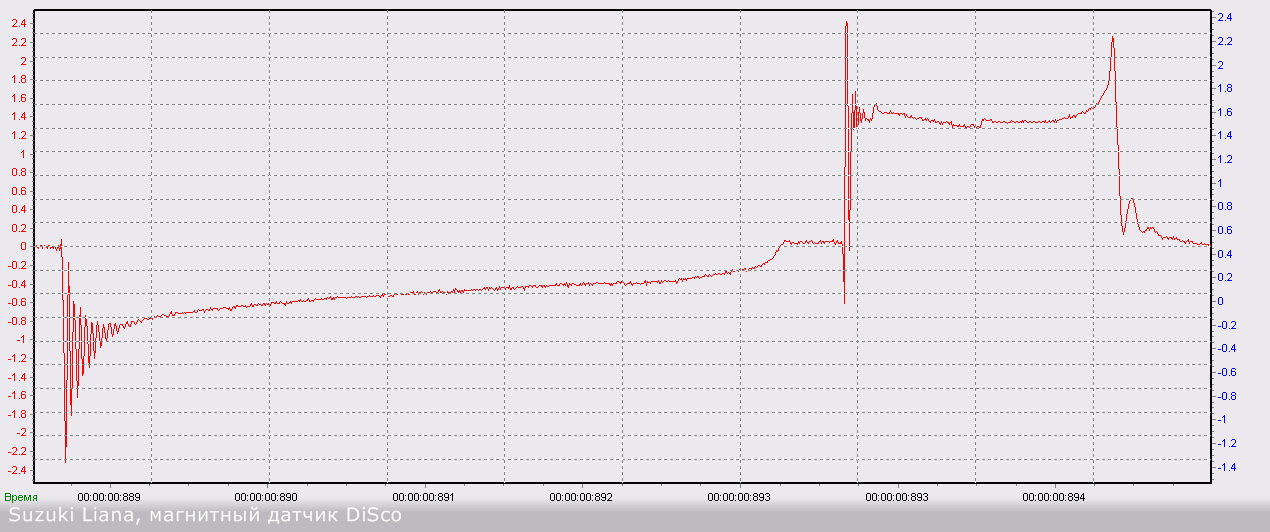

    Осциллограмма зажигания, ХХ, Suzuki Liana :

    [​IMG]
    Если емкостной датчик на ВВ проводе использовать, тогда увидите пик пробоя...
