Электросхема проводки дверей рестайла

Тема в разделе "NSGV / Тюнинг и модернизация", создана пользователем melogov, 6 дек 2015.

  1. melogov
    Оффлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    Приветствую Всех! Решил поменять зеркала дорестайла на рестайл ( с поворотниками) и со складыванием. Не могу найти схемы электропроводки дверей на машины после 2008 года, двигатель 2.0( на дорестайл азбука есть).Может кто может помочь?

  2. Загрузка...


  3. Snubre
    Оффлайн

    Snubre

    Регистрация:
    28 окт 2015
    Сообщения:
    108
    Баллы:
    34
    На каком автомобиле вы решили заменить зеркала?

  4. melogov
    Оффлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    SUZUKI GRAND VITARA 2007 год, 2.0... НО схема нужна на авто после 2008 года- там разъемы и количество проводов на зеркала другие.
    --- сообщения объединены, 2 фев 2016 ---
    Может у кого появилась схема?

    Последнее редактирование: 7 дек 2015
  5. Snubre
    Оффлайн

    Snubre

    Регистрация:
    28 окт 2015
    Сообщения:
    108
    Баллы:
    34
  6. melogov
    Оффлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
  7. Snubre
    Оффлайн

    Snubre

    Регистрация:
    28 окт 2015
    Сообщения:
    108
    Баллы:
    34
  8. калян42
    Оффлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.121
    Баллы:
    309
    Адрес:
    Прокопьевск
  9. Snubre
    Оффлайн

    Snubre

    Регистрация:
    28 окт 2015
    Сообщения:
    108
    Баллы:
    34

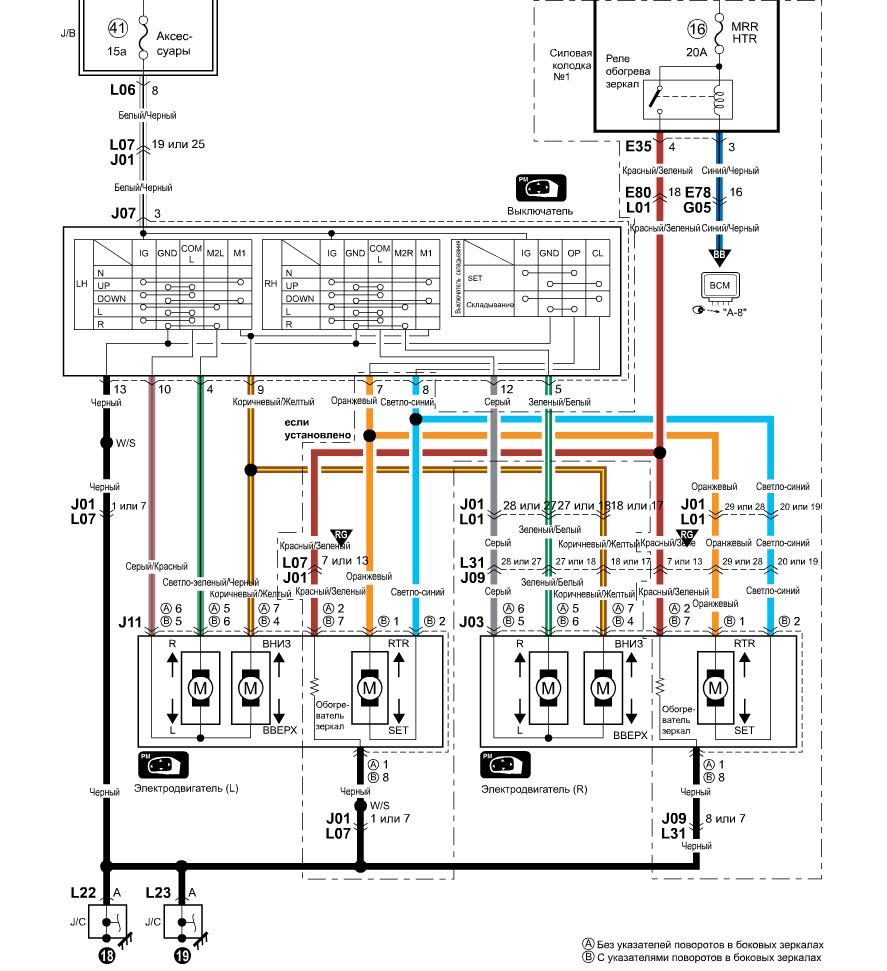

    Из оригинального руководства по ремонту GV.

  10. калян42
    Оффлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.121
    Баллы:
    309
    Адрес:
    Прокопьевск
    пока что попадалось , всё на инглиш , от куда можно качнуть на русс.

  11. Snubre
    Оффлайн

    Snubre

    Регистрация:
    28 окт 2015
    Сообщения:
    108
    Баллы:
    34
    У меня есть руководства по ремонту на русском языке, но я их не выкладываю.

  12. калян42
    Оффлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.121
    Баллы:
    309
    Адрес:
    Прокопьевск
    хозяин - барин

  13. КВД
    Оффлайн

    КВД Автосервизмен,уже на пенсии,к сожалению....

    Регистрация:
    15 апр 2010
    Сообщения:
    616
    Баллы:
    291
    Адрес:
    Московская область г.Королёв
    Чессно говоря мог бы залить их на яндекс диск - все бы клубни сказали бы те спасибо

    калян42 нравится это.
  14. V for Vendetta
    Оффлайн

    V for Vendetta

    Регистрация:
    8 ноя 2011
    Сообщения:
    1.553
    Баллы:
    369
    Адрес:
    Москва
    Вопрос практически по теме: интересует партнамбер блока с кнопкой автоскладывания, может кому известно?

  15. калян42
    Оффлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.121
    Баллы:
    309
    Адрес:
    Прокопьевск

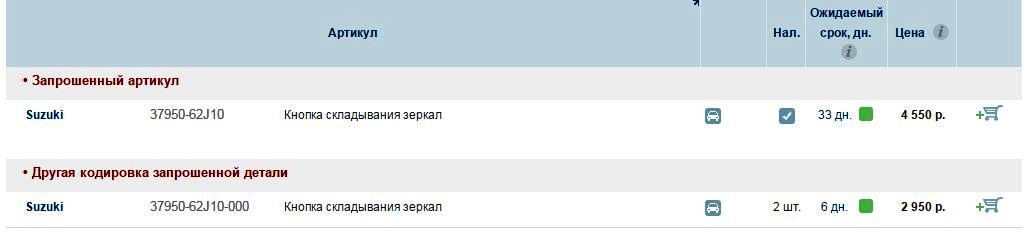

    экзист показывает это , но мне кажется надо проверить Снимок.JPG

    V for Vendetta нравится это.
  16. V for Vendetta
    Оффлайн

    V for Vendetta

    Регистрация:
    8 ноя 2011
    Сообщения:
    1.553
    Баллы:
    369
    Адрес:
    Москва
    Спасибо! Она самая.

    P.S. От зеркал к кнопке автоскладывания должна ещё проводка идти. Партнамбер узнать бы.

  17. melogov
    Оффлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    Отдельно проводка на складывание не идет, только в "косе" всей двери..а такую "косу" хрен найдешь!!! Но вдруг получится;) Сам ищу с сентября -глухо..Нужна проводка или от ESCUDO с поворотниками в зеркалах ( но все продавцы говорят, что такие редко попадают) или от NSGV после 10 года 2.4 в max комплектации (с люком) вот темка http://suzuki-club.ru/threads/58544/ . Главное в " фишке" на зеркала должно быть по 9 проводов.

  18. калян42
    Оффлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.121
    Баллы:
    309
    Адрес:
    Прокопьевск

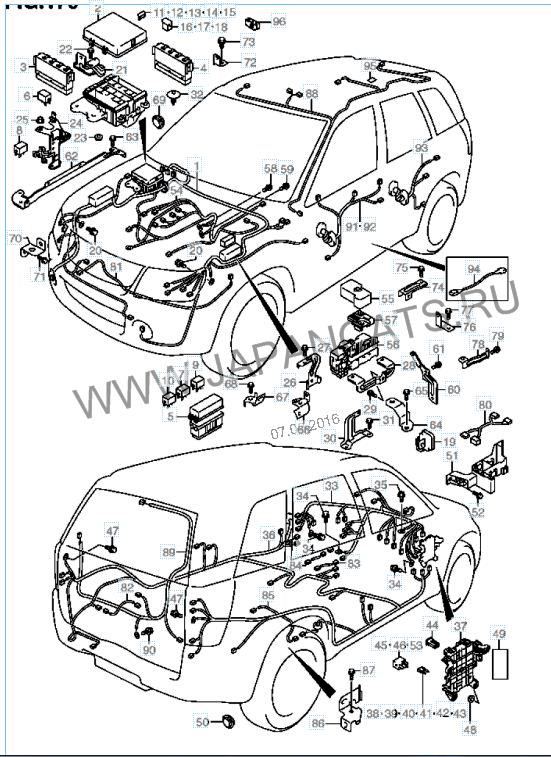

    по экзисту врятли получится Снимок.JPG
    --- сообщения объединены, 6 фев 2016 ---
    да ещё из левой двери в правую провода должны идти на это дело , ИМХО два провода

  19. melogov
    Оффлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск
    Верно- позиции 91-92,но их модификаций туча, и какие с 9 контактами не поймешь..Думаю проще купить с разбора проводку от витар с поворотниками в зеркалах ( там 7 контактов) и колхозить ( сам так и сделал). А 2 провода с левой двери на правую кидать хоть как придется.Хотя все это уже мусолили, но слишком накладно получается ( особенно теперь с таким "баксом" ) http://suzuki-club.ru/threads/19518/

  20. V for Vendetta
    Оффлайн

    V for Vendetta

    Регистрация:
    8 ноя 2011
    Сообщения:
    1.553
    Баллы:
    369
    Адрес:
    Москва
    М-да, вот теперь и думай, стоит ли заморачиваться с автоскладыванием или забить и оставить всё как есть.

  21. калян42
    Оффлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.121
    Баллы:
    309
    Адрес:
    Прокопьевск
    да наверно провода можно и самому сколхозить , до правой двери по сложнее конечно

  22. V for Vendetta
    Оффлайн

    V for Vendetta

    Регистрация:
    8 ноя 2011
    Сообщения:
    1.553
    Баллы:
    369
    Адрес:
    Москва
    Одно дело купить всё оригинальное и просто подсоединить (например как с лампами дверей), другое самому вмешиваться в электрику. Пожалуй тут я пас.

  23. Snubre
    Оффлайн

    Snubre

    Регистрация:
    28 окт 2015
    Сообщения:
    108
    Баллы:
    34
    Будут вопросы, подскажу.

  24. melogov
    Оффлайн

    melogov Премиум-аккаунт

    Регистрация:
    3 апр 2011
    Сообщения:
    61
    Баллы:
    48
    Адрес:
    Норильск

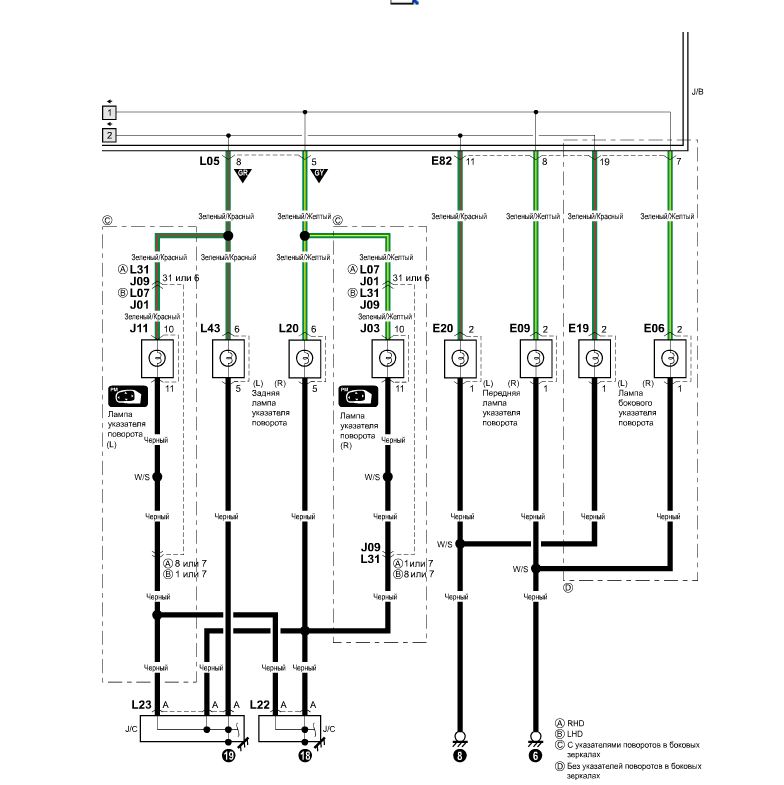

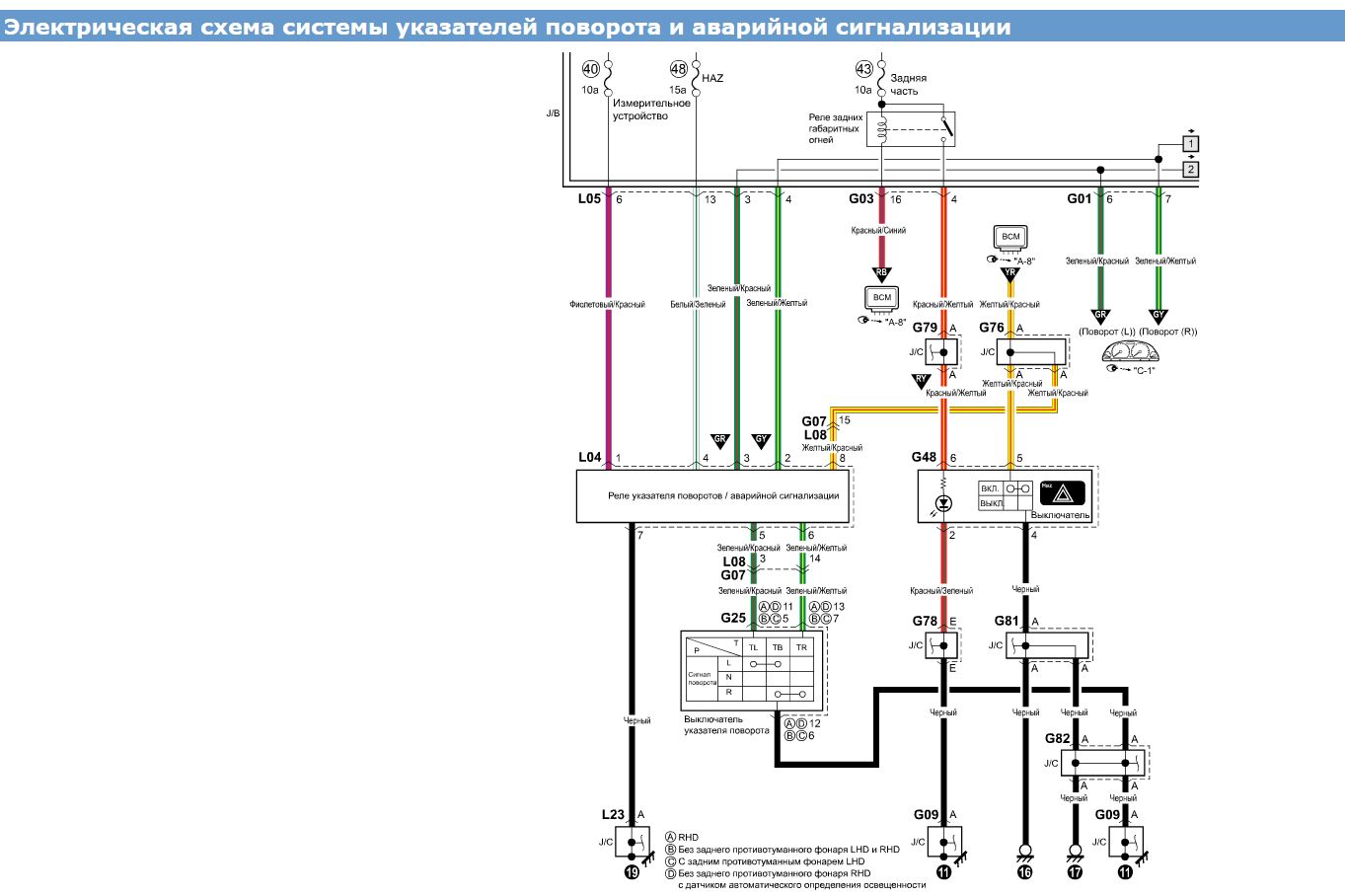

    Если есть возможность выложите ,пожалуйста, ЭЛЕКТРОСХЕМУ Указателей поворотов и аварийной сигнализации и распиновку колодки J11 (J03) из схемы, что выкладывали раньше ( на зеркала). Заранее СПАСИБО!

  25. Snubre
    Оффлайн

    Snubre

    Регистрация:
    28 окт 2015
    Сообщения:
    108
    Баллы:
    34

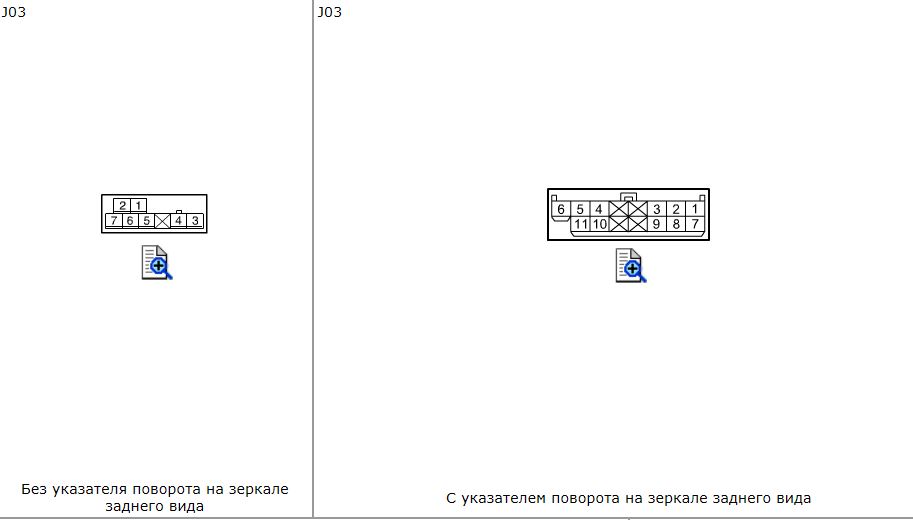

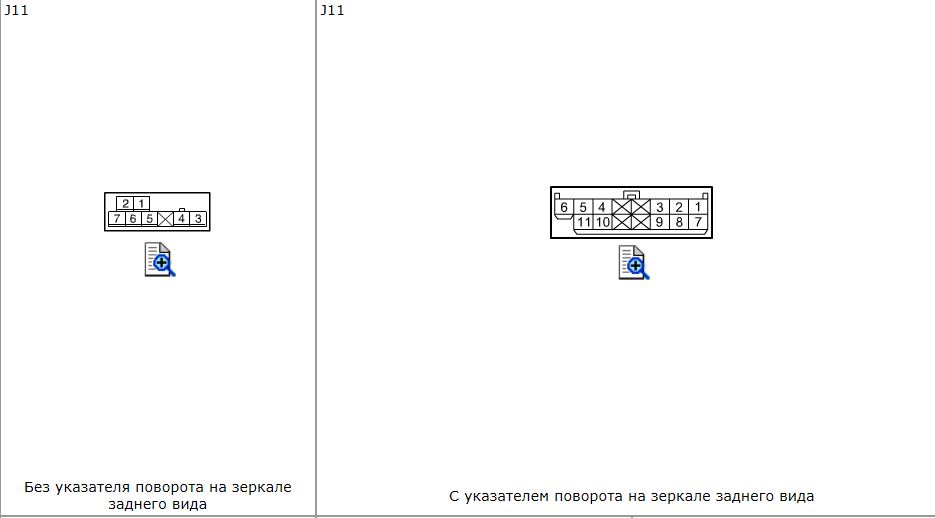

    J03.JPG J11.JPG


    Вложения:

    • 1.JPG
    • 2.JPG
  26. melogov
