непонятный разъем(фишка) снизу у правого переднего колеса

Тема в разделе "Suzuki Grand Vitara III", создана пользователем SPQR, 5 апр 2016.

  1. SPQR
    Оффлайн

    SPQR

    Регистрация:
    17 мар 2016
    Сообщения:
    8
    Баллы:
    1
    Всем привет! спас страдальца от нерадивого владельца..пока лазил и приводи в порядок наткнулся на -

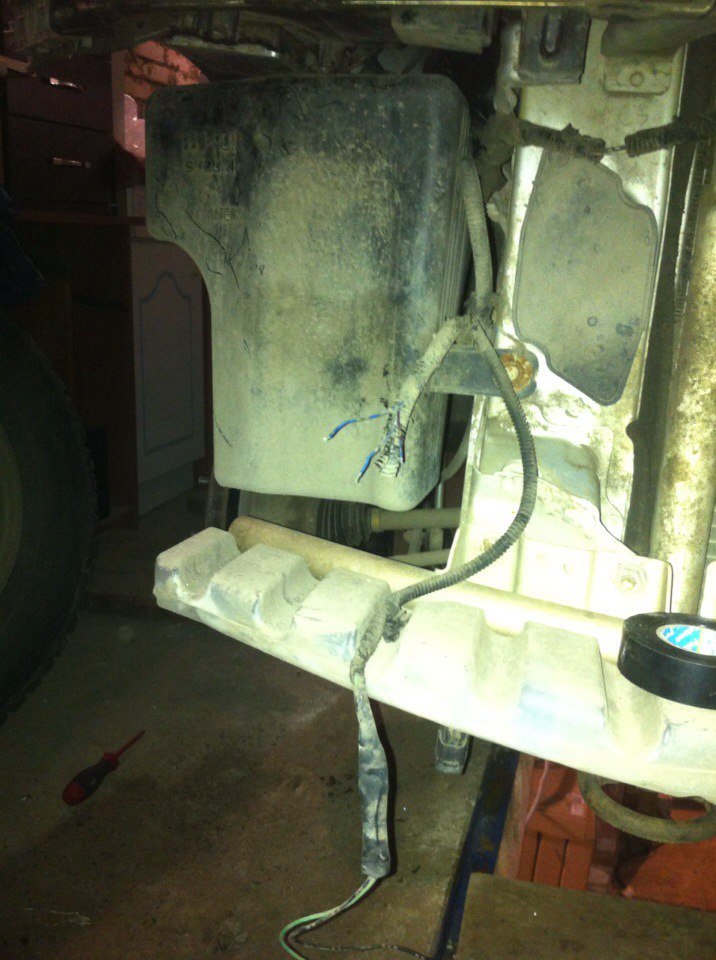

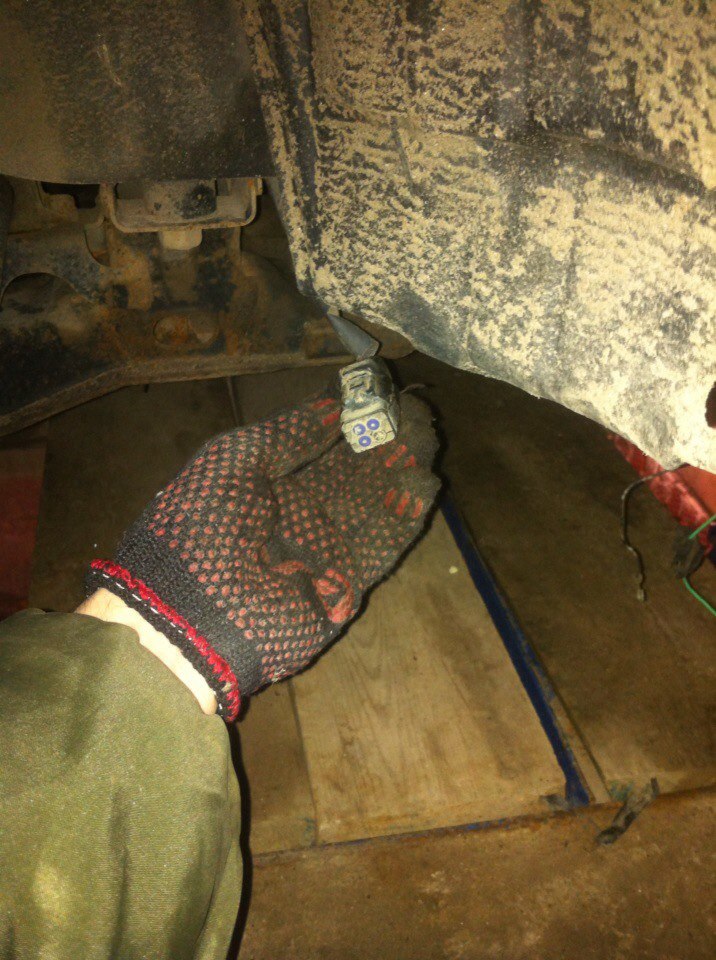

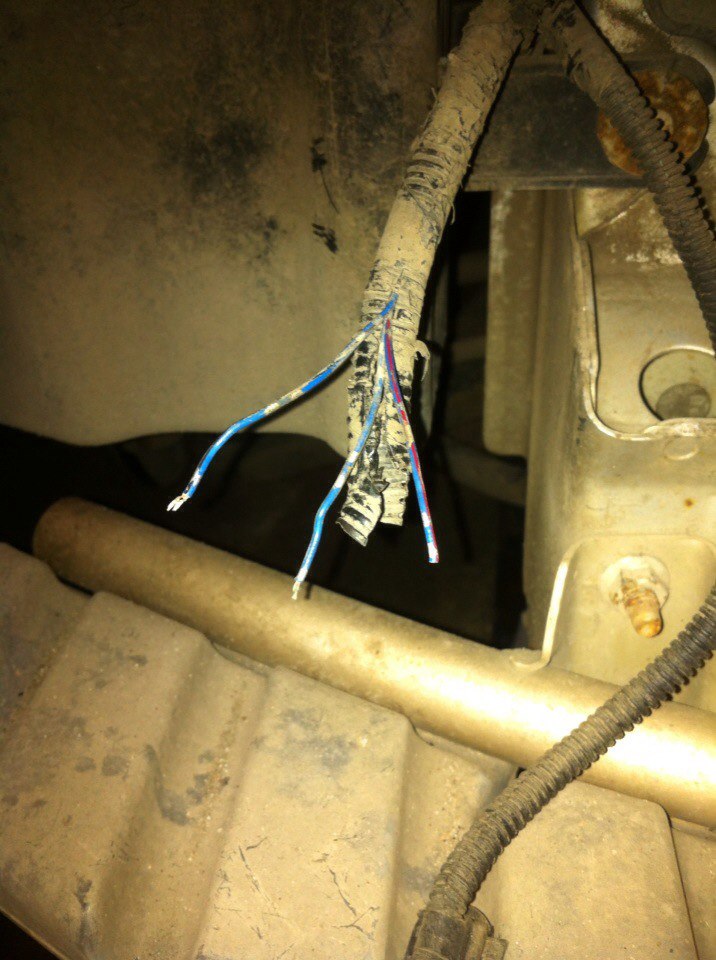

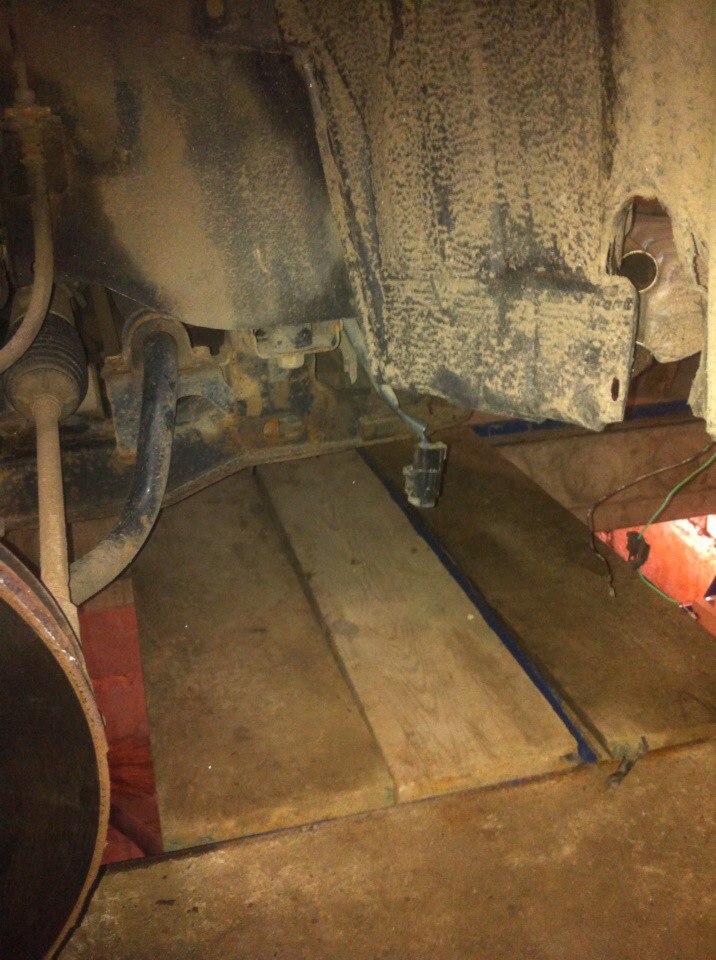

    непонятный разъем(фишка) снизу у правого переднего колеса, что это такое? для чего? куда идет? что питать должно?! фото прилагаю..так же от проводки правой ПТФ идет отвитвление..обрубленое!

    подскажите кто в курсе..что к чему не соображу..


    Вложения:

    • фишка.jpg
    • птф.jpg
    • птф3.jpg
    • фишка2.jpg
  2. Загрузка...


  3. serg365
    Оффлайн

    serg365

    Регистрация:
    24 ноя 2011
    Сообщения:
    640
    Баллы:
    247
    Адрес:
    Ярославль
    Судя по разъему, то это ПТФ, а разветвление сделано было для ДХО.

    growler нравится это.
  4. growler
    Оффлайн

    growler

    Регистрация:
    22 апр 2014
    Сообщения:
    3.436
    Баллы:
    377
    Адрес:
    лен. обл.
    для второго комплекта фар или как пишет serg365, заготовка для самопальных дхо

  5. SPQR
    Оффлайн

    SPQR

    Регистрация:
    17 мар 2016
    Сообщения:
    8
    Баллы:
    1
    Но у меня штатные птф и они работают, к ним идет проводка явно не самопальная. дневные ходовые тоже работают к ним так же идет нормальная штатная проводка и провода в ней 2 а не 3 как в ответвлении на фото...
    Если я вас правильно понял то разъем(фишка это птф..но слева ее нет почему? и как бы все работает..птф с кнопки горят..)

    СГВ 07 2л

  6. growler
    Оффлайн

    growler

    Регистрация:
    22 апр 2014
    Сообщения:
    3.436
    Баллы:
    377
    Адрес:
    лен. обл.
    по той причине, что подключение можно выполнить, через одну фишку

  7. калян42
    Онлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.130
    Баллы:
    309
    Адрес:
    Прокопьевск
    на фотке не видно, какие цвета проводов на фишке? , по схеме можно попробовать вычислить.
    и эти три конца - тоже не совсем определяются по фотке......

  8. SPQR
    Оффлайн

    SPQR

    Регистрация:
    17 мар 2016
    Сообщения:
    8
    Баллы:
    1
    попробую сделать фото получше...но думаю что это точно не под птф и уж тем более не под дхо. просто логикой должно быть симетрично и с другой стороны(это что касается дхо) ну а птф просо не похоже..проводка явно штатная идет..буду искать..так же интересны ваши мнения!

  9. serg365
    Оффлайн

    serg365

    Регистрация:
    24 ноя 2011
    Сообщения:
    640
    Баллы:
    247
    Адрес:
    Ярославль
    Еще бы фото ПТФ, может не оригинал стоит, поэтому фишки не использовались. При установке ПТФ у себя, именно такие разъемы были под подкрылком.

  10. Алексей Форева
    Оффлайн

    Алексей Форева

    Регистрация:
    13 мар 2012
    Сообщения:
    48
    Баллы:
    21
    Адрес:
    Нижний Новгород
    попробуйте проверить провода вольтметром, есть ли питание 12 в на проводах и включать любые кнопки в салоне, например ПТФ, габариты, и т.д.

    Последнее редактирование: 7 апр 2016
  11. калян42
    Онлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.130
    Баллы:
    309
    Адрес:
    Прокопьевск
    можно на словах

  12. SPQR
    Оффлайн

    SPQR

    Регистрация:
    17 мар 2016
    Сообщения:
    8
    Баллы:
    1

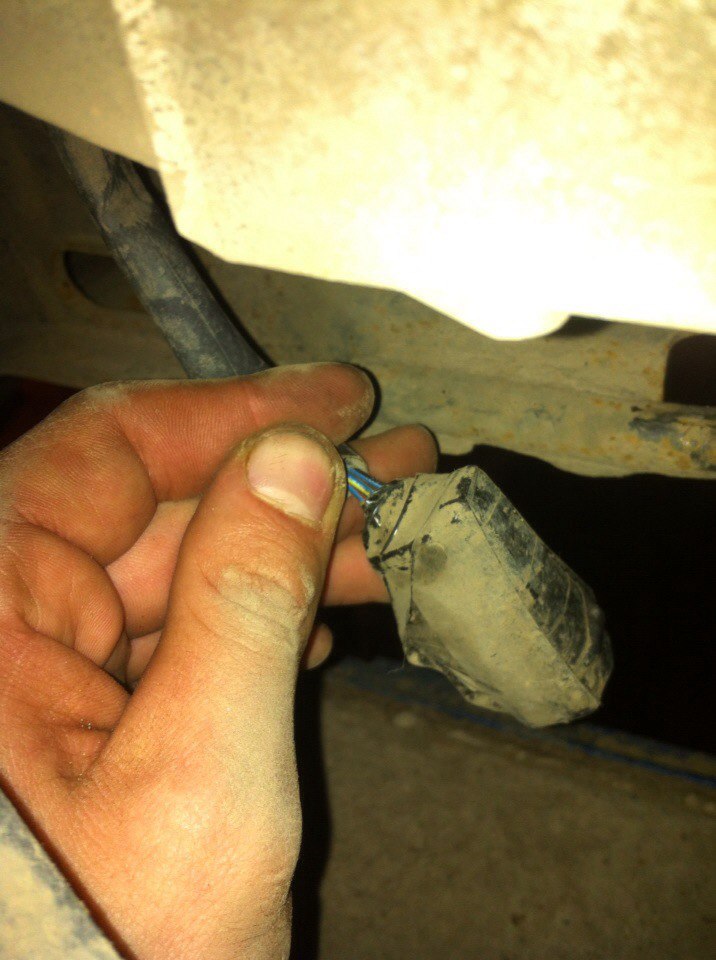

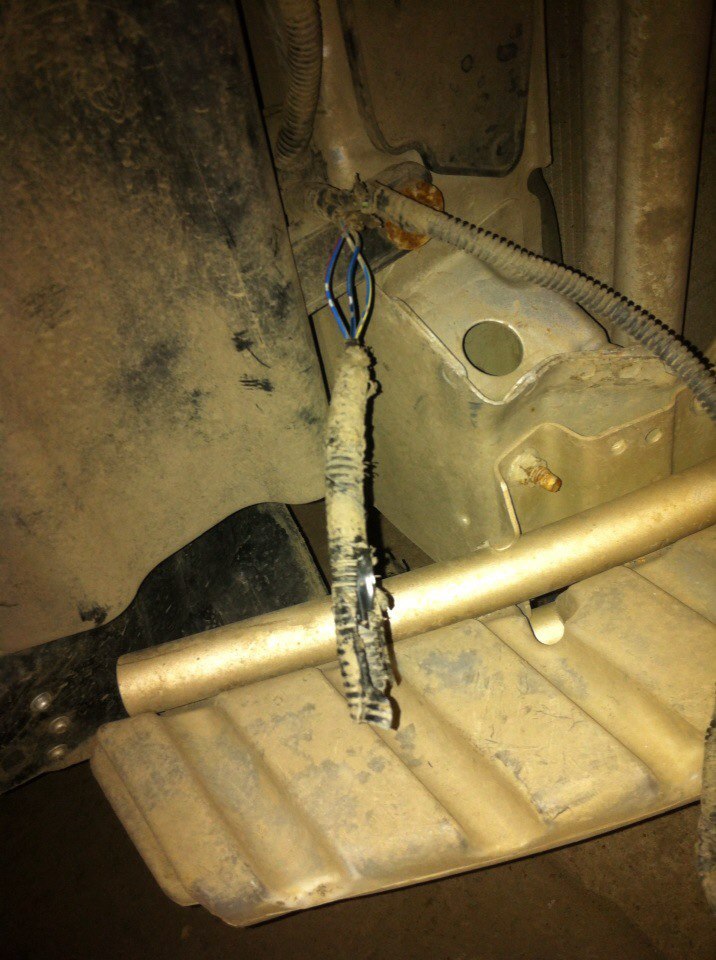

    итак фото нормального сделать не смог..чем богаты короч.. цвета проводов к фишке 1)Синий с красной полосой 2) Синий с черной полосой 3)Синий с желтой полосой... в неопознанном ответвлении точно такие же провода!


    Вложения:

    • провод1.jpg
    • фишка 1.jpg
  13. калян42
    Онлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.130
    Баллы:
    309
    Адрес:
    Прокопьевск

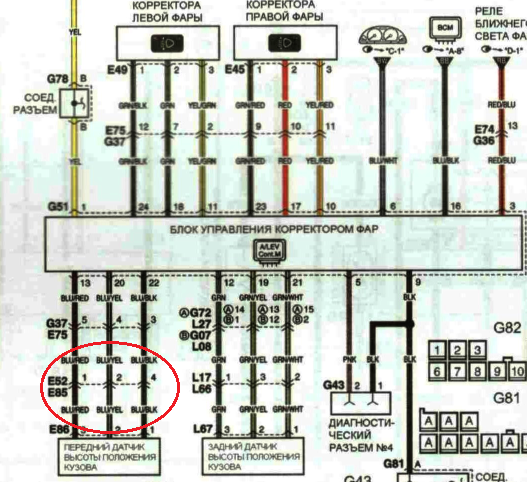

    вот и нашлись ваши провода Снимок.PNG

    MarkKA и growler нравится это.
  14. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.285
    Баллы:
    363
    Адрес:
    Воронеж
    Только датчик положения кузова совсем не у бампера стоит, а у моторного щита, ЕМНИП.

  15. калян42
    Онлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.130
    Баллы:
    309
    Адрес:
    Прокопьевск
    других таких цветов в связке больше не нашлось, вероятность не совпадения схем не известна

  16. SPQR
    Оффлайн

    SPQR

    Регистрация:
    17 мар 2016
    Сообщения:
    8
    Баллы:
    1
    ну он у правого переднего колеса прямо возле защиты болтается...так же заметил что защита справой стороны как раз замята..наверняка был хороший удар..и на панели горит чек (Контрольная лампа корректора фар)..судя по схеме из за этого датчика горит правильно?!

  17. vovan
    Оффлайн

    vovan

    Регистрация:
    4 мар 2007
    Сообщения:
    3.285
    Баллы:
    363
    Адрес:
    Воронеж
    SPQR, посмотрите на переднем рычаге, датчик положения кузова присутствует?

  18. SPQR
    Оффлайн

    SPQR

    Регистрация:
    17 мар 2016
    Сообщения:
    8
    Баллы:
    1
    на левом рычаге присутствует датчик..этот провод с фишкой идет точно от него(прощюпал) судя по схеме оборванные провода необходимо соединить с с этой фишкой (у прошлого владельца был удар в правую часть возможно раскрошилась вторая часть фишки и рукастые мастера просто заглушили провода оставив гореть на приборке ошибку..а владелец был ппц каким вафлом
