Вариант ДХО дальний свет 10-80% для SUZUKI LIANA

Тема в разделе "Liana / Тюнинг и модернизация", создана пользователем repei, 11 май 2016.

  1. repei
    Оффлайн

    repei

    Регистрация:
    5 сен 2015
    Сообщения:
    63
    Баллы:
    24
    Адрес:
    Уфа
    Вот господа-товарищи ,выношу на суд завершенный и обкатанный уже месяц проект ДХО-дальний свет .В сети многие делают подобные вещи ,кто-то на реле, кто-то на мощных резисторах рассеивает тепло ,есть схемы на мультивибраторах, микроконтроллерах .Смысл всего этого в том что дальний свет в авто почти не работает и чаще всего перегорают нити ближнего света, при этом нити ДС находятся в фокусе отражателей и соответственно имеют большую эффективность , и мощность .идея в том чтобы избавиться от колхоза в виде ходовых огней –фонариков, задействовать ресурс ламп максимально и быть на дороге заметным. Поробовав сделать ДХО на ATMEGA и PIC контроллерах ,по схемам из сети –стало понятно что к лиане они не очень подходят, так как заточены для других моделей ,а с учетом того что от программирования я похоже отстал, было решено делать ДХО на доступной базе,и еще лучше - халявной ,Так как покупать разные контроллеры под разные проекты накладно., и в магазин ходить лень. Есть доступный и недорогой интегральный таймер NE555 , тема в сети избитая и обсОСана до нельзя. Были использованы элементы с плат доноров от убитых телевизоров ,мониторов ,муз центров ,единственное что пришлось купить это супрессоры, (высоковольтныелавинные диоды длязащиты электроаппаратуры от перенапряжений)Так как небыло в наличии 1,5КЕ18 ,пришлось ставить 2 - 1,5КЕ10 для защиты ключей, можно было поставить и один двунаправленный. ШИМ настроен на 200 ГЦ . плюс /минус .Частота генератора не критична а вот для большей стабильности задающие конденсаторы взяты с какой-то платы еще советского ВПК. Шим настраивал по осциллографу , длительность импульса примерно 1/3, напряжение на лампе при этом около 4 вольт, получается около 30%.ну или что-то похожее. В форумах пишут что если сделать 50% дальний ,то уже слепит встречных. По другому замерить освещенность фар пока нет возможности. Оптопары EL817 есть почти в любом импульсном блоке питания, про диоды и резисторы вообще молчу. Транзисторы ключей IRFZ44 как-бы и так не слабые, но с учетом того что запас не бывает лишним ,и теоретической возможностью каких-либо нештатных КЗ, были установлены парой ,для надежности связаны пластинкой алюминия 1х3 см, нужды в радиаторе как в таковом нет ,так как ток в импульсе около 3 или 4 ампер всего и они стоят холодные . опять же и хуже не будет. Да и просто сколько было в наличии ,столько и поставил.:) .Кондер на выходе для подавления импульса в начале меандра ,на схеме есть пояснительный рисунок того ,что подавляем ,лишняя емкость не к чему так как валит меандр в пилу и транзисторы начинают греться. Слюдяные и пленочные конденсаторы «поют» ,я слышал этот писк, раздражало, на форуме аудиофилов вычитал что это их грех. Не поют бумажно-масляные типа МГБО .После замены все наладилось ,кондер советский ,небольшой примерно 30х20х10 мм - а что делать?

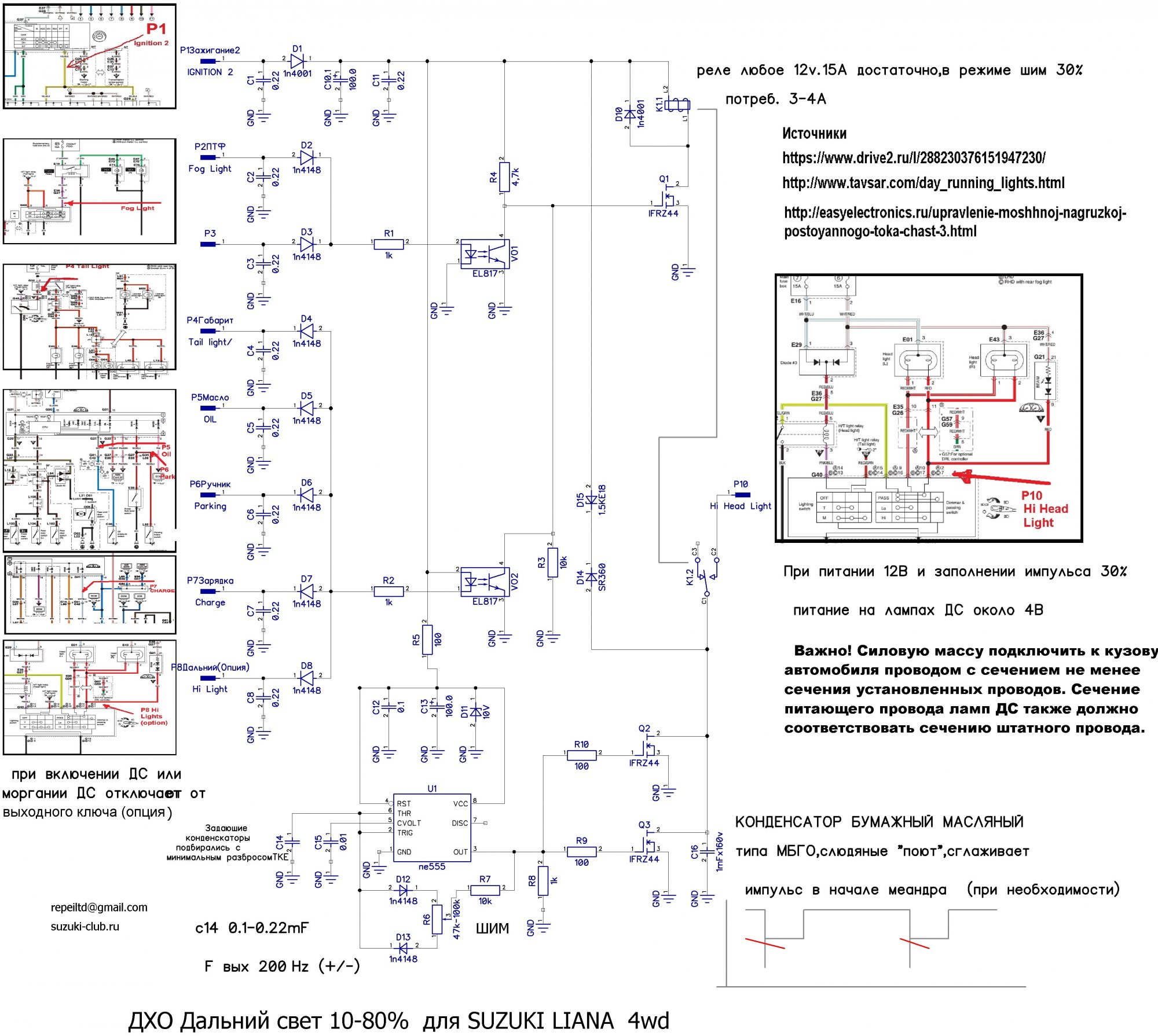

    Схема вроде не сложная.

    . Работает так : Двигатель заглушен ,ничего не светит

    Двигатель заведен лампы масла и /или зарядки не потухли , и /или ручник поднят –ничего не светит, То -есть , «лампа» масла, отсутствие зарядки или поднятый ручник блокируют работу ДХО.

    Включение штатных осветительных приборов ,габаритов ,с ними БС ,ДС ,ПТФ –блокирует работу ДХО

    В других случаях ДХО начинает работать при включении зажигания.

    Как бонус ,контролируется работа ДХО по подсвеченной лампочке ДС на приборке.

    Установка заняла пару часов с перекурами на выяснение мест подключения, в итоге ,все провода доступны под кожухом рулевой колонки на замке ,слева у кнопок обогрева зеркал и ПТФ ,и, за приборной панелью на одном из 2 разъемов сзади спидометра ,снимается всё несложно.

    Ожидания пока оправдались ,потреб намного меньше ,чем если светила бы вся люстра с габаритами и БС ,и ,подсветка бортового компьютера не притухает , ДХО –дальний свет 30% светит не ярко но при этом бросается в глаза, цвет желтоватый, так как у ламп недонакал .Фотку платы не выкладываю так как ,после адаптации и доработок под ЛИАНУ ,выглядит не очень гламурно. Корпус от ГАЗоновской реле поворота ,примерно 100х70х40 мм ,мужики подогнали. Схема качеством не очень, но это все что позволяет движок форума, качественную картинку и файл для DIip Trace как прикрутить к теме хз. Прошу сильно не пиннать.





    ДХО Дальний свет 10-80%_6.jpg

    Последнее редактирование: 12 май 2016
    KASiK нравится это.
  2. Загрузка...


  3. repei
    Оффлайн

    repei

    Регистрация:
    5 сен 2015
    Сообщения:
    63
    Баллы:
    24
    Адрес:
    Уфа

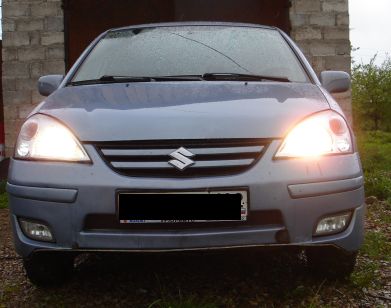

    Фотки.Дождливый день.
    Включены габариты,стоят LED лампы,днем их плохо видно,ночью светят ярко,достались с аппаратом,менять не стал.



    Ближний свет


    Дальний свет



    ПТФ


    ДХО

    --- сообщения объединены, 13 май 2016 ---

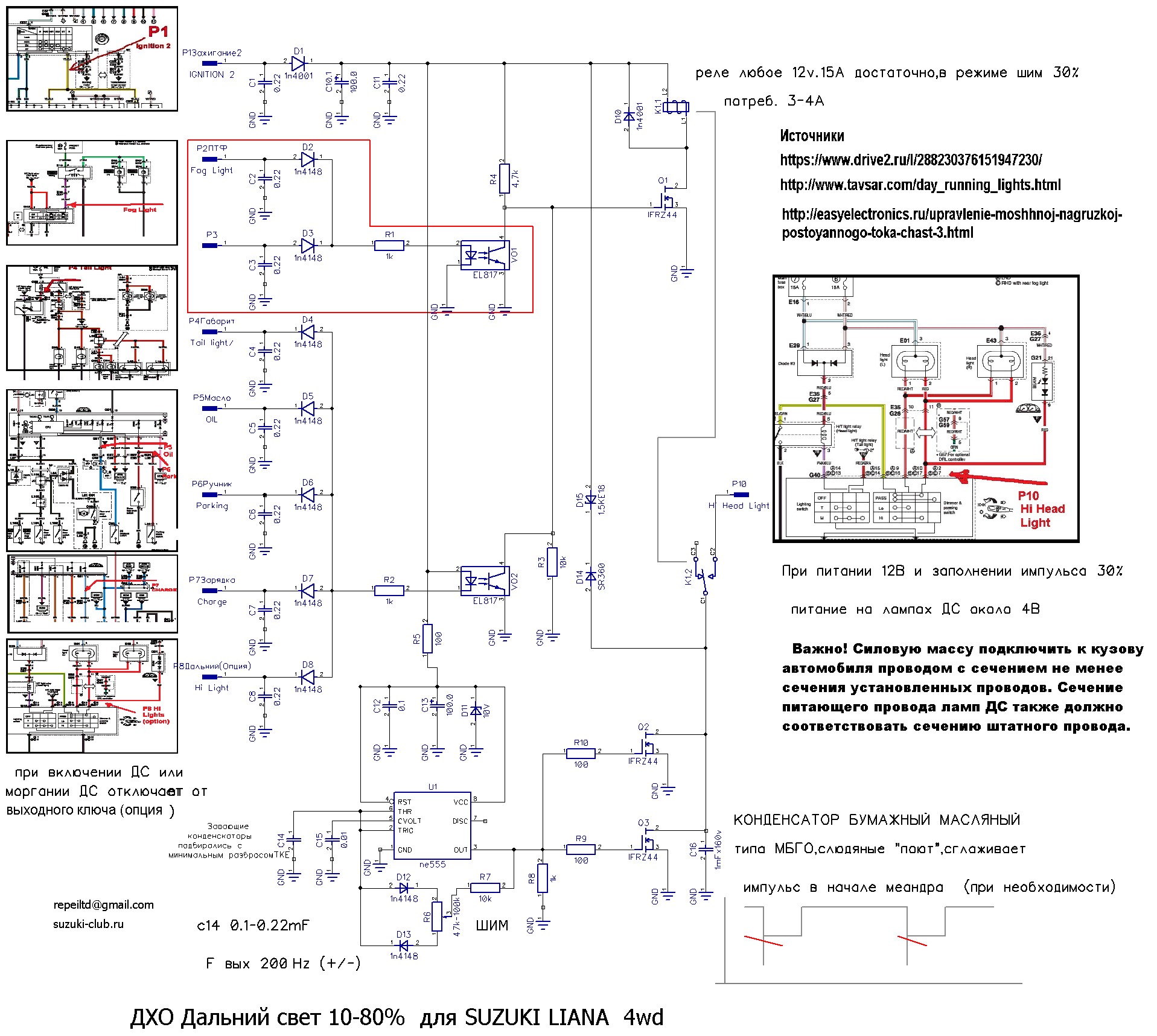

    В принципе все цепи в схеме D2,D3,C2,C3,R1,VO1. связанные с подключением ПТФ можно исключить ,так как ПТФ все равно не включиться без габаритов,а при включении габаритов работа ДХО блокируется


    дхо без птф.jpg

    Последнее редактирование: 17 май 2016
    KASiK нравится это.
  4. KASiK
    Оффлайн

    KASiK Лиановод со стажем. Партнер клуба

    Регистрация:
    26 авг 2008
    Сообщения:
    7.763
    Баллы:
    649
    Адрес:
    Санкт-Петербург, Красное Село
    Да за такое не пинать надо, а орден вешать на грудь! Силен, аднака!
    Это ж надо столько потрудиться, да все из подручных запчастюлек сварганить!
    Давненько я такими вещами не занимался, и посему сейчас бы наверное не согласился на такой подвиг, хотя годков так 20 назад - с радостью бы. Боюсь, что аналогично не решится на такое большинство. Имхо, проще купить светодиодные ДХО и просто поставить. Но по финансам и ноу-хау - это круто!
    Молодца!:good3:

  5. repei
    Оффлайн

    repei

    Регистрация:
    5 сен 2015
    Сообщения:
    63
    Баллы:
    24
    Адрес:
    Уфа
    Благодарствую ,Уважаемый KASiK за положительный отзыв.На самом деле всё кажется сложным сначала,когда неизвестно куда двигаться,как делать,куда подключаться,и что из этого выйдет?Теперь могу сказать точно,на самом деле это очень легко.Сварганить по схеме плату ,с травлением и пайкой, можно навесным (на соплях даже, но это ненадежно хоть и будет работать т.к схема проще некуда)самостоятельно,фактически из мусора,неторопясь-день.установить-час.Моё мнение что бюджетные и средней цены LED работают на авто недолго так как нет должного контроля тока и напряжения для кристаллов,лампы прощают перепады этих параметров,далее спектр свечения ламп для нашего глаза привычнее и заметнее LED ,ну и на мой взгляд навесные гаджеты уродуют экстерьер автомобиля.
    --- сообщения объединены, 17 май 2016 ---

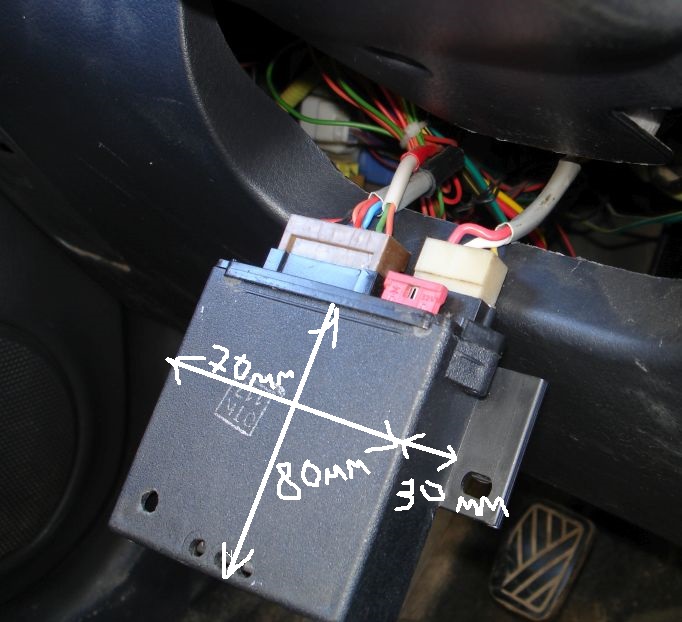

    Вот.лежит себе под рулевой колонкой


    Последнее редактирование: 16 май 2016
    RomanAbramentsev и KASiK нравится это.
  6. RomanAbramentsev
    Оффлайн

    RomanAbramentsev

    Регистрация:
    18 фев 2015
    Сообщения:
    14
    Баллы:
    7
    Доброго времени суток) Очень стоящая вещь. Хотел бы попросить отправить Вас фото платы и схему в большом разрешении, можно формат diptrace) на емейл ronni_a@mail.ru
    Заранее спасибо =)

  7. repei
    Оффлайн

    repei

    Регистрация:
    5 сен 2015
    Сообщения:
    63
    Баллы:
    24
    Адрес:
    Уфа
    Отправил файл схемы для diptrace.печатки нет.Печатная плата переделывалась из за вносимых изменений...Перерисовывать не стал так как нет необходимости для меня ,уж сори.
