Падает давление в топливопроводе

Тема в разделе "NSGV / Эксплуатация и ремонт", создана пользователем Коллаж, 11 янв 2017.

  1. Коллаж
    Оффлайн

    Коллаж

    Регистрация:
    21 окт 2010
    Сообщения:
    231
    Баллы:
    94
    Адрес:
    Нижневартовск
    С какого-то момента машина стала плохо заводится после некоторого простоя, что на горячую, что на холодную. Померил давление подаваемое бензонасосом, оказалось что давление набирается нормальное, практически 4 очка, но оно практически сразу же падает, буквально с полминуты до 1-го очка и ниже.
    Видимо проблема с обратным клапаном, или регулятором давления (незнаю точно как там он правильно называется). Но весь вопрос где он находится? Не так давно менял бензонасос с фильтром, соответственно со снятием бака, так вот там никаких клапанов замечено небыло... Посмотрел по схеме каталога топливную систему, так тоже нигде не указан никакой клапан. Достал бензонасос, тот что стоял с завода (он в рабочем состоянии) так вот и он по всей видимости не содержит клапана, так как свободно продувается.
    Может быть кто-то все же в курсе где спрятан этот клапан и что-то сможет мне подсказать?
    (двигатель 2.4 пятидверка 2010г.)

    Последнее редактирование: 12 янв 2017
  2. Загрузка...


  3. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.815
    Баллы:
    492
    Адрес:
    г.Сосновый Бор, Лен.обл.
    На 2.4л нет обратки, поэтому регулятор давления в сборке сидит (кольцо на сливной трубке в бак). Он и должен держать давление, в том числе видимо и после отключения, точнее у основания сливной трубки есть обратный клапан похоже. Схема есть в заводском мануале для 2.4 на англ.


    Вложения:

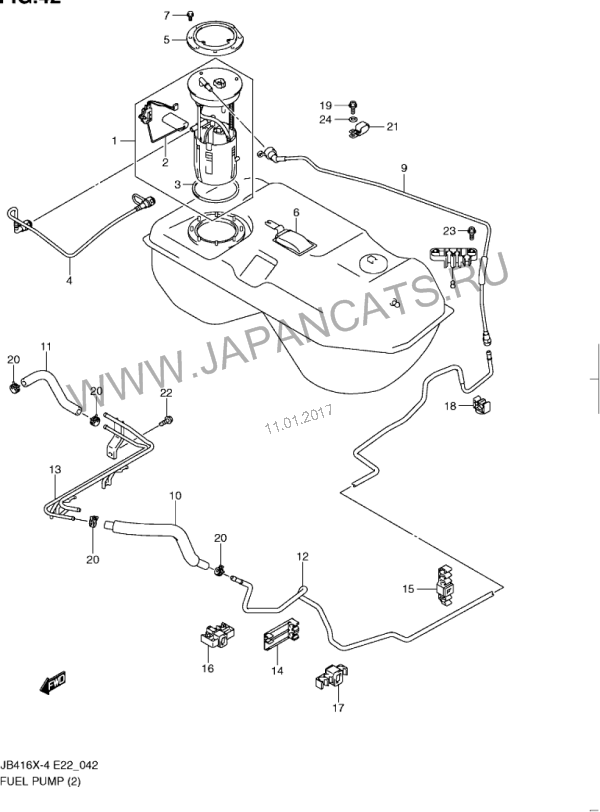

    • схема.jpg
    Последнее редактирование: 11 янв 2017
    Коллаж нравится это.
  4. Коллаж
    Оффлайн

    Коллаж

    Регистрация:
    21 окт 2010
    Сообщения:
    231
    Баллы:
    94
    Адрес:
    Нижневартовск
    Верно обратки нет, но насос если бы имел клапан, то при попытке его продуть думаю попросту не пропускал бы воздух. Однако же я его свободно продуваю...

  5. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.815
    Баллы:
    492
    Адрес:
    г.Сосновый Бор, Лен.обл.
    Отредактировал свой пост выше, погляди.

    Коллаж нравится это.
  6. Коллаж
    Оффлайн

    Коллаж

    Регистрация:
    21 окт 2010
    Сообщения:
    231
    Баллы:
    94
    Адрес:
    Нижневартовск
    Спасибо за схемку! Но все-таки пока не понятно как там может держатся давление, если сам насос его не держит. Ведь сливная трубка соединяется с насосом через фильтр тонкой очистки...

  7. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.815
    Баллы:
    492
    Адрес:
    г.Сосновый Бор, Лен.обл.
    Наверно в хитром двойном фильтре 7 и сидит обратный клапан.

  8. Коллаж
    Оффлайн

    Коллаж

    Регистрация:
    21 окт 2010
    Сообщения:
    231
    Баллы:
    94
    Адрес:
    Нижневартовск
    К сожалению нет. Лично разобрал этот фильтр, он представляет собой кольцо, эдакий бублик в нем только бумага гармошкой внутри, собственно как и во всех фильтрах. Ну и имеет он один выход сверху и два входа внизу, точно как на схеме. А между этими отверстиями только бумага (....

    Позвонил официалам в своём городе, говорят что где-то в рампе клапан, но как-то без уверенности и сказать точно где он находится соответственно не могут... Блин, что за машина то, уже больше десяти лет как производится и продается, но блин никто ничего толком про нее не знает...

  9. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.815
    Баллы:
    492
    Адрес:
    г.Сосновый Бор, Лен.обл.
    На схеме трубок есть утолщение на первой от насоса трубке. Может там клапанок.


    Вложения:

    • CImage.png
  10. Коллаж
    Оффлайн

    Коллаж

    Регистрация:
    21 окт 2010
    Сообщения:
    231
    Баллы:
    94
    Адрес:
    Нижневартовск
    Скорее всего на схеме клапан должен быть обозначен, хотя бы для того, чтобы его можно было заменить. Если только он не находится в каком либо более сложном приборе который меняется отдельно, целиком. Иначе говоря логично было бы предположить что клапан должен находиться в топливной станции, но как объяснить, что бензонасос при этом не держит давление я ума не приложу...

    Собственно на схеме заводского мануала регулятор давления обозначен под номером 3, но для того чтобы регулятор выпонял свою функцию, то опять же выше насоса, или по крайней мере в самом насосе должен быть дополнительный обратный клапан, но его ведь там нет... Как это можно понять?
    --- сообщения объединены, 12 янв 2017 ---
    Кстати вопрос, кто либо вообще замерял давление на 2.4, уж не является ли нормой подобное падение давления на этом авто и регулятор давления нужен лишь для сброса излишнего давления?, а проблема с запуском заключается в чем-то другом?

  11. Дмитрий Zap
    Оффлайн

    Дмитрий Zap

    Регистрация:
    25 окт 2016
    Сообщения:
    221
    Баллы:
    16
    меняли насос или всю сборку?

  12. Коллаж
    Оффлайн

    Коллаж

    Регистрация:
    21 окт 2010
    Сообщения:
    231
    Баллы:
    94
    Адрес:
    Нижневартовск
    Менял насос + фильтр тонкой очистки и грубой, это всё конечно неоригинал, но полностью идентичное оригиналу. (Станция в сборе стоит увы столько же как если бы была из золота). Да и проблемы начались до замены, собственно поэтому и поменял.

    Последнее редактирование: 13 янв 2017
  13. Дмитрий Zap
    Оффлайн

    Дмитрий Zap

    Регистрация:
    25 окт 2016
    Сообщения:
    221
    Баллы:
    16
    значит там и остались проблемы. И я Вам скажу что из-за манипуляций в этом месте может запросто сгореть автомобиль. Это вам надо? Может в свете такой вероятности насос в сборе не так и дорого стоит?

  14. Коллаж
    Оффлайн

    Коллаж

    Регистрация:
    21 окт 2010
    Сообщения:
    231
    Баллы:
    94
    Адрес:
    Нижневартовск
    Если производить манипуляции включая голову то ничего страшного не произойдет. Я точно уверен, что схему топливной станции никаким образом не нарушил и не изменил. Повторюсь, что проблемы появились раньше чем я заменил фильтры с насосом.

  15. Дмитрий Zap
    Оффлайн

    Дмитрий Zap

    Регистрация:
    25 окт 2016
    Сообщения:
    221
    Баллы:
    16
    По этому и понятно что проблемы в станции и вы туда собираетесь лезть. Сорвет шланг с топливной рампы и вспыхнет все под капотом от горячего коллектора
    Я свою точку зрения высказал и убеждать не собираюсь. Только я покупал пару машин на разбор после пожара из-за насоса, из-за блока АБС . И ещё штук пять не купил
    И сделал для себя выводы - с этими двумя компонентами шутить нельзя. Да, стоят денег, особенно блок АБС , даже б/у. Но может выйти гораздо дороже.

  16. Коллаж
    Оффлайн

    Коллаж

    Регистрация:
    21 окт 2010
    Сообщения:
    231
    Баллы:
    94
    Адрес:
    Нижневартовск
    Спасибо конечно за Ваше мнение о котором никто не просил, но иногда когда нечего сказать по теме, лучше помолчать.

    Последнее редактирование: 13 янв 2017
  17. Дмитрий Zap
    Оффлайн

    Дмитрий Zap

    Регистрация:
    25 окт 2016
    Сообщения:
    221
    Баллы:
    16
    Зачем тогда тему создали на форуме если никого не спрашиваете?
    Я высказался по теме и мне было что сказать!

  18. Коллаж
    Оффлайн

    Коллаж

    Регистрация:
    21 окт 2010
    Сообщения:
    231
    Баллы:
    94
    Адрес:
    Нижневартовск
    Спрашиваю не пространные мнения, а совет по теме. О технике безопасности и возможных рисках сам любого научу )

    (Без обид, просто на длительные разговоры неочем увы нет времени)

    Последнее редактирование: 13 янв 2017
  19. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.815
    Баллы:
    492
    Адрес:
    г.Сосновый Бор, Лен.обл.
    Похоже и нет никакого обратного клапана таки на 2.4. Посмотрел по заводским мануалам процедуры проверки давления - у 2л есть проверка, какое давление через минуту после отключения, у 2.4 нет, только проверка прямого давления после включения на 2с без заводки. Причём давления у 2л 2.5-3.1 атм, а у 2.4л 3.8-3.9 атм, т.е. просто и не нужно для 2.4 сохранять давление, оно должно мгновенно накачиваться мощным насосом за 2с.

    Последнее редактирование: 13 янв 2017
    Коллаж и Ежачок нравится это.
  20. Ежачок
    Онлайн

    Ежачок Енот-сузуковод

    Регистрация:
    8 окт 2007
    Сообщения:
    564
    Баллы:
    231
    Адрес:
    Николаев
    можете уточнить по алгоритму проверки давления для 2л гранд витары? я был бы очень благодарен, если бы вам удалось запостить странички с этой процедурой, схемами и цифрами. у меня есть необходимость это сделать, но хочу сам, без привлечения официалов. кстати, в какой точке топливопровода измеряется давление по данному мануалу?

  21. калян42
    Оффлайн

    калян42

    Регистрация:
    2 окт 2012
    Сообщения:
    1.240
    Баллы:
    309
    Адрес:
    Прокопьевск
    Снимок.JPG Снимок1.JPG

    Ежачок нравится это.
  22. Коллаж
    Оффлайн

    Коллаж

    Регистрация:
    21 окт 2010
    Сообщения:
    231
    Баллы:
    94
    Адрес:
    Нижневартовск
    Хм, интересно. Но все-таки это несколько странно, ведь при этом есть риск завоздушивания форсунок. Разве что клапан может стоять например в самой рамке форсунок (т.е. в самих трубах), иначе никак. Но только как это теперь проверить, и если клапан там, то опять же как проверить его исправность? Может поставить (хотя бы временно) какой-либо внешний клапан в магистраль, как думаете?

    Последнее редактирование: 13 янв 2017
  23. gorst
    Оффлайн

    gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.815
    Баллы:
    492
    Адрес:
    г.Сосновый Бор, Лен.обл.
    В заводском мануале то же, что выше постом, но на англ. Мануалы на англ недавно в теме http://suzuki-club.ru/threads/82831/ выложил, для всех движков, работает в любых виндах, но с доп. браузером.
    --- сообщения объединены, 13 янв 2017 ---
    Если проверки спадания давления нет для 2.4л, то и клапана точно нет имхо. При таком мощном давлении насоса клапанок наверно будет часто ломаться.

    Ежачок и Коллаж нравится это.
  24. Коллаж
    Оффлайн

    Коллаж

    Регистрация:
    21 окт 2010
    Сообщения:
    231
    Баллы:
    94
    Адрес:
    Нижневартовск
    Даже и не знаю. Но вот посмотрел схемы рамки для форсунок для двигателя 2.0 и 2.4.
    У 2.0 на схеме отдельно есть регулятор давления (под номером 3), насколько я полнял регулятор давления работает и как клапан сброса давления и как обратный клапан.
    У 2.4 на рамке его нет, (есть лишь клапан сброса давления который находится в баке) но есть что-то напоминающее его по форме (грибообразной формы). Может быть это и есть обратный клапан?

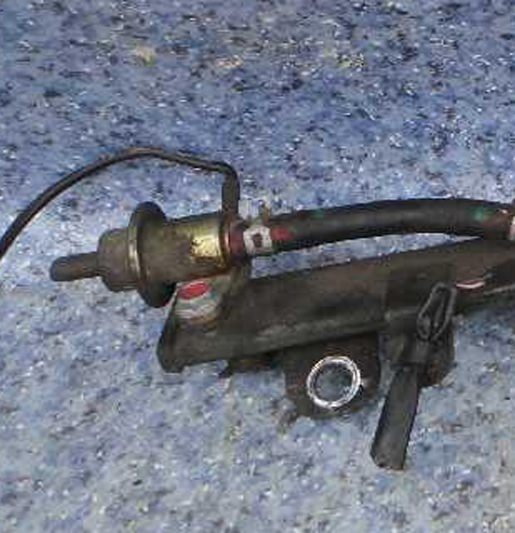

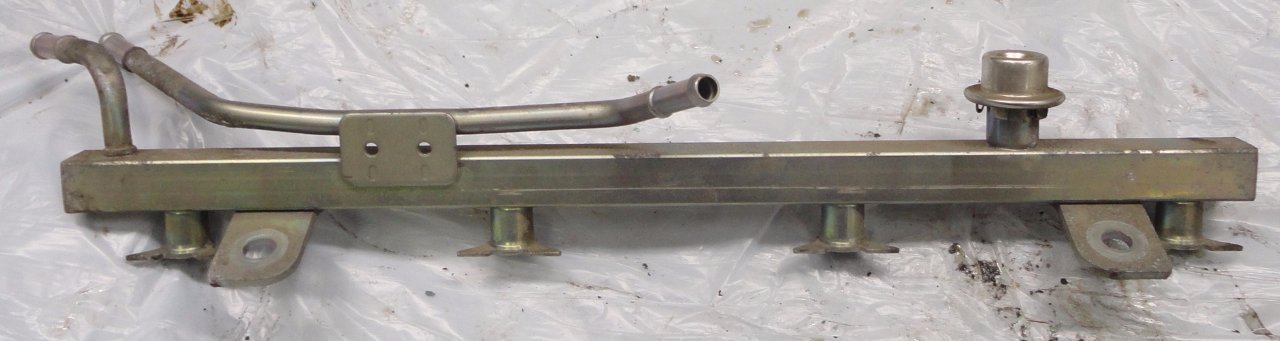

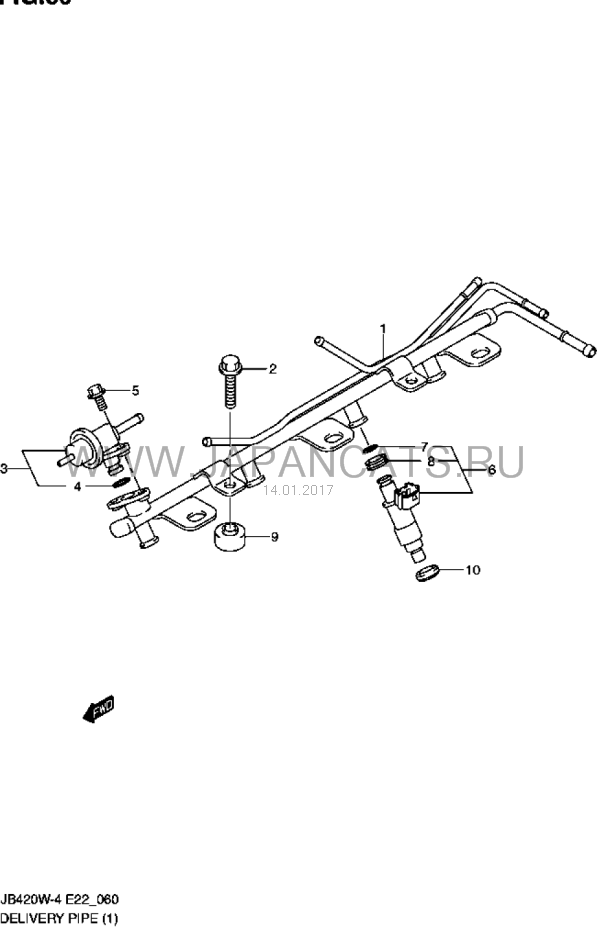

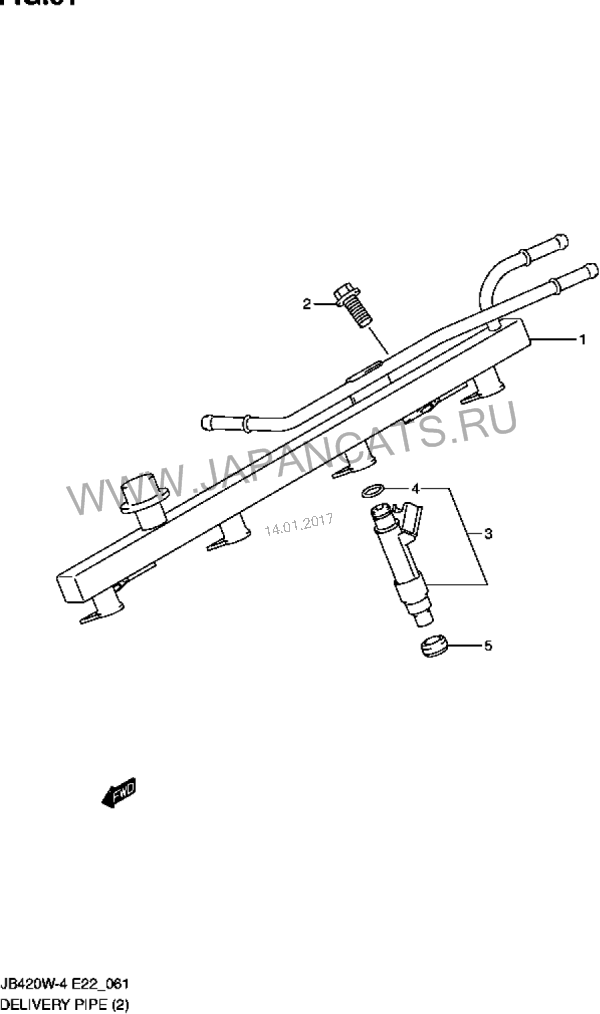

    Это 2,0: CImage.png Это фото 2,0: гриб.jpg Это 2,4: CImage 1.png Это фото 2.4: CImage 2.jpg

    Последнее редактирование: 14 янв 2017
  25. Ежачок
    Онлайн

    Ежачок Енот-сузуковод

    Регистрация:
    8 окт 2007
    Сообщения:
    564
    Баллы:
    231
    Адрес:
    Николаев
    подскажите, а есть ли какой то невозвратный клапан на самом топливном насосе или фильтре? упрощенно говоря, удастся ли продуть или промыть, при необходимости, сеточный фильтр в обратную сторону, чтобы грязь выкинуть обратно в бак? если да, то это может стать "аварийной" временной палочкой-выручалочкой восстановить топливоподачу, если сеточный фильтр забился, насос работает, а возможности вскрывать пока нет.

  26. Xaski
    Оффлайн

    Xaski

    Регистрация:
    16 июл 2013
    Сообщения:
    64
    Баллы:
    48
    Да есть, продуть в обратную сторону не получится, только хуже станет.
