Не работает звуковой сигнал

Тема в разделе "Ignis", создана пользователем Makcaz, 2 июн 2007.

  1. Makcaz
    Оффлайн

    Makcaz

    Регистрация:
    28 сен 2006
    Сообщения:
    383
    Баллы:
    0
    Адрес:
    Новокузнецк
    Сегодня подрезает меня наглая рожа на марковнике.. я сигнал давлю... а звука нет. Тьфу чиорт, не работает.. доехал до работы, давай проверят предохранители. Справа под рулем (у меня руль праавильный) в коробке с предохранителями все живые, пустых мест нет, большие тож вроде неповрежденные, облазил подкапотное пространство, там тож нету дохлый предохранителей, путем замены, у меня 4 одинаковые, и одно различное (реле стартера) заменил, ничего не меняется, сигнала нет.. где у япов реле сигнала??? кнопку уже разобрал, от нее сигнал идет.. куда дальше нидогоняю..
    хелп...

  2. Загрузка...


  3. KotyaraS
    Оффлайн

    KotyaraS

    Регистрация:
    7 янв 2007
    Сообщения:
    492
    Баллы:
    0
    Адрес:
    МО
    Re: Ниче не понимаю...

    Предохранитель в маленькой коробочке под номером 20 на 15А

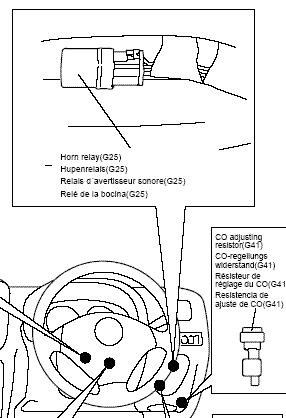

    Вот реле-

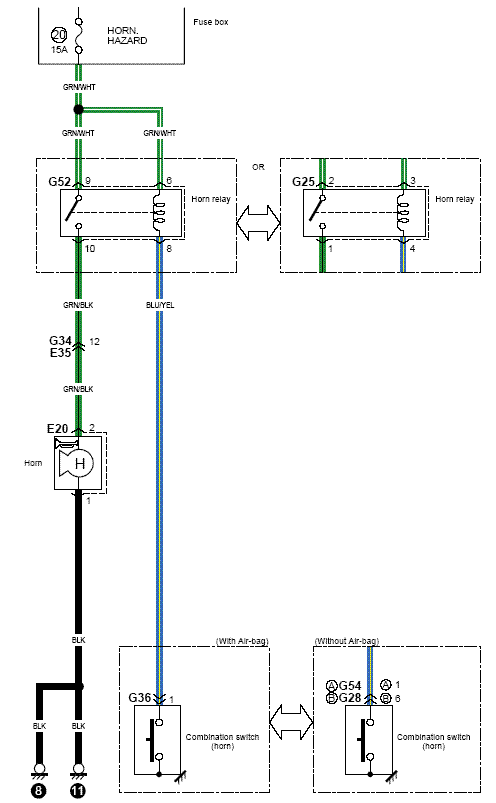

    Вот схема-

    1 человеку нравится это.
  4. Makcaz
    Оффлайн

    Makcaz

    Регистрация:
    28 сен 2006
    Сообщения:
    383
    Баллы:
    0
    Адрес:
    Новокузнецк
    Re: Ниче не понимаю...

    Вааа.. сенкаю... пошел рыться.

  5. Yacobsson
    Оффлайн

    Yacobsson Изменил Сузуке. Временно.

    Регистрация:
    12 июл 2006
    Сообщения:
    819
    Баллы:
    208
    Адрес:
    Москва
    Re: Ниче не понимаю...

    В мемориз.

  6. Makcaz
    Оффлайн

    Makcaz

    Регистрация:
    28 сен 2006
    Сообщения:
    383
    Баллы:
    0
    Адрес:
    Новокузнецк
    Re: Ниче не понимаю...

    порылся... :( бестолку. в месте помеченном черной точкой реле заднего дворника. глубже залезь не пробовал, сильно мешает металл крепления торпеды. ниже есть еще релюха... она трехконтактная всего, и я так и не понял от чего она, но по цвету проводов и количеству выводов явно не сигнал.
    По проводам если отталкиваться от самого сигнала есть вроде чета, но это похоже просто контактная группа. Синяя коробочка, сколько пришло, столько и ушло.... никто не ковырялся в электрике поглубже??
    неужели опять блин придецца ехать на станцию искать четам куда...

    а это... люди, как вариант, как проверить сам сигнал, может я зря ваще глубоко ковыряюсь в элекронике, может там сам гудок помер??? тупо подать на него 12 в на плюс?

  7. Kaa
    Оффлайн

    Kaa

    Регистрация:
    14 апр 2007
    Сообщения:
    670
    Баллы:
    241
    Адрес:
    Тольятти
    Re: Ниче не понимаю...

    Проще проверить напругу +/- на гудке - если приходит и то и то - то кирдык гудкуОЙ Блиииин

  8. KotyaraS
    Оффлайн

    KotyaraS

    Регистрация:
    7 янв 2007
    Сообщения:
    492
    Баллы:
    0
    Адрес:
    МО
    Re: Ниче не понимаю...

    Ну конкретно с сигналом я не разбирался, но когда ставил сигнализацию то видел там реле, очень похожее на то что нарисовано на картинке. И вроде бы оно там было одно такое - не прикрепленное к кузову машинки, а именно на жгуте проводов. Но, повторюсь, сильно не разбирался - нужды такой не было.

    Вот это правильно. Самый простой вариант.
    Если сигнал до гудка не доходит, тогда еще на рулевом проверить - замыкается ли реально контакт. Там на одном проводе должен быть всегда 0, а на другом при ненажатом гудке +12, при нажатом 0 - это будет означать что как минимум обмотка реле живая.

  9. Makcaz
    Оффлайн

    Makcaz

    Регистрация:
    28 сен 2006
    Сообщения:
    383
    Баллы:
    0
    Адрес:
    Новокузнецк
    Re: Ниче не понимаю...

    Контакт на гудок не доходит. На обоих 0. и не меняется при нажатии, знач все таки реле. По жгуту проводов вверх нашел реле прям возле самой перегородки с капотом, действительно никуда не прикреплено, просто на жгуте. :))
    Отсоединил, это именно оно и есть. Ура.:) но на этом моменте вылезла другая проблема. Реле меряется, обмотка живая, при замыкании контактов в месте включения реле сигнал есть. Я его даже поменял для надежности на живое, но фиг. результат нулевой. Сигнала нет. Видимо проводка... эхехе...

  10. Makcaz
    Оффлайн

    Makcaz

    Регистрация:
    28 сен 2006
    Сообщения:
    383
    Баллы:
    0
    Адрес:
    Новокузнецк
    Re: Ниче не понимаю...

    Ну чтож.. нашел я наконец где у меня была проблема. Учитывая что сигнал подается управляемым минусом, желтого (у меня желтый:)) цвета гофрированой трубке от руля находим первый контакт, там их три, два - подушка безопасности, они из гофры на отдельные контакты уходят, а отдельный - это сигнал, подаем на него землю. Если сигнал есть, вся схема исправна и проблема у вас либо кнопка, либо мой вариант:
    !! не забудьте скинуть клеммы с аккумулятора. Нидайбох подушка безопасности сработает!! (имхо)
    Скручиваем два болта (под шестигранные звездочки, но !!! обычная головка на 10 и все намного проще) на руле, и подушка вместе с кнопкой вынимается на себя. Контакты подушек безопасности снимаются легко, сдвигаем белый фиксатор и он вынимается, а контакт сигнала - надо подсунуть что нибудь тонкое (я шилом воспользовался) и приподнять фиксирующую кромку на "маме".
    Далее, откручиваем гайку крепления руля. Не забудьте пометить положение руля относительно штока рейки, хотя можно и градус запомнить, но лучше подстраховатся. Снимаем руль. Сразу под рулем и стоит источник проблемы - некое подобие "рулетки", передающее контакт сигнала и подушки безопасности при поворотах руля. Отворачиваем 4 шурупа крепления и снимаем с места. Снимайте прямо, не меняя положения блокиратора (белый цилиндр с выдающимися кромками).
    Контакты подходящих снизу и уходящих проводов замучено снимаются.. Надо сначала убрать нижнюю часть (с торца выхода проводов видно как бы площадку, а снизу как |____| - ее и вытаскивайте на себя), и только потом приподняв внутреннюю фиксирующую скобку вытаскивается контакт. Провода сняты, разбирайте саму "рулетку" ;) там все просто отщелкивается по периметру. Внутри спиралью закручен трехжильный плоский провод. Вот этот вот провод у меня и закусило и поломало. Как, черт его знает. )))) Возможно от быстрого вращения туда-обратно... Но прям практически возле тройника контакта. Откусываем, зачищаем, припаиваем обратно, кто как умеет. :) Лучше контактной сваркой как и было при изготовлении.
    Кстати, дополнительным явлением при именно этой поломке, возникает ошибка системы А\bag.. Ее контакты тож были поломаны, а у меня просто лампочка в этом месте перегорела, и поэтому имейте в виду.
    !!! Не забудьте собрать все обратно. ;) Перед установкой руля можно проверить подачу сигнала.

    Воопчем кому неохота паять, разбиратся внутри - есть
    37400-76GA2 SWITCH ASSY,(N/POWER STEERING)
    37400-80G22 SWITCH ASSY, (W/POWER STEERING TYPE 1:GL,GLS)
    Отдельно "рулетку" я в продаже не нашел. :(((

    Вроде ничего не упустил.. найдете спрашивайте. :)

    3 пользователям это понравилось.
  11. ALI
    Оффлайн

    ALI

    Регистрация:
    22 май 2006
    Сообщения:
    114
    Баллы:
    94
    Адрес:
    Москва
    Re: Ниче не понимаю...

    Опасная поломка! Ведь если они поломались, то могли и между собой закоротить как-нибудь хитро и подушкой можно было бы в лоб получить. Кто-то писал, что после снятия клемм с аккумулятора надо ждать полчаса перед отключением подушки. Интересно узнать как это делается по методике изготовтеля. Чтобы без сюрпризов.

  12. awerest
    Оффлайн

    awerest серая личность

    Регистрация:
    17 окт 2006
    Сообщения:
    2.479
    Баллы:
    285
    Адрес:
    МО
    Re: Ниче не понимаю...

    эээхх!!
    хоть бы 1 фотку!!:(

  13. Yacobsson
    Оффлайн

    Yacobsson Изменил Сузуке. Временно.

    Регистрация:
    12 июл 2006
    Сообщения:
    819
    Баллы:
    208
    Адрес:
    Москва
    Re: Ниче не понимаю...

    Занес в мемориз;)

  14. Makcaz
    Оффлайн

    Makcaz

    Регистрация:
    28 сен 2006
    Сообщения:
    383
    Баллы:
    0
    Адрес:
    Новокузнецк
    Re: Ниче не понимаю...

    awerest сорри, просто настолько уже задолбался.. вроде и проблемка то была плевая, а вон как поковыряцца пришлось. Обещаю, если еще раз оторвецца, освещу как положено. ;)

  15. Рамиль 821
    Оффлайн

    Рамиль 821

    Регистрация:
    30 окт 2011
    Сообщения:
    4
    Баллы:
    0
    Адрес:
    Казань
    Ответ: Не работает звуковой сигнал

    Здравствуйте, а не подскажите, может без этой "рулетки" напрямую друг к другу 3 провода эти соединить, оставить запас немного чтобы не тянулся?

  16. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Не работает звуковой сигнал

    2,5 оборота руля в одну сторону, 2,5 оборота в другую. Каков должен бть запас? Ровно столько, сколько ленты в катушке.
    http://www.suzuki-club.ru/forum/showthread.php?p=473588

  17. Рамиль 821
    Оффлайн

    Рамиль 821

    Регистрация:
    30 окт 2011
    Сообщения:
    4
    Баллы:
    0
    Адрес:
    Казань
    Ответ: Не работает звуковой сигнал

    может вообще всю эту систему убрать, и просто провода между собой соединить, как такой вариант?

  18. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Не работает звуковой сигнал

    Можно. Бибикалку подключить к рычагу моргания дальним светом. Подушку с руля снять и повесить перед мордой на веревочках или вообще, ну её нах.

  19. Рамиль 821
    Оффлайн

    Рамиль 821

    Регистрация:
    30 окт 2011
    Сообщения:
    4
    Баллы:
    0
    Адрес:
    Казань
    Ответ: Не работает звуковой сигнал

    ))))))))) я уже просто пару раз запаивал, и лента короткая стала, доконца руль разок крутанешь рвется, и сигнал пропадает( уже не знаю что делать, не подскажите что можно с этим сделать?)

  20. Victor23
    Оффлайн

    Victor23

    Регистрация:
    23 апр 2007
    Сообщения:
    2.401
    Баллы:
    301
    Адрес:
    Нечерноземье
    Ответ: Не работает звуковой сигнал

    заменить кассету с лентой,
    с ДВ видел и по 800 рублей они есть

    1 человеку нравится это.
  21. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Не работает звуковой сигнал

    У ленты запас по длине был на полоборота в каждую сторону. Посчитай на сколько оборотов у тебя руль крутится в каждую сторону от среднего положения.

    Добавлено через 3 минуты
    Или у меня самовывозом.

  22. Victor23
    Оффлайн

    Victor23

    Регистрация:
    23 апр 2007
    Сообщения:
    2.401
    Баллы:
    301
    Адрес:
    Нечерноземье
    Ответ: Не работает звуковой сигнал

    пардон за демпинг....

  23. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Не работает звуковой сигнал

    Я когда Круза переделывал, покупал подрулевой переключатель в сборе с касетой от дорестайла. И когда Лапуту переделывал, тоже покупал, от Вагона.

  24. dens04
    Оффлайн

    dens04

    Регистрация:
    1 дек 2011
    Сообщения:
    181
    Баллы:
    34
    Адрес:
    Тольятти
    Ответ: Не работает звуковой сигнал

    у меня сигнал стал гудеть еле слышно да еще противно,пробовал винт регулировочный крутить,нет изменений такой же визг(( Может кто номер каталожный подскажет?

  25. Victor23
    Оффлайн

    Victor23

    Регистрация:
    23 апр 2007
    Сообщения:
    2.401
    Баллы:
    301
    Адрес:
    Нечерноземье
    Ответ: Не работает звуковой сигнал

    на какую машину?
    игнис 38500-65D10 или лиану 38500-54G10?
    хотя какая нафиг разница...

  26. dens04
    Оффлайн

    dens04

    Регистрация:
    1 дек 2011
    Сообщения:
    181
    Баллы:
    34
    Адрес:
    Тольятти
    Ответ: Не работает звуковой сигнал

    На лиану.А от волги можно поставить?

  27. Victor23
    Оффлайн

    Victor23

    Регистрация:
    23 апр 2007
    Сообщения:
    2.401
    Баллы:
    301
    Адрес:
    Нечерноземье
    Ответ: Не работает звуковой сигнал

    можно, только гудеть будет по совдеповски :)

  28. dens04
    Оффлайн

    dens04

    Регистрация:
    1 дек 2011
    Сообщения:
    181
    Баллы:
    34
    Адрес:
    Тольятти
    Ответ: Не работает звуковой сигнал

    У меня сейчас по поросячи гудит стремно нажимать))))

  29. dens04
    Оффлайн

    dens04

    Регистрация:
    1 дек 2011
    Сообщения:
    181
    Баллы:
    34
    Адрес:
    Тольятти
    Ответ: Не работает звуковой сигнал

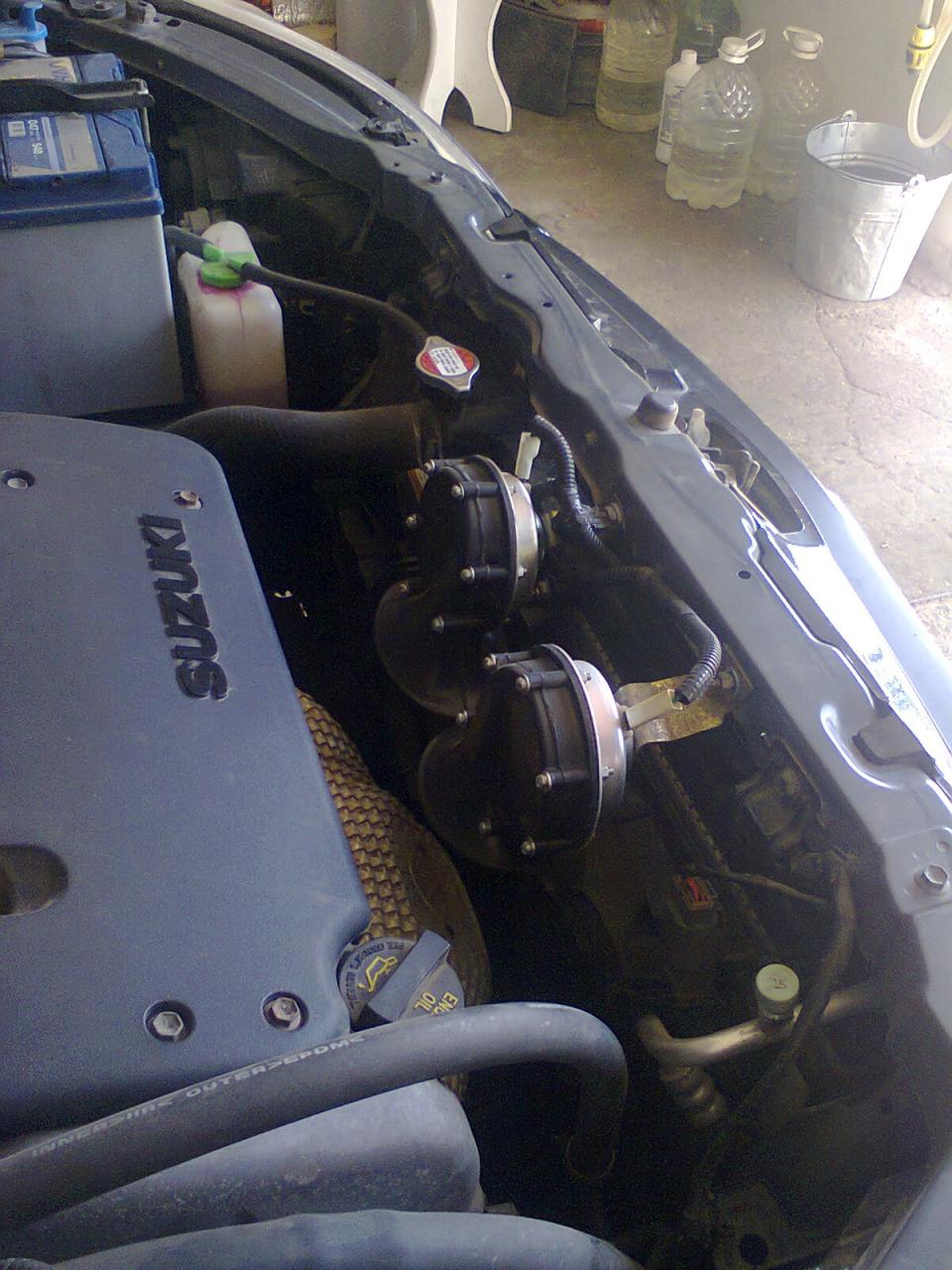

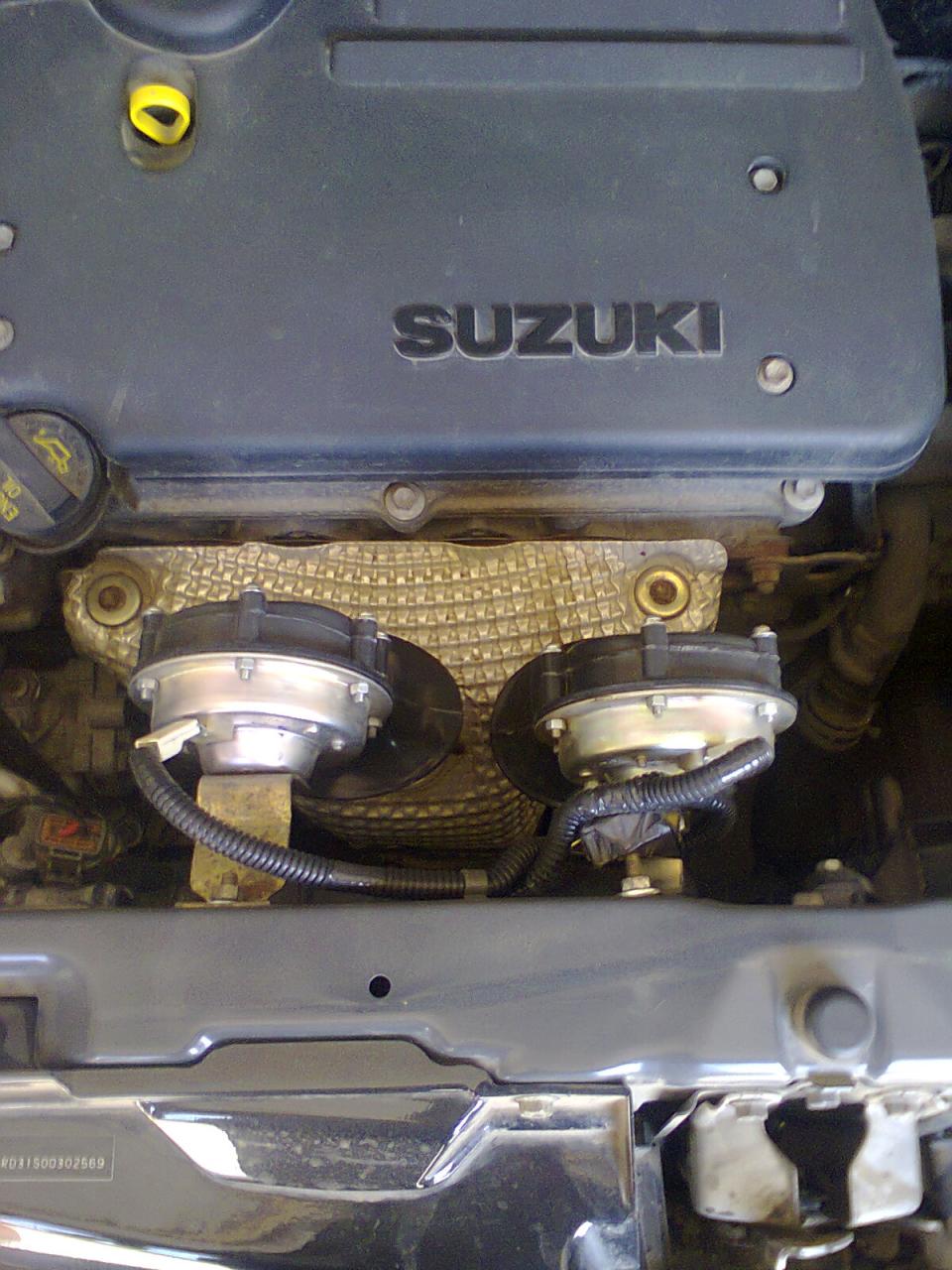

    Не стал я отваливать за оригинальный сигнал 1800р. на экзисте ,поставил совдеповский от волги гудит что надо!Пешеходы отпрыгивают.:D цена 560р реле не надо.


    Вложения:

    • Фото0032.jpg
    • Фото0031.jpg
  30. Дмитр
    Оффлайн

    Дмитр

    Регистрация:
    26 дек 2006
    Сообщения:
    4.103
    Баллы:
    492
    Адрес:
    Щелково
    Ответ: Не работает звуковой сигнал

    это как сказать
    Моща велика, дорожки в рулевой улитке выдержат?

  31. dens04
    Оффлайн

    dens04

    Регистрация:
    1 дек 2011
    Сообщения:
    181
    Баллы:
    34
    Адрес:
    Тольятти
    Ответ: Не работает звуковой сигнал

    Авто электрик сказал реле там уже стоит,поэтому ставить и не стал.
