Распиновка штатного разъема магнитолы Джимника

Тема в разделе "Suzuki Jimny / Эксплуатация и ремонт", создана пользователем Neoxen, 20 июн 2007.

  1. Neoxen
    Оффлайн

    Neoxen

    Регистрация:
    20 апр 2007
    Сообщения:
    297
    Баллы:
    0
    Адрес:
    Москва, САО
    Есть ли у кого нибудь вышеуказанный сабж? Если есть, будьте добры, вышлите на почту, а то в мануале своем не нашел ничего похожего.

  2. Загрузка...


  3. neosamuraj
    Оффлайн

    neosamuraj

    Регистрация:
    6 фев 2006
    Сообщения:
    1.078
    Баллы:
    259
    Адрес:
    Moscow, UVAO
    джимник джимнику рознь.. у тебя ведь правый? штатная ипонская магнитола Адд-зест ? у меня она сохранилась на память о машинке :)

    менял сам, затруднений с разъемом не возникло там все понятно было как-то.. питание (оранжевый силовой и управляющий красный вроде)... земля-масса(ее в разъеме помнится небыло она на корпус приходила).. управление яркостью подсветки (привязано к фарам бело оранжевый)... управление на внешние устройства (антены усилитель сабы , белосиний)... но это все по памяти, лучше тестер в руки ключиком зажигания покрути, магнитолку повключай\выключай и все поймеш
    и 4 пары на колонки : белая серая зеленая фиолетовая парный к каждому такой же цвет но с полосой (или это на исо а на японце немного другие цвета были ).. какие куда тоже экспериментально

    схему рисовал соотвествия японского разъема и ISO, попробую найти

    я ипонский разъем отрезал и напаял ISO , а потом в инете находил переходник с того японца на ISO

    2 пользователям это понравилось.
  4. Zook
    Оффлайн

    Zook Модератор

    Регистрация:
    6 фев 2006
    Сообщения:
    3.010
    Баллы:
    347
    Адрес:
    Москва-Сокольники

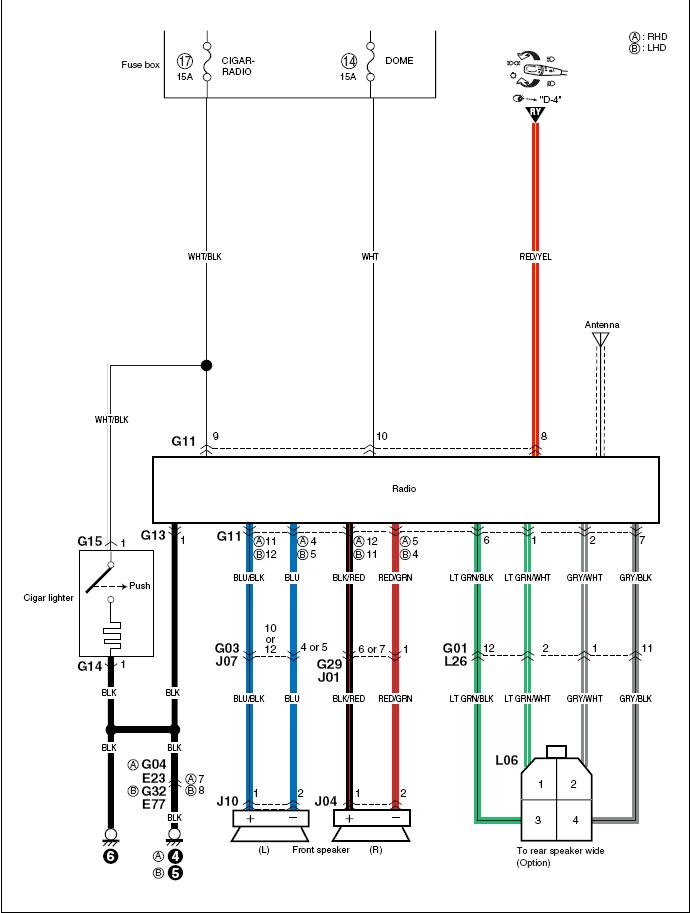

    Вот, выдержка из мануала:


    Вложения:

    • Распиновка магнитолы.JPG
    4 пользователям это понравилось.
  5. neosamuraj
    Оффлайн

    neosamuraj

    Регистрация:
    6 фев 2006
    Сообщения:
    1.078
    Баллы:
    259
    Адрес:
    Moscow, UVAO
    с мануалом прям и неинтересно как-то :)

    1 человеку нравится это.
  6. Neoxen
    Оффлайн

    Neoxen

    Регистрация:
    20 апр 2007
    Сообщения:
    297
    Баллы:
    0
    Адрес:
    Москва, САО
    Обоим спасибо. Купил по случаю двухдиновую магнитолу, Pioneer Carrozzeria, бэушную, но состояние хорошее, смотрел, проверял,тряс ее на предмет антишока, все нормально. Сегодня я думаю попробуем поставить. Я честно говоря в электрике не очень )), боюсь я електричества. Не верю в него. ))
    http://www.e1.ru/fun/photo/view_pic.php/p/4f8c9066821c9b68ca6234dd94bdae51/view.pic
    Ага, правый. А вот насчет штатной магнитолы... я посмотрел ее, там сверху чего та по япски маркером накарябано, а снизу написано, что магнитола Suzuki и номер оригинальный, и все. А что такое Адд-зест?

  7. Neoxen
    Оффлайн

    Neoxen

    Регистрация:
    20 апр 2007
    Сообщения:
    297
    Баллы:
    0
    Адрес:
    Москва, САО
    Кстати, Zook, а что это за мануал такой? Цветной и красивый. Там наверно даже текст как шрифт, а не как картинка? А сколько он весит? ;)

  8. neosamuraj
    Оффлайн

    neosamuraj

    Регистрация:
    6 фев 2006
    Сообщения:
    1.078
    Баллы:
    259
    Адрес:
    Moscow, UVAO
    >> А что такое Адд-зест?

    это японский бренд то что у нас Кларион
    он вроде штатно ставился в ипонские джимники

  9. Zook
    Оффлайн

    Zook Модератор

    Регистрация:
    6 фев 2006
    Сообщения:
    3.010
    Баллы:
    347
    Адрес:
    Москва-Сокольники
    В FAQе есть ссылки на мануал - смотри мой пост. Цвет в нем только на схемах проводки, остальное ч/б. Обычный PDF файл.

  10. Neoxen
    Оффлайн

    Neoxen

    Регистрация:
    20 апр 2007
    Сообщения:
    297
    Баллы:
    0
    Адрес:
    Москва, САО
    В общем поставили вчера музыку. Сложность оказалось в том, что провода от штатной магнитолы были совершенно других цветов, которых нет мануале. И вообще не по обычным стандартам. Так, например, постоянный плюс был голубой, к динамикам шли красный/синий, и белый/серый. В общем часа два вчера провозились. Вместо тестера пришлось использовать фонарик, работающий от прикуривателя. ))

  11. Zook
    Оффлайн

    Zook Модератор

    Регистрация:
    6 фев 2006
    Сообщения:
    3.010
    Баллы:
    347
    Адрес:
    Москва-Сокольники
    Что ж, значит и у японцев бывают косяки....

  12. LaCrema
    Оффлайн

    LaCrema

    Регистрация:
    15 мар 2007
    Сообщения:
    7.723
    Баллы:
    649
    Адрес:
    Санкт-Петербург
    Тока вчера тоже воткнул новую магнитолу, все совпало, спасибо за схемку :)
    Там просто между родным АддЗестом и проводкое есть еще какой-то переходник длинной сантиметров 15. Вот в нем цвета совершенно другие. А в самой проводке, которая идет до этого удлинителя, все именно так :)

  13. Neoxen
    Оффлайн

    Neoxen

    Регистрация:
    20 апр 2007
    Сообщения:
    297
    Баллы:
    0
    Адрес:
    Москва, САО
    Такой вопрос: магнитола сбрасывает настройки после полного выключения зажигания через 2-3 минуты примерно. Т.е. как если бы я снимал клеммы аккумулятора. В чем причина скорее всего: в неправильном подключении или в самой магнитоле?

  14. Neoxen
    Оффлайн

    Neoxen

    Регистрация:
    20 апр 2007
    Сообщения:
    297
    Баллы:
    0
    Адрес:
    Москва, САО
    Я что-то так и не понял толком, какого цвета постоянный плюс в этой схеме и в переходнике.

  15. Snark712
    Оффлайн

    Snark712

    Регистрация:
    17 дек 2006
    Сообщения:
    560
    Баллы:
    231
    Адрес:
    POCTOB
    тестер стоит 80р.
    ещё за 20р тебя научат им пользоваться.

    С магнитолой - ваще непонятно какие могут быть траблы...
    Кстати, если я правильно понял, у автора машина ПР, а значит это ТРЕТИЙ ТИП, с маленькими предохранителями. Его схема на след странице мануала. Но суть схемы - точно такая-же.

    По проводкам - у меня постоянный+12 это желтый провод.
    черный - это минус.

  16. Neoxen
    Оффлайн

    Neoxen

    Регистрация:
    20 апр 2007
    Сообщения:
    297
    Баллы:
    0
    Адрес:
    Москва, САО
    Желтый который в переходнике?

  17. Snark712
    Оффлайн

    Snark712

    Регистрация:
    17 дек 2006
    Сообщения:
    560
    Баллы:
    231
    Адрес:
    POCTOB
    это у меня желтый - у тебя не факт,что будет тоже желтый.

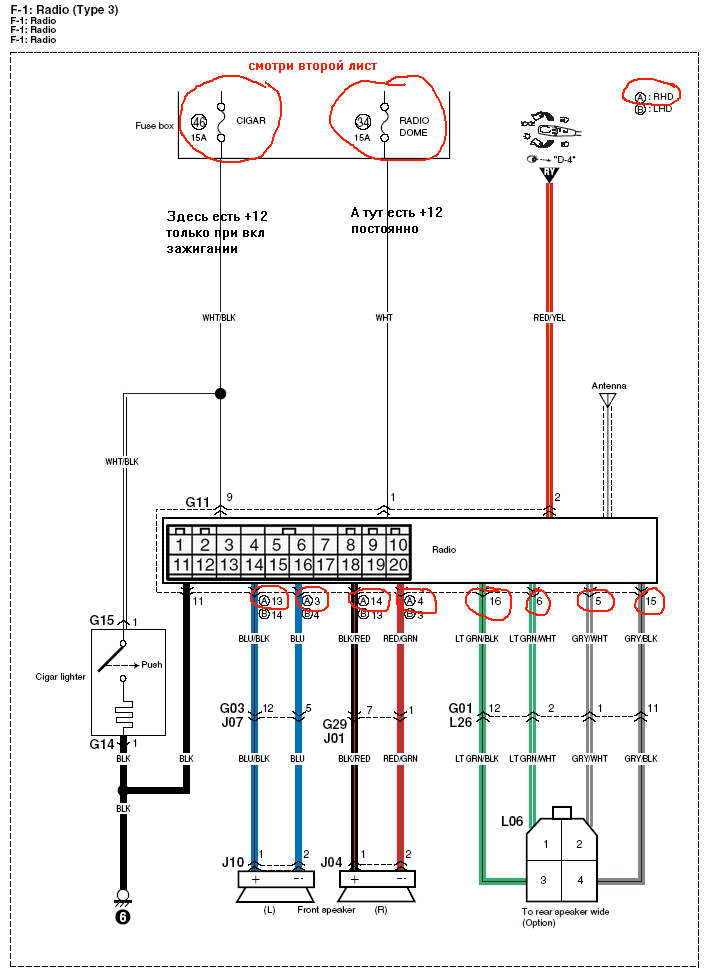

    вот разъём G11

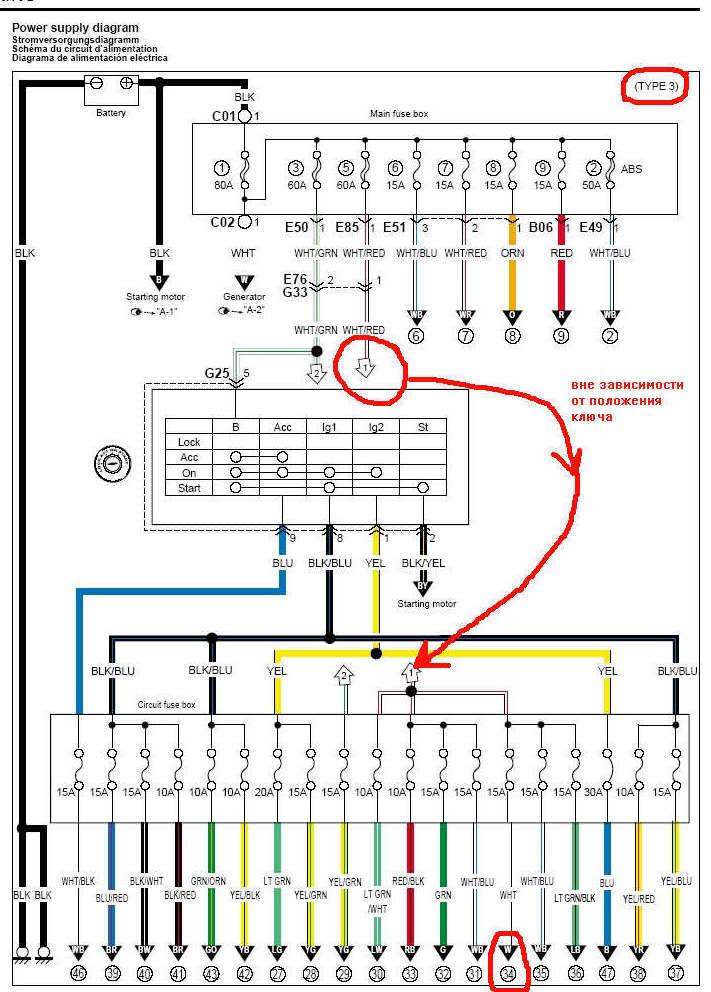

    а вот правильная схема.
    у тебя ПР, поэтому номера проводов должны быть с префиксом (А)

    а вышеприведённая ZooK'ом схема - это схема для леворуких машин :)
    там не те номера , что в ПР :)


    Вложения:

    • схема.jpg
    • общ схема.jpg
  18. Neoxen
    Оффлайн

    Neoxen

    Регистрация:
    20 апр 2007
    Сообщения:
    297
    Баллы:
    0
    Адрес:
    Москва, САО
    По схеме согласен, но я скачал мануал и нашел нужную. Тип 3. Только вот разъем там не G11 а G29. Но это не важно.
    За выделенные места спасибо, теперь понял, что к чему.

  19. Гари
    Оффлайн

    Гари

    Регистрация:
    18 фев 2007
    Сообщения:
    494
    Баллы:
    231
    Адрес:
    ХМАО
    Ответ: Re: Распиновка штатного разъема магнитолы Джимника

    люди как снять магнитолу?
    в низу увидел три болтика в пепельнице !
    трудно ли самому поменять 2диновую в леворуком ?

  20. Neoxen
    Оффлайн

    Neoxen

    Регистрация:
    20 апр 2007
    Сообщения:
    297
    Баллы:
    0
    Адрес:
    Москва, САО
    Ответ: Re: Распиновка штатного разъема магнитолы Джимника

    Все очень просто. Откручиваешь эти три болта (два внизу, один за пепельницей, ее надо вытащить). Откручиваешь болты (или один там болт, точно не помню) вверху у рамки пластиковой и все, рамку аккуратно вытаскиваешь. А дальше там увидишь, что откручивать.

  21. Гари
    Оффлайн

    Гари

    Регистрация:
    18 фев 2007
    Сообщения:
    494
    Баллы:
    231
    Адрес:
    ХМАО
    Ответ: Re: Распиновка штатного разъема магнитолы Джимника

    а вот в верху я не нашел болтиков!?
    а прикуриватель надо убирать?
    фоток случайно не у кого нету?

  22. Neoxen
    Оффлайн

    Neoxen

    Регистрация:
    20 апр 2007
    Сообщения:
    297
    Баллы:
    0
    Адрес:
    Москва, САО
    Ответ: Re: Распиновка штатного разъема магнитолы Джимника

    Откручивай все, что найдешь на передней черной рамке. Прикуриватель отключишь, когда рамку снимешь. Открученная рамка с небольшим усилием просто выдергивается.

    И вообще, меньше спрашивай, больше откручивай, тогда сразу увидишь сам, что там и как :D

  23. Гари
    Оффлайн

    Гари

    Регистрация:
    18 фев 2007
    Сообщения:
    494
    Баллы:
    231
    Адрес:
    ХМАО
    Ответ: Re: Распиновка штатного разъема магнитолы Джимника

    угу так и зделал!
    яж не знал что она на пистонах)) отдираеться только так))

  24. RAMZES
    Оффлайн

    RAMZES Авторитетный сузуковод

    Регистрация:
    13 авг 2006
    Сообщения:
    2.648
    Баллы:
    346
    Адрес:
    МСК
    Ответ: Распиновка штатного разъема магнитолы Джимника

    А фоточки нету фишки с проводами, очень надо не могу понять что где?Чешу репу.Чешу репу.

  25. Lavruhin
    Оффлайн

    Lavruhin Изменник!

    Регистрация:
    20 июн 2008
    Сообщения:
    1.934
    Баллы:
    304
    Адрес:
    Москва
    Ответ: Распиновка штатного разъема магнитолы Джимника

    У вас на рынке (там где бывший техцентр ВАЗ) на втором этаже милая барышня торгует переходниками на ISO. У нее можно взять его на время и сфотать, а потом распиновать.

  26. LaCrema
    Оффлайн

    LaCrema

    Регистрация:
    15 мар 2007
    Сообщения:
    7.723
    Баллы:
    649
    Адрес:
    Санкт-Петербург
    Ответ: Распиновка штатного разъема магнитолы Джимника

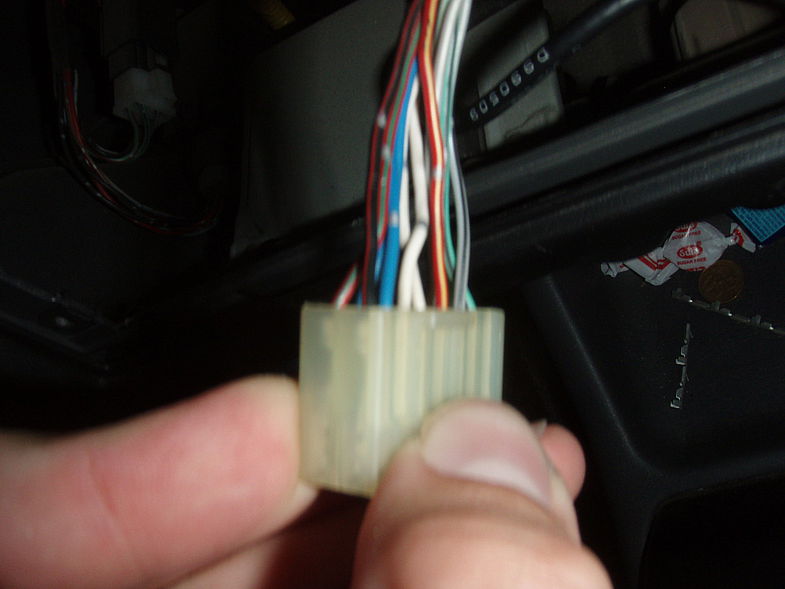

    Есть вот такая фотка разъема на магнитолу на праворуком Джиме 99 года
    [​IMG]

    Или надо фотку разъема исо? неможет быть что бы в интернете ее небыло )

  27. Andoros
    Оффлайн

    Andoros

    Регистрация:
    1 мар 2010
    Сообщения:
    45
    Баллы:
    48
    Адрес:
    Всеволожск
    Ответ: Распиновка штатного разъема магнитолы Джимника

    Подскажите где искать разъем L06 (так обозван на схеме) для подключения задних динамиков?

    Jimny праворульный 2005 дорестайл.

  28. jimnygrin
    Оффлайн

    jimnygrin

    Регистрация:
    13 дек 2009
    Сообщения:
    68
    Баллы:
    138
    Адрес:
    питер
    Ответ: Распиновка штатного разъема магнитолы Джимника

    если я правильно понял вопрос то...
    за задней левой пластиковой обшивкой.
    в районе где подстаканники.
    зачем они туда его засунули х.з.

  29. Ransom
    Оффлайн

    Ransom

    Регистрация:
    10 дек 2011
    Сообщения:
    17
    Баллы:
    0
    Адрес:
    Владивосток
    Ответ: Распиновка штатного разъема магнитолы Джимника

    Кто поможет объяснить распиновку фишки приведенной на фото?

  30. ПАП
    Оффлайн

    ПАП

    Регистрация:
    1 июн 2011
    Сообщения:
    55
    Баллы:
    48
    Адрес:
    Приморье
    Ответ: Распиновка штатного разъема магнитолы Джимника

    Для праворульного Jimny Wide соответствует вот эта схема (вариант распиновки разъёма G11 - A) :


    Вложения:

    • Подключение магнитолы.JPG
  31. ПАП
    Оффлайн

    ПАП

    Регистрация:
    1 июн 2011
    Сообщения:
    55
    Баллы:
    48
    Адрес:
    Приморье
    Ответ: Распиновка штатного разъема магнитолы Джимника

    Распиновка разъёма G11:


    Вложения:

    • Разъём магнитолы.JPG
