Плафон подсветки в обшивке передних дверей (Своими силами)

Тема в разделе "Suzuki Grand Vitara III", создана пользователем АлексейМ, 2 авг 2007.

  1. АлексейМ

    Регистрация:
    5 сен 2006
    Сообщения:
    41
    Адрес:
    Москва
    Решил ударить рукоблудием по барыгам от автобизнеса... А вообще хочется впендюрить им то-же чего нибудь из серии Хоме Эдишен под видом корпоративного ПО.
    Я понимаю, что там ящик сняли, тут плафоны заглушили и так по кругу 100-200$ набежало но умножаю(к примеру) на 5 тыс авто и получаю 500 000$ Вот их интерес... А мы по привычке рукоблудим и рукоблудим ... Брррр Бее, гадос

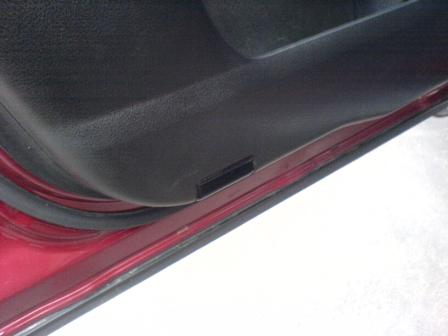

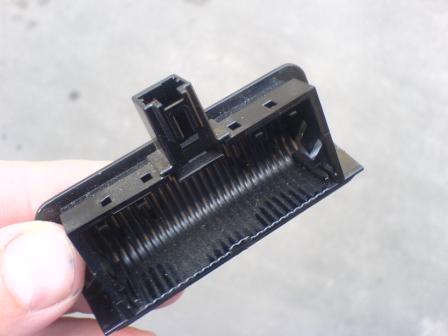

    Короче у нас есть в передних дверях вот такие заглушки


    Вложения:

    • DSC00649.JPG
      Размер файла:
      14,8 КБ
      Просмотров:
      4.079
    1 человеку нравится это.
  2. Загрузка...


  3. АлексейМ

    Регистрация:
    5 сен 2006
    Сообщения:
    41
    Адрес:
    Москва
    Re: Плафон подсветки в обшивке передних дверей

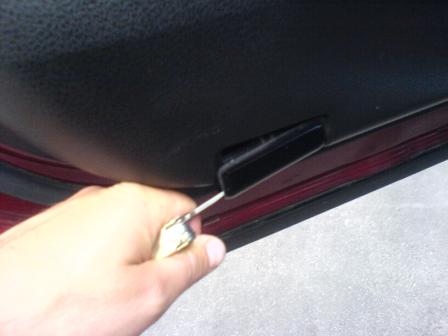

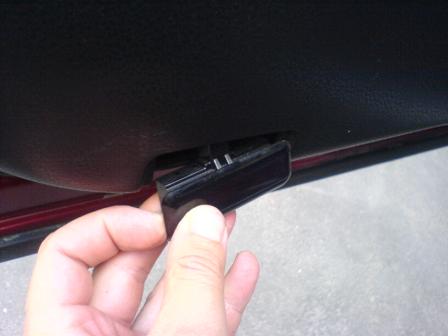

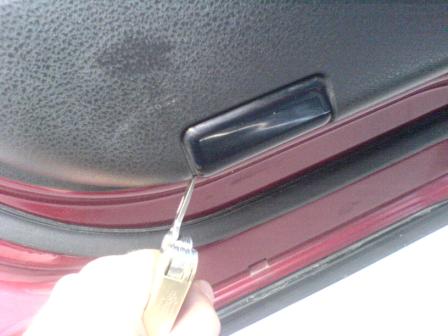

    Поддеваем шансовым инструментом и выкавыриваем руками .. требуется усилие


    Вложения:

    • DSC00650.JPG
      Размер файла:
      21,5 КБ
      Просмотров:
      4.373
    • DSC00653.JPG
      Размер файла:
      15,1 КБ
      Просмотров:
      3.732
    • DSC00654.JPG
      Размер файла:
      14,1 КБ
      Просмотров:
      3.829
    • DSC00655.JPG
      Размер файла:
      15,8 КБ
      Просмотров:
      3.961
  4. АлексейМ

    Регистрация:
    5 сен 2006
    Сообщения:
    41
    Адрес:
    Москва
    Re: Плафон подсветки в обшивке передних дверей

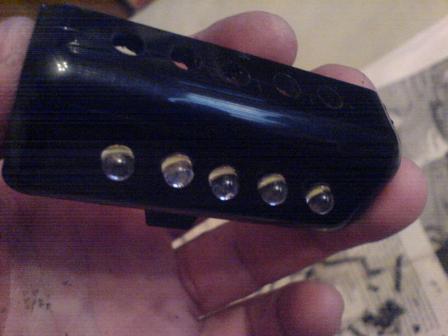

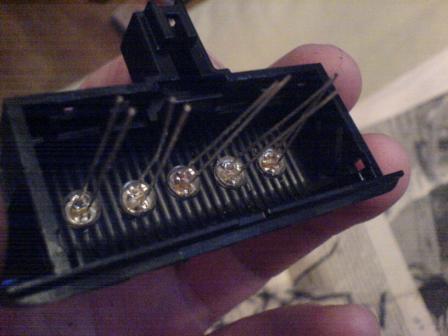

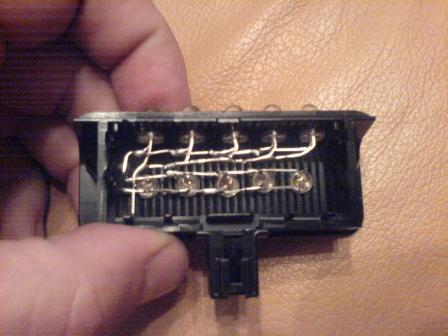

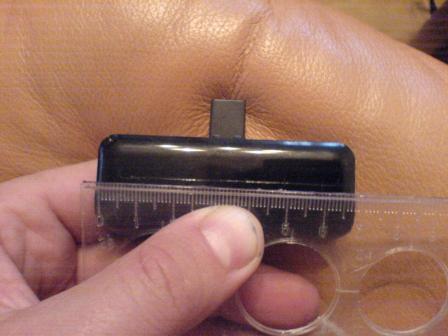

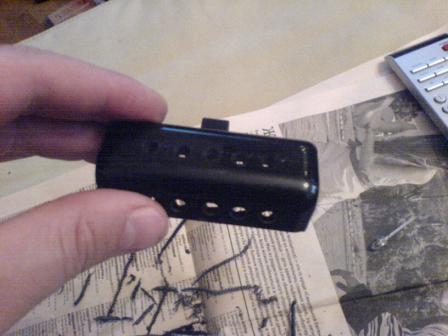

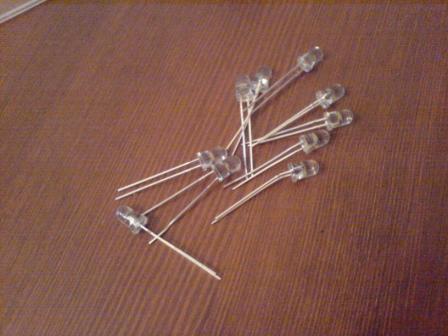

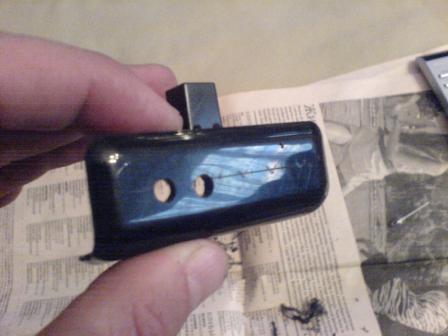

    Размечаем, украшаем заглушку дырочками и фаршируем полупроводниковыми "лампочками" лучше брать 12V c встроенным сопротивлением если есть електорники они подскажут точнее на одну заглушку 10 шт


    Вложения:

    • DSC00658.JPG
      Размер файла:
      20,4 КБ
      Просмотров:
      3.810
    • DSC00660.JPG
      Размер файла:
      19,4 КБ
      Просмотров:
      3.717
    • DSC00659.JPG
      Размер файла:
      21,1 КБ
      Просмотров:
      3.706
    • DSC00661.JPG
      Размер файла:
      21,4 КБ
      Просмотров:
      3.889
  5. АлексейМ

    Регистрация:
    5 сен 2006
    Сообщения:
    41
    Адрес:
    Москва
    Re: Плафон подсветки в обшивке передних дверей

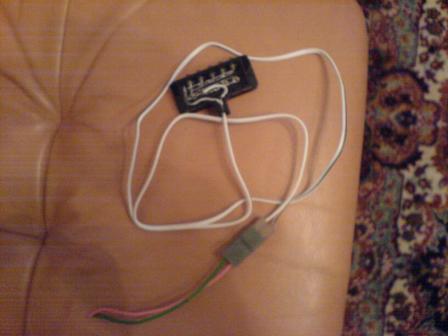

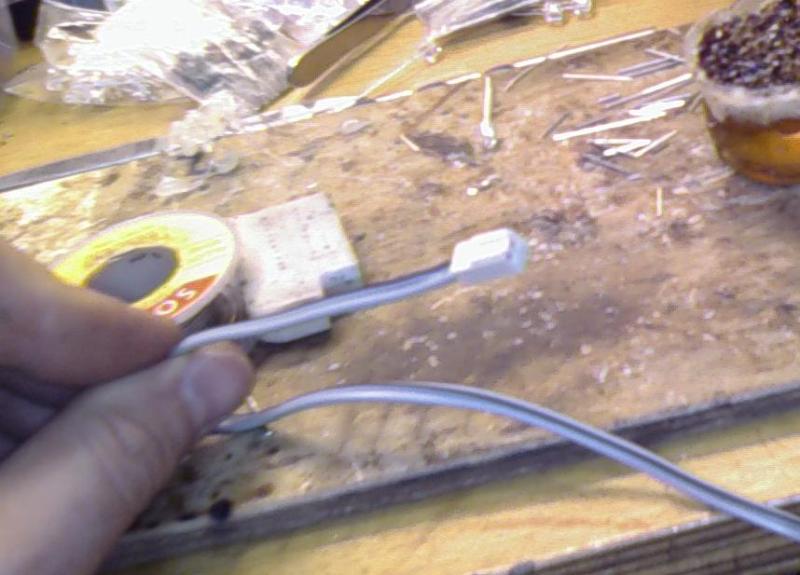

    Декорируем результат проводами и классическим "итальянским" разъемом ставшим нам родным всесте с ВАЗом


    Вложения:

    • DSC00662.JPG
      Размер файла:
      19,6 КБ
      Просмотров:
      4.261
    • DSC00663.JPG
      Размер файла:
      17,9 КБ
      Просмотров:
      4.256
    • DSC00664.JPG
      Размер файла:
      23,3 КБ
      Просмотров:
      4.451
    • DSC00665.JPG
      Размер файла:
      17,5 КБ
      Просмотров:
      4.679
    SAN67 нравится это.
  6. АлексейМ

    Регистрация:
    5 сен 2006
    Сообщения:
    41
    Адрес:
    Москва

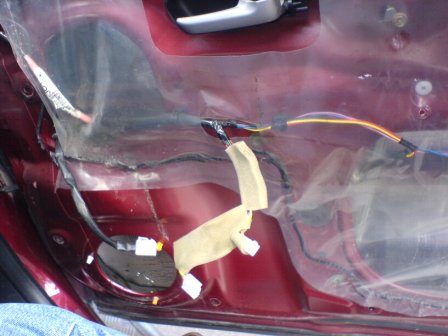

    Читаем тему от denis6091 про обивку и музыку.. Советую сделать я пошел простым путем шумка+ замена штатной акустике при замене не гонитесь за крутизной обосрется магнитола берите стандартный Hertz или только пищалки с кросоверами если найдете. Разъем интересующий нас по данной теме прячется... в поролоне пальпируем и вскрываем поролон удаляем узкоглазого и прикручиваем наш... ;)

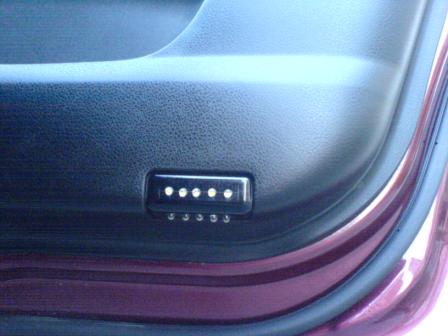

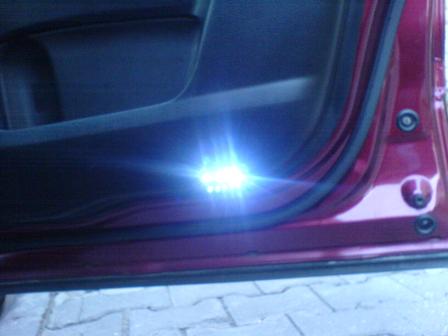

    И радуемся результату светится при открытии двери в независимости от от габаритов и фар


    Вложения:

    • DSC00645.JPG
      Размер файла:
      30,3 КБ
      Просмотров:
      5.099
    • DSC00656.JPG
      Размер файла:
      21,5 КБ
      Просмотров:
      6.472
    • DSC00657.JPG
      Размер файла:
      16,1 КБ
      Просмотров:
      6.128
    29 пользователям это понравилось.
  7. Kelkin

    Регистрация:
    4 апр 2006
    Сообщения:
    122
    Адрес:
    Москва
    Оригинально Браво! Ай
    Получилась ли практическая польза? Освещает пространство под открытой дверью?

  8. АлексейМ

    Регистрация:
    5 сен 2006
    Сообщения:
    41
    Адрес:
    Москва
    Эффективность свето диодов становиться ясна в темное время такая особенность объясняется направленностью свечения. Они не дешовые и лучше не экономить у меня 2 из 20 глючные то светяться то нет но в целом эффект 100%

  9. Павел(prapor)

    Регистрация:
    13 фев 2006
    Сообщения:
    1.395
    Адрес:
    Москва ЮЗАО
  10. АлексейМ

    Регистрация:
    5 сен 2006
    Сообщения:
    41
    Адрес:
    Москва
    Я то-же не понял...... ты спрашиваеш про разъем или про проводку..
    Объясню
    1. когда говорят проводка подразумевают что провода проложены до самого исполнительного устройства(в данном случае плафон) чем заканчивается проводка разъемом или голыми проводами другой вопрос
    2. говорят разъем предпологается что есть штатное место для подключения но от него до исполнительного устройства возможно потребуется прокладывать проводку.

    На фото видны и плафон с самопальной проводкой и штатный разъем.. Спроси поконкретней что всё таки тебе не понятно.....

  11. АлексейМ

    Регистрация:
    5 сен 2006
    Сообщения:
    41
    Адрес:
    Москва
    Чудно то вопрос есть то его нет ... тогда и ответ удаляйте.. кто местный повар кто всю кухню знает :))) Zip&?

  12. brok

    Регистрация:
    30 мар 2006
    Сообщения:
    556
    Адрес:
    Саратов
    Я вопрос задавал
    Но потом сам на фото все разглядел и через секунд 30 свой вопрос удалил...
    Просто фотки не все сразу появились

  13. StMan

    Регистрация:
    25 июл 2007
    Сообщения:
    39
    Адрес:
    Крск
    Круто. Побежал посмотреть, что там в моей...
    А у меня там нет заглушки. А стоит лампочка и работает. :thumbsup:
    Но все-равно прикольно сделано.

  14. meller

    Регистрация:
    2 апр 2006
    Сообщения:
    155
    Адрес:
    Киев
    а можешь показать, какой из разъемов "узкоглазый" ?

  15. АлексейМ

    Регистрация:
    5 сен 2006
    Сообщения:
    41
    Адрес:
    Москва
    Он:
    1. спрятан в поролоне
    2. при сняти обшивки единственный не подключенный разъем(кроме пищалки но он в поролон не спрятан).. Короче пробуй 12v не 220 главное не короти а то предохранители меняются у нас не удобно, а тестовой 12v лапмочкой можеш в машине любые контакты на напряжение проверять

    3 пользователям это понравилось.
  16. Бездельник

    Регистрация:
    10 май 2007
    Сообщения:
    43
    Адрес:
    Моска ЮАО
    Реальнее верхние светодиоды поставить красного цвета. ИМХО

  17. АлексейМ

    Регистрация:
    5 сен 2006
    Сообщения:
    41
    Адрес:
    Москва
    Да и по правилам безопастности будет правилнее попутным автомобилям видеть красный цвет от открывающейся у них по ходу двери и вероятность ослепления и неверной реакции меньше...
    Но я делал для себя вечером бивуак сворачивать разворачивать света мало не бывает..и всегда что нибудт у двери в траву падает

  18. АлексейМ

    Регистрация:
    5 сен 2006
    Сообщения:
    41
    Адрес:
    Москва
    А вообще предложение хорошее и тех. правильно и гламурно что редко бывает с низу белые с боку красные... в виде стрелочки с бегущими огоньками... Ну есть у нас такие герои :)))

  19. .VR

    .VR

    Регистрация:
    24 янв 2007
    Сообщения:
    666
    Адрес:
    Ростов-на-Дону
    Поскажите, правильно я понял, что разъём для подключения есть. Т.е. если ручки не заточены под пайку и т.д. можно заказать плафоны с лампочкой (от "американки") и просто заменить заглушки. Если так то может кто-то номерками этих плафонов поделится, у кого каталог есть?

  20. Dimon1

    Регистрация:
    10 окт 2006
    Сообщения:
    649
    Адрес:
    г.Москва
    поиск рулит

  21. .VR

    .VR

    Регистрация:
    24 янв 2007
    Сообщения:
    666
    Адрес:
    Ростов-на-Дону
    забыли добавить: "Учите матчасть":thumbsdown:

  22. DVK

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Адрес:
    Donetsk
    Судя по форме этой заглушки, в ней должен быть разъем, а в комплекте проводок от него к тому верхнему разъему. Номеров деталей не знаю, но сегодня вечером выложу фотки своего варианта решения вопроса :)

    1 человеку нравится это.
  23. SN1

    SN1 UNTOUCHABLE

    Регистрация:
    2 апр 2007
    Сообщения:
    2.579
    Адрес:
    МСК
    Ждем с нетерпением
    ;)

  24. DVK

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Адрес:
    Donetsk
    Дождались :)
    Сделал сегодня подсветку эту. В 20 минут не уложился :) поэтому тему новую не начинал :)
    Да и выглядит все очень похоже, как тут описано.
    Есть правда некоторые отличия:
    - я использовал ряд красных светодиодов, чтобы светили назад и ряд белых вниз. Я считаю, что так правильней для собственной же безопасности;
    - я использовал 5мм 180-градусные светодиоды (чтобы угол был пошире), соответственно пришлось цеплять резисторы на каждый светодиод. Соответственно, конструкция получилась чуть более тесная - маловато там места;
    - я нашел на радиорынке подходящий разъем сандартный (он во многих конструкциях используется), который отлично входит внутрь сузуковского штатного разъема подсветки! Так что в этот раз даже не пришлось резать изоляцию и гарантия спасена :)
    А вот и фотки:

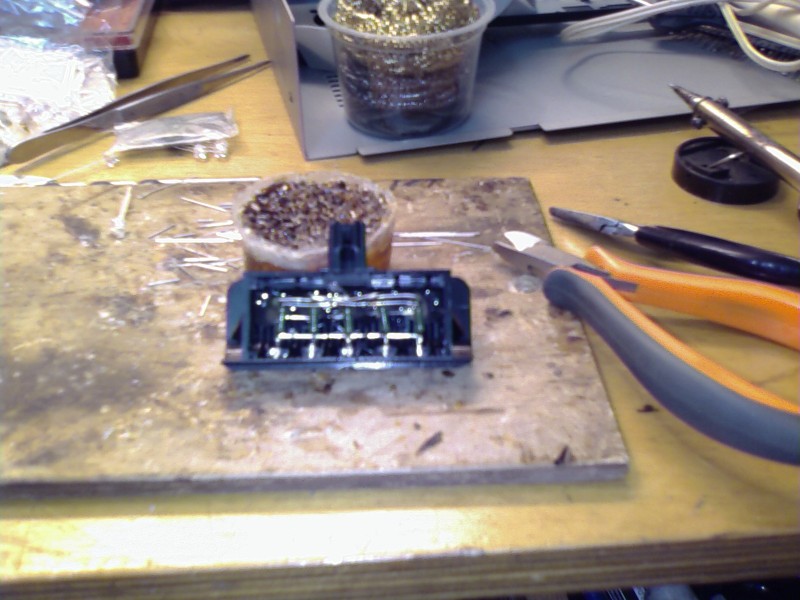

    1. Сверлим дырки, паяем резисторы на светодиоды:

    2. Спаиваем все до кучи в параллель внутри:

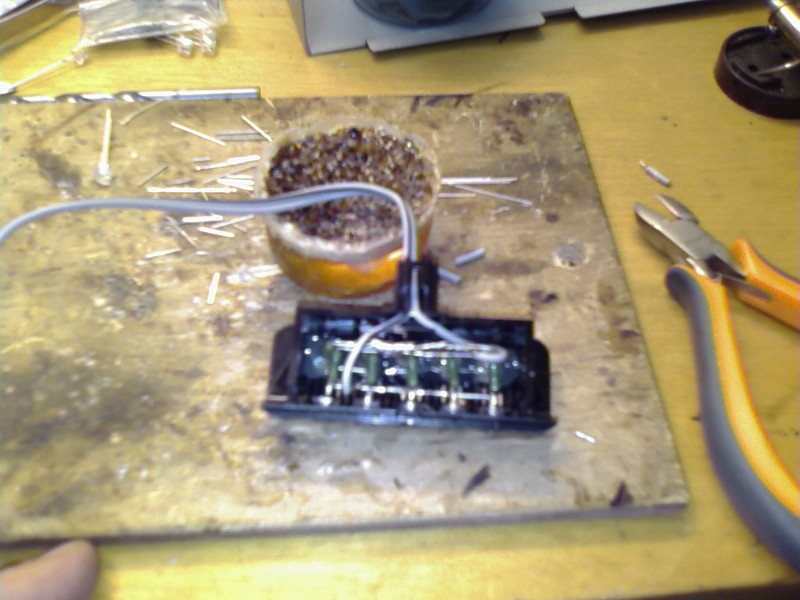

    3. Подпаиваем провода, заливаем все горячим клеем:

    4. Проверяем :)

    5. Вот такой разъемчик (мама) отлично входит внутрь штатного папы сузуковского:

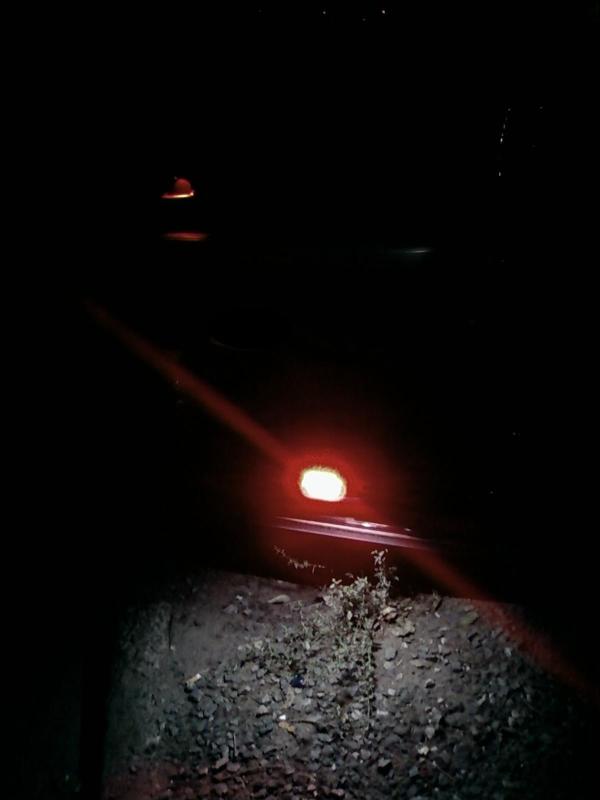

    6. Вставляем в дверь, выглядит офигительно! Белого света много (на фото видно, как ночью освещены ярко камушки под дверью), красного достаточно, чтобы указать сзади едущему на габариты препятствия. А еще на фото видно, как светится подсветка ручки двери! :)

    Вот и все. Супруга на это сказала, что надо еще ультразвуковой эхолот встроить в правую дверь - чтобы мерять глубину луж :) Есть у меня такая особенность - высаживать пассажира посреди луж :)

    Alex100, Никита34, and72 и 20 другим нравится это.
  25. ka_su

    Регистрация:
    1 сен 2007
    Сообщения:
    52
    Адрес:
    Казахстан
    Не ну теперь то видно же есть лужа или нет...+1

  26. -=ASF=-

    Регистрация:
    20 июн 2006
    Сообщения:
    112
    Адрес:
    Москва
    Про питание не совсем понял!
    Когда менял аккустику видел этот разъем, предположил что он предназначен для питания дверного плафона, НО! проверил и удивился, что при открытой и закрытой двери на нем ВСЕГДА есть напряжение! Подсветка горит постоянно?
    :wideyed:

  27. DVK

    DVK

    Регистрация:
    11 авг 2007
    Сообщения:
    307
    Адрес:
    Donetsk
    Нет, конечно!
    На этом разъеме земля появляется через выключатель двери.

  28. .VR

    .VR

    Регистрация:
    24 янв 2007
    Сообщения:
    666
    Адрес:
    Ростов-на-Дону
    Ну что господа, кто выложит номера штатных плафонов с лампочкой (вместо заглушек)? Хочется сделать подсветку, а вышеперечисленную работу не осилю- не умею ни паять ни дырки ровно сверлить:)

  29. Dimon1

    Регистрация:
    10 окт 2006
    Сообщения:
    649
    Адрес:
    г.Москва
    внизу есть ссылки на похожие темы. там всёёёёёё есть
    для ленивых - http://www.suzuki-club.ru/forum/showthread.php?t=12371

  30. .VR

    .VR

    Регистрация:
    24 янв 2007
    Сообщения:
    666
    Адрес:
    Ростов-на-Дону
    Для таких-же "ленивых" как и я :

    номер плафона (а не заглушки, как многие тут давали) - 36550-65J50
    провод от плафона до разъёма в двери (его уже тут давали) - 36826-65J00

    источник (пришлось разбираться с итальянским:D )

    Заказываю, как приедут выложу фотоотчёт.

  31. BopoH

    BopoH Гардемарин

    Регистрация:
    9 июн 2006
    Сообщения:
    1.004
    Адрес:
    Москва
    получается и провод тоже нужен? Хотя в соседней ветке по номеру 36826-65J00 пришла заглушка, а не провод :)
