Экспедиционный багажник своими руками

[Artrom]

Рейлинги и длинномеры неудобно класть, и да, из трубы вроде проще.



[ilyushka]

из трубы вроде проще

Этт кому как. Я свои все багажники наеборот из профиля делаю, ибо проще стыковать.



[Vatcek]

Наши авто и так "идеал по обтекаемости"....
А ещё и на багажнике такой "чуб" совсем не по делу будет.



[Forg]

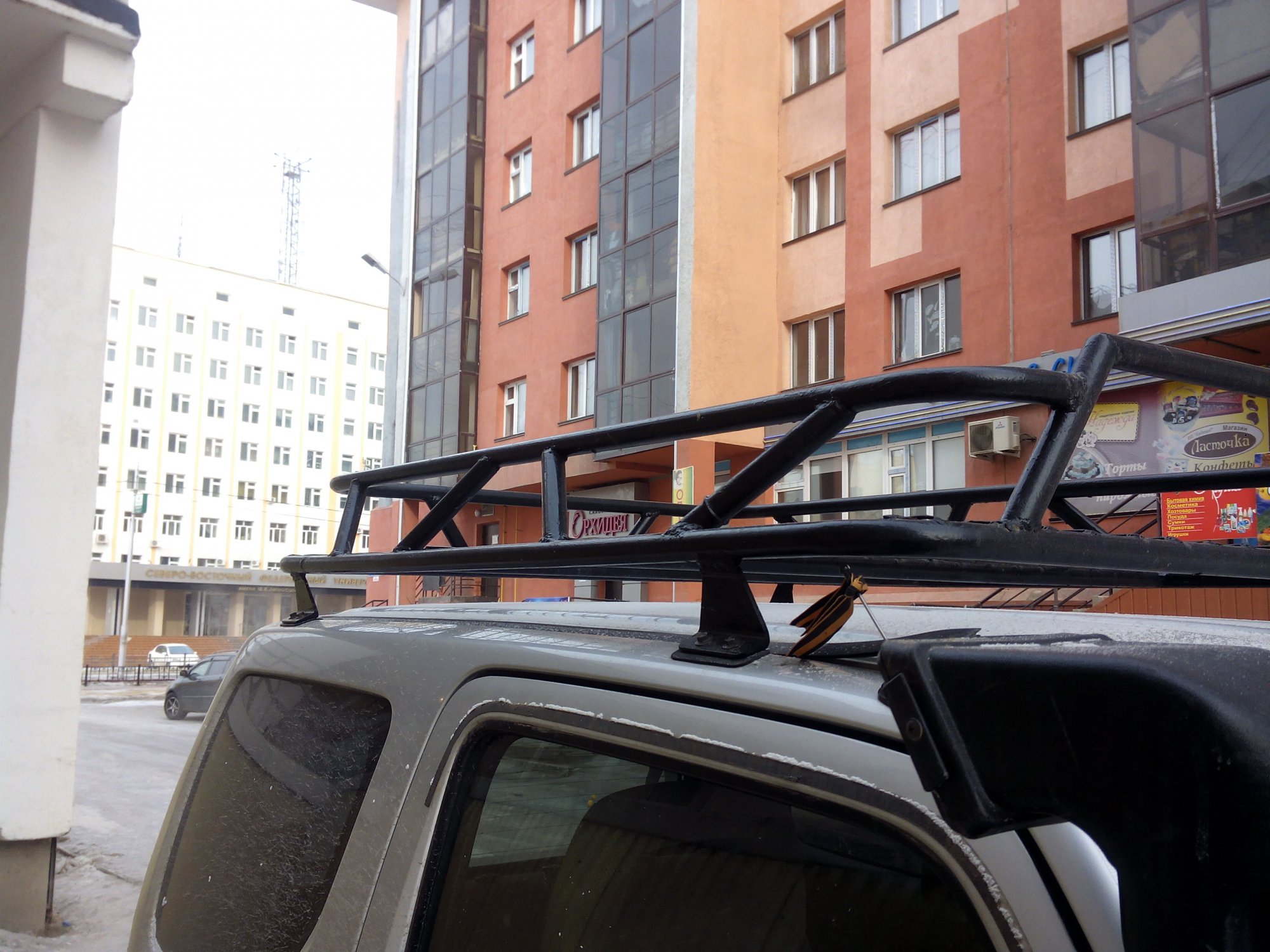

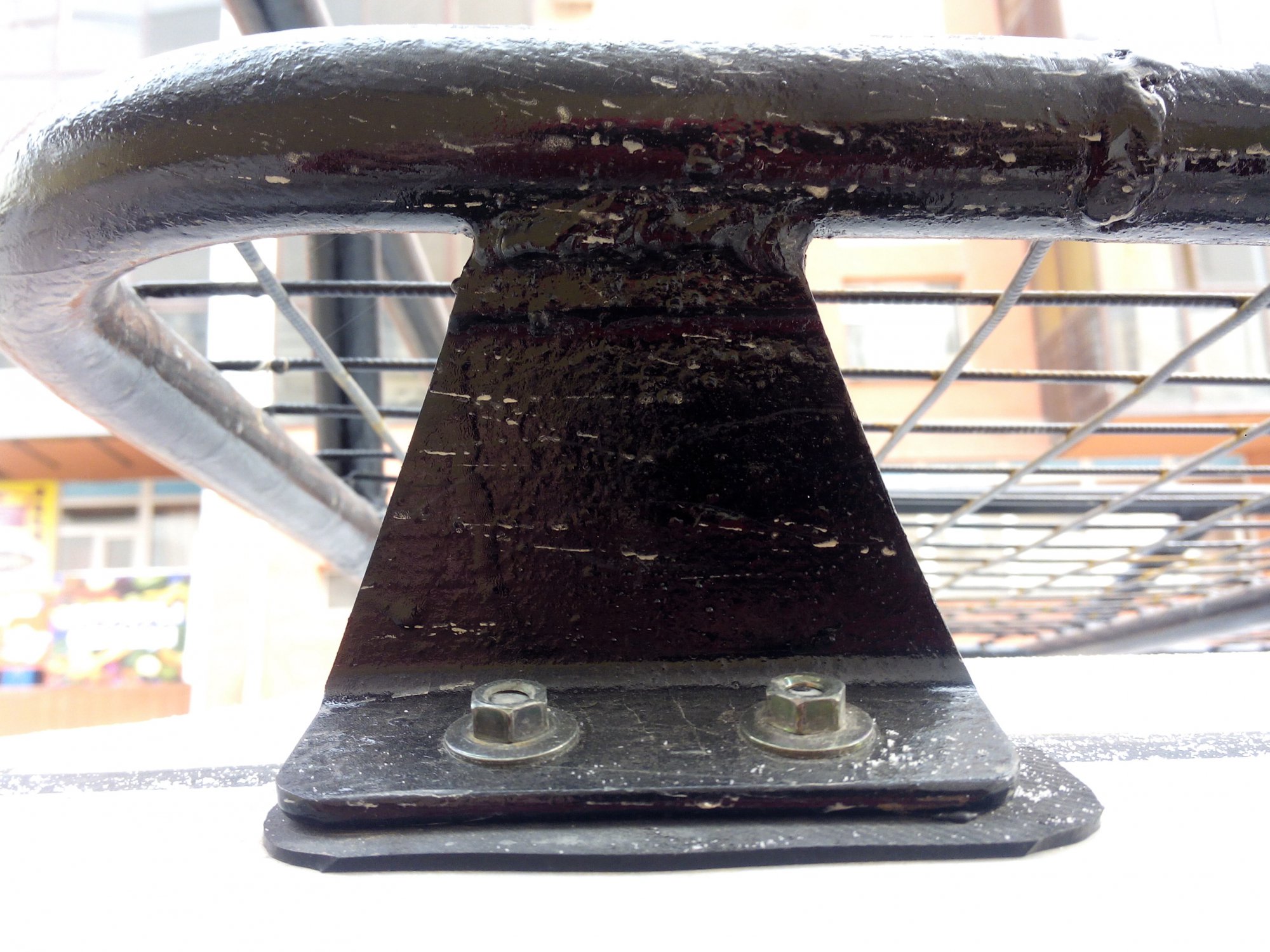

Рейлинги сними и крепи багажник как то так, основа швеллер



[ParakaVN]

Рейлинги сними и крепи багажник как то так, основа швеллер

Пардон за оффтоп, чем покрашен тот что на фото? Да и не только тот, наверное, интересуют способы стойкой покраски, так сказать, в "колхозных" условиях (Раптор, порошковую или из балончика не предлагать)



[Forg]

чем покрашен тот что на фото?

я не заморачивался, покрасил краской "3 в 1 по ржавчине" кисточкой))
http://i.otzovik.com/2014/07/09/1155627/img/23705304.jpg вот такая банка, но неважно, их много разных



[ilyushka]

3 в 1 по ржавчине

Тож такой краской все железяки на авто крашу - не дорого и практично!



[PINKY]

я учёл ваши замечание про рейлингов и переднии подъём,
и есть еще 1 вопрос:
чем лучше строить из круглый трубы или йз квадратной трубы ?



[Forg]

Из круглой аэродинамика лучше будет да и красивше выглядит



[dimoktmb]

Из прямоугольной. У круглой прочность одинаковая во все стороны, а у прямоугольной нет. Нужна прочность для удержания груза, а не для тарана багажником об стены. Грамотно спроектированный, будет легче, чем из водопроводной трубы.
Аэродинамика черенка от лопаты по сравнению с машиной ничтожна во всех смыслах. Любая конструкция на крыше будет свистеть и сопротивляться, хоть круглая, хоть квадратная.



[LaCrema]

Аэродинамика заметна еще как. Из квадратной трубы шумит гораздо больше.



[Forg]

Грамотно спроектированный, будет легче, чем из водопроводной трубы

тут я, пожалуй, соглашусь даже не грамотно проектированный при прочих равных будет легче ибо стенка у квадратной трубы тоньше



[g r e e n]

Рекомендую поузнавать как гнуть квадратную трубу, возможно после получения дао, вопросы по выбору трубы отпадут сами собой



[Forg]

Рекомендую поузнавать как гнуть квадратную трубу

Яб даже не пытался гнуть болгаринг 80 левела под разными углами и сварка творят чудеса



[ilyushka]

Гнуть можно и не тока круглую трубу, но и профильную. Вопрос в другом - зачем гнуть, когда можно подрезать?



[g r e e n]

Можешь показать результаты гнутья профильной трубы, скажем, 20х20?



[Schir]

гнутья профильной трубы, скажем, 20х20?

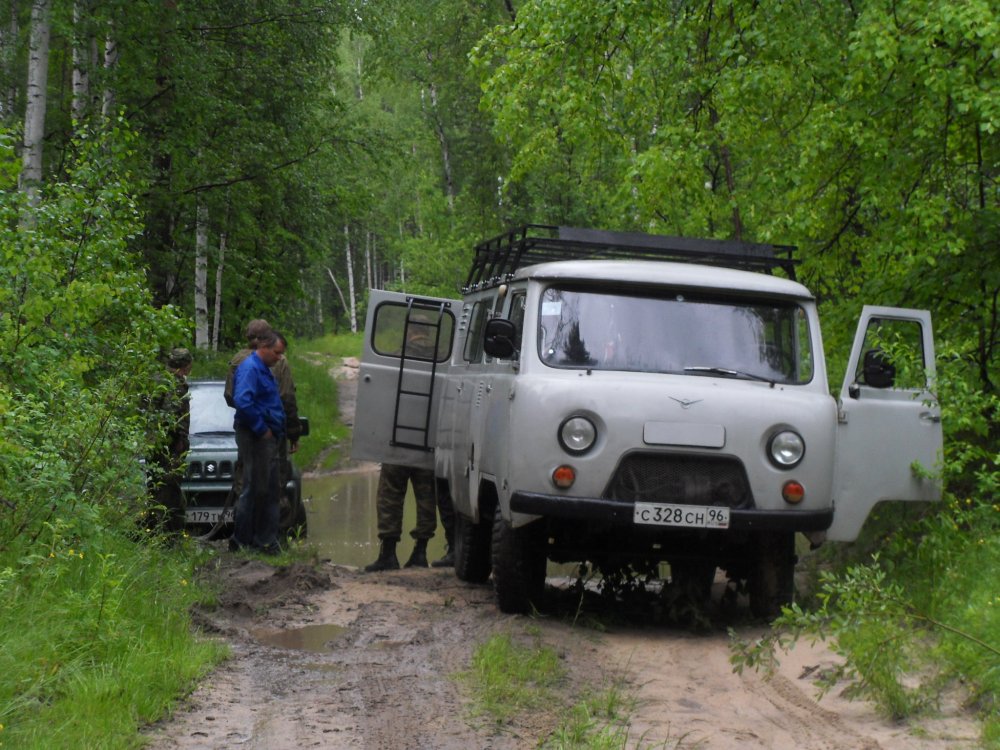

лесенка и багажник, видно правда не очень хорошо

гнули примерно в таком трубогибе



[havok01]

Че ее гнуть то? Старые тумба-кровати на свалке кучами валяются Там профиль 15х15 2мм.



[Garaj]

Пардон за оффтоп, чем покрашен тот что на фото? Да и не только тот, наверное, интересуют способы стойкой покраски, так сказать, в "колхозных" условиях (Раптор, порошковую или из балончика не предлагать)

Красил свой багажник краской с молотковым эффектом, посмотри пост 239 в этой теме. Уже два года катаюсь, нигде не облупилась и не облезла, к тому же автомобиль всегда живёт на улице



[ilyushka]

Можешь показать

Бери пива и заходи - ешшо не то загну...



[LaCrema]

А если подходить серьезно, то круглую трубу можно найти бесшовную из конструкционных сталей, а квадратной такой не бывает ).



[g r e e n]

Таким трубогибом хорошо получаются дуги для теплицы. Сделать им радиус гиба приемлемый для багажника, скажем R=ширина профиля*5, нифига не получится.



[LaCrema]

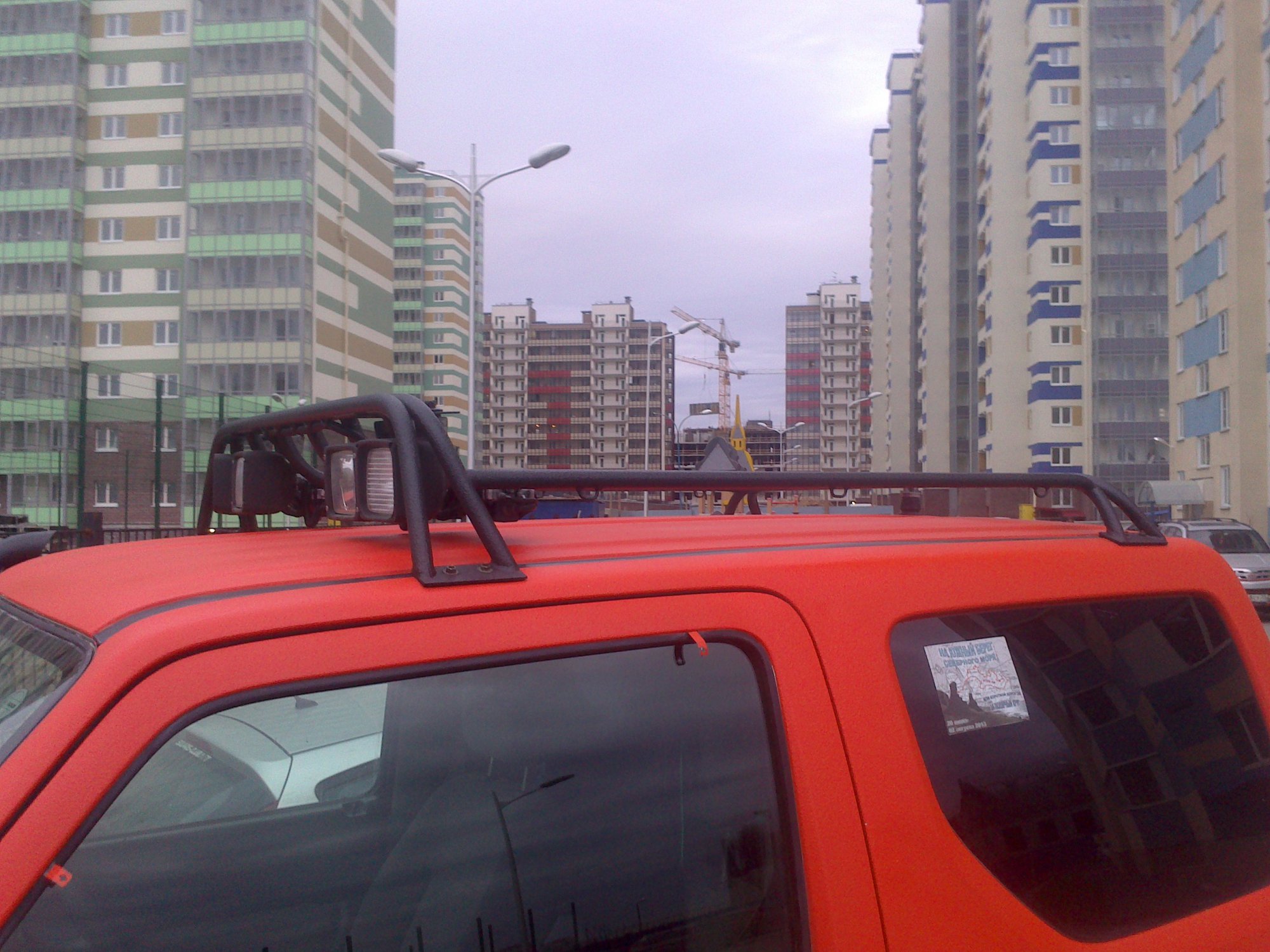

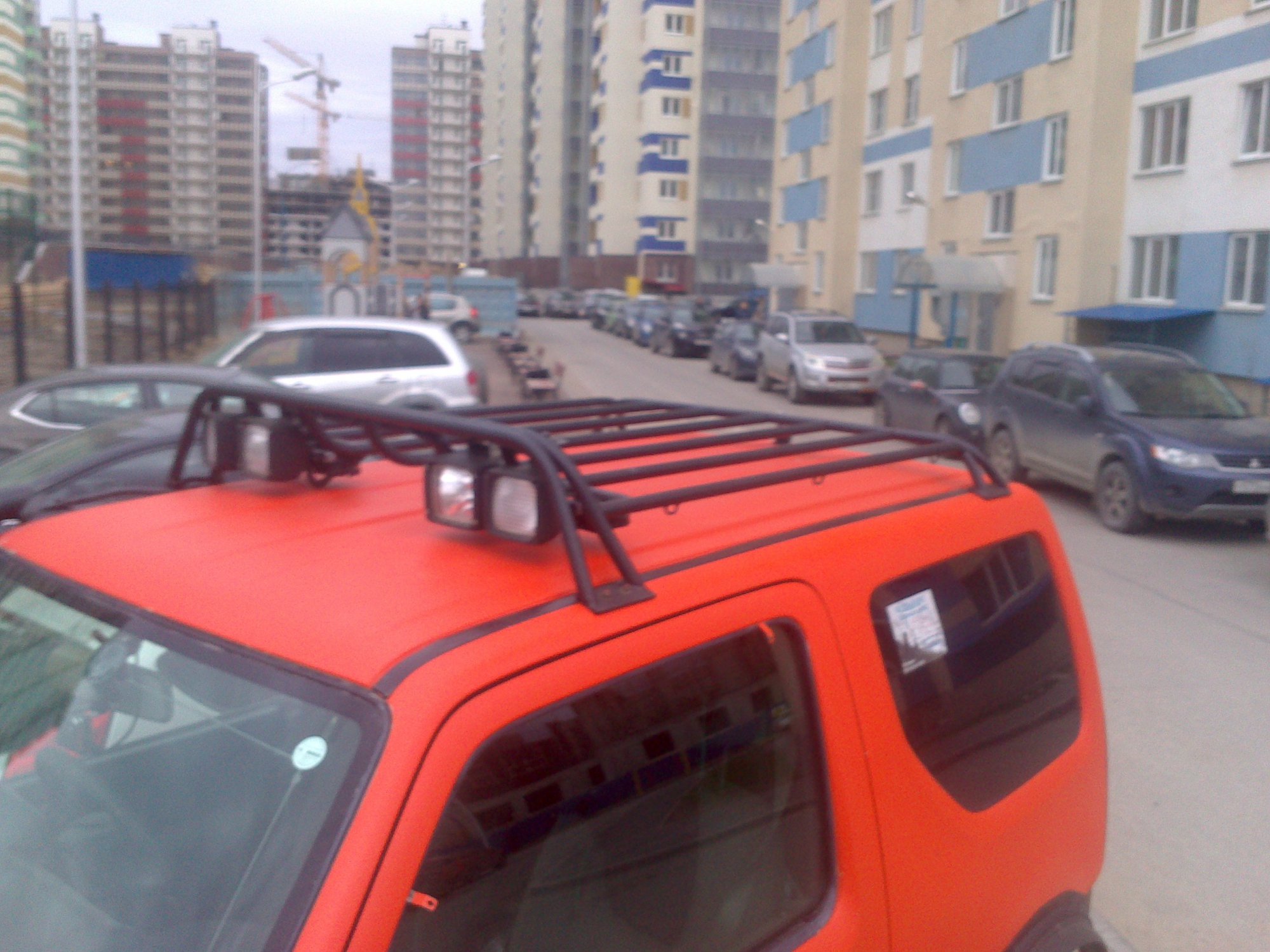

Багажник-минимализм.

Запилил наконец.
Трубы для него я купил год назад, а идея такого багажника была наверное с самой покупки машины.
Просто платформа с местом под люстру. Ничего лишнего, но все необходимое. Люстра не засвечивает капот, фары полностью защищены от веток. Платформа подходит и для перевозки длинномеров, и для перевозки канистр и гермомешков с вещами. Двойные гнутые поперечины спереди и сзади и 7 одиночных продольных туб. Минимальные габариты, ничего лишнего нигде не выступает. Покрашен естественно раптором.

Главная фишка - холоднокатанная тонкостенная бесшовная труба СТ-20, благодаря чему багажник без люстры весит 10 кг и имеет прочность много выше разумных пределов по перевозке тяжести на крыше.



[dimoktmb]

Багажник-минимализм.

Буду делать примерно такой же минимализм, только под сандтраки и из алюминиевой трубы. Клево смотрится!



[Schir]

Багажник-минимализм

все круто, но есть одно замечание, особенно актуально для

алюминиевой трубы

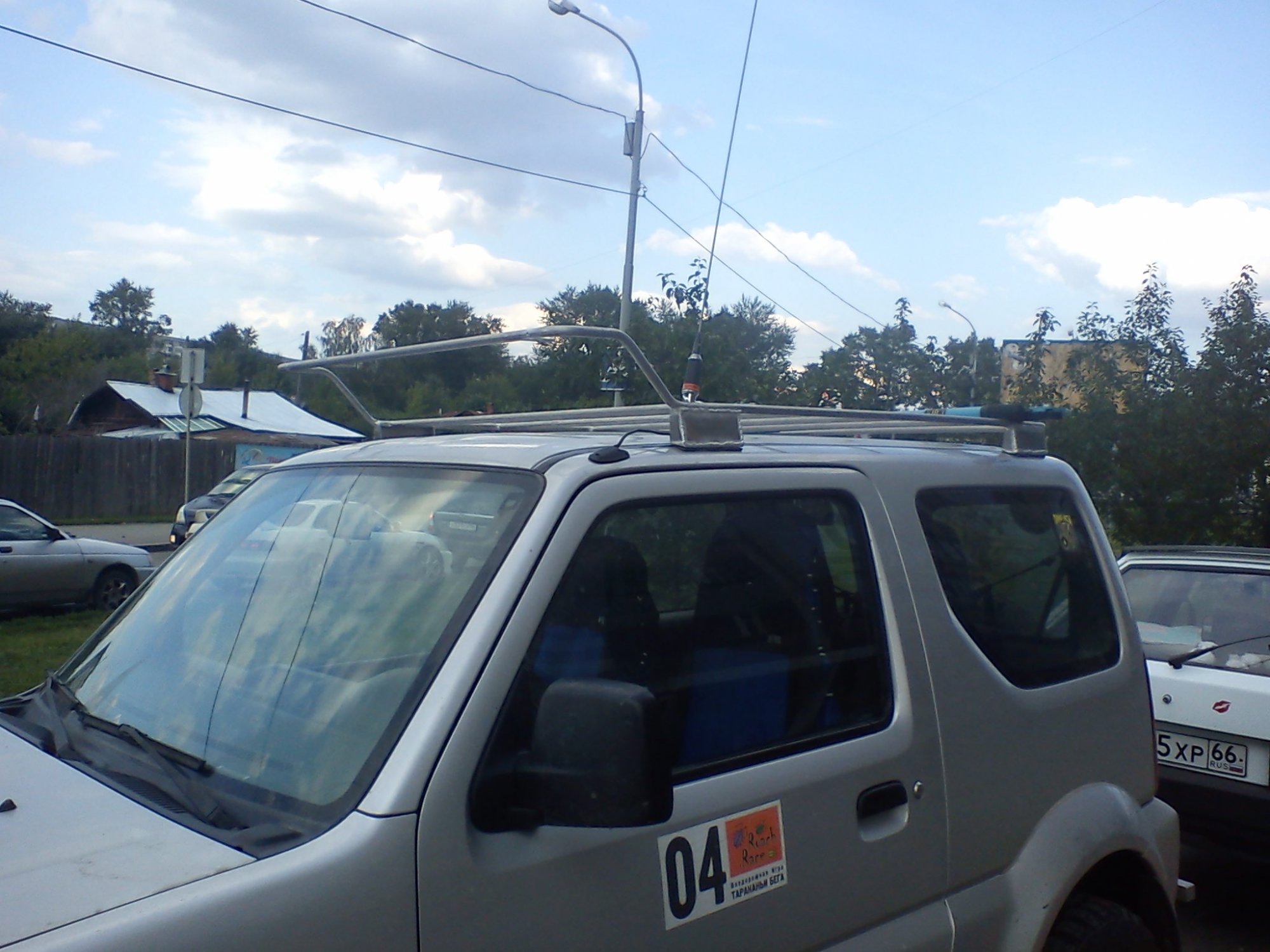

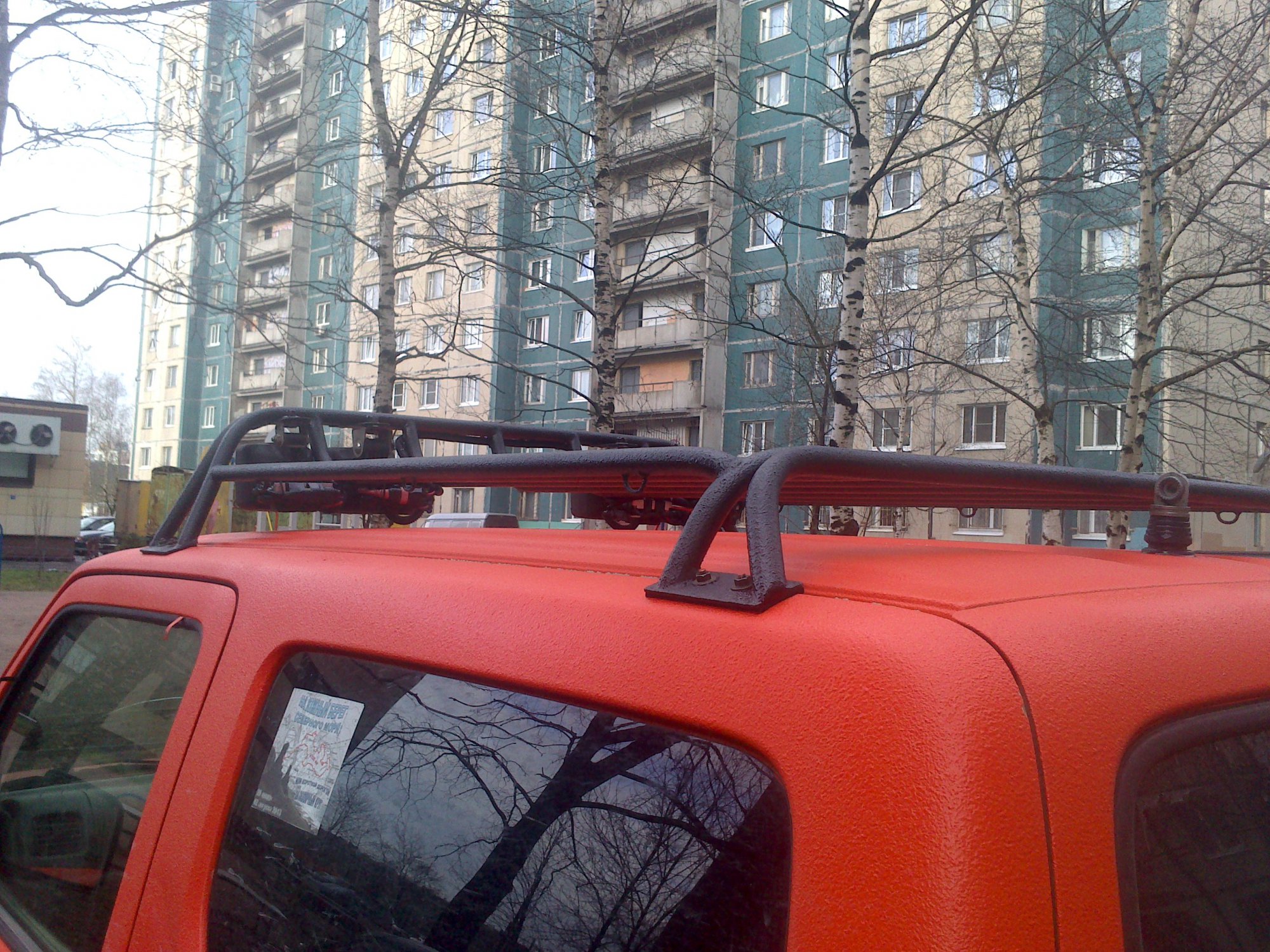

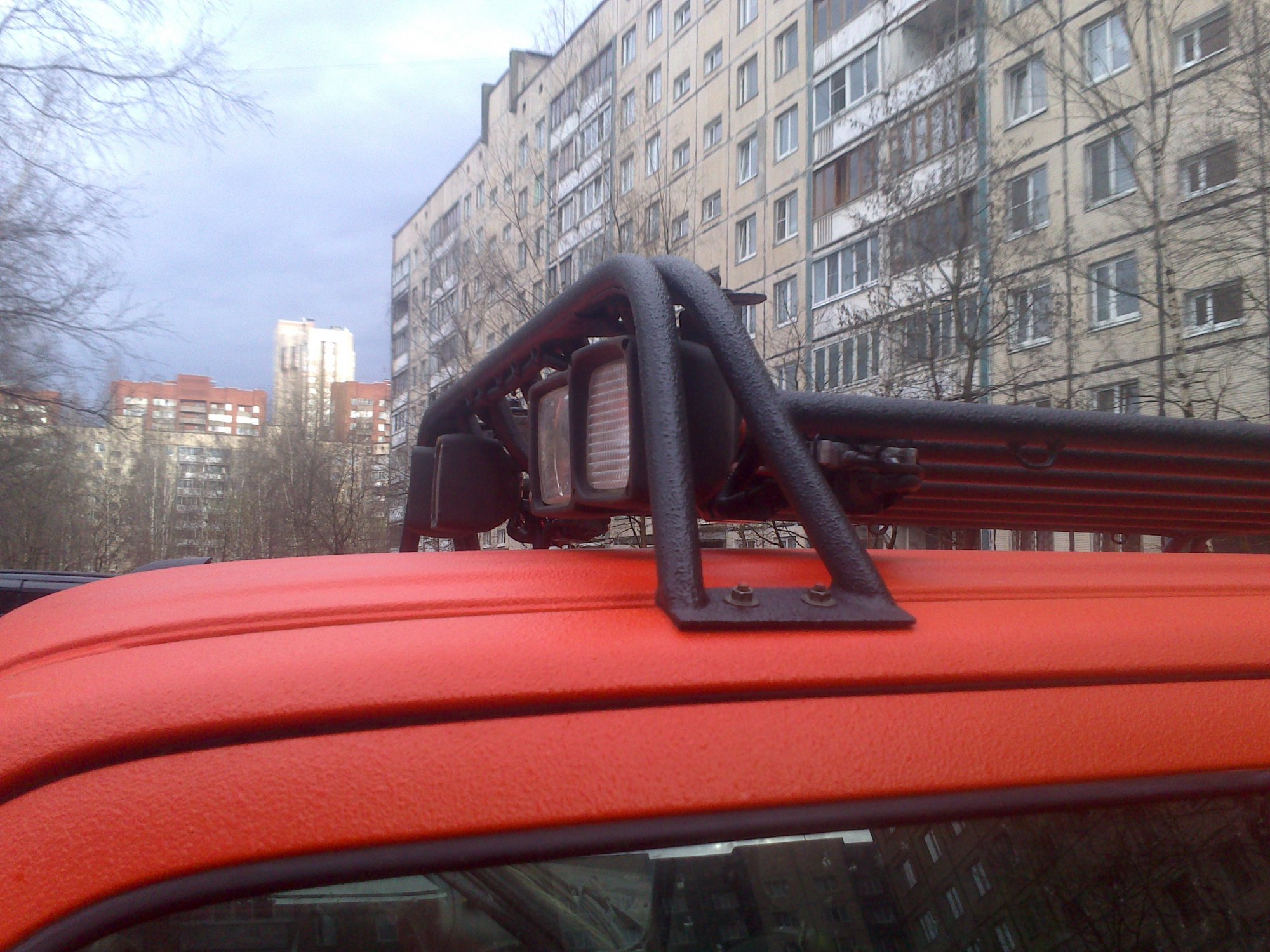

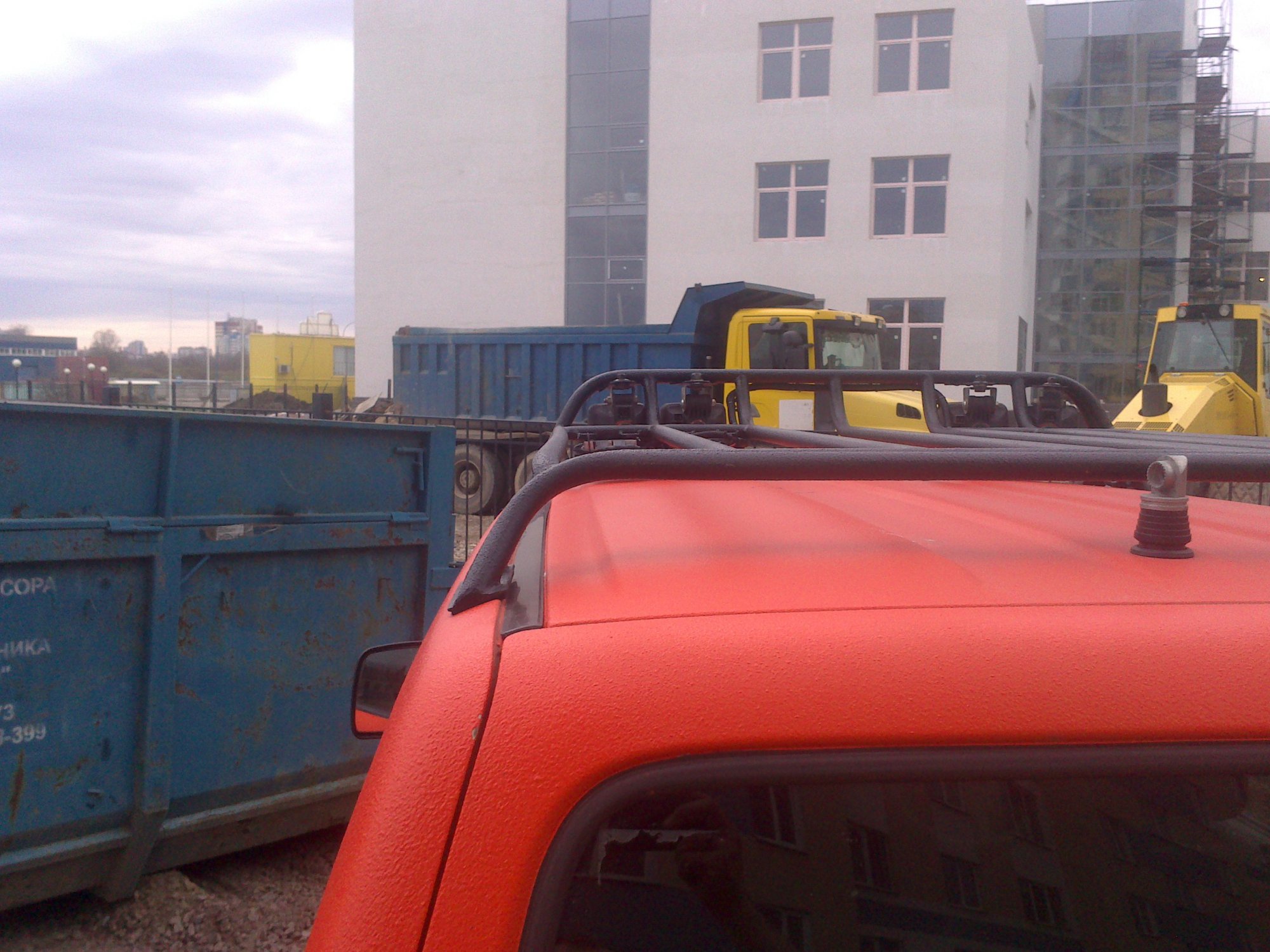

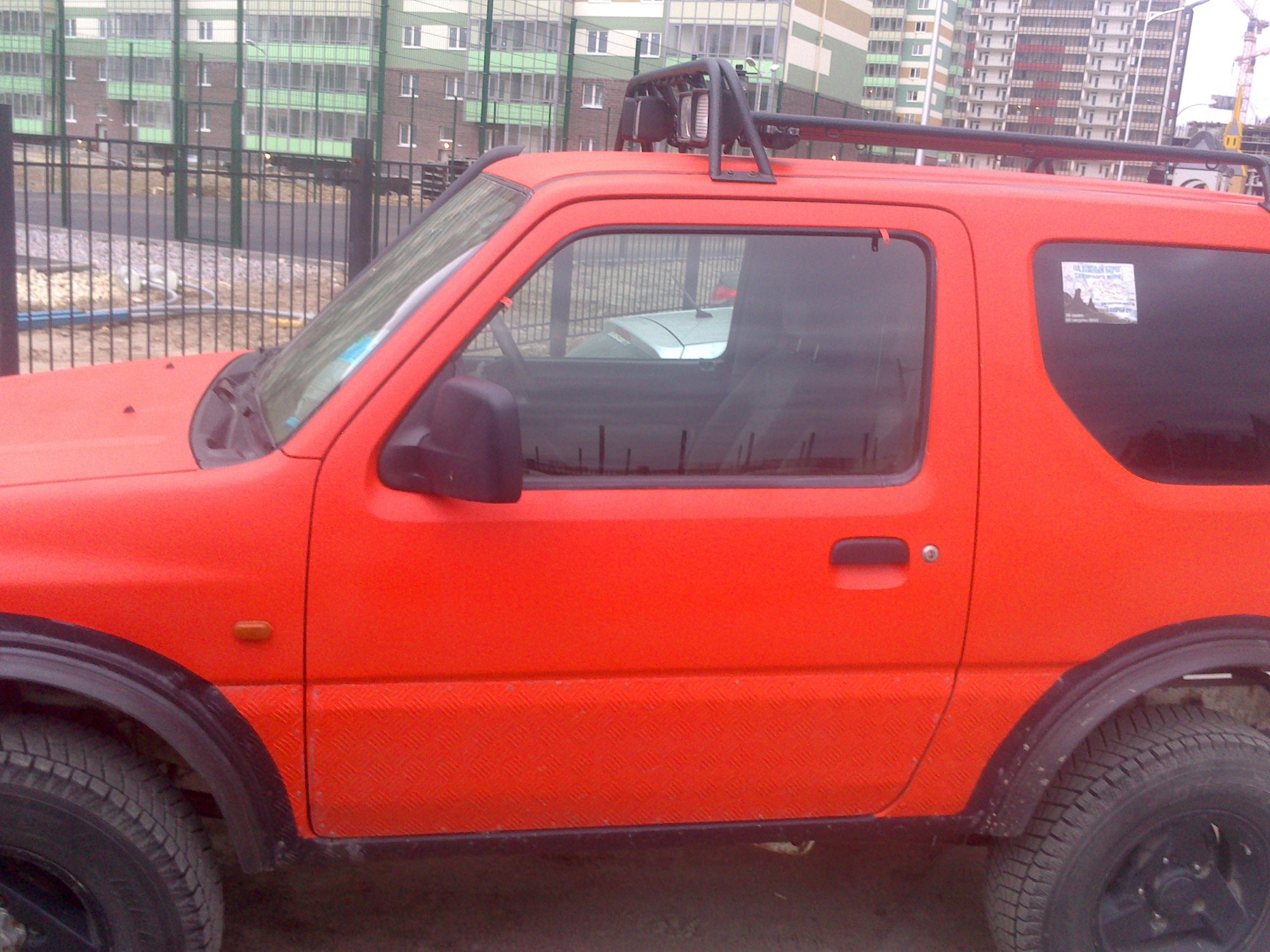

у меня было сделано так

это конечно выше чем у LaCrema, но шанс словить такой дугой ветку остаётся.
Я, можно сказать, на первом выезде, этой дугой поймал ветку так, что она развилкой попала по середине трубы джима на скорости примерно 20км/ч "подкинуло" вверх!, дугу естественно оторвало по швам, а на месте крепления к крыше остались вмятины. Теперь у меня багажник просто плоский, над люстрой 2ой год думаю.



[LaCrema]

все круто, но есть одно замечание, особенно актуально для

у меня было сделано так

это конечно выше чем у LaCrema, но шанс словить такой дугой ветку остаётся.
Я, можно сказать, на первом выезде, этой дугой поймал ветку так, что она развилкой попала по середине трубы джима на скорости примерно 20км/ч "подкинуло" вверх!, дугу естественно оторвало по швам, а на месте крепления к крыше остались вмятины. Теперь у меня багажник просто плоский, над люстрой 2ой год думаю.

Дак разница не в высоте, разница принципиальная в конструкции ). У меня нет обратного наклона для сбора веток ).



[abcom]

Багажник-минимализм.

А что, прикольный! )))



[Schir]

для сбора веток ).

а я ветку не сбоку поймал, а прям по центру, зацепилась за сучек и наклон деревца против днижения был, но может это случай 1 на миллион
Мою дугу оторвало потому, что конструкция не была жёсткой, а что бы оторвало в противном случаи я не знаю, может сучек, а может и шпильки.

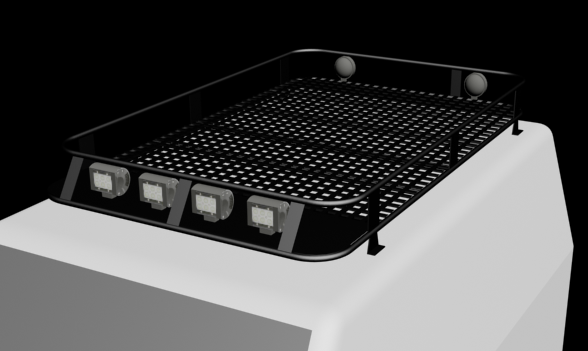

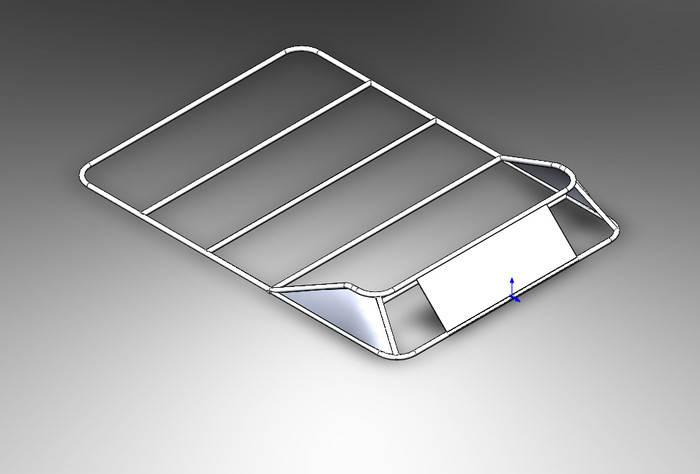

переработал эскиз вот в такой вид

но до реализации дело еще не дошло... и концепция по люстре изменилась, склоняюсь к ледбару



[Мятноkрылый]

Совсем забыл про форум... ибо все в основном на драйве сидят и делятся опытом...

Выкладу и тут свою работу.
Багажник хотел с самого начала как купил машину, так как один рейлинг был в труху после переворота машины... - но багажник собирался строить когда свет рабочий будет на руках.

Основная концепция была это свет ПОД багажником и сам багажник это просто площадка.

Так как все(особенно кто на соревнованиях учавствует) ведут борьбу за вес автомобиля, то и багажник если делать то из алюминия - что я и сделал, как только получил световую балку от ёжика на руки.

Для этого купил:
алюминиевый профиль 30*30*2мм — 6 метров
алюминиевый профиль 25*25*2мм — 9 метров
алюминиевый уголок 100*50*5мм — 1 метр(нашел в гараже)

труба 30*30 ушла на периметр, а 25*25 во внутрь
путем нехитрого чертежа и сварочных работ была получена вот такая платформа

потом прикрутил пластины на место рейлингов, выставил платформус учетом расположения световой балки под ней...

приварил платформу к пластинам, обварил все это дело, поставил балку

провода от балки очень удобно прятать в трубу

получилось как то вот так

потом пошел дальше
опять купил алюминиевый профиль и сварил сендтраки в виде лесенки
купил хайлифт

Основа из профиля 50*30*3мм — 6метров(4 отрезка по 120см и 4 отрезка по 30см)
Внутренние ребра из профиля 40*20*2мм — 3метра(10 отрезков по 30см)
И пара отрезков круглой трубы 20*2мм, профиля 100*40*4мм(который порезали и сварили в размер 60*40*4мм), и уголка 50*50*4мм

в центральных ступеньках вварили трубки алюминиевые для крепления к багажнику

к багажнику приварили уголок и болты с барашками для крепления сендтраков

сварили "уловитель-держатель" рейки хайлифта

все это теперь вот так размещено на багажнике

цена вопроса:
материал на багажник - 2500р + сварка 3500р, итого 6000р
материал для сендтраков - 2000р + сварка 2000, итого 4000р

багажник уже испытан деревом - боком проскользил по дереву, тем самым спас крышу от замятия!
сендтраки также испытаны на соревнованиях - сварены с запасом!!!:dirol:



[havok01]

над люстрой 2ой год думаю.

плоские диодные лампы с нижней части не вмонтировать? Или сразу балку, они бывают всего 4см. в высоту.[DOUBLEPOST=1430654060,1430653968][/DOUBLEPOST]Во, пока писал, мятнокрылый все выложил 8)
