Разъём распределителя с 95г

Тема в разделе "Vitara, X-90, Sidekick, Escudo", создана пользователем gorst, 19 окт 2008.

  1. gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.811
    Адрес:
    г.Сосновый Бор, Лен.обл.
    Раздобыл распределитель с 95г, у которого 7-контактный разъём, но нет информации о назначении контактов. В автодатовской книжке только цвета проводов и нет номеров выводов.

    Не знает ли кто соответствия цветов и номеров контактов, или может кто посмотрит у себя порядок следования цветов проводов в разъёме такого распределителя?

  2. Загрузка...


  3. gorst

    Регистрация:
    11 янв 2007
    Сообщения:
    4.811
    Адрес:
    г.Сосновый Бор, Лен.обл.
    Ответ: Разъём распределителя с 95г

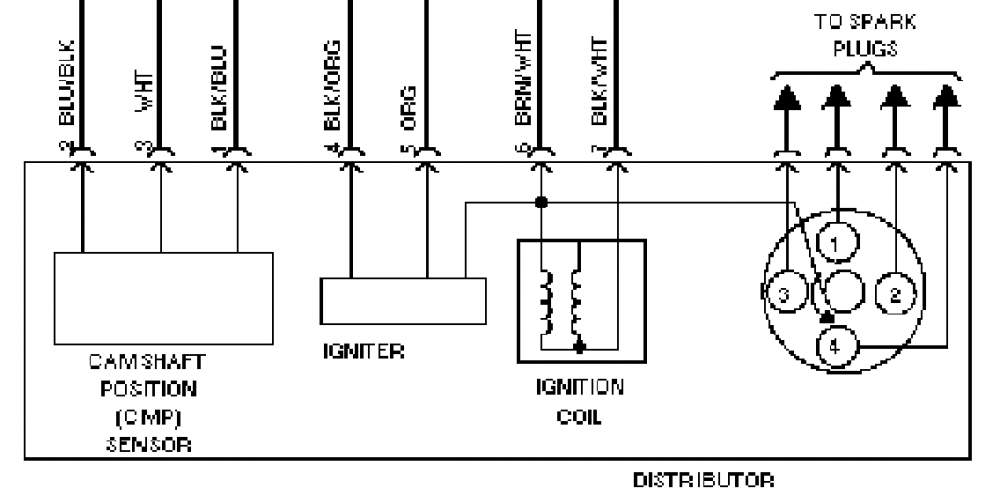

    Вопрос снят. Помогли на другом форуме схемкой. Может кому пригодится:


    Вложения:

    • distrib_95.jpg
      Размер файла:
      49 КБ
      Просмотров:
      110
