Да будет тихо и тепло)

krolik131287

Местный
10 Июль 2008
489
51
0
36
Воронеж-Москва
Езжу на ...
Suzuki Grand Vitara XL-7 H27A МКПП 2004 Dobinson lift+Hercules Terra Trac A/T 245/70 R16
Ну вот мы плавно и подошли к самой шумоизоляции! Была установлена шумоизоляция во внутренние полости дверей! Клеилась сандвич-панель состоящая из слоя: виброизоляции-фольги-шумоизоляции-фольги! Ширина исходного материала составляла 60см! Отрезалась по высоте двери в 62 см! После была произведена резка на ровные части по 20 см для удобной оклейки! Каждая полоска резалась в месте ребра жёсткости двери! Само ребро жёсткости оклеивалось путём наложения по всей длине куска шумоизоляции! Все швы были проклеены тонкой алюминиевой фольгой(на подобии скотча) ! Это обязательный аспект для тотального шумоизолирования!

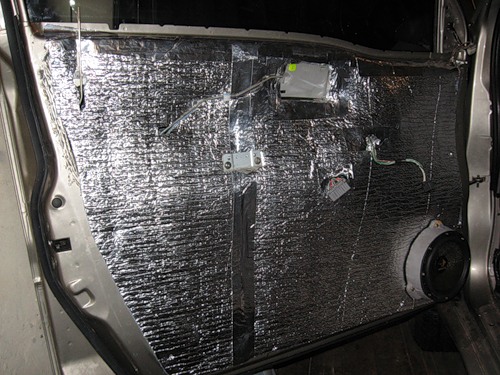

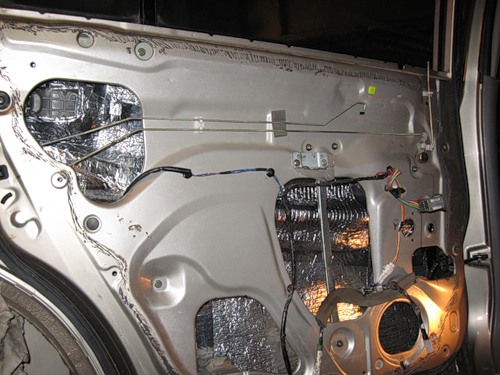

Так выглядит водительская дверь с внутренней шумкой!

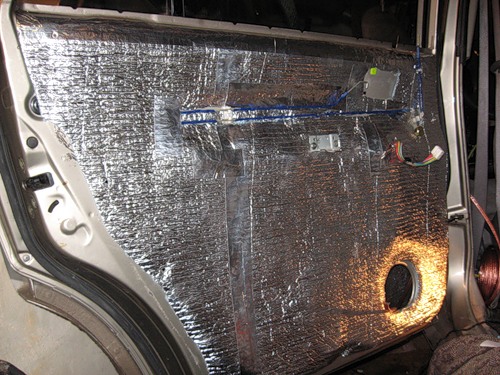

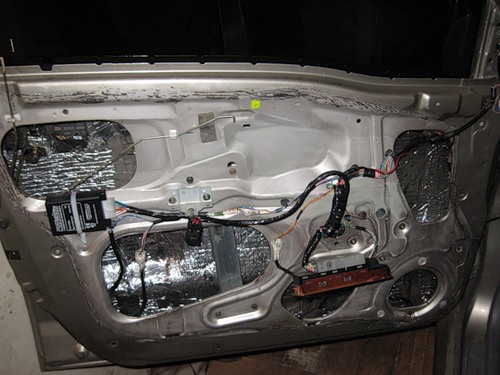

Так выглядит задняя дверь с внутренней шумкой!

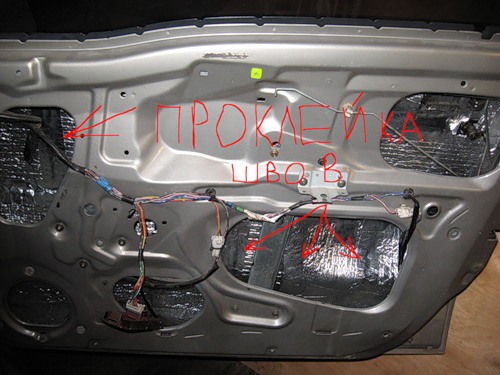

Проклеены швы!!!

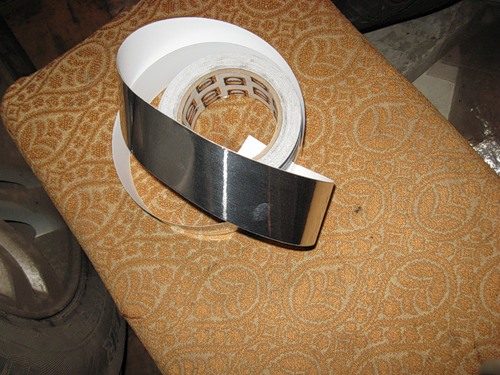

Лента для проклейки швов!
Далее будем продолжать, просто сейчас нельзя делать внешнюю шумку дверей ибо не протянуты провода, которые в свою очередь едут из Москвы!



krolik131287

Местный
10 Июль 2008
489
51
0
36
Воронеж-Москва
Езжу на ...
Suzuki Grand Vitara XL-7 H27A МКПП 2004 Dobinson lift+Hercules Terra Trac A/T 245/70 R16
Ответ: Да будет тихо и тепло)

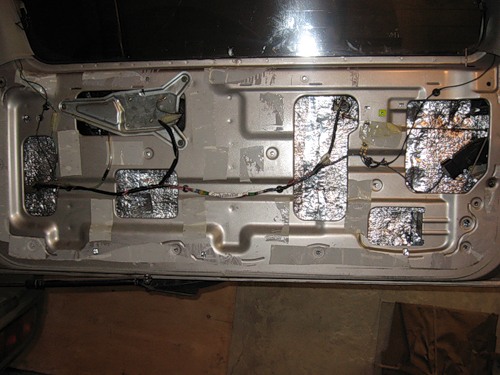

Таким жеобразом была подготовлена и дверь багажника! Сначало была оклеена внутренняя поверхность двери! Для того, что бы заклеить всё внутреннее пространство - шумка резалась небольшими кусками! Иначе вы её даже в дверь не затрамбуете! Снимался механизм заднего стеклоочистителя! В итоге имеем полностью оклеенную внутреннию поверхность!

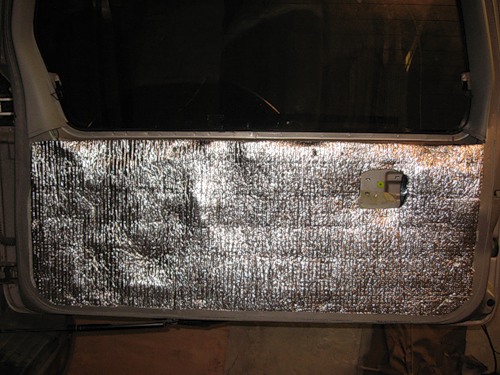

Далее мы оклеиваем внешнюю поверхность двери! Прикладывая на лист шумки обводим примерный размер по пластиковой обшивке! Сложно было поставить обшивку на место, при толщине шумки в 8мм! Но герои не ищут лёгких путей) всё собрано! Верхню рамочную обшивку не стал снимать и там клеить, из-за слишком маленькой поверхности и длительного процесса разборки! В итоге имеем такую дверь:

Статья только в самом начале, далее всё самое интересное!:thumbsup:


сан сиб

Наш человек
6 Октябрь 2007
238
19
0
45
кемерово
Езжу на ...
SVG v6,1998,мех,немец.Продал((((
Ответ: Да будет тихо и тепло)

:D Давай,давай,пленки не жалей,фиксируй все подробнее.Браво! Ай


vitarat

Наш человек
24 Июнь 2008
180
20
0
пермский край
Ответ: Да будет тихо и тепло)

Вопрос,если можно,не по теме.
На первом фото виден блок-доводчик стеклоподьемников.Сам ставил?


krolik131287

Местный
10 Июль 2008
489
51
0
36
Воронеж-Москва
Езжу на ...
Suzuki Grand Vitara XL-7 H27A МКПП 2004 Dobinson lift+Hercules Terra Trac A/T 245/70 R16
Ответ: Да будет тихо и тепло)

Вопрос,если можно,не по теме.
На первом фото виден блок-доводчик стеклоподьемников.Сам ставил?
Теперь его уже не видно! Доводчик был установлен во внутреннюю полость! А что собственно интересует? Ставил не сам, но ставил друг и может ответить на все ваши вопросы!



vitarat

Наш человек
24 Июнь 2008
180
20
0
пермский край
Ответ: Да будет тихо и тепло)

Теперь его уже не видно! Доводчик был установлен во внутреннюю полость! А что собственно интересует? Ставил не сам, но ставил друг и может ответить на все ваши вопросы!
Интересует-откуда взят сигнал на закрытие стёкол?
P.S.По уму-надобы новую тему создавать,администрация "заругает".


krolik131287

Местный
10 Июль 2008
489
51
0
36
Воронеж-Москва
Езжу на ...
Suzuki Grand Vitara XL-7 H27A МКПП 2004 Dobinson lift+Hercules Terra Trac A/T 245/70 R16
Ответ: Да будет тихо и тепло)

Интересует-откуда взят сигнал на закрытие стёкол?
P.S.По уму-надобы новую тему создавать,администрация "заругает".
Создавай новую тему! А я тебе все фоты подключения кину! Всё расскажу, что сам смогу! Я проосто в сигналках сам не очень! А так друг ответит он етой ерундой уже 8 лет занимается!


krolik131287

Местный
10 Июль 2008
489
51
0
36
Воронеж-Москва
Езжу на ...
Suzuki Grand Vitara XL-7 H27A МКПП 2004 Dobinson lift+Hercules Terra Trac A/T 245/70 R16
Ответ: Да будет тихо и тепло)

Вот потихоньку я и дошёл до внешней стороны изоляции дверей! Сегодня вашему рассмотрению предстаёт задняя дверь с полной шумоизоляцией! Не забываем проклеивать все швы) ибо эффект колонки должен быть достигнут) Проклеиваем всю внешнюю поверхность(желательно одним целым листом) после чего проверяем, как садиться обшивка! Главное, что бы из под обшивки не была видна "шумка". Получаем соответствующую картину:

После чего уже можно примерять нашу колонку с подиумом на своё законное место! Подиумы были рассчитаны верно, в результате чего колонка своим демфирующим кольцом упирается в обшивку! А сам дифузор попадает в зелёную зону, звук в салон попадает без искажений:thumbsup:


krolik131287

Местный
10 Июль 2008
489
51
0
36
Воронеж-Москва
Езжу на ...
Suzuki Grand Vitara XL-7 H27A МКПП 2004 Dobinson lift+Hercules Terra Trac A/T 245/70 R16
Ответ: Да будет тихо и тепло)

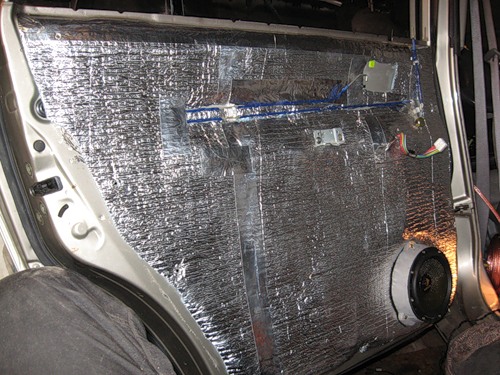

Сегодня закончил с шумкой дверей! Все двери оклеены и собраны! Обшивка встала как надо! Зазоров считай нет! Очень плотно сидит и не вибрирует! Короче всё как и должно быть! Колонки с подиумами стали на места идеально! Всё делалось по уже отработанной схеме!

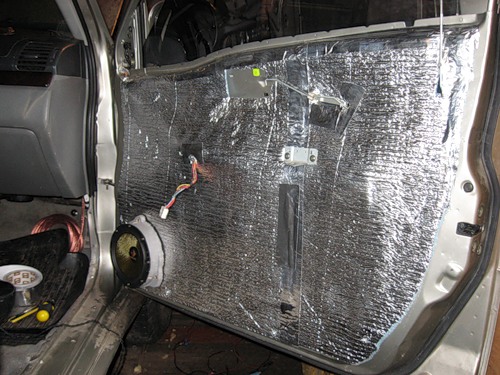

Передняя дверь

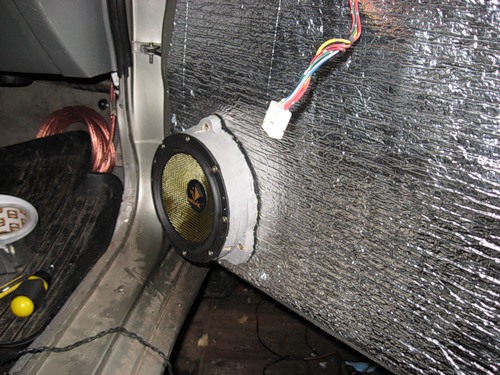

Колонка передней двери

Водительская дверь
Браво! Ай


krolik131287

Местный
10 Июль 2008
489
51
0
36
Воронеж-Москва
Езжу на ...
Suzuki Grand Vitara XL-7 H27A МКПП 2004 Dobinson lift+Hercules Terra Trac A/T 245/70 R16
Ответ: Да будет тихо и тепло)

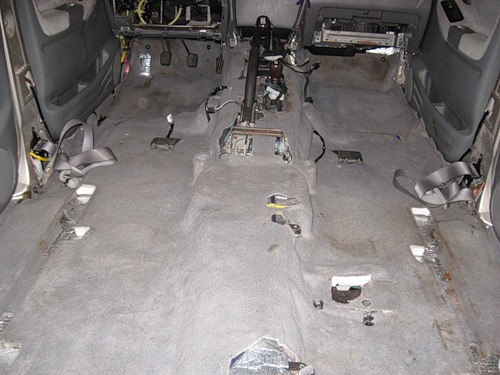

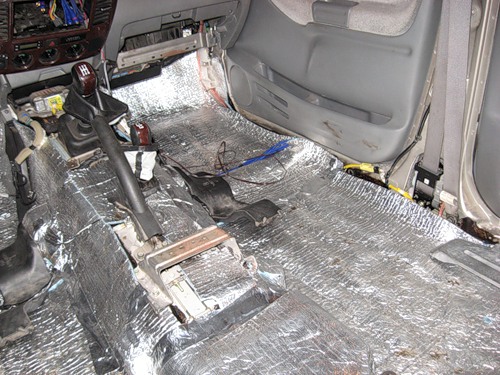

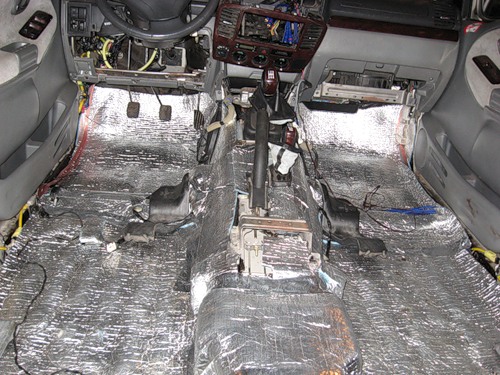

Закончили с шумоизоляцией пола! Весь пол был оклеен шумо-виброизоляцией! Швы по возможности проклеиваем лентой! Получаем такой вид:

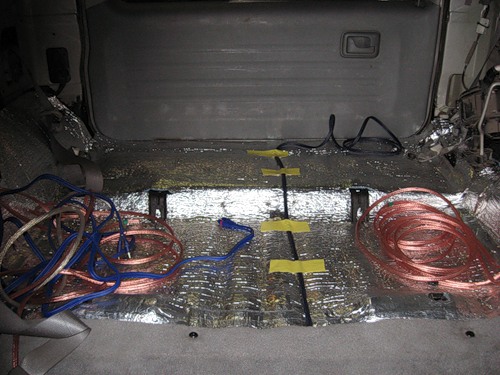

Задний отсек


Стелем наш коврик назад





krolik131287

Местный
10 Июль 2008
489
51
0
36
Воронеж-Москва
Езжу на ...
Suzuki Grand Vitara XL-7 H27A МКПП 2004 Dobinson lift+Hercules Terra Trac A/T 245/70 R16
Ответ: Да будет тихо и тепло)

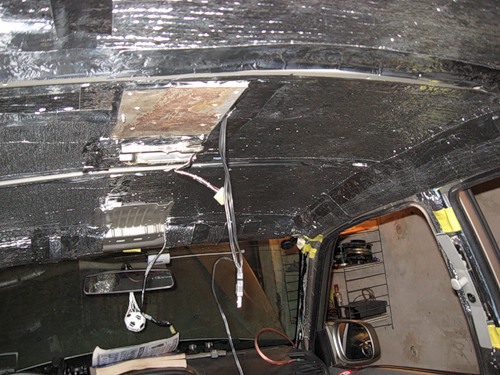

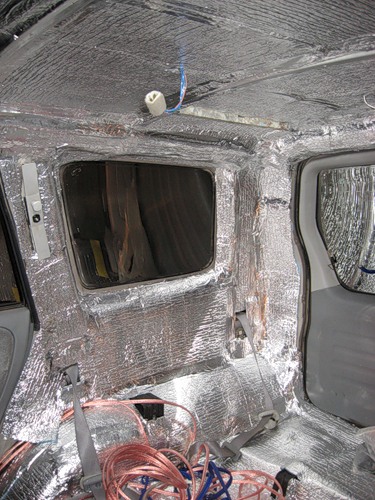

Сегодня была закончена шумоизоляция салона! Последним этапом была шумоизоляция крыши!

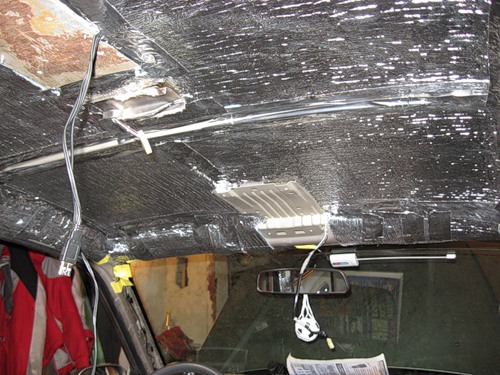

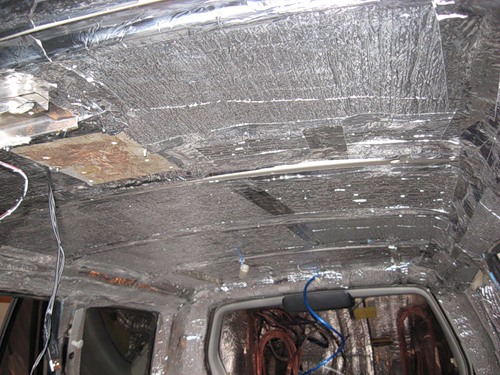

Шумка крыши выглядит так

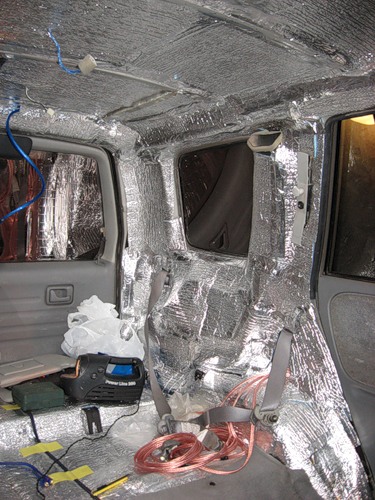

Шумоизоляция багажного отделения!

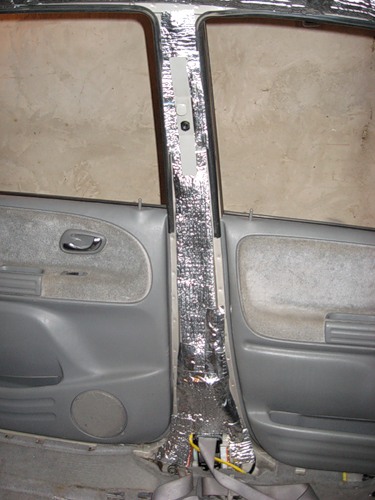

Так оклеиваем центральные стойки!
:thumbsup:

  • Нравится
Реакции: 1 человек

ADESGV

Продвинутый новичок
7 Январь 2009
38
9
0
43
Москва, СВАО
Езжу на ...
SGV 2002, V6 2.5L, АКПП, 4WD, USA
Ответ: Да будет тихо и тепло)

Уважаемый krolik131287. Не затруднит ли Вас выложить список использованных Вами материалов и их количество. Есть ли какие нибудь подводные камни при выполнении оклейки или разборке\сборке салона?
Заранее спасибо за ответ.


krolik131287

Местный
10 Июль 2008
489
51
0
36
Воронеж-Москва
Езжу на ...
Suzuki Grand Vitara XL-7 H27A МКПП 2004 Dobinson lift+Hercules Terra Trac A/T 245/70 R16
Ответ: Да будет тихо и тепло)

Уважаемый krolik131287. Не затруднит ли Вас выложить список использованных Вами материалов и их количество. Есть ли какие нибудь подводные камни при выполнении оклейки или разборке\сборке салона?
Заранее спасибо за ответ.
Я уже где то писал, что использовался материал аналог материала kicx! Из себя представляет сендвич панель состоящую из вибро и шумо изоляции! Толщиной 6мм! На всю машину было потрачено около 18кв.м. материала! Если у нас в продаже таковой не найдёте можно использовать стандартный метод: Визомат или Бимаст, а сверху оклеивать Спленом и всё!
При разборке следует уделить место замене шпиньков, которые часто ломаются, особенно на задней обшивке! И самый сложный момент снятие крыши XL-ки, устанавливать и снимать надо минимум вдвоём, всё остальное очень легко! Правда для этого нужен опыт:thumbsup:


ADESGV

Продвинутый новичок
7 Январь 2009
38
9
0
43
Москва, СВАО
Езжу на ...
SGV 2002, V6 2.5L, АКПП, 4WD, USA
Ответ: Да будет тихо и тепло)

Спасибо. Буду ориентироваться на 18 квадатов.
