Что-то я давно ничего нового не засовывал в свою любимую Гранд Витару :)
Надо исправлять положение, а то паяльничег заржавеет :)

Сегодня мы восполним пробел в возможностях штатного бортового маршрутного компьютера путем стационарной установки еще одного :)
Выбор пал на Multitronics SE-50V по нескольким причинам:
- он понимает почти все данные из витаровской реализации протокола OBD-2;
- достаточно много всяких параметров нужных показывает и можно откалибровать под свою машину;
- цвет дисплея настраиваемый и можно выставить политкорректный красный :)
- ну и вообще, IMHO, пока это лучший вариант для НСГВ.

Компьютер имеет стандартный одно-диновый размер, чего не скажешь о витаровском мини-бардачке :) Вообще, говорят, что в природе существуют переходные рамки на любой вкус, в том числе и в это место. К сожалению, мне таковые не попадались, но это не повод, чтобы все не сделать как надо самому!
Тем более, что в процессе наших предыдущих дополнительных подсветок салона мы так и не подсветили это ужасное место скапливания мусора, бумажек и запасных батареек на брелок :) А то бы рука не поднялась ломать собственное :)

Итак, компьютер куплен, мы приступаем к работе - по моим подсчетам, уйдет всего-то час-полтора...

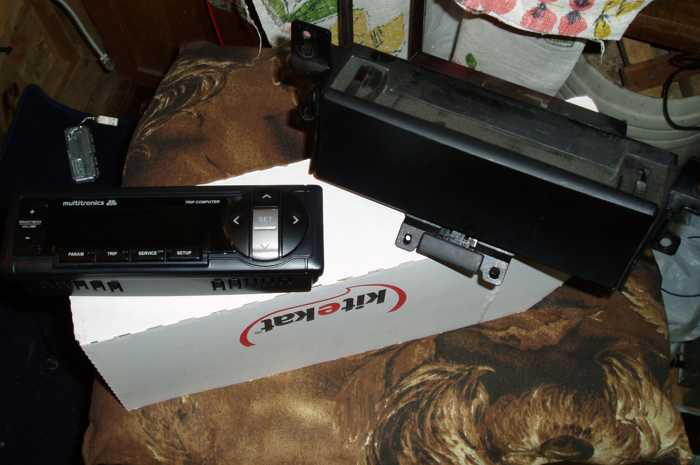

1. Снимаем ящичек (отщелкиваем боковые серебристые обечайки, откручиваем саморезы, отщелкиваем панель ручки переключения скоростей), внимательно рассматриваем, что на что мы будем менять:


2. Собираем все назад - надо прикинуть, как все будет смотреться:


3. Подставляем мультитроникс и видим, что форма отверстия далека от прямоугольника и от стандартных однодиновских размеров, но это нас не пугает :)


4. Отрезаем от чего-то первого попавшегося под руку (мне под руку попался китайский старый телевизор :) ) две металлических полоски приблизительно размером 1 см на 4 см и толщиной 1 мм. Сверлим с одного края отверстия под саморезы 4 мм диаметром:


5. Поскольку форма посадочного места не прямоугольная да еще и причудливо изгибается, нам нужно что-то мягкое и крепкое одновременно - я купил Эпоксилин. Подойдет и любая холодная сварка, но с ней тяжелее работать - она слишком быстро затвердевает - не успеваешь вылепить форму.

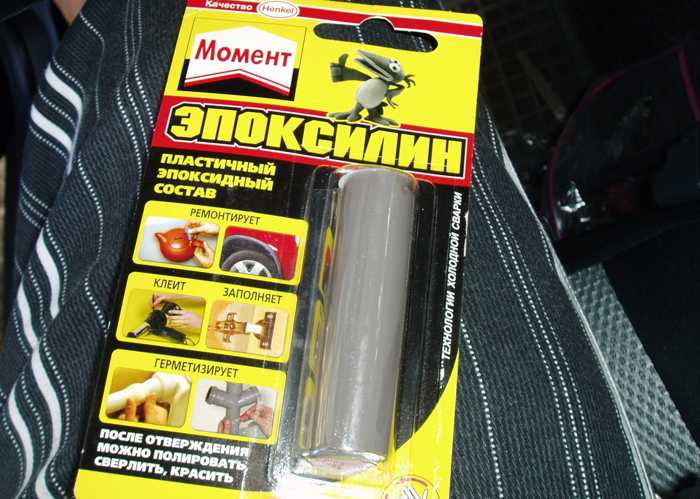

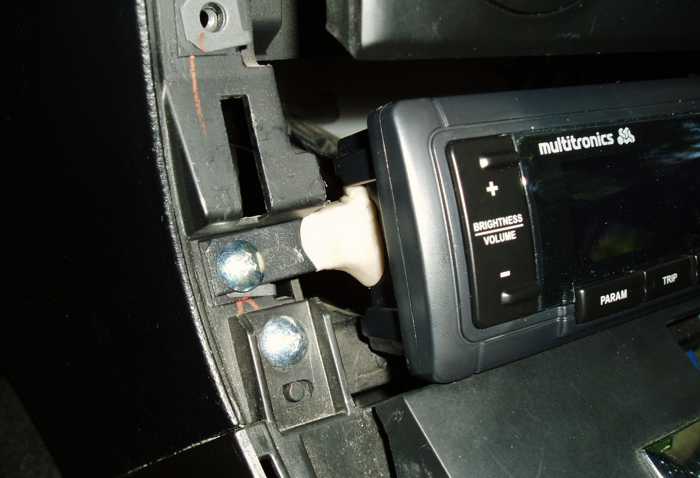

6. Прикручиваем пластинки родными саморезами на место, разминаем эпоксилин и наносим две колбаски на них:


7. Просто прижимаем панель компьютера к пластинкам, выставляем желаемый угол расположения и ждем, пока схватится - минут 5:

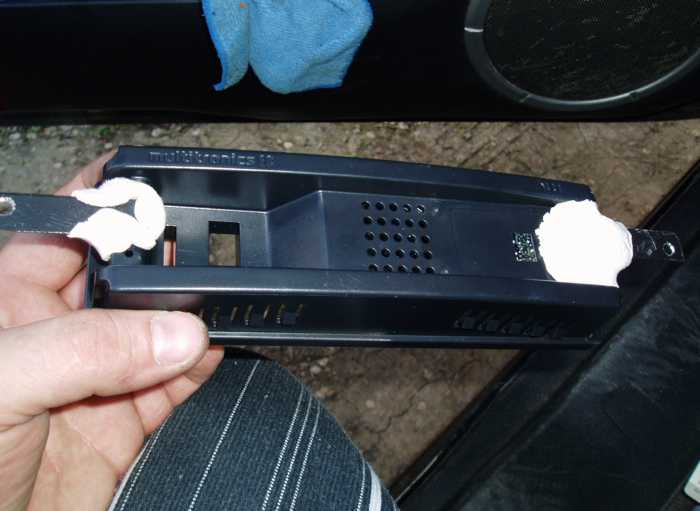

8. Аккуратно откручиваем и вынимаем все, смотрим, куда приклеился эпоксилин. Разминаем еще пару колбасок и укрепляем место склейки потолще слоем:

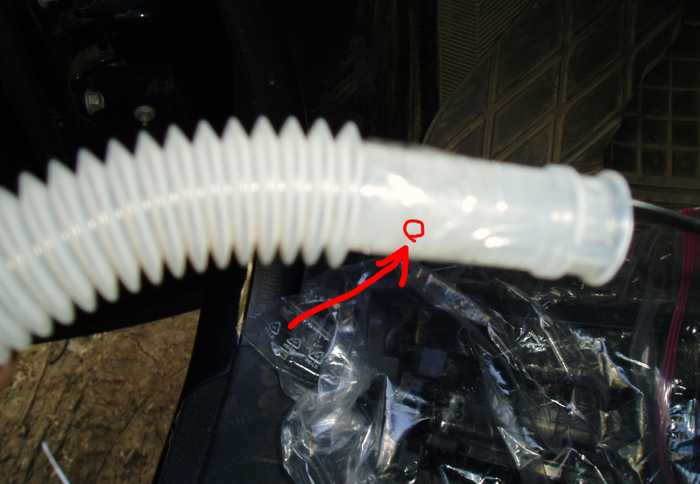

9. Пока затвердевает, установим датчик температуры. Поскольку датчик наружной температуры у нас есть штатный, мы будем мерять температуру в салоне, да не где-нибудь, а втом самом месте, где ее меряет климат-контроль - в шланге засоса воздуха над правой коленкой водителя :)

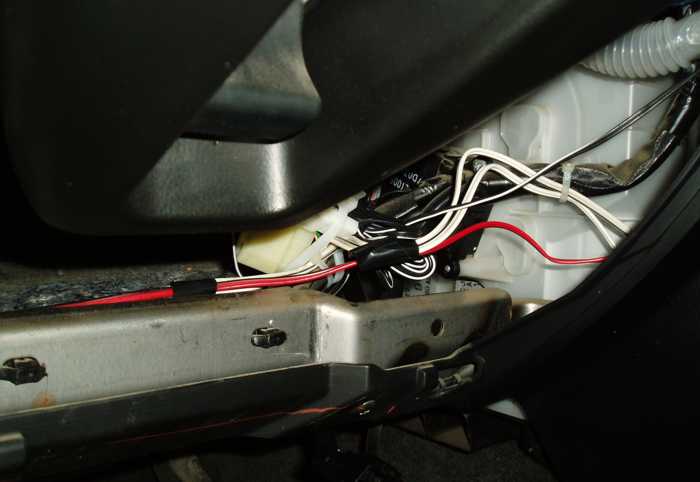

Снимаем под рулевой колонкой пластиковую панель, отсоединяем полиэтиленовый шланг засоса воздуха, делаем в нем небольшую дырочку и засовываем туда датчик температуры от бортового компьютера. Заматываем шланг скотчем, ставим на место.
Теперь комп будет показывать реаьную температуру в салоне, что чертовски удобно.


10. Тут же рядом находится панель диагносического разъема, в которую втыкаем разъем от бортового компьютера. Лишние провода стягиваем, паять в этот раз ничего не пришлось :(

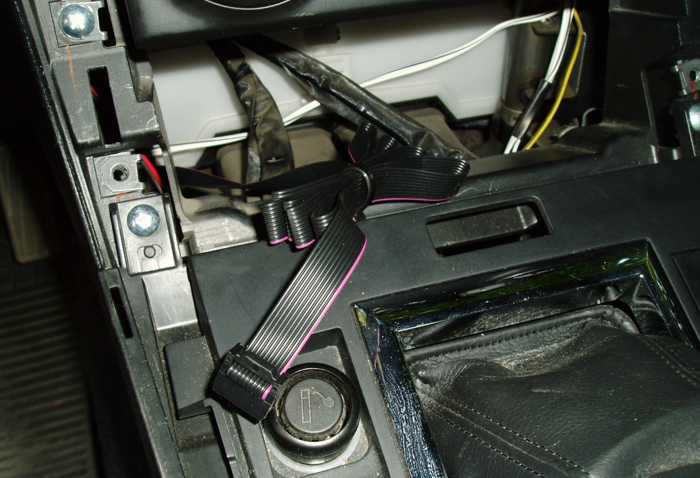

11. Просовываем шлейф для подключения компьютера в проем, теперь самое сложное.


12. Нам надо заполнить щели, оставшиеся справа, слева и сверху. Щель сверху ровная и тонкая, поэтому легко заполнилась длинной тонкой полоской черной пластмассы - отломана из старого лазерного картриджа HP1100. Просто прихватил ее тем же эпоксилином изнутри к корпусу компьютера, подождал пока высохнет и укрепил еще раз им же.

С боковыми проемами сложнее - они неровные и гнутые. Поэтому будем просто лепить!
Обклеиваем канцелярским скотчем все поверхности, к которым не надо клеиться. Разминаем эпоксилина побольше и залепливаем щель, придавая гнутую форму. Не дожидаясь, пока схватиться сильно, разбираем, убираем ножом излишки и ставим на место высыхать окончательно:


Так же поступаем и с правой щелью. Через пару часов шкуркой зачищаем поверхность и красим черной краской из балончика. Убираем скотч.

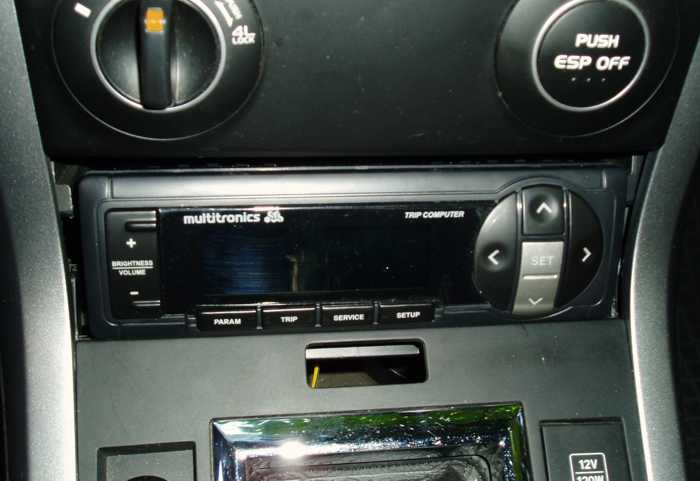

Общий получившийся вид покажу в следующей публикации, потому как там еще есть кое-что интересное! :)

Общее удовлетворение от компьютера присутствует. Откалибровал пробег, бак, расход топлива - все показывает как надо. Вопросы в студию.

  • Нравится
Реакции: 22 человек

vovan

Эксперт
4 Март 2007
3,668
557
113
Воронеж
Езжу на ...
НСГВ-2008_3,2_Full_Ярко-чОрный
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Что-то я давно ничего нового не засовывал в свою любимую Гранд Витару :)
Да уж. Мы было подумали, что продал уже ;) ;);)
Вопросы в студию.
Замок зажигания подключен "виртуально" или "физически"? При включении зажигания комп включается автоматически?
К ДУТу делал подключение?
Как после калибровки соотносится значение среднего расхода по штатному компу и по Мультитрониксу?
У меня VG1031GPL после калибровки по мануалу с заправкой под обрез горловины и вводу "эталонного" пробега и израсходованного топлива показывал на литр-полтора меньше штатного. Подогнал пока корректировкой под показания штатного БК:
коррекция скорости 2;
коррекция расхода 22;
линейная калибровка бака;
бак расчетный;
полный бак 66л; (а сколько еще в шланг до горловины входит???)


DVK

Местный
11 Август 2007
306
513
0
53
Donetsk
Езжу на ...
SGVN 2007 2.0 MT
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Да уж. Мы было подумали, что продал уже ;) ;);)

Замок зажигания подключен "виртуально" или "физически"? При включении зажигания комп включается автоматически?
Виртуально. Отлично включается сам. Иногда включается при открывании дверей с брелка :) В принципе, оно не удивительно - у витары в этот момент идет обмен между блоками по кан-шине - вот он и думает, что уже пора просыпаться :)

К ДУТу делал подключение?
Нет. В этот раз решил принципиально не паять ничего :)

Как после калибровки соотносится значение среднего расхода по штатному компу и по Мультитрониксу?
Статистику еще не набрал - только второй бак выезжаю. Со следующей коррекции буду уже сравнивать вчистую.

коррекция скорости 2;
2
коррекция расхода 22;
пока 9
линейная калибровка бака;
бак расчетный;
полный бак 66л; (а сколько еще в шланг до горловины входит???)
поставил 66 пока, еще не набрал результатов.

Кстати, а сколько выставил предупреждение о резерве бензина? Я поставил 15 литров, но все никак не доеду :)

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

DVK

Местный
11 Август 2007
306
513
0
53
Donetsk
Езжу на ...
SGVN 2007 2.0 MT
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

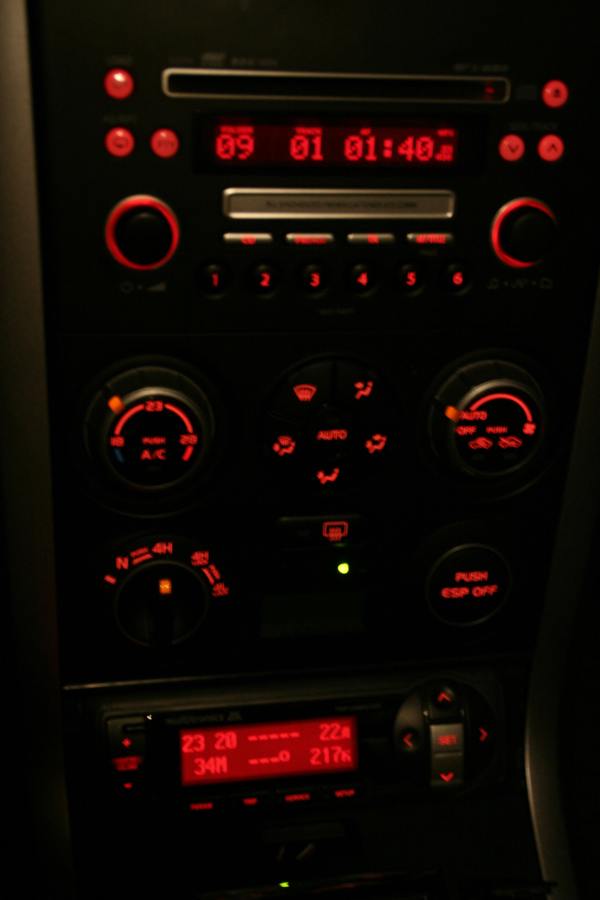

Совсем забыл рассказать: в оригинальном Мультитрониксе дисплей-то можно настроить в красный цвет, а вот кнопки все подсвечены белыми планарными (SMD) светодиодами. Несложно догадаться, что выкинув гарантийный талон и гарантийную пломбу Мультитроникса в мусор, поменял все 11 светодиодов подсветки на красные :)
Так что в темноте все гормонально, тьфу, гармонично :)


Maximcheg

Сузуковод со стажем
19 Январь 2007
1,153
128
63
подмосковье
Езжу на ...
Suzuki Grand Vitara 5d 2,4 AT.
Skoda Oktavia 1,8 TSI AT
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Совсем забыл рассказать: в оригинальном Мультитрониксе дисплей-то можно настроить в красный цвет, а вот кнопки все подсвечены белыми планарными (SMD) светодиодами. Несложно догадаться, что выкинув гарантийный талон и гарантийную пломбу Мультитроникса в мусор, поменял все 11 светодиодов подсветки на красные :)
Так что в темноте все гормонально, тьфу, гармонично :)
Ну запостил бы финальную фотку - всё в готовом и собраном виде... :thumbsup:

Обучение профессии в школе страховых агентов. Бесплатно!

vovan

Эксперт
4 Март 2007
3,668
557
113
Воронеж
Езжу на ...
НСГВ-2008_3,2_Full_Ярко-чОрный
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Ну запостил бы финальную фотку - всё в готовом и собраном виде... :thumbsup:
А также с красным дисплеем и подсветкой кнопок Браво! Ай

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

DVK

Местный
11 Август 2007
306
513
0
53
Donetsk
Езжу на ...
SGVN 2007 2.0 MT
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Ну запостил бы финальную фотку - всё в готовом и собраном виде... :thumbsup:

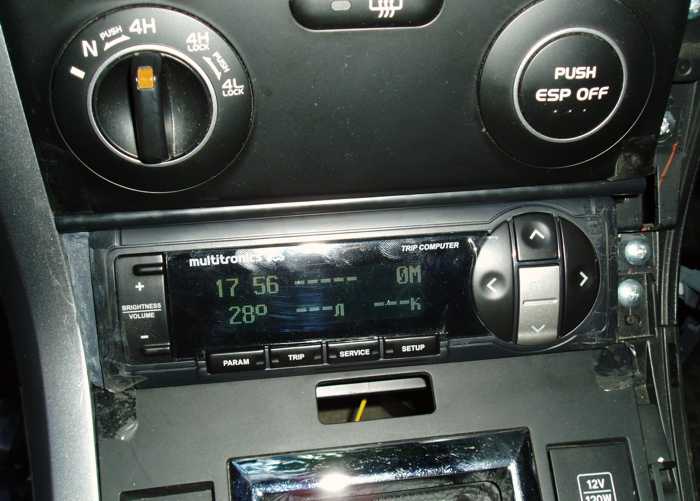

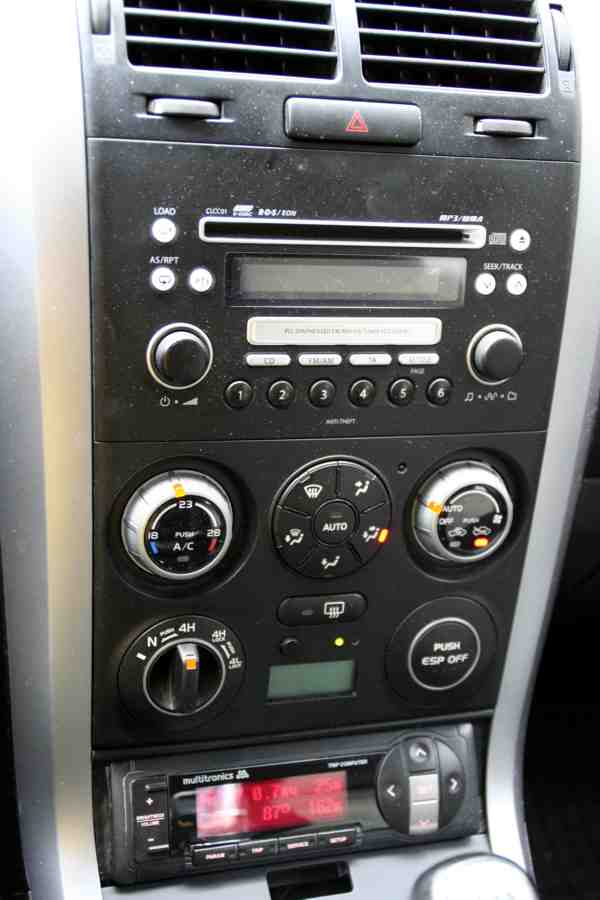

Ну, запосчиваю :)
Только там место от кнопки открытия бардачка внизу пока еще вакантно :)


Вложения

  • Нравится
Реакции: 1 человек

Maximcheg

Сузуковод со стажем
19 Январь 2007
1,153
128
63
подмосковье
Езжу на ...
Suzuki Grand Vitara 5d 2,4 AT.
Skoda Oktavia 1,8 TSI AT
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Ну, запосчиваю :)
Только там место от кнопки открытия бардачка внизу пока еще вакантно :)
Прикольна :thumbsup: А еслиб была башка не родная, то в дырку от кнопки мона было бы замостырить усб-порт и для айпода порт ;)


DVK

Местный
11 Август 2007
306
513
0
53
Donetsk
Езжу на ...
SGVN 2007 2.0 MT
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

после трехкратной калибровки пробега и расхода утверждаю:
1. штатный бортовой комп и мультитроникс дают абсолютно одинаковые показатели расхода топлива .

2. штатный бортовой компьютер показывает абсолютно реальный расход бензина в литрах с момента обнуления.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Zip

Старожил
22 Февраль 2006
5,208
16,535
0
Город-герой Москва
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

конечно одинаковый, они его с одних и тех же параметров считают

Обучение профессии в школе страховых агентов. Бесплатно!



DVK

Местный
11 Август 2007
306
513
0
53
Donetsk
Езжу на ...
SGVN 2007 2.0 MT
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

конечно одинаковый, они его с одних и тех же параметров считают
Хотел бы обратить внимание, что это были далеко не очевидные выводы!
Во-первых, народ жаловался, что имеются расхождения в показаниях. При правильной калибровке таких расхождений нет.
Естесственно, данные беруться и там и там из суммы длительностей впрысков каждого такта каждого цилиндра.
А теперь, внимание! Следим за рассуждениями:
- штатный бортовой компьютер точно знает пройденный километраж и длительности впрысков, но понятия не имеет об остатке топлива в баке и вообще о количестве бензина и заправках. Свои данные о расходе в литрах на 100км он выдает на основе некоторого прописанного в настройках коэфициента расхода форсунок;
- мультитроникс после калибровок точно знает пройденный километраж и длительности впрысков, а также знает точное количество реально израсходованного (дозаправленного) бензина.
Поскольку при правильной калибровке показания среднего расхода на 100 км одинаковы у обоих компьютеров, доказываем, что штатный компьютер не врет и показывает реальный расход бензина (как быдто бы если бы он знал о количествах заправляемого топлива).

Так что нечего на бортовой компьютер пенять, надо ездить аккуратней, чтобы не ужасаться расходу :)


vovan

Эксперт
4 Март 2007
3,668
557
113
Воронеж
Езжу на ...
НСГВ-2008_3,2_Full_Ярко-чОрный
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

после трехкратной калибровки пробега и расхода...
Какие получились поправки?
К ДУТу подключался или при каждой заправке вводишь литраж?
Объем бака какой выставил?
Бак расчетный, калибровка бака линейная?
- штатный бортовой компьютер ... понятия не имеет об остатке топлива в баке и вообще о количестве бензина и заправках.
На НСГВ с 2008г штатный комп показывает пробег на остатке топлива (индикация "Range" на дисплее). Значит как-то узнает ;)

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

DVK

Местный
11 Август 2007
306
513
0
53
Donetsk
Езжу на ...
SGVN 2007 2.0 MT
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Какие получились поправки?
Скорости 2
Расхода 12

К ДУТу подключался или при каждой заправке вводишь литраж?
Объем бака какой выставил?
Бак расчетный, калибровка бака линейная?
Ввожу точный литраж. ДУТ пока не подключал, да наверное и не буду.
Объем 66 литров. Предупреждение на 15 литрах. Лампочка загорается на 13ти литрах приблизительно.
Бак расчетный.

На НСГВ с 2008г штатный комп показывает пробег на остатоке топлива (индикация "Range" на дисплее). Значит как-то узнает ;)
Ну, в том видимо уже берется данные с ДУТа внутренние. Кстати, не факт, что у нас с 2008м годом одинаковые протоколы - возможно у них добавлены какие-то коды, например того же ДУТ.
Втыкал Мультитроникс в Субару - так он тут же показал остаток топлива в баке настоящий.

Мой 2007й комп точно не имеет понятия о баке :)


Zip

Старожил
22 Февраль 2006
5,208
16,535
0
Город-герой Москва
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Хотел бы обратить внимание, что это были далеко не очевидные выводы!
Во-первых, народ жаловался, что имеются расхождения в показаниях. При правильной калибровке таких расхождений нет.
Естесственно, данные беруться и там и там из суммы длительностей впрысков каждого такта каждого цилиндра.
А теперь, внимание! Следим за рассуждениями:
- штатный бортовой компьютер точно знает пройденный километраж и длительности впрысков, но понятия не имеет об остатке топлива в баке и вообще о количестве бензина и заправках. Свои данные о расходе в литрах на 100км он выдает на основе некоторого прописанного в настройках коэфициента расхода форсунок;
- мультитроникс после калибровок точно знает пройденный километраж и длительности впрысков, а также знает точное количество реально израсходованного (дозаправленного) бензина.
Поскольку при правильной калибровке показания среднего расхода на 100 км одинаковы у обоих компьютеров, доказываем, что штатный компьютер не врет и показывает реальный расход бензина (как быдто бы если бы он знал о количествах заправляемого топлива).

Так что нечего на бортовой компьютер пенять, надо ездить аккуратней, чтобы не ужасаться расходу :)
как такогового штатного борт компа нет, это некое подобие. Для всех тех функций что он делает, остаток в баке знать ему не надо! остаток в баке нужен только для расчета остаточного пробега и все. В расход только из форсунок грубо говоря берется.


vovan

Эксперт
4 Март 2007
3,668
557
113
Воронеж
Езжу на ...
НСГВ-2008_3,2_Full_Ярко-чОрный
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Решил еще раз откалиброваться.
Сегодня залил "под горло" 58 л, т.е. в баке оставалось, как минимум, 8 л. Пробег от предыдущей заправки "под горло" составил 481 км. Таким образом, реальный расход составил 12,06 л/100 км при показаниях Мультитроникса, подогнанных предыдущей ручной корректировкой под показания штатного компа, 12,9 л/100км. Мультитроникс показывал перед заправкой остаток 4 л, что на 4 л меньше реального остатка.
В итоге:
- корректировка скорости 2 (без изменений)
- корректировка расхода 14 (было 22)
Мультитроникс теперь стал выдавать средний расход меньше штатного компа где-то на 1 л/100 км Чешу репу.
Продолжаю наблюдение...


Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!
Обучение профессии в школе страховых агентов. Бесплатно!

DEN85

Наш человек
22 Ноябрь 2009
202
6
0
Иваново
Езжу на ...
СГВН 2,4 МТ 08
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Не могу откалибровать бак.Чешу репу. Подскажите, что нужно делать?


dankvart

Наш человек
15 Февраль 2010
144
38
0
Иркутск
Езжу на ...
Grand Vitara New, j24b, MT
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Тоже задумался, а не прикупить ли мультитроникс...
вещица как бы бесполезная, но просто прикольная, чтобы поиграться. Думаю, взять во внешнем корпусе, так как нижний ящичек очень мне нравится и является полезным.


hitman76

Местный
19 Июнь 2010
301
79
0
Амурская область
Езжу на ...
Suzuki Escudo 2003 TL52W
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Мультитроникс - вещица не бесполезная, а ОЧЕНЬ полезная. У меня на Эскудо стоял, так нарадоваться не мог. Сейчас в Гранд Витару купил опять (модель ТС50), устанавливать буду в левый угол на панель приборов. Помимо всего прочего, сей девайс работает и как сканер ошибок, так что когда чек загориться, не надо будет в вытаращенными шарами бегат в поисках диагностов, которые по мелочи могут просто "развести" на бабки, наговорив хрени, просто сбросив банальную ошибку...
А расход калибровал я просто, утановил режим БАК РАСЧЕТНЫЙ, откалибровал по инструкции (сделал поправку), затем при каждой заправке просто вводишь количество заправленного топлива (не так уж это и напрягает, как многие думают). Расхождения в показаниях БК и колонки при заправке НИКОГДА не превышали 100 грамм !

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!
  • Нравится
Реакции: 1 человек

БОП

Свой в доску
1 Декабрь 2009
656
49
0
МО
Езжу на ...
НСГВ 2,4 МКП
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

hitman76, нормально мультик состыковался с мозгами на 2,4?
смотрю сайт мультрониксов, то у них есть разбивка по двигу, то нет


hitman76

Местный
19 Июнь 2010
301
79
0
Амурская область
Езжу на ...
Suzuki Escudo 2003 TL52W
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Нормально, протокол автоматом определил сразу, причем не OBD, а CAN !
Т.е. есть поддержка ВСЕХ функциональных возможностей, заявленных производителем БК...


Обучение профессии в школе страховых агентов. Бесплатно!



  • Нравится
Реакции: 1 человек

dankvart

Наш человек
15 Февраль 2010
144
38
0
Иркутск
Езжу на ...
Grand Vitara New, j24b, MT
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Ну, это, видимо, только для машин 10 года.
На наших стареньких 08 года вряд ли он can определит.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

БОП

Свой в доску
1 Декабрь 2009
656
49
0
МО
Езжу на ...
НСГВ 2,4 МКП
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Ну, это, видимо, только для машин 10 года.
На наших стареньких 08 года вряд ли он can определит.
почему, в чем отличие?


hitman76

Местный
19 Июнь 2010
301
79
0
Амурская область
Езжу на ...
Suzuki Escudo 2003 TL52W
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

Действительно, по информации от производителя (продавец по моей просьбе связывался) поддержка CAN протокола гарантируется в 99% случаев на послерестайлинговых, на других - OBDII, но, если серьезно, разница в функциональной поддержке у этих протоколов ничтожна...

  • Нравится
Реакции: Antoshhh

БОП

Свой в доску
1 Декабрь 2009
656
49
0
МО
Езжу на ...
НСГВ 2,4 МКП
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

ну 2008 год, уже послерейстайловые, значит должно работать

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

александр1979

Бывает здесь
15 Декабрь 2009
77
0
6
45
москва
Езжу на ...
nsgv
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

у меня в мини бардачке лежит зарядка для навигатора:)) очень удобное место

Обучение профессии в школе страховых агентов. Бесплатно!

Sergey575

Редкий гость
28 Ноябрь 2010
13
0
0
Красноярск
Езжу на ...
Гранд Витара
Ответ: Ставим маршрутный компьютер вместо мини-бардачка своими руками (фотосессия)

"Поскольку датчик наружной температуры у нас есть штатный, мы будем мерять температуру в салоне, " Но штатный датчик температуры показывает только до - 30*С, Вообще складывается мнение, что япона-мать выпускающие авто не для своего рынка не знают что температура за бортом бывает гораздо ниже. Сергей Красноярск (Последние температуры - 51*С сегодня потеплело - 44*С) Я ничего не вытаскивал, открыл крышечку и вставил мультитроник (Риф500 кажется называется машинка при включении едет по экрану, но цвет исключительно зелёный с корректировкой яркости, протокол выставлял сам, но он врёт как чёрт, поправка по скорости +7 км по топливу пока не заморачивался в среднем жрёт 14,75 - 17 ( с прогревом по ночам 2-3 раза) Вирара 2,0, АКПП, 2007 г.выпуска 74500 пробег, у меня 2500 км с 26.11.10 г.
