Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

[OverKife]

Вот сделал что-то типа фотоинструкции. Надеюсь поможет.

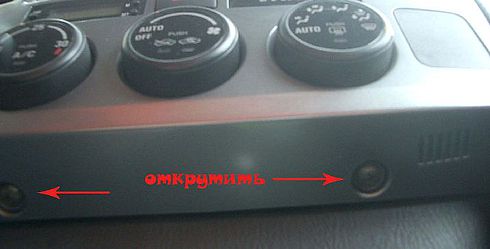

1. Откручиваем винты.

2. Аккуратно отщёлкиваем панель. После этого тянем панель на себя.

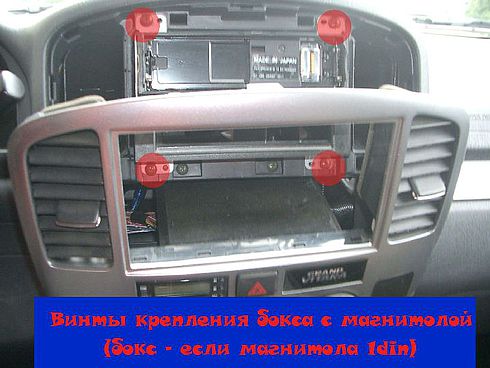

3: Откручиваем винты.



[OverKife]

4: Важно!!!

5: Расположение защёлок.

6: На столько можно вытащить панель не отсоединяя проводов.

Успехов!

P.S. Полноразмерные фото можно посмотреть ЗДЕСЬ.



[p-a-v-e-l]

Очень наглядно!



[d-ev-il]

спасибо, наглядно, вот только можно ли самостоятельно установить магнитолу не напортачив.... я на сервисе с час ждал пока все проводки правильно подсоединили, это не европейка, где штекер всунул и усё...



[ask]

Если сравнить с тем, что denis6091 делает в романе "Ну-с, приступим. Zip, помогай...", то ...

Мне нужно было посмотреть, можно ли вместо заглушек слева и справа от ручек климата поставить ... минитаймер от Webasto, по-моему логичное место для сей кнопочки. Вот я и попросил знающих ...

Вобщем, OverKife помог мне заглянуть и не разбирая ..., за что еще раз - спасибо!

Правда, еще не понял можно ли будет поставить или нет ... но это уже не знаю у кого спросить ... может у мастера по установке, что ли. Может и сам бы что сообразил, если бы саму кнопочку сзади посмотрел ...



[OverKife]

Рад, что пригодилась эта инфа.
Добавил ещё несколько фоток в АЛЬБОМ, вдруг кому-то пригодиться ещё что-нибудь посмотреть как оно там внутри.
Магнитолу я менял сам - ничего не скрипит и всё работает. А вот провода мне сами дилеры делали под Panasonic, поэтому мне и ними ничего делать не пришлось, просто я поменял один Panasonic на другой.



[Slava13]

Все делал по инструкции, она очень помогла, спасибо!
В качестве дополнения могу добавить - трубку контроля воздуха от кондиционера удобнее отключать и ставить не со стороны снимаемой панели, там очень тесно и неудобно, а открыв крышку вещевого ящика со стороны пассажира. Там ее легко отсоединить от кондиционера и поставить обратно. Это делается до снятия передней панели и после ее установки обратно. При демонтаже и монтаже панели приемника эта трубка тогда вынимается вместе с панелью.
Разъемы приемника удобнее отключать и подключать через окно комбинации приборов. Для этого нужно только снять облицовку комбинации приборов. Делается это легко. Отвинтив снизу 3 самореза снимаем панель над ногами водителя. Затем вывинчиваем 2 самореза в верхней части облицовки панели приборов и снимаем облицовку. Это значительно проще чем через узкую щель пытаться вставить разъемы в заднюю панель приемника!



[Dron765]

Ответ: Re: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Мне тоже помогла инфа! Спасибо! Но у меня с климатом XL-7 и не вытаскивается на столько панелька передняя....
Пришлось закреплять магнитолу через боковые щели на 1см. вытащенной панельки



[Orion]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

OverKife, респект за фотки. Сегодня пытался по твоему мануалу снять штатную магнитолу. Всё открутил - без проблем, НО! 2-диновую магнитолу так и не смог вытащить, я уже и воздухонправитель снял, не вылазит, и всё тут. Трубку контроля температуры вытаскивал, не помогает. Нужно каким-то образом снимать панель дальше, может найдётся совет, как это сделать?

Кстати, панель у меня не серебристая, а под дерево, но это фигня. Главное - углы магнитолы закруглены! Что с ними делать? Ведь новую магнитолу не вставить, придётся либо отпиливать (что не хочется делать), либо искать новую панель. Может есть какой-нибудь интернет-магазин, где можно заказать? Ну или хотя бы цены посмотреть...

Так бы мафон и не снимал, но сломался механизм вытаскивания диска. Уже третью неделю слушаю один и тот же диск, который к тому же и не всегда читается, из-за проблемы магнитолы, диск нормальный. Да и радиостанции только нечётные ловит.



[krolik131287]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Могу фоток уйму нафоткать кому надо! Сейчас эта панель вообще снята! Там всего то отсоединить надо разъёмов 7 и всё! Процесс снятия и установки очень простой! Один минус, что за магнитоллой места маловато для межблочников((( Ну это выкрутимся как-нибудь! А что касается подключения магнитолы на европейце, то это вы зря, тут тоже разъём другой - Сузуковский



[Orion]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

krolik131287, зафотай плиз, как ты снял эти самые 7 (или сколько там их) разъёмов. Я пытался - не получилось, решил пока оставить, как есть.

Ну не хватает мне места, чтобы вытащить штатную двухдиновую магнитолу! Была бы 1дин - спокойно вытащил бы уже давно...



[krolik131287]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

krolik131287, зафотай плиз, как ты снял эти самые 7 (или сколько там их) разъёмов. Я пытался - не получилось, решил пока оставить, как есть.

Ну не хватает мне места, чтобы вытащить штатную двухдиновую магнитолу! Была бы 1дин - спокойно вытащил бы уже давно...

Это теперь наверное не раньше следующей недели! Я просто раньше не пойду в гараж! Сегодня всю крышу собрал и пока больше туда не пойду)))



[Orion]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Ну а так, на словах, как эти разъёмы снимаются? Я и так давил, и этак, не высовываются и всё. Кстати назад их потом реально одеть, а то сниму и всё, не будет нифига работать, пока всю торпеду не разберу...



[shnek]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Ну а так, на словах, как эти разъёмы снимаются? Я и так давил, и этак, не высовываются и всё. Кстати назад их потом реально одеть, а то сниму и всё, не будет нифига работать, пока всю торпеду не разберу...

там все проще.не надо с блока управления снимать разъемы.достаточно по бокам панели открутить 4 самореза и панель снимается. при этом все блоки остаются на местах. там нужна маленькая крестовая отвертка и насстойчивость. саморезы откручваются изнутри по бокам панели. все действие занимает 15мин и нескольких матерных слов.



[Orion]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

там все проще.не надо с блока управления снимать разъемы.достаточно по бокам панели открутить 4 самореза и панель снимается. при этом все блоки остаются на местах. там нужна маленькая крестовая отвертка и насстойчивость. саморезы откручваются изнутри по бокам панели. все действие занимает 15мин и нескольких матерных слов.

Странно, я почему-то в упор не видел никаких саморезов... Спасибо, гляну.

Тогда ещё вопрос на засыпку: никто не менял магнитолу на панели с закругленными углами? Как? Меняли панель или резали эту? Инетересно знать, чем, и что из этого получилось...



[krolik131287]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Ну а так, на словах, как эти разъёмы снимаются? Я и так давил, и этак, не высовываются и всё. Кстати назад их потом реально одеть, а то сниму и всё, не будет нифига работать, пока всю торпеду не разберу...

Снимаются на раз! Там выступ на каждом разъёме есть на который надо нажать))) А вот про саморезы...хм...у меня нет ничего такого! Они вставляются в переднюю панель вроде как на зажимах...На днях пойду в гараж всё сфоткаю



[Orion]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Действительно, саморезы. Два слева, два справа. А ещё два - снизу. Не знаю, как теперь буду их вкручивать, т.к. еле-еле выкрутил, причём в самых трудных местах пришлось воспользоваться пьяной отверткой...



[krolik131287]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Действительно, саморезы. Два слева, два справа. А ещё два - снизу. Не знаю, как теперь буду их вкручивать, т.к. еле-еле выкрутил, причём в самых трудных местах пришлось воспользоваться пьяной отверткой...

Я привык работать с электроникой! Мне проще разъёмы повыдёргивать Торпедо снимать по другому не получается)



[krolik131287]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Ну а так, на словах, как эти разъёмы снимаются? Я и так давил, и этак, не высовываются и всё. Кстати назад их потом реально одеть, а то сниму и всё, не будет нифига работать, пока всю торпеду не разберу...

Ну как я и обещал сфоткал разъёмы примерно!

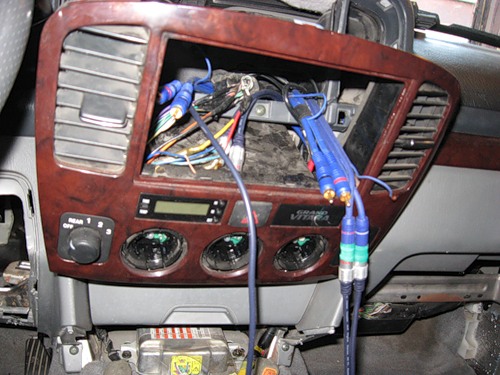

Снимаем переднюю панель:

Затем вытягиваем её как можно дальше и вооружившись тонкой отвёрткой снимаем разъёмы!

Вот такой вид сбоку! Некоторые разъёмы уже сняты! Главное не забыть потом куда какой разъём идёт)



[Orion]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Спасибо, правда я уже разобрался с панелью

Вот почему интересно у меня скругленные углы под мафон, и сам мафон скругленный? Нафига запихали, если есть нормальные, квадратные панели?

Кстати, никто не знает, может где можно отдельно заказать эту самую панель? С квадратным вырезом под магнитолу?



[Dron765]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Кстати, никто не знает, может где можно отдельно заказать эту самую панель? С квадратным вырезом под магнитолу?

Круглая у америкосов, квадратная-европанель. в экзисте закажи себе от европейца и будет тебе счастье....



[Orion]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Ссылку не кинете? У меня везде сообщение "К сожалению, запрошенный Вами документ недоступен или не существует"



[Dron765]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Ссылку не кинете? У меня везде сообщение "К сожалению, запрошенный Вами документ недоступен или не существует"

Вроде как такой номер 73821-50J10-R9S
http://www.japancats.ru/SUZUKI/scheme.aspx?modelid=00b8df44-74fc-4b60-bdd5-9f7bd3559606&pid=8C003FFA



[Лексей]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Скажите, пожалуйста, сколько проводов идет на магнитолу? Кто-то писал, что есть отдельный кабель (из двух проводов) к кнопкам на руле. У меня такого нет, т.е. к магнитоле подходит один жгут с прямоугольным разъемом и все



[OverKife]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Скажите, пожалуйста, сколько проводов идет на магнитолу? Кто-то писал, что есть отдельный кабель (из двух проводов) к кнопкам на руле. У меня такого нет, т.е. к магнитоле подходит один жгут с прямоугольным разъемом и все

Насколько я знаю, кнопки на руле, которые идут со штатной магнитолой, управляют её по радиоканалу, без проводов. И в этом блоке кнопок на руле стоит батарейка.



[Superviser]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Насколько я знаю, кнопки на руле, которые идут со штатной магнитолой, управляют её по радиоканалу, без проводов. И в этом блоке кнопок на руле стоит батарейка.

да нет! полюбому провод есть, переменными сопротивлениями управляется мафон, тоже буду искать его....иль уже нашли?



[Dachneg]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Кнопки на руле цепляются вроде 18, 19 и 20 проводами на разъёме сузуковской магнитолы (фиолетовый, оранжевый и чёрный). На схеме это называется Steering roll connector.



[Лексей]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Кнопки на руле цепляются вроде 18, 19 и 20 проводами на разъёме сузуковской магнитолы (фиолетовый, оранжевый и чёрный). На схеме это называется Steering roll connector.

Т.е. как я понял эти три провода идут в общем жгуте и заканциваются в общем прямоугольном штекере?



[Superviser]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Как же найти их??? У меня штекер в мафон который откушен просто, елы палы....А найти надо, ими компом управлять:
http://www.suzuki-club.ru/forum/showthread.php?p=488551#post488551



[Dachneg]

Ответ: Фотоинструкция по снятию магнитолы СГВ 2003-2005г.в.

Ага. Я тут затеялся со сменой магнитолы. Старая сонька 2250ee поломалась, поэтому купил Pioneer DEH-5100. Наивно думал, что смена магнитолы в автомобиле сводится к перетыканию разъемов. Ха-ха. Предыдущий владелец срезал с родного сузучного разъема все провода кроме четырёх и прикрутил их к сониевскому разъему. Мне стало интересно, что же за провода такие остались. Ну и оказалось, что это от кнопок. Что вообще говоря, странно, так как у меня никаких кнопок на руле нет.
